принадлежащими одной прямой. Для задания плоскости на эпюре достаточно указать
проекции:1. трех различных, не принадлежащих одной прямой точек;
2. прямой и не принадлежащей ей точки;
3. двух пересекающихся прямых;
Разделы презентаций
- Разное
- Английский язык
- Астрономия
- Алгебра
- Биология
- География
- Геометрия
- Детские презентации
- Информатика
- История
- Литература
- Математика
- Медицина
- Менеджмент
- Музыка
- МХК
- Немецкий язык
- ОБЖ
- Обществознание
- Окружающий мир
- Педагогика
- Русский язык
- Технология
- Физика
- Философия
- Химия
- Шаблоны, картинки для презентаций
- Экология
- Экономика
- Юриспруденция
Плоскость
Содержание
- 1. Плоскость
- 2. 4. двух параллельных прямых;5. плоской фигуры.
- 3. В некоторых случаях целесообразно задавать плоскость прямыми,
- 4. Плоскости частного положенияКроме рассмотренного общего случая плоскость,
- 5. Горизонтально проецирующая плоскостьПерпендикулярна горизонтальной плоскости проекции.Проекции точек
- 6. Слайд 6
- 7. Фронтально проецирующая плоскостьПерпендикулярна фронтальной плоскости проекции.Проекции точек
- 8. Слайд 8
- 9. Профильно проецирующая плоскостьПерпендикулярна профильной плоскости проекции.Проекции точек
- 10. Слайд 10
- 11. Горизонтальная плоскостьПараллельна горизонтальной плоскости проекции.
- 12. Слайд 12

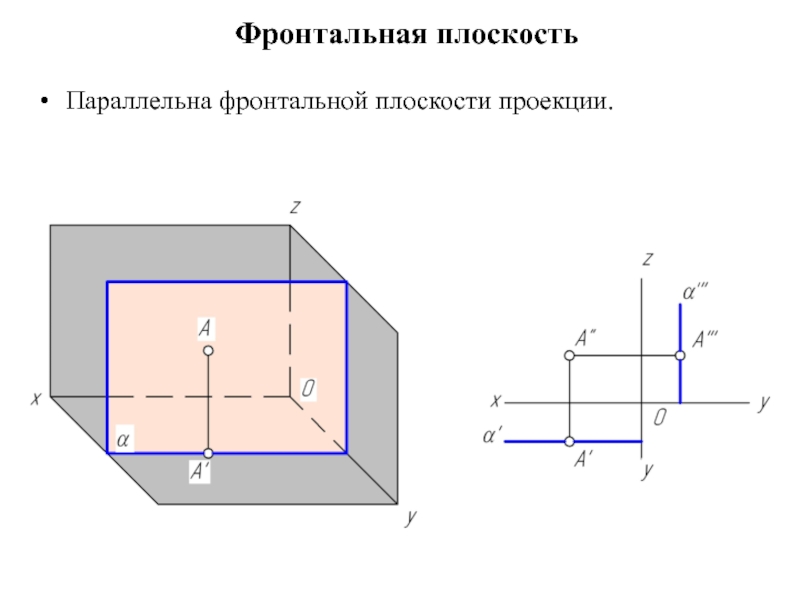

- 13. Фронтальная плоскостьПараллельна фронтальной плоскости проекции.
- 14. Слайд 14
- 15. Профильная плоскостьПараллельна профильной плоскости проекции.
- 16. Слайд 16
- 17. Скачать презентанцию

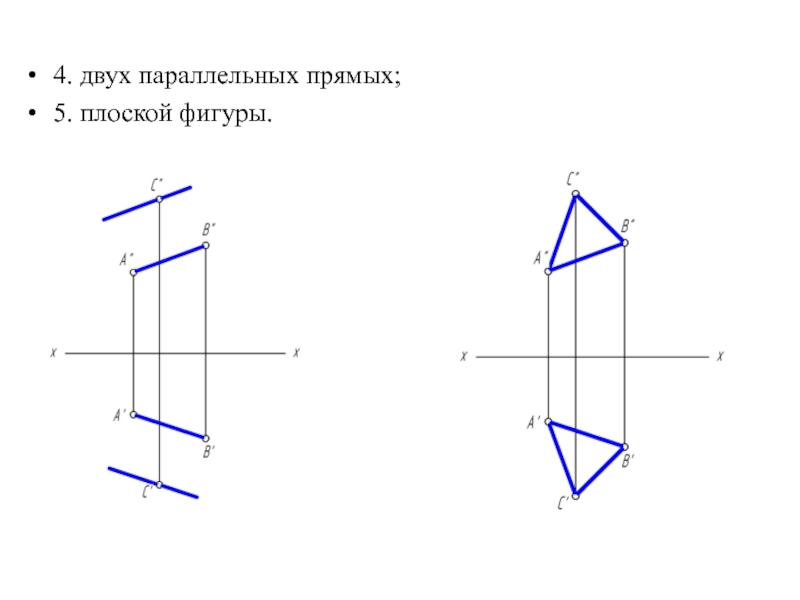

4. двух параллельных прямых;5. плоской фигуры.
Слайды и текст этой презентации
Слайд 1Плоскость
Положение плоскости в пространстве однозначно определяется тремя различными точками, не
1. трех различных, не принадлежащих одной прямой точек;
2. прямой и не принадлежащей ей точки;
3. двух пересекающихся прямых;
Слайд 3В некоторых случаях целесообразно задавать плоскость прямыми, по которым эта
плоскость пересекает плоскости проекции. Такой вариант задания плоскости называют заданием
плоскости следами.Показанные плоскости занимают общее положение по отношению к плоскостям проекций – углы наклона плоскости к плоскостям проекций произвольные – отличные от 0 и 90º. Такая плоскость называется плоскостью общего положения.

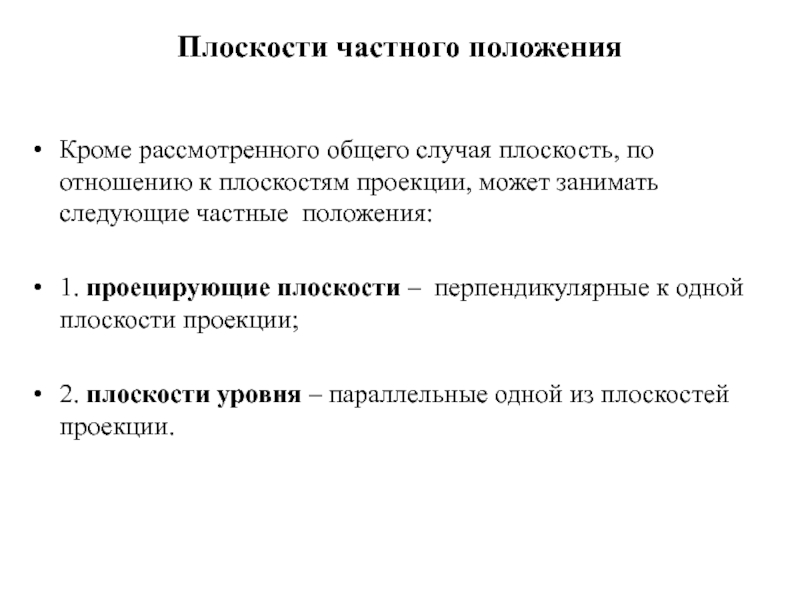

Слайд 4Плоскости частного положения
Кроме рассмотренного общего случая плоскость, по отношению к
плоскостям проекции, может занимать следующие частные положения:
1. проецирующие плоскости
– перпендикулярные к одной плоскости проекции;2. плоскости уровня – параллельные одной из плоскостей проекции.
Слайд 5Горизонтально проецирующая плоскость
Перпендикулярна горизонтальной плоскости проекции.
Проекции точек на горизонтальную плоскость
проекций, а следовательно, и любых геометрических фигур, принадлежащих горизонтально проецирующей
плоскости, принадлежат горизонтальному следу этой плоскости.

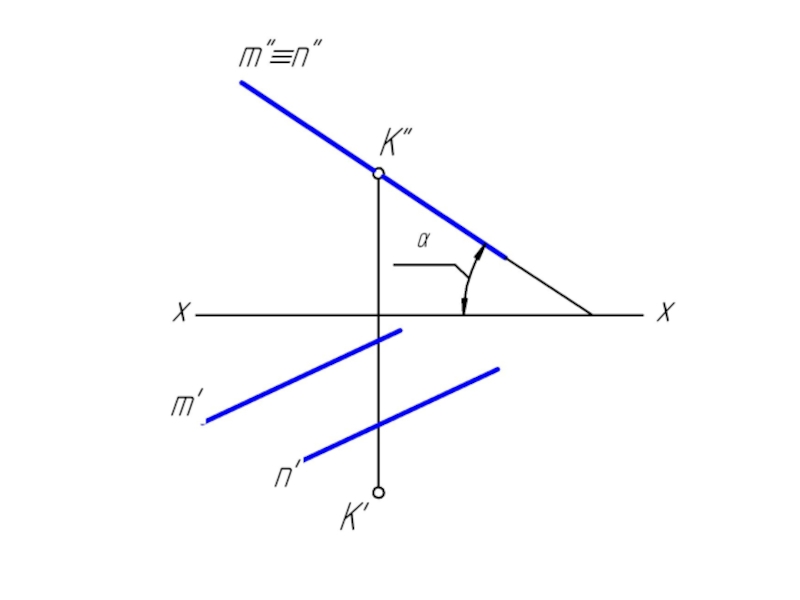

Слайд 7Фронтально проецирующая плоскость
Перпендикулярна фронтальной плоскости проекции.
Проекции точек на фронтальную плоскость
проекций, а следовательно, и любых геометрических фигур, принадлежащих фронтально проецирующей
плоскости, принадлежат фронтальному следу этой плоскости.

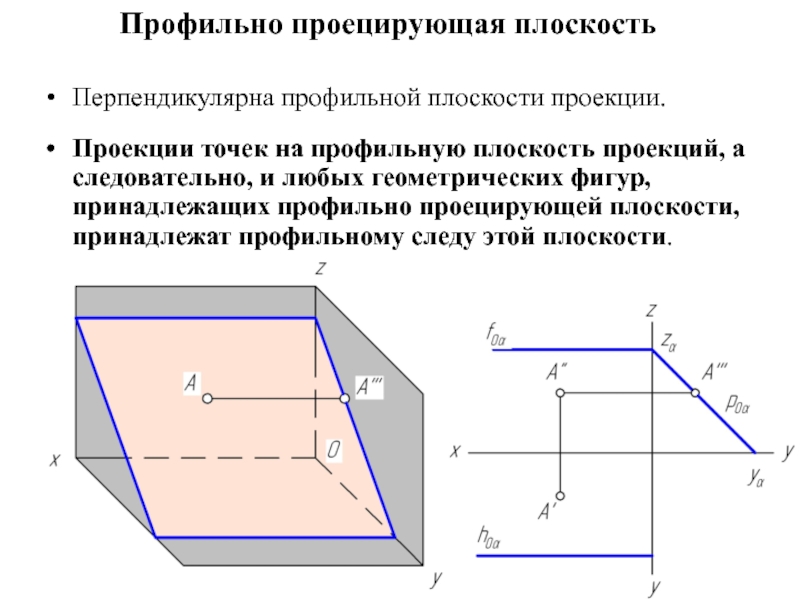

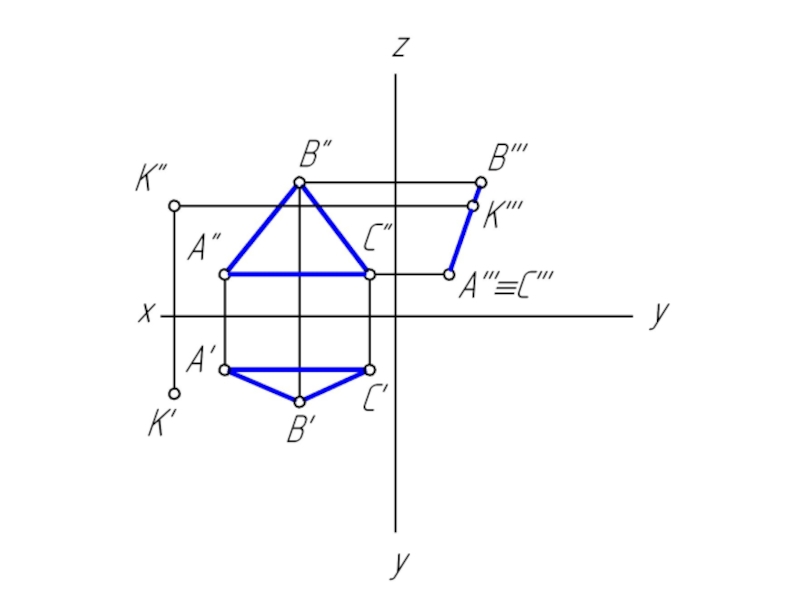

Слайд 9Профильно проецирующая плоскость
Перпендикулярна профильной плоскости проекции.
Проекции точек на профильную плоскость
проекций, а следовательно, и любых геометрических фигур, принадлежащих профильно проецирующей
плоскости, принадлежат профильному следу этой плоскости.
