Магнитное поле. Взаимодействие токов

Содержание

Гипотеза Ампера:магнитные свойства тела определяются замкнутыми электрическими токами внутри него.

Слайды и текст этой презентации

Слайд 1 Магнитное поле. Взаимодействие токов

Магнитное поле. Взаимодействие токов

Слайд 2Гипотеза Ампера:
магнитные свойства тела определяются замкнутыми электрическими токами внутри него.

Гипотеза Ампера:магнитные свойства тела определяются замкнутыми электрическими токами внутри него.

Слайд 3Современная физика:
Электроны при движении вокруг ядра атома создают магнитное поле,

что и вызывает намагниченность тела.

Современная физика:Электроны при движении вокруг ядра атома создают магнитное поле, что и вызывает намагниченность тела.

Слайд 41820 г. - опыт Ампера

1820 г. - опыт Ампера

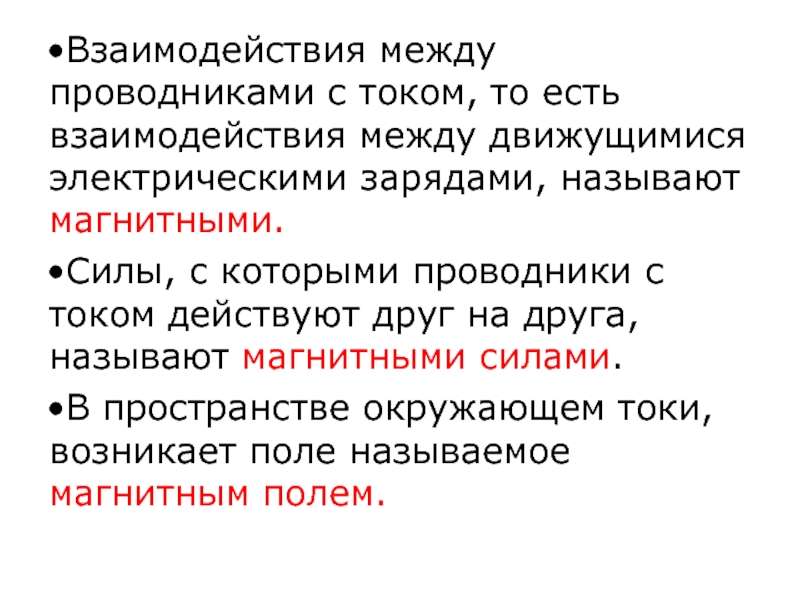

Слайд 5Взаимодействия между проводниками с током, то есть взаимодействия между движущимися

электрическими зарядами, называют магнитными.
Силы, с которыми проводники с током

действуют друг на друга, называют магнитными силами.
В пространстве окружающем токи, возникает поле называемое магнитным полем.

Взаимодействия между проводниками с током, то есть взаимодействия между движущимися электрическими зарядами, называют магнитными. Силы, с которыми

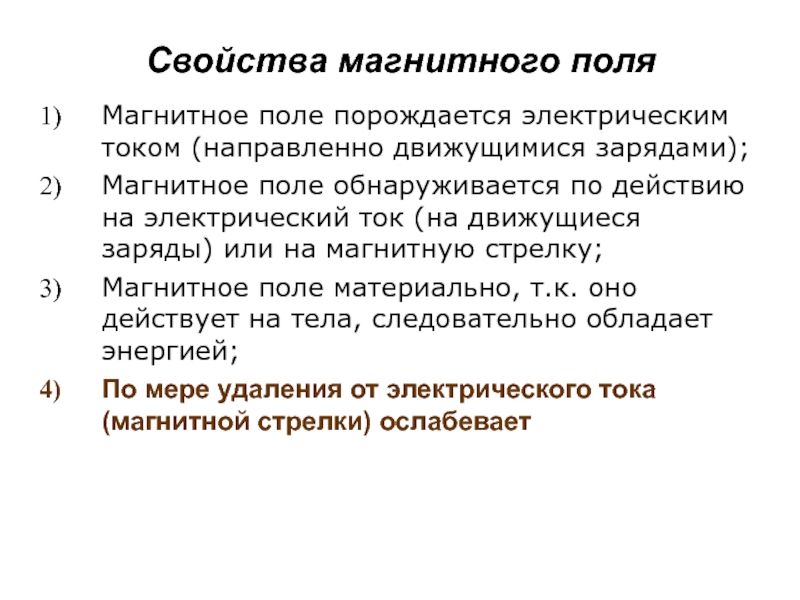

Слайд 6Свойства магнитного поля
Магнитное поле порождается электрическим током (направленно движущимися

зарядами);
Магнитное поле обнаруживается по действию на электрический ток (на движущиеся

заряды) или на магнитную стрелку;
Магнитное поле материально, т.к. оно действует на тела, следовательно обладает энергией;
По мере удаления от электрического тока (магнитной стрелки) ослабевает
Свойства магнитного поля Магнитное поле порождается электрическим током (направленно движущимися зарядами);Магнитное поле обнаруживается по действию на электрический

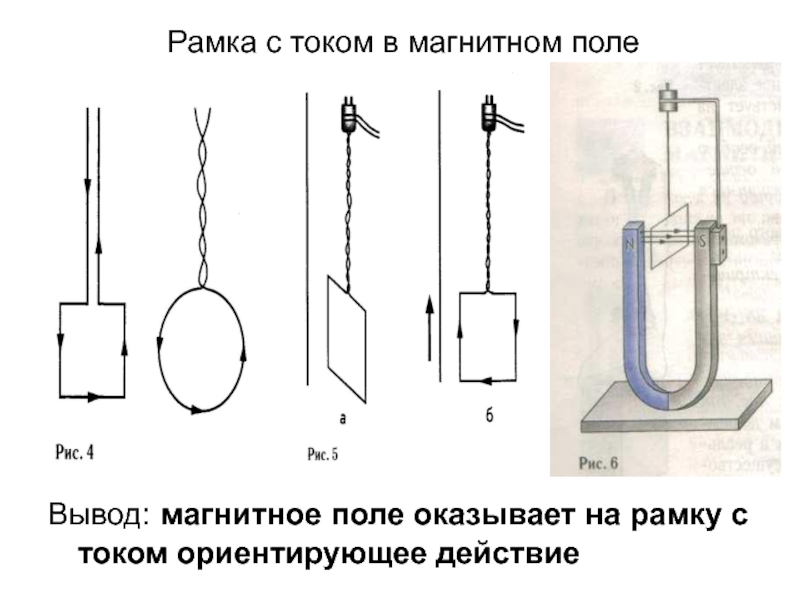

Слайд 7Рамка с током в магнитном поле
Вывод: магнитное поле оказывает на

рамку с током ориентирующее действие

Рамка с током в магнитном полеВывод: магнитное поле оказывает на рамку с током ориентирующее действие

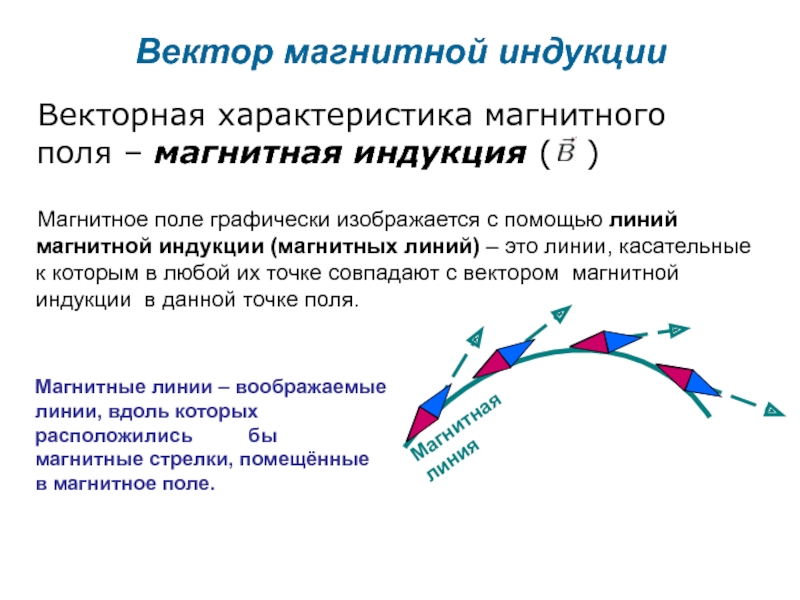

Слайд 8Вектор магнитной индукции
Векторная характеристика магнитного поля – магнитная индукция (

)

Магнитное поле графически изображается с помощью линий магнитной индукции

(магнитных линий) – это линии, касательные к которым в любой их точке совпадают с вектором магнитной индукции в данной точке поля.






Магнитные линии – воображаемые линии, вдоль которых расположились бы магнитные стрелки, помещённые в магнитное поле.

Вектор магнитной индукцииВекторная характеристика магнитного поля – магнитная индукция (  )Магнитное поле графически изображается с помощью

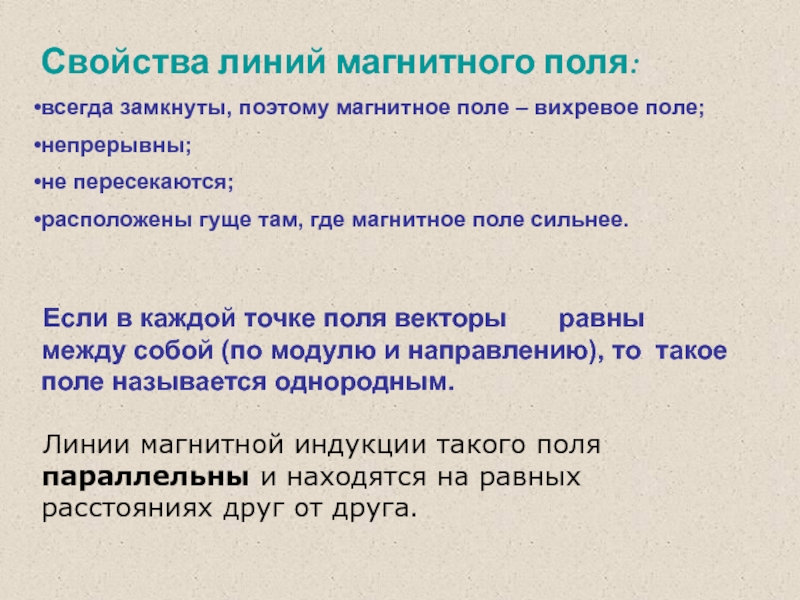

Слайд 9Если в каждой точке поля векторы равны

между собой (по модулю и направлению), то такое поле называется

однородным.

Линии магнитной индукции такого поля параллельны и находятся на равных расстояниях друг от друга.

Свойства линий магнитного поля:
всегда замкнуты, поэтому магнитное поле – вихревое поле;
непрерывны;
не пересекаются;
расположены гуще там, где магнитное поле сильнее.

Если в каждой точке поля векторы    равны между собой (по модулю и направлению), то

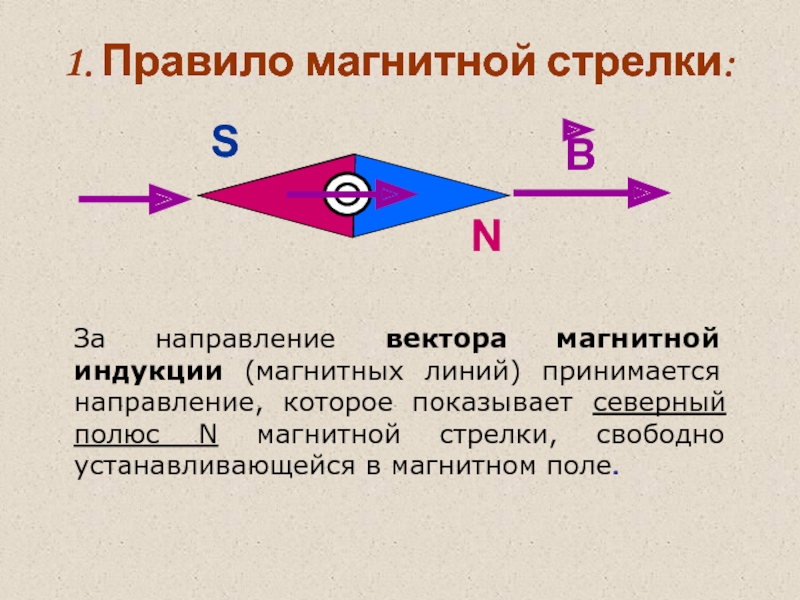

Слайд 10Правило магнитной стрелки:
В
За направление вектора магнитной индукции (магнитных линий) принимается

направление, которое показывает северный полюс N магнитной стрелки, свободно устанавливающейся

в магнитном поле.

N

S

Правило магнитной стрелки:

Правило магнитной стрелки:ВЗа направление вектора магнитной индукции (магнитных линий) принимается направление, которое показывает северный полюс N магнитной

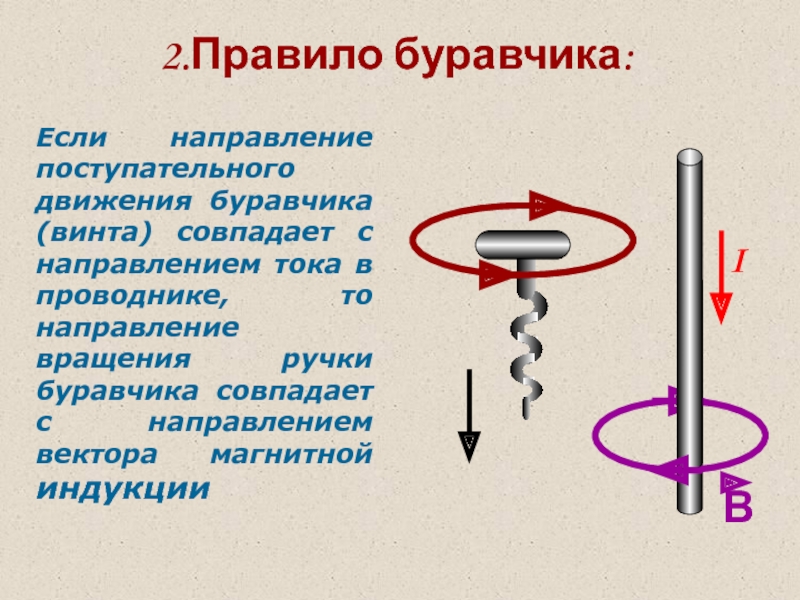

Слайд 112.Правило буравчика:
Если направление поступательного движения буравчика (винта) совпадает с направлением

тока в проводнике, то направление вращения ручки буравчика совпадает с

направлением вектора магнитной индукции

I

В

2.Правило буравчика:Если направление поступательного движения буравчика (винта) совпадает с направлением тока в проводнике, то направление вращения ручки

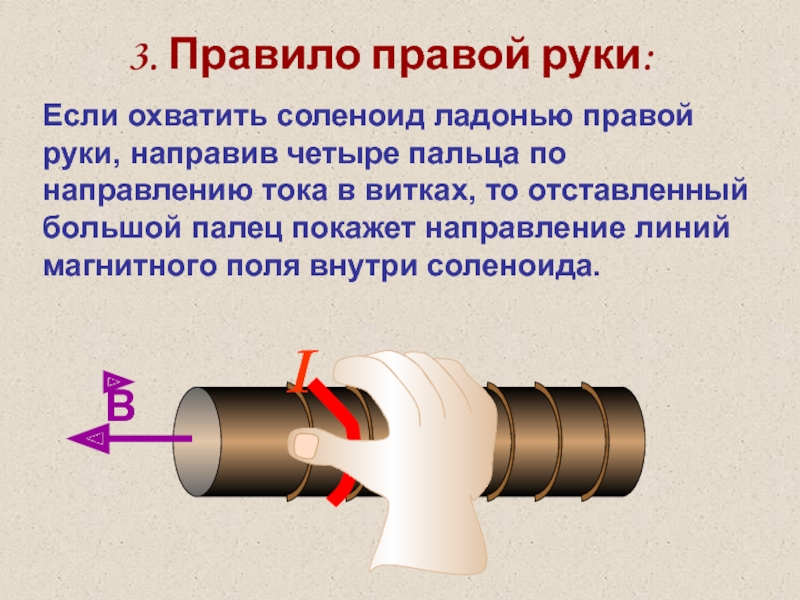

Слайд 123. Правило правой руки:
Если охватить соленоид ладонью правой руки, направив

четыре пальца по направлению тока в витках, то отставленный большой

палец покажет направление линий магнитного поля внутри соленоида.

I

В

3. Правило правой руки:Если охватить соленоид ладонью правой руки, направив четыре пальца по направлению тока в витках,

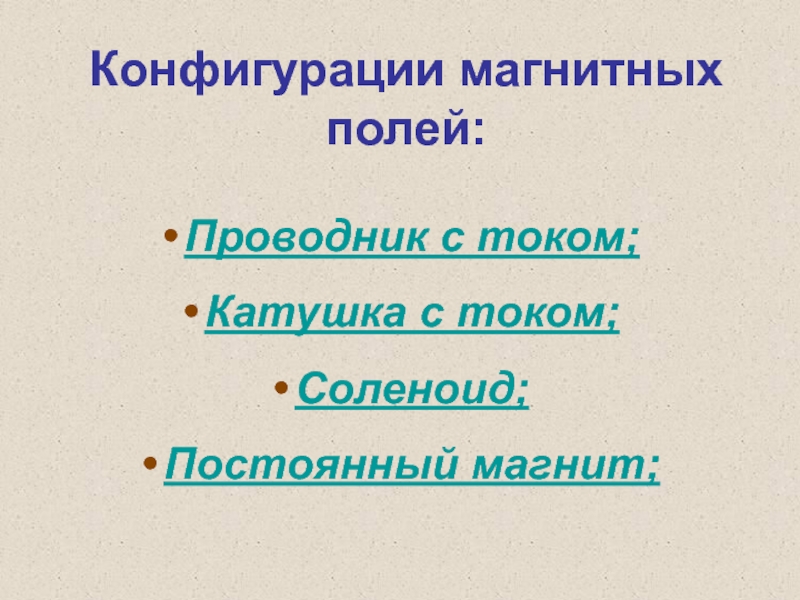

Слайд 13Конфигурации магнитных полей:
Проводник с током;
Катушка с током;
Соленоид;
Постоянный магнит;

Конфигурации магнитных полей:Проводник с током;Катушка с током;Соленоид;Постоянный магнит;

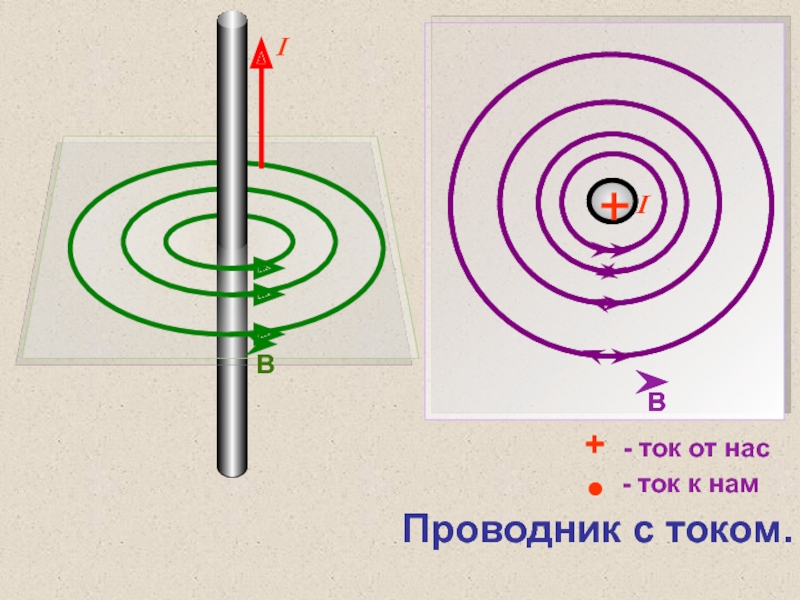

Слайд 14Проводник с током.
+ - ток от нас
- ток

к нам
Концентрические замкнутые окружности, перпендикулярные этому проводнику с током.

Проводник с током.  + - ток от нас- ток к намКонцентрические замкнутые окружности, перпендикулярные этому проводнику

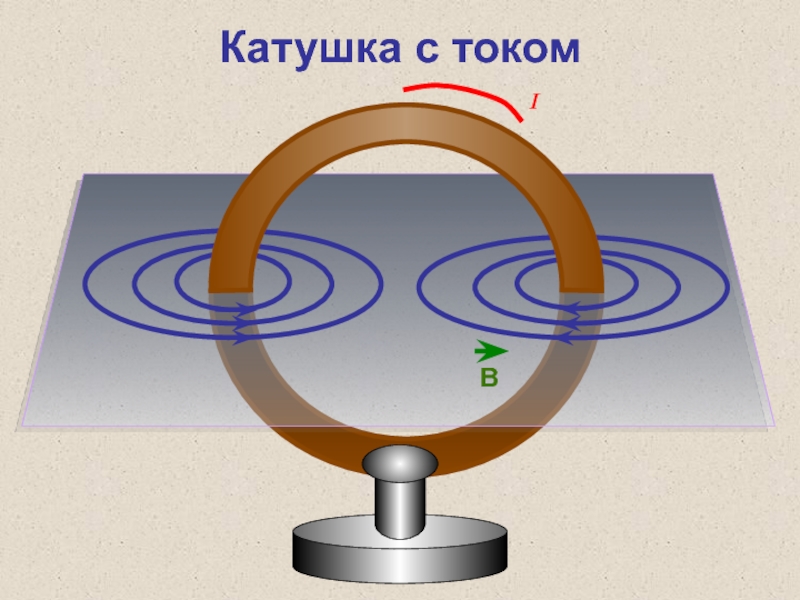

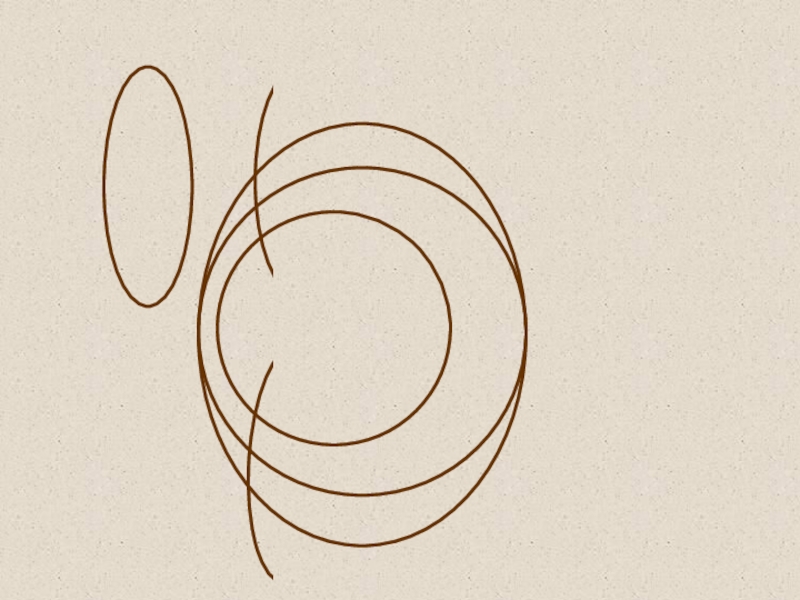

Слайд 15Катушка с током
I

Катушка с токомI

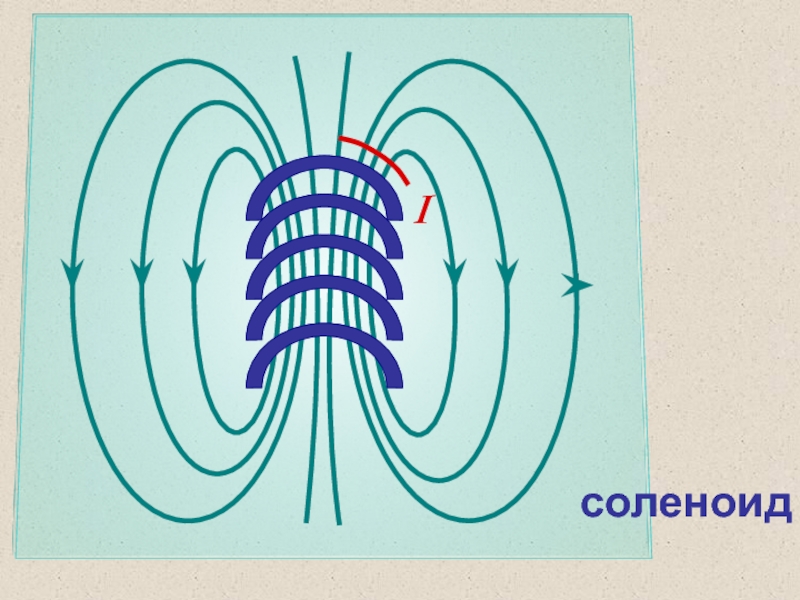

Слайд 16соленоид

соленоид

Слайд 17Постоянный магнит
S
N

Постоянный магнит SN

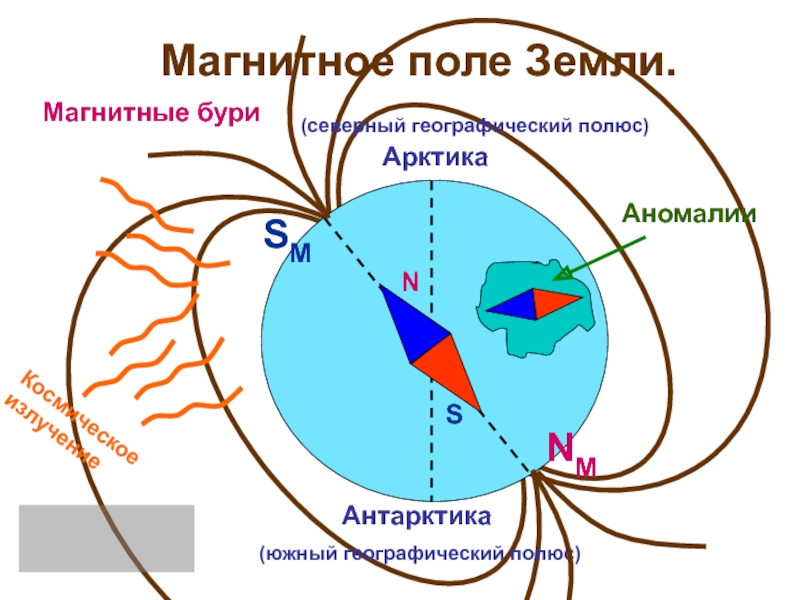

Слайд 18Магнитное поле Земли.
Арктика

Антарктика
(южный географический полюс)
(северный географический полюс)
N
S
SM
NM
Космическое излучение
Магнитные

бури

Аномалии

справка

Магнитное поле Земли.Арктика        Антарктика   (южный географический полюс)(северный географический

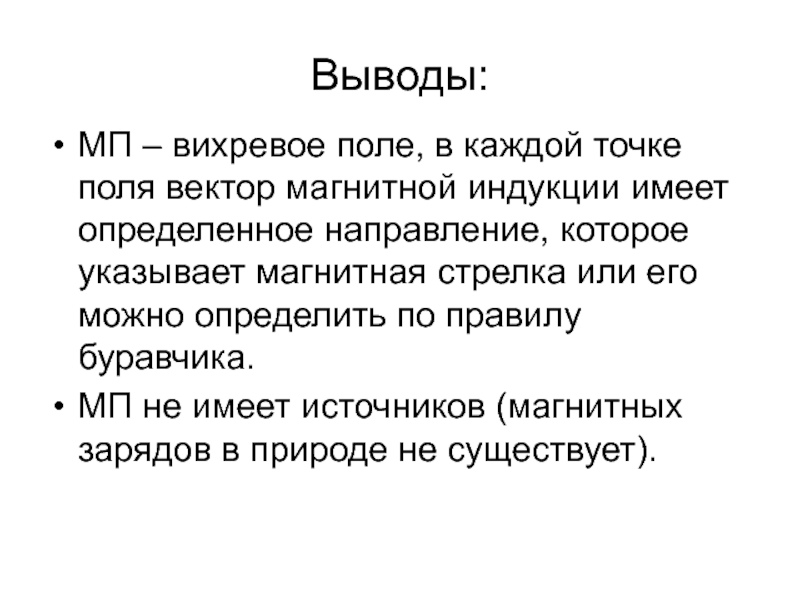

Слайд 19Выводы:
МП – вихревое поле, в каждой точке поля вектор магнитной

индукции имеет определенное направление, которое указывает магнитная стрелка или его

можно определить по правилу буравчика.
МП не имеет источников (магнитных зарядов в природе не существует).


Выводы:МП – вихревое поле, в каждой точке поля вектор магнитной индукции имеет определенное направление, которое указывает магнитная

Слайд 20 Определите по направлению тока в проводнике направление вектора

магнитной индукции
I
I
I

Определите по направлению тока в  проводнике направление вектора магнитной индукцииI I I

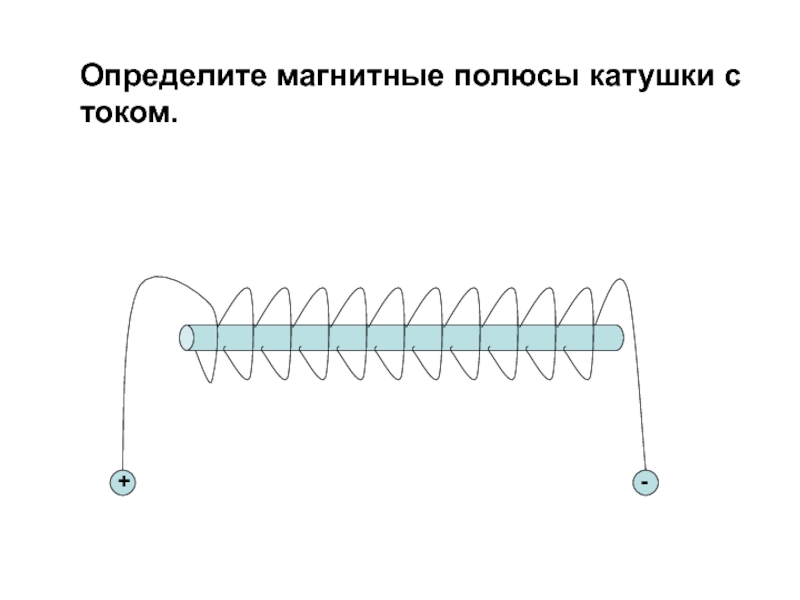

Слайд 21Определите магнитные полюсы катушки с током.
+
-

Определите магнитные полюсы катушки с током.+-

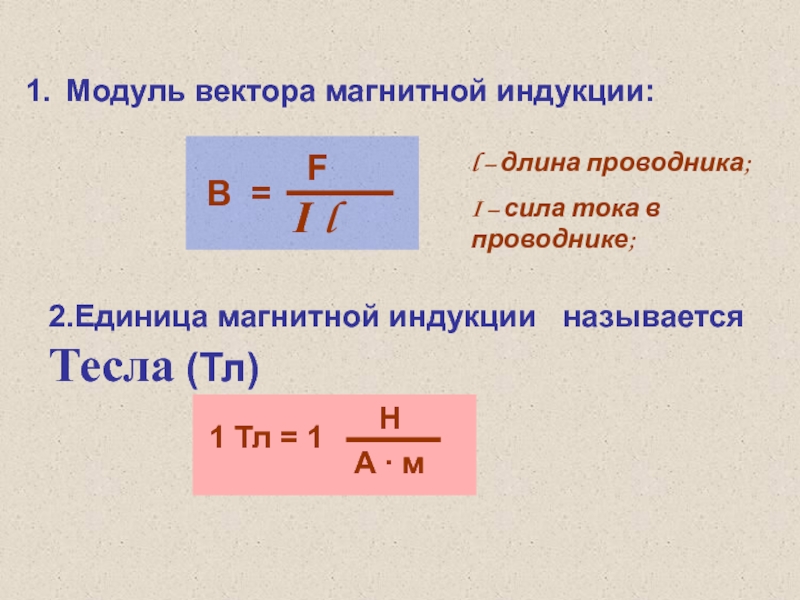

Слайд 22l – длина проводника;
I – сила тока в проводнике;
2.Единица магнитной

индукции называется Тесла (Тл)
Модуль вектора магнитной

индукции:
l – длина проводника;I – сила тока в проводнике;2.Единица магнитной индукции  называется   Тесла (Тл)

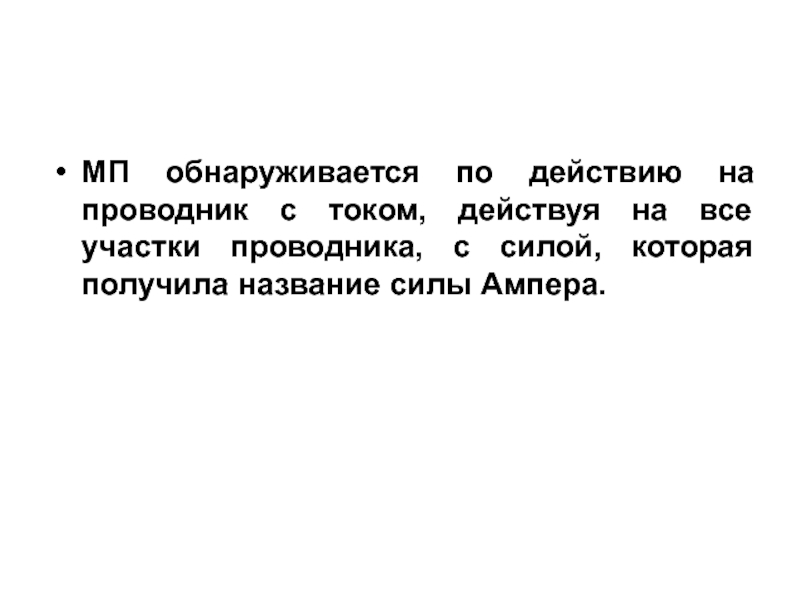

Слайд 23МП обнаруживается по действию на проводник с током, действуя на

все участки проводника, с силой, которая получила название силы Ампера.


МП обнаруживается по действию на проводник с током, действуя на все участки проводника, с силой, которая получила

Слайд 24Сила Ампера
Сила Ампера – Fa – сила, действующая на проводник

с током в магнитном поле

Сила АмпераСила Ампера – Fa – сила, действующая на проводник с током в магнитном поле

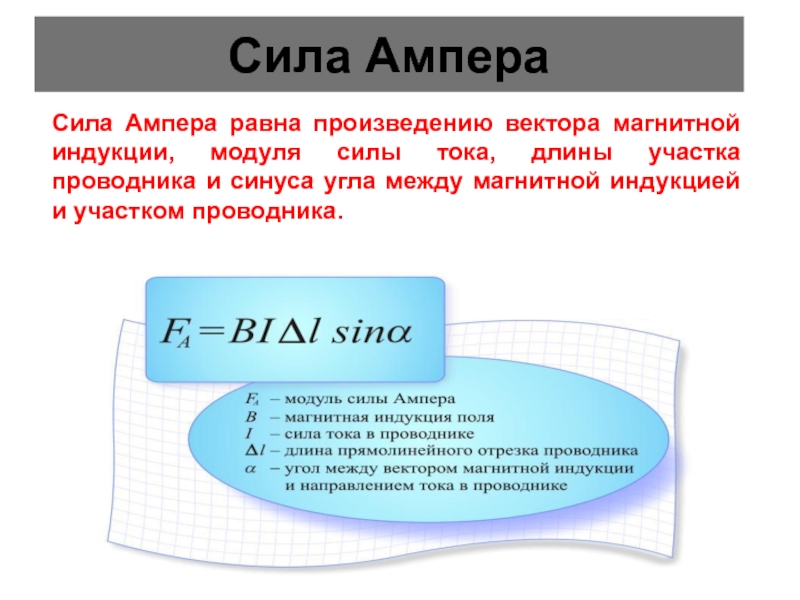

Слайд 25Сила Ампера
Сила Ампера равна произведению вектора магнитной индукции, модуля силы

тока, длины участка проводника и синуса угла между магнитной индукцией

и участком проводника.
Сила АмпераСила Ампера равна произведению вектора магнитной индукции, модуля силы тока, длины участка проводника и синуса угла

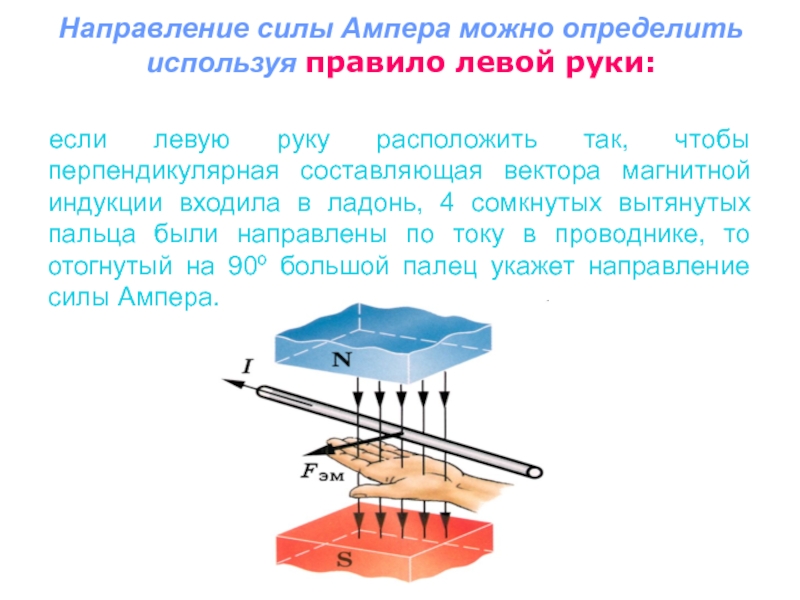

Слайд 26Направление силы Ампера можно определить используя правило левой руки:
если левую

руку расположить так, чтобы перпендикулярная составляющая вектора магнитной индукции входила

в ладонь, 4 сомкнутых вытянутых пальца были направлены по току в проводнике, то отогнутый на 90º большой палец укажет направление силы Ампера.
Направление силы Ампера можно определить используя правило левой руки: если левую руку расположить так, чтобы перпендикулярная составляющая

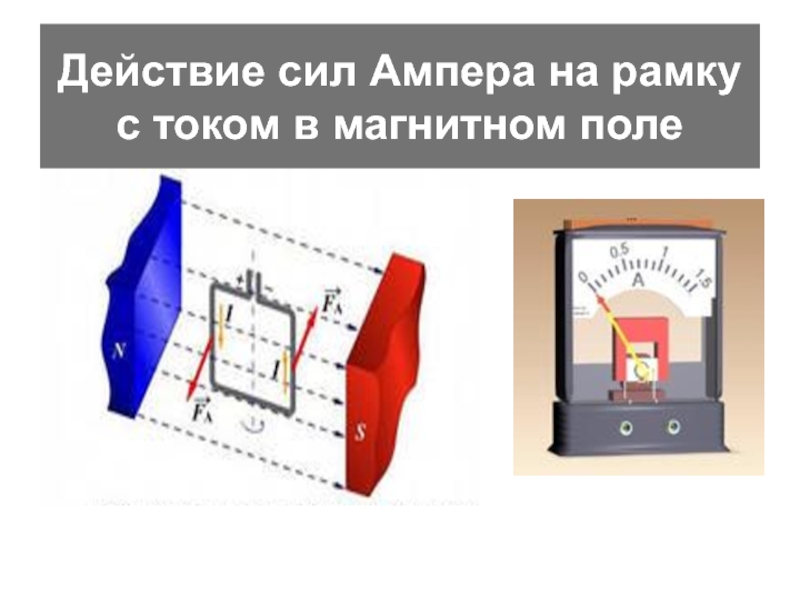

Слайд 27Действие сил Ампера на рамку с током в магнитном поле

Действие сил Ампера на рамку с током в магнитном поле

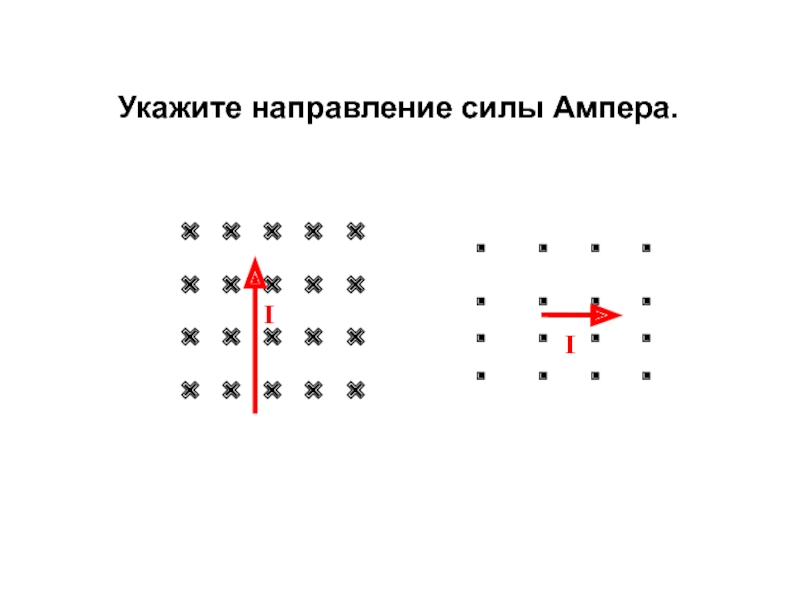

Слайд 28× × × × ×
× × × × ×
× ×

× × ×
× × × × ×


Укажите направление силы Ампера.
I
.

. . .
. . . . . . . . . . . .

I

× × × × ×× × × × ×× × × × ×× × × × ×Укажите

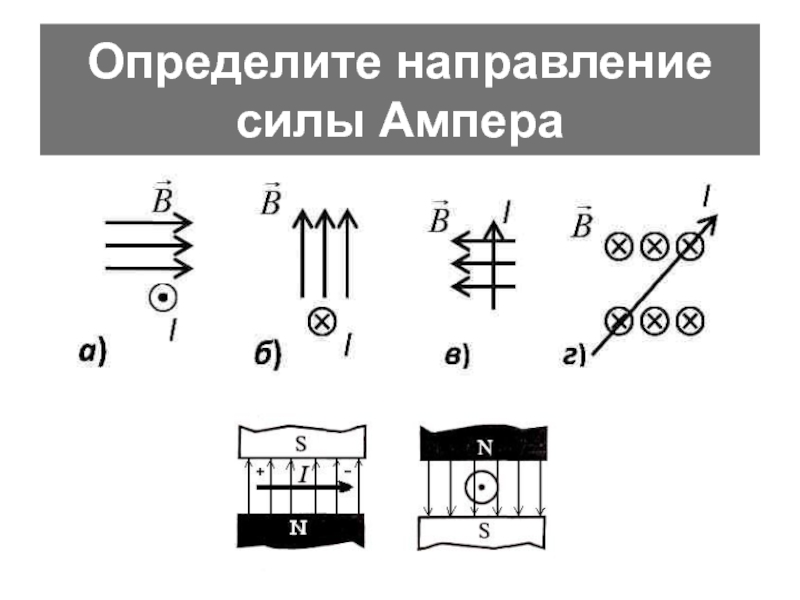

Слайд 29Определите направление силы Ампера

Определите направление силы Ампера

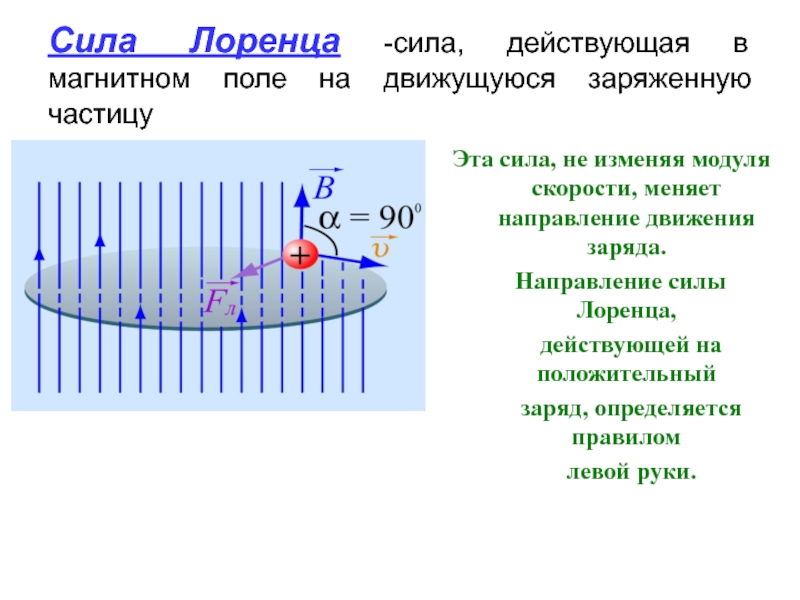

Слайд 30Сила Лоренца -сила, действующая в магнитном поле на движущуюся заряженную

частицу
Эта сила, не изменяя модуля скорости, меняет направление движения заряда.

Направление силы Лоренца,
действующей на положительный
заряд, определяется правилом
левой руки.

Сила Лоренца -сила, действующая в магнитном поле на движущуюся заряженную частицуЭта сила, не изменяя модуля скорости, меняет

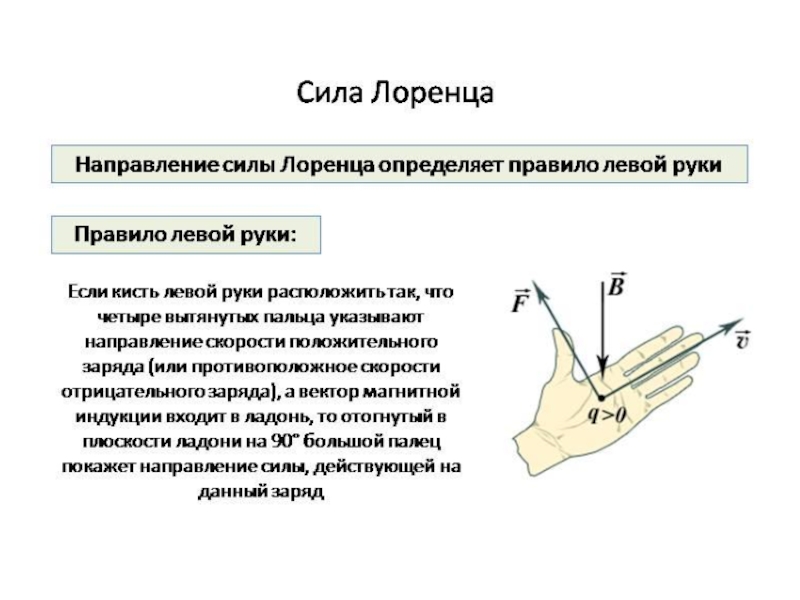

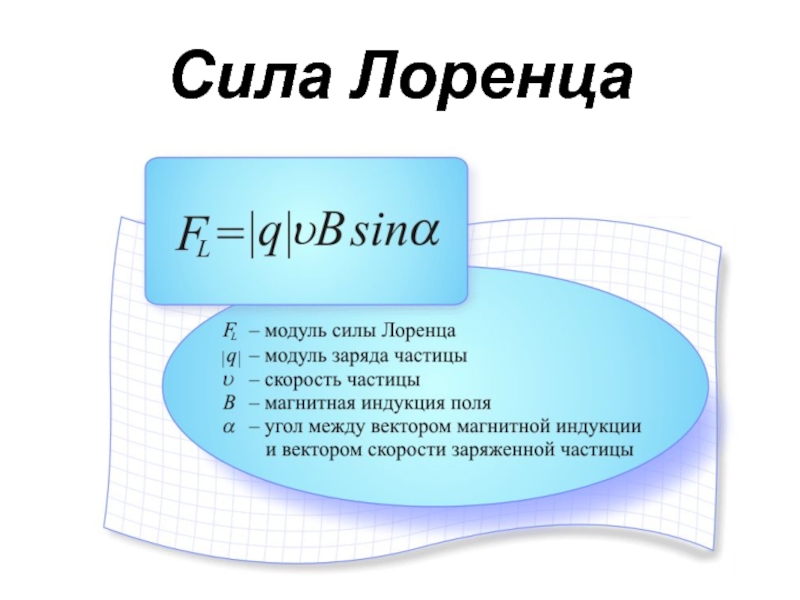

Слайд 32Сила Лоренца

Сила Лоренца

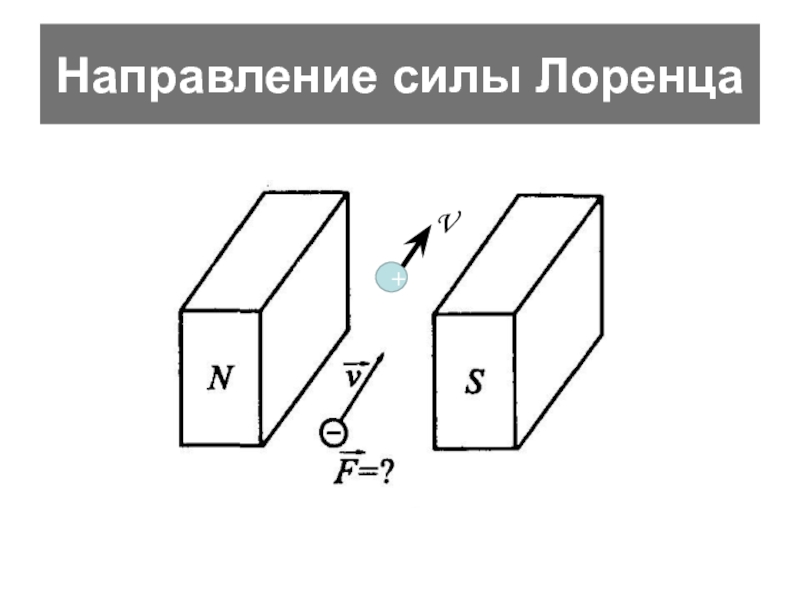

Слайд 33Направление силы Лоренца
+
V

Направление силы Лоренца+V

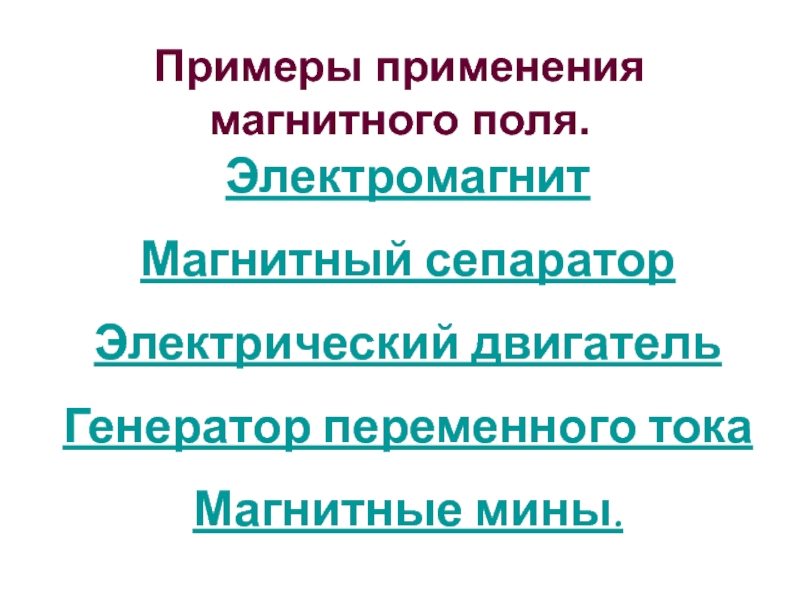

Слайд 34Примеры применения магнитного поля.
Электромагнит
Магнитный сепаратор
Электрический двигатель
Генератор переменного тока
Магнитные мины.

Примеры применения магнитного поля.ЭлектромагнитМагнитный сепараторЭлектрический двигательГенератор переменного тока Магнитные мины.

Слайд 35Магнитное поле катушки с током можно изменять в широких пределах

1.ввести внутрь катушки железный сердечник;

2.увеличить число витков в катушке;
3.увеличить силу тока в катушке.

Железная катушка с сердечником внутри называется э л е к т р о м а г н и т о м.

Магнитное поле катушки с током можно изменять в широких пределах  1.ввести внутрь катушки железный  сердечник;

Слайд 36А
Магнитное поле катушки с током

АМагнитное поле катушки с током

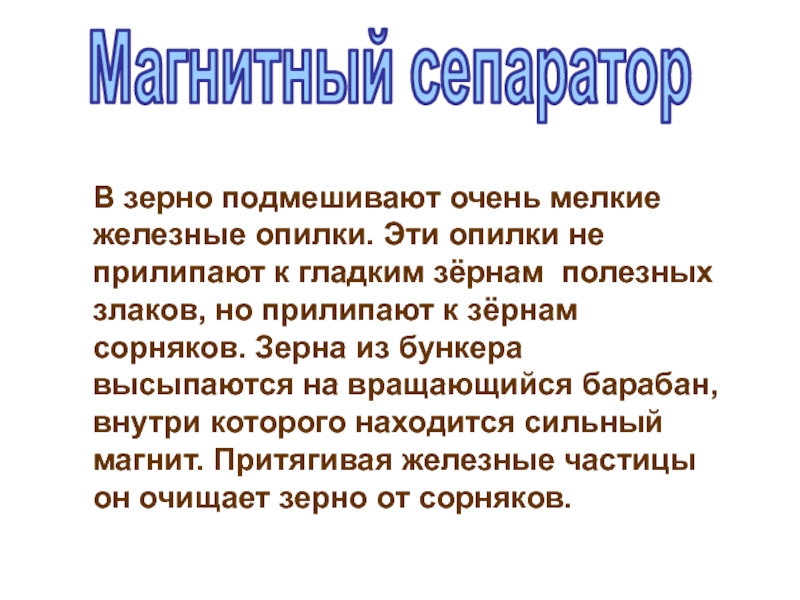

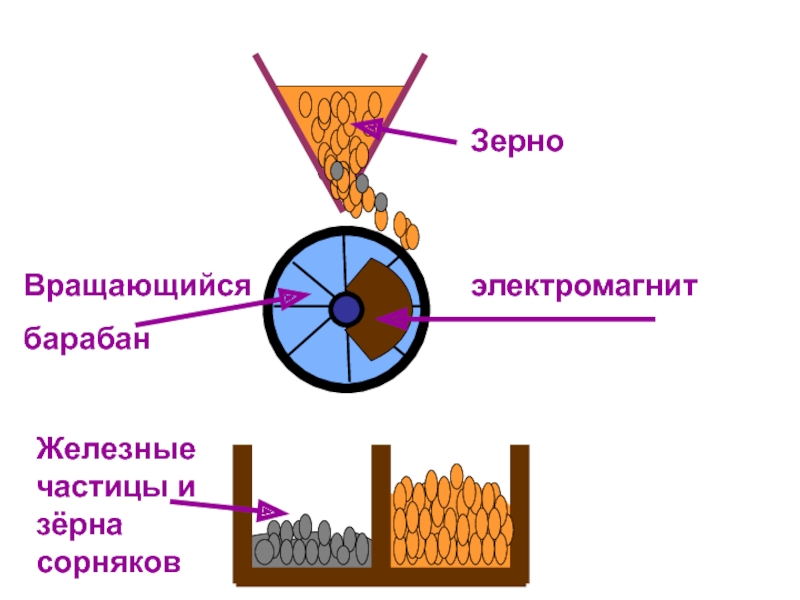

Слайд 37Магнитный сепаратор
В зерно подмешивают очень мелкие железные опилки. Эти опилки

не прилипают к гладким зёрнам полезных злаков, но прилипают к

зёрнам сорняков. Зерна из бункера высыпаются на вращающийся барабан, внутри которого находится сильный магнит. Притягивая железные частицы он очищает зерно от сорняков.
Магнитный сепараторВ зерно подмешивают очень мелкие железные опилки. Эти опилки не прилипают к гладким зёрнам полезных злаков,

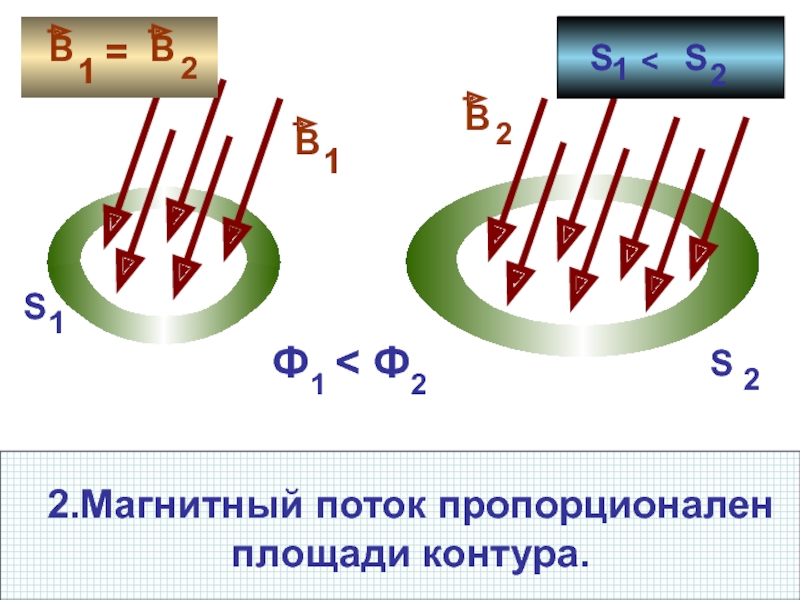

Слайд 39Ф – магнитный поток.
1
2
Ф1 < Ф2

Ф – магнитный поток. 12Ф1 < Ф2

Слайд 40 1
2
Ф1 < Ф2

12Ф1 < Ф2

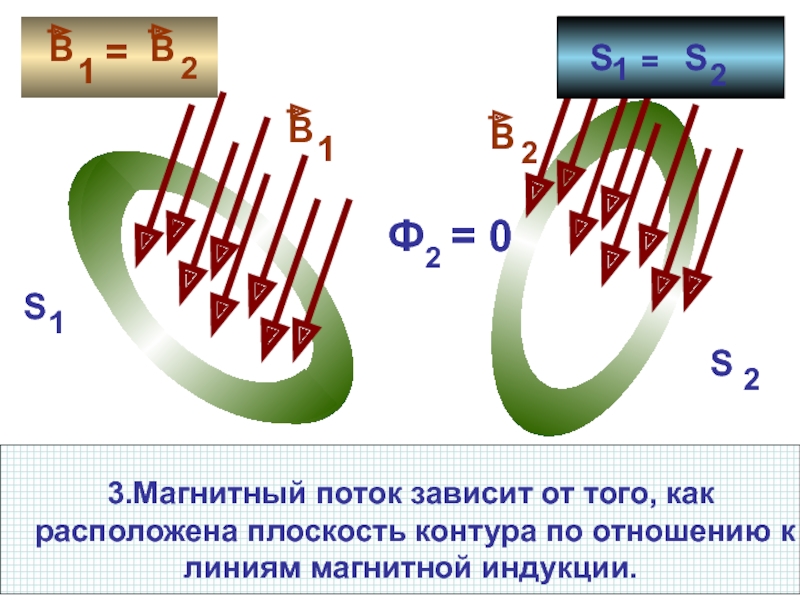

Слайд 412
1
Ф2 = 0

2 1 Ф2 = 0

Слайд 42Явление электромагнитной индукции.
Майкл Фарадей
английский физик
При всяком изменении магнитного потока,

пронизывающего контур замкнутого проводника, в этом проводнике возникает электрический ток,

существующий в течение всего процесса изменения магнитного потока.

«Превратить магнетизм в электричество».

Явление электромагнитной индукции.Майкл Фарадей английский физикПри всяком изменении магнитного потока, пронизывающего контур замкнутого проводника, в этом проводнике

Слайд 45Направление индукционного тока. Правило Ленца. Закон Электромагнитной индукции.

Направление индукционного тока. Правило Ленца. Закон Электромагнитной индукции.

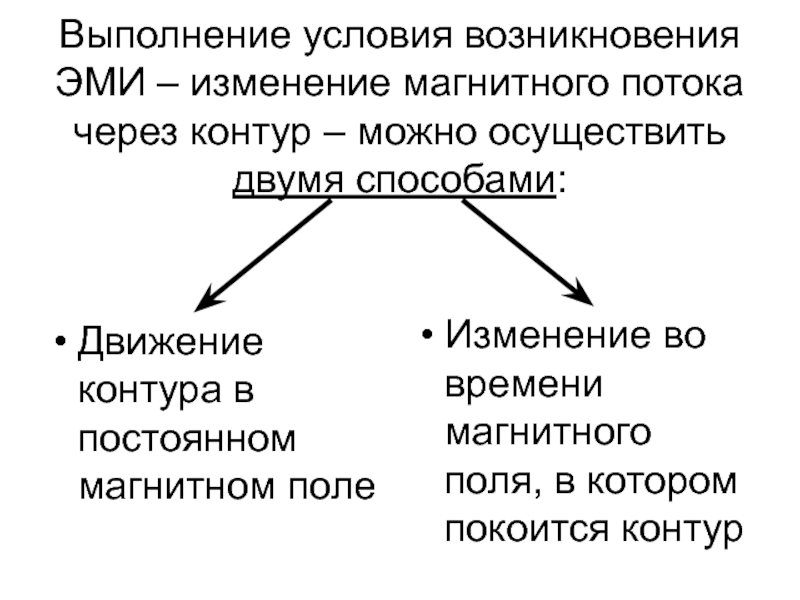

Слайд 46Выполнение условия возникновения ЭМИ – изменение магнитного потока через контур

– можно осуществить двумя способами:
Движение контура в постоянном магнитном поле
Изменение

во времени магнитного поля, в котором покоится контур
Выполнение условия возникновения ЭМИ – изменение магнитного потока через контур – можно осуществить двумя способами:Движение контура в

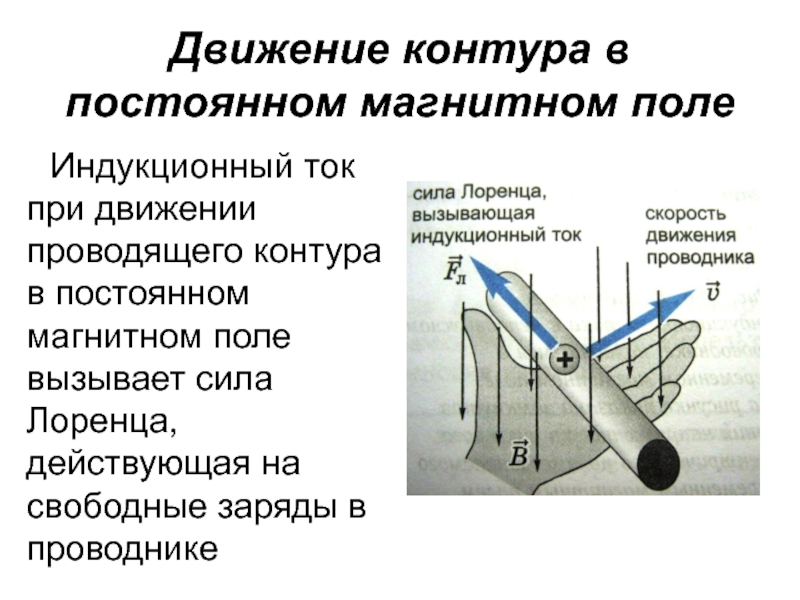

Слайд 47Движение контура в постоянном магнитном поле
Индукционный ток при движении проводящего

контура в постоянном магнитном поле вызывает сила Лоренца, действующая на

свободные заряды в проводнике
Движение контура в постоянном магнитном полеИндукционный ток при движении проводящего контура в постоянном магнитном поле вызывает сила

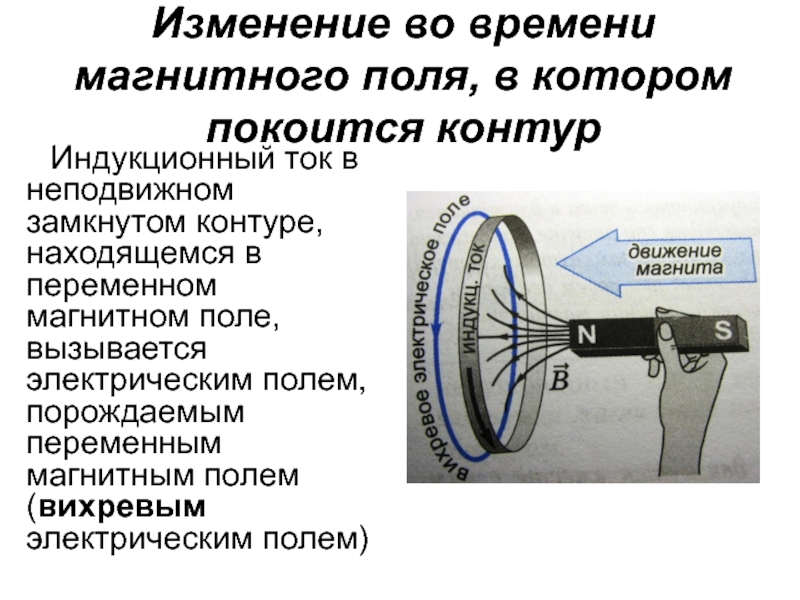

Слайд 48Изменение во времени магнитного поля, в котором покоится контур
Индукционный ток

в неподвижном замкнутом контуре, находящемся в переменном магнитном поле, вызывается

электрическим полем, порождаемым переменным магнитным полем (вихревым электрическим полем)
Изменение во времени магнитного поля, в котором покоится контурИндукционный ток в неподвижном замкнутом контуре, находящемся в переменном

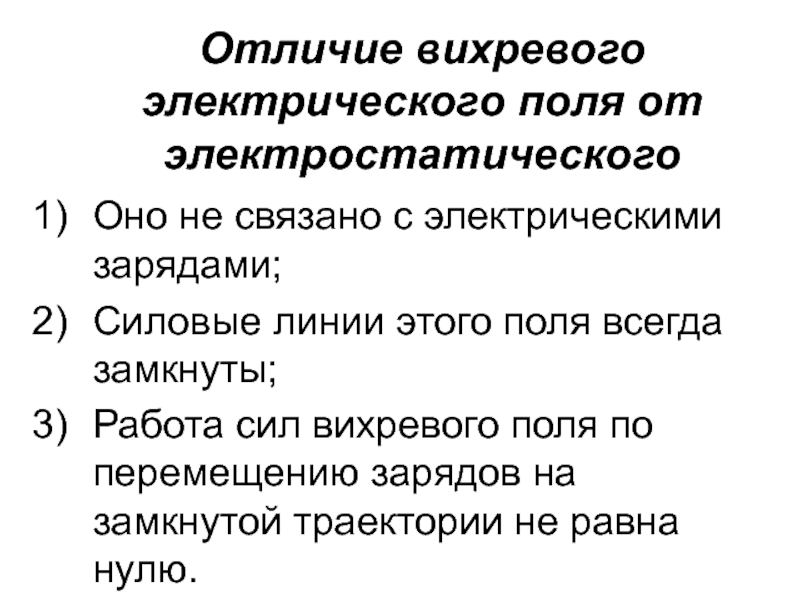

Слайд 49Отличие вихревого электрического поля от электростатического
Оно не связано с электрическими

зарядами;
Силовые линии этого поля всегда замкнуты;
Работа сил вихревого поля по

перемещению зарядов на замкнутой траектории не равна нулю.
Отличие вихревого электрического поля от электростатическогоОно не связано с электрическими зарядами;Силовые линии этого поля всегда замкнуты;Работа сил

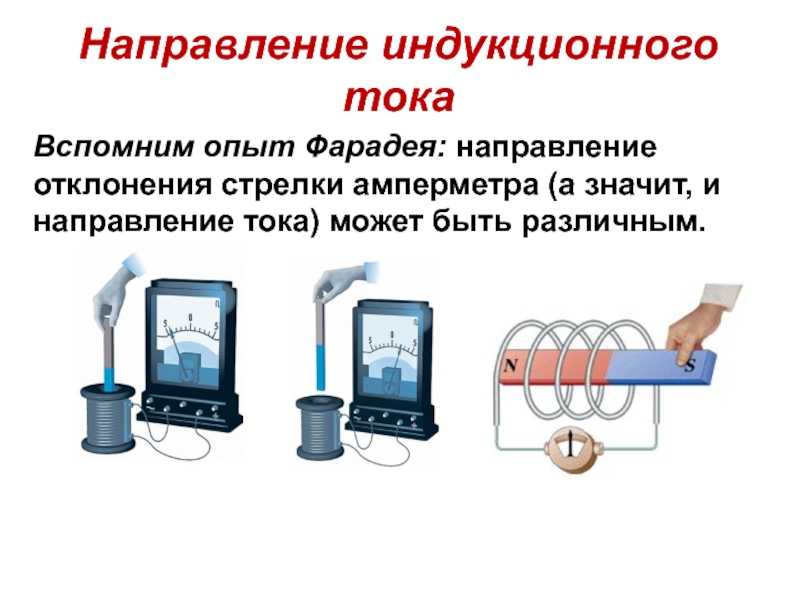

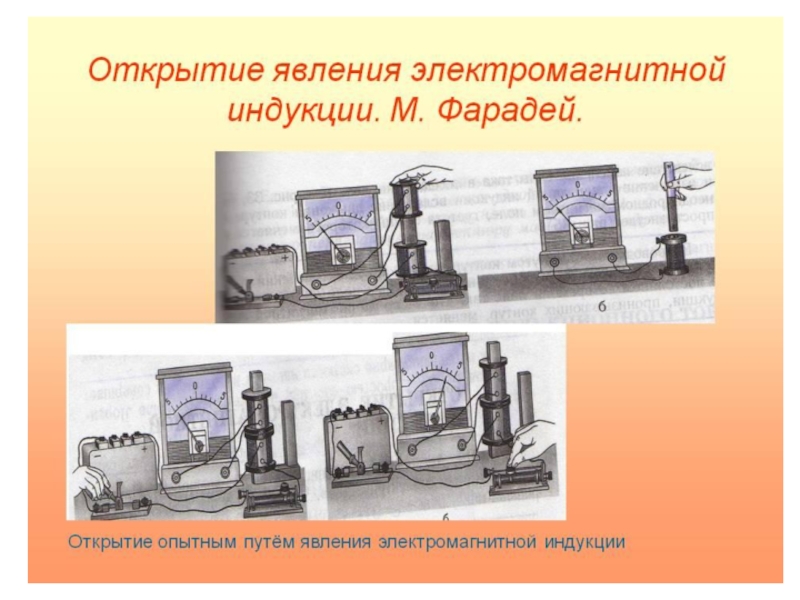

Слайд 50Направление индукционного тока
Вспомним опыт Фарадея: направление отклонения стрелки амперметра (а

значит, и направление тока) может быть различным.

Направление индукционного токаВспомним опыт Фарадея: направление отклонения стрелки амперметра (а значит, и направление тока) может быть различным.

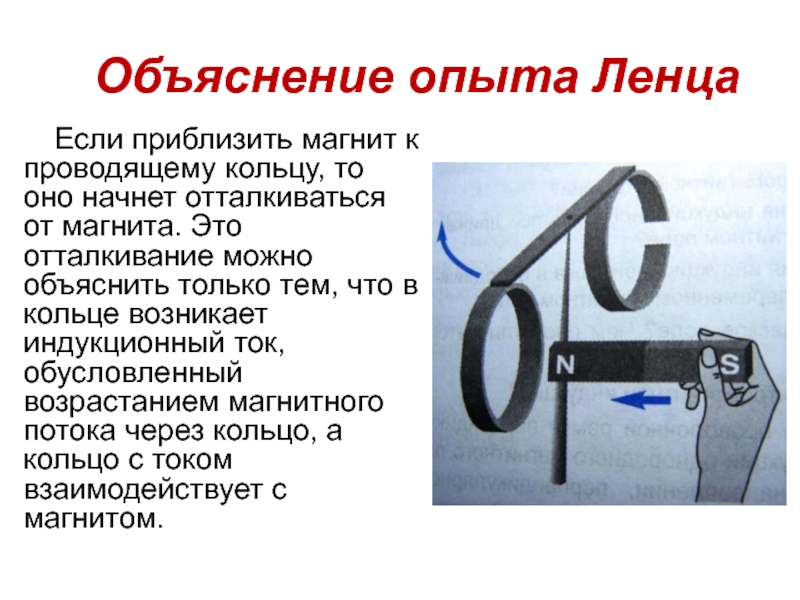

Слайд 51 Объяснение опыта Ленца
Если приблизить магнит к проводящему кольцу,

то оно начнет отталкиваться от магнита. Это отталкивание можно объяснить

только тем, что в кольце возникает индукционный ток, обусловленный возрастанием магнитного потока через кольцо, а кольцо с током взаимодействует с магнитом.
Объяснение опыта ЛенцаЕсли приблизить магнит к проводящему кольцу, то оно начнет отталкиваться от магнита. Это

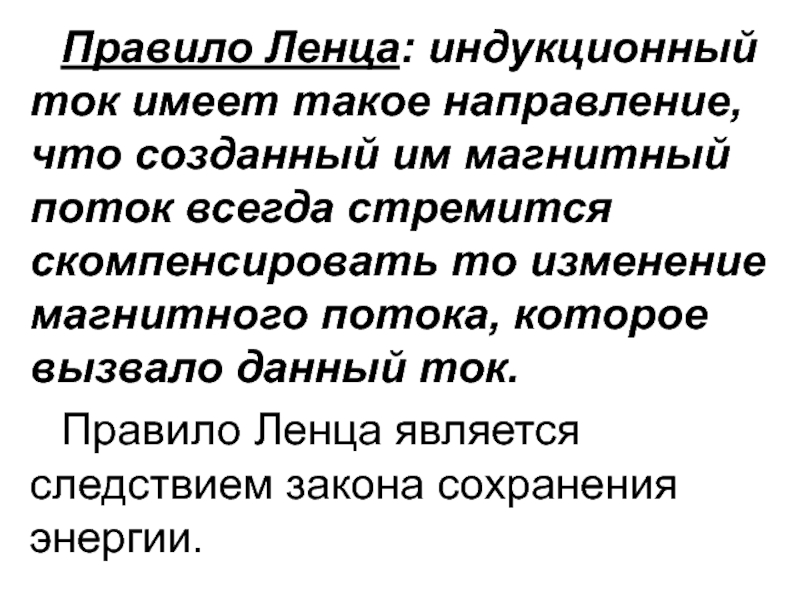

Слайд 52Правило Ленца: индукционный ток имеет такое направление, что созданный им

магнитный поток всегда стремится скомпенсировать то изменение магнитного потока, которое

вызвало данный ток.
Правило Ленца является следствием закона сохранения энергии.
Правило Ленца: индукционный ток имеет такое направление, что созданный им магнитный поток всегда стремится скомпенсировать то изменение

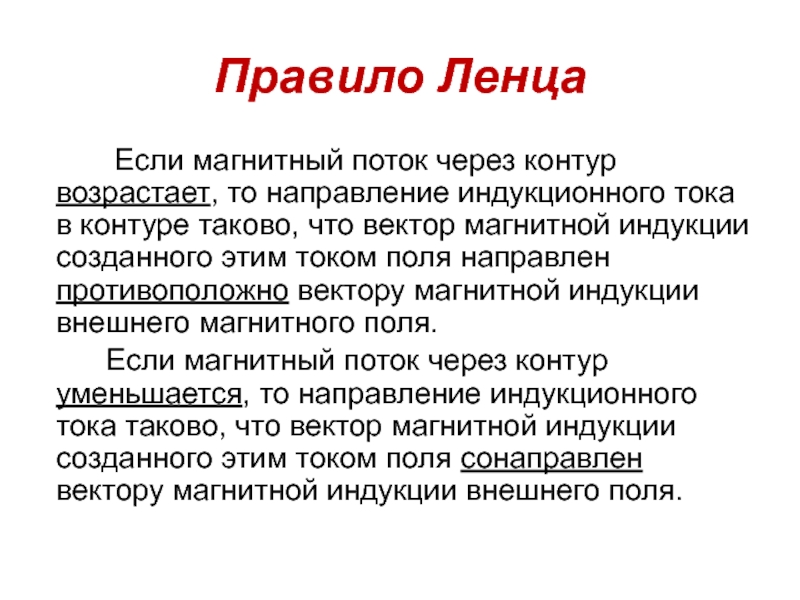

Слайд 53Правило Ленца
Если магнитный поток через

контур возрастает, то направление индукционного тока в контуре таково, что

вектор магнитной индукции созданного этим током поля направлен противоположно вектору магнитной индукции внешнего магнитного поля.
Если магнитный поток через контур уменьшается, то направление индукционного тока таково, что вектор магнитной индукции созданного этим током поля сонаправлен вектору магнитной индукции внешнего поля.
Правило Ленца     Если магнитный поток через контур возрастает, то направление индукционного тока в

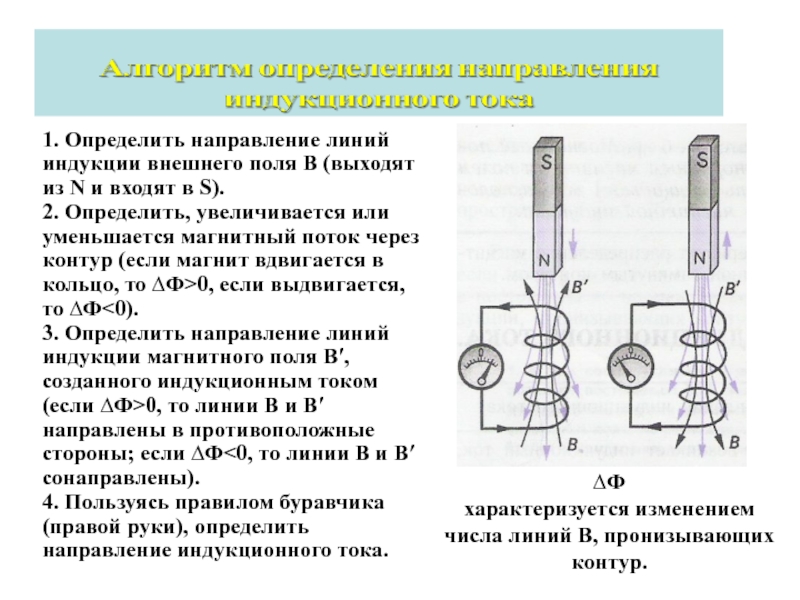

Слайд 54∆Ф
характеризуется изменением
числа линий В, пронизывающих
контур.
1. Определить направление

линий индукции внешнего поля В (выходят из N и входят

в S).
2. Определить, увеличивается или уменьшается магнитный поток через контур (если магнит вдвигается в кольцо, то ∆Ф>0, если выдвигается, то ∆Ф<0).
3. Определить направление линий индукции магнитного поля В′, созданного индукционным током (если ∆Ф>0, то линии В и В′ направлены в противоположные стороны; если ∆Ф<0, то линии В и В′ сонаправлены).
4. Пользуясь правилом буравчика (правой руки), определить направление индукционного тока.
∆Ф характеризуется изменением числа линий В, пронизывающих контур.1. Определить направление линий индукции внешнего поля В (выходят из

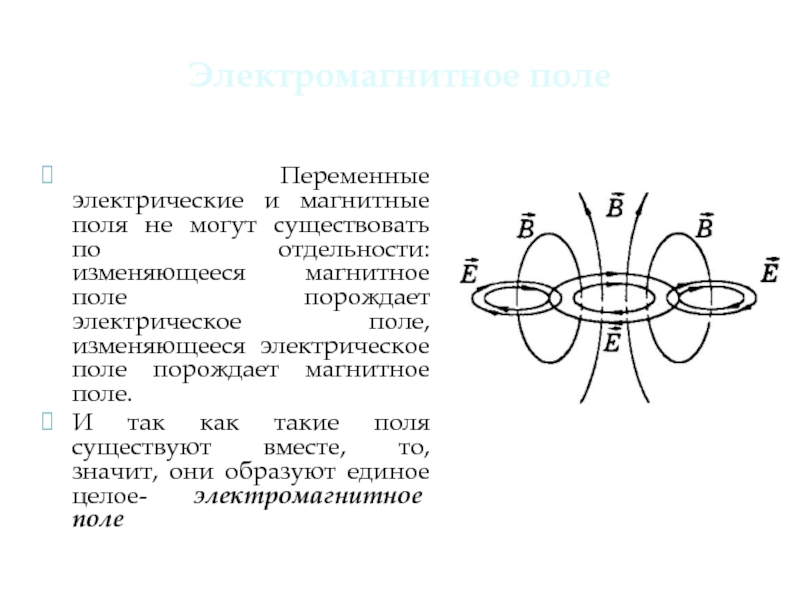

Слайд 55Теория электромагнитного поля
Термин «электромагнитное поле» впервые появился

в работе Джеймса Максвелла «Динамическая теория электромагнитного поля» в 1864

году.
Теория электромагнитного поля   Термин «электромагнитное поле» впервые появился в работе Джеймса Максвелла «Динамическая теория электромагнитного

Слайд 56Электромагнитное поле
Переменные электрические и магнитные поля не

могут существовать по отдельности: изменяющееся магнитное поле порождает электрическое поле,

изменяющееся электрическое поле порождает магнитное поле.
И так как такие поля существуют вместе, то, значит, они образуют единое целое- электромагнитное поле
Электромагнитное поле   Переменные электрические и магнитные поля не могут существовать по отдельности: изменяющееся магнитное поле

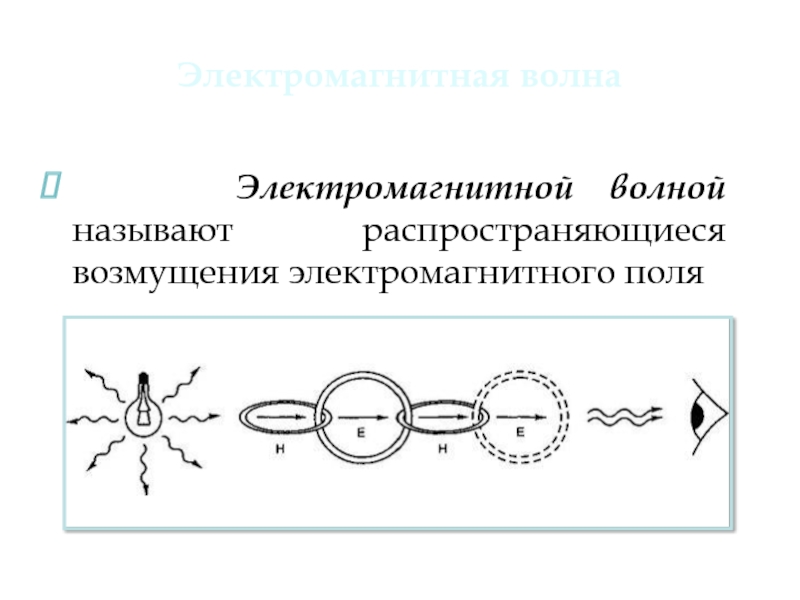

Слайд 57Электромагнитная волна
Электромагнитной волной называют распространяющиеся возмущения электромагнитного

поля

Электромагнитная волна   Электромагнитной волной называют распространяющиеся возмущения электромагнитного поля

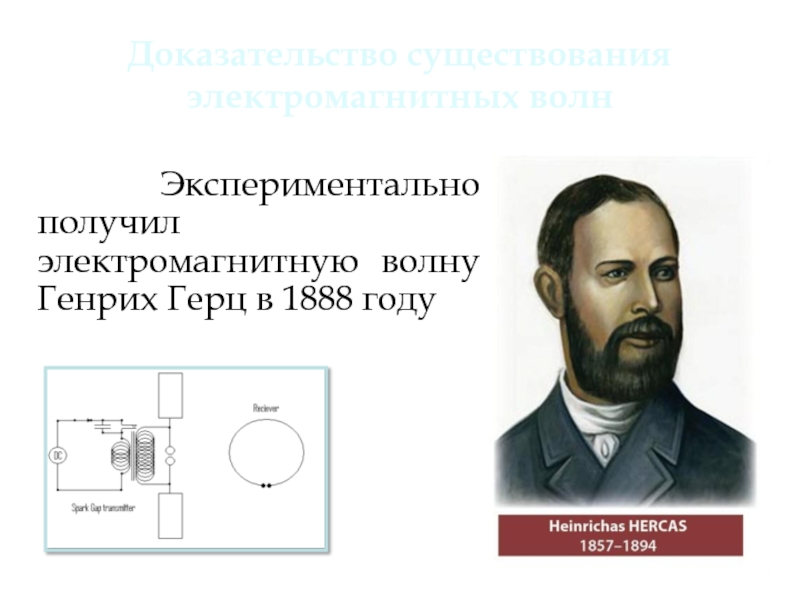

Слайд 58Доказательство существования электромагнитных волн
Экспериментально получил электромагнитную волну Генрих Герц

в 1888 году

Доказательство существования электромагнитных волн Экспериментально получил электромагнитную волну Генрих Герц в 1888 году

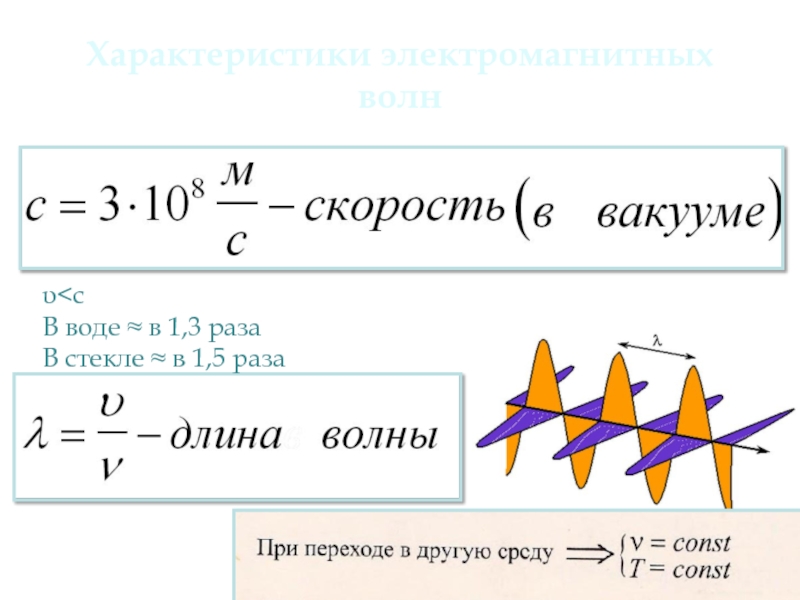

Слайд 59Характеристики электромагнитных волн
υ

в 1,5 раза

Характеристики электромагнитных волнυ

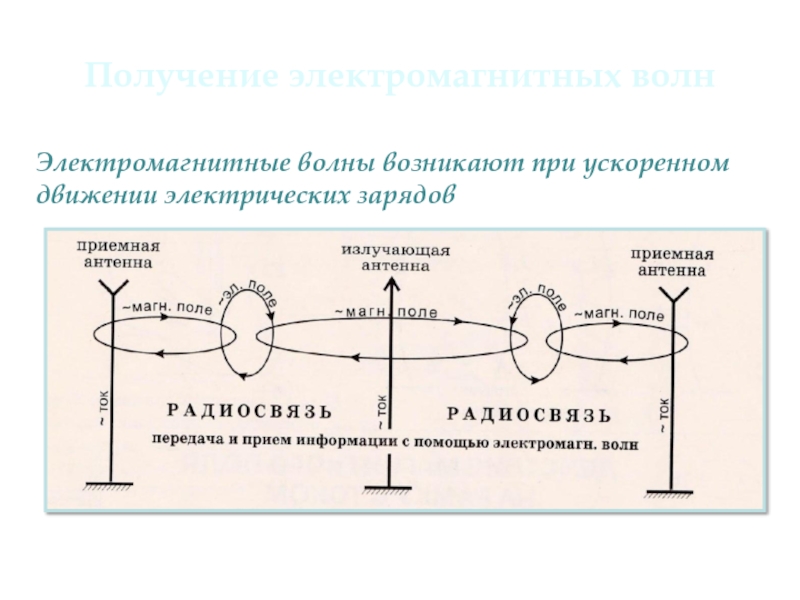

Слайд 60Получение электромагнитных волн
Электромагнитные волны возникают при ускоренном движении электрических зарядов

Получение электромагнитных волнЭлектромагнитные волны возникают при ускоренном движении электрических зарядов

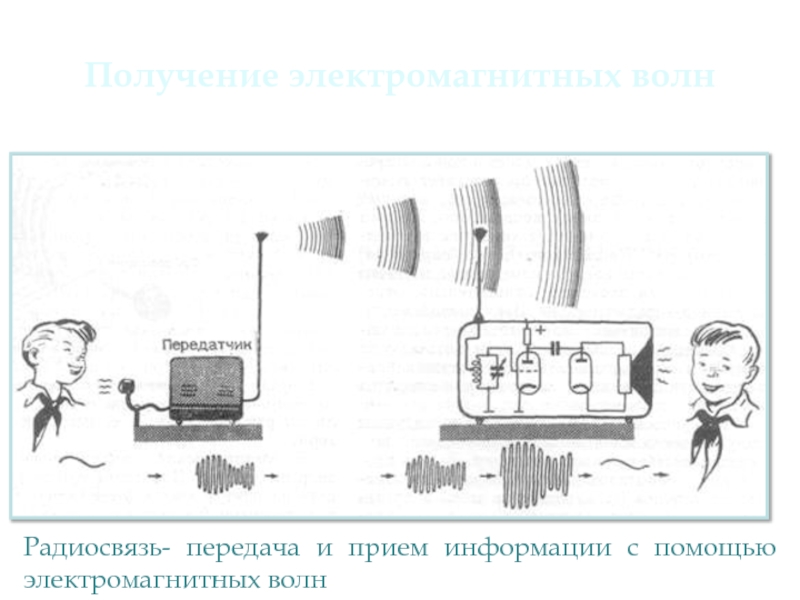

Слайд 61Получение электромагнитных волн
Радиосвязь- передача и прием информации с помощью электромагнитных

волн

Получение электромагнитных волнРадиосвязь- передача и прием информации с помощью электромагнитных волн

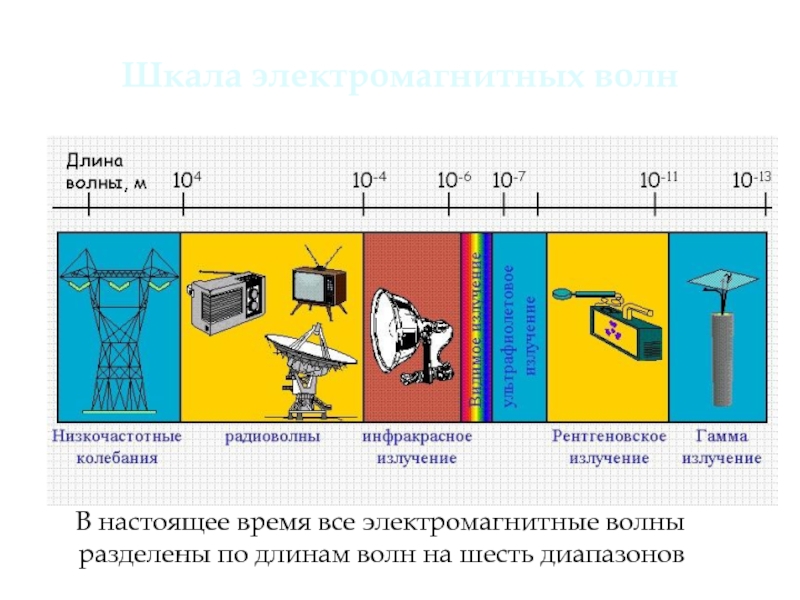

Слайд 62Шкала электромагнитных волн
В настоящее время все электромагнитные волны

разделены по длинам волн на шесть диапазонов

Шкала электромагнитных волн  В настоящее время все электромагнитные волны разделены по длинам волн на шесть диапазонов

Обратная связь

Если не удалось найти и скачать доклад-презентацию, Вы можете заказать его на нашем сайте. Мы постараемся найти нужный Вам материал и отправим по электронной почте. Не стесняйтесь обращаться к нам, если у вас возникли вопросы или пожелания:

Email: Нажмите что бы посмотреть

Что такое TheSlide.ru?

Это сайт презентации, докладов, проектов в PowerPoint. Здесь удобно  хранить и делиться своими презентациями с другими пользователями.


Для правообладателей

Яндекс.Метрика
