Слайд 1 Мойка и очистка деталей.

Слайд 2 Виды загрязнений: 1) Дорожная грязь 2) Старая краска 3) Масляные

загрязнения 4) Накипь 5) Продукты коррозии

Виды загрязнений: 1) Дорожная грязь 2) Старая краска 3) Масляные загрязнения 4) Накипь

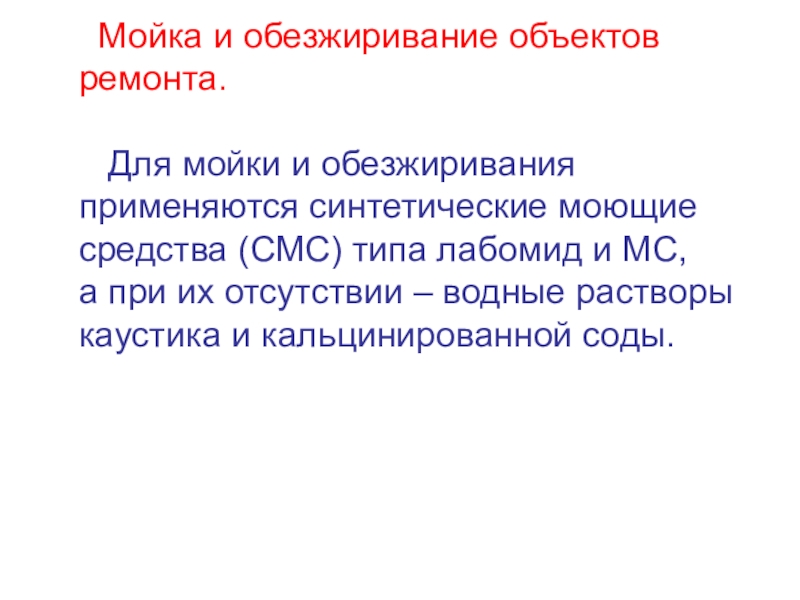

Слайд 3 Мойка и обезжиривание объектов ремонта. Для

мойки и обезжиривания применяются синтетические моющие средства (СМС) типа лабомид

и МС, а при их отсутствии – водные растворы каустика и кальцинированной соды.

Мойка и обезжиривание объектов ремонта. Для мойки и обезжиривания применяются синтетические

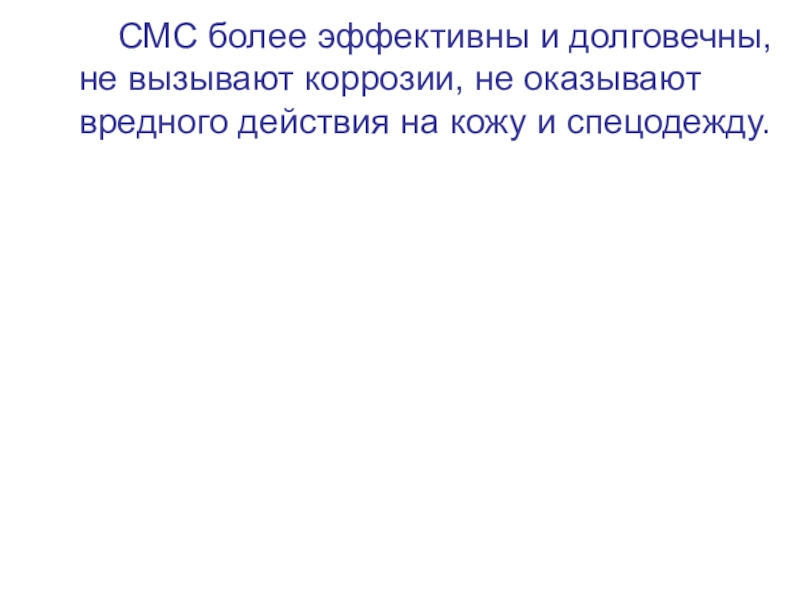

Слайд 4 СМС более эффективны и долговечны, не

вызывают коррозии, не оказывают вредного действия на кожу и спецодежду.

СМС более эффективны и долговечны, не вызывают коррозии, не оказывают вредного действия на

Слайд 5

Слайд 6

Слайд 7

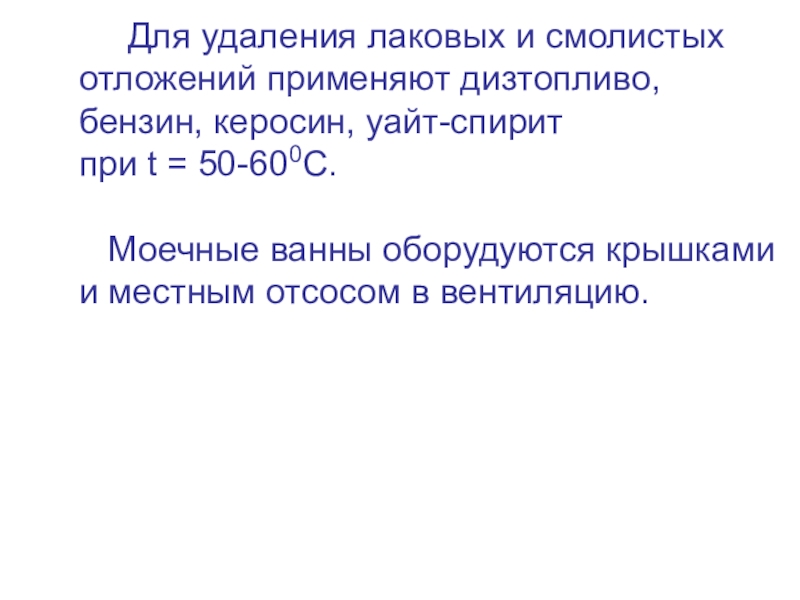

Слайд 8 Для удаления лаковых и смолистых отложений

применяют дизтопливо, бензин, керосин, уайт-спирит при t = 50-600С.

Моечные ванны оборудуются крышками и местным отсосом в вентиляцию.

Для удаления лаковых и смолистых отложений применяют дизтопливо, бензин, керосин, уайт-спирит при

Слайд 9 Очистка деталей. Очистка деталей

от нагара, накипи и продуктов коррозии производится механическим, термомеханическим и

комбинированным методами.

Очистка деталей. Очистка деталей от нагара, накипи и продуктов

Слайд 10 Механическая очистка твёрдых отложений – с

помощью металлических щёток, косточковой крошкой, металлическим песком, гидропескоструйной обработкой.

Очистка металлическими щётками – с помощью дрели (низкая производительность, низкое качество очистки, повреждение поверхности).

Механическая очистка твёрдых отложений – с помощью металлических щёток, косточковой крошкой, металлическим песком,

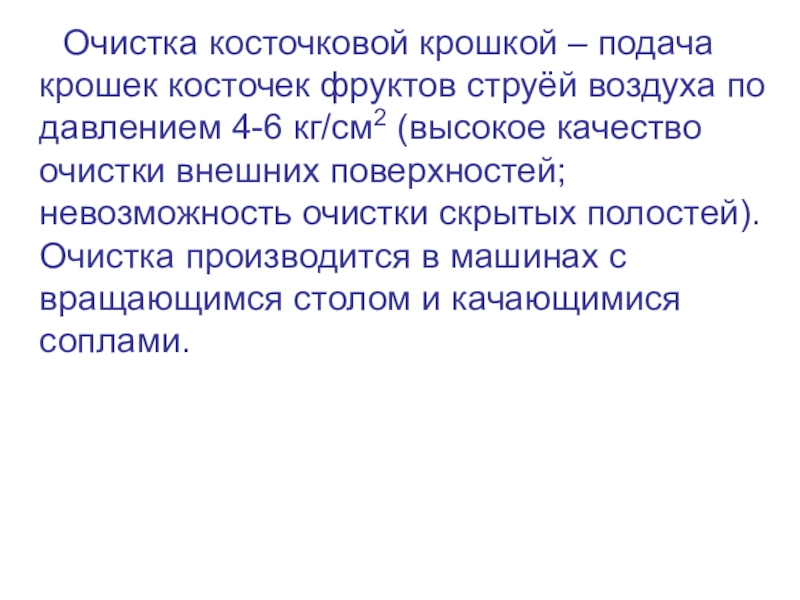

Слайд 11 Очистка косточковой крошкой – подача крошек косточек фруктов

струёй воздуха по давлением 4-6 кг/см2 (высокое качество очистки внешних

поверхностей; невозможность очистки скрытых полостей). Очистка производится в машинах с вращающимся столом и качающимися соплами.

Очистка косточковой крошкой – подача крошек косточек фруктов струёй воздуха по давлением 4-6 кг/см2 (высокое

Слайд 12

Слайд 13 Ультразвуковой способ – детали погружены в моющий

раствор, в котором создаются ультразвуковые колебания.

Слайд 14

Слайд 15 Удаление старой краски.

Краска удаляется в растворе каустической соды (80-100 кг/м3) при 80-900С,

время обработки 60-90 мин. Затем промывка горячей водой (в установках ванного или струйного типа). Затем детали пассивируются в ванне с раствором нитрита натрия (5 кг/м3) при 50-600С.

Удаление старой краски. Краска удаляется в растворе каустической

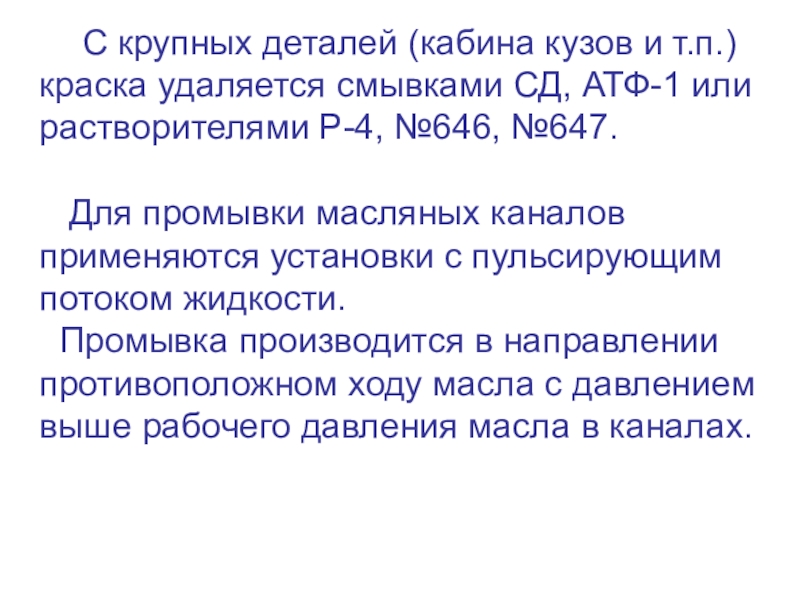

Слайд 16 С крупных деталей (кабина кузов и т.п.)

краска удаляется смывками СД, АТФ-1 или растворителями Р-4, №646, №647.

Для промывки масляных каналов применяются установки с пульсирующим потоком жидкости. Промывка производится в направлении противоположном ходу масла с давлением выше рабочего давления масла в каналах.

С крупных деталей (кабина кузов и т.п.) краска удаляется смывками СД, АТФ-1 или растворителями

Слайд 17 Техника безопасности. Вредные факторы

на участках мойки и очистки: пары моющих растворов, пары растворителей,

пыль, попадание на кожу капель растворов.

Техника безопасности. Вредные факторы на участках мойки и очистки: пары

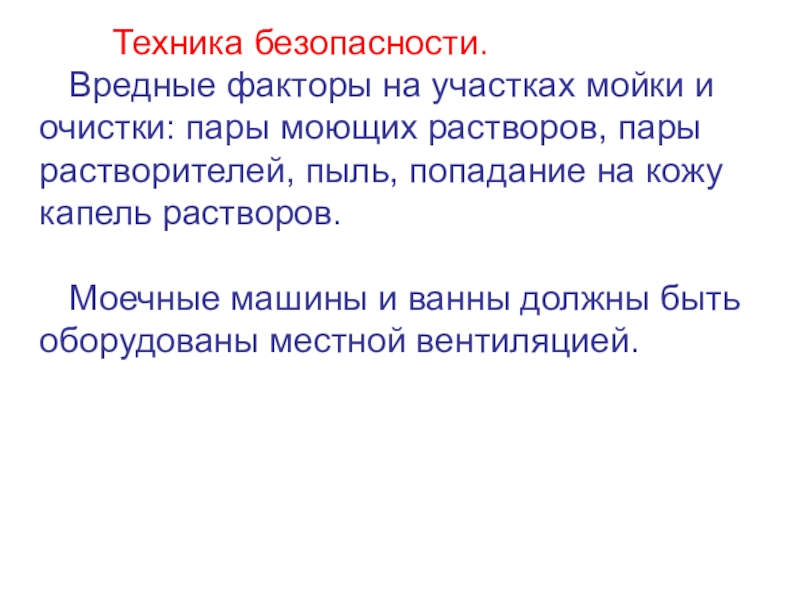

Слайд 18 Техника безопасности. Вредные факторы

на участках мойки и очистки: пары моющих растворов, пары растворителей,

пыль, попадание на кожу капель растворов. Моечные машины и ванны должны быть оборудованы местной вентиляцией.

Слайд 19 Техника безопасности. Вредные факторы

на участках мойки и очистки: пары моющих растворов, пары растворителей,

пыль, попадание на кожу капель растворов. Моечные машины и ванны должны быть оборудованы местной вентиляцией. Помещения должны иметь приточно-вытяжную вентиляцию.
