Наименование дисциплины: ОП. 04 Основы электроники гр. МНЭ 19-1Т Форма и дата

задания: Составление опорного конспекта 30.04.2020 Тема: Электронные цифровые устройства
ФИО преподавателя: Логинова

Татьяна Александровна, эл.почта TALogunova32@yandex.ru срок выполнения (сдачи) задания: 06.05.2020 Формулировка задания: необходимо выполнить опорный конспект в печатном варианте при помощи Майкрософт ворд - 1,5 интервал, цвет - черный. Рекомендуется использовать гарнитуру шрифта Times New Roman - 14, допускается Arial – 12, текстовый материал следует выравнивать по ширине, с обозначением абзацев. Размеры полей: левое - 30 мм, правое - 10 мм, верхнее и нижнее - 20 мм. Конспект должен быть развернутым, четким и содержать схемы и рисунки Учащимся кто не имеет компьютера, можно выполнять в рукописном виде, но четким почерком

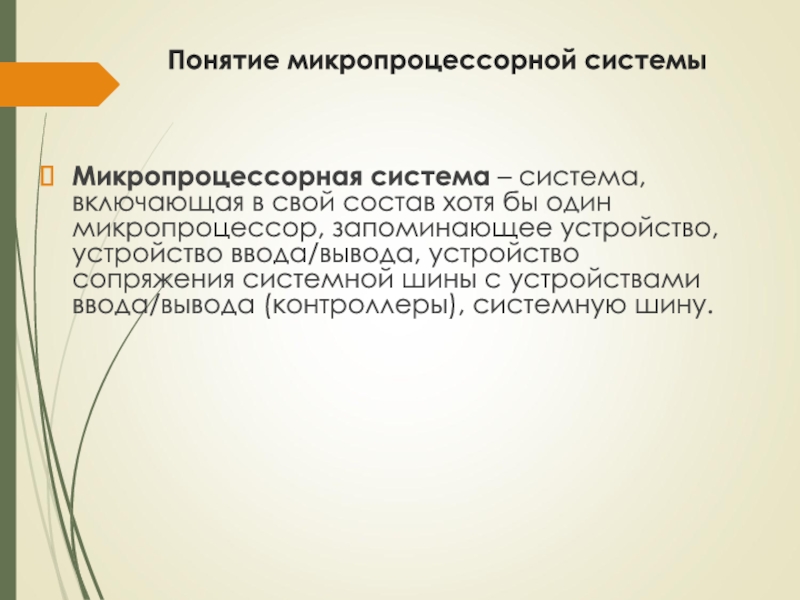

хотя бы один микропроцессор, запоминающее устройство, устройство ввода/вывода, устройство сопряжения

системной шины с устройствами ввода/вывода (контроллеры), системную шину.

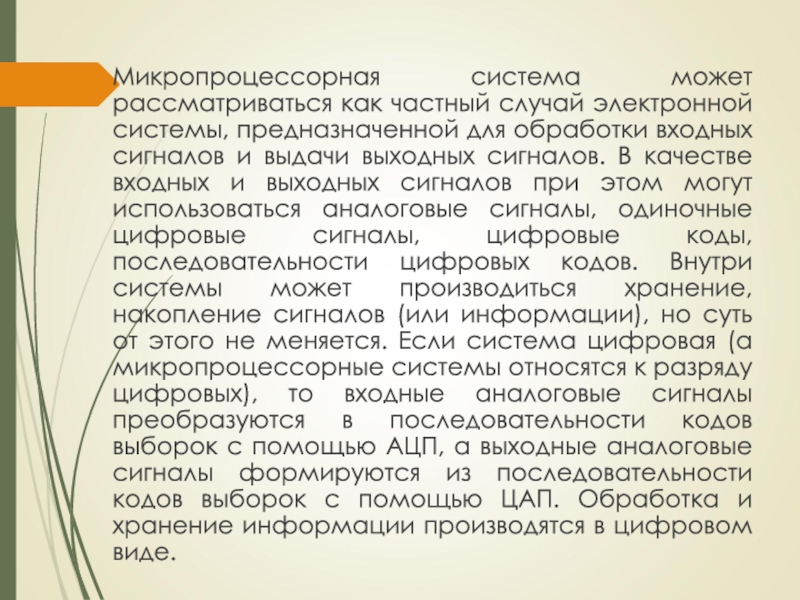

для обработки входных сигналов и выдачи выходных сигналов. В качестве

входных и выходных сигналов при этом могут использоваться аналоговые сигналы, одиночные цифровые сигналы, цифровые коды, последовательности цифровых кодов. Внутри системы может производиться хранение, накопление сигналов (или информации), но суть от этого не меняется. Если система цифровая (а микропроцессорные системы относятся к разряду цифровых), то входные аналоговые сигналы преобразуются в последовательности кодов выборок с помощью АЦП, а выходные аналоговые сигналы формируются из последовательности кодов выборок с помощью ЦАП. Обработка и хранение информации производятся в цифровом виде.

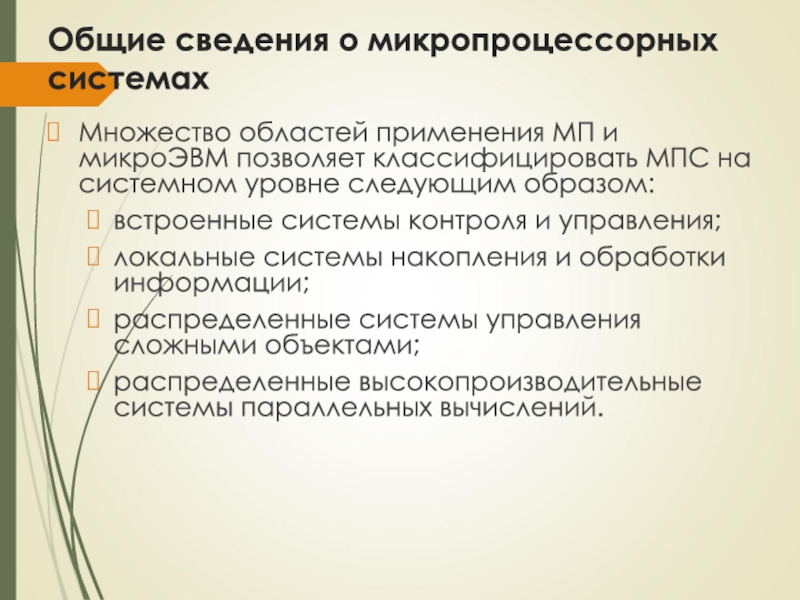

позволяет классифицировать МПС на системном уровне следующим образом:
встроенные системы

контроля и управления;
локальные системы накопления и обработки информации;
распределенные системы управления сложными объектами;
распределенные высокопроизводительные системы параллельных вычислений.

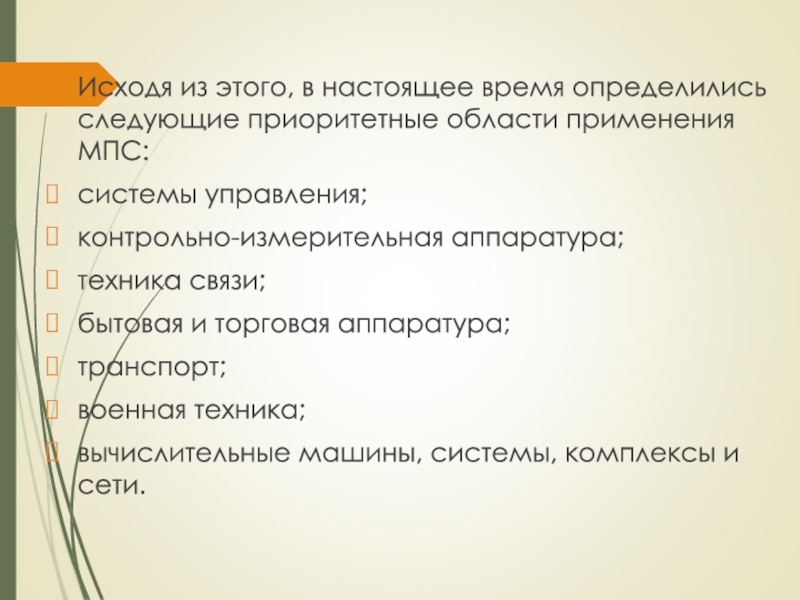

применения МПС:
системы управления;
контрольно-измерительная аппаратура;
техника связи;
бытовая и торговая аппаратура;
транспорт;
военная техника;
вычислительные машины,

системы, комплексы и сети.

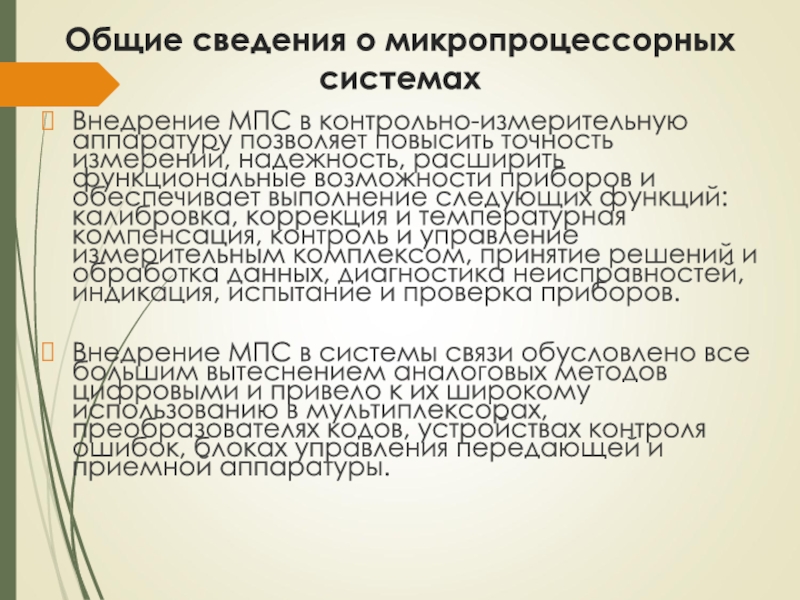

позволяет повысить точность измерений, надежность, расширить функциональные возможности приборов и

обеспечивает выполнение следующих функций: калибровка, коррекция и температурная компенсация, контроль и управление измерительным комплексом, принятие решений и обработка данных, диагностика неисправностей, индикация, испытание и проверка приборов.

Внедрение МПС в системы связи обусловлено все большим вытеснением аналоговых методов цифровыми и привело к их широкому использованию в мультиплексорах, преобразователях кодов, устройствах контроля ошибок, блоках управления передающей и приемной аппаратуры.

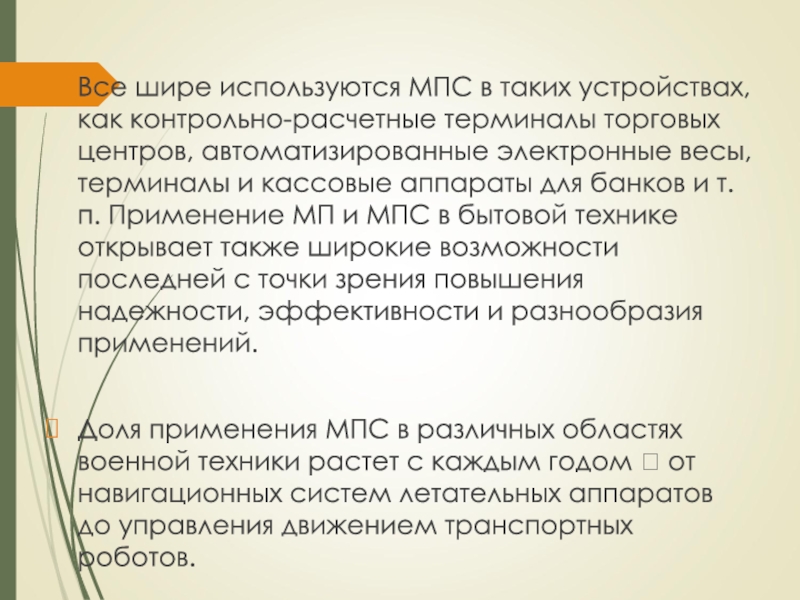

торговых центров, автоматизированные электронные весы, терминалы и кассовые аппараты для

банков и т.п. Применение МП и МПС в бытовой технике открывает также широкие возможности последней с точки зрения повышения надежности, эффективности и разнообразия применений.

Доля применения МПС в различных областях военной техники растет с каждым годом  от навигационных систем летательных аппаратов до управления движением транспортных роботов.

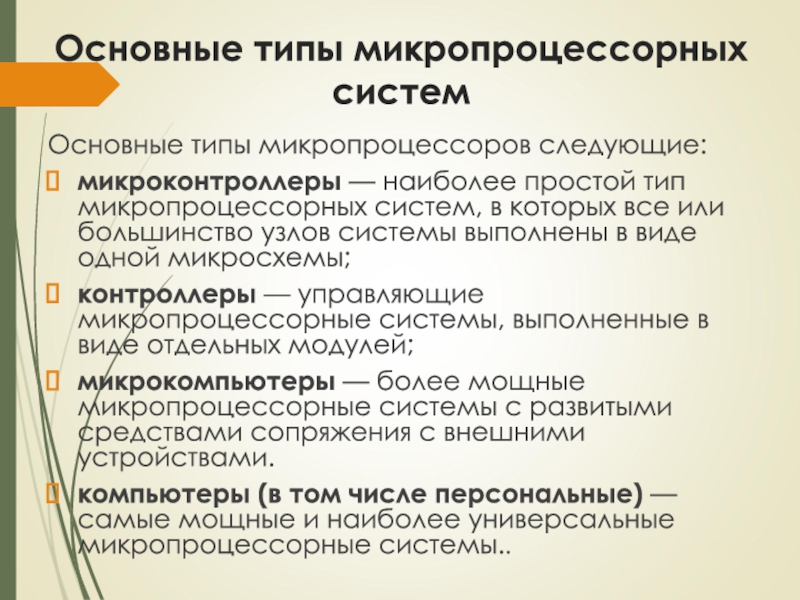

тип микропроцессорных систем, в которых все или большинство узлов системы

выполнены в виде одной микросхемы;
контроллеры — управляющие микропроцессорные системы, выполненные в виде отдельных модулей;
микрокомпьютеры — более мощные микропроцессорные системы с развитыми средствами сопряжения с внешними устройствами.
компьютеры (в том числе персональные) — самые мощные и наиболее универсальные микропроцессорные системы..

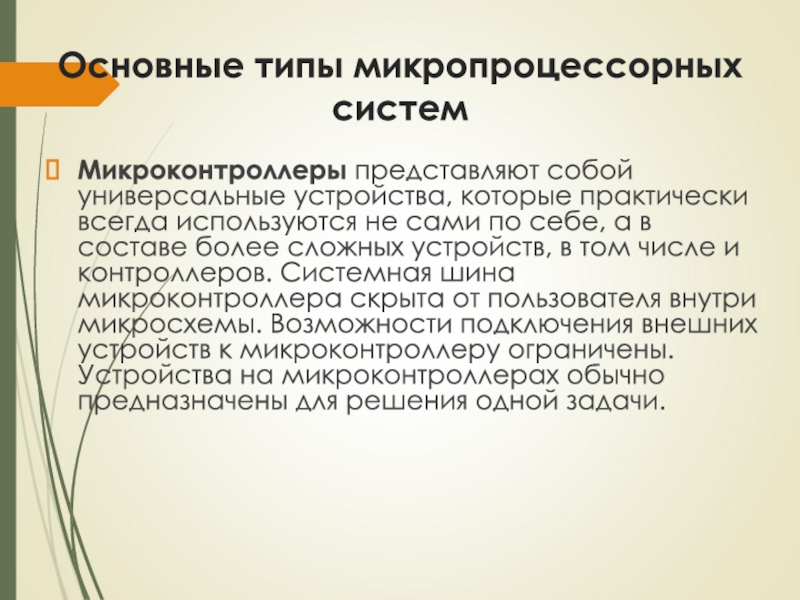

всегда используются не сами по себе, а в составе более

сложных устройств, в том числе и контроллеров. Системная шина микроконтроллера скрыта от пользователя внутри микросхемы. Возможности подключения внешних устройств к микроконтроллеру ограничены. Устройства на микроконтроллерах обычно предназначены для решения одной задачи.

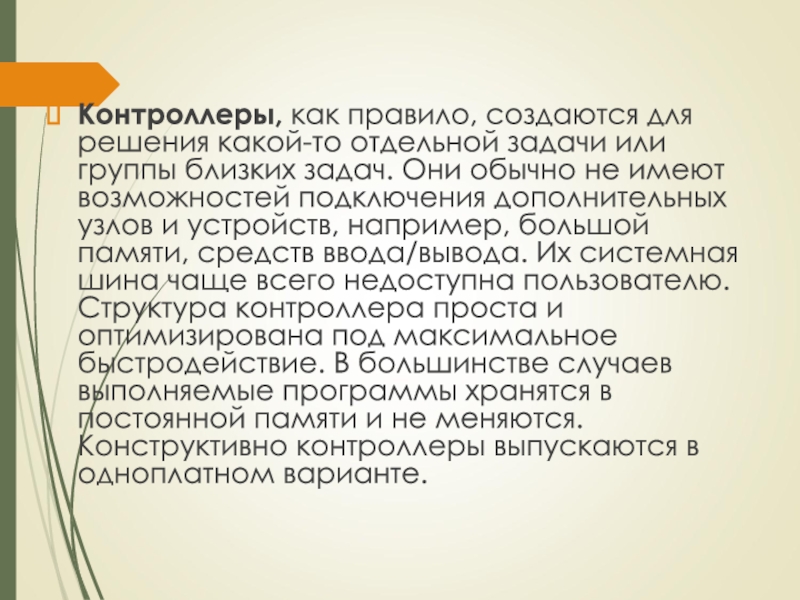

группы близких задач. Они обычно не имеют возможностей подключения дополнительных

узлов и устройств, например, большой памяти, средств ввода/вывода. Их системная шина чаще всего недоступна пользователю. Структура контроллера проста и оптимизирована под максимальное быстродействие. В большинстве случаев выполняемые программы хранятся в постоянной памяти и не меняются. Конструктивно контроллеры выпускаются в одноплатном варианте.

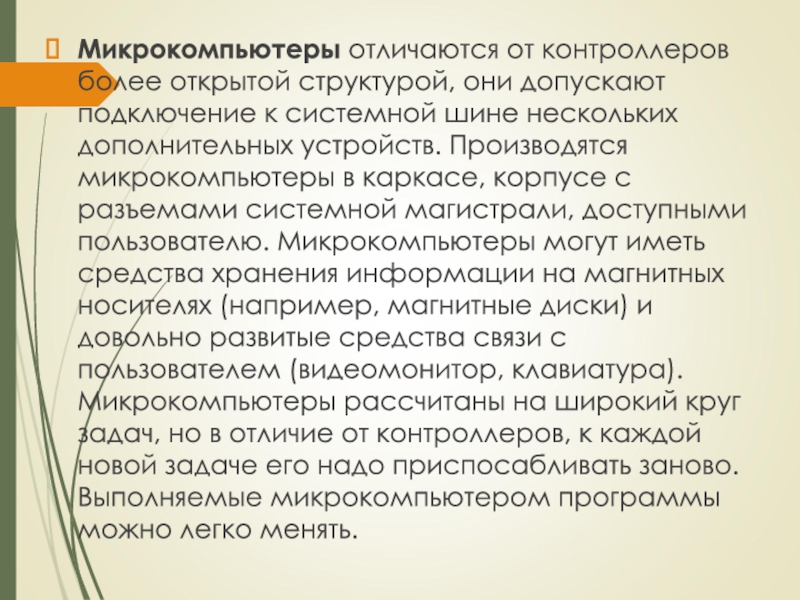

к системной шине нескольких дополнительных устройств. Производятся микрокомпьютеры в каркасе,

корпусе с разъемами системной магистрали, доступными пользователю. Микрокомпьютеры могут иметь средства хранения информации на магнитных носителях (например, магнитные диски) и довольно развитые средства связи с пользователем (видеомонитор, клавиатура). Микрокомпьютеры рассчитаны на широкий круг задач, но в отличие от контроллеров, к каждой новой задаче его надо приспосабливать заново. Выполняемые микрокомпьютером программы можно легко менять.

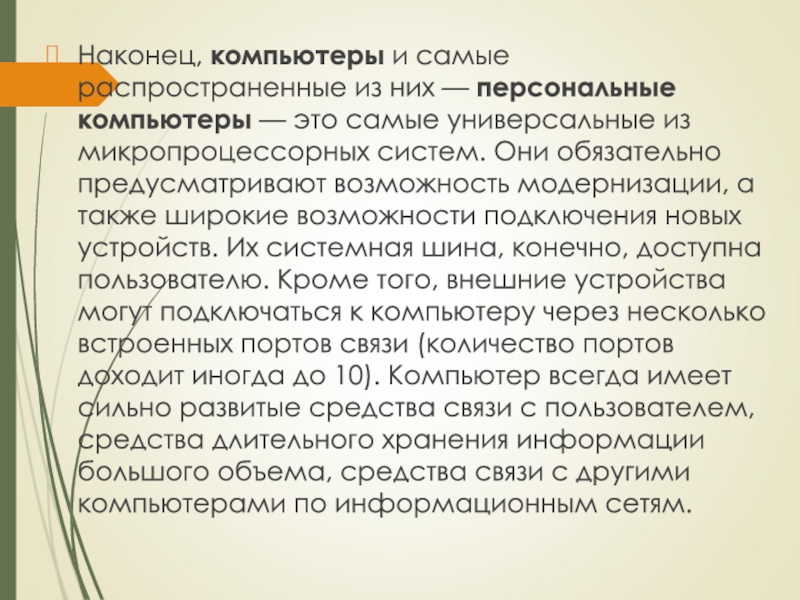

— это самые универсальные из микропроцессорных систем. Они обязательно предусматривают

возможность модернизации, а также широкие возможности подключения новых устройств. Их системная шина, конечно, доступна пользователю. Кроме того, внешние устройства могут подключаться к компьютеру через несколько встроенных портов связи (количество портов доходит иногда до 10). Компьютер всегда имеет сильно развитые средства связи с пользователем, средства длительного хранения информации большого объема, средства связи с другими компьютерами по информационным сетям.
