Объемные насосыОбъемные насосы (двигатели)

Слайды и текст этой презентации

Слайд 1Объемные насосы
Объемные насосы (двигатели)
Отличия (от динамических машин):

Используют потенциальную энергию давления (Р/ρg)
По конструкции

Объемные насосы имеют :
переменную по объему рабочую камеру;
Вход и выход во время работы разобщены (как правило, при помощи клапанов)

Объемные насосыОбъемные насосы (двигатели)Отличия (от динамических машин): Используют потенциальную энергию

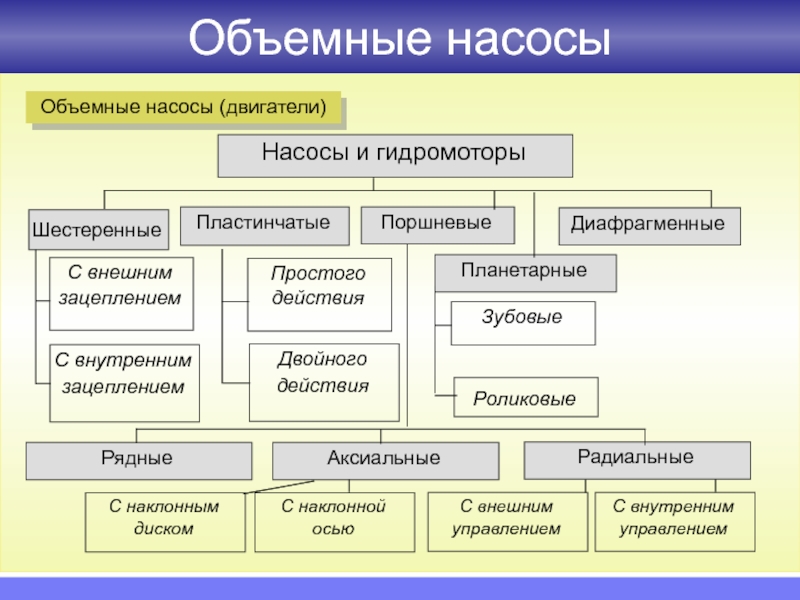

Слайд 2Объемные насосы
Объемные насосы (двигатели)

Объемные насосыОбъемные насосы (двигатели)

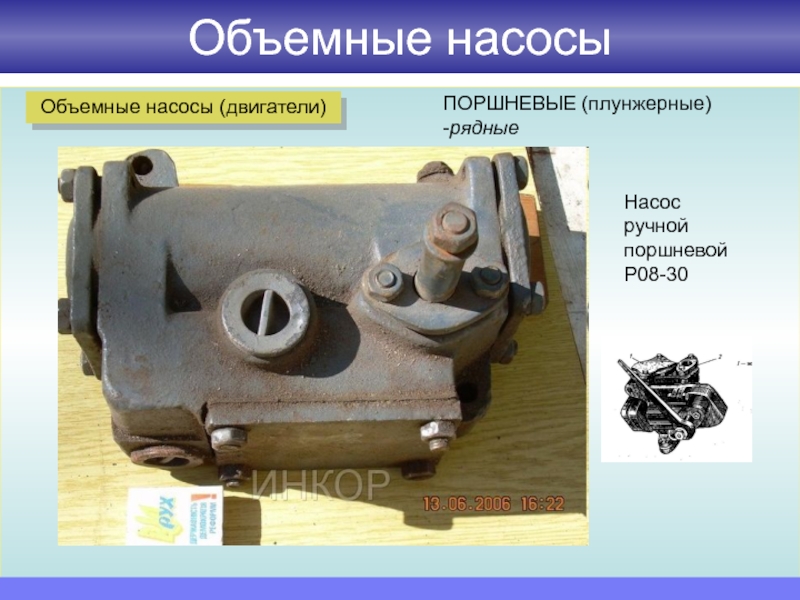

Слайд 3Объемные насосы
Объемные насосы (двигатели)
ПОРШНЕВЫЕ (плунжерные) -рядные
Насос ручной

поршневой Р08-30

Объемные насосыОбъемные насосы (двигатели)ПОРШНЕВЫЕ (плунжерные) -рядныеНасос ручной поршневой Р08-30

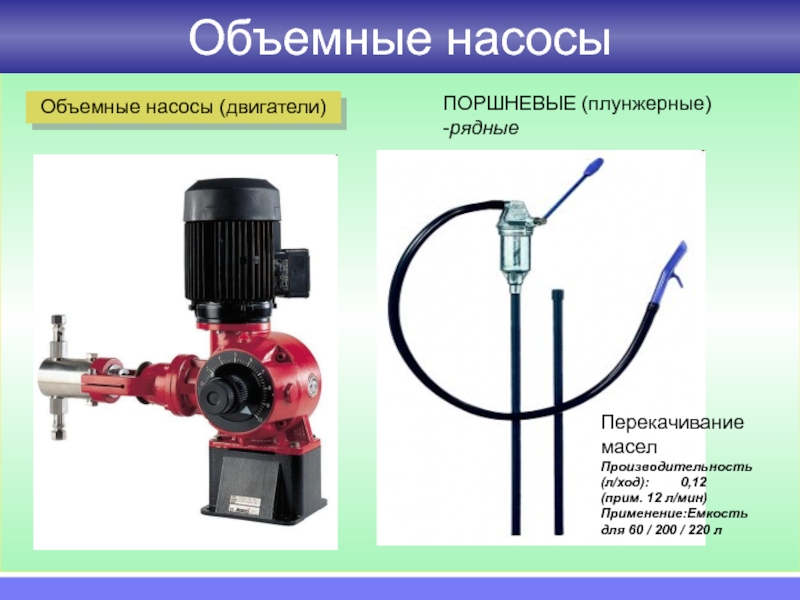

Слайд 4Объемные насосы
Объемные насосы (двигатели)
ПОРШНЕВЫЕ (плунжерные) -рядные
Перекачивание масел
Производительность

(л/ход): 0,12
(прим. 12 л/мин)
Применение:Емкость для 60 / 200 / 220

л

Объемные насосыОбъемные насосы (двигатели)ПОРШНЕВЫЕ (плунжерные) -рядныеПерекачивание маселПроизводительность (л/ход): 0,12 (прим. 12 л/мин)Применение:Емкость для 60 /

Слайд 5Объемные насосы
Объемные насосы (двигатели)
ПОРШНЕВЫЕ (плунжерные) -аксиальные
или аксиально-поршневые
(плунжерные)

Объемные насосыОбъемные насосы (двигатели)ПОРШНЕВЫЕ (плунжерные) -аксиальныеили аксиально-поршневые(плунжерные)

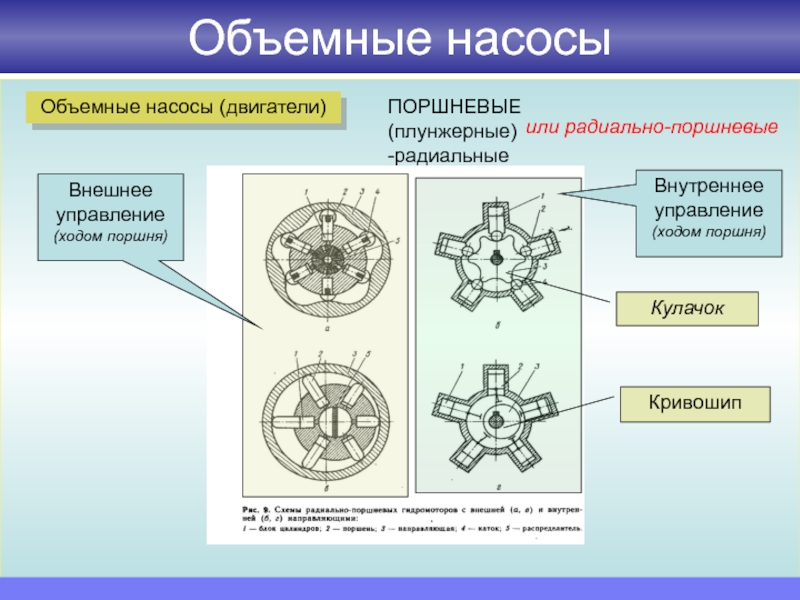

Слайд 6Объемные насосы
Объемные насосы (двигатели)
ПОРШНЕВЫЕ (плунжерные) -радиальные
или радиально-поршневые
Внешнее

управление
(ходом поршня)
Внутреннее управление
(ходом поршня)
Кулачок
Кривошип

Объемные насосыОбъемные насосы (двигатели)ПОРШНЕВЫЕ (плунжерные) -радиальныеили радиально-поршневыеВнешнее управление(ходом поршня)Внутреннее управление(ходом поршня)КулачокКривошип

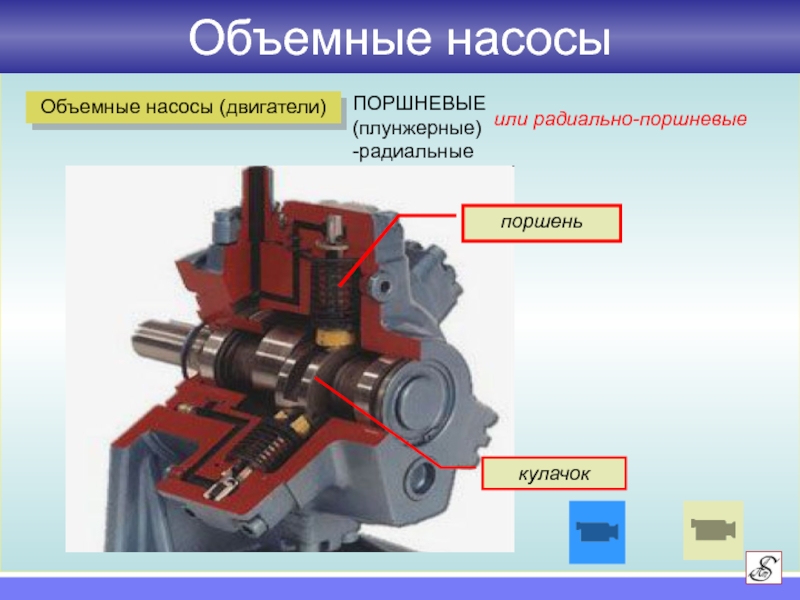

Слайд 7Объемные насосы
Объемные насосы (двигатели)
ПОРШНЕВЫЕ (плунжерные) -радиальные
или радиально-поршневые
кулачок
поршень

Объемные насосыОбъемные насосы (двигатели)ПОРШНЕВЫЕ (плунжерные) -радиальныеили радиально-поршневыекулачокпоршень

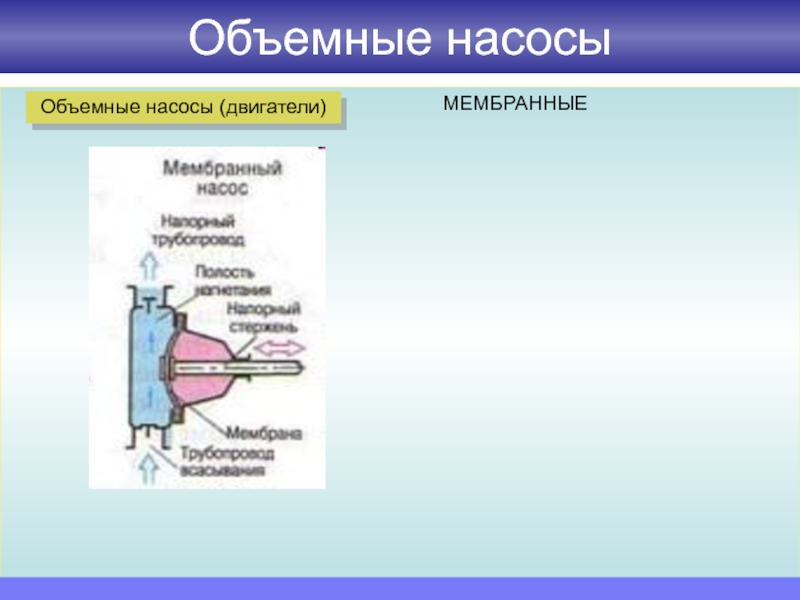

Слайд 8Объемные насосы
Объемные насосы (двигатели)
МЕМБРАННЫЕ

Объемные насосыОбъемные насосы (двигатели)МЕМБРАННЫЕ

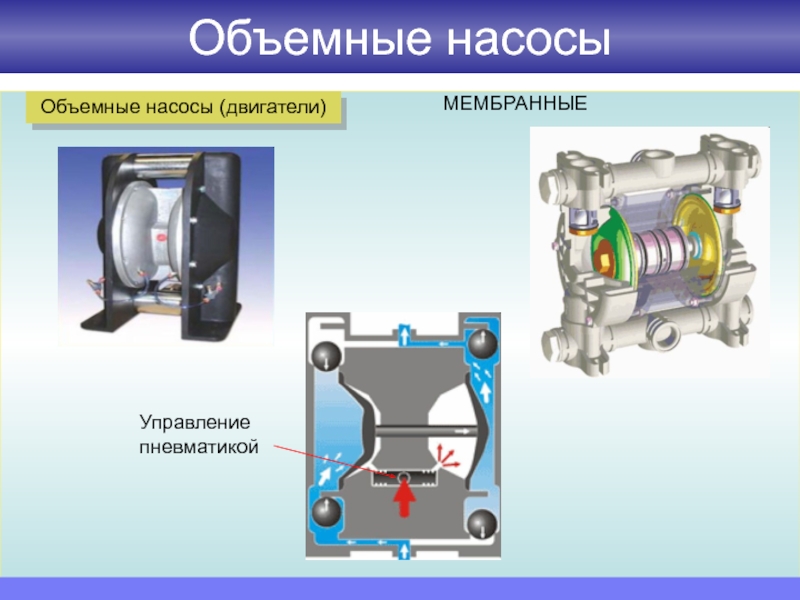

Слайд 9Объемные насосы
Объемные насосы (двигатели)
МЕМБРАННЫЕ
Управление пневматикой

Объемные насосыОбъемные насосы (двигатели)МЕМБРАННЫЕ Управление пневматикой

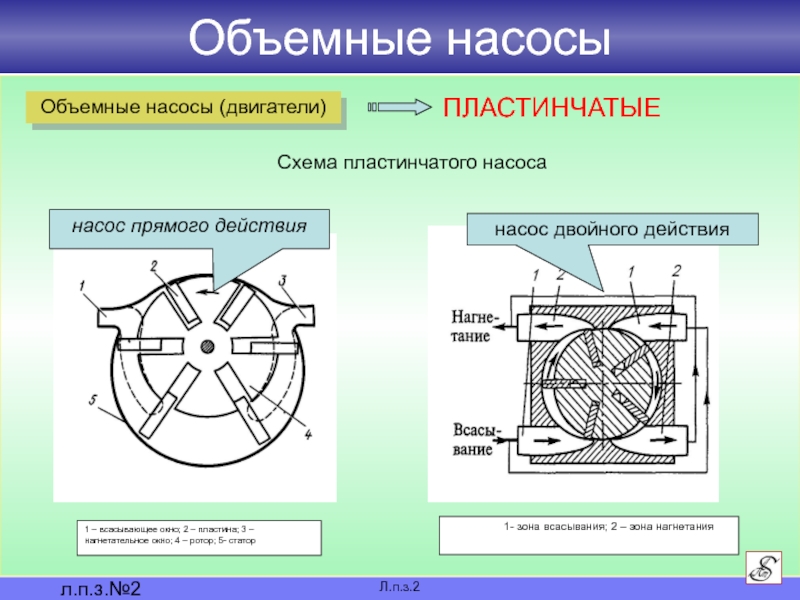

Слайд 10Объемные насосы
Л.п.з.2
л.п.з.№2
Объемные насосы (двигатели)
ПЛАСТИНЧАТЫЕ
1 – всасывающее окно; 2 – пластина;

3 – нагнетательное окно; 4 – ротор; 5- статор
1- зона

всасывания; 2 – зона нагнетания

насос прямого действия

насос двойного действия

Схема пластинчатого насоса

Объемные насосыЛ.п.з.2л.п.з.№2Объемные насосы (двигатели)ПЛАСТИНЧАТЫЕ1 – всасывающее окно; 2 – пластина; 3 – нагнетательное окно; 4 – ротор;

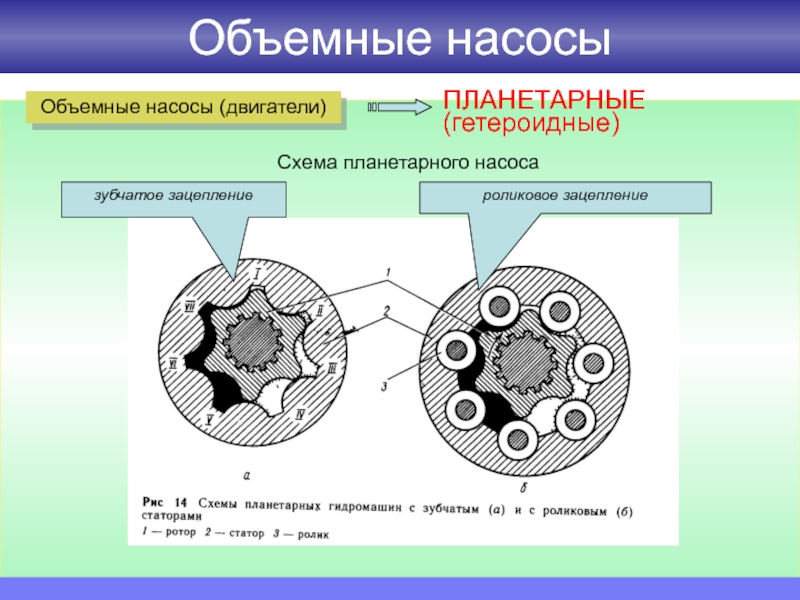

Слайд 11Объемные насосы
Объемные насосы (двигатели)
ПЛАНЕТАРНЫЕ
(гетероидные)
Схема планетарного насоса
зубчатое зацепление
роликовое зацепление

Объемные насосыОбъемные насосы (двигатели)ПЛАНЕТАРНЫЕ(гетероидные)Схема планетарного насосазубчатое зацеплениероликовое зацепление

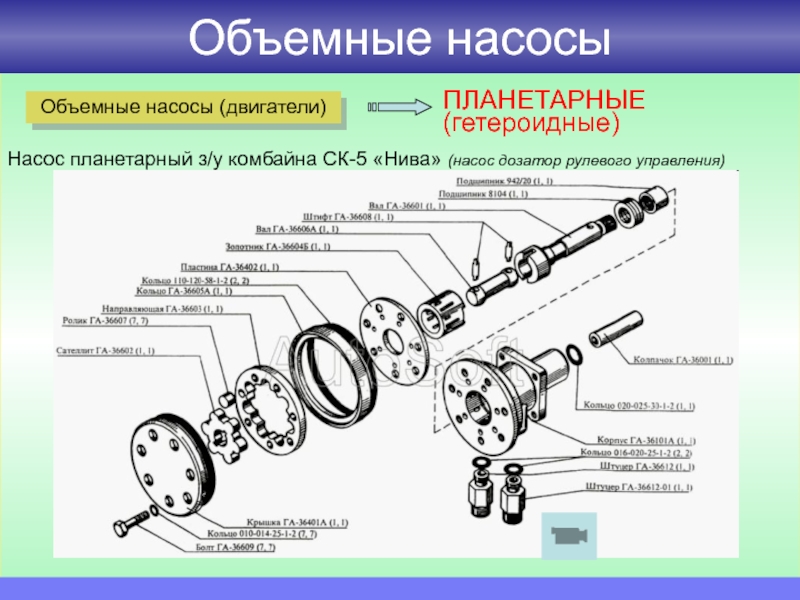

Слайд 12Объемные насосы
Объемные насосы (двигатели)
ПЛАНЕТАРНЫЕ
(гетероидные)
Насос планетарный з/у комбайна СК-5 «Нива» (насос

дозатор рулевого управления)

Объемные насосыОбъемные насосы (двигатели)ПЛАНЕТАРНЫЕ(гетероидные)Насос планетарный з/у комбайна СК-5 «Нива» (насос дозатор рулевого управления)

Слайд 13Объемные насосы
Объемные насосы (двигатели)
ВИНТОВЫЕ
Схема планетарного насоса

Объемные насосыОбъемные насосы (двигатели)ВИНТОВЫЕСхема планетарного насоса

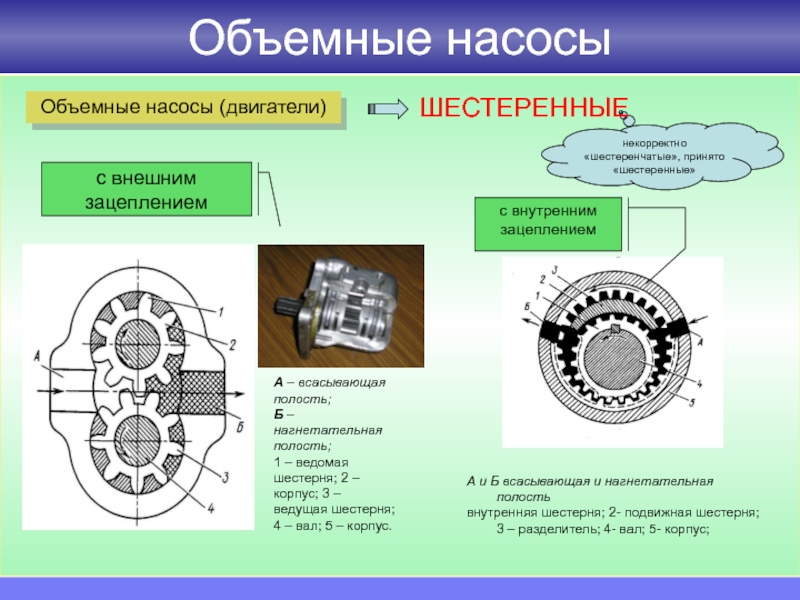

Слайд 14Объемные насосы
Объемные насосы (двигатели)
некорректно «шестеренчатые», принято «шестеренные»
ШЕСТЕРЕННЫЕ
А – всасывающая

полость;
Б – нагнетательная полость;
1 – ведомая шестерня; 2 –

корпус; 3 – ведущая шестерня; 4 – вал; 5 – корпус.

А и Б всасывающая и нагнетательная полость
внутренняя шестерня; 2- подвижная шестерня; 3 – разделитель; 4- вал; 5- корпус;

с внешним зацеплением

с внутренним зацеплением

Объемные насосыОбъемные насосы (двигатели)некорректно «шестеренчатые», принято «шестеренные» ШЕСТЕРЕННЫЕА – всасывающая полость; Б – нагнетательная полость;1 – ведомая
