Практическое занятие в интерактивной форме(с использованием мультимедийной презентации)Тема: Построение топографического плана участкаЦель: Запроектировать ровную земную поверхность с нулевым балансом земляных масс.Задачи: -

Главная
Разное
Построение топографического плана участка

Слайды и текст этой презентации

Слайд 1Министерство образования и науки ЛНР
Алчевский строительный колледж ДонГТУ
Открытое занятие на

тему:
«Построение топографического плана участка».
Учебная дисциплина ОП.04. Основы геодезии
Специальность 08.02.01:

«Строительство и эксплуатация зданий и сооружений»

Разработал: Тришкин Э.И. - преподаватель предметов общепрофессиональной и профессионально-
теоретической подготовки

Алчевск, 2017

Министерство образования и науки ЛНРАлчевский строительный колледж ДонГТУОткрытое занятие на тему: «Построение топографического плана участка».Учебная дисциплина ОП.04.

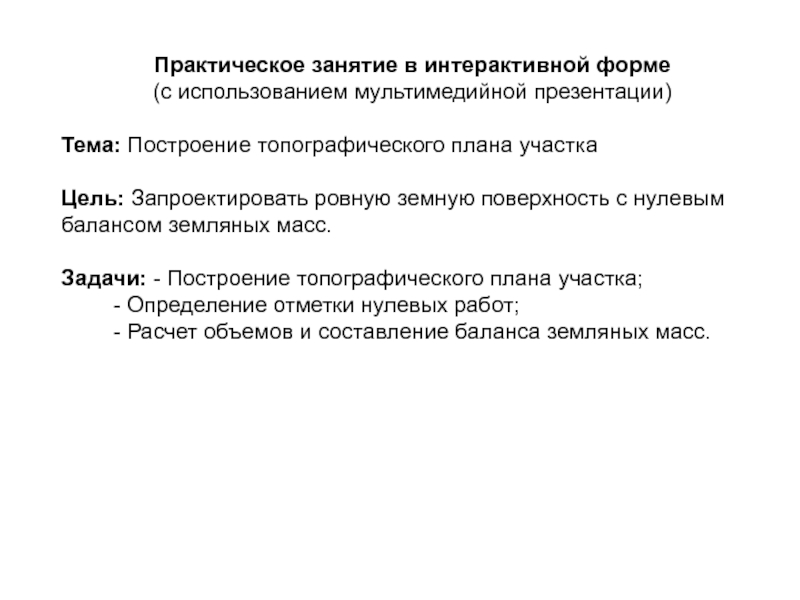

Слайд 2Практическое занятие в интерактивной форме
(с использованием мультимедийной презентации)

Тема: Построение топографического

плана участка

Цель: Запроектировать ровную земную поверхность с нулевым

балансом земляных масс.

Задачи: - Построение топографического плана участка;
- Определение отметки нулевых работ;
- Расчет объемов и составление баланса земляных масс.

Практическое занятие в интерактивной форме(с использованием мультимедийной презентации)Тема: Построение топографического плана участкаЦель: Запроектировать ровную земную поверхность с

Слайд 3 Топографический план – это уменьшенное подробное изображение небольшого участка местности,

на котором отображаются все объекты этой местности в системе принятых

для данного масштаба условных знаков, а также рельеф этой местности, выраженный численными отметками и горизонталями.

Топографический план – это уменьшенное подробное изображение небольшого участка местности, на котором отображаются все объекты этой местности

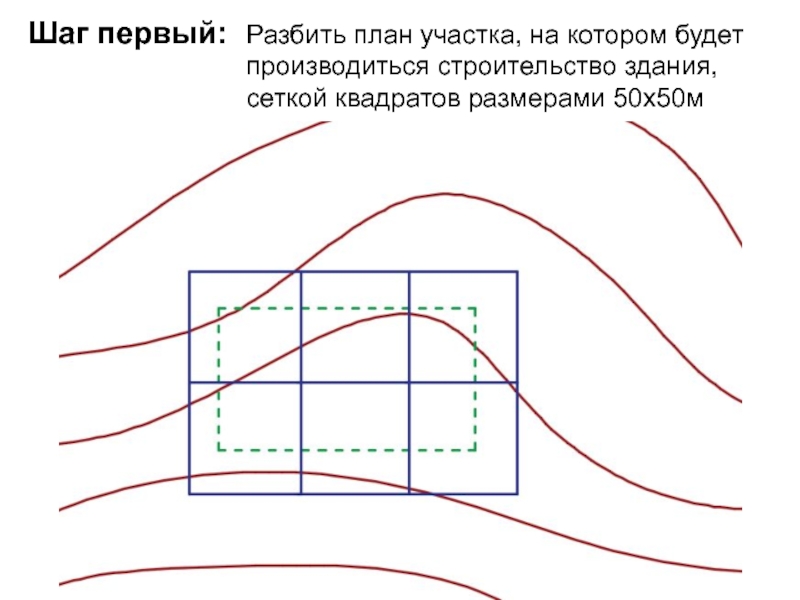

Слайд 7Шаг первый:
Разбить план участка, на котором будет производиться строительство здания,

сеткой квадратов размерами 50х50м

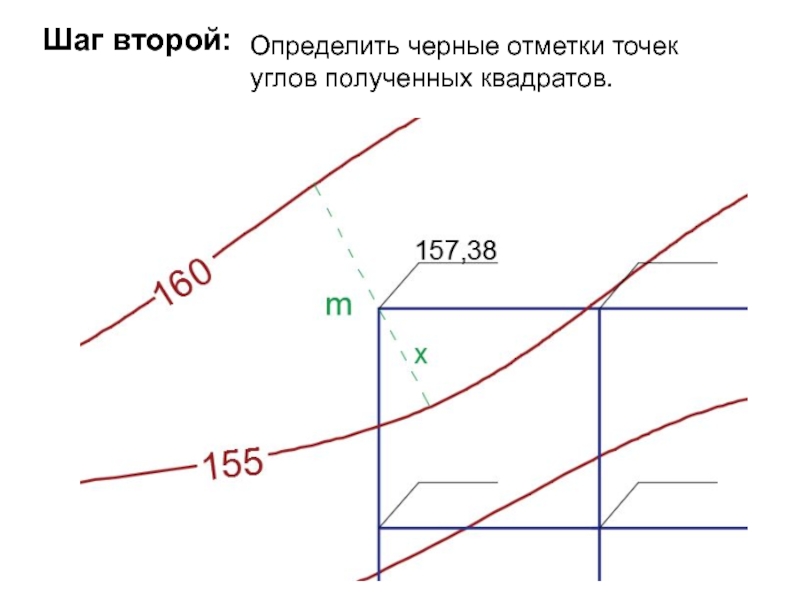

Слайд 8Шаг второй:
Определить черные отметки точек углов полученных квадратов.

Слайд 9Напоминание!
установить отметки горизонталей, между которыми она расположена;
измерить величину заложения горизонталей

m и расстояние в плане от горизонтали до точки х;
рассчитать

превышение по формуле

Чтобы определить высоту точки необходимо:

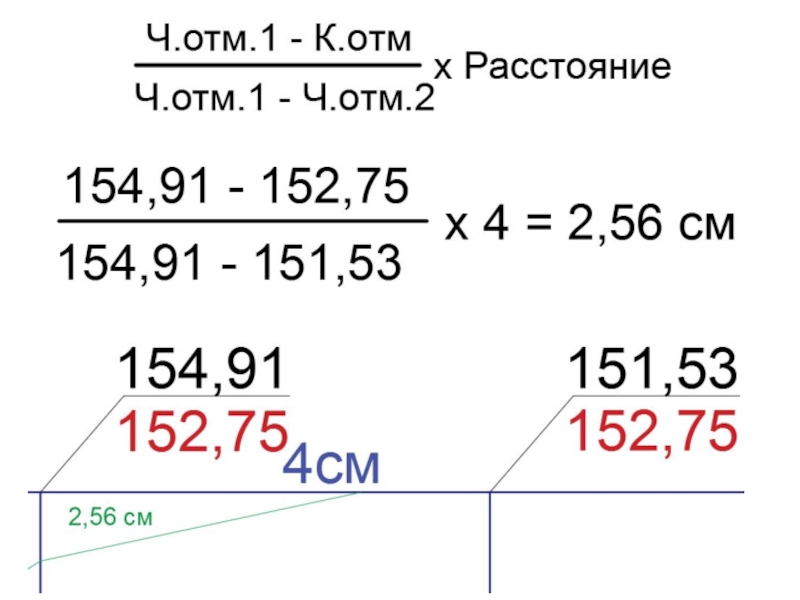

hx = (x/m)hc

Способ интерполяции высот

Напоминание!установить отметки горизонталей, между которыми она расположена;измерить величину заложения горизонталей m и расстояние в плане от горизонтали

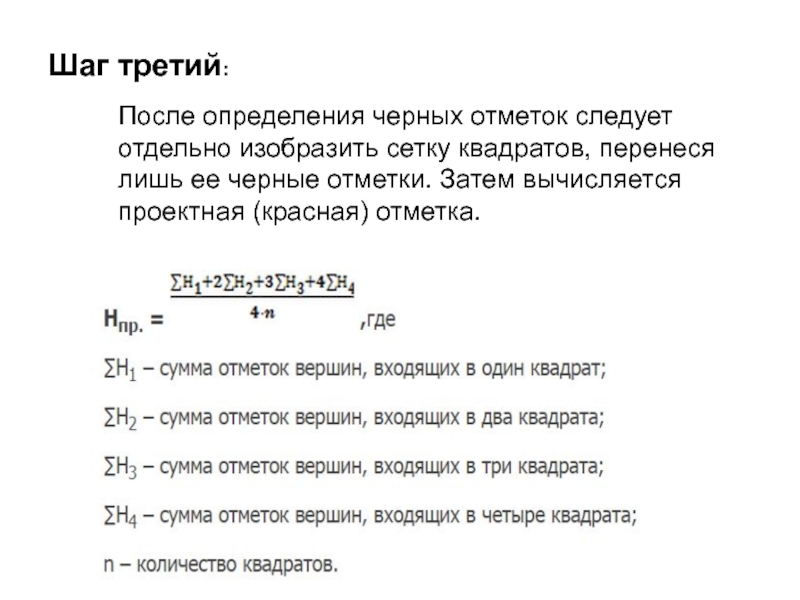

Слайд 10После определения черных отметок следует отдельно изобразить сетку квадратов, перенеся

лишь ее черные отметки. Затем вычисляется проектная (красная) отметка.

Шаг третий:

После определения черных отметок следует отдельно изобразить сетку квадратов, перенеся лишь ее черные отметки. Затем вычисляется проектная

Слайд 11Шаг четвертый:
Записываем красные отметки и наносим линию нулевых работ.

Слайд 12

Слайд 13Шаг пятый:
Определяем рабочие отметки:

Слайд 14Шаг шестой:
Подсчитаем объём земляных масс.
Баланс земляных масс.

Слайд 15Формулы для определения площади фигур
