Слайд 1Задание для гр.344-А по учебной дисциплине: «Автомобильные эксплуатационные материалы»:
- законспектировать
лабораторную работу № 3 по теме: «Определение качества дизельного топлива»
по презентации указанной ниже;
- конспекты представить преподавателю для выставления оценки в журнал
ЛАБОРАТОРНАЯ РАБОТА №3
ТЕМА: «ОПРЕДЕЛЕНИЕ КАЧЕСТВА ДИЗЕЛЬНОГО ТОПЛИВА»
Преподаватель: Юрьев А.Б.

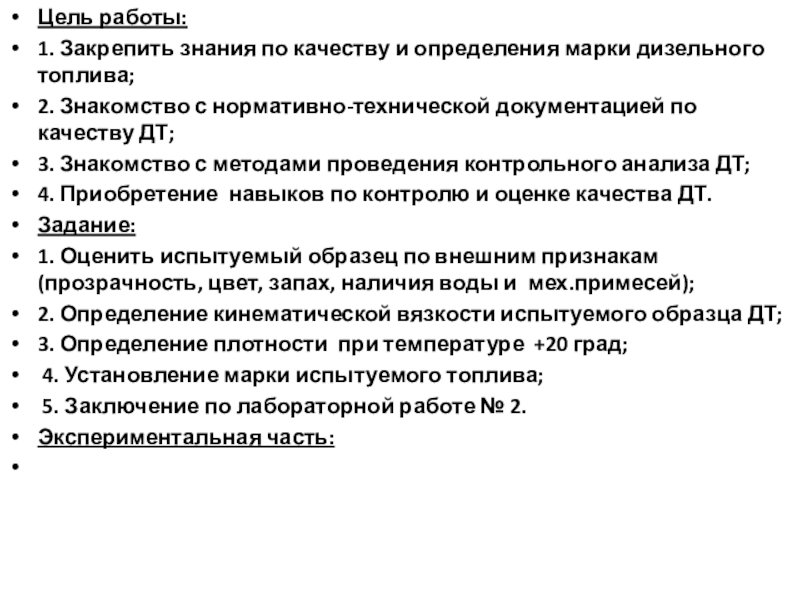

Слайд 2
Цель работы:
1. Закрепить знания по качеству и определения марки
дизельного топлива;
2. Знакомство с нормативно-технической документацией по качеству ДТ;
3. Знакомство
с методами проведения контрольного анализа ДТ;
4. Приобретение навыков по контролю и оценке качества ДТ.
Задание:
1. Оценить испытуемый образец по внешним признакам (прозрачность, цвет, запах, наличия воды и мех.примесей);
2. Определение кинематической вязкости испытуемого образца ДТ;
3. Определение плотности при температуре +20 град;
4. Установление марки испытуемого топлива;
5. Заключение по лабораторной работе № 2.
Экспериментальная часть:

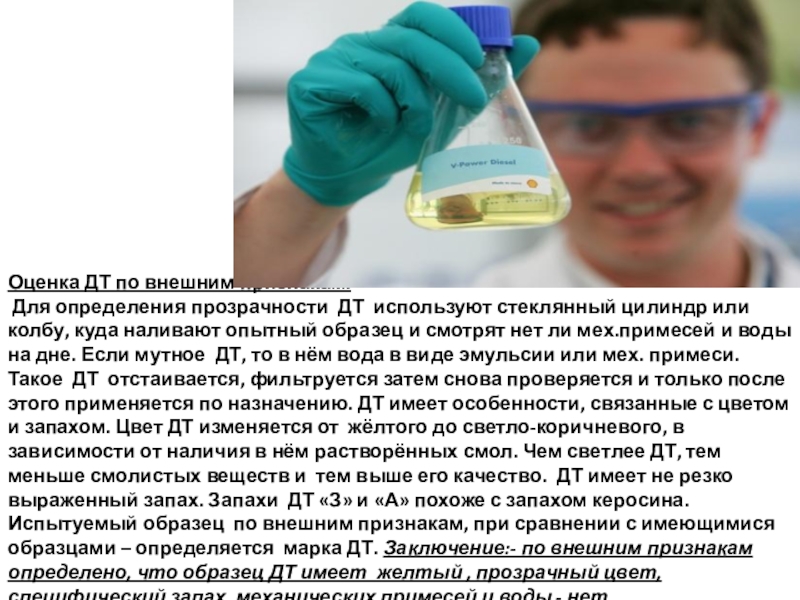

Слайд 3
Оценка ДТ по внешним признакам.
Для определения прозрачности ДТ используют
стеклянный цилиндр или колбу, куда наливают опытный образец и смотрят
нет ли мех.примесей и воды на дне. Если мутное ДТ, то в нём вода в виде эмульсии или мех. примеси. Такое ДТ отстаивается, фильтруется затем снова проверяется и только после этого применяется по назначению. ДТ имеет особенности, связанные с цветом и запахом. Цвет ДТ изменяется от жёлтого до светло-коричневого, в зависимости от наличия в нём растворённых смол. Чем светлее ДТ, тем меньше смолистых веществ и тем выше его качество. ДТ имеет не резко выраженный запах. Запахи ДТ «З» и «А» похоже с запахом керосина. Испытуемый образец по внешним признакам, при сравнении с имеющимися образцами – определяется марка ДТ. Заключение:- по внешним признакам определено, что образец ДТ имеет желтый , прозрачный цвет, специфический запах, механических примесей и воды - нет

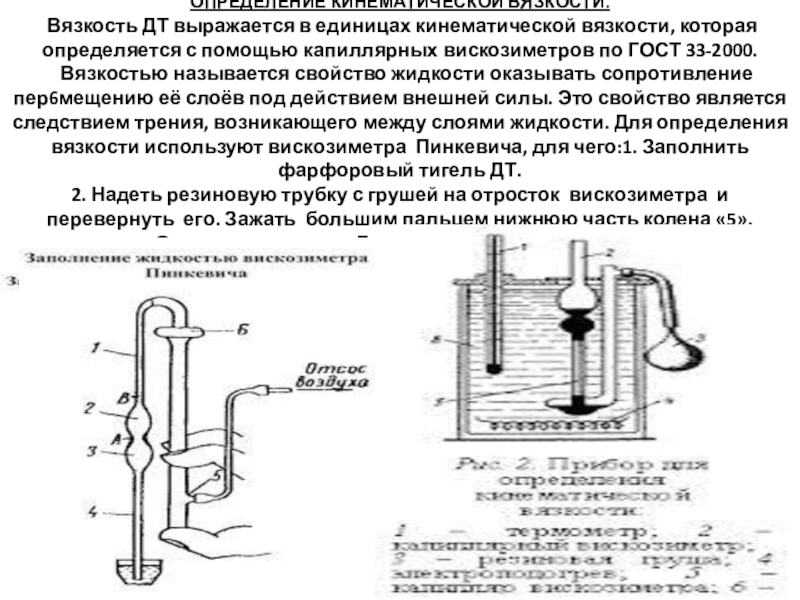

Слайд 4ОПРЕДЕЛЕНИЕ КИНЕМАТИЧЕСКОЙ ВЯЗКОСТИ.
Вязкость ДТ выражается в единицах кинематической вязкости,
которая определяется с помощью капиллярных вискозиметров по ГОСТ 33-2000.
Вязкостью называется свойство жидкости оказывать сопротивление пер6мещению её слоёв под действием внешней силы. Это свойство является следствием трения, возникающего между слоями жидкости. Для определения вязкости используют вискозиметра Пинкевича, для чего:1. Заполнить фарфоровый тигель ДТ.
2. Надеть резиновую трубку с грушей на отросток вискозиметра и перевернуть его. Зажать большим пальцем нижнюю часть колена «5». Опустить в тигель с ДТ нижнюю часть трубки «4».

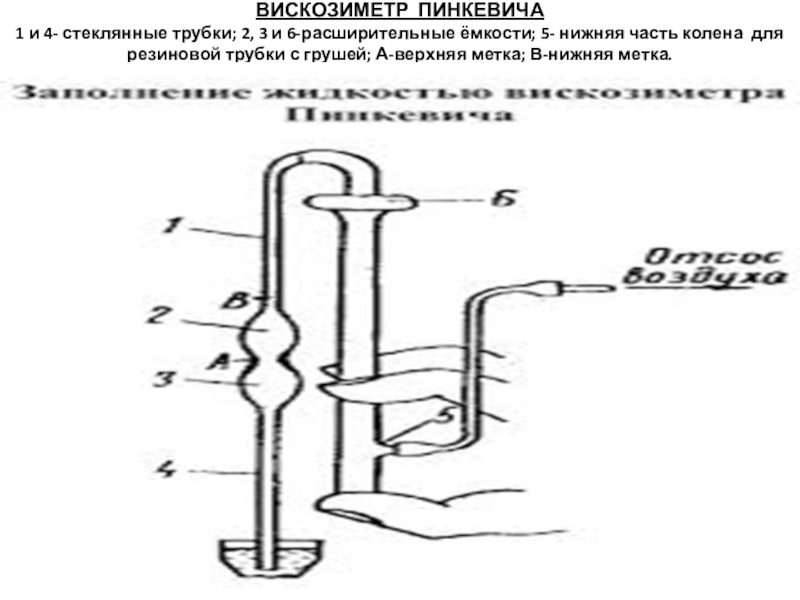

Слайд 5ВИСКОЗИМЕТР ПИНКЕВИЧА
1 и 4- стеклянные трубки; 2, 3 и 6-расширительные
ёмкости; 5- нижняя часть колена для резиновой трубки с грушей;
А-верхняя метка; В-нижняя метка.

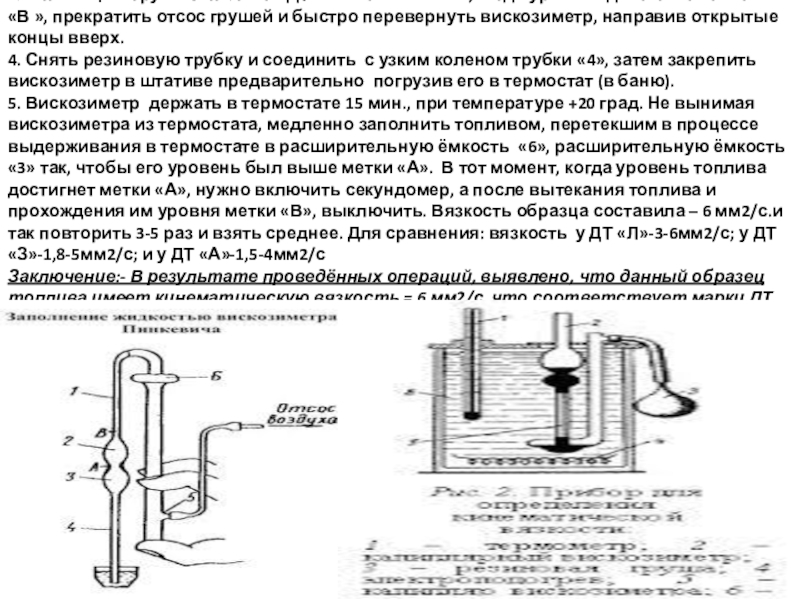

Слайд 73. С помощью груши заполнить ДТ ёмкости «2» и «3»,
когда уровень достигнет отметки «В », прекратить отсос грушей и
быстро перевернуть вискозиметр, направив открытые концы вверх.
4. Снять резиновую трубку и соединить с узким коленом трубки «4», затем закрепить вискозиметр в штативе предварительно погрузив его в термостат (в баню).
5. Вискозиметр держать в термостате 15 мин., при температуре +20 град. Не вынимая вискозиметра из термостата, медленно заполнить топливом, перетекшим в процессе выдерживания в термостате в расширительную ёмкость «6», расширительную ёмкость «3» так, чтобы его уровень был выше метки «А». В тот момент, когда уровень топлива достигнет метки «А», нужно включить секундомер, а после вытекания топлива и прохождения им уровня метки «В», выключить. Вязкость образца составила – 6 мм2/с.и так повторить 3-5 раз и взять среднее. Для сравнения: вязкость у ДТ «Л»-3-6мм2/с; у ДТ «З»-1,8-5мм2/с; и у ДТ «А»-1,5-4мм2/с
Заключение:- В результате проведённых операций, выявлено, что данный образец топлива имеет кинематическую вязкость = 6 мм2/с, что соответствует марки ДТ «Л»
Слайд 8Определение плотности ДТ при температуре +20 град.
Для определения плотности
ДТ стеклянный цилиндр устанавливают на ровной поверхности и наливают в
него испытуемый образец ДТ. Ареометр медленно погружают в ДТ до момента его всплытия. Отсчёт производят по верхнему краю мениска. Температуру определяют по нижней части. Плотность ДТ указывают при температуре +20 град, р20=рt + у(t-20), где: рt =0,863 г/см3, у=0, 000857, t=+17 град. Определить р20град.? Мы определили плотность при +20 град. = ?. Сравним:
ДТ «Л» – 0,860г/см3; ДТ «З» – 0,840г/см3; ДТ «А» = 0,830г/см3.
Заключение:- представленный образец по плотности соответствует марки ДТ «Л», т.к. имеет плотность при +20 град.: =0,…г/см3.
Слайд 9Установление марки ДТ:
Данные, полученные в процессе проведения
испытания заносятся в таблицу.
Для сравнения цетановых чисел; ДТ «Л»
=45; ДТ «З» = 45 и ДТ «А» = 45.
Вывод: испытуемый образец ДТ по оценочным показателям соответствует ДТ марки «Л». Заключение по лабораторной работе № 2:

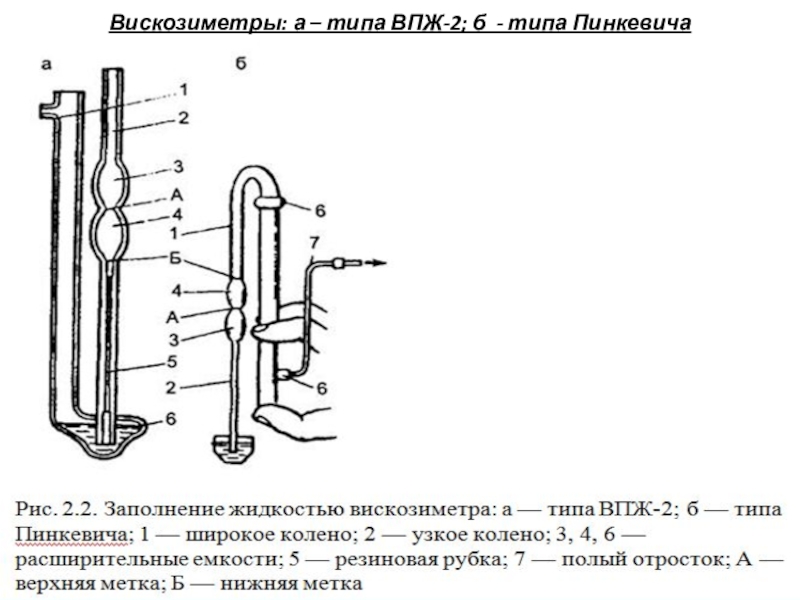

Слайд 11Вискозиметры: а – типа ВПЖ-2; б - типа Пинкевича
