Слайд 1Будівлі і споруди та їх поведінка в умовах пожежі
Частина 3.
Згинальні
та стиснуті будівельні елементи
Слайд 2ПЛАН ЛЕКЦІЇ:
1. Граничні стани дерев`яних конструкцій.
2. Розрахункові характеристики дерев`яних
конструкцій.
3. Загальний порядок розрахунку стиснутих дерев`яних конструкцій.

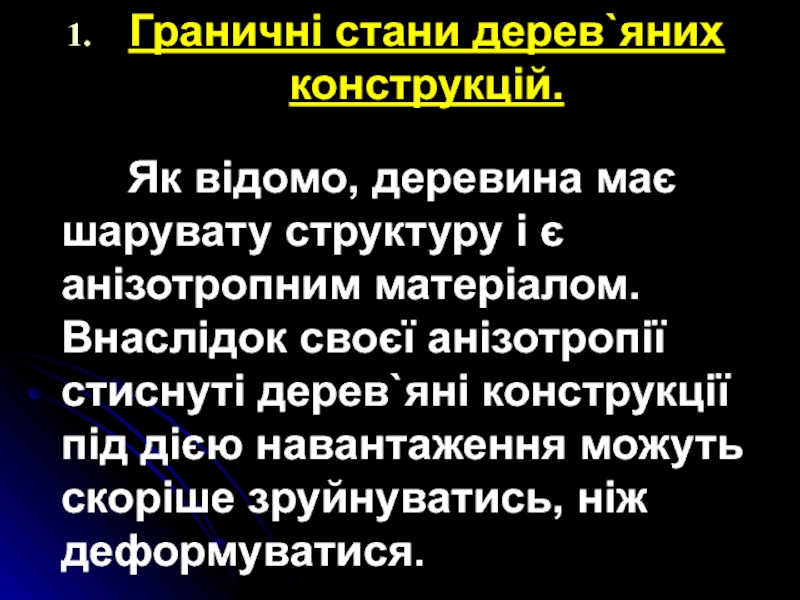

Слайд 3Граничні стани дерев`яних конструкцій.
Як відомо, деревина має шарувату структуру і
є анізотропним матеріалом. Внаслідок своєї анізотропії стиснуті дерев`яні конструкції під
дією навантаження можуть скоріше зруйнуватись, ніж деформуватися.
Слайд 4

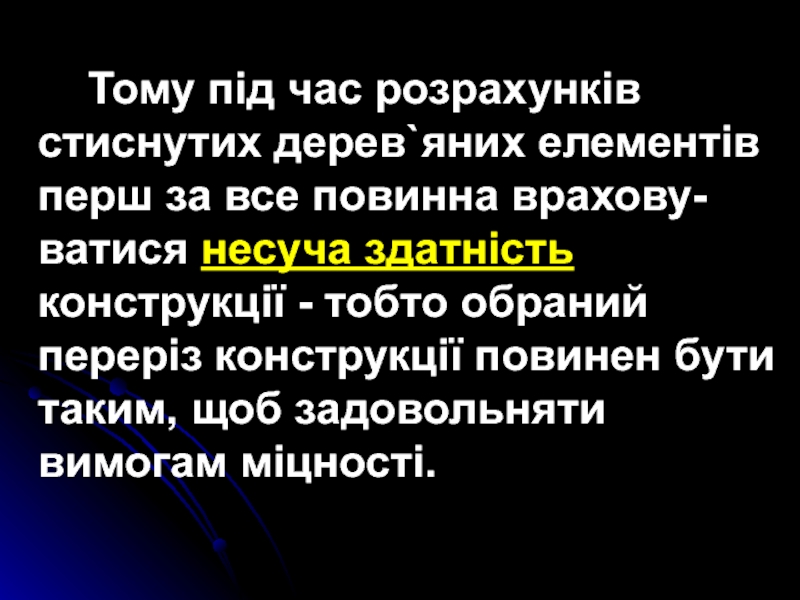

Тому під час розрахунків стиснутих дерев`яних елементів перш за все
повинна врахову-ватися несуча здатність конструкції - тобто обраний переріз конструкції
повинен бути таким, щоб задовольняти вимогам міцності.
Слайд 5
Отже, вертикальні стиснуті дерев’яні конструкції недоцільно розраховувати за втратою жорсткості
(за 2-м граничним станом), оскільки руйнування дерев’яних стійок відбувається раніше,
ніж деформація.

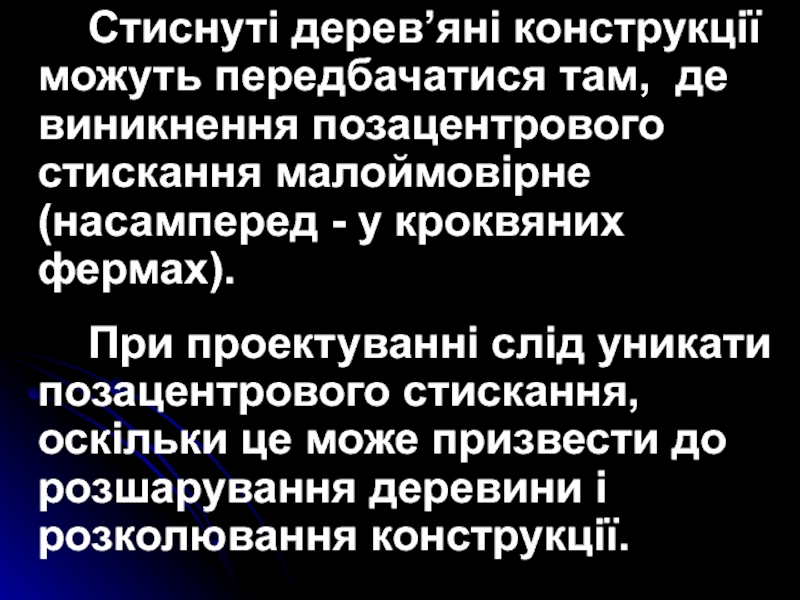

Слайд 6 Стиснуті дерев’яні конструкції можуть передбачатися там, де виникнення позацентрового стискання
малоймовірне (насамперед - у кроквяних фермах).
При проектуванні слід уникати позацентрового
стискання, оскільки це може призвести до розшарування деревини і розколювання конструкції.

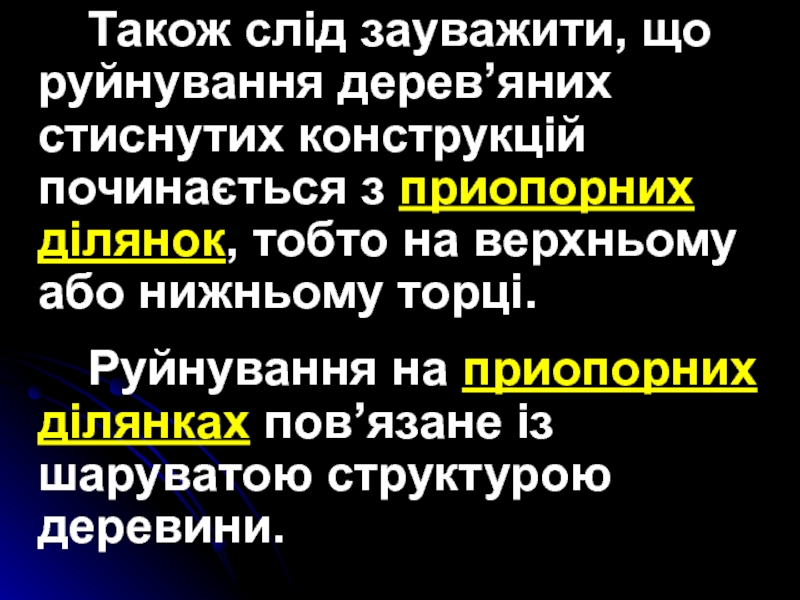

Слайд 7 Також слід зауважити, що руйнування дерев’яних стиснутих конструкцій починається з
приопорних ділянок, тобто на верхньому або нижньому торці.
Руйнування на приопорних
ділянках пов’язане із шаруватою структурою деревини.

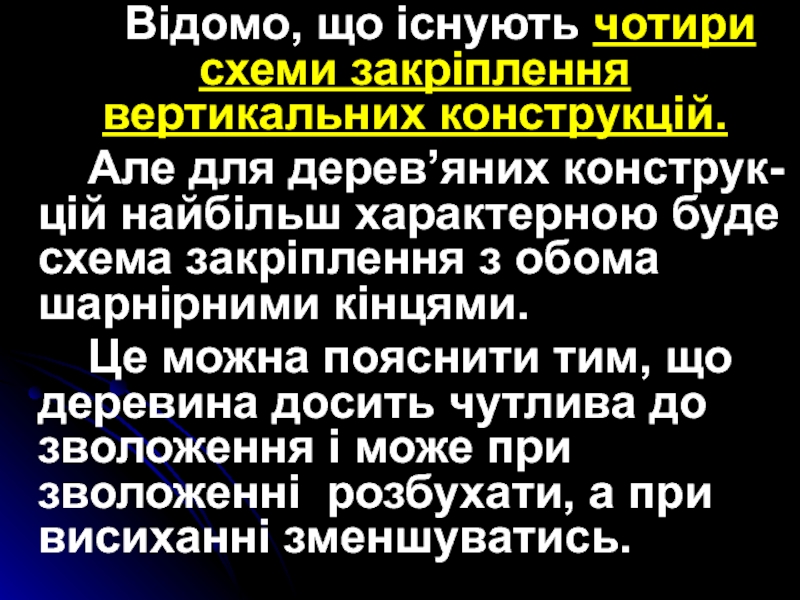

Слайд 8 Відомо, що існують чотири схеми закріплення вертикальних конструкцій.
Але для дерев’яних
конструк-цій найбільш характерною буде схема закріплення з обома шарнірними кінцями.
Це
можна пояснити тим, що деревина досить чутлива до зволоження і може при зволоженні розбухати, а при висиханні зменшуватись.
Слайд 9
Якщо пробувати закріпити дерев`яні конструкції жорстко, то внаслідок перемінних розбухань
і всихань деревини такий жорсткий вузол просто розхитається, що призведе
до руйнування конструкції.Тому жорстка фіксація дерев’яних конструкцій не доцільна.
Слайд 10 2. Розрахункові характеристики дерев`яних конструкцій.
Як відомо, будь-яка деревина має так
звані пороки:
сучки;
червоточини;
навскісне розшарування шарів.
Слайд 11
Слід зауважити, що використання деревини із навскісним розташуванням шарів
для виготовлення дерев`яних стійок категорично не припускається, оскільки це призведе
до передчасного зсуву шарів деревини і розколювання.

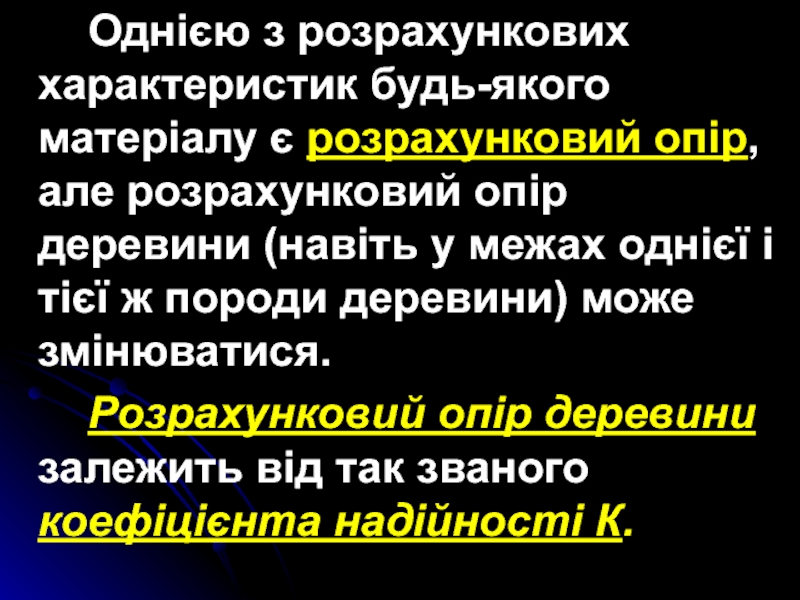

Слайд 12 Однією з розрахункових характеристик будь-якого матеріалу є розрахунковий опір, але
розрахунковий опір деревини (навіть у межах однієї і тієї ж
породи деревини) може змінюватися.Розрахунковий опір деревини залежить від так званого коефіцієнта надійності К.

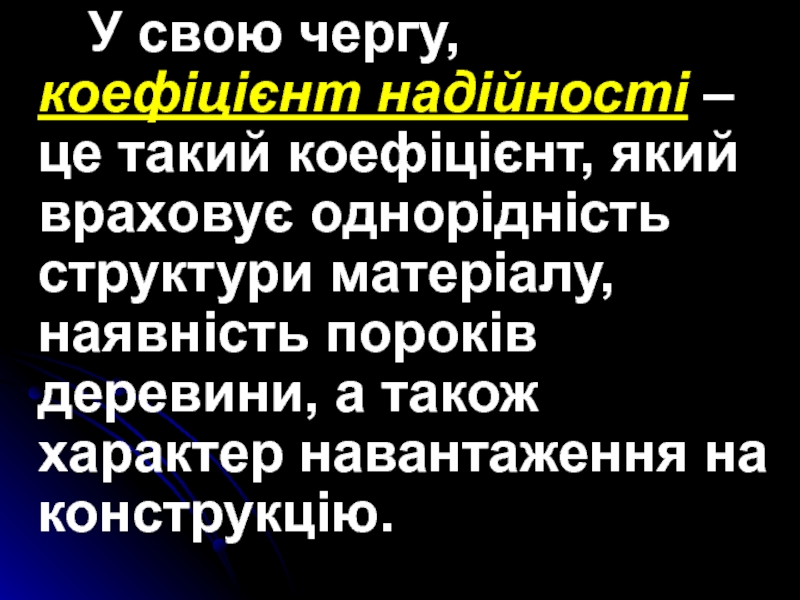

Слайд 13 У свою чергу, коефіцієнт надійності – це такий коефіцієнт, який
враховує однорідність структури матеріалу, наявність пороків деревини, а також характер
навантаження на конструкцію.
Слайд 14 Загалом, для розрахунку дерев`яних конструкцій необхідні наступні характеристики:
розрахунковий опір;
модуль пружності;
модуль
зсуву;
коефіцієнт Пуассона, який характеризує поперечні деформації конструкції.

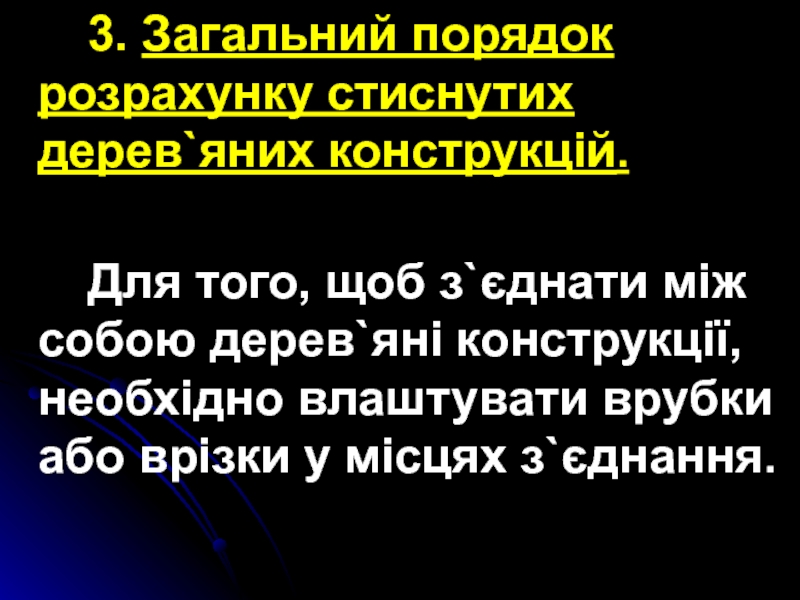

Слайд 15 3. Загальний порядок розрахунку стиснутих дерев`яних конструкцій.
Для того, щоб з`єднати
між собою дерев`яні конструкції, необхідно влаштувати врубки або врізки у
місцях з`єднання.
Слайд 16

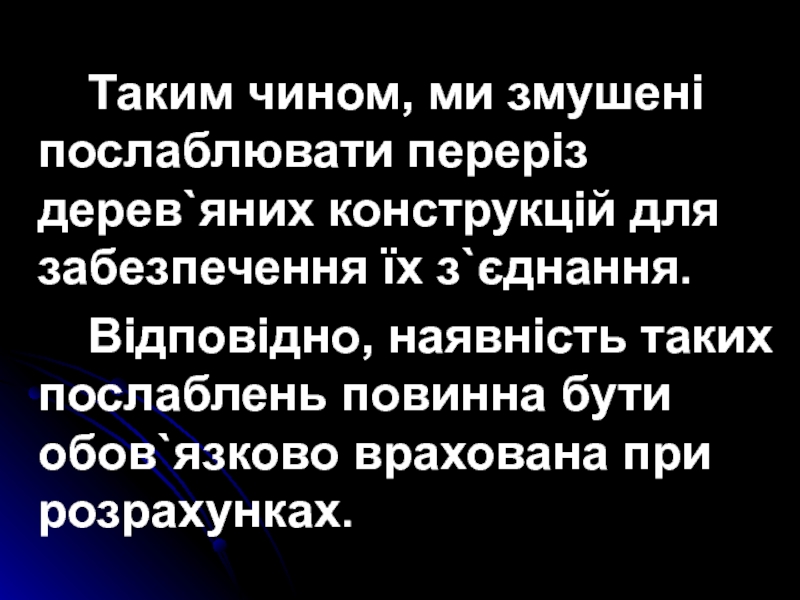

Таким чином, ми змушені послаблювати переріз дерев`яних конструкцій для забезпечення
їх з`єднання.
Відповідно, наявність таких послаблень повинна бути обов`язково врахована при
розрахунках.

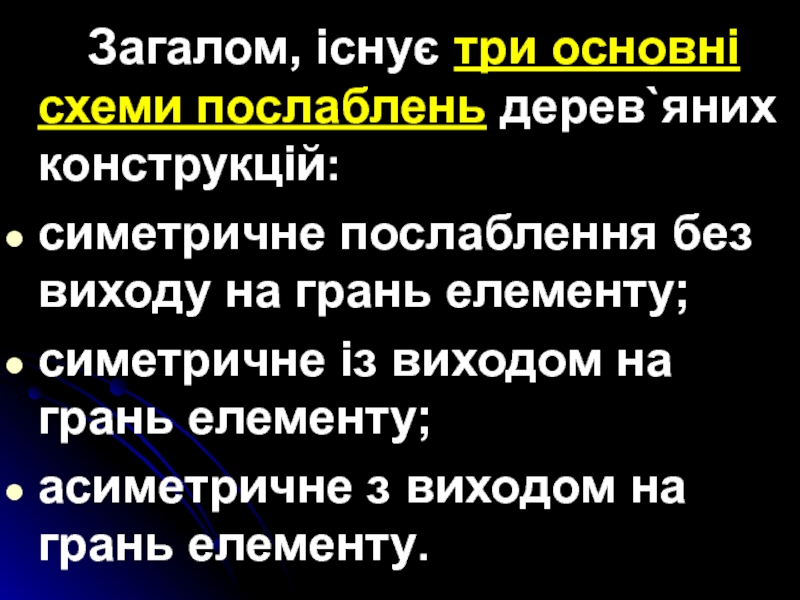

Слайд 17 Загалом, існує три основні схеми послаблень дерев`яних конструкцій:
симетричне послаблення без
виходу на грань елементу;
симетричне із виходом на грань елементу;
асиметричне з
виходом на грань елементу.

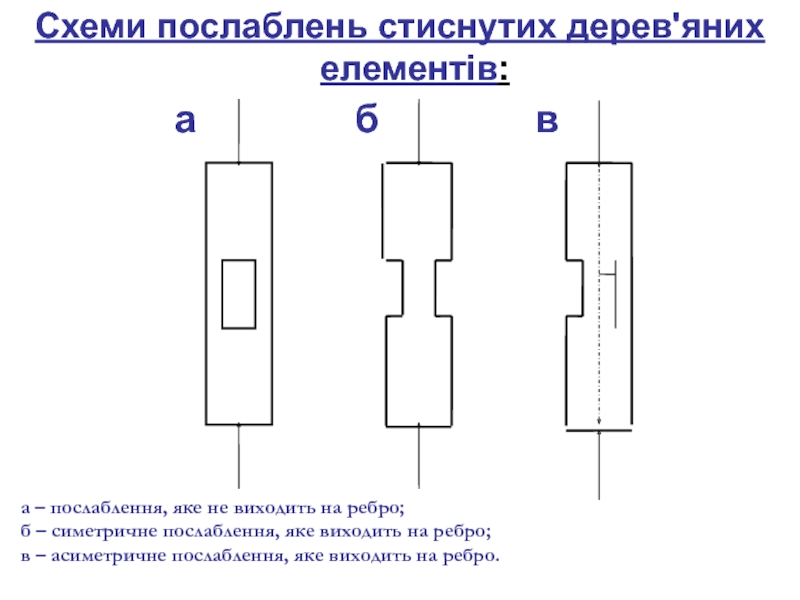

Слайд 18Схеми послаблень стиснутих дерев'яних елементів:
а – послаблення, яке не виходить
на ребро;
б – симетричне послаблення, яке виходить на ребро;
в –
асиметричне послаблення, яке виходить на ребро.

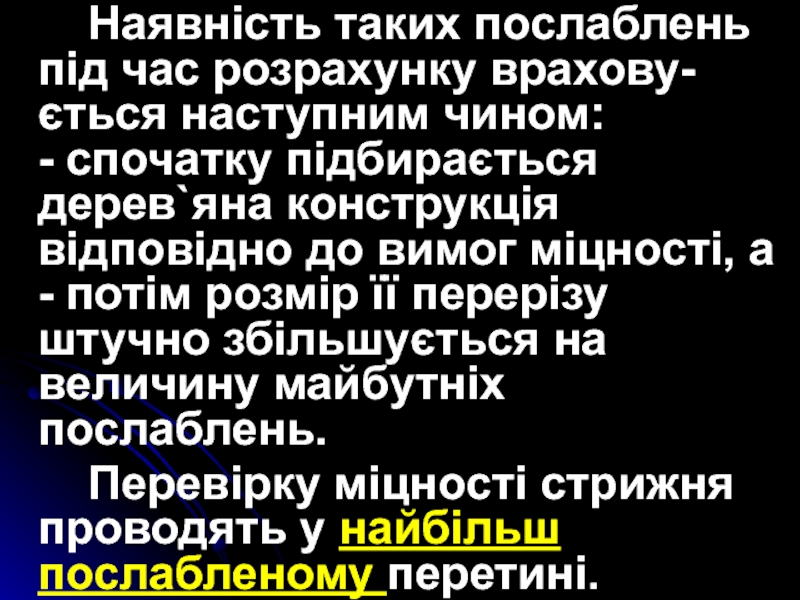

Слайд 19 Наявність таких послаблень під час розрахунку врахову-ється наступним чином: -
спочатку підбирається дерев`яна конструкція відповідно до вимог міцності, а -
потім розмір її перерізу штучно збільшується на величину майбутніх послаблень.Перевірку міцності стрижня проводять у найбільш послабленому перетині.
Слайд 20

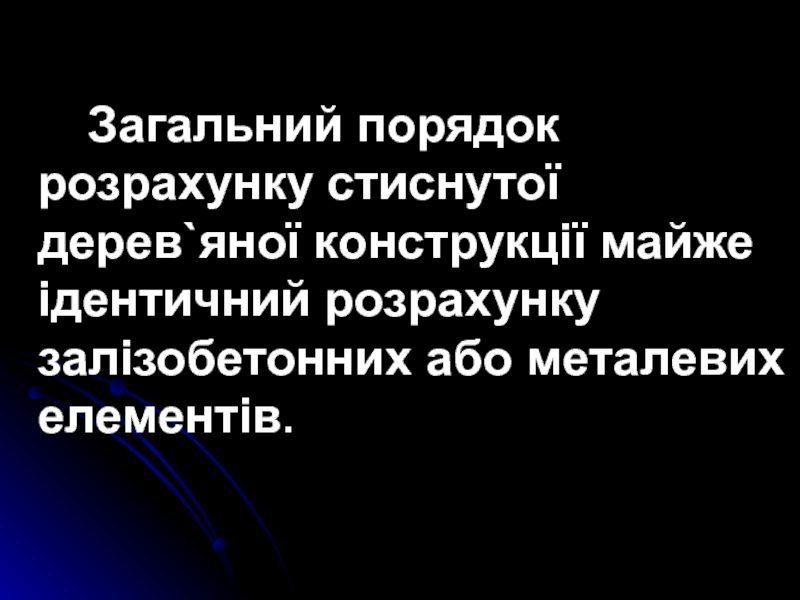

Загальний порядок розрахунку стиснутої дерев`яної конструкції майже ідентичний розрахунку залізобетонних
або металевих елементів.

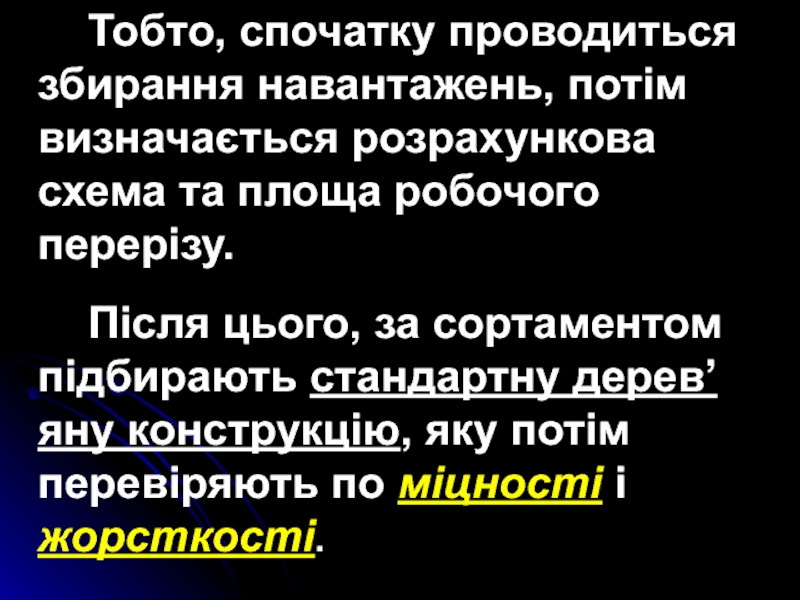

Слайд 21 Тобто, спочатку проводиться збирання навантажень, потім визначається розрахункова схема та
площа робочого перерізу.
Після цього, за сортаментом підбирають стандартну дерев’яну конструкцію,
яку потім перевіряють по міцності і жорсткості.
Слайд 22

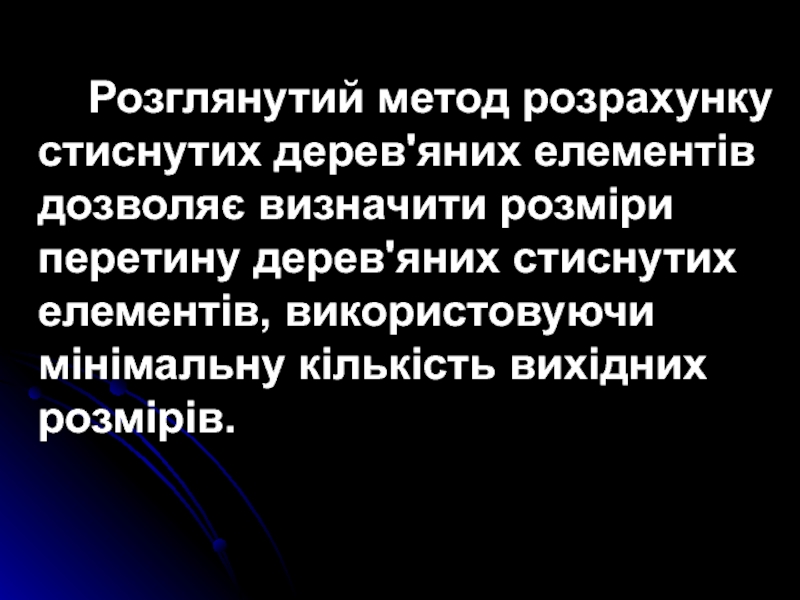

Розглянутий метод розрахунку стиснутих дерев'яних елементів дозволяє визначити розміри перетину
дерев'яних стиснутих елементів, використовуючи мінімальну кількість вихідних розмірів.
Слайд 23

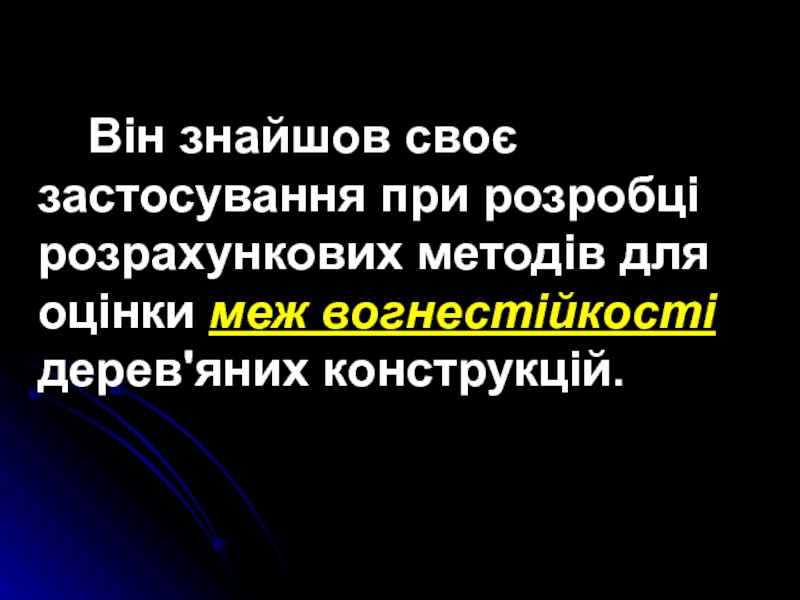

Він знайшов своє застосування при розробці розрахункових методів для оцінки
меж вогнестійкості дерев'яних конструкцій.
