МЕТОДЫ СПУТНИКОВЫХ ОПРЕДЕЛЕНИЙ

Слайды и текст этой презентации

Слайд 1МЕТОДЫ СПУТНИКОВЫХ ОПРЕДЕЛЕНИЙ

Слайд 2Классификация методов спутниковых определений

Слайд 3Абсолютные спутниковые определения
Автономные
Дифференциальные

Слайд 4Дифференциальные спутниковые измерения с использованием стационарных базовых станций

Слайд 5Принцип относительных спутниковых измерений

Слайд 6Режим «Реоккупация»

Слайд 7Режим измерений «стой-иди» (Stop & go)

Слайд 8Схемы геодезических спутниковых измерений
радиальная (лучевая);
сетевая.

Слайд 9Сдвоенная лучевая схема

Слайд 10Сетевая схема спутниковых измерений

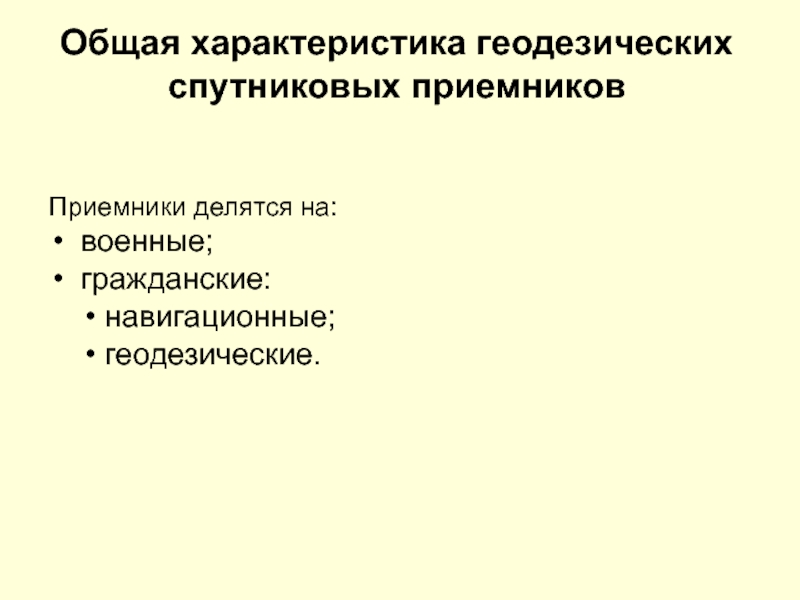

Слайд 11Общая характеристика геодезических спутниковых приемников
Приемники делятся на:
военные;
гражданские:
навигационные;
геодезические.

Общая характеристика геодезических спутниковых приемниковПриемники делятся на:военные;гражданские: навигационные; геодезические.

Слайд 12Функции геодезического приемника
1) прием радиосигналов от наблюдаемых спутников;
2) организация определений

регистрируемых величин;
3) выполнение предварительной обработки полученных результатов измерений непосредственно

на пункте;
4) проведение в камеральных условиях так называемой «пост-обработки», позволяющей получить окончательные значения интересующих величин.

Функции геодезического приемника1) прием радиосигналов от наблюдаемых спутников;2) организация определений регистрируемых величин; 3) выполнение предварительной обработки полученных

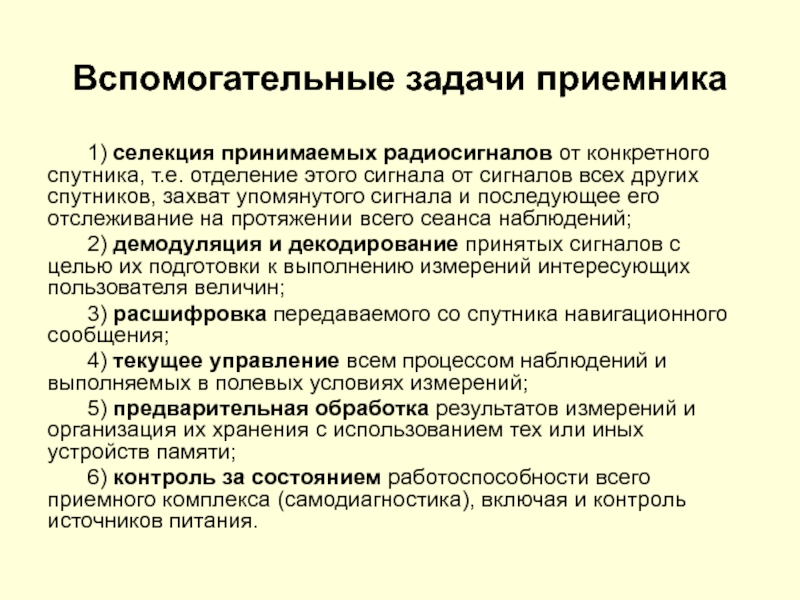

Слайд 13Вспомогательные задачи приемника
1) селекция принимаемых радиосигналов от конкретного спутника,

т.е. отделение этого сигнала от сигналов всех других спутников, захват

упомянутого сигнала и последующее его отслеживание на протяжении всего сеанса наблюдений;
2) демодуляция и декодирование принятых сигналов с целью их подготовки к выполнению измерений интересующих пользователя величин;
3) расшифровка передаваемого со спутника навигационного сообщения;
4) текущее управление всем процессом наблюдений и выполняемых в полевых условиях измерений;
5) предварительная обработка результатов измерений и организация их хранения с использованием тех или иных устройств памяти;
6) контроль за состоянием работоспособности всего приемного комплекса (самодиагностика), включая и контроль источников питания.

Вспомогательные задачи приемника 1) селекция принимаемых радиосигналов от конкретного спутника, т.е. отделение этого сигнала от сигналов всех

Слайд 14Функциональные элементы приемника
антенна;
блок приёма радиосигналов;
микропроцессор;
блок управления;
блок индикации с дисплеем;
запоминающее

устройство;
устройство связи с внешней ЭВМ;
блок питания.
Вспомогательное оборудование:
аккумуляторы или батареи,

зарядное устройство, кабели, штативы, вехи для установки антенны, карты памяти и т.д.

Функциональные элементы приемника антенна;блок приёма радиосигналов;микропроцессор;блок управления;блок индикации с дисплеем;запоминающее устройство; устройство связи с внешней ЭВМ;блок питания.Вспомогательное

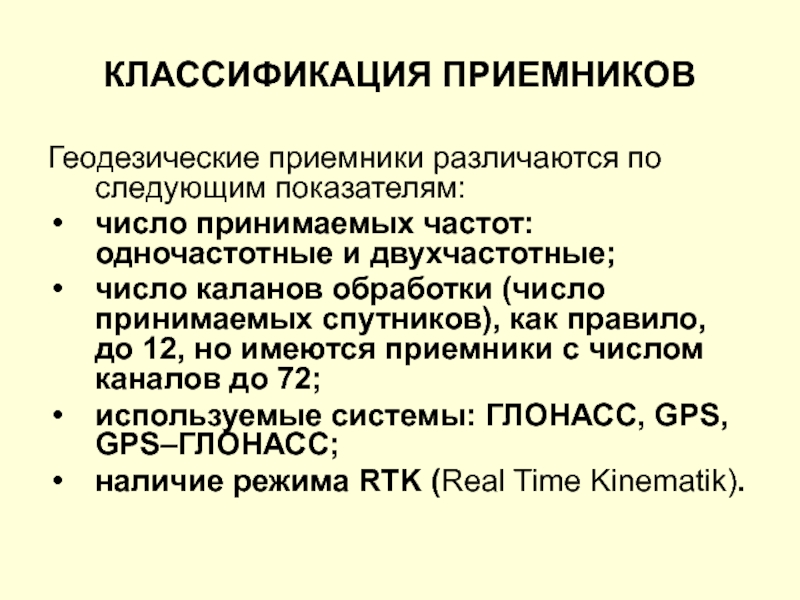

Слайд 15КЛАССИФИКАЦИЯ ПРИЕМНИКОВ
Геодезические приемники различаются по следующим показателям:
число принимаемых частот: одночастотные

и двухчастотные;
число каланов обработки (число принимаемых спутников), как правило, до

12, но имеются приемники с числом каналов до 72;
используемые системы: ГЛОНАСС, GPS, GPS–ГЛОНАСС;
наличие режима RTK (Real Time Kinematik).

КЛАССИФИКАЦИЯ ПРИЕМНИКОВГеодезические приемники различаются по следующим показателям:число принимаемых частот: одночастотные и двухчастотные;число каланов обработки (число принимаемых спутников),

Слайд 16Антенные устройства спутниковых приемников

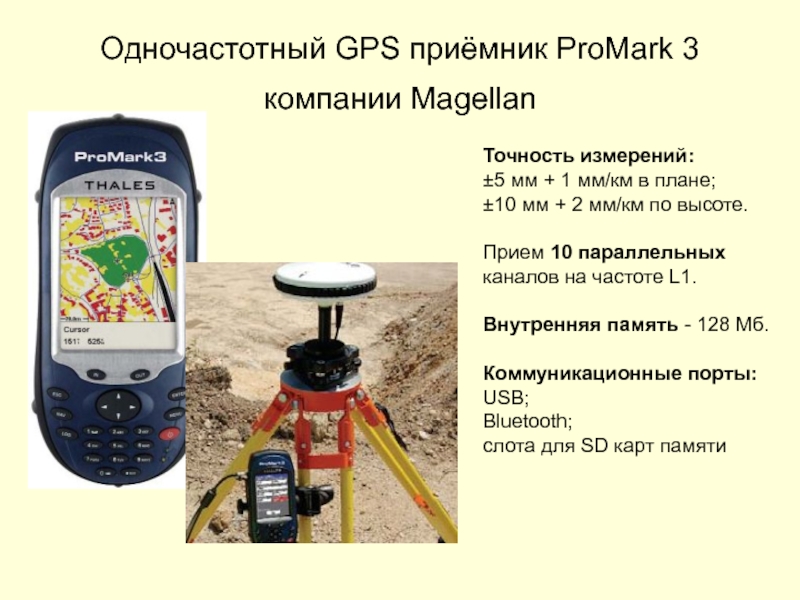

Слайд 17Одночастотный GPS приёмник ProMark 3 компании Magellan
Точность измерений:
±5 мм + 1

мм/км в плане; ±10 мм + 2 мм/км по высоте.

Прием 10

параллельных каналов на частоте L1.

Внутренняя память - 128 Мб.

Коммуникационные порты: USB;
Bluetooth;
слота для SD карт памяти

Одночастотный GPS приёмник ProMark 3 компании Magellan Точность измерений:±5 мм + 1 мм/км в плане; ±10 мм + 2 мм/км

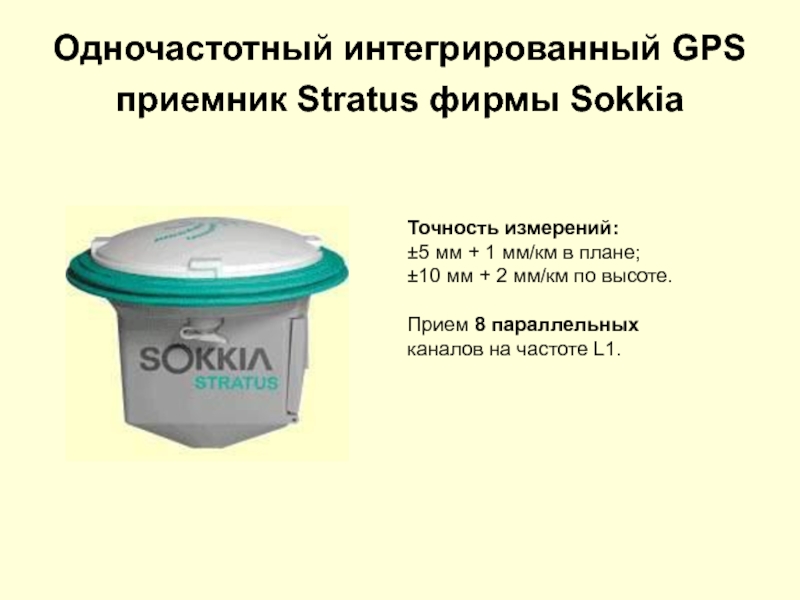

Слайд 18Одночастотный интегрированный GPS приемник Stratus фирмы Sokkia
Точность измерений:
±5 мм +

1 мм/км в плане; ±10 мм + 2 мм/км по высоте.

Прием

8 параллельных каналов на частоте L1.

Одночастотный интегрированный GPS приемник Stratus фирмы Sokkia Точность измерений:±5 мм + 1 мм/км в плане; ±10 мм + 2

Слайд 19Двухчастотный GPS-приемник Z-Max
Точность измерений:
±5 мм + 0,5 мм/км в плане; ±10 мм

+ 0,5 мм/км по высоте.

Прием 12 параллельных каналов на частотах L1

и L2.

Коммуникационные порты: USB;
Bluetooth;
слота для SD карт памяти

Режим RTK

Двухчастотный GPS-приемник Z-Max Точность измерений:±5 мм + 0,5 мм/км в плане; ±10 мм + 0,5 мм/км по высоте.Прием 12 параллельных каналов

Слайд 20Спутниковые геодезические приемники Leica GPS1200
Мультисистемные:
GPS;
ГЛОНАСС;
Galileo (в перспективе)

Точность измерений:
±5 мм +

0,5 мм/км в плане; ±10 мм + 1 мм/км по высоте.

Число каналов :

72.

Режим RTK

Спутниковые геодезические приемники Leica GPS1200 Мультисистемные:GPS;ГЛОНАСС;Galileo (в перспективе)Точность измерений:±5 мм + 0,5 мм/км в плане; ±10 мм + 1 мм/км по

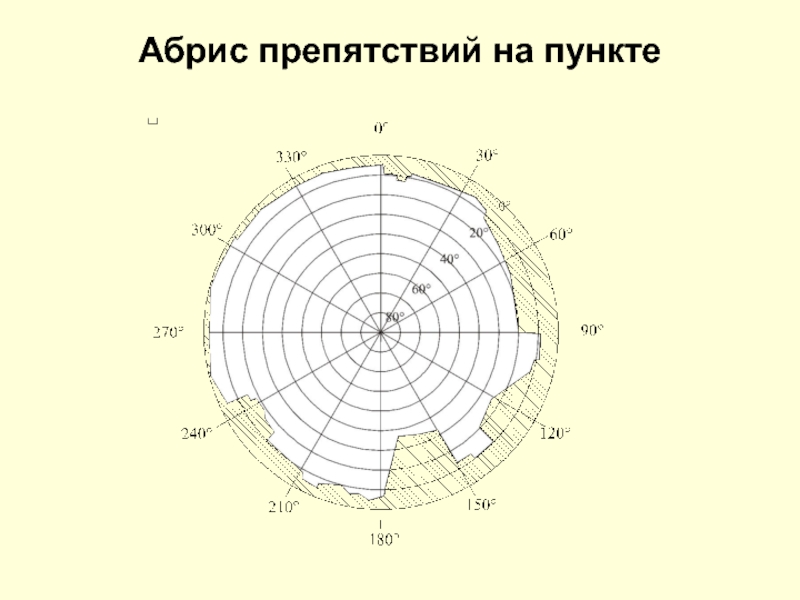

Слайд 21Абрис препятствий на пункте

Слайд 22Этапы обработки спутниковых измерений
первичная обработка;
предварительная обработка;
окончательная обработка.

Слайд 23Первичная обработка
Первичная обработка выполняется непосредственно в приемниках.

Первичной обработке подвергается следующая

информация:
данные, передаваемые в составе навигационного сообщения;
результаты измерений по кодовым сигналам,

используемые для вычисления псевдодальностей;
результаты измерений, базирующиеся на фазовых измерениях несущих колебаний.

Первичная обработкаПервичная обработка выполняется непосредственно в приемниках.Первичной обработке подвергается следующая информация:данные, передаваемые в составе навигационного сообщения;результаты измерений

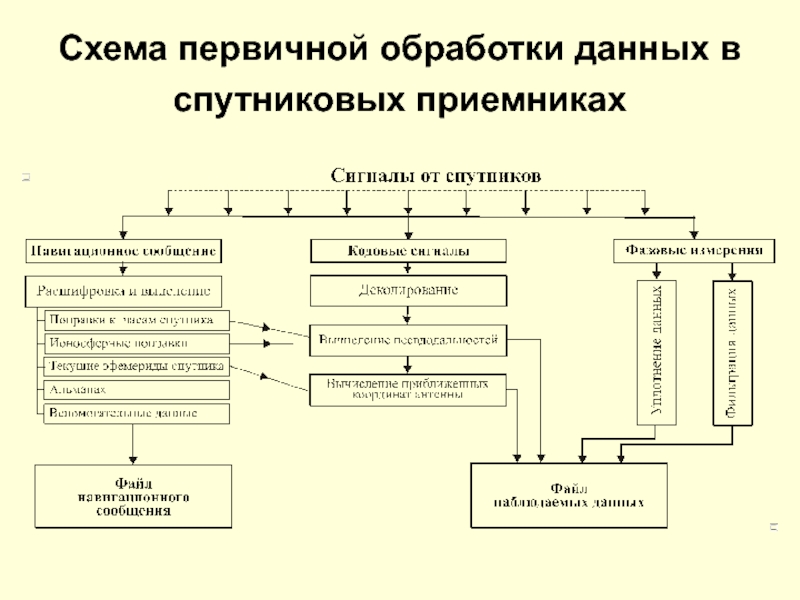

Слайд 24Схема первичной обработки данных в спутниковых приемниках

Слайд 25Требования к выполнению спутниковых измерений в сетях сгущения

Слайд 26Рекомендации по применению методов развития съёмочного обоснования, схем и режимов

спутниковых определений для различных масштабов съёмки и высот сечения рельефа

Рекомендации по применению методов развития съёмочного обоснования, схем и режимов спутниковых определений для различных масштабов съёмки и

Слайд 27Минимальная ширина полосы перекрытия участков съёмки, обеспечиваемых с различных пунктов

геодезической основы в м
