Планетарные передачи

планетарными. Эти подвижные колёса подобно планетам Солнечной системы вращаются вокруг

своих осей и одновременно перемещаются вместе с осями, совершая плоское движение, называются они сателлитами (лат. satellitum – спутник).

Состоит из:

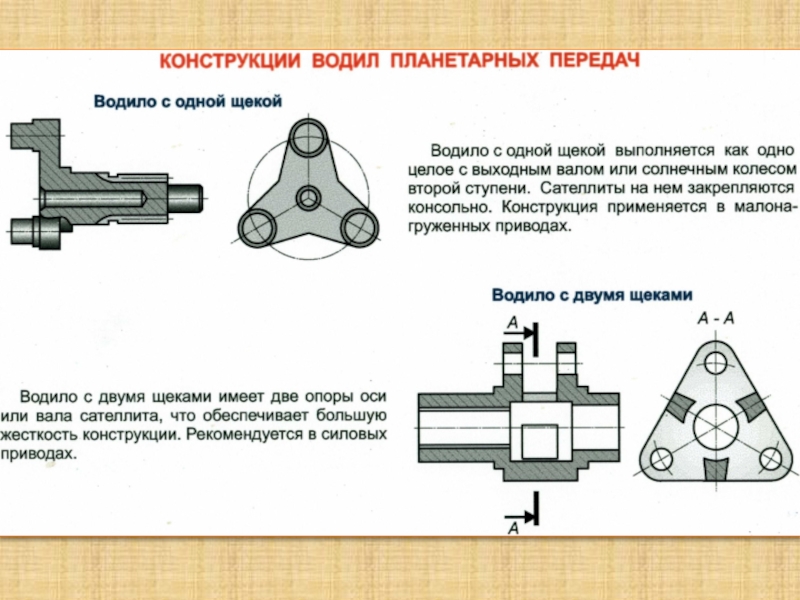

Центрального(солнечного) колеса с наружными зубьями, неподвижного центрального (корончатого) колеса с внутренними зубьями и водила, на котором закреплены оси планетарных колес, или сателлитов.

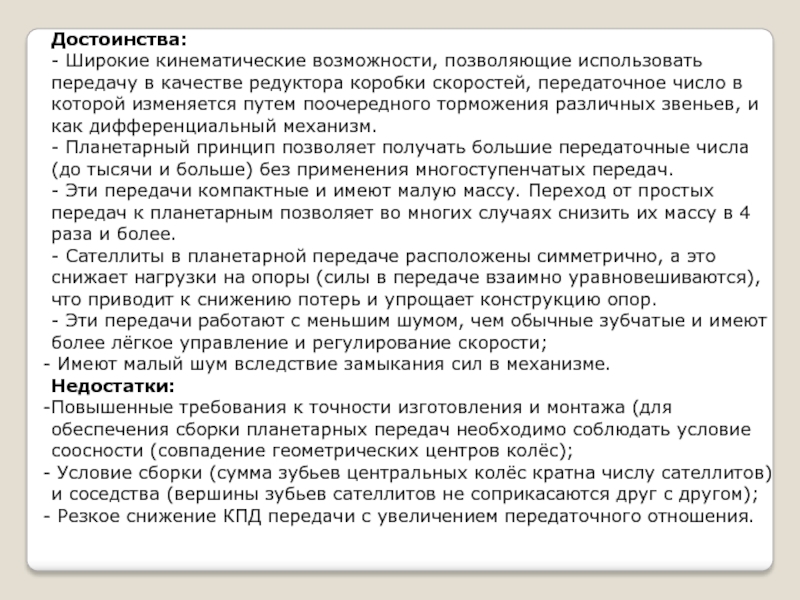

коробки скоростей, передаточное число в которой изменяется путем поочередного торможения

различных звеньев, и как дифференциальный механизм.

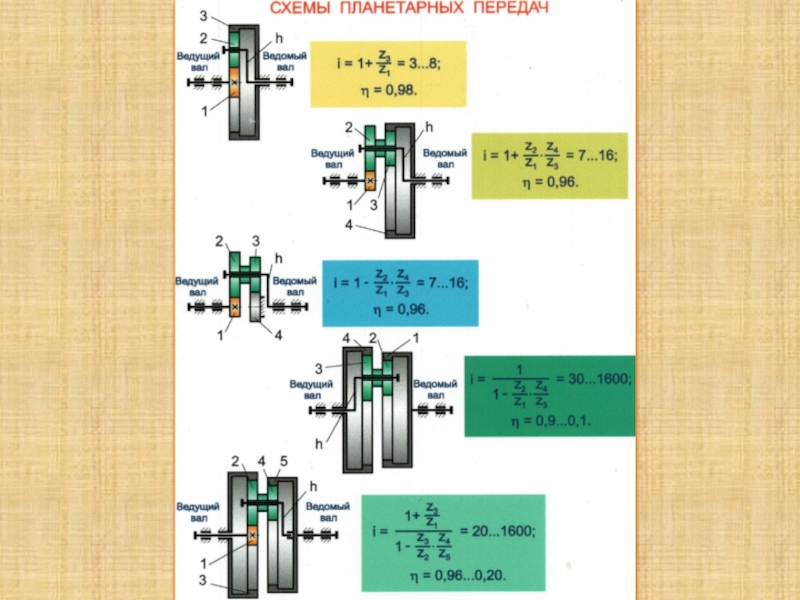

- Планетарный принцип позволяет получать большие передаточные числа (до тысячи и больше) без применения многоступенчатых передач.
- Эти передачи компактные и имеют малую массу. Переход от простых передач к планетарным позволяет во многих случаях снизить их массу в 4 раза и более.

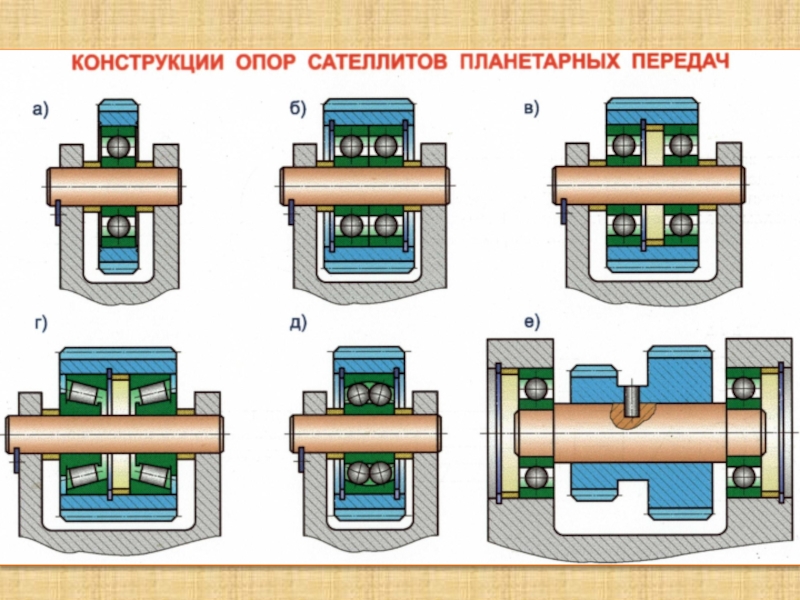

- Сателлиты в планетарной передаче расположены симметрично, а это снижает нагрузки на опоры (силы в передаче взаимно уравновешиваются), что приводит к снижению потерь и упрощает конструкцию опор.
- Эти передачи работают с меньшим шумом, чем обычные зубчатые и имеют более лёгкое управление и регулирование скорости;
Имеют малый шум вследствие замыкания сил в механизме.
Недостатки:
Повышенные требования к точности изготовления и монтажа (для обеспечения сборки планетарных передач необходимо соблюдать условие соосности (совпадение геометрических центров колёс);

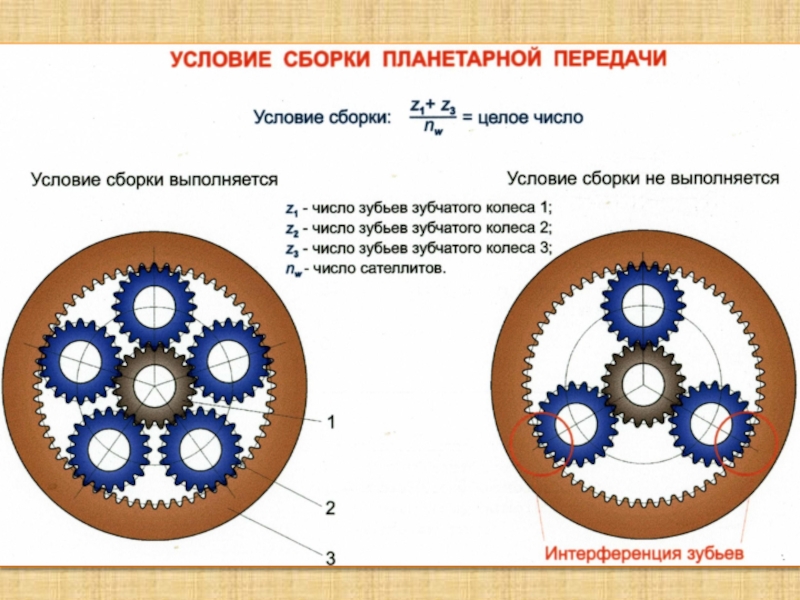

Условие сборки (сумма зубьев центральных колёс кратна числу сателлитов) и соседства (вершины зубьев сателлитов не соприкасаются друг с другом);
Резкое снижение КПД передачи с увеличением передаточного отношения.
