Слайд 1Плоская электромагнитная волна
Энергия электромагнитной волны

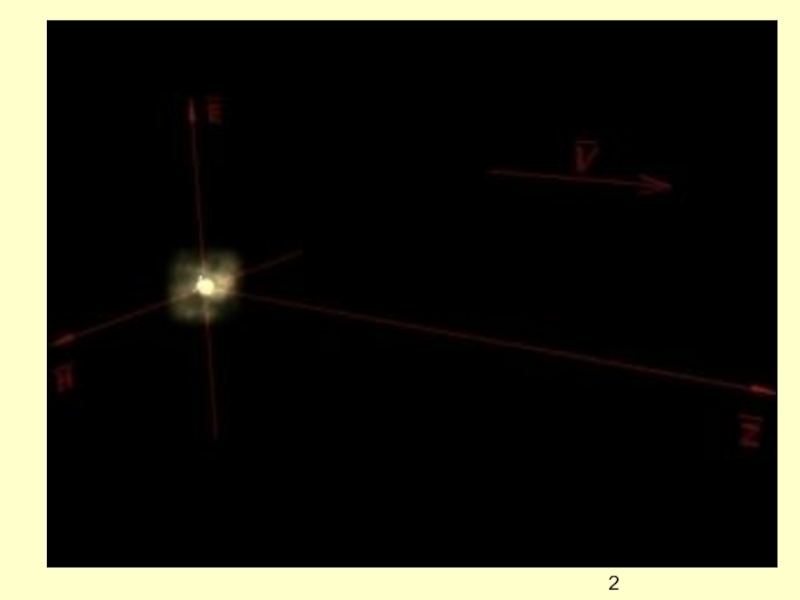

«Фото» волны

Плоская электромагнитная волнаЭнергия электромагнитной волны«Фото» волны

Слайд 3Энергия электромагнитной волны
Плотность энергии электромагнитного поля:
Интенсивность электромагнитной волны

это средняя энергия, переносимая волной в единицу времени через единичную

площадку, перпендикулярную направлению распространения волны:

Интенсивность пропорциональна квадрату амплитуды колебаний:

Энергия  электромагнитной волны Плотность энергии электромагнитного поля:Интенсивность электромагнитной волны – это средняя энергия, переносимая волной в

Слайд 4Спектр электромагнитных волн
- диапазон видимого света,
УФ -

область ультрафиолетового излучения,
ИК - область инфракрасного излучения.

Спектр электромагнитных волн   - диапазон видимого света,УФ - область ультрафиолетового излучения, ИК - область инфракрасного

Слайд 5Геометрическая оптика
Явление полного внутреннего отражения
Наблюдается при прохождении света из среды

с большим показателем преломления в среду с меньшим показателем преломления

(n2

Абсолютный показатель преломления среды

Закон отражения света

Закон преломления света

Геометрическая оптикаЯвление полного внутреннего отраженияНаблюдается при прохождении света из среды с большим показателем преломления в среду с

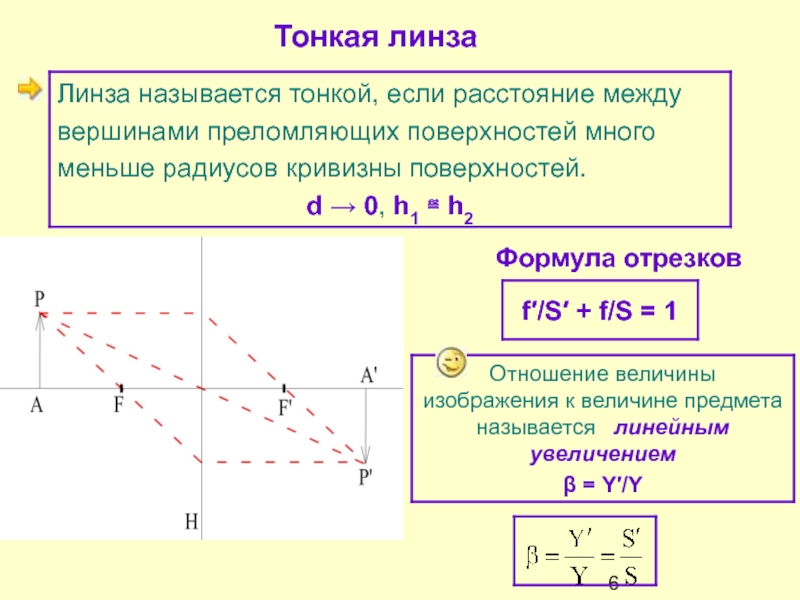

Слайд 6Тонкая линза
Формула отрезков

Тонкая линза Формула отрезков

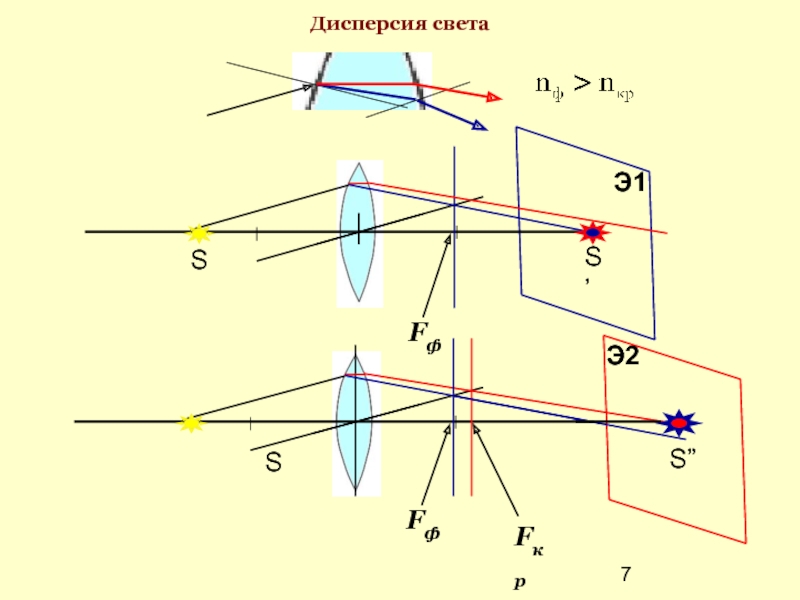

Слайд 7Дисперсия света

Дисперсия света

Слайд 8Волновая оптика

r=│SM│ - геометрический путь.
Свет
Для вакуума и воздуха n =

1.
- оптический путь волны:
цуг

Волновая оптикаr=│SM│ - геометрический путь.СветДля вакуума и воздуха n = 1.- оптический путь волны:цуг

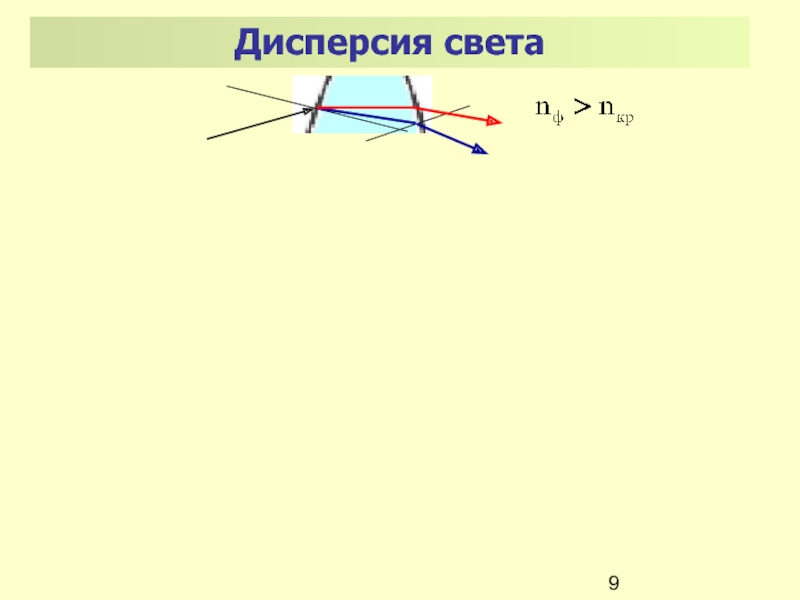

Слайд 9Дисперсия света

Дисперсия света

Слайд 10 Интерференция света - оптическое явление,
- возникающее при сложении

двух или нескольких когерентных световых волн;
- представляющее собой устойчивую во

времени картину усиления (max) или ослабления (min) результирующих световых колебаний в различных точках пространства.

Интерференция

При интерференции волн одна волна не влияет на распространение другой.
При интерференции имеет место пространственное перераспределение энергии, не нарушающее закона ее сохранения.

Когерентные волны – волны с постоянной во времени разностью фаз (Δφ=const) и одинаковыми частотами.

Интерференция света - оптическое явление, - возникающее при сложении двух или нескольких когерентных световых волн;- представляющее

Слайд 11 Когерентные световые пучки можно получить путём разделения излучения, исходящего

из одного источника света.
Методы получения когерентных волн
Реальные световые волны
Излучение

от отдельного источника – набор цугов с хаотически распределенными фазами и направлениями вектора E →
волны, излучаемые двумя независимыми источниками не когерентны.
Когерентные световые пучки можно получить путём разделения излучения, исходящего из одного источника света. Методы получения когерентных

Слайд 12Интерференция света
Когерентные волны
Методы получения когерентных волн
Опыт Юнга

Интерференция светаКогерентные волны Методы получения когерентных волнОпыт Юнга

Слайд 13Методы получения когерентных волн
Методы деления волнового фронта
Метод Юнга
Бипризма Френеля
Бизеркала Френеля
Зеркало

Ллойда
и др.
Картина интерференции,
наблюдаемая через бипризму Френеля

Методы получения когерентных волнМетоды деления волнового фронтаМетод ЮнгаБипризма ФренеляБизеркала ФренеляЗеркало Ллойдаи др.Картина интерференции, наблюдаемая через бипризму Френеля

Слайд 14 Условия максимумов и минимумов интерференции
оптическая разность хода волн
геометрическая разность

хода волн
При распространении волн в вакууме и воздухе Δr=Δ.

Связь между

разностью фаз и оптической разностью хода:
Условия максимумов и минимумов интерференцииоптическая разность хода волнгеометрическая разность хода волнПри распространении волн в вакууме и

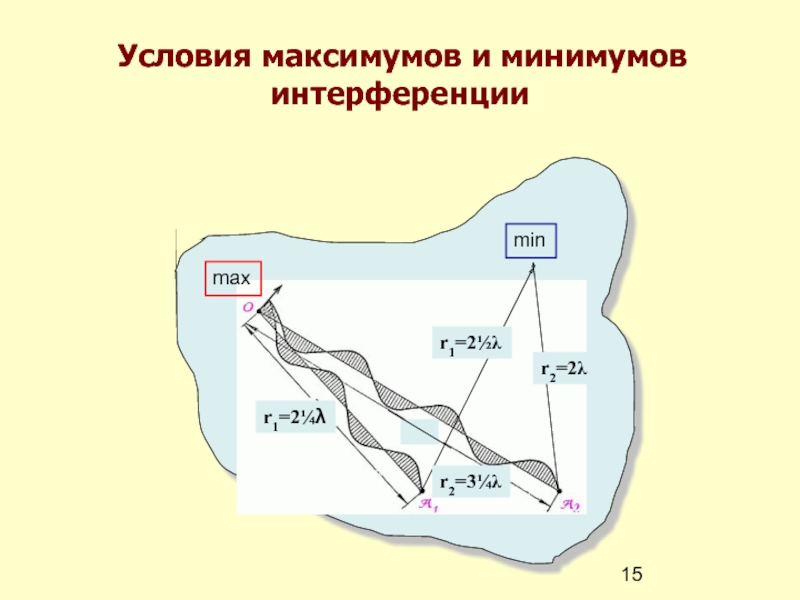

Слайд 15 Условия максимумов и минимумов интерференции

Условия максимумов и минимумов интерференции

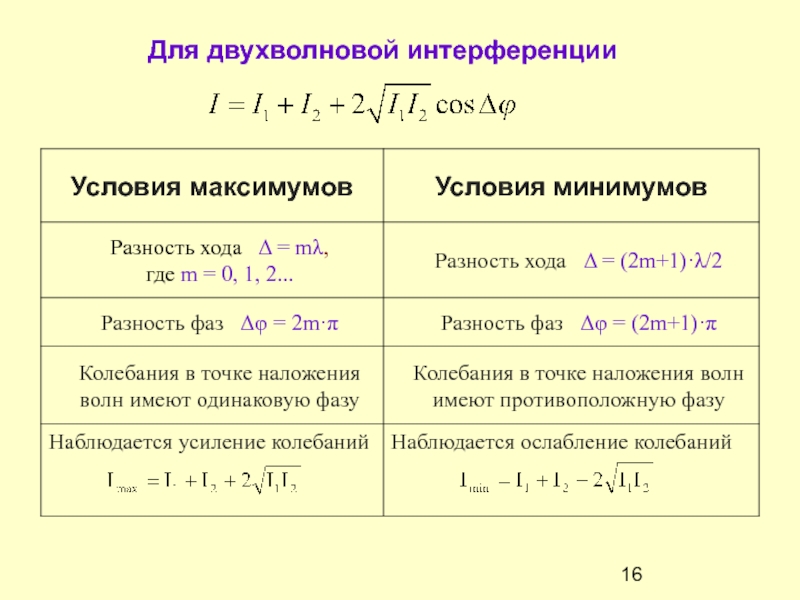

Слайд 16Для двухволновой интерференции

Для двухволновой интерференции

Слайд 17Расчет картины интерференции от двух
точечных когерентных источников

Расчет картины интерференции от двух точечных когерентных источников

Слайд 18
Опыт Юнга
y
0
Расчет картины интерференции от двух
точечных когерентных источников
Условие d

Опыт Юнгаy0Расчет картины интерференции от двух точечных когерентных источниковУсловие d

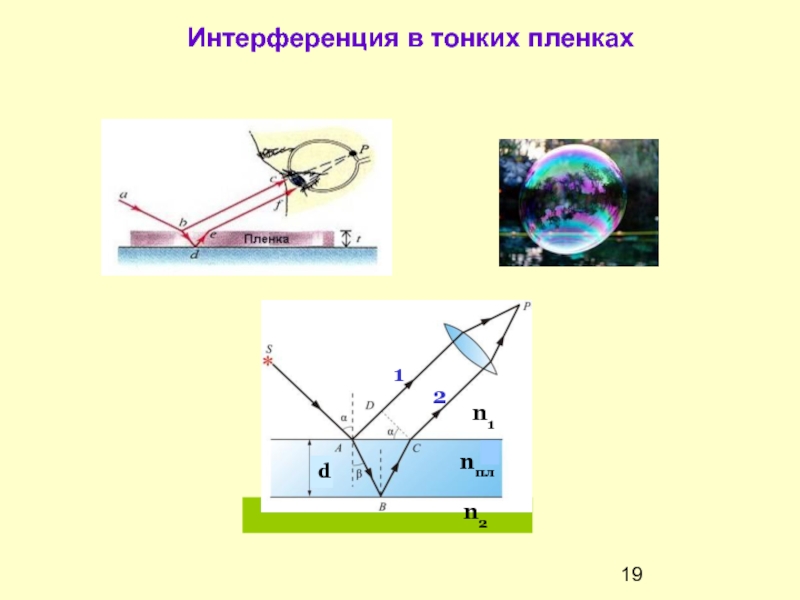

Слайд 19Интерференция в тонких пленках

Интерференция в тонких пленках

Слайд 20«Просветление» оптики
Действие просветляющей пленки заключается в том, что она сводит

к минимуму потери света на отражение от той поверхности, которую

эта пленка покрывает.
«Просветление» оптикиДействие просветляющей пленки заключается в том, что она сводит к минимуму потери света на отражение от

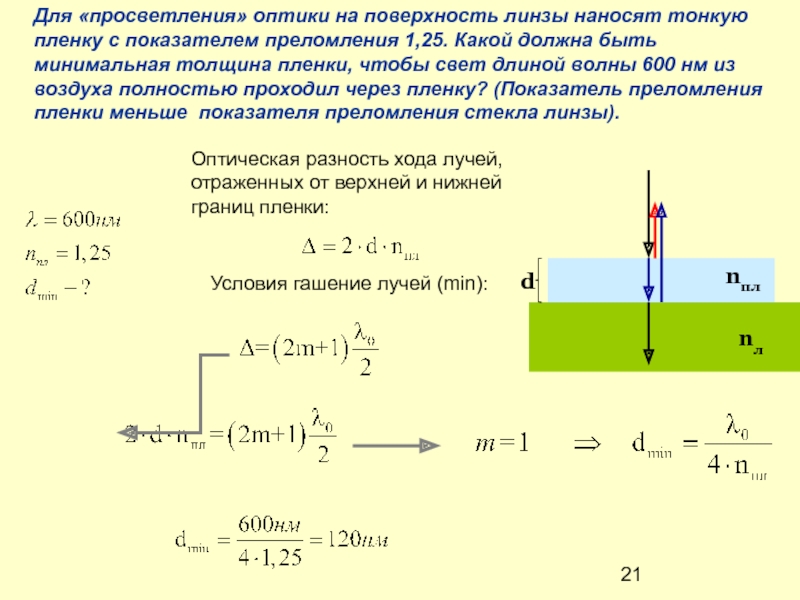

Слайд 21

Условия гашение лучей (min):
Для «просветления» оптики на поверхность линзы

наносят тонкую пленку с показателем преломления 1,25. Какой должна быть

минимальная толщина пленки, чтобы свет длиной волны 600 нм из воздуха полностью проходил через пленку? (Показатель преломления пленки меньше показателя преломления стекла линзы).

Оптическая разность хода лучей, отраженных от верхней и нижней границ пленки:

Условия гашение лучей (min): Для «просветления» оптики на поверхность линзы наносят тонкую пленку с показателем преломления 1,25.

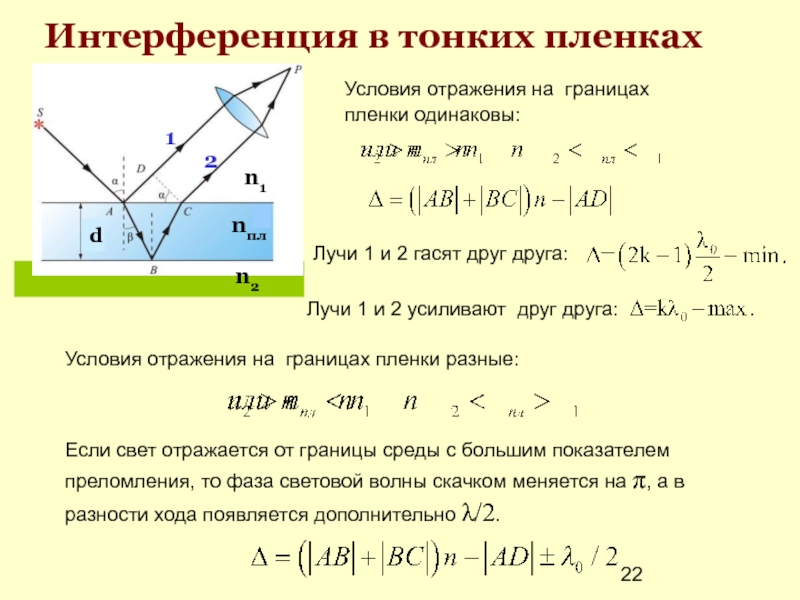

Слайд 22Условия отражения на границах пленки одинаковы:
Интерференция в тонких пленках
Лучи

1 и 2 гасят друг друга:
Лучи 1 и 2 усиливают

друг друга:

Условия отражения на границах пленки разные:

Если свет отражается от границы среды с большим показателем преломления, то фаза световой волны скачком меняется на π, а в разности хода появляется дополнительно λ/2.

Условия отражения на границах пленки одинаковы: Интерференция в тонких пленкахЛучи 1 и 2 гасят друг друга:Лучи 1

Слайд 23
Виды интерференционных картин на тонких пленках
Условия: h = const, пучок

лучей широкий и параллельный
1. Цвета тонких пленок
– интерференция при

освещении пленки широким пучком
Виды интерференционных картин на тонких пленкахУсловия: h = const, пучок лучей широкий и параллельный1. Цвета тонких пленок

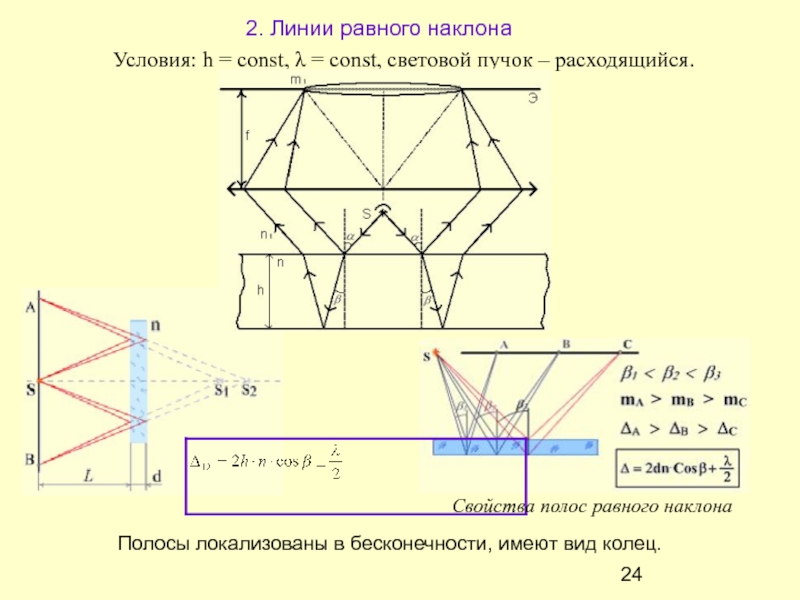

Слайд 242. Линии равного наклона
Условия: h = const, λ = const,

световой пучок – расходящийся.
Полосы локализованы в бесконечности, имеют вид колец.


Свойства полос равного наклона

2. Линии равного наклонаУсловия: h = const, λ = const, световой пучок – расходящийся.Полосы локализованы в бесконечности,

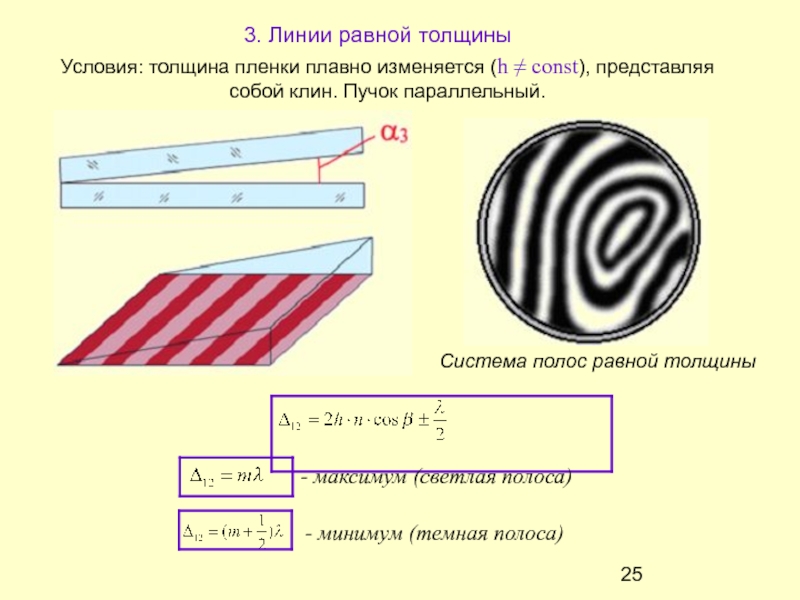

Слайд 253. Линии равной толщины
Условия: толщина пленки плавно изменяется (h

≠ const), представляя собой клин. Пучок параллельный.
Система полос равной толщины



-

максимум (светлая полоса)

- минимум (темная полоса)

3. Линии равной толщины Условия: толщина пленки плавно изменяется (h ≠ const), представляя собой клин. Пучок параллельный.Система

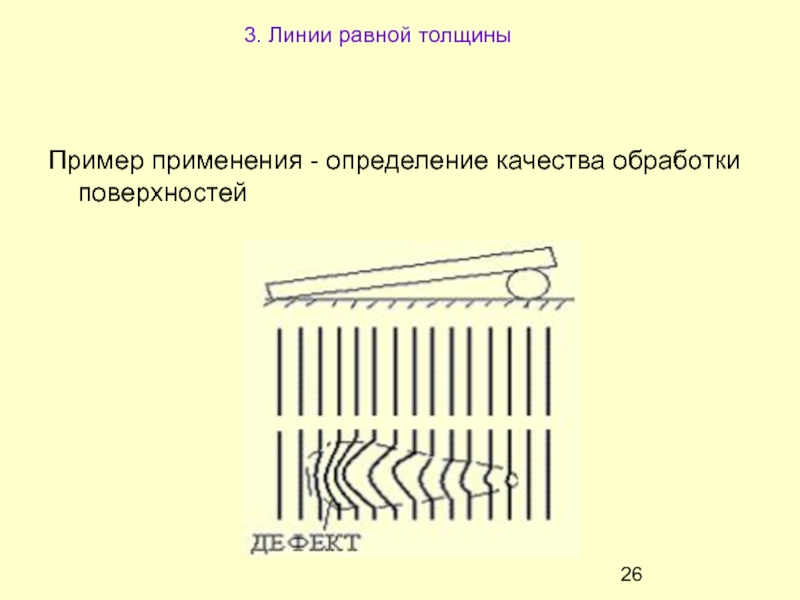

Слайд 26Пример применения - определение качества обработки поверхностей
3. Линии равной толщины

Пример применения - определение качества обработки поверхностей3. Линии равной толщины

Слайд 27Кольца Ньютона
Картина в отраженном свете при освещении установки белым светом
Картина

в отраженном свете при освещении установки монохроматическим светом
Пример применения –

проверка качества шлифовки линз.
Кольца НьютонаКартина в отраженном свете при освещении установки белым светомКартина в отраженном свете при освещении установки монохроматическим

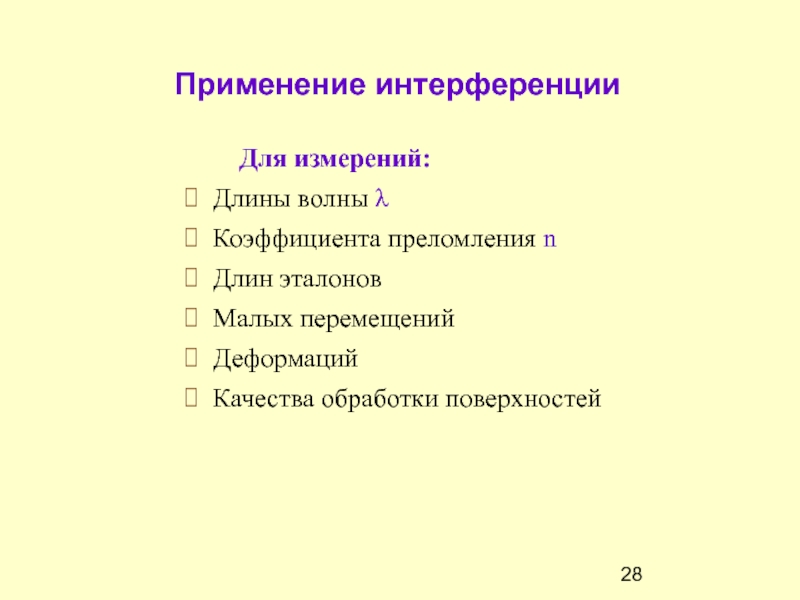

Слайд 28Применение интерференции
Для измерений:
Длины волны λ
Коэффициента преломления n

Длин эталонов
Малых перемещений
Деформаций
Качества обработки поверхностей

Применение интерференции	Для измерений: Длины волны λ  Коэффициента преломления n Длин эталонов Малых перемещений Деформаций Качества обработки

Слайд 29Дифракция света
Дифракция света –отклонение от прямолинейности распространения света,

т.е. свет попадает в область геометрической тени.
Для наблюдения дифракции в

лабораторных условиях необходимо, чтобы размеры препятствия были соизмеримы с длиной световой волны.

По законам геометрической оптики

Дифракция света  Дифракция света –отклонение от прямолинейности распространения света, т.е. свет попадает в область геометрической тени.Для

Слайд 30Метод зон Френеля


- радиус m-ой зоны Френеля

Метод зон Френеля - радиус m-ой зоны Френеля

Слайд 31Дифракция света на круглом отверстии


Дифракция света на круглом отверстии

Слайд 32Число открытых полуволновых зон увеличивается слева направо с 2 до

6.

Размер картины уменьшается, приближаясь к диаметру отверстия.
Изменение дифракционной

картины при уменьшении расстояния от отверстия до экрана
Число открытых полуволновых зон увеличивается слева направо с 2 до 6. Размер картины уменьшается, приближаясь к диаметру

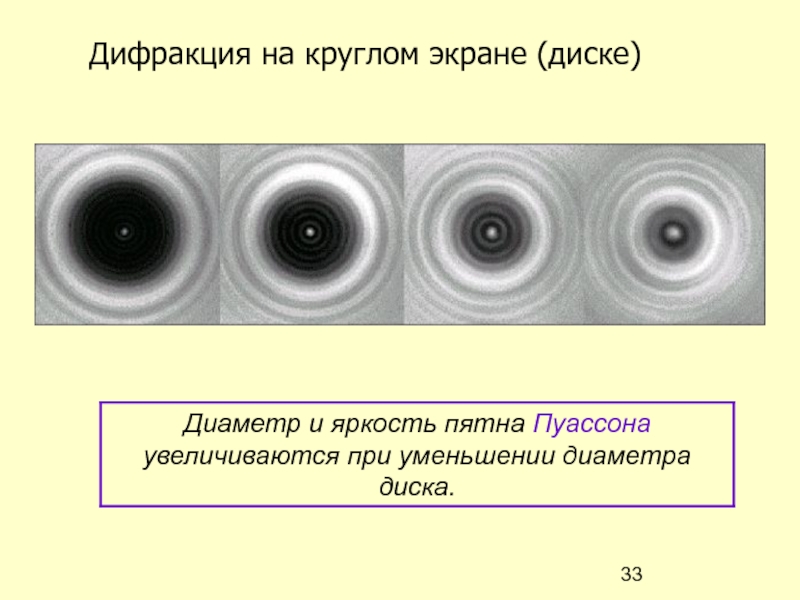

Слайд 33Дифракция на круглом экране (диске)

Дифракция на круглом экране (диске)

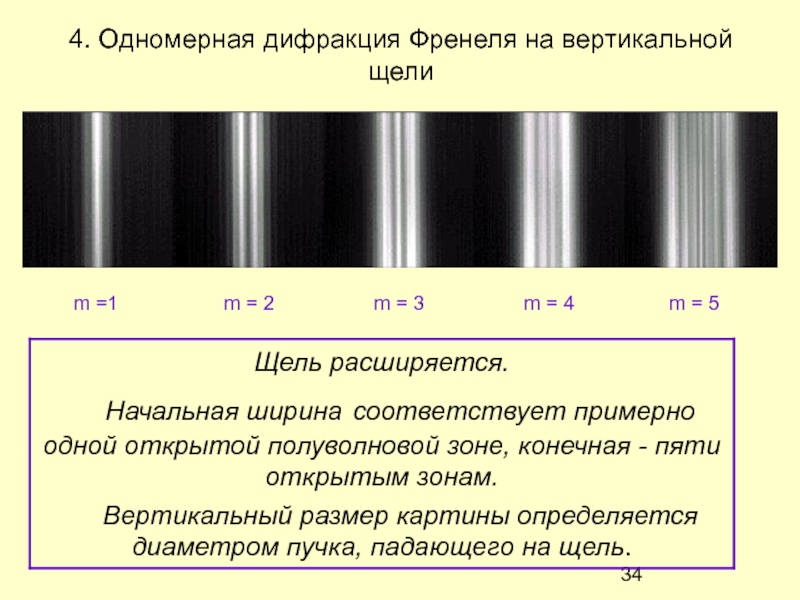

Слайд 344. Одномерная дифракция Френеля на вертикальной щели
m =1

m = 2

m = 3 m = 4 m = 5
4. Одномерная дифракция Френеля на вертикальной щелиm =1

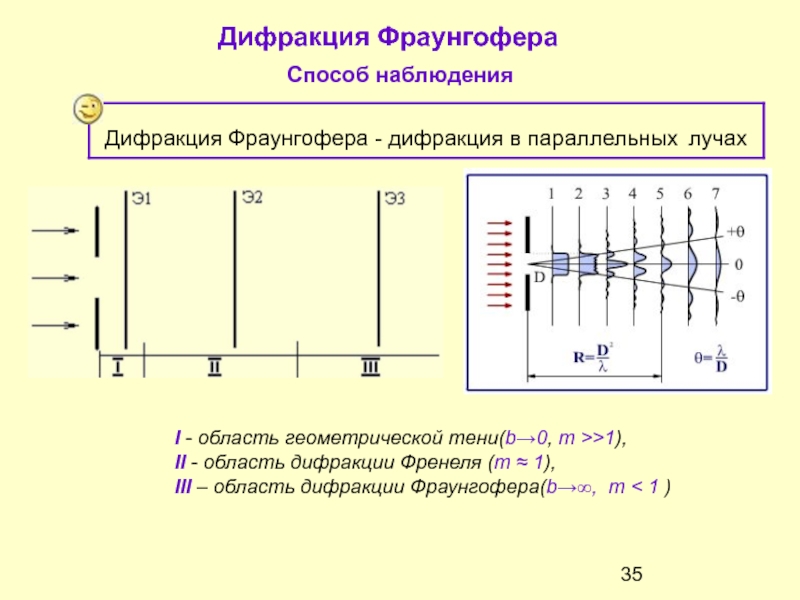

Слайд 35Дифракция Фраунгофера
Способ наблюдения
I - область геометрической тени(b→0, m >>1),


II - область дифракции Френеля (m ≈ 1),
III –

область дифракции Фраунгофера(b→∞, m < 1 )
Дифракция ФраунгофераСпособ наблюдения I - область геометрической тени(b→0, m >>1), II - область дифракции Френеля (m ≈

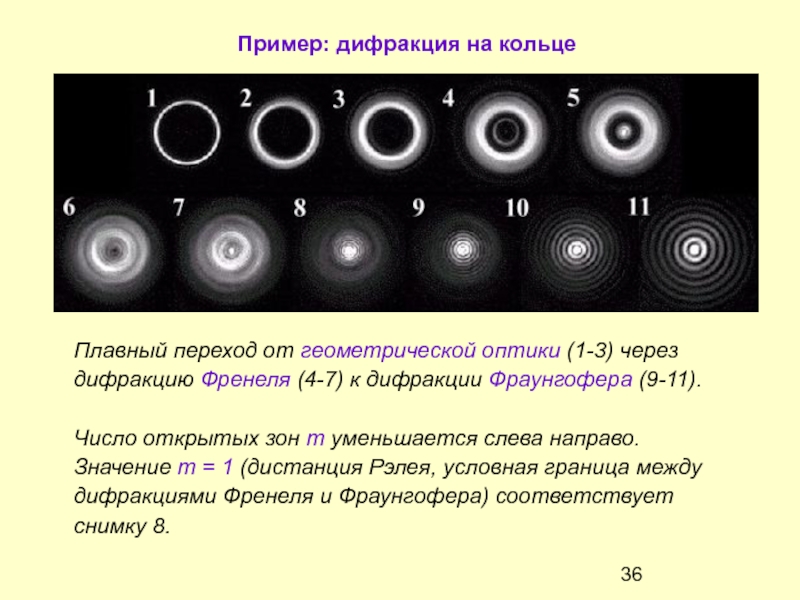

Слайд 36Плавный переход от геометрической оптики (1-3) через дифракцию Френеля (4-7)

к дифракции Фраунгофера (9-11).

Число открытых зон m уменьшается слева

направо. Значение m = 1 (дистанция Рэлея, условная граница между дифракциями Френеля и Фраунгофера) соответствует снимку 8.

Пример: дифракция на кольце

Плавный переход от геометрической оптики (1-3) через дифракцию Френеля (4-7) к дифракции Фраунгофера (9-11). Число открытых зон

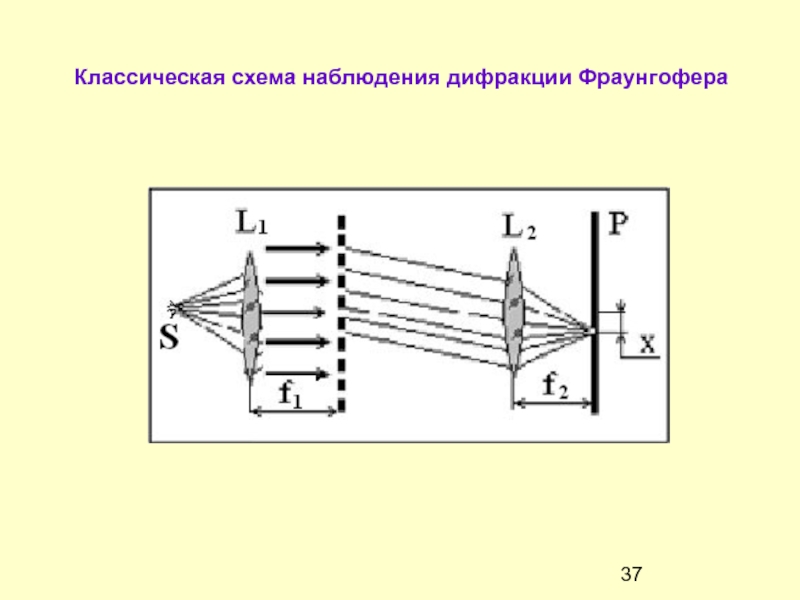

Слайд 37Классическая схема наблюдения дифракции Фраунгофера

Классическая схема наблюдения дифракции Фраунгофера

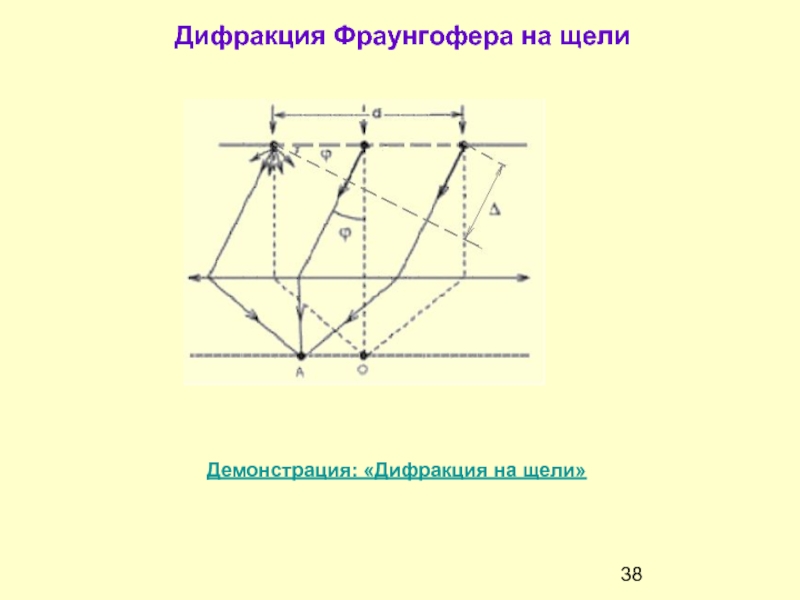

Слайд 38Дифракция Фраунгофера на щели
Демонстрация: «Дифракция на щели»

Дифракция Фраунгофера на щелиДемонстрация: «Дифракция на щели»

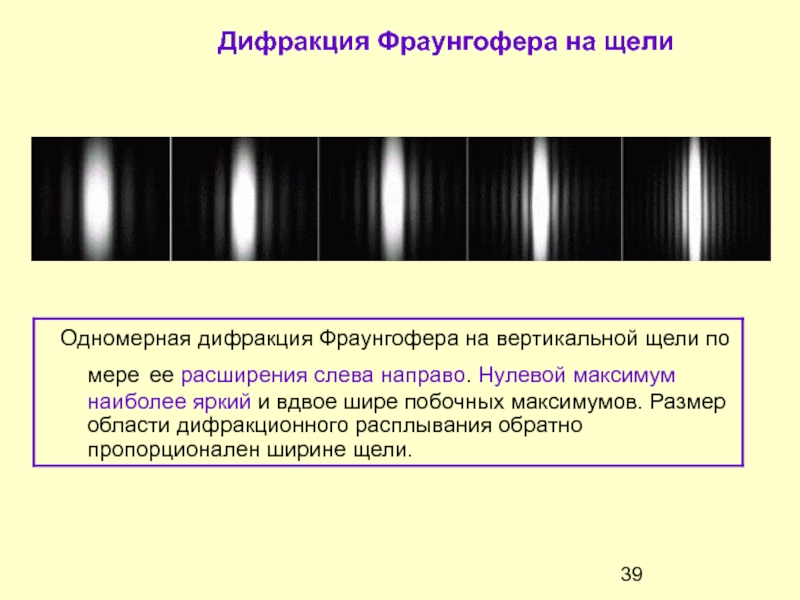

Слайд 39Дифракция Фраунгофера на щели

Дифракция Фраунгофера на щели

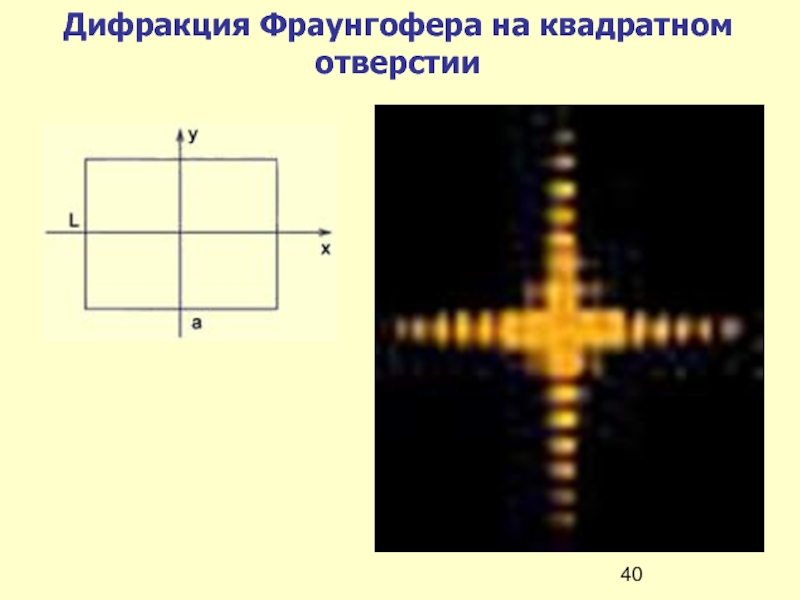

Слайд 40Дифракция Фраунгофера на квадратном отверстии

Дифракция Фраунгофера на квадратном отверстии

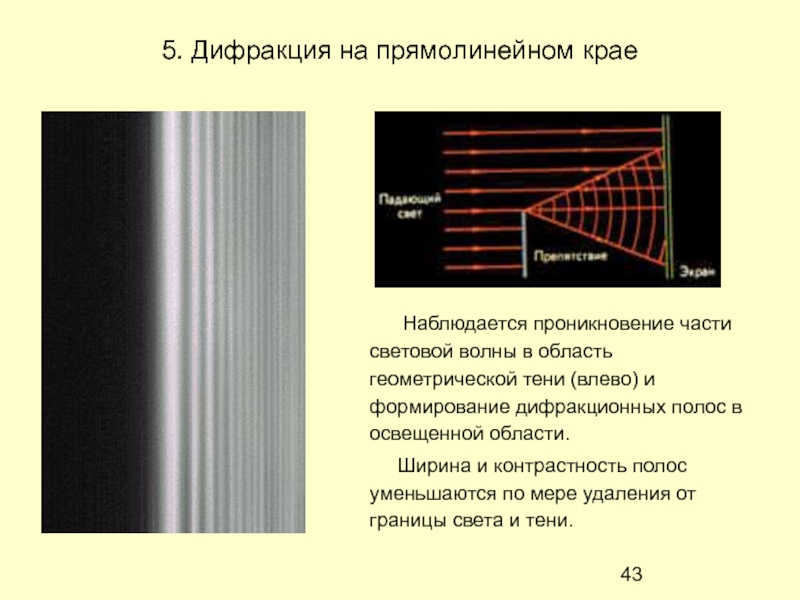

Слайд 435. Дифракция на прямолинейном крае
     Наблюдается проникновение части световой волны

в область геометрической тени (влево) и формирование дифракционных полос в

освещенной области.
     Ширина и контрастность полос уменьшаются по мере удаления от границы света и тени.
5. Дифракция на прямолинейном крае      Наблюдается проникновение части световой волны в область геометрической тени (влево) и формирование

Слайд 44Дифракционная решетка
Уравнение дифракционной решетки

Дифракционная решетка Уравнение дифракционной решетки

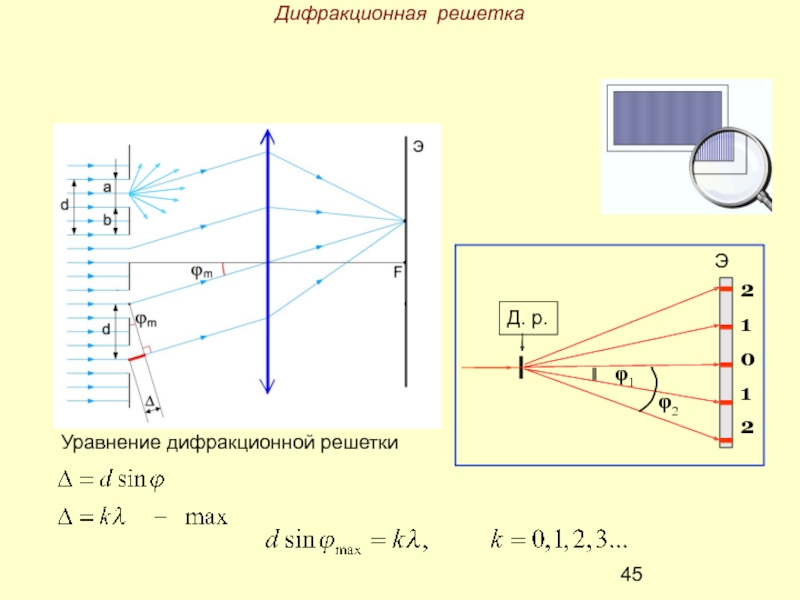

Слайд 45Дифракционная решетка
Уравнение дифракционной решетки

Дифракционная решетка Уравнение дифракционной решетки

Слайд 46 Дифракционная картина, полученная с помощью дифракционной решетки
Белый свет
Монохроматический свет

Дифракционная картина, полученная с помощью дифракционной решеткиБелый светМонохроматический свет

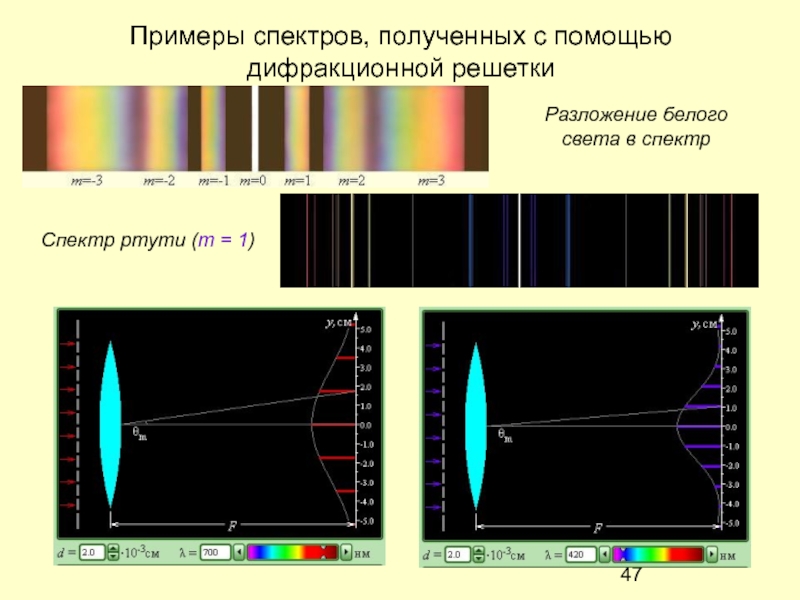

Слайд 47Примеры спектров, полученных с помощью дифракционной решетки
Разложение белого света

в спектр
Спектр ртути (m = 1)
Модель 3.14.  Дифракционная решетка


Примеры спектров, полученных с помощью дифракционной решетки Разложение белого света в спектрСпектр ртути (m = 1)Модель 3.14.  Дифракционная

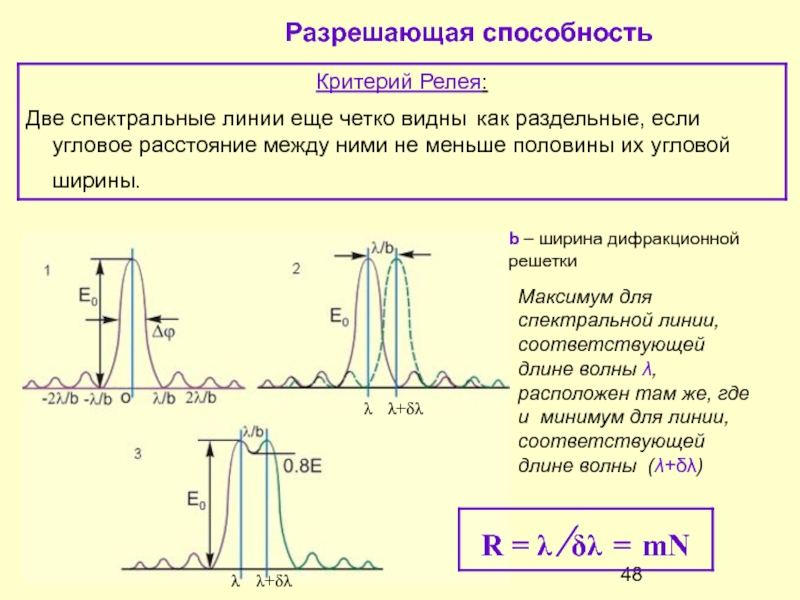

Слайд 48 Разрешающая способность
Максимум для спектральной линии,
соответствующей длине волны λ,


расположен там же, где и минимум для линии,
соответствующей длине

волны (λ+δλ)

λ+δλ

λ

b – ширина дифракционной решетки

λ+δλ

λ

Разрешающая способностьМаксимум для спектральной линии, соответствующей длине волны λ, расположен там же, где и минимум для

Слайд 49Голография

Голографическое изображение летящей пули

Голография	Голографическое изображение летящей пули

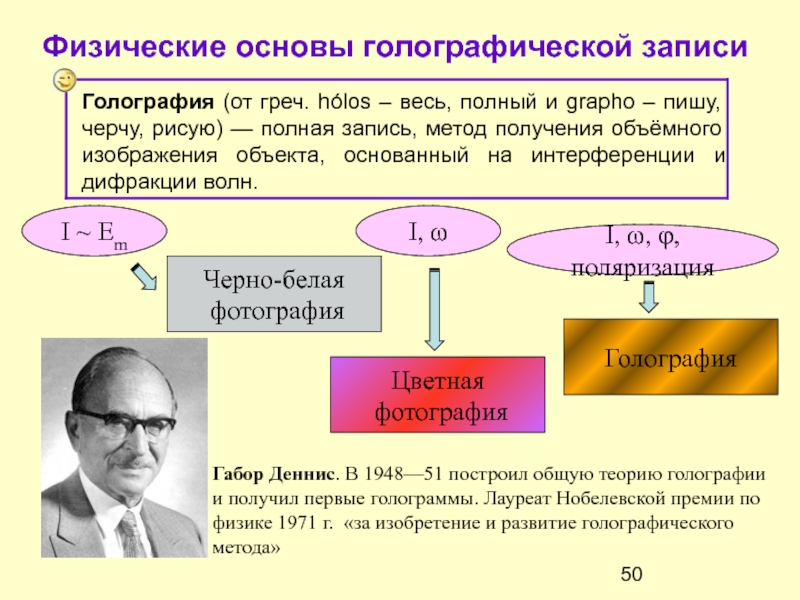

Слайд 50Физические основы голографической записи

I ~ Em
Черно-белая
фотография
I, ω
Цветная

фотография
I, ω, φ, поляризация
Голография



Габор Деннис. В 1948—51 построил общую

теорию голографии и получил первые голограммы. Лауреат Нобелевской премии по физике 1971 г. «за изобретение и развитие голографического метода»
Физические основы голографической записи I ~ EmЧерно-белая фотографияI, ω Цветная фотографияI, ω, φ, поляризация ГолографияГабор Деннис. В

Слайд 51Физические основы голографической записи
Схема восстановления изображения,
записанного на пропускающей

голограмме.
Схема записи пропускающей голограммы

Физические основы голографической записи Схема восстановления изображения, записанного на пропускающей голограмме. Схема записи пропускающей голограммы

Слайд 52Голограммы объекта, состоящего из четырёх точек
Объёмность голографических изображений
действительное изображение


мнимое изображение

Голограммы объекта, состоящего из четырёх точекОбъёмность голографических изображений действительное изображение мнимое изображение

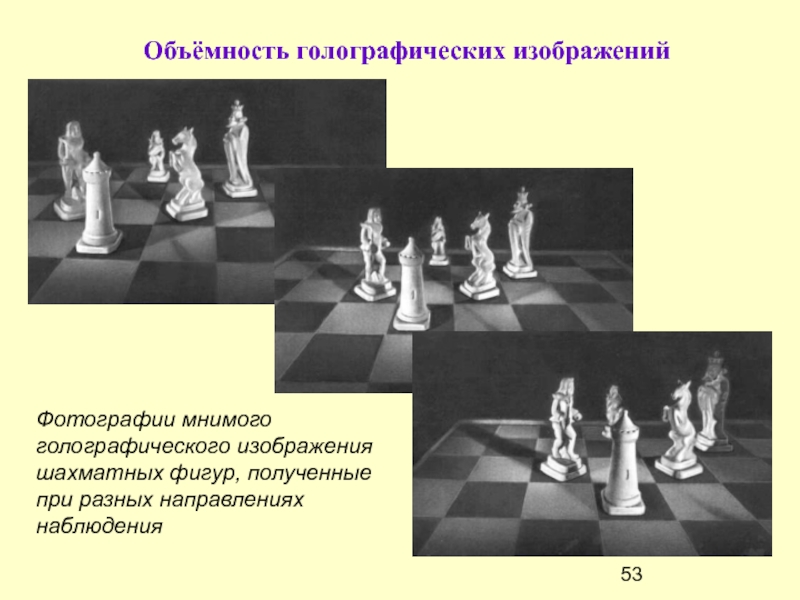

Слайд 53Объёмность голографических изображений
Фотографии мнимого голографического изображения шахматных фигур, полученные

при разных направлениях наблюдения

Объёмность голографических изображений Фотографии мнимого голографического изображения шахматных фигур, полученные при разных направлениях наблюдения

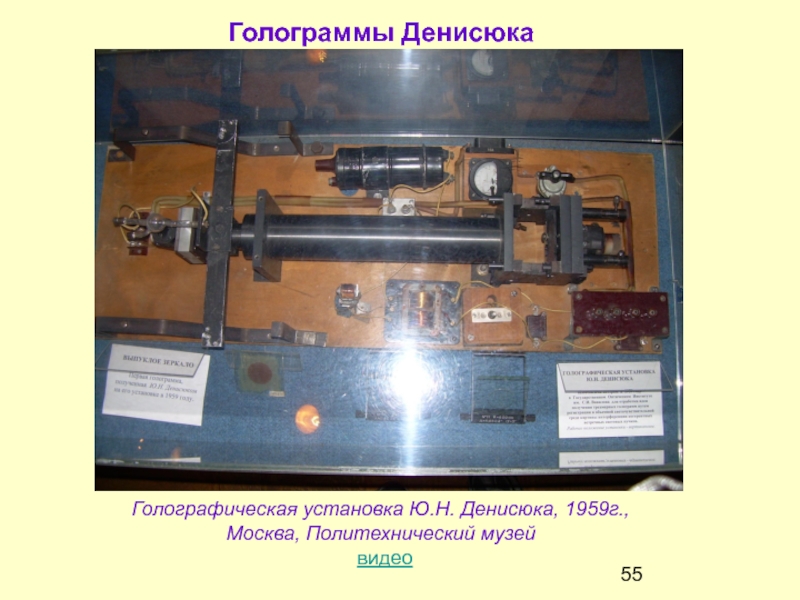

Слайд 55Голографическая установка Ю.Н. Денисюка, 1959г., Москва, Политехнический музей
Голограммы Денисюка
видео

Голографическая установка Ю.Н. Денисюка, 1959г., Москва, Политехнический музейГолограммы Денисюкавидео

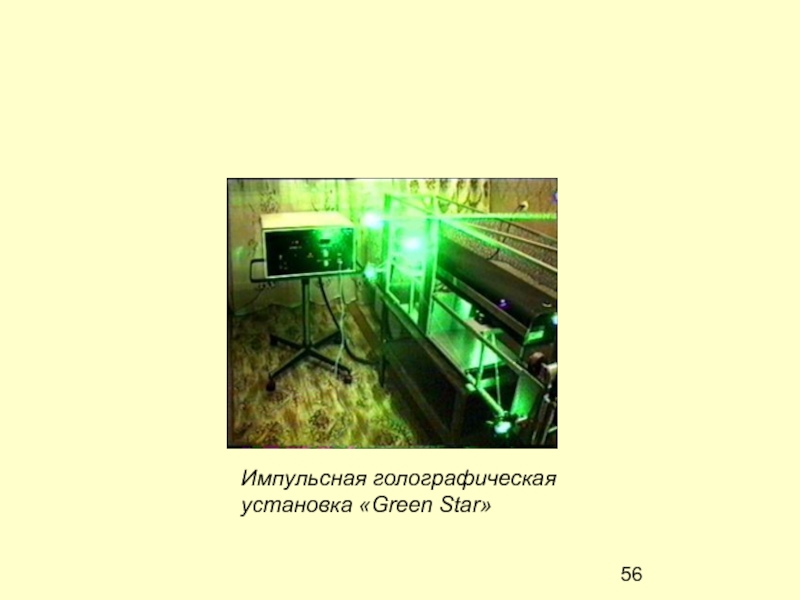

Слайд 56Импульсная голографическая установка «Green Star»

Импульсная голографическая установка «Green Star»

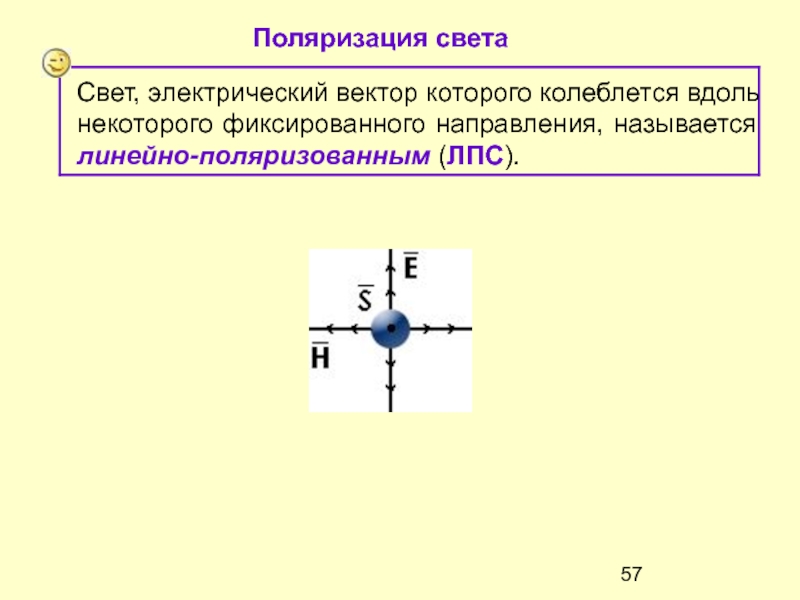

Слайд 57Поляризация света

Поляризация света

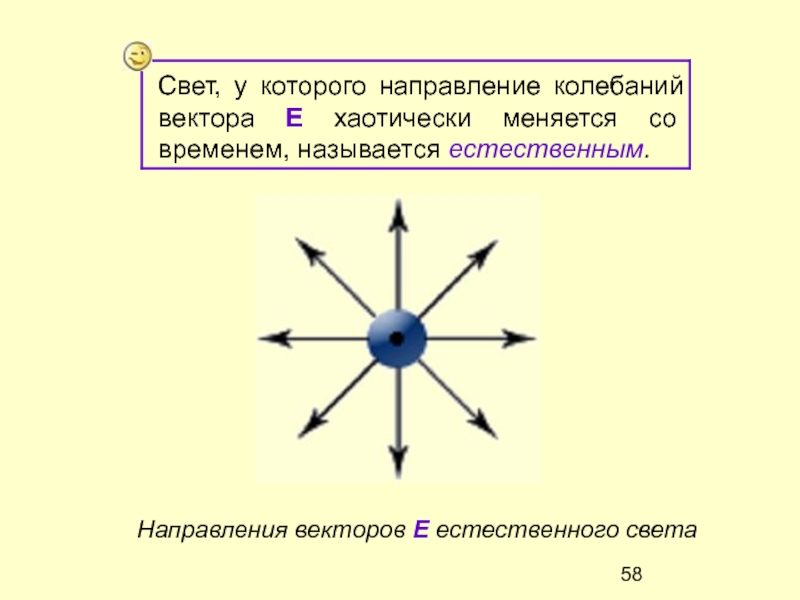

Слайд 58Направления векторов Е естественного света

Направления векторов Е естественного света

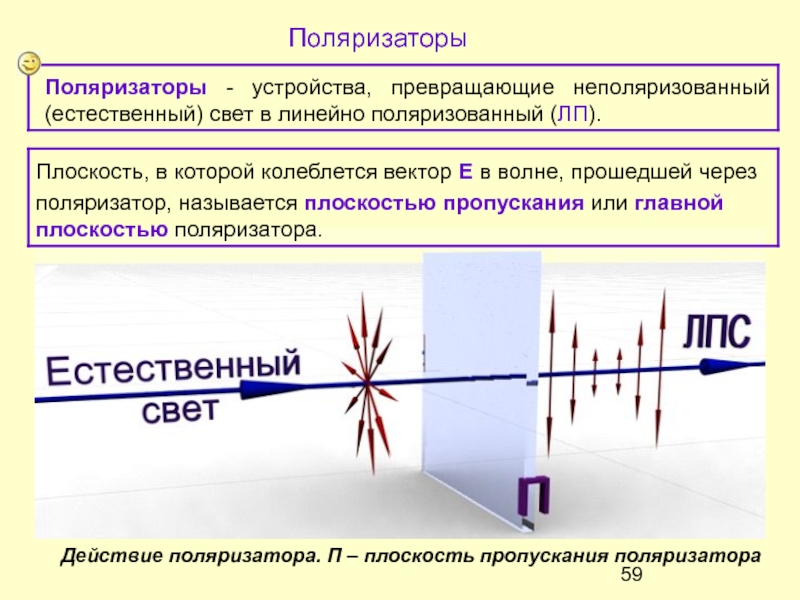

Слайд 59Поляризаторы
Действие поляризатора. П – плоскость пропускания поляризатора

ПоляризаторыДействие поляризатора. П – плоскость пропускания поляризатора

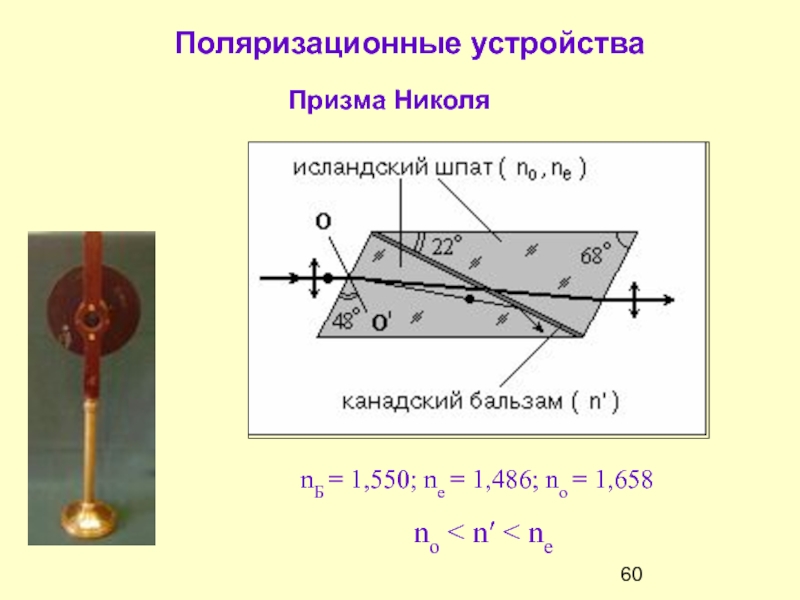

Слайд 60Поляризационные устройства
Призма Николя
no < n′ < ne
nБ = 1,550;

ne = 1,486; no = 1,658

Поляризационные устройстваПризма Николяno < n′ < ne nБ = 1,550; ne = 1,486; no = 1,658

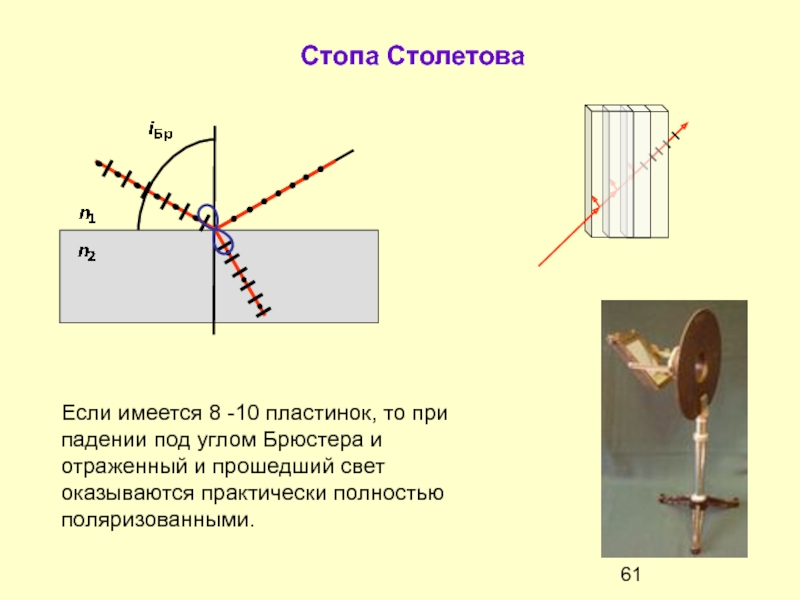

Слайд 61Если имеется 8 -10 пластинок, то при падении под углом

Брюстера и отраженный и прошедший свет оказываются практически полностью поляризованными.


Стопа Столетова

Если имеется 8 -10 пластинок, то при падении под углом Брюстера и отраженный и прошедший свет оказываются

Слайд 62Двойное лучепреломление
Прохождение света через кристалл исландского шпата

Двойное лучепреломлениеПрохождение света через кристалл исландского шпата

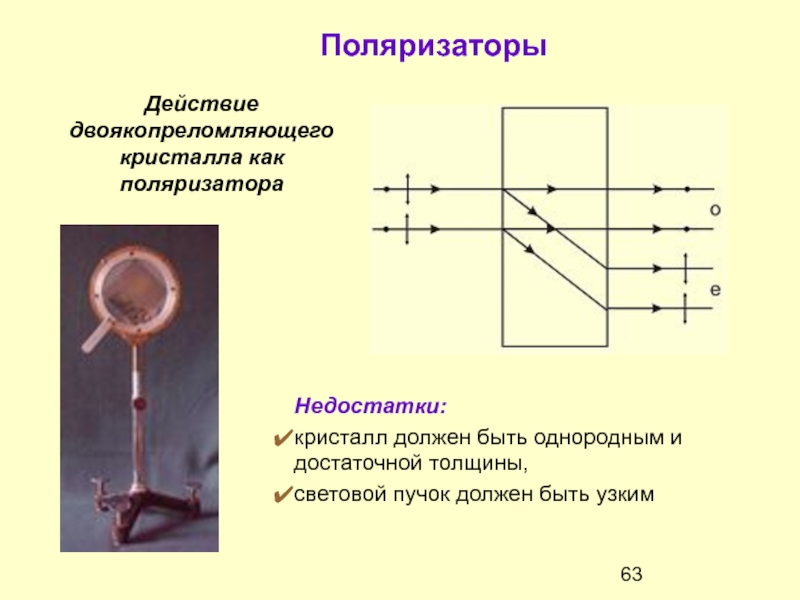

Слайд 63Поляризаторы
Действие двоякопреломляющего кристалла как поляризатора
Недостатки:
кристалл должен быть однородным и достаточной

толщины,
световой пучок должен быть узким

ПоляризаторыДействие двоякопреломляющего кристалла как поляризатораНедостатки:кристалл должен быть однородным и достаточной толщины, световой пучок должен быть узким

Слайд 64Поляризаторы
Кристаллы турмалина
Поляроиды

ПоляризаторыКристаллы турмалина Поляроиды

Слайд 65
Закон Малюса

Закон Малюса

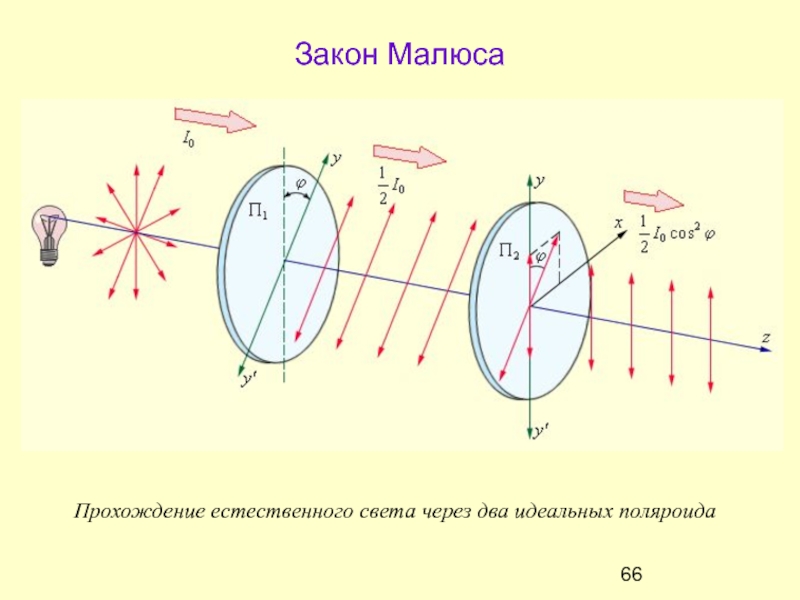

Слайд 66Закон Малюса
Прохождение естественного света через два идеальных поляроида

Закон МалюсаПрохождение естественного света через два идеальных поляроида

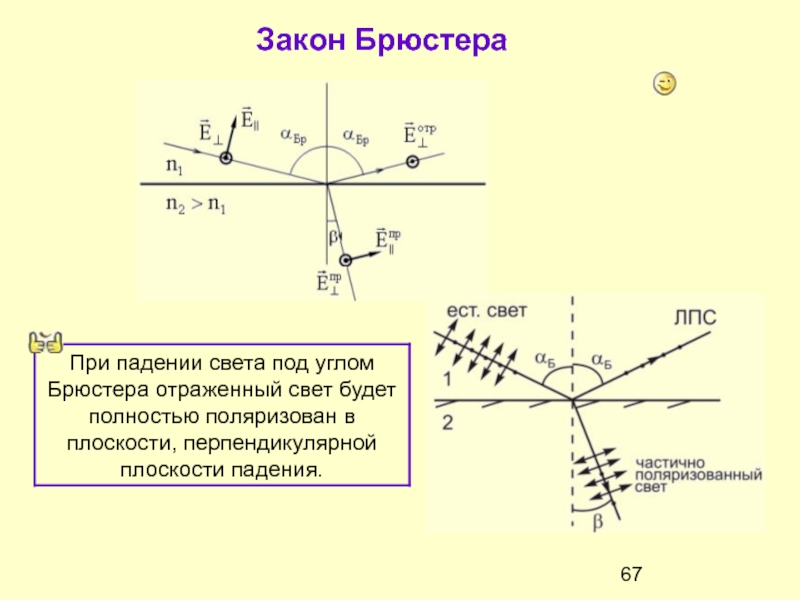

Слайд 67Закон Брюстера


Закон Брюстера

Слайд 68Вращение плоскости поляризации
Схема наблюдения оптической активности

Вращение плоскости поляризацииСхема наблюдения оптической активности

Слайд 69С (кг/м3) − объемно-массовая концентрация раствора
Вращение плоскости поляризации
в оптически активных

кристаллах и чистых жидкостях
в оптически активных растворах

С (кг/м3) − объемно-массовая концентрация раствораВращение плоскости поляризациив оптически активных кристаллах и чистых жидкостях в оптически активных

Обратная связь

Если не удалось найти и скачать доклад-презентацию, Вы можете заказать его на нашем сайте. Мы постараемся найти нужный Вам материал и отправим по электронной почте. Не стесняйтесь обращаться к нам, если у вас возникли вопросы или пожелания:

Email: Нажмите что бы посмотреть

Что такое TheSlide.ru?

Это сайт презентации, докладов, проектов в PowerPoint. Здесь удобно  хранить и делиться своими презентациями с другими пользователями.


Для правообладателей

Яндекс.Метрика
