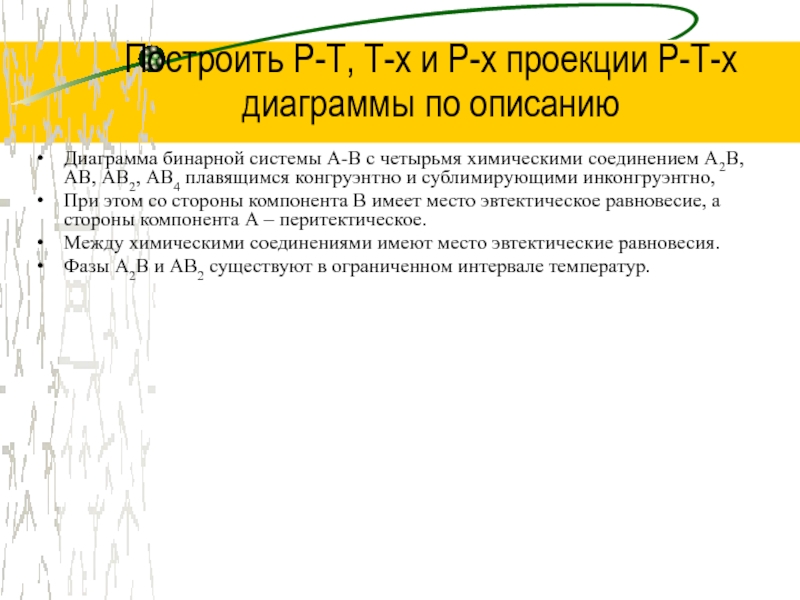

Слайд 1Построить Р-Т, Т-х и Р-х проекции Р-Т-х диаграммы по описанию

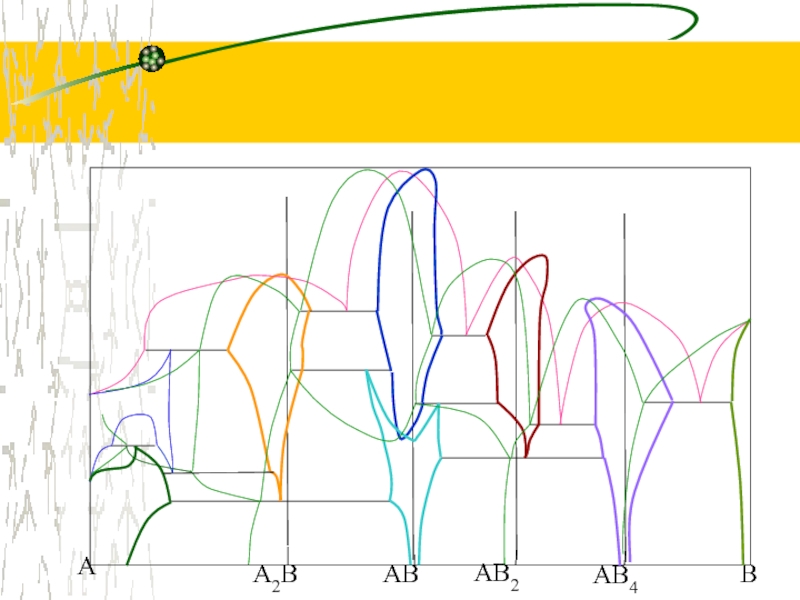

Диаграмма бинарной системы А-В с четырьмя химическими соединением А2В, АВ,
АВ2, АВ4 плавящимся конгруэнтно и сублимирующими инконгруэнтно,
При этом со стороны компонента В имеет место эвтектическое равновесие, а стороны компонента А – перитектическое.
Между химическими соединениями имеют место эвтектические равновесия.
Фазы А2В и АВ2 существуют в ограниченном интервале температур.
Кроме того, в фазе твердого раствора на основе компонента А наблюдается синтектоидное равновесие с температурой на 50 К ниже температуры перитектического равновесия.
Фаза АВ существует в виде двух полиморфных модификаций. Полиморфный переход между высокотемпературной -АВ(1)- и низкотемпературной -АВ(2)- модификациями протекает по перитектической реакции со стороны избытка обоих компонентов. Область моновариантного равновесия «твердая фаза АВ(1)-твердая фаза АВ(2)-пар» характеризуется неограниченной растворимостью в твердых фазах и наличием минимума азеотропного типа.
Максимальная температура плавления фазы АВ(1) является абсолютно максимальной для твердых фаз в системе А-В. Минимальная температура их существования на 100 К ниже температуры плавления соответствующего доминирующего компонента. Максимальная температура плавления фазы АВ является абсолютно максимальной для твердой фазы в системе А-В. Тройная точка компонента А по давлению лежит существенно ниже тройной точки компонента В, а по температуре – существенно выше..

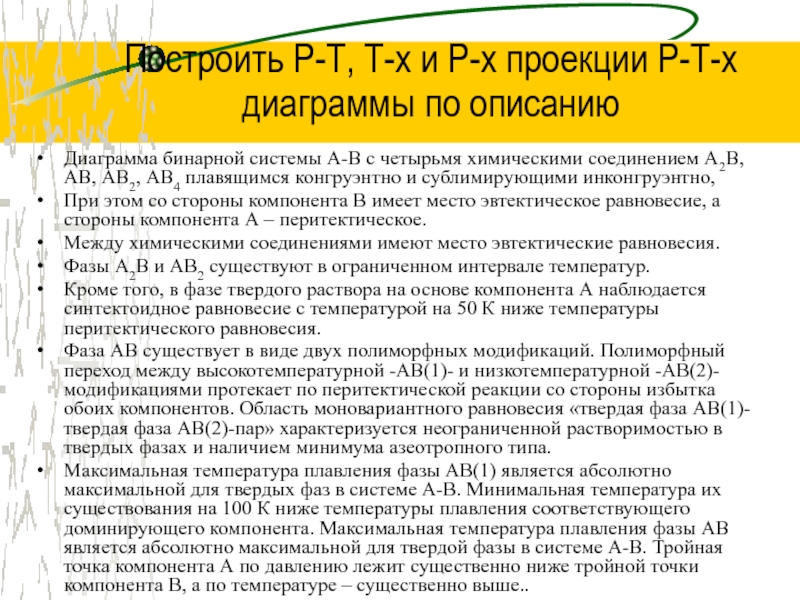

Слайд 3Построить Р-Т, Т-х и Р-х проекции Р-Т-х диаграммы по описанию
Диаграмма бинарной системы А-В с четырьмя химическими соединением А2В, АВ,
АВ2, АВ4 плавящимся конгруэнтно и сублимирующими инконгруэнтно,

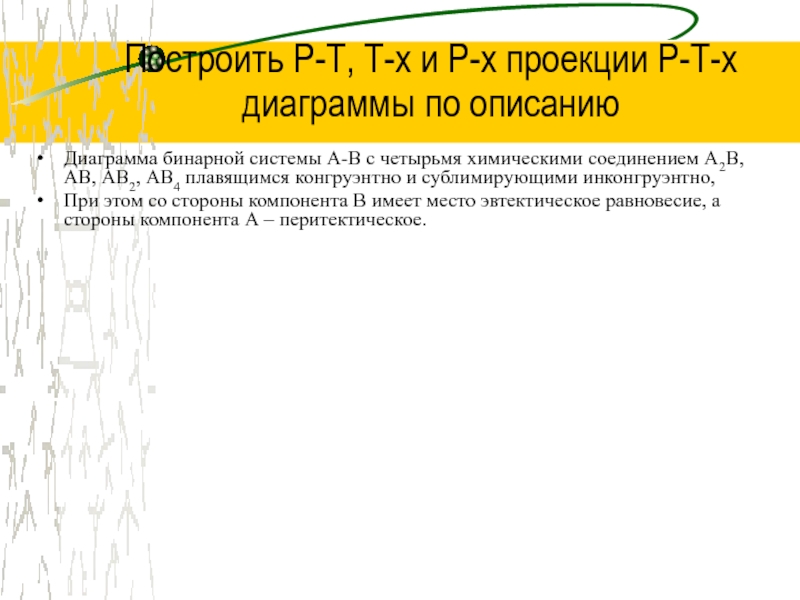

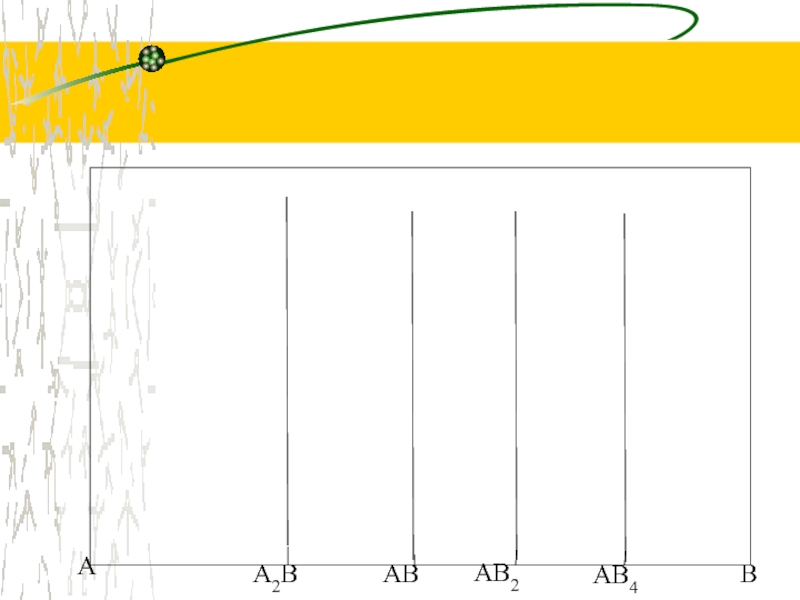

Слайд 6Построить Р-Т, Т-х и Р-х проекции Р-Т-х диаграммы по описанию
Диаграмма бинарной системы А-В с четырьмя химическими соединением А2В, АВ,
АВ2, АВ4 плавящимся конгруэнтно и сублимирующими инконгруэнтно,
При этом со стороны компонента В имеет место эвтектическое равновесие,

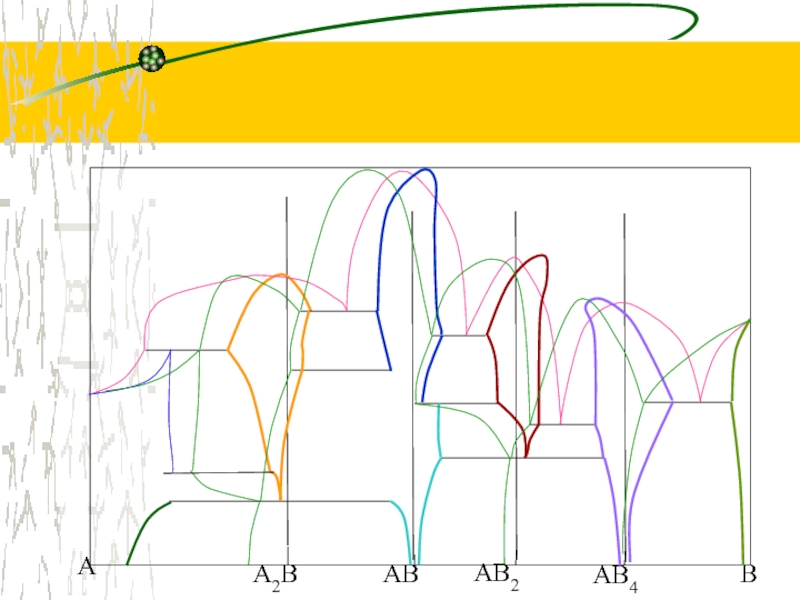

Слайд 8Построить Р-Т, Т-х и Р-х проекции Р-Т-х диаграммы по описанию
Диаграмма бинарной системы А-В с четырьмя химическими соединением А2В, АВ,
АВ2, АВ4 плавящимся конгруэнтно и сублимирующими инконгруэнтно,
При этом со стороны компонента В имеет место эвтектическое равновесие, а стороны компонента А – перитектическое.

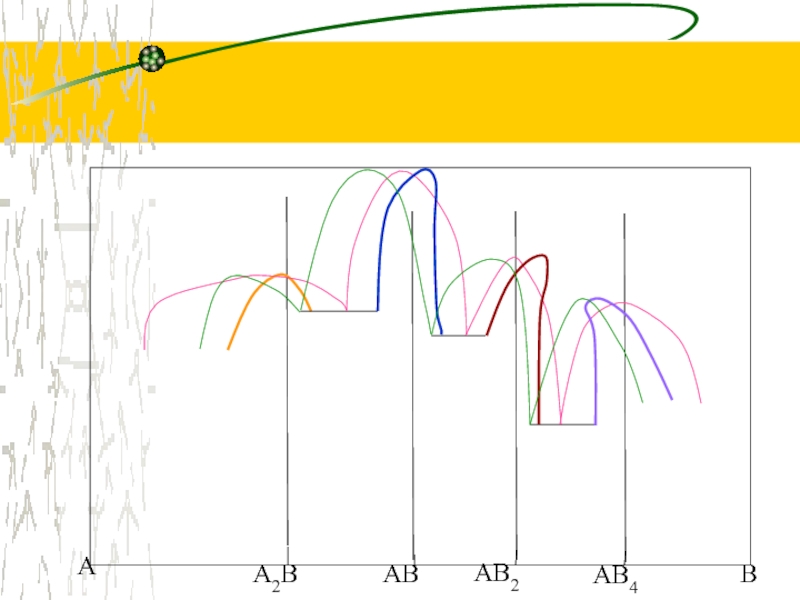

Слайд 11Построить Р-Т, Т-х и Р-х проекции Р-Т-х диаграммы по описанию
Диаграмма бинарной системы А-В с четырьмя химическими соединением А2В, АВ,
АВ2, АВ4 плавящимся конгруэнтно и сублимирующими инконгруэнтно,
При этом со стороны компонента В имеет место эвтектическое равновесие, а стороны компонента А – перитектическое.
Между химическими соединениями имеют место эвтектические равновесия.
Фазы А2В и АВ2 существуют в ограниченном интервале температур.
Слайд 13Построить Р-Т, Т-х и Р-х проекции Р-Т-х диаграммы по описанию
Диаграмма бинарной системы А-В с четырьмя химическими соединением А2В, АВ,
АВ2, АВ4 плавящимся конгруэнтно и сублимирующими инконгруэнтно,
При этом со стороны компонента В имеет место эвтектическое равновесие, а стороны компонента А – перитектическое.
Между химическими соединениями имеют место эвтектические равновесия.
Фазы А2В и АВ2 существуют в ограниченном интервале температур.
Кроме того, в фазе твердого раствора на основе компонента А наблюдается синтектоидное равновесие с температурой на 50 К ниже температуры перитектического равновесия.
Слайд 15Построить Р-Т, Т-х и Р-х проекции Р-Т-х диаграммы по описанию
Диаграмма бинарной системы А-В с четырьмя химическими соединением А2В, АВ,
АВ2, АВ4 плавящимся конгруэнтно и сублимирующими инконгруэнтно,
При этом со стороны компонента В имеет место эвтектическое равновесие, а стороны компонента А – перитектическое.
Между химическими соединениями имеют место эвтектические равновесия.
Фазы А2В и АВ2 существуют в ограниченном интервале температур.
Кроме того, в фазе твердого раствора на основе компонента А наблюдается синтектоидное равновесие с температурой на 50 К ниже температуры перитектического равновесия.
Фаза АВ существует в виде двух полиморфных модификаций. Полиморфный переход между высокотемпературной -АВ(1)- и низкотемпературной -АВ(2)- модификациями протекает по перитектической реакции со стороны избытка обоих компонентов. Область моновариантного равновесия «твердая фаза АВ(1)-твердая фаза АВ(2)-пар» характеризуется неограниченной растворимостью в твердых фазах и наличием минимума азеотропного типа.

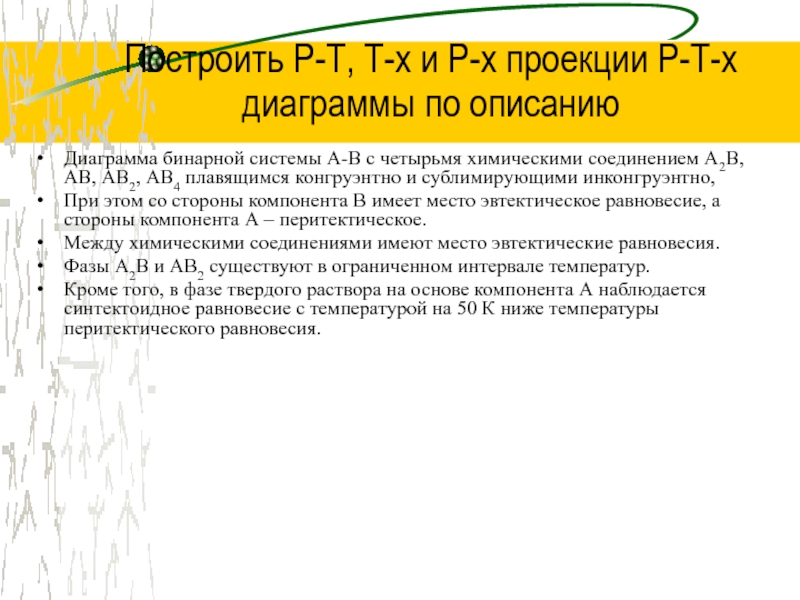

Слайд 17Построить Р-Т, Т-х и Р-х проекции Р-Т-х диаграммы по описанию
Диаграмма бинарной системы А-В с четырьмя химическими соединением А2В, АВ,
АВ2, АВ4 плавящимся конгруэнтно и сублимирующими инконгруэнтно,
При этом со стороны компонента В имеет место эвтектическое равновесие, а стороны компонента А – перитектическое.
Между химическими соединениями имеют место эвтектические равновесия.
Фазы А2В и АВ2 существуют в ограниченном интервале температур.
Кроме того, в фазе твердого раствора на основе компонента А наблюдается синтектоидное равновесие с температурой на 50 К ниже температуры перитектического равновесия.
Фаза АВ существует в виде двух полиморфных модификаций. Полиморфный переход между высокотемпературной -АВ(1)- и низкотемпературной -АВ(2)- модификациями протекает по перитектической реакции со стороны избытка обоих компонентов. Область моновариантного равновесия «твердая фаза АВ(1)-твердая фаза АВ(2)-пар» характеризуется неограниченной растворимостью в твердых фазах и наличием минимума азеотропного типа.
Максимальная температура плавления фазы АВ(1) является абсолютно максимальной для твердых фаз в системе А-В. Минимальная температура их существования на 100 К ниже температуры плавления соответствующего доминирующего компонента. Максимальная температура плавления фазы АВ является абсолютно максимальной для твердой фазы в системе А-В. Тройная точка компонента А по давлению лежит существенно ниже тройной точки компонента В, а по температуре – существенно выше..

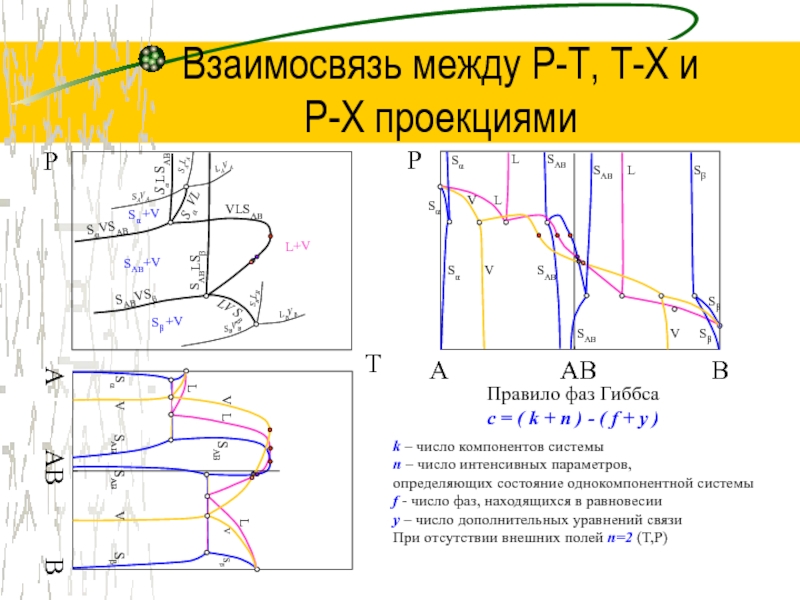

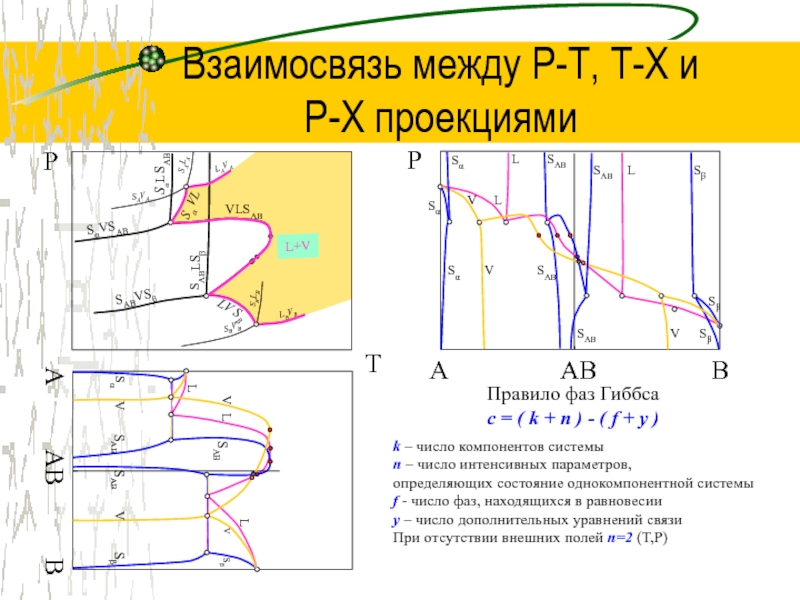

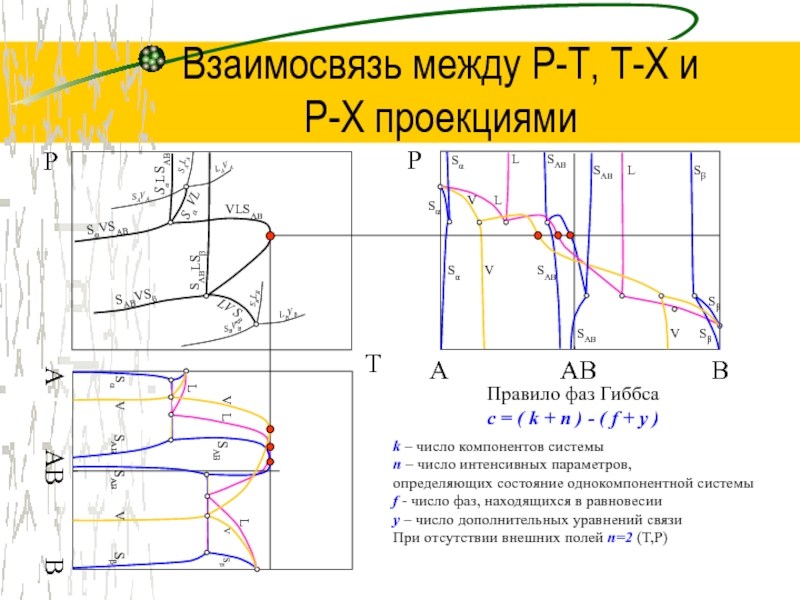

Слайд 19Взаимосвязь между Р-Т, Т-Х и
P-Х проекциями
T
Р
AB
B
Р
LV Sβ
SABVSβ
SαVSAB
VLSAB
Sα VL
SABLSβ
SαL
SAB
L
A
AB
A
B
Правило фаз Гиббса
c = ( k + n ) -
( f + y )
k – число компонентов системы
n – число интенсивных параметров,
определяющих состояние однокомпонентной системы
f - число фаз, находящихся в равновесии
у – число дополнительных уравнений связи
При отсутствии внешних полей n=2 (T,P)
Слайд 20Взаимосвязь между Р-Т, Т-Х и
P-Х проекциями
T
Р
AB
B
Р
LAVA
SAVA
SALA
SBVB
SBLB
LBVB
LV Sβ
SABVSβ
SαVSAB
VLSAB
Sα VL
SABLSβ
SαL
SAB
Sα
V
SAB
SAB
V
Sβ
V
V
L
L
Sβ
SAB
L
SAB
Sα
V
L
Sβ
Sβ
L
SAB
SAB
SAB
Sα
Sα
V
L
V
Sβ
A
AB
A
B
Правило фаз Гиббса
c = ( k + n ) -
( f + y )
k – число компонентов системы
n – число интенсивных параметров,
определяющих состояние однокомпонентной системы
f - число фаз, находящихся в равновесии
у – число дополнительных уравнений связи
При отсутствии внешних полей n=2 (T,P)

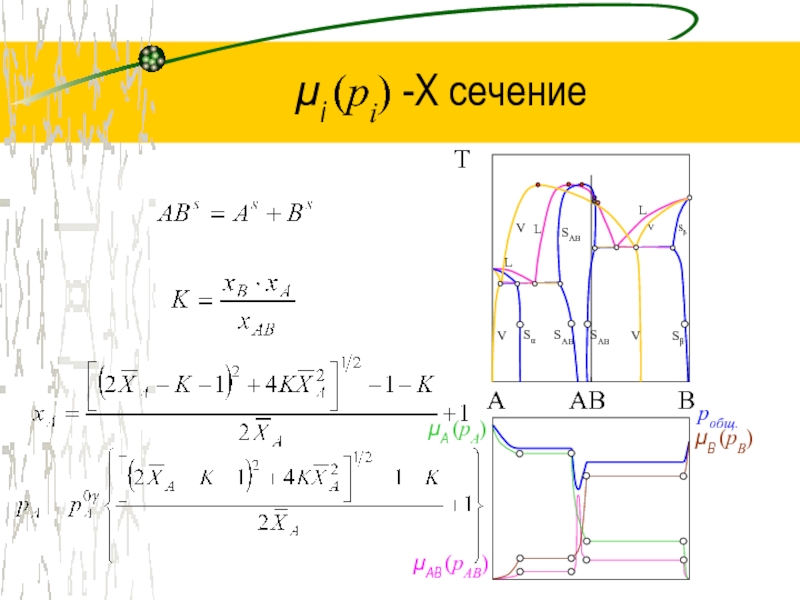

Слайд 21Взаимосвязь между Р-Т, Т-Х и
P-Х проекциями
T
Р
AB
B
Р
LAVA
SAVA
SALA
SBVB
SBLB
LBVB
LV Sβ
SABVSβ
SαVSAB
VLSAB
Sα VL
SABLSβ
SαL
SAB
Sα
V
SAB
SAB
V
Sβ
V
V
L
L
Sβ
SAB
L
SAB
Sα
V
L
Sβ
Sβ
L
SAB
SAB
SAB
Sα
Sα
V
L
V
Sβ
A
AB
A
B
Правило фаз Гиббса
c = ( k + n ) -
( f + y )
k – число компонентов системы
n – число интенсивных параметров,
определяющих состояние однокомпонентной системы
f - число фаз, находящихся в равновесии
у – число дополнительных уравнений связи
При отсутствии внешних полей n=2 (T,P)
Слайд 22Взаимосвязь между Р-Т, Т-Х и
P-Х проекциями
T
Р
AB
B
Р
LAVA
SAVA
SALA
SBVB
SBLB
LBVB
LV Sβ
SABVSβ
SαVSAB
VLSAB
Sα VL
SABLSβ
SαL
SAB
Sα
V
SAB
SAB
V
Sβ
V
V
L
L
Sβ
SAB
L
SAB
Sα
V
L
Sβ
Sβ
L
SAB
SAB
SAB
Sα
Sα
V
L
V
Sβ
A
AB
A
B
Правило фаз Гиббса
c = ( k + n ) -
( f + y )
k – число компонентов системы
n – число интенсивных параметров,
определяющих состояние однокомпонентной системы
f - число фаз, находящихся в равновесии
у – число дополнительных уравнений связи
При отсутствии внешних полей n=2 (T,P)
L=SAB
Слайд 23Взаимосвязь между Р-Т, Т-Х и
P-Х проекциями
T
Р
AB
B
Р
LAVA
SAVA
SALA
SBVB
SBLB
LBVB
LV Sβ
SABVSβ
SαVSAB
VLSAB
Sα VL
SABLSβ
SαL
SAB
Sα
V
SAB
SAB
V
Sβ
V
V
L
L
Sβ
SAB
L
SAB
Sα
V
L
Sβ
Sβ
L
SAB
SAB
SAB
Sα
Sα
V
L
V
Sβ
A
AB
A
B
Правило фаз Гиббса
c = ( k + n ) -
( f + y )
k – число компонентов системы
n – число интенсивных параметров,
определяющих состояние однокомпонентной системы
f - число фаз, находящихся в равновесии
у – число дополнительных уравнений связи
При отсутствии внешних полей n=2 (T,P)
V=SAB
Слайд 24Взаимосвязь между Р-Т, Т-Х и
P-Х проекциями
T
Р
AB
B
Р
LAVA
SAVA
SALA
SBVB
SBLB
LBVB
LV Sβ
SABVSβ
SαVSAB
VLSAB
Sα VL
SABLSβ
SαL
SAB
Sα
V
SAB
SAB
V
Sβ
V
V
L
L
Sβ
SAB
L
SAB
Sα
V
L
Sβ
Sβ
L
SAB
SAB
SAB
Sα
Sα
V
L
V
Sβ
A
AB
A
B
Правило фаз Гиббса
c = ( k + n ) -
( f + y )
k – число компонентов системы
n – число интенсивных параметров,
определяющих состояние однокомпонентной системы
f - число фаз, находящихся в равновесии
у – число дополнительных уравнений связи
При отсутствии внешних полей n=2 (T,P)
V=L
Слайд 25
Взаимосвязь между Р-Т, Т-Х и
P-Х проекциями
T
Р
AB
B
Р
LAVA
SAVA
SALA
SBVB
SBLB
LBVB
LV Sβ
SABVSβ
SαVSAB
VLSAB
Sα VL
SABLSβ
SαL
SAB
L+V
Sα
V
SAB
SAB
V
Sβ
V
V
L
L
Sβ
SAB
L
SAB
Sα
V
L
Sβ
Sβ
L
SAB
SAB
SAB
Sα
Sα
V
L
V
Sβ
A
AB
A
B
Правило фаз Гиббса
c = ( k + n ) -
( f + y )
k – число компонентов системы
n – число интенсивных параметров,
определяющих состояние однокомпонентной системы
f - число фаз, находящихся в равновесии
у – число дополнительных уравнений связи
При отсутствии внешних полей n=2 (T,P)
Слайд 26
Взаимосвязь между Р-Т, Т-Х и
P-Х проекциями
T
Р
AB
B
Р
LAVA
SAVA
SALA
SBVB
SBLB
LBVB
LV Sβ
SABVSβ
SαVSAB
VLSAB
Sα VL
SABLSβ
SαL
SAB
Sα +V
L+V
Sα
V
SAB
SAB
V
Sβ
V
V
L
L
Sβ
SAB
L
SAB
Sα
V
L
Sβ
Sβ
L
SAB
SAB
SAB
Sα
Sα
V
L
V
Sβ
A
AB
A
B
Правило фаз Гиббса
c = ( k + n )
- ( f + y )
k – число компонентов системы
n – число интенсивных параметров,
определяющих состояние однокомпонентной системы
f - число фаз, находящихся в равновесии
у – число дополнительных уравнений связи
При отсутствии внешних полей n=2 (T,P)
Слайд 27
Взаимосвязь между Р-Т, Т-Х и
P-Х проекциями
T
Р
AB
B
Р
LAVA
SAVA
SALA
SBVB
SBLB
LBVB
LV Sβ
SABVSβ
SαVSAB
VLSAB
Sα VL
SABLSβ
SαL
SAB
Sα +V
Sβ +V
L+V
Sα
V
SAB
SAB
V
Sβ
V
V
L
L
Sβ
SAB
L
SAB
Sα
V
L
Sβ
Sβ
L
SAB
SAB
SAB
Sα
Sα
V
L
V
Sβ
A
AB
A
B
Правило фаз Гиббса
c = ( k + n
) - ( f + y )
k – число компонентов системы
n – число интенсивных параметров,
определяющих состояние однокомпонентной системы
f - число фаз, находящихся в равновесии
у – число дополнительных уравнений связи
При отсутствии внешних полей n=2 (T,P)
Слайд 28
Взаимосвязь между Р-Т, Т-Х и
P-Х проекциями
T
Р
AB
B
Р
LAVA
SAVA
SALA
SBVB
SBLB
LBVB
LV Sβ
SABVSβ
SαVSAB
VLSAB
Sα VL
SABLSβ
SαL
SAB
SAB+V
Sα +V
Sβ +V
L+V
Sα
V
SAB
SAB
V
Sβ
V
V
L
L
Sβ
SAB
L
SAB
Sα
V
L
Sβ
Sβ
L
SAB
SAB
SAB
Sα
Sα
V
L
V
Sβ
A
AB
A
B
Правило фаз Гиббса
c = ( k + n
) - ( f + y )
k – число компонентов системы
n – число интенсивных параметров,
определяющих состояние однокомпонентной системы
f - число фаз, находящихся в равновесии
у – число дополнительных уравнений связи
При отсутствии внешних полей n=2 (T,P)
Слайд 29Взаимосвязь между Р-Т, Т-Х и
P-Х проекциями
T
Р
AB
B
Р
LAVA
SAVA
SALA
SBVB
SBLB
LBVB
LV Sβ
SABVSβ
SαVSAB
VLSAB
Sα VL
SABLSβ
SαL
SAB
SAB+V
Sα +V
Sβ +V
L+V
Sα
V
SAB
SAB
V
Sβ
V
V
L
L
Sβ
SAB
L
SAB
Sα
V
L
Sβ
Sβ
L
SAB
SAB
SAB
Sα
Sα
V
L
V
Sβ
A
AB
A
B
Правило фаз Гиббса
c = ( k + n
) - ( f + y )
k – число компонентов системы
n – число интенсивных параметров,
определяющих состояние однокомпонентной системы
f - число фаз, находящихся в равновесии
у – число дополнительных уравнений связи
При отсутствии внешних полей n=2 (T,P)

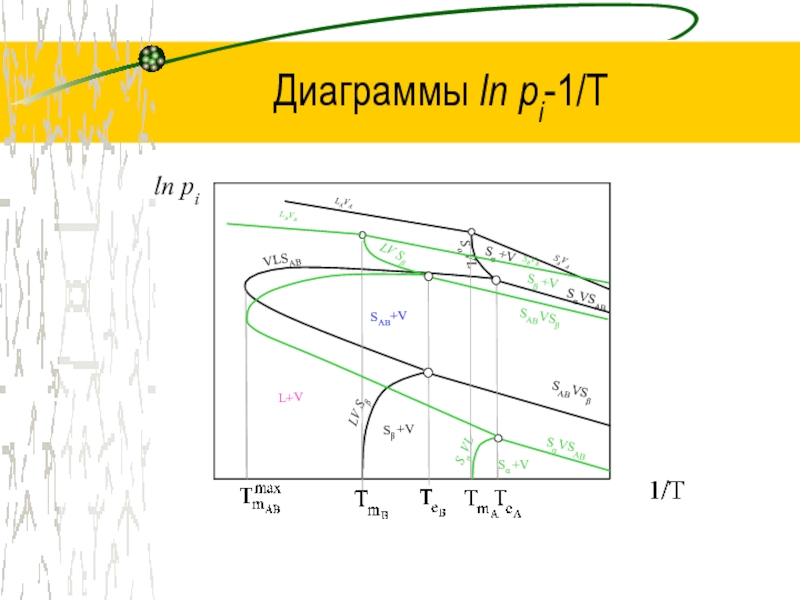

Слайд 30Различие между Р-Т, рi-Т проекциями
Слайд 31
P-Х сечение
T
Р
AB
B
Р
LAVA
SAVA
SALA
SBVB
SBLB
LBVB
LV Sβ
SABVSβ
SαVSAB
VLSAB
Sα VL
SABLSβ
SαL SAB
SAB+V
Sα +V
Sβ +V
L+V
Sα
V
SAB
SAB
V
Sβ
V
V
L
L
Sβ
SAB
L
Sβ
SAB
Sα
V
A
AB
A
B
T=const

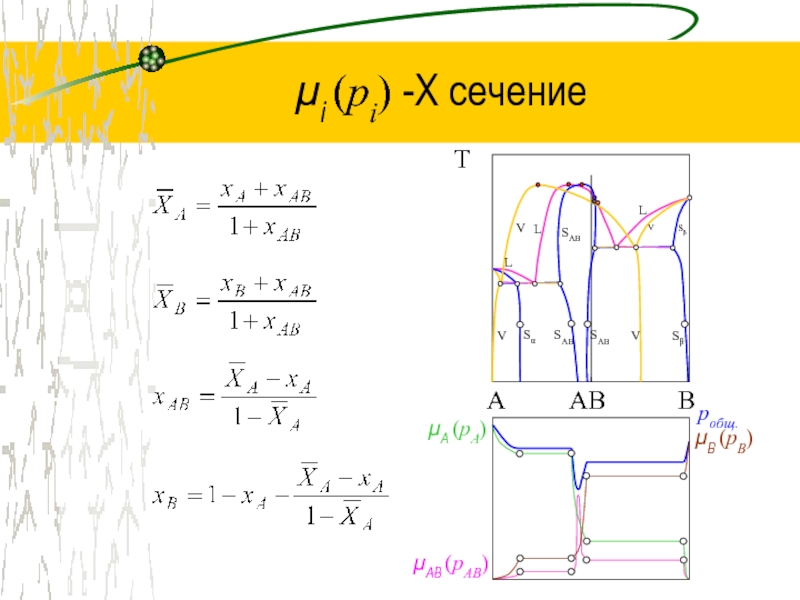

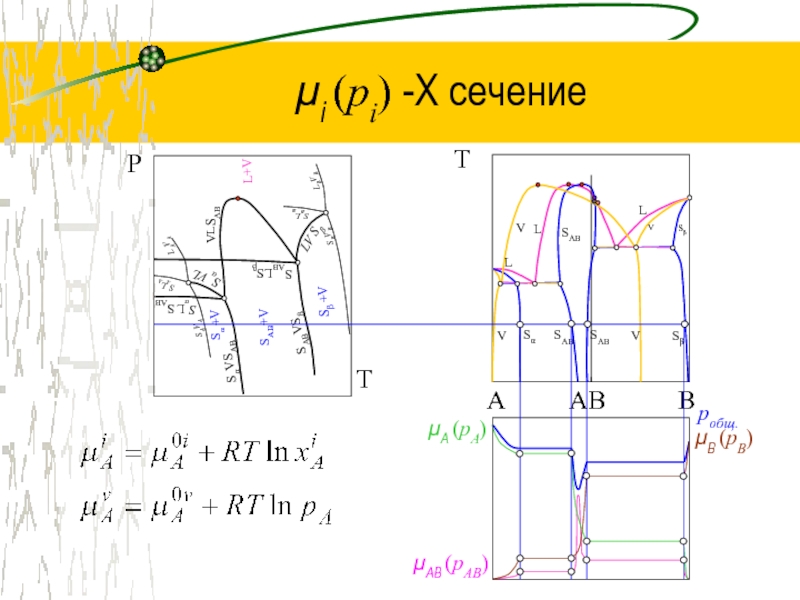

Слайд 32μi (pi) -Х сечение
AB
Sα
V
SAB
SAB
V
Sβ
V
V
L
L
Sβ
SAB
L
A
B
T
μA (pA)
μB (pB)
μAB (pAB)
Слайд 33μi (pi) -Х сечение
AB
Sα
V
SAB
SAB
V
Sβ
V
V
L
L
Sβ
SAB
L
A
B
T
μA (pA)
μB (pB)
μAB (pAB)
pобщ.
Слайд 34μi (pi) -Х сечение
AB
Sα
V
SAB
SAB
V
Sβ
V
V
L
L
Sβ
SAB
L
A
B
T
μA (pA)
μB (pB)
μAB (pAB)
pобщ.
Слайд 35
μi (pi) -Х сечение
AB
Sα
V
SAB
SAB
V
Sβ
V
V
L
L
Sβ
SAB
L
A
B
T
μA (pA)
μB (pB)
μAB (pAB)
pобщ.
Слайд 36μi (pi) -Х сечение
AB
Sα
V
SAB
SAB
V
Sβ
V
V
L
L
Sβ
SAB
L
A
B
T
μA (pA)
μB (pB)
μAB (pAB)
pобщ.
Слайд 37μi (pi) -Х сечение
AB
Sα
V
SAB
SAB
V
Sβ
V
V
L
L
Sβ
SAB
L
A
B
T
μA (pA)
μB (pB)
μAB (pAB)
pобщ.
Слайд 38μi (pi) -Х сечение
AB
Sα
V
SAB
SAB
V
Sβ
V
V
L
L
Sβ
SAB
L
A
B
T
μA (pA)
μB (pB)
μAB (pAB)
pобщ.

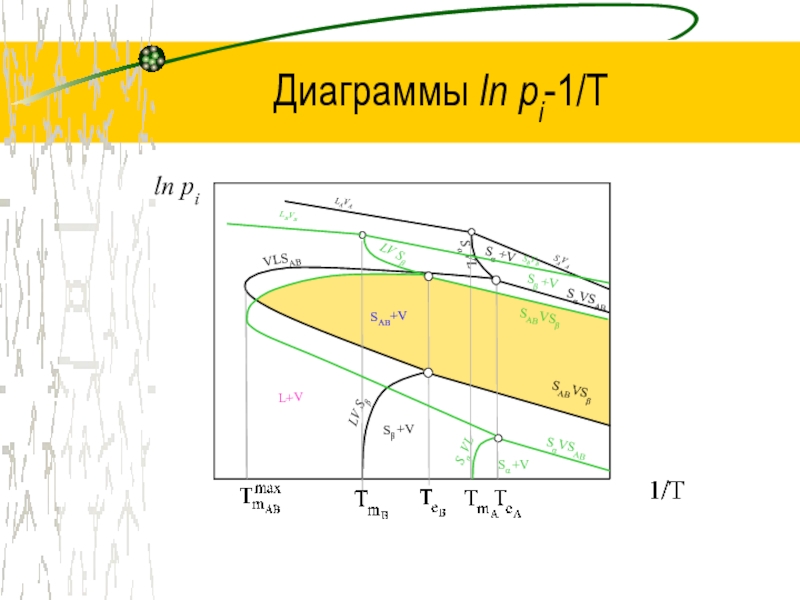

Слайд 40Диаграммы ln рi-1/Т
1/T
ln pB
LBVB
SBVB
LV Sβ
SABVSβ
SαVSAB
VLSAB
Sα VL
SABLSβ
SAB+V
Sα +V
Sβ +V
L+V
SαLSAB

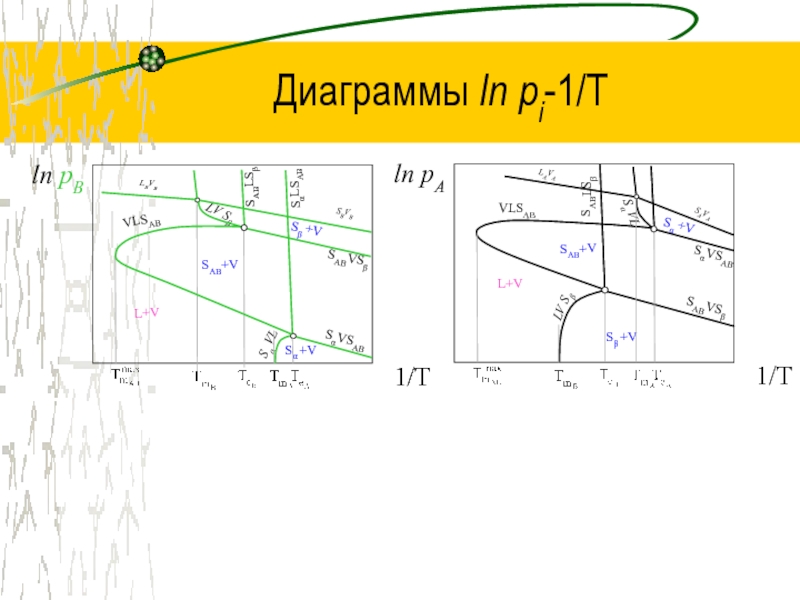

Слайд 41Диаграммы ln рi-1/Т
1/T
ln pB
LBVB
SBVB
LV Sβ
SABVSβ
SαVSAB
VLSAB
Sα VL
SABLSβ
SAB+V
Sα +V
Sβ +V
L+V
1/T
ln
pA
LAVA
SAVA
LV Sβ
SABVSβ
SαVSAB
VLSAB
Sα VL
SABLSβ
SAB+V
Sα +V
Sβ +V
L+V
SαLSAB
Слайд 43Диаграммы ln рi-1/Т
1/T
LAVA
SAVA
LV Sβ
SABVSβ
SαVSAB
Sα VL
SABLSβ
Sα +V
Sβ +V
1/T
ln pB,pA
LBVB
SBVB
LV
Sβ
SABVSβ
SαVSAB
VLSAB
Sα VL
SABLSβ
SAB+V
Sα +V
Sβ +V
L+V
SαLSAB
Слайд 44Диаграммы ln рi-1/Т
1/T
LAVA
SAVA
LV Sβ
SABVSβ
SαVSAB
Sα VL
SAB+V
Sα +V
Sβ +V
1/T
ln pi
LBVB
SBVB
LV
Sβ
SABVSβ
SαVSAB
VLSAB
Sα VL
Sα +V
Sβ +V
L+V
Слайд 45
Диаграммы ln рi-1/Т
1/T
LAVA
SAVA
LV Sβ
SABVSβ
SαVSAB
Sα VL
SAB+V
Sα +V
Sβ +V
1/T
ln pi
LBVB
SBVB
LV
Sβ
SABVSβ
SαVSAB
VLSAB
Sα VL
Sα +V
Sβ +V
L+V
Слайд 46Диаграммы ln рi-1/Т
1/T
LAVA
SAVA
LV Sβ
SABVSβ
SαVSAB
Sα VL
SAB+V
Sα +V
Sβ +V
1/T
ln pi
LBVB
SBVB
LV
Sβ
SABVSβ
SαVSAB
VLSAB
Sα VL
Sα +V
Sβ +V
L+V
Слайд 47Диаграммы ln рi-1/Т
1/T
LAVA
SAVA
LV Sβ
SABVSβ
SαVSAB
Sα VL
SAB+V
Sα +V
Sβ +V
ln pA
VLSAB
L+V
