Прогноз синоптической ситуации Объекты прогноза: Барическое поле Фронты

Содержание

Прогноз барического поля

Слайды и текст этой презентации

Слайд 1 Прогноз синоптической ситуации Объекты прогноза: Барическое поле Фронты Струйные течения

Прогноз синоптической ситуации  Объекты прогноза: Барическое поле  Фронты Струйные течения

Слайд 2Прогноз барического поля

Прогноз барического поля

Слайд 3Задачи прогноза барического поля
1. Прогноз движения и эволюции
существующих

на исходной синоптической карте барических образований – циклонов,

антициклонов, ложбин и гребней.

2. Прогноз возникновения новых барических
образований.

В настоящее время эти прогнозы составляются на основе решения системы гидродинамических уравнений
Задачи прогноза  барического поля1. Прогноз движения и эволюции  существующих на исходной синоптической  карте барических

Слайд 5История создания гидродинамического метода прогноза барического поля

История создания гидродинамического метода прогноза барического поля

Слайд 6Вильгельм Бьеркнес
(1862-1951)

Глава норвежской школы
метеорологов, которая
выдвинула идею фронтальной


структуры циклона, т.е.
заложила современную
синоптику.
Однако сам он считал, что
будущее

принадлежит
математическим методам.
Вильгельм Бьеркнес (1862-1951) Глава норвежской школы метеорологов, котораявыдвинула идею фронтальной структуры циклона, т.е. заложила современнуюсиноптику.Однако сам он

Слайд 7Льюис Фрай Ричардсон
(1881-1953)

Первый энтузиаст, осмелившийся рассчитать
будущее поле давления по полным

гидродинамическим уравнениям

Льюис Фрай Ричардсон(1881-1953)Первый энтузиаст, осмелившийся рассчитатьбудущее поле давления по полным гидродинамическим уравнениям

Слайд 8Система полных гидродинамических уравнений в сферических координатах

Система полных гидродинамических уравнений в сферических координатах

Слайд 9Машинно-счетная станция

Машинно-счетная станция

Слайд 10Условие Куранта-Фридрихса-Леви –залог успешного гидродинамического прогноза по полным уравнениям Для устойчивости

счета в моделях на основе полных уравнений необходимо было использовать

малые шаги по времени
Условие  Куранта-Фридрихса-Леви –залог успешного гидродинамического прогноза по полным уравнениям   Для устойчивости счета в моделях

Слайд 11ОСОБЕННОСТИ ОПЕРАТИВНЫХ МОДЕЛЕЙ ПО ПОЛНЫМ УРАВНЕНИЯМ
Применение в атмосферных моделях полных

уравнений означает отказ от гипотезы квазигеострофичности крупномасштабных атмосферных движений.

Зато это

позволяет вычислить скорость вертикальных движений, прогнозировать облачность и осадки.
ОСОБЕННОСТИ ОПЕРАТИВНЫХ МОДЕЛЕЙ ПО ПОЛНЫМ  УРАВНЕНИЯМ Применение в атмосферных моделях полных уравнений означает отказ от гипотезы

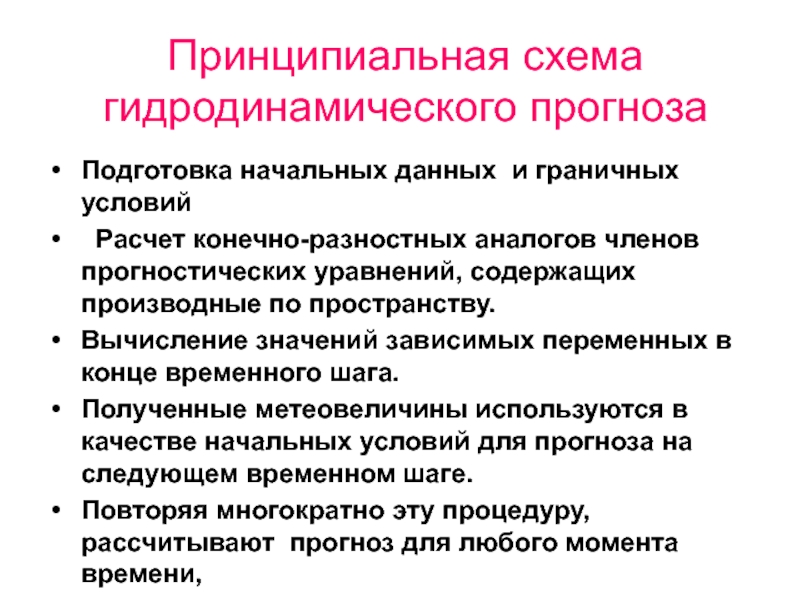

Слайд 12Принципиальная схема гидродинамического прогноза
Подготовка начальных данных и граничных условий


  Расчет конечно-разностных аналогов членов прогностических уравнений, содержащих производные по

пространству.
Вычисление значений зависимых переменных в конце временного шага.
Полученные метеовеличины используются в качестве начальных условий для прогноза на следующем временном шаге.
Повторяя многократно эту процедуру, рассчитывают прогноз для любого момента времени,
Принципиальная схема гидродинамического прогноза Подготовка начальных данных и граничных условий   Расчет конечно-разностных аналогов членов прогностических уравнений,

Слайд 13Рост мощности компьютеров и успешности прогнозов

Рост мощности компьютеров и успешности прогнозов

Слайд 14Новый высокопроизводительный вычислительный комплекс Росгидромета
Гидрометеорологический центр Российской Федерации
Пиковое быстродействие

11∙ 1012 = 11 000 ∙ 109 =>
= 11 тысяч

миллиардов операций в сек.

SGI Altix 4700 (832 процессора Itanium (1664 ядра), 64-bit, 3 Tb память)

Обучение специалистов-синоптиков Национальных гидрометеорологических служб государств Центральной Азии июнь-июль 2013

Новый высокопроизводительный  вычислительный комплекс Росгидромета Гидрометеорологический центр Российской ФедерацииПиковое быстродействие 11∙ 1012 = 11 000 ∙

Слайд 15Успешность (S1) инерционных и гидродинамических прогнозов на 24 часа в 1970

– 2000 гг.

Успешность (S1) инерционных и  гидродинамических прогнозов на 24 часа в 1970 – 2000 гг.

Слайд 16Средние квадратические ошибки прогноза поля приземного давления на 3 и

5 суток гидродинамическим методом

Средние квадратические ошибки прогноза поля приземного давления  на 3 и 5 суток гидродинамическим методом

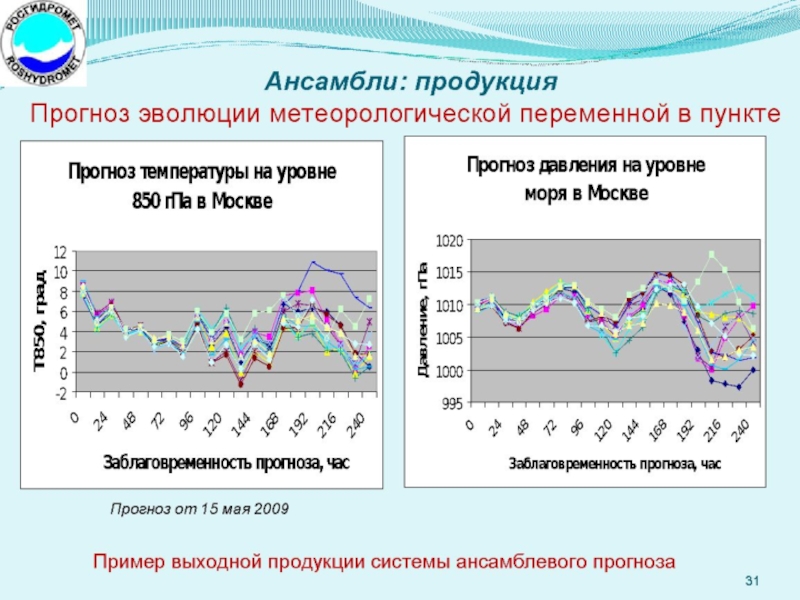

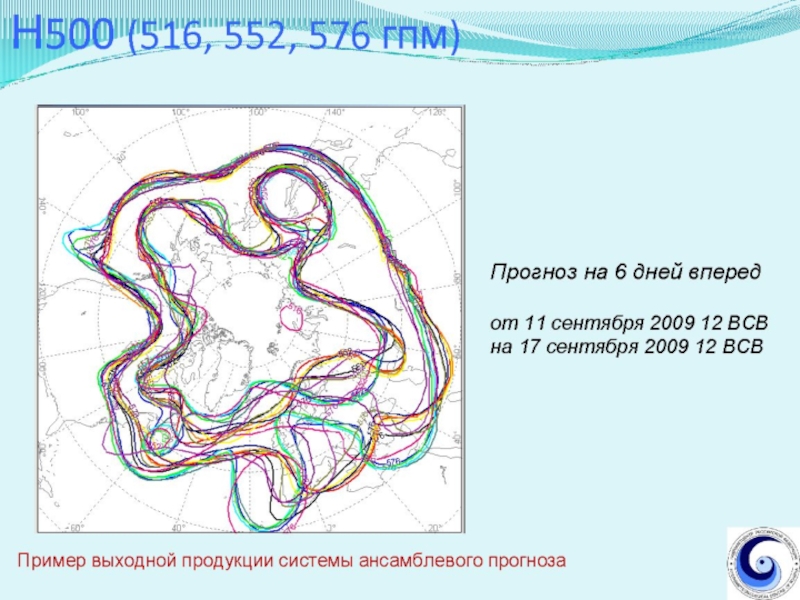

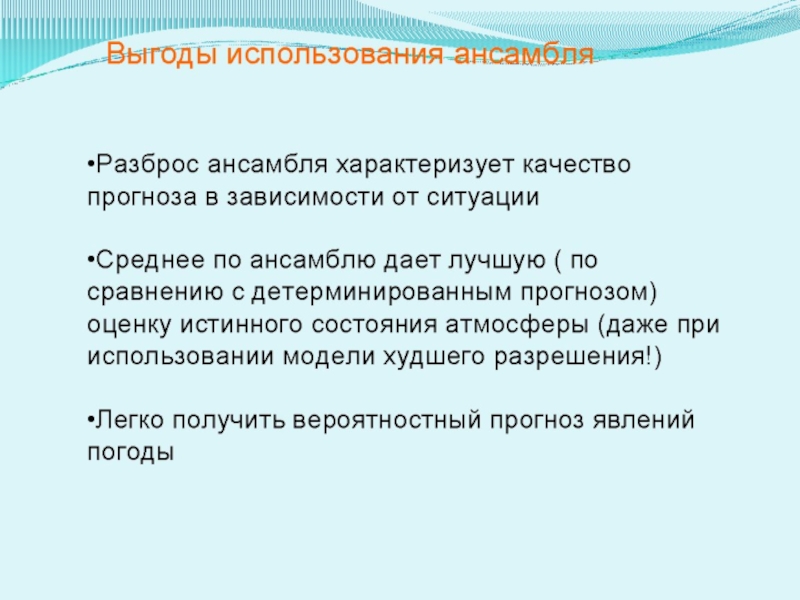

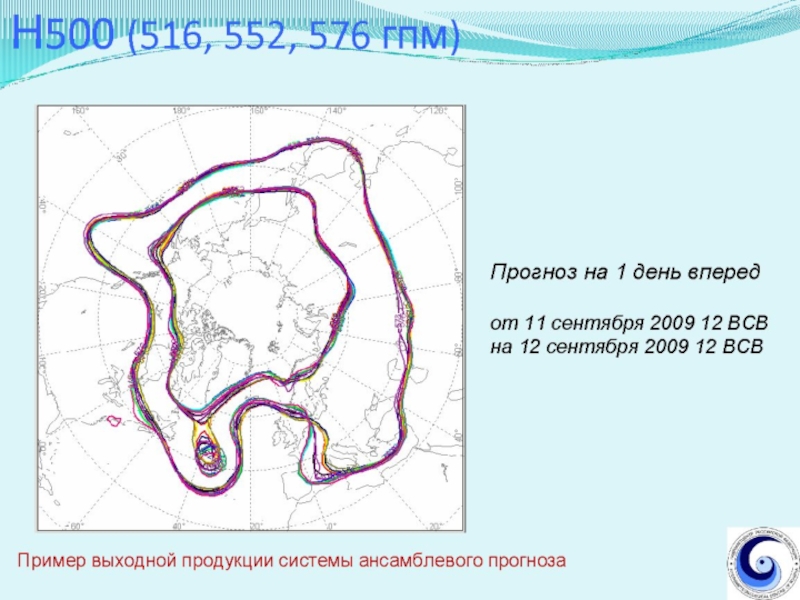

Слайд 17Ансамблевое моделирование и прогноз

Ансамблевое моделирование и прогноз

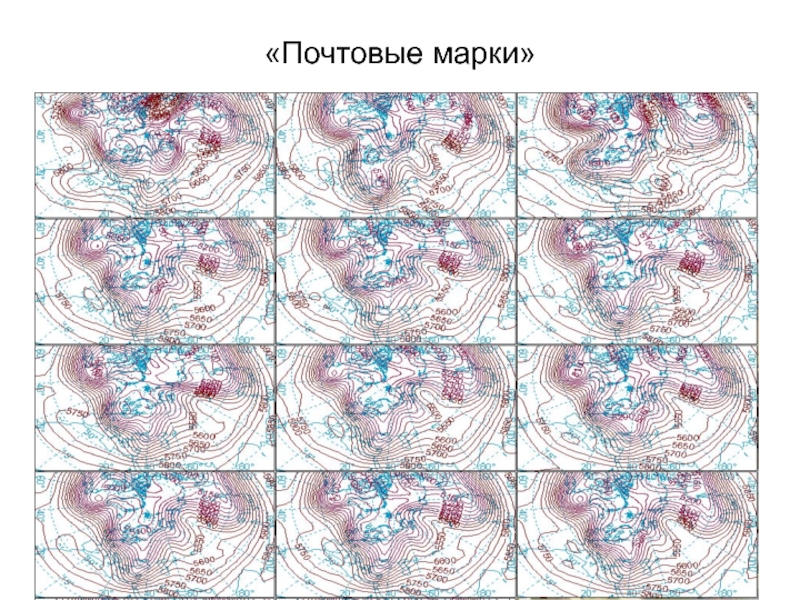

Слайд 27«Почтовые марки»

«Почтовые марки»

Слайд 28Обучение специалистов-синоптиков Национальных гидрометеорологических служб государств Центральной Азии июнь-июль 2013
Сведения

об успешности глобальных моделей ведущих мировых центров и РММЦ «Москва»

(отчеты ВМО, 2010г)
Обучение специалистов-синоптиков Национальных гидрометеорологических служб государств Центральной Азии июнь-июль 2013Сведения об успешности глобальных моделей ведущих мировых центров

Слайд 29Обучение специалистов-синоптиков Национальных гидрометеорологических служб государств Центральной Азии июнь-июль 2013
Рекомендуемые

сайты с размещением продукции численного моделирования
Системы глобального прогноза:

Отобранные прогнозы

ведущих мировых центров
www. wetterzentrale.de (раздел Тopkarten, особенно важен раздел ENS – результаты системы ансамблевого прогнозирования NCEP (США
Weatheronline. co.uk (можно перейти на русскоязычную версию – см верхний правый угол)

Системы прогнозирования Росгидромета::
meteoinfo.ru
sibnigmi.ru

Ряд полезных ссылок
Meteo-gefak.narod.r
Раздел ссылки, особенно важно- раздел про данные и архивы, в т.ч - радиозондирования

/




Обучение специалистов-синоптиков Национальных гидрометеорологических служб государств Центральной Азии июнь-июль 2013Рекомендуемые сайты с размещением продукции  численного моделированияСистемы

Слайд 30Синоптические особенности успешности прогнозов барического поля

Синоптические особенности успешности прогнозов барического поля

Слайд 31Коэффициенты корреляции между прогностическими и фактическими и значениями АТ
(

прогноз по гидродинамической модели ЕЦСП)

Коэффициенты корреляции между прогностическими и фактическими и значениями АТ ( прогноз по гидродинамической модели ЕЦСП)

Слайд 32Успешность прогноза АТ1000 на 24 ч с учетом типа исходного

синоптического положения.

Успешность прогноза АТ1000 на 24 ч с учетом типа исходного синоптического положения.

Слайд 33Тип исходного синоптического положения, при котором отмечаются наибольшие относительные ошибки

прогноза АТ1000 на 24 часа.

Тип исходного синоптического положения, при котором отмечаются наибольшие относительные ошибки прогноза АТ1000 на 24 часа.

Слайд 34Достигнутое качество прогноза термобарических полей (Гидрометцентр России)

Достигнутое качество прогноза термобарических полей (Гидрометцентр России)

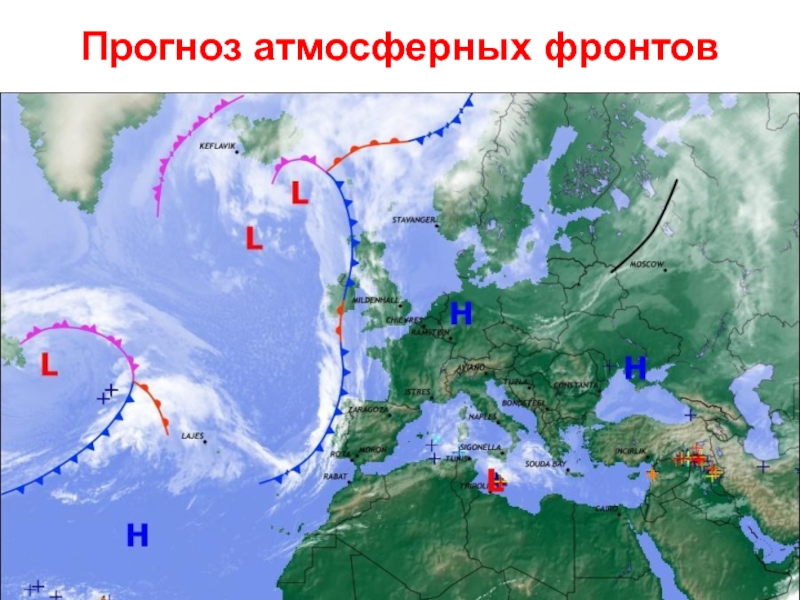

Слайд 35Прогноз атмосферных фронтов

Прогноз атмосферных фронтов

Слайд 36Синоптический прогноз положения фронтов

Синоптический прогноз положения фронтов

Слайд 37Основное правило прогноза будущего положения фронтов
Истина: фронты лежат

на осях хорошо выраженных ложбин в поле давления.

Правило:

будущее положение фронта совпадает с положением ложбины на прогностической карте давления


Основное правило прогноза будущего положения фронтов  Истина: фронты лежат на осях хорошо выраженных ложбин в поле

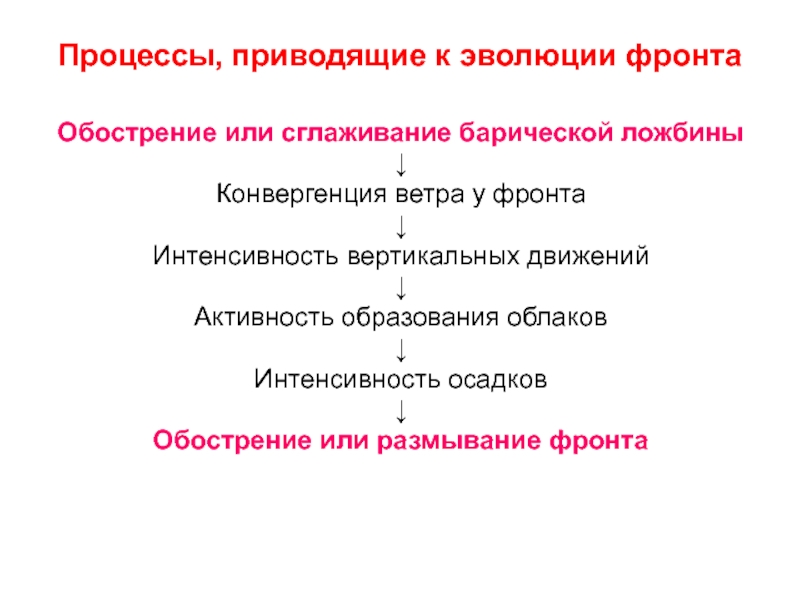

Слайд 38Процессы, приводящие к эволюции фронта

Обострение или сглаживание барической ложбины

Конвергенция ветра

у фронта

Интенсивность вертикальных движений

Активность образования облаков

Интенсивность осадков

Обострение или размывание фронта


Процессы, приводящие к эволюции фронтаОбострение или сглаживание барической ложбины↓Конвергенция ветра у фронта↓Интенсивность вертикальных движений↓Активность образования облаков↓Интенсивность осадков↓Обострение
