Слайд 1Современные проблемы
медицинской краниологии
Заведующий кафедрой, академик Военно-медицинской академии, доктор медицинских
наук, профессор, полковник медицинской службы
Гайворонский Иван Васильевич
Поль Сезанн
«Натюрморт с черепами»

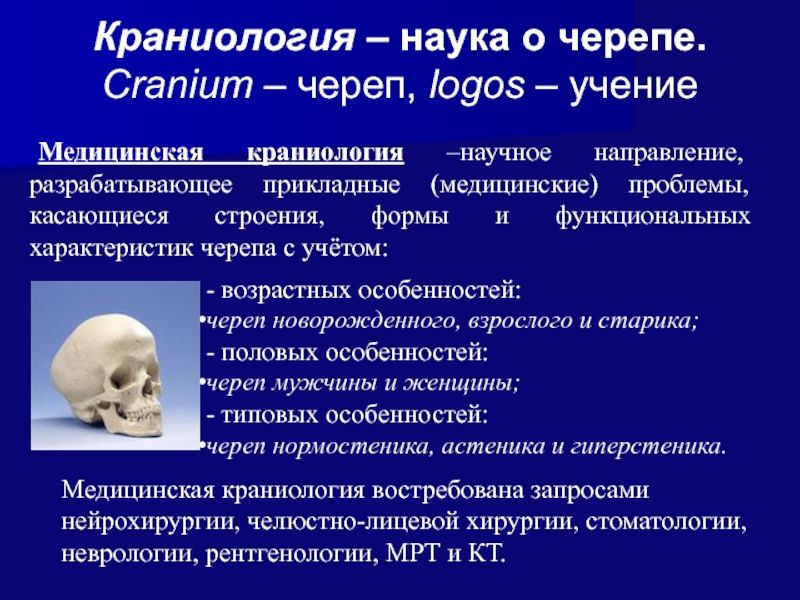

Слайд 2Краниология – наука о черепе.
Cranium – череп, logos – учение
Медицинская
краниология –научное направление, разрабатывающее прикладные (медицинские) проблемы, касающиеся строения, формы
и функциональных характеристик черепа с учётом:
Медицинская краниология востребована запросами
нейрохирургии, челюстно-лицевой хирургии, стоматологии, неврологии, рентгенологии, МРТ и КТ.
- возрастных особенностей:
череп новорожденного, взрослого и старика;
- половых особенностей:
череп мужчины и женщины;
- типовых особенностей:
череп нормостеника, астеника и гиперстеника.
Слайд 3История краниологии
Древняя Греция
Проведение прижизненных трепанаций
– Аристотель (III-IV
в. до н.э.)
– Гиппократ (III-IV в. до н.э.) описал
три
формы головы: долихо-, мезо- и брахикраны.
Древний Рим
– Клавдий Гален (II в. н.э.)
описал виды швов, роднички и отверстия черепа.
Эпоха Возрождения
изучение отдельных костей
и пропорций черепа.
– Леонардо да Винчи (XV в. н.э.)
– Андрей Везалий ( XVI в. н.э.)
Слайд 4Краниологические коллекции
на кафедре нормальной анатомии ВМедА
Коллекция черепов животных
Коллекция В.Л.
Грубера (XIXв.)
– аномалии развития, деформации,
ранения, заболевания.
Коллекция А.И. Таренецкого (XIX
в.)
– национальные, расовые и этнические
особенности.
Коллекция детских черепов (XIX- XXвв.)
Современная коллекция
Б.А. Долго-Сабурова –черепа периода Великой Отечественной Войны

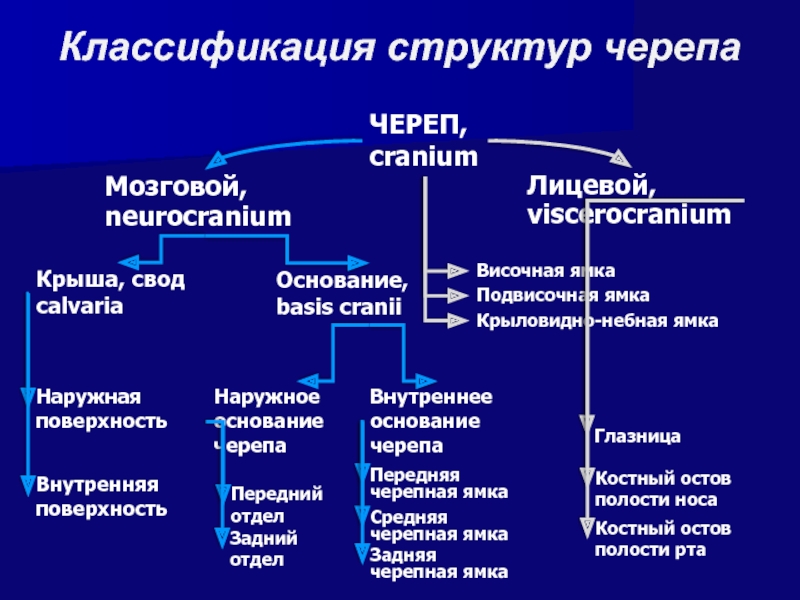

Слайд 5Классификация структур черепа
ЧЕРЕП, cranium
Мозговой,
neurocranium
Лицевой, viscerocranium
Крыша, свод
calvaria
Основание,
basis cranii
Наружная поверхность
Внутренняя
поверхность
Наружное основание черепа
Внутреннее основание черепа
Передний
отдел
Задний
отдел
Передняя
черепная
ямка
Средняя
черепная ямка
Задняя
черепная ямка
Глазница
Костный остов полости носа
Костный остов полости рта
Височная ямка
Подвисочная ямка
Крыловидно-небная ямка
Слайд 6Верхний край наружного слухового прохода
Основание сосцевидного отростка
Границы черепа
Граница между сводом
и основанием черепа
Надглазничный край лобной кости
Верхний край скуловой кости и
скуловая дуга
Верхняя выйная линия
Наружный затылочный выступ
Слайд 7Границы черепа
передний край большого затылочного отверстия
вершины сосцевидных отростков.
Граница между
мозговым и лицевым черепом
Граница между передним и задним отделами наружного
основания черепа
Надглазничный край лобной кости
Задний край скуловой кости
Передний край наружного слухового отверстия
Слайд 8Кости мозгового черепа
Теменная
Затылочная
Височная
Клиновидная
Решетчатая
Лобная
8 костей: 2 парных,
4 непарных
Слайд 9Кости лицевого черепа
Носовая
Слезная
Скуловая
Нижняя носовая раковина
Сошник
Небная
Подъязычная
Нижняя
челюсть
Верхняя
челюсть
+3 парные слуховые косточки:
Молоточек,
Наковальня,
Стремя
15 костей: 6
парных,
3 непарных
Слайд 10Основные размеры мозгового черепа у взрослого человека (min-max)
Продольный (длина головы)
– от надпереносья до большого затылочного выступа – 17-22 см
Высотный
– от переднего края большого затылочного отверстия до наиболее выступающей точки на сагиттальном шве – 12-16 см
Поперечный (ширина)
– наибольшее расстояние между теменными буграми (или наружными слуховыми проходами)– 14-16 см
Окружность головы
– 54-60 см
В
Пр
Поперечный
Окружность
Слайд 11Классификация форм
мозгового черепа
По широтно-продольному индексу (Ш:Д х 100):
Мезокран –
75-79,9
Долихокран – < 75
Брахикран – > 80
По высотно-продольному индексу (В:Д
х 100):
Ортокран – 70-74,9
Гипсикран (башенный) – > 75
Платикран (хамекран) – < 70
По высотно-широтному индексу (В:Ш х 100):
Метриокран – 92-97,9
Акрокран – > 98
Тапейнокран – < 92
Слайд 12Классификация форм
лицевого черепа
По форме лицевого черепа
(Неполная высота лица
: Ширина лица х 100):
Мезопрозоп – 85-89,9
Эйрипрозоп – < 85
Лептопрозоп
– > 90
По размеру глазницы – орбитному указателю (В:Ш х 100):
Мезоконх – 76-84,9
Хамеконх (низкие глазницы) –< 76
Гипсиконх (высокие глазницы)– > 85
По форме носа – носовому указателю (Ш:В х 100):
Мезорин – 47-59,9
Лепторин (узкий нос) – < 47
Платирин (широкий нос) – > 60
Слайд 13Строение костей свода черепа
наружная и внутренняя пластинки компактного вещества и
диплоическое вещество.
Диплоическое вещество формируется к 8-ми годам, обеспечивает прочность костей
черепа.
Внутренняя пластинка компактного вещества, стекловидная – хрупкая.
Слайд 14Наружный рельеф свода черепа
бугры, линии, гребни, выступы, обусловленные прикреплением мышц.
Рельеф индивидуален, имеет половые и возрастные отличия.
Черепословие по Галю, основанное
на особенностях рельефа.
37 зон
Слайд 15Внутренний рельеф свода черепа
отражает рельеф мозга и мозговых оболочек:
пальцевые вдавления от извилин,
мозговые возвышения – от борозд,
артериальные
бороздки,
борозды синусов – от венозных синусов,
грануляционные ямки – от пахионовых грануляций.
Слайд 16Внутреннее основание черепа
Передняя
черепная ямка
Средняя
черепная ямка
Задняя
черепная ямка
Слайд 17Передняя черепная ямка
Образована:
глазничной пластинкой лобной кости,
продырявленной пластинкой
решётчатой
кости,
малыми крыльями
клиновидной кости.
Особенно тонкие - глазничные
пластинки лобных костей и решётчатая пластинка, поэтому при переломах основания черепа в пределах передней черепной ямки будет истечение ликвора из носа и симптом «очков» под глазами.
Слайд 18Средняя черепная ямка
Образована:
Телом и большими крыльями
клиновидной кости
Передней поверхностью
пирамид
и чешуей височных костей.
Самые тонкие кости - в
области чешуи
височной кости – здесь возможны переломы
с разрывом средней менингеальной артерии
(внутричерепные гематомы)
Слайд 19Образована:
затылочной костью
телом клиновидной кости
Задней поверхностью
пирамид височных костей
Сообщения:
Задняя
черепная ямка
Слайд 20Глазница, orbita
Парная полость, в которой расположен глазничный органокомплекс.
Форма четырехгранной
пирамиды.
Основание представлено
входом в глазницу
Стенки:
верхняя,
нижняя,
латеральная,
медиальная.
Стенки
состоят из тонких
компактных
костей, поэтому при травмах
повреждается
глазничный органокомплекс.
Слайд 21Глазница
Сообщения
Со средней
черепной ямкой
Зрительный канал
Верхняя
глазничная щель
С подвисочной и
крыловидно-небной
ямками
Нижняя
глазничная щель
С полостью носа
Переднее решётчатое отверстие
Заднее решётчатое
отверстие
Носослезный канал
С областью лица
Подглазничное отверстие
Надглазничное отверстие (Вырезка)
Скулоглазничное отверстие
Слайд 22Костный остов полости носа
Имеет перегородку и стенки, состоящие в основном
из тонких компактных костей.
Стенки:
верхняя (3 кости)
Носовая кость
Решетчатая пластинка решетчатой
кости
Тело клиновидной кости
нижняя (2 кости)
Небный отросток верхней челюсти
Горизонтальная пластинка небной кости
Латеральная- парная (6 костей)
Тело и лобный отросток верхней челюсти (1)
Нижняя носовая раковина (2)
Слёзная кость (3)
Глазничная пластинка решётчатой кости (4)
Перпендикулярная пластинка небной кости (5)
Медиальная пластинка крыловидного отростка клиновидной кости (6)
1
2
3
4
5
6
Слайд 23Полость носа, cavitas nasi
Сообщения со смежными областями
Область лица
(ноздри)
Крыловидно-небная ямка
(клиновидно-нёбное отверстие)
Полость рта (резцовый канал)
Носоглотка (хоаны)
Слайд 24Сообщения носовых ходов
Средний носовой ход
(лобная пазуха,
верхнечелюстная пазуха,
передние и
средние ячейки
решётчатой кости)
Нижний носовой ход
(носолезный канал)
Верхний носовой ход
(клиновидная пазуха,
задние ячейки
решетчатой кости)
Общий носовой ход
(резцовый канал,
отверстия решетчатой пластинки)
Слайд 25Костный остов полости рта при сомкнутых челюстях
3 стенки:
Верхняя – твердое
небо:
небный отросток верхней челюсти
горизонтальная пластинка небной кости
Передняя
альвеолярный отросток
верхней челюсти
тело и альвеолярная дуга нижней челюсти
Латеральная
тело и альвеолярная дуга нижней челюсти
ветвь нижней челюсти
Слайд 26Сообщения полости рта
С полостью носа
Резцовый канал
С крыловидно-небной ямкой
Небные каналы
Слайд 27Височная ямка, fossa temporalis
Три стенки:
Медиальная
чешуя височной, лобной, теменной костей
Большое
крыло клиновидной кости
Латеральная
скуловая дуга
Передняя
скуловая кость
Заполнена височной мышцей, которая
укрепляет боковую поверхность мозгового черепа.
Сообщение – снизу с подвисочной ямкой
Слайд 28Подвисочная ямка,
fossa infratemporalis
Четыре стенки:
Верхняя
височная кость
большое крыло клиновидной
кости
Медиальная
латеральная пластинка крыловидного отростка
клиновидной кости
Передняя
бугор верхней челюсти
Сообщения
С глазницей
нижняя глазничная щель
С крыловидно-небной ямкой
крыловидно-верхнечелюстная щель,
крыловидный канал
С внутренним основанием черепа
овальное отверстие
рваное отверстие
наружная апертура сонного канала
Латеральная
Височный отросток скуловой кости
Ветвь нижней челюсти
Слайд 29Крыловидно-нёбная ямка, fossa pterygopalatina
Три стенки:
Передняя
бугор верхней челюсти
Задняя
крыловидный отросток клиновидной
кости
Медиальная
перпендикулярная пластинка
небной кости
Сообщения:
С глазницей
нижняя глазничная щель
С полостью носа
клиновидно-нёбное отверстие
С полостью рта
большой и малый нёбные каналы
Со средней черепной ямкой
круглое отверстие
С наружным основанием черепа
крыловидный канал
Слайд 30Контрофорсы черепа
Наиболее укрепленные места, представляющие собой соединения пластин компактного вещества.
Они связывают между собой отдельные кости, обеспечивают амортизацию при беге,
ходьбе, травматических повреждениях.
1. Лобно-скуловой – на боковой стенке глазницы;
2. Скуловой – в области скуловой дуги;
3. Крылонебный – между крыловидным отростком клиновидной кости и бугром верхней челюсти;
4. Небный – между правой и левой верхними челюстями.
Слайд 31Околоносовые пазухи
Вехнечелюстная (Гайморова)
– 15-40 см³
Лобная
– 5-18 см³
Клиновидная
– 5-12
см³
Ячейки решётчатой кости
(передние, средние, задние)
– 10-20 см³
∑ ≈
100 см3
Роль:
Терморегуляция
Резонатор голоса
Защита (зрительных, слуховых и вестибулярных анализаторов)
Лёгкость костей черепа
Увеличение обонятельной поверхности
Дополнительная выработка слизи для полости носа
Воспаления:
Гайморит
Фронтит
Сфеноидит
Этмоидит
Полисинуит
Слайд 32Особенности черепа новорождённого
Объём мозгового черепа больше лицевого в 8 раз
(у взрослого 4 : 1)
4 родничка
Швы плоские, относительно широкие
На лобной
, теменной костях видны большие бугры – точки окостенения (4-угольный свод)
Часть костей соединены хрящом
Не развита, со щелями барабанная часть височной кости, видны слуховые кости
Не развиты мыщелки затылочной кости – маленькие плоские
Очень маленький наружный нос и полость носа
Отсутствуют околоносовые пазухи
Не развиты верхняя и нижняя челюсти – маленькие отростки , без зубов
Очень тонкие кости крыши, без диплоического вещества
Относительно большие глазницы
Отсутствует наружный рельеф (бугры, гребни, линии)
Окружность головы больше окружности груди
Лобная кость и нижняя челюсть парные
Слайд 33Изменения в черепе после рождения
Зарастают роднички
Появляются зубчатые швы (первичные, вторичные,
третичные)
Срастаются части костей
Появляются пневматизированные кости
Развивается диплоическое вещество костей, утолщаются компактные
пластинки
Появляется наружный рельеф (бугры, гребни, линии и т.д.)
Отмечается неравномерный рост отдельных костей и частей черепа – формируется асимметрия мозгового черепа, обусловленная ростом мозга (правая половина чаще больше левой)
Слайд 34Изменения в черепе у пожилых
Срастаются швы
Увеличивается глубина борозд (артерий и
синусов)
Появляются гиперостозы
Истончаются кости
Исчезают частично линии, бугры
Выпадают зубы, атрофируются альвеолярные отростки
Появляются
большие грануляционные ямки

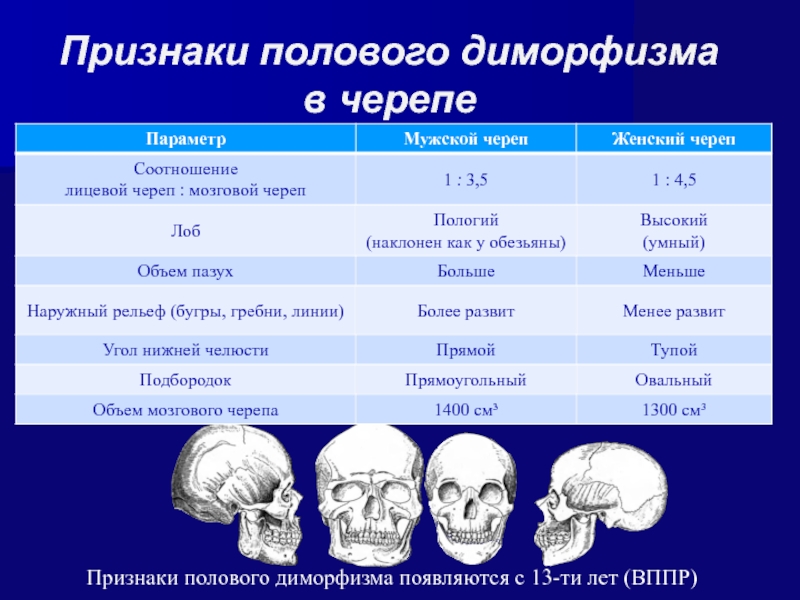

Слайд 35Признаки полового диморфизма
в черепе
Признаки полового диморфизма появляются с 13-ти
лет (ВППР)
Слайд 36
Развитие костей черепа
Перепончатая
(соединительно-тканная)
Хрящевая
Костная
Энхондрально
(3 стадии)
Кости крыши черепа и большинство
костей
лицевого черепа
Нижняя, верхняя челюсть и слуховые кости – из
меккелева хряща (I-ая висцеральная дуга)
Подъязычная кость и стремечко – из хряща II-ой висцеральной дуги
Кости основания черепа
Образуются хрящи (капсулы).
Из носовых капсул формируются – решётчатая кость и нижние носовые раковины
Из глазных и прехордальных – клиновидная
Из ушных и околохордальных – височная
Из затылочных – затылочная
Эндесмально
(2 стадии)
СТАДИИ
Слайд 37Периоды ускоренного и замедленного роста черепа
I – 1-7 - усиленный
рост и мозгового, и лицевого черепа
II – 8-14 лет –
замедленный (срастание отдельных частей костей)
III – 15-25 лет усиленный рост мозгового черепа, связанный с психическим и интеллектуальным развитием
IV – 25-50 лет – стабильный
V – после 50 лет – старение, синостозирование швов, истончение костей, атрофия отростков, гиперпневматизация пазух
Слайд 38Аномалии развития черепа
1. Аномалии развития отдельных костей, не связанные с
пороками развития головы
-добавочные кости, межшовные, раздвоение костей
-дополнительные отверстия и каналы
-гиперстозы,
истончения, вплоть до дигесценций
2. Аномалии развития, сопровождающиеся пороками развития лицевого черепа
-циклопия, ариния, агнатия, микростомия, двуголовые, трёхголовые
3. Аномалии развития мозгового черепа
- анэнцефалия, гидроцефалия, микроцефалия
- краниостенозы
4. Аномалии развития основания черепа
- платибазия, ассимиляция атланта, манифестация атланта
5. Деформации лицевого и мозгового черепа
Аномалии развития черепа в 47 % случаев сочетаются с умственной отсталостью, и в 58 % встречаются при наследственных заболеваниях.

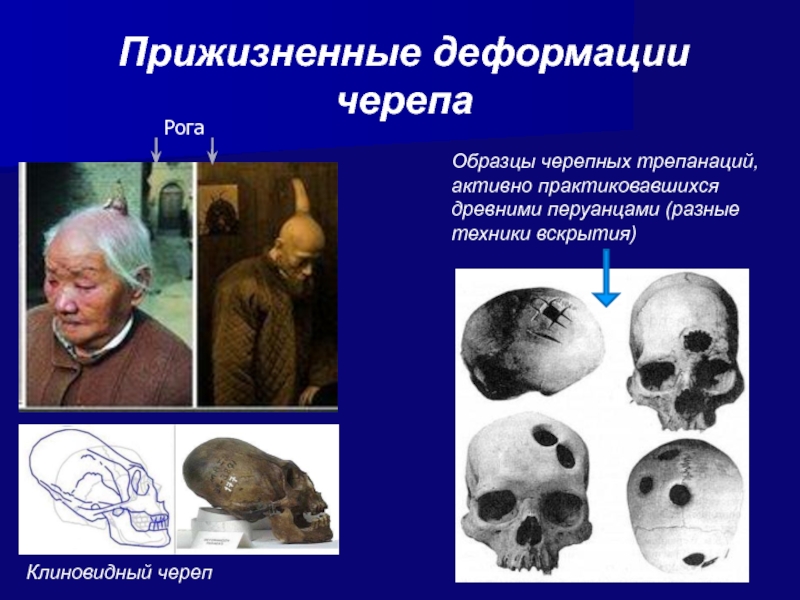

Слайд 39Прижизненные деформации черепа
Образцы черепных трепанаций, активно практиковавшихся древними перуанцами (разные
техники вскрытия)
Рога
Клиновидный череп
Слайд 40Методы исследования в краниологии
Краниоскопия
Краниометрия
Рентгенография (специальные укладки по Майеру, Стенверсу, Шуллеру
и т.д.)
Компьютерная томография
Спиральная компьютерная томография
Магнитно-резонансная томография

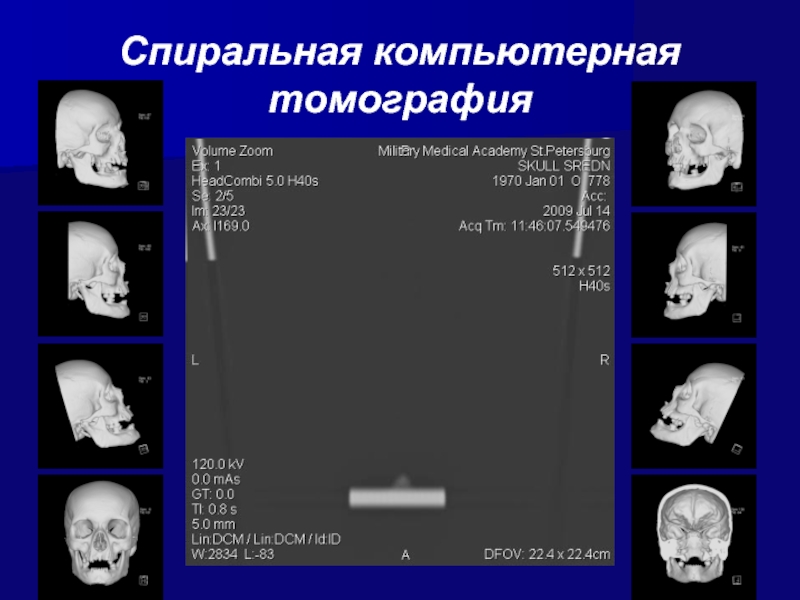

Слайд 41Спиральная компьютерная томография
Слайд 42Спасибо за внимание
Чарльз Питер «Череп»
