Слайд 1Презентация на тему:
Указатель поворота ЭУП- 53
Выполнил: Гирченко Алексей
Группа 323

Презентация на тему:Указатель поворота ЭУП- 53Выполнил: Гирченко АлексейГруппа 323

Слайд 2Указатель поворота служит для определения величины и скорости вращения вертолёта

относительно вертикальной оси, с поперечным креном до 450 при скорости

полёта 500км/ч. Кроме того, в нижней части лицевой стороны прибора установлен указатель скольжения, с помощью которого определяется боковое скольжение.

ЭУП – Электрический указатель поворота

Указатель поворота служит для определения величины и скорости вращения вертолёта относительно вертикальной оси, с поперечным креном до

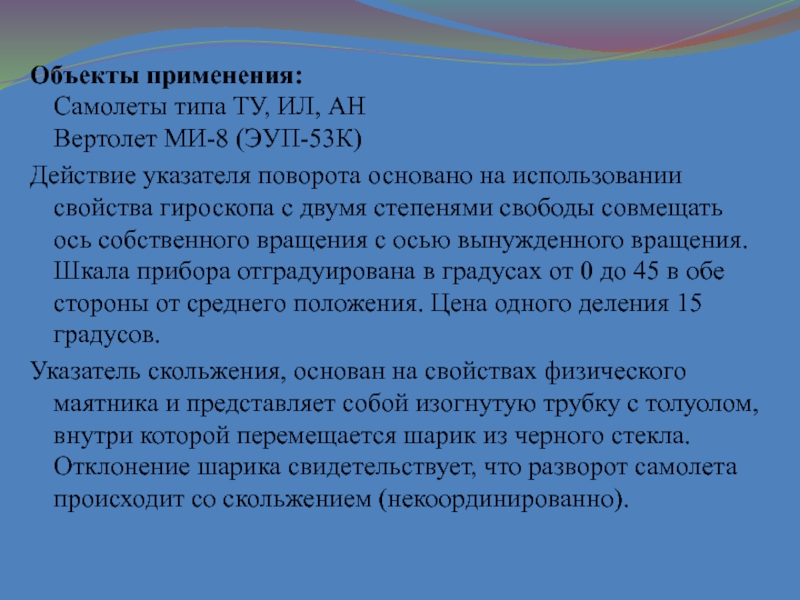

Слайд 5Объекты применения:  Самолеты типа ТУ, ИЛ, АН Вертолет МИ-8 (ЭУП-53К)
Действие указателя поворота

основано на использовании свойства гироскопа с двумя степенями свободы совмещать

ось собственного вращения с осью вынужденного вращения. Шкала прибора отградуирована в градусах от 0 до 45 в обе стороны от среднего положения. Цена одного деления 15 градусов.
Указатель скольжения, основан на свойствах физического маятника и представляет собой изогнутую трубку с толуолом, внутри которой перемещается шарик из черного стекла. Отклонение шарика свидетельствует, что разворот самолета происходит со скольжением (некоординированно).
Объекты применения:  Самолеты типа ТУ, ИЛ, АН Вертолет МИ-8 (ЭУП-53К)Действие указателя поворота основано на использовании свойства гироскопа

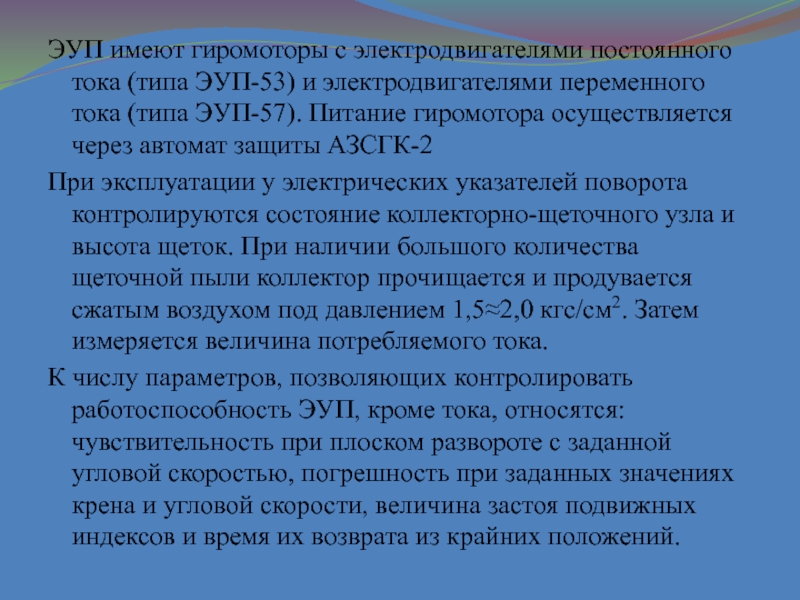

Слайд 6ЭУП имеют гиромоторы с электродвигателями постоянного тока (типа ЭУП-53) и

электродвигателями переменного тока (типа ЭУП-57). Питание гиромотора осуществляется через автомат

защиты АЗСГК-2
При эксплуатации у электрических указателей поворота контролируются состояние коллекторно-щеточного узла и высота щеток. При наличии большого количества щеточной пыли коллектор прочищается и продувается сжатым воздухом под давлением 1,5≈2,0 кгс/см2. Затем измеряется величина потребляемого тока.
К числу параметров, позволяющих контролировать работоспособность ЭУП, кроме тока, относятся: чувствительность при плоском развороте с заданной угловой скоростью, погрешность при заданных значениях крена и угловой скорости, величина застоя подвижных индексов и время их возврата из крайних положений.

ЭУП имеют гиромоторы с электродвигателями постоянного тока (типа ЭУП-53) и электродвигателями переменного тока (типа ЭУП-57). Питание гиромотора
