УСТРАНЕНИЕ АВАРИЙНЫХ СИТУАЦИЙ ПОЛИЭТИЛЕНОВОГО ТРУБОПРОВОДА С ПРИМЕНЕНИЕМ

Содержание

ПРЕИМУЩЕСТВА ПОЛИЭТИЛЕНОВЫХ ТРУБПолиэтиленовые трубы (ПЭ) имеют значительно больший срок эксплуатации, чем металлические.ПЭ трубы не боятся коррозии и подвижек грунта.Вес ПЭ трубы в 2-3 раза меньше, чем вес стальной трубы.ПЭ трубы характеризуются

Слайды и текст этой презентации

Слайд 1УСТРАНЕНИЕ АВАРИЙНЫХ СИТУАЦИЙ ПОЛИЭТИЛЕНОВОГО ТРУБОПРОВОДА С ПРИМЕНЕНИЕМ РЕМОНТНОГО ОБОРУДОВАНИЯ КОМПАНИИ

УСТРАНЕНИЕ АВАРИЙНЫХ СИТУАЦИЙ ПОЛИЭТИЛЕНОВОГО ТРУБОПРОВОДА С ПРИМЕНЕНИЕМ РЕМОНТНОГО ОБОРУДОВАНИЯ КОМПАНИИ AVK

Слайд 2ПРЕИМУЩЕСТВА ПОЛИЭТИЛЕНОВЫХ ТРУБ
Полиэтиленовые трубы (ПЭ) имеют значительно больший срок эксплуатации,

чем металлические.
ПЭ трубы не боятся коррозии и подвижек грунта.
Вес ПЭ

трубы в 2-3 раза меньше, чем вес стальной трубы.
ПЭ трубы характеризуются низким показателем микробиального зарастания.
ПРЕИМУЩЕСТВА ПОЛИЭТИЛЕНОВЫХ ТРУБПолиэтиленовые трубы (ПЭ) имеют значительно больший срок эксплуатации, чем металлические.ПЭ трубы не боятся коррозии и

Слайд 6Оборудование AVK для ремонта труб в аварийных ситуациях
AVK – международный

концерн, один из ведущих производителей систем для сетей водопровода по

всему миру.
Независимо от того, как может произойти утечка воды – в результате разрыва, трещины трубы, у фирмы AVK всегда есть техническое решение для ее эффективного устранения
Оборудование AVK для ремонта труб в аварийных ситуацияхAVK – международный концерн, один из ведущих производителей систем для

Слайд 7ПЭ трубы:
- если трещина крупная, поврежденный участок нужно вырезать и

вварить (методом сварки встык) новый участок
- трещины возникают в

результате ударов
ПЭ трубы: - если трещина крупная, поврежденный участок нужно вырезать и вварить (методом сварки встык) новый участок

Слайд 8РЕМОНТНЫЕ ХОМУТЫ AVK

РЕМОНТНЫЕ ХОМУТЫ AVK

Слайд 9Хомуты серии 729 производства AVK Rewag
Хомуты серии 729 производства AVK

Rewag получили широкое применение при ремонтах пропускающих труб или разрывов

трубных систем. Конструкция хомута обеспечивает рентабельный, быстрый и надежный ремонт любого трубного материала. Хомуты можно использовать для полного устранения пробоев, продольных и поперечных трещин.

Хомуты серии 729 производства AVK RewagХомуты серии 729 производства AVK Rewag получили широкое применение при ремонтах пропускающих

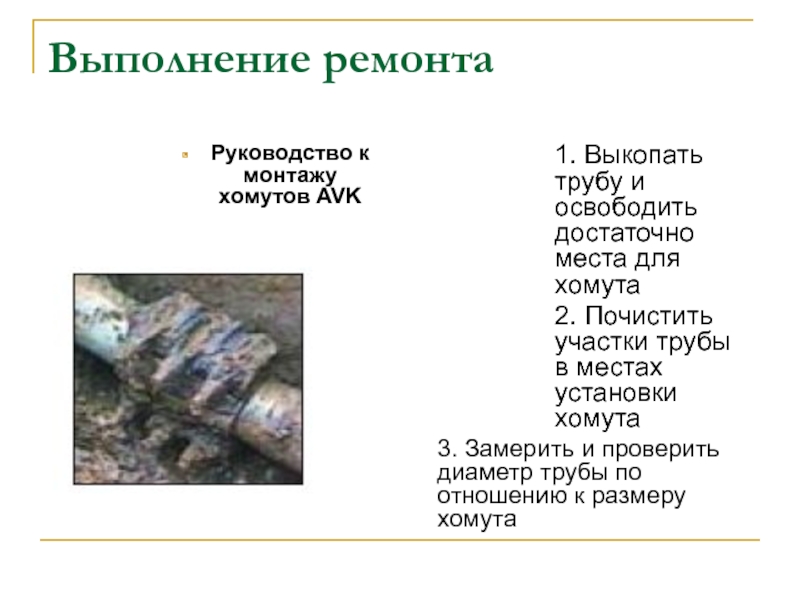

Слайд 10Выполнение ремонта
Руководство к монтажу хомутов AVK

1. Выкопать трубу и

освободить достаточно места для хомута
2. Почистить участки трубы в местах

установки хомута
3. Замерить и проверить диаметр трубы по отношению к размеру хомута
Выполнение ремонта Руководство к монтажу хомутов AVK1. Выкопать трубу и освободить достаточно места для хомута2. Почистить участки

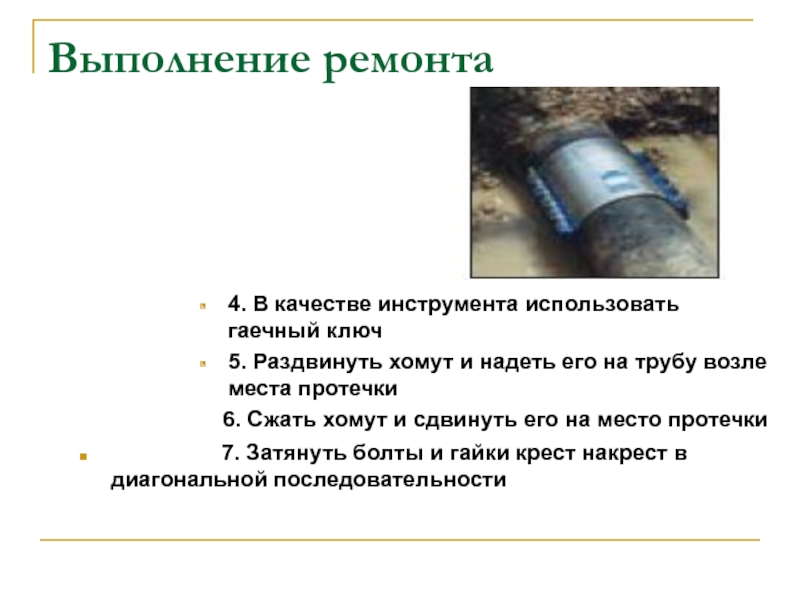

Слайд 11Выполнение ремонта
4. В качестве инструмента использовать гаечный ключ
5.

Раздвинуть хомут и надеть его на трубу возле места протечки

6. Сжать хомут и сдвинуть его на место протечки
7. Затянуть болты и гайки крест накрест в диагональной последовательности
Выполнение ремонта 4. В качестве инструмента использовать гаечный ключ 5. Раздвинуть хомут и надеть его на трубу

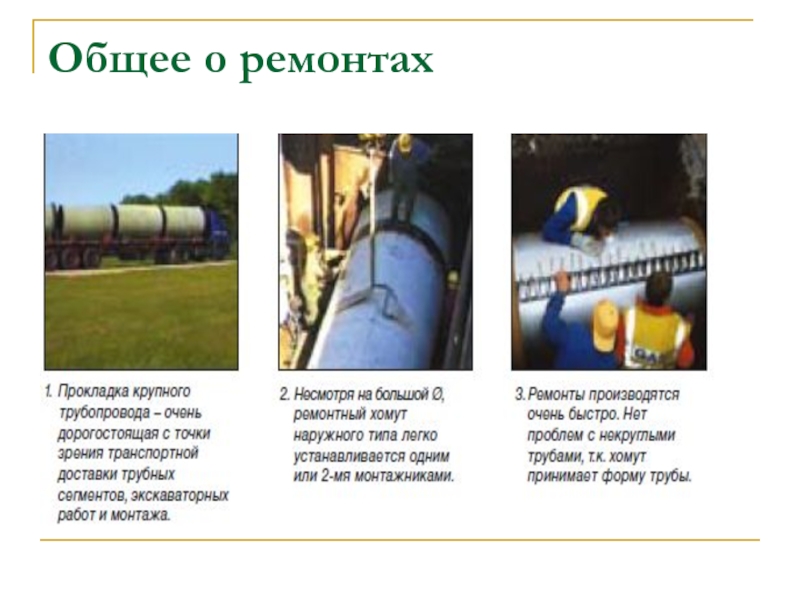

Слайд 13Общее о ремонтах

Общее о ремонтах

Слайд 14ПРОДОЛЬНАЯ ТРЕЩИНА ПОЛИЭТИЛЕНОВОЙ ТРУБЫ

ПРОДОЛЬНАЯ ТРЕЩИНА ПОЛИЭТИЛЕНОВОЙ ТРУБЫ

Слайд 16ФЛАНЕЦ ОБЖИМНОЙ СЕРИИ 05:
ПОЗВОЛЯЕТ ПОДКЛЮЧАТЬ ТРУБОПРОВОДЫ ИЗ ЛЮБОГО

МАТЕРИАЛА К АРМАТУРЕ ИЛИ ОТВЕТНОМУ ФЛАНЦУ.

DN для

стандартных фланцев 50-600 мм, для фиксирующих 50-300 мм. Количество и расположение отверстий по ГОСТ PN10 или PN16.
ФЛАНЕЦ ОБЖИМНОЙ СЕРИИ 05: ПОЗВОЛЯЕТ ПОДКЛЮЧАТЬ ТРУБОПРОВОДЫ ИЗ ЛЮБОГО МАТЕРИАЛА К АРМАТУРЕ ИЛИ ОТВЕТНОМУ ФЛАНЦУ.

Слайд 17ФЛАНЦЕВЫЙ АДАПТЕР SUPA Plas СЕРИИ 623/10



АДАПТЕР С

ФИКСИРУЮЩИМ УПЛОТНИТЕЛЬНЫМ КОЛЬЦОМ ПРЕДНАЗНАЧЕН
ДЛЯ ПОДСОЕДИНЕНИЯ ПЭ ТРУБОПРОВОДОВ

К АРМАТУРЕ ИЛИ ОТВЕТНОМУ ФЛАНЦУ.


DN 40-300.

ФЛАНЦЕВЫЙ АДАПТЕР SUPA Plas СЕРИИ 623/10 АДАПТЕР С ФИКСИРУЮЩИМ УПЛОТНИТЕЛЬНЫМ КОЛЬЦОМ ПРЕДНАЗНАЧЕН ДЛЯ
