Характеристика и классификация оптических волокон и оптических кабелей
Содержание
- 1. Характеристика и классификация оптических волокон и оптических кабелей
- 2. *Яблочкин К.А.Системы передачиcовременное коммерческое активное оборудование гигабитных
- 3. Конструкция оптических волоконОптические волокно (ОВ) представляет собой
- 4. По материалу сердцевина–оболочка выделяют следующие группы волоконных
- 5. В настоящее время на сетях связи наиболее
- 6. В зависимости от условий распространения световой волны
- 7. SM ОВ: диаметр сердцевины (2a=8…10 мкм) соизмерим
- 8. Распространение основной моды LP01 в ступенчатых одномодовых волоконных световодах«Современные системы телекоммуникаций»Яблочкин К.А.
- 9. ММ ОВ: диаметр сердцевины больше длины волны
- 10. «Современные системы телекоммуникаций»Яблочкин К.А.
- 11. «Современные системы телекоммуникаций»Яблочкин К.А.Распространение направляемых мод оптического излучения в ступенчатых многомодовых волоконных световодах
- 12. «Современные системы телекоммуникаций»Яблочкин К.А.Распространение направляемых мод оптического излучения в градиентных многомодовых волоконных световодах
- 13. Геометрические параметры ОВ Одномодовое оптическое волокно
- 14. Многомодовые оптические волокна(рек. МСЭ-Т G.651) В настоящее
- 15. «Современные системы телекоммуникаций»Яблочкин К.А.
- 16. В общем случае по профилю показателя преломления
- 17. «НАПРАВЛЯЮЩИЕ СИСТЕМЫ ЭЛЕКТРОСВЯЗИ»Очевидно, что градиентные многомодовые оптические
- 18. Назначение и область применения кварцевых градиентных ММ
- 19. «Современные системы телекоммуникаций»Яблочкин К.А.
- 20. В соответствии
- 21. В соответствии
- 22. Волокна SSF характеризуются наиболее простой формой профиля
- 23. Одномодовые оптические волокна со смещенной дисперсией (рек.
- 24. Смещение дисперсии достигается путем формирования профиля показателя
- 25. Рынок волокон
- 26. Волокна с минимизацией потерь в третьем окне
- 27. Волокна с ненулевой смещенной дисперсией (рек. МСЭ-Т
- 28. «НАПРАВЛЯЮЩИЕ СИСТЕМЫ ЭЛЕКТРОСВЯЗИ»Управление дисперсией также осуществляется путем
- 29. Волокна NZDSF были специально разработаны для применения
- 30. «Современные системы телекоммуникаций»Яблочкин К.А.Оптические волокна с ненулевой
- 31. «Современные системы телекоммуникаций»Яблочкин К.А.Волокна с пониженной восприимчивостью
- 32. Рекомендации МСЭ-Т (ITU-T) на оптические волокна и
- 33. К.А. ЯблочкинДоли использования ОВ:G. 652 - Около
- 34. Поставщики ОВ:Corning – 40%Fujikura – 30%OFS – 18%Draka – 9%Другие -3%Яблочкин К.А.«Современные коммуникационные системы»
- 35. Спасибо за внимание!
- 36. Скачать презентанцию
*Яблочкин К.А.Системы передачиcовременное коммерческое активное оборудование гигабитных и мульти-гигабитных сетей передачи данных реализуется на основелазерных источников излученияLD FPλ=1310 нмVCSELλ=850 нм
Слайды и текст этой презентации
Слайд 1
Яблочкин К.А.
Характеристики, параметры и классификация оптических волокон и оптических кабелей
ТЕЛЕКОММУНИКАЦИЙ И ИНФОРМАТИКИ

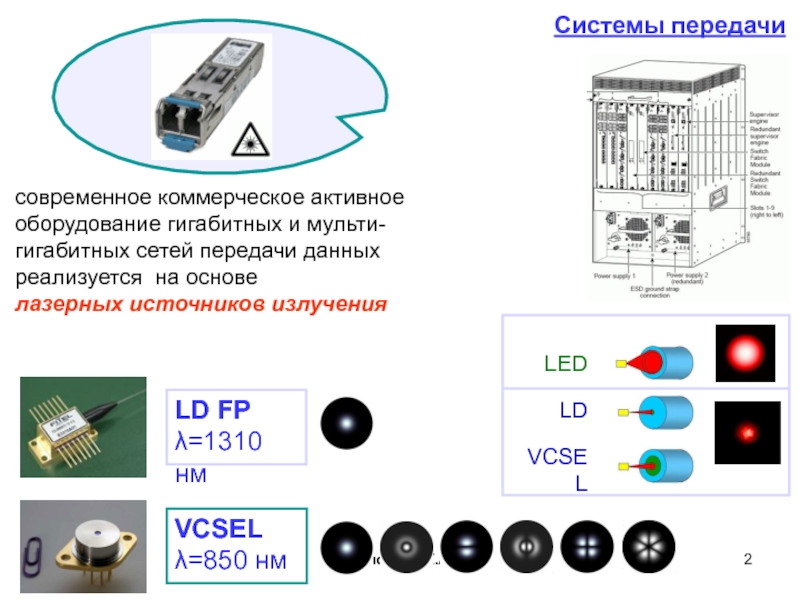

Слайд 2*
Яблочкин К.А.
Системы передачи
cовременное коммерческое активное оборудование гигабитных и мульти-гигабитных сетей
передачи данных реализуется на основе
лазерных источников излучения
LD FP
λ=1310 нм
VCSEL
λ=850 нм
Слайд 3
Конструкция оптических волокон
Оптические волокно (ОВ) представляет собой двухслойную, как правило,
цилиндрическую структуру в виде сердцевины, заключенной в оболочку.
«Современные системы
телекоммуникаций»Яблочкин К.А.

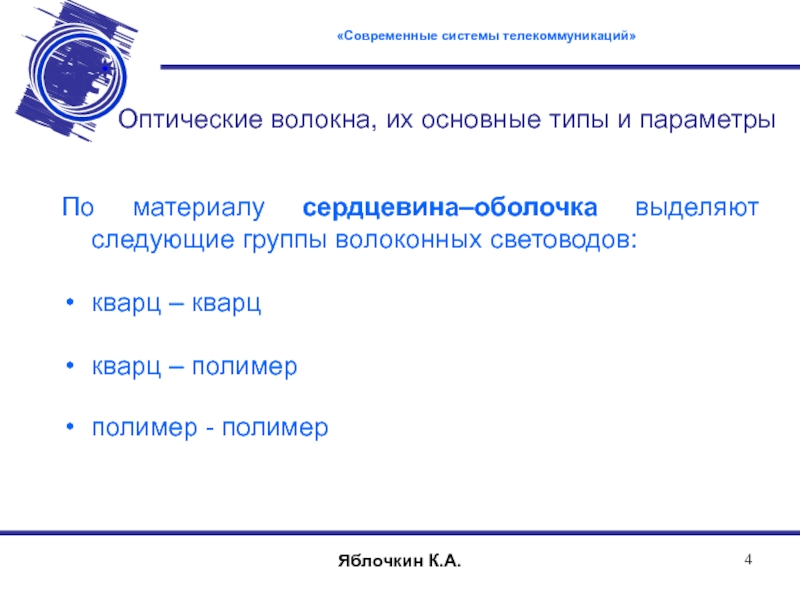

Слайд 4
По материалу сердцевина–оболочка выделяют следующие группы волоконных световодов:
кварц – кварц
кварц
– полимер
полимер - полимер
Оптические волокна, их основные типы и
параметры«Современные системы телекоммуникаций»
Яблочкин К.А.

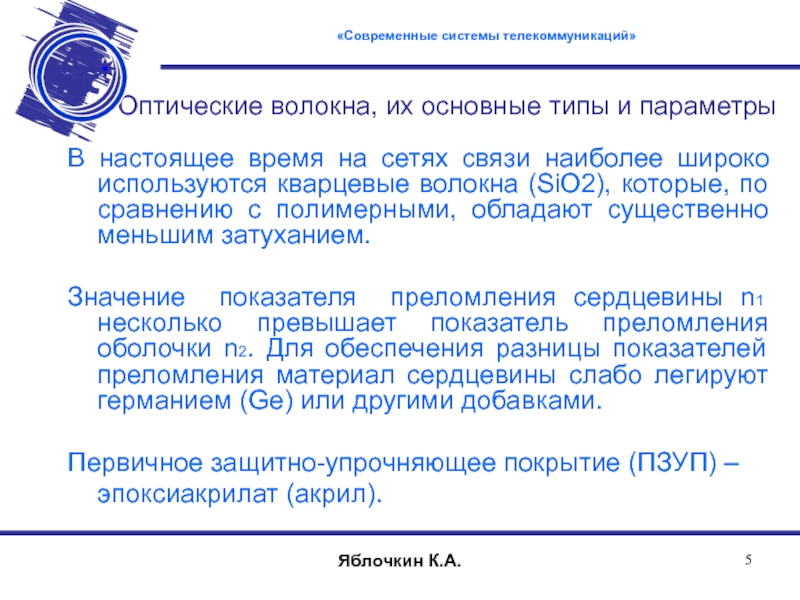

Слайд 5
В настоящее время на сетях связи наиболее широко используются кварцевые
волокна (SiO2), которые, по сравнению с полимерными, обладают существенно меньшим
затуханием.Значение показателя преломления сердцевины n1 несколько превышает показатель преломления оболочки n2. Для обеспечения разницы показателей преломления материал сердцевины слабо легируют германием (Ge) или другими добавками.
Первичное защитно-упрочняющее покрытие (ПЗУП) – эпоксиакрилат (акрил).
Оптические волокна, их основные типы и параметры
«Современные системы телекоммуникаций»
Яблочкин К.А.

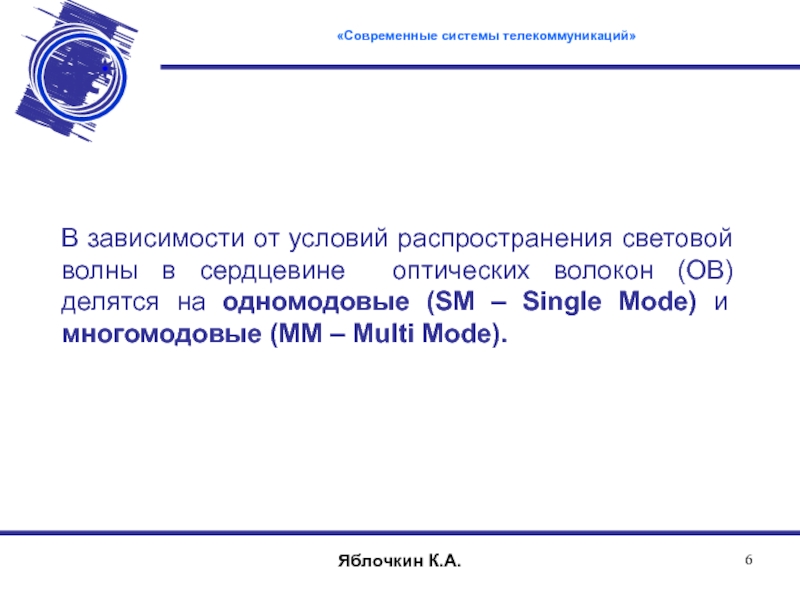

Слайд 6
В зависимости от условий распространения световой волны в сердцевине оптических
волокон (ОВ) делятся на одномодовые (SM – Single Mode) и
многомодовые (ММ – Multi Mode).«Современные системы телекоммуникаций»
Яблочкин К.А.

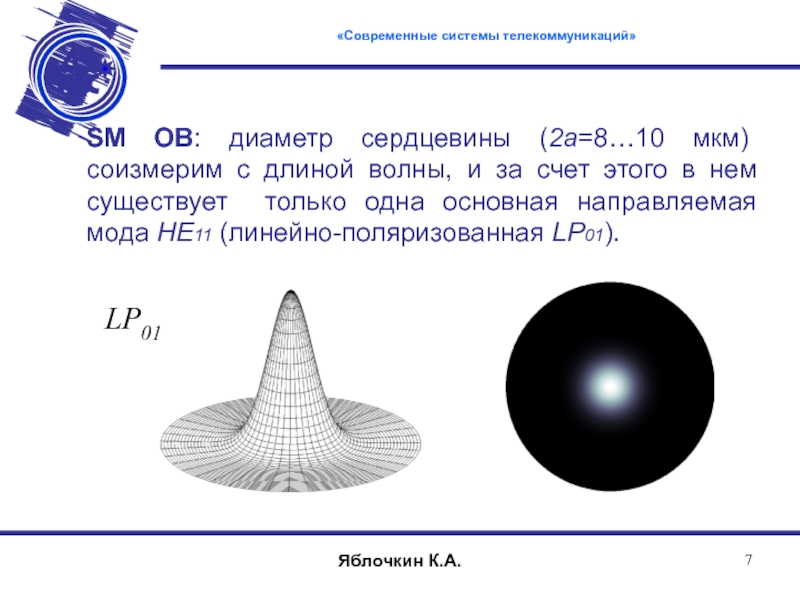

Слайд 7
SM ОВ: диаметр сердцевины (2a=8…10 мкм) соизмерим с длиной волны,
и за счет этого в нем существует только одна основная
направляемая мода HE11 (линейно-поляризованная LP01).LP01
«Современные системы телекоммуникаций»
Яблочкин К.А.
Слайд 8
Распространение основной моды LP01 в ступенчатых
одномодовых волоконных световодах
«Современные системы
телекоммуникаций»
Яблочкин К.А.

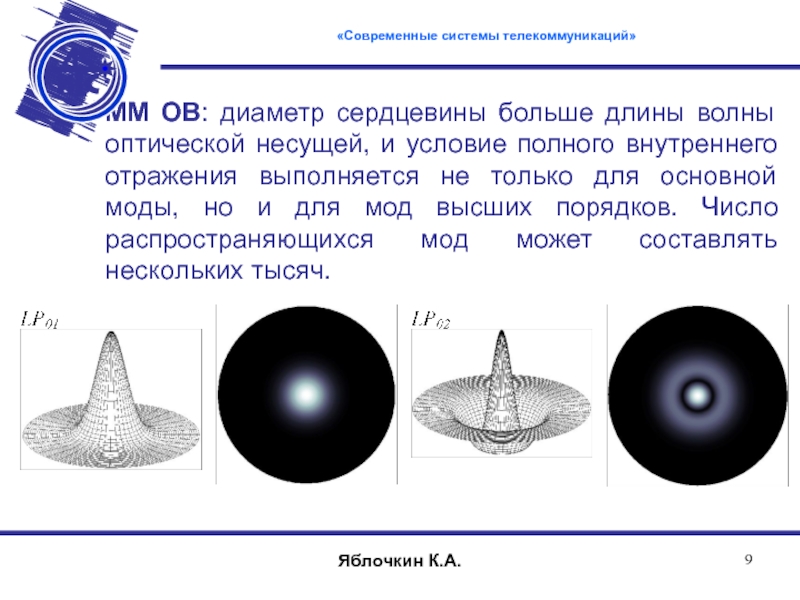

Слайд 9
ММ ОВ: диаметр сердцевины больше длины волны оптической несущей, и
условие полного внутреннего отражения выполняется не только для основной моды,
но и для мод высших порядков. Число распространяющихся мод может составлять нескольких тысяч.«Современные системы телекоммуникаций»
Яблочкин К.А.

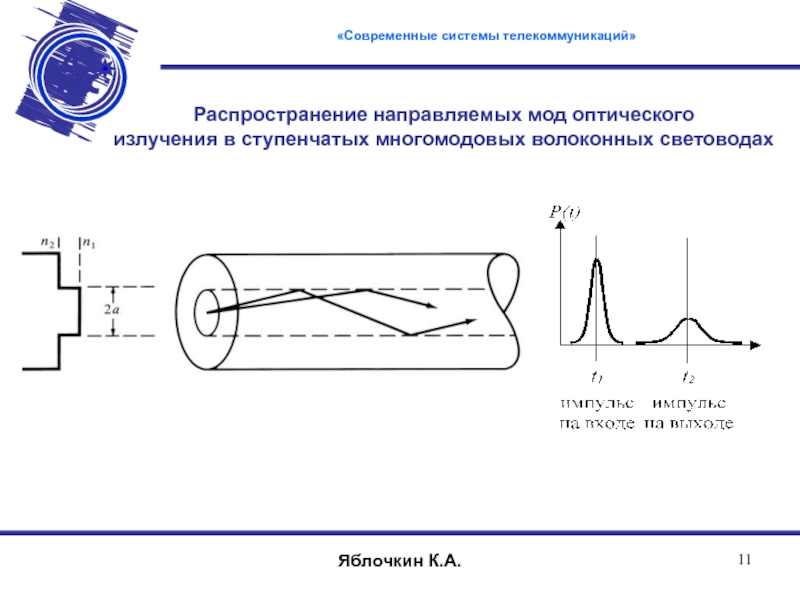

Слайд 11
«Современные системы телекоммуникаций»
Яблочкин К.А.
Распространение направляемых мод оптического
излучения в ступенчатых
многомодовых волоконных световодах

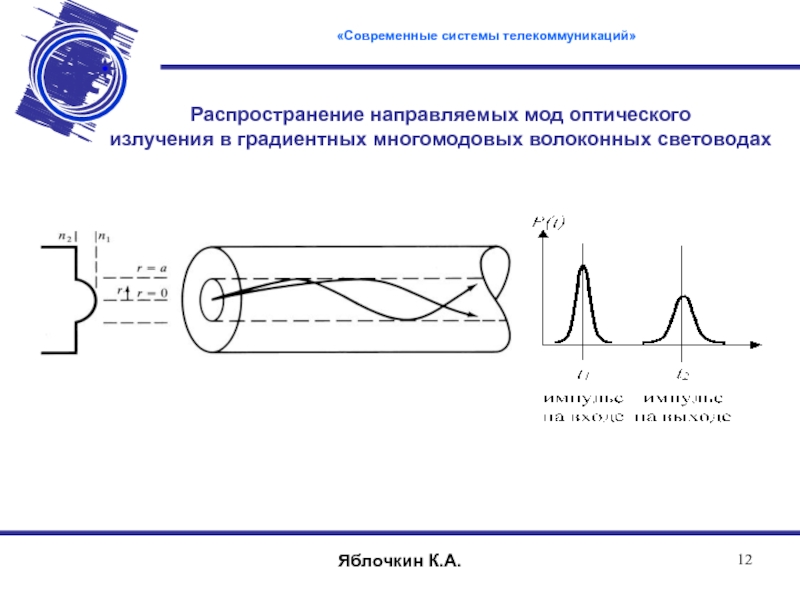

Слайд 12
«Современные системы телекоммуникаций»
Яблочкин К.А.
Распространение направляемых мод оптического
излучения в градиентных
многомодовых волоконных световодах
Слайд 13

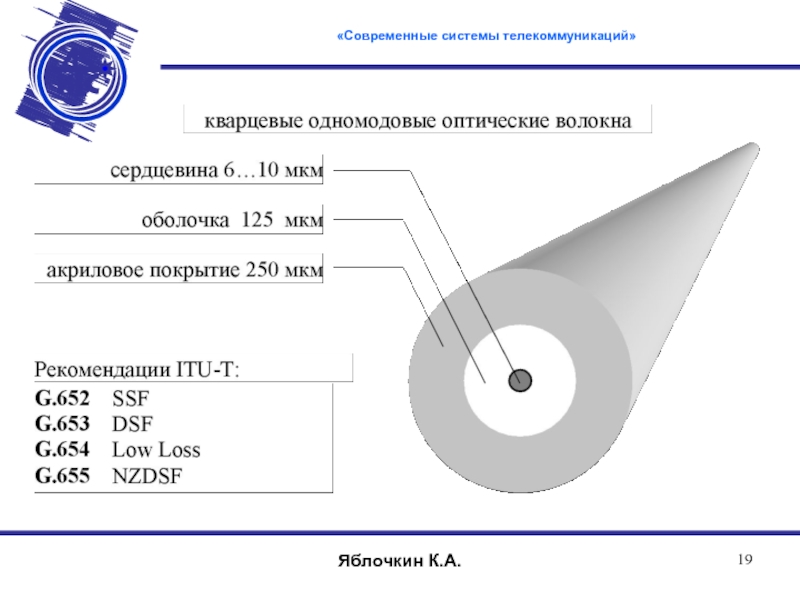

Геометрические параметры ОВ
Одномодовое оптическое волокно ОМ ОВ 10/125/250
мкм;
Многомодовое оптическое волокно ММ ОВ 50/125/250 или 62,5/125/250 мкм
«Современные системы
телекоммуникаций»Яблочкин К.А.

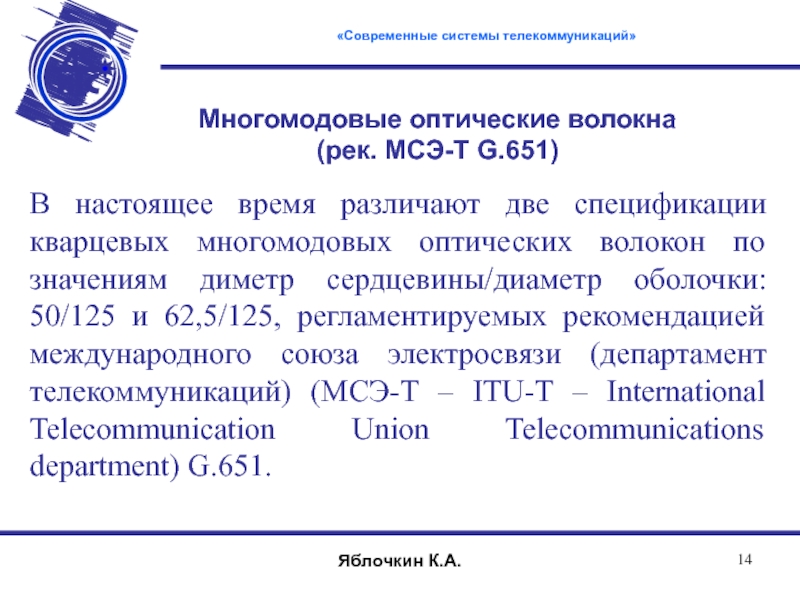

Слайд 14Многомодовые оптические волокна
(рек. МСЭ-Т G.651)
В настоящее время различают две
спецификации кварцевых многомодовых оптических волокон по значениям диметр сердцевины/диаметр оболочки:
50/125 и 62,5/125, регламентируемых рекомендацией международного союза электросвязи (департамент телекоммуникаций) (МСЭ-Т – ITU-T – International Telecommunication Union Telecommunications department) G.651.«Современные системы телекоммуникаций»
Яблочкин К.А.
Слайд 16
В общем случае по профилю показателя преломления многомодовые оптические волокна
можно разделить на ступенчатые и градиентные.
Ступенчатый профиль показателя преломления
(q=∞) Неограниченный
параболический профиль
показателя преломления (q=2)
«Современные системы телекоммуникаций»
Яблочкин К.А.
Слайд 17
«НАПРАВЛЯЮЩИЕ СИСТЕМЫ ЭЛЕКТРОСВЯЗИ»
Очевидно, что градиентные многомодовые оптические волокна характеризуются большей
полосой пропускания, по сравнению со ступенчатыми.
В настоящее время кварцевые
многомодовые оптические волокна со ступенчатым профилем показателя преломления промышленностью практически не выпускаются.Яблочкин К.А.

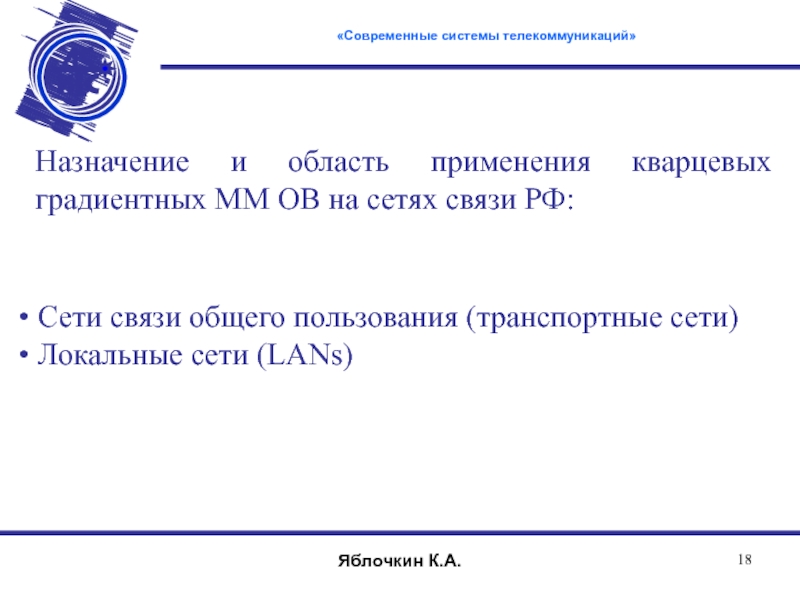

Слайд 18
Назначение и область применения кварцевых градиентных ММ ОВ на сетях
связи РФ:
Сети связи общего пользования (транспортные сети)
Локальные сети
(LANs)«Современные системы телекоммуникаций»
Яблочкин К.А.

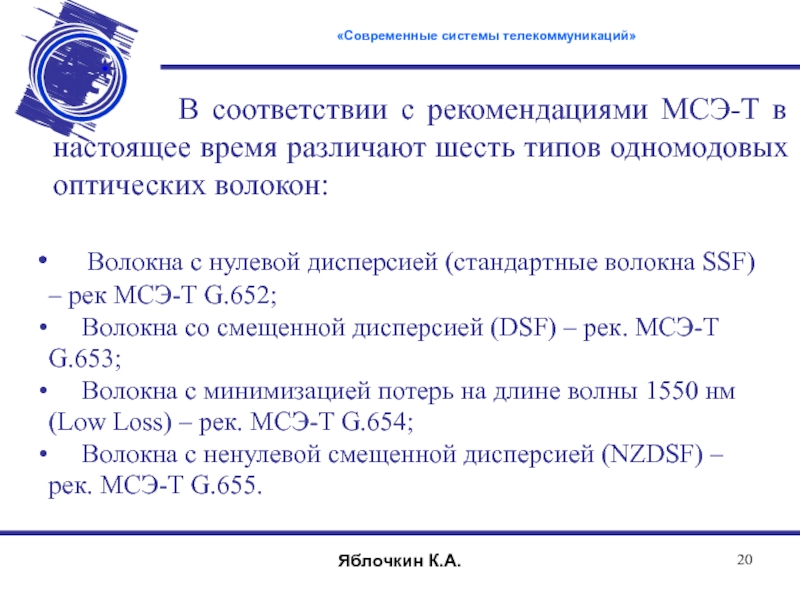

Слайд 20
В соответствии с рекомендациями МСЭ-Т
в настоящее время различают шесть типов одномодовых оптических волокон:
Волокна с нулевой дисперсией (стандартные волокна SSF) – рек МСЭ-Т G.652;Волокна со смещенной дисперсией (DSF) – рек. МСЭ-Т G.653;
Волокна с минимизацией потерь на длине волны 1550 нм (Low Loss) – рек. МСЭ-Т G.654;
Волокна с ненулевой смещенной дисперсией (NZDSF) – рек. МСЭ-Т G.655.
«Современные системы телекоммуникаций»
Яблочкин К.А.

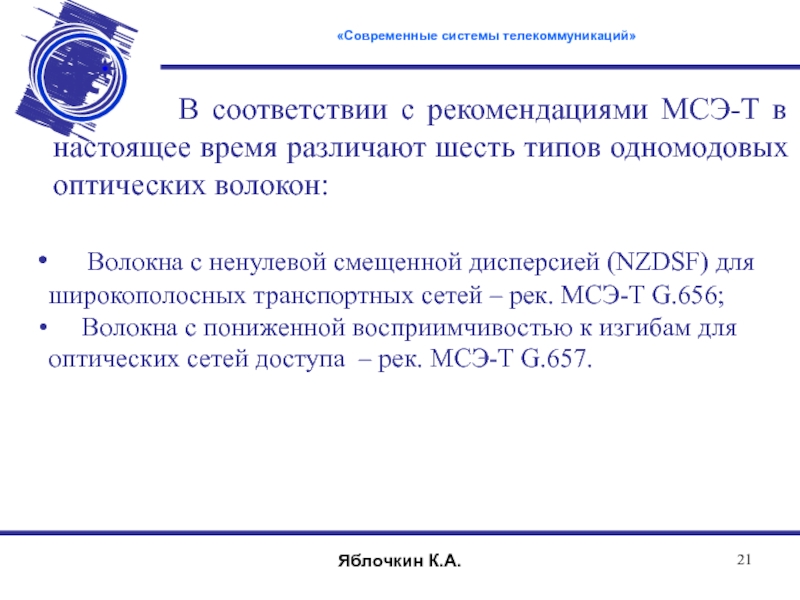

Слайд 21
В соответствии с рекомендациями МСЭ-Т
в настоящее время различают шесть типов одномодовых оптических волокон:
Волокна с ненулевой смещенной дисперсией (NZDSF) для широкополосных транспортных сетей – рек. МСЭ-Т G.656;Волокна с пониженной восприимчивостью к изгибам для оптических сетей доступа – рек. МСЭ-Т G.657.
«Современные системы телекоммуникаций»
Яблочкин К.А.

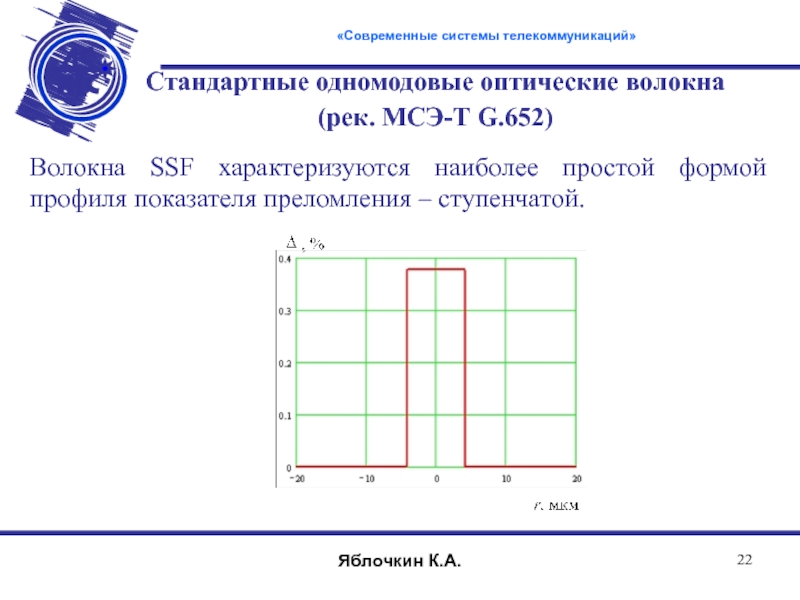

Слайд 22
Волокна SSF характеризуются наиболее простой формой профиля показателя преломления –
ступенчатой.
Стандартные одномодовые оптические волокна
(рек. МСЭ-Т G.652)
«Современные системы телекоммуникаций»
Яблочкин К.А.

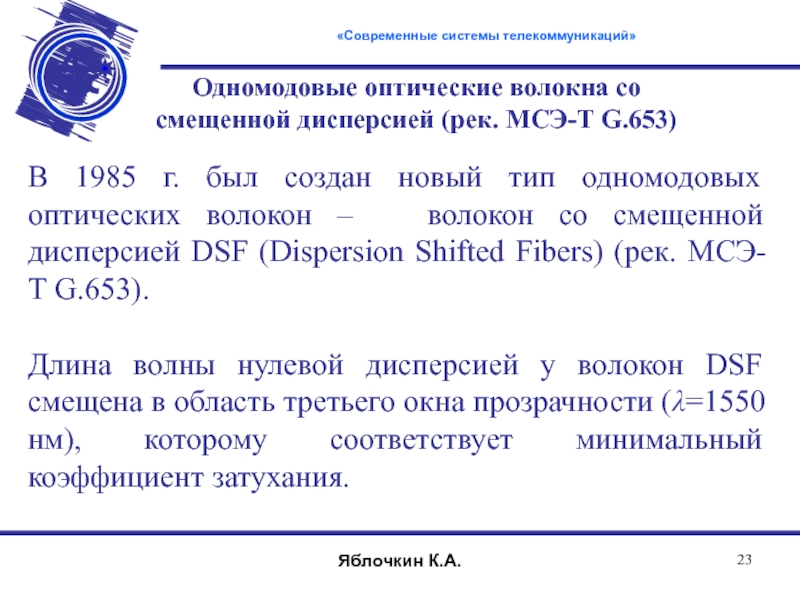

Слайд 23
Одномодовые оптические волокна со
смещенной дисперсией (рек. МСЭ-Т G.653)
В
1985 г. был создан новый тип одномодовых оптических волокон –
волокон со смещенной дисперсией DSF (Dispersion Shifted Fibers) (рек. МСЭ-Т G.653).Длина волны нулевой дисперсией у волокон DSF смещена в область третьего окна прозрачности (λ=1550 нм), которому соответствует минимальный коэффициент затухания.
«Современные системы телекоммуникаций»
Яблочкин К.А.

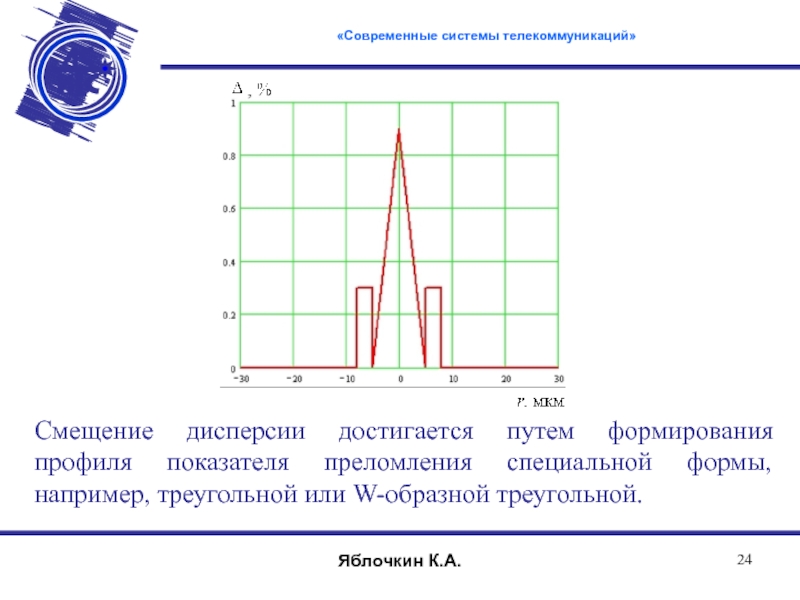

Слайд 24
Смещение дисперсии достигается путем формирования профиля показателя преломления специальной формы,
например, треугольной или W-образной треугольной.
«Современные системы телекоммуникаций»
Яблочкин К.А.
Слайд 25
Рынок волокон DSF составляют трансконтинентальные
ВОЛП, в которых одна длина волны передается на расстояние в
несколько тысяч километров, а также магистральные ВОЛП.Волокна DSF идеальны для работы в третьем окне прозрачности на одной оптической несущей.
При спектральном уплотнении в области λ=1550 нм применение волокон DSF приводит к существенным искажениям передаваемых сигналов.
По этой причине использование волокон DSF совместно с аппаратурой ОСП WDM неприемлемо.
«Современные системы телекоммуникаций»
Яблочкин К.А.

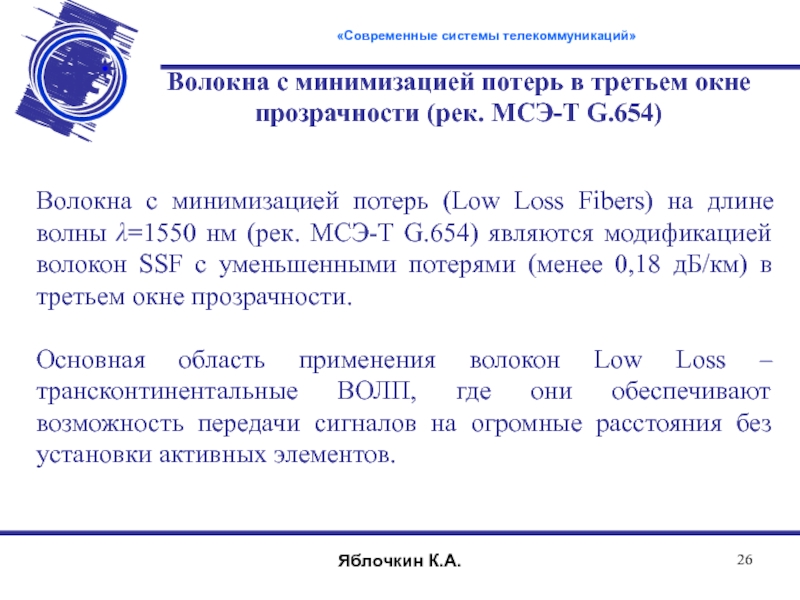

Слайд 26
Волокна с минимизацией потерь в третьем окне прозрачности (рек. МСЭ-Т
G.654)
Волокна с минимизацией потерь (Low Loss Fibers) на длине
волны λ=1550 нм (рек. МСЭ-Т G.654) являются модификацией волокон SSF с уменьшенными потерями (менее 0,18 дБ/км) в третьем окне прозрачности.Основная область применения волокон Low Loss – трансконтинентальные ВОЛП, где они обеспечивают возможность передачи сигналов на огромные расстояния без установки активных элементов.
«Современные системы телекоммуникаций»
Яблочкин К.А.

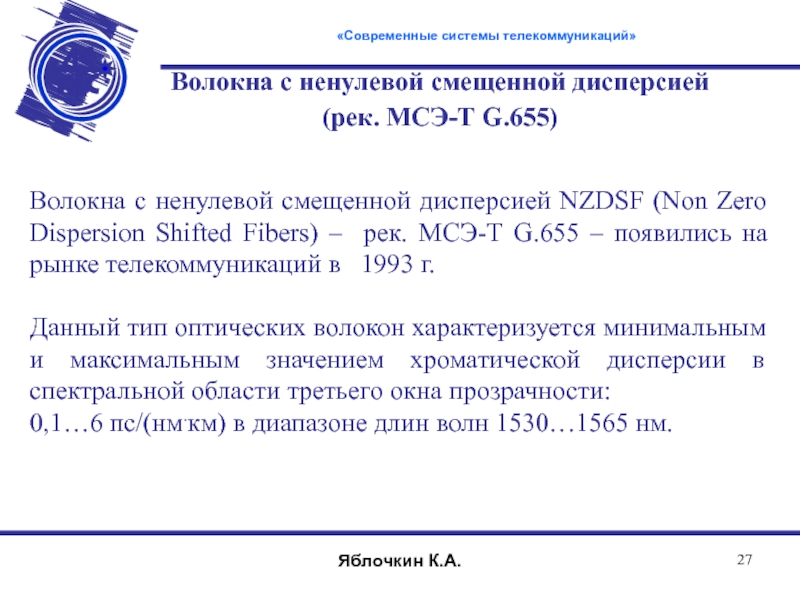

Слайд 27
Волокна с ненулевой смещенной дисперсией
(рек. МСЭ-Т G.655)
Волокна с
ненулевой смещенной дисперсией NZDSF (Non Zero Dispersion Shifted Fibers) –
рек. МСЭ-Т G.655 – появились на рынке телекоммуникаций в 1993 г.Данный тип оптических волокон характеризуется минимальным и максимальным значением хроматической дисперсии в спектральной области третьего окна прозрачности:
0,1…6 пс/(нм.км) в диапазоне длин волн 1530…1565 нм.
«Современные системы телекоммуникаций»
Яблочкин К.А.

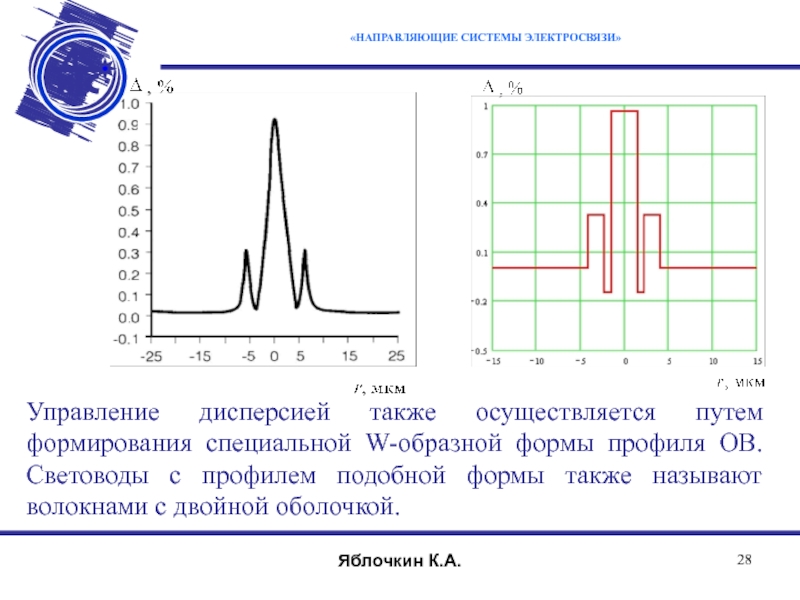

Слайд 28
«НАПРАВЛЯЮЩИЕ СИСТЕМЫ ЭЛЕКТРОСВЯЗИ»
Управление дисперсией также осуществляется путем формирования специальной W-образной
формы профиля ОВ. Световоды с профилем подобной формы также называют
волокнами с двойной оболочкой.Яблочкин К.А.

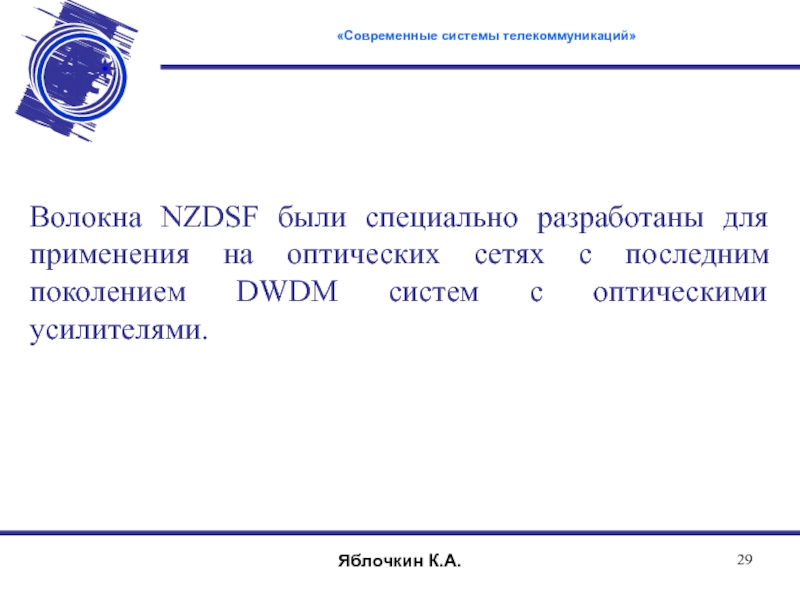

Слайд 29
Волокна NZDSF были специально разработаны для применения на оптических сетях
с последним поколением DWDM систем с оптическими усилителями.
«Современные системы
телекоммуникаций»Яблочкин К.А.

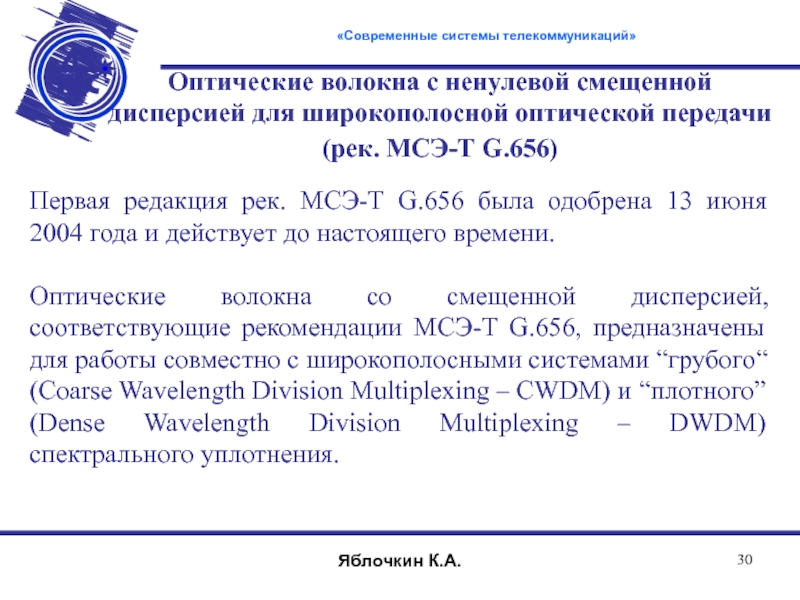

Слайд 30
«Современные системы телекоммуникаций»
Яблочкин К.А.
Оптические волокна с ненулевой смещенной
дисперсией для
широкополосной оптической передачи
(рек. МСЭ-Т G.656)
Первая редакция рек. МСЭ-Т
G.656 была одобрена 13 июня 2004 года и действует до настоящего времени.Оптические волокна со смещенной дисперсией, соответствующие рекомендации МСЭ-Т G.656, предназначены для работы совместно с широкополосными системами “грубого“ (Coarse Wavelength Division Multiplexing – CWDM) и “плотного” (Dense Wavelength Division Multiplexing – DWDM) спектрального уплотнения.

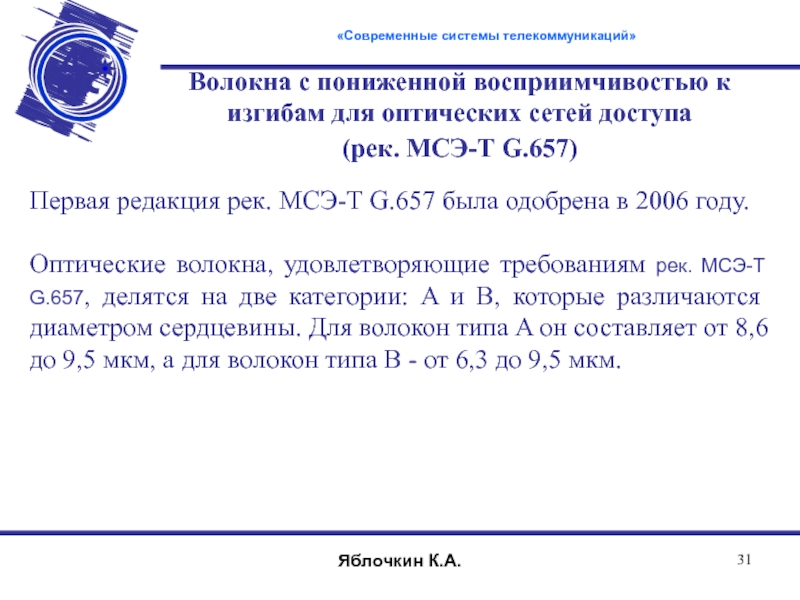

Слайд 31
«Современные системы телекоммуникаций»
Яблочкин К.А.
Волокна с пониженной восприимчивостью к изгибам для
оптических сетей доступа
(рек. МСЭ-Т G.657)
Первая редакция рек. МСЭ-Т
G.657 была одобрена в 2006 году.Оптические волокна, удовлетворяющие требованиям рек. МСЭ-Т G.657, делятся на две категории: A и B, которые различаются диаметром сердцевины. Для волокон типа A он составляет от 8,6 до 9,5 мкм, а для волокон типа B - от 6,3 до 9,5 мкм.

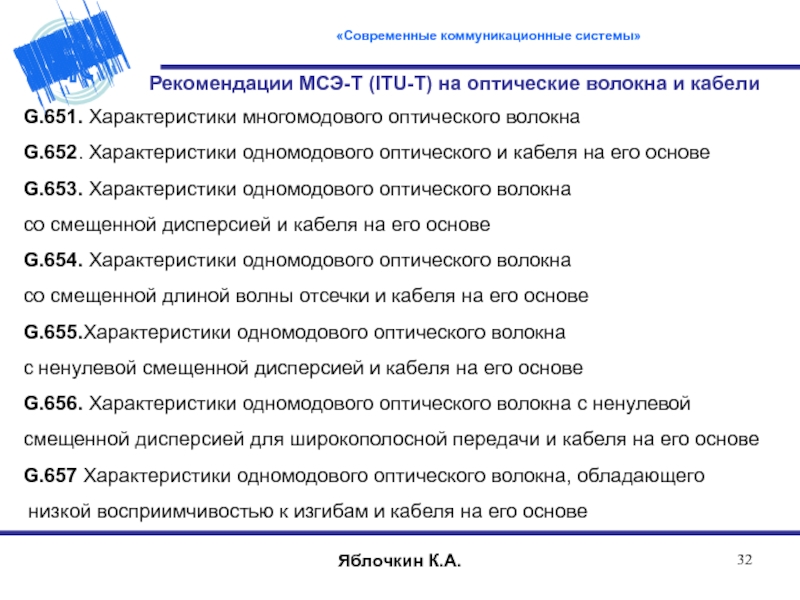

Слайд 32
Рекомендации МСЭ-Т (ITU-T) на оптические волокна и кабели
G.651. Характеристики
многомодового оптического волокна
G.652. Характеристики одномодового оптического и кабеля на его
основеG.653. Характеристики одномодового оптического волокна
со смещенной дисперсией и кабеля на его основе
G.654. Характеристики одномодового оптического волокна
со смещенной длиной волны отсечки и кабеля на его основе
G.655.Характеристики одномодового оптического волокна
с ненулевой смещенной дисперсией и кабеля на его основе
G.656. Характеристики одномодового оптического волокна с ненулевой
смещенной дисперсией для широкополосной передачи и кабеля на его основе
G.657 Характеристики одномодового оптического волокна, обладающего
низкой восприимчивостью к изгибам и кабеля на его основе
Яблочкин К.А.
«Современные коммуникационные системы»
Слайд 33
К.А. Яблочкин
Доли использования ОВ:
G. 652 - Около 80%
G. 651 -
Около 9%
G. 654, G. 655 - Около 11%
Яблочкин К.А.
«Современные коммуникационные
системы»

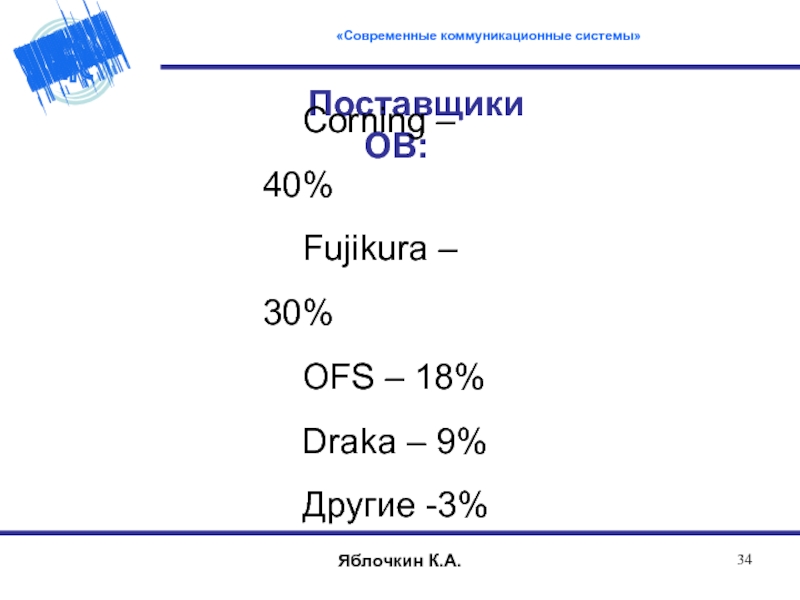

Слайд 34
Поставщики ОВ:
Corning – 40%
Fujikura – 30%
OFS – 18%
Draka – 9%
Другие
-3%
Яблочкин К.А.
«Современные коммуникационные системы»
