Слайд 1Свободны редакторы диаграмм и блок-схем (Dia, Diagram Designer, SmartDraw, Creately)
Слайд 2Dia
Кроссплатформный свободный редактор диаграмм, часть GNOME Office, но может быть
установлен независимо. Он может быть использован для создания различных видов
диаграмм:
блок-схем алгоритмов программ,
древовидных схем,
статических структур UML,
баз данных,
диаграмм сущность-связь,
радиоэлектронных элементов,
потоковых диаграмм,
сетевых диаграмм
и других.
Слайд 3Если вы хотите создавать диаграммы, схемы электрических цепей или компьютерных
сетей, то обратите внимание на аналог традиционно используемой проприетарной программы
MS Visio - программу Dia. С его помощью гораздо удобнее, чем средствами текстового редактора, строить блок-схемы, диаграммы UML, ER-диаграммы ( “сущность-связь”), сетевые схемы и многое другое.
Слайд 4Возможности
* Поддержка диаграмм потоков, структурных диаграмм и т. д.
* Экспорт в Postscript
* Загрузка и сохранение в формате
XML
* Возможность описания новых объектов
* Установка свойств по умолчанию для добавляемых объектов
* Изменение цвета шрифта и заливки блоков
Слайд 5Надстройки
AutoDia — автоматическое создание UML схем из программного кода
Dia2Code —
автоматическое преобразование UML схем в программный код
Слайд 6Поддержка экспортируемых форматов
Dia позволяет экспортировать и сохранять диаграммы в множество
перечисленных форматов:
* EPS (Encapsulated PostScript)
* SVG (Scalable Vector
Graphics)
* DXF (Autocad's Drawing Interchange format)
* CGM (Computer Graphics Metafile defined by ISO standards)
* WMF (Windows Meta File)
* PNG (Portable Network Graphics)
* JPEG (Joint Photographic Experts Group)
* VDX (Microsoft's XML for Visio Drawing)
Слайд 8Diagram Designer
Среди вороха разных программ-чертежников следует отметить продукт из Дании
– Diagram Designer. С его помощью Вы сможете быстро создать качественную
и красивую диаграмму для представления ее на презентациях или же для собственного использования. Программа изначально предоставляется на английском языке, однако на сайте производителя доступен Language Pack, в котором присутствует и русский язык.
Слайд 10Diagram Designer - небольшая программа для создания диаграмм и схем.
Интерфейс программы представляет окно для диаграммы в центре, панель элементов
справа и текущие элементы слева.
Слайд 11Для ввода текста для всех элементов используется один и тот
же диалог. С его помощью можно задать не только текст,
но и форматирование.
Правда форматирование задаётся командами, что может быть не всегда удобно.
Слайд 12Виды диаграмм Diagram Designer

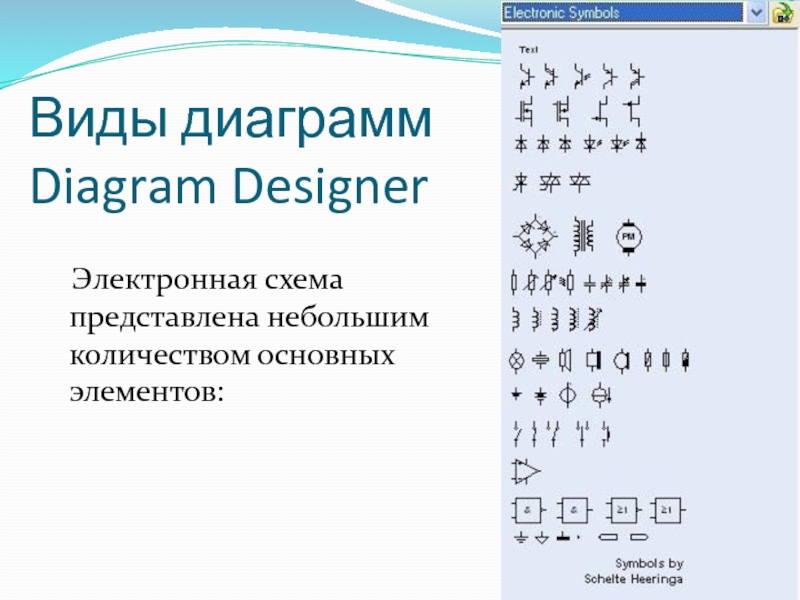

Электронная схема представлена небольшим количеством основных элементов:
Слайд 14Элементы для создания диаграммы процессов и блок-схем алгоритмов.
Слайд 15SmartDraw
SmartDraw представляет собой многофункциональный, удобный в использовании графический редактор, позволяющим даже неопытным
пользователям создавать профессиональные деловые чертежи, планы этажей, графики, блок-схемы и диаграммы.
Слайд 16Так же как с помощью текстового редактора можно легко и быстро
отформатировать письменный документ, так и с помощью графического редактора SmartDraw профессиональные деловые чертежи
можно создать буквально за считанные мгновения.
Слайд 17До появления программы процесс создания графиков и диаграмм был сопряжен с длительными
вычислениями и кропотливой ручной работой. Даже ведущие специалисты в этой области тратили
огромное количество времени на начертание блок-схем, а результат работы часто был неудовлетворительным.
SmartDraw автоматизирует создание графики до такой степени, что даже начинающий пользователь сможет получить качественный, профессиональный результат за несколько минут.
Данное графическое решение содержит более чем 50 000 встроенных символов и изображений, поддерживает более 50 форматов графики и предлагает подробное руководство для начинающих пользователей.
Слайд 19Creately
Программа для создания и редактирования диаграмм. Мощная и легкая в
использовании программа построения онлайн диаграмм, которая работает поверх вашего веб
браузера. Программа имеет дружественный пользовательский интерфейс. Используйте Creately для создания и работы с блок схемами, организационными таблицами, UML дизайнами, UI шаблонами и другими техническими диаграммами.
Слайд 20Характеристики
- В программу встроено множество полезных функций, но интерфейс все
также прост и понятен. Наши «смарт» объекты и инструменты имеют
контекстуальные подсказки, и появляются только тогда, когда они нужны вам. И все это работает поверх вашего интернет браузера.
- Быстрая координация действий: комментируйте, распределяйте, отправляйте по почте, публикуйте и экспортируйте ваши диаграммы прямо с программы Creately, а также конвертируйте изображения в формате JPG в PDF или XML.
Слайд 21- Делайте больше, тратьте меньше усилий со встроенными инструментами с
развитой логикой поведения.
- Теперь ваши диаграммы будут не просто рисунками,
а также будут иметь информационно управляемые образы. Вводите и экспортируйте текст или сведения, чтобы превратить ваши дизайны в жизнь. Обновляйте сведения о вашем дизайне и смотрите, как он улучшается.
Слайд 23Online
Так же существует онлайн редактор .
Слайд 24Список источников
Информациооные технологии с Анной Самариной - http://samarina-it.blogspot.ru/2010/12/dia.html
Pro-spo.ru - http://pro-spo.ru/graphicsl/2272-dia
Bestfree.ru
- http://www.bestfree.ru/soft/graph/diagram.php
Бесплатные аналоги - http://freeanalogs.ru
Axoft.ru/ - http://axoft.ru/software/SmartDraw/SmartDraw/
Softsoft - http://www.softsoft.ru/graphic-apps/cad/149619.htm
Creately -
http://www.newart.ru/htm/flash/risovalka_46.php
