Слайд 1РЕЗОНАНСНЫЕ ЯВЛЕНИЯ В ЭЛЕКТРИЧЕСКИХ ЦЕПЯХ

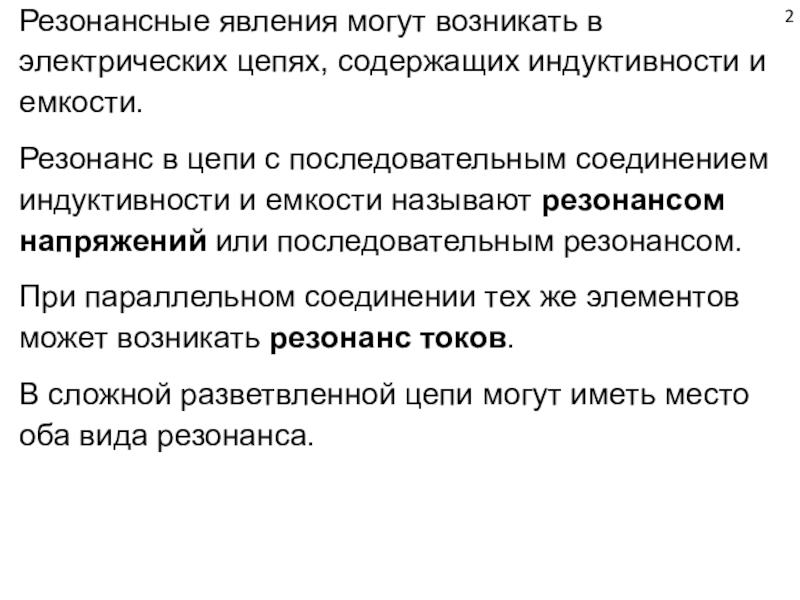

Слайд 2Резонансные явления могут возникать в электрических цепях, содержащих индуктивности и

емкости.
Резонанс в цепи с последовательным соединением индуктивности и емкости называют

резонансом напряжений или последовательным резонансом.
При параллельном соединении тех же элементов может возникать резонанс токов.
В сложной разветвленной цепи могут иметь место оба вида резонанса.

Резонансные явления могут возникать в электрических цепях, содержащих индуктивности и емкости.Резонанс в цепи с последовательным соединением индуктивности

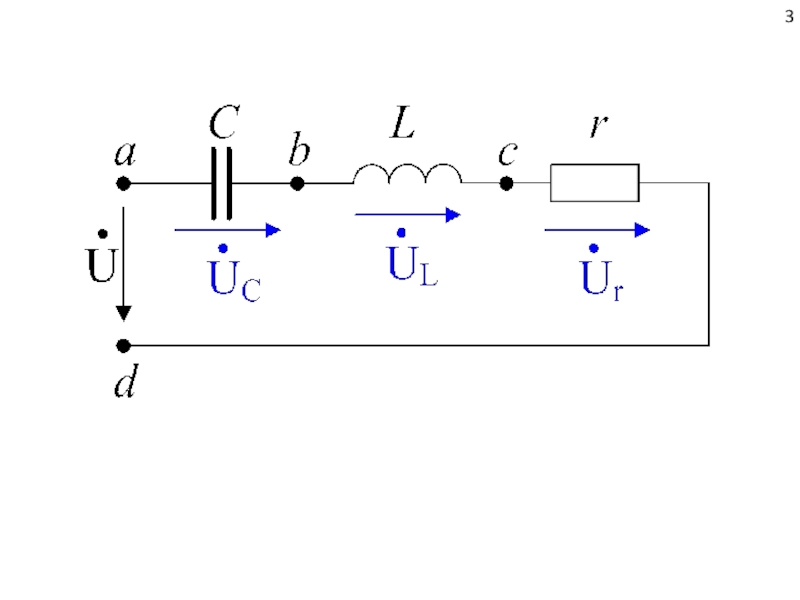

Слайд 3

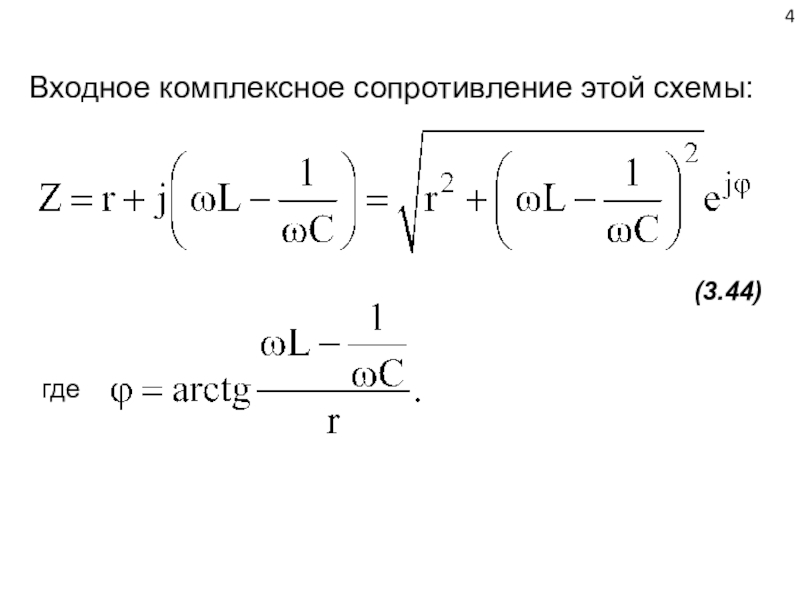

Слайд 4Входное комплексное сопротивление этой схемы:
где
(3.44)

Слайд 5Изменяя частоту, индуктивность или емкость, можно добиться равенства нулю реактивного

сопротивления в составе (3.44).
Изменяя частоту при неизменных значениях индуктивности и

емкости, придем к условию

которое рассматривается как условие резонанса.

Изменяя частоту, индуктивность или емкость, можно добиться равенства нулю реактивного сопротивления в составе (3.44).Изменяя частоту при неизменных

Слайд 6Угловая частота
называется резонансной.
При резонансе напряжений, как следует из выражения (3.44),

входное сопротивление становится чисто активным:
Z = r.
Это значение является минимальным,

поэтому ток I0 в схеме становится максимальным.

Угловая частотаназывается резонансной.При резонансе напряжений, как следует из выражения (3.44), входное сопротивление становится чисто активным:Z = r.Это

Слайд 7Из (3.44) также следует, что угол φ = 0 и

входной ток цепи совпадает по фазе с напряжением.
Совпадение по фазе

входного напряжения и тока является основным признаком наличия резонанса не только в рассматриваемом контуре, но и в любой другой цепи.

Из (3.44) также следует, что угол φ = 0 и входной ток цепи совпадает по фазе с

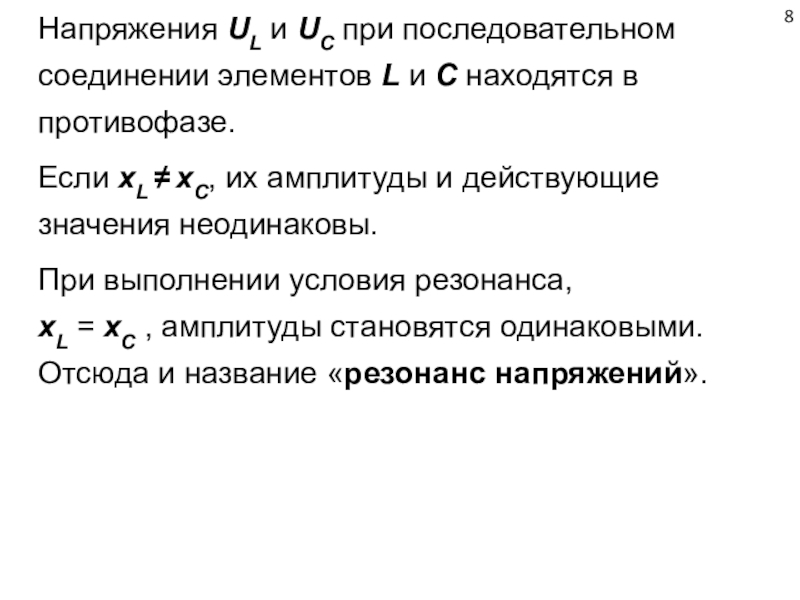

Слайд 8Напряжения UL и UC при последовательном соединении элементов L и

С находятся в противофазе.
Если xL ≠ xC, их амплитуды и

действующие значения неодинаковы.
При выполнении условия резонанса, xL = xC , амплитуды становятся одинаковыми. Отсюда и название «резонанс напряжений».

Напряжения UL и UC при последовательном соединении элементов L и С находятся в противофазе.Если xL ≠ xC,

Слайд 9Характеристическое или волновое сопротивление контура:

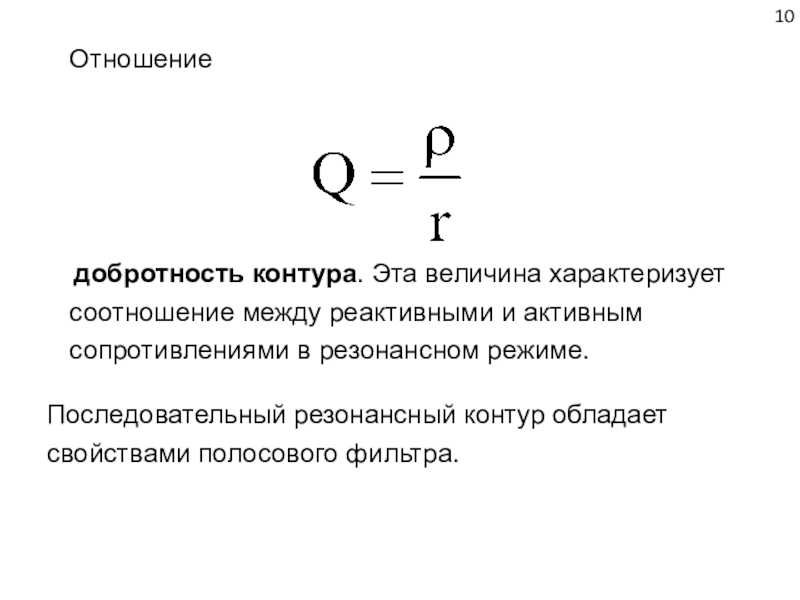

Слайд 10Отношение
добротность контура. Эта величина характеризует соотношение между реактивными и

активным сопротивлениями в резонансном режиме.
Последовательный резонансный контур обладает свойствами полосового

фильтра.

Отношение добротность контура. Эта величина характеризует соотношение между реактивными и активным сопротивлениями в резонансном режиме.Последовательный резонансный контур

Слайд 11Резонанс токов
Возникает в цепях с параллельным соединением элементов r, L,

Резонанс токовВозникает в цепях с параллельным соединением элементов r, L, C.

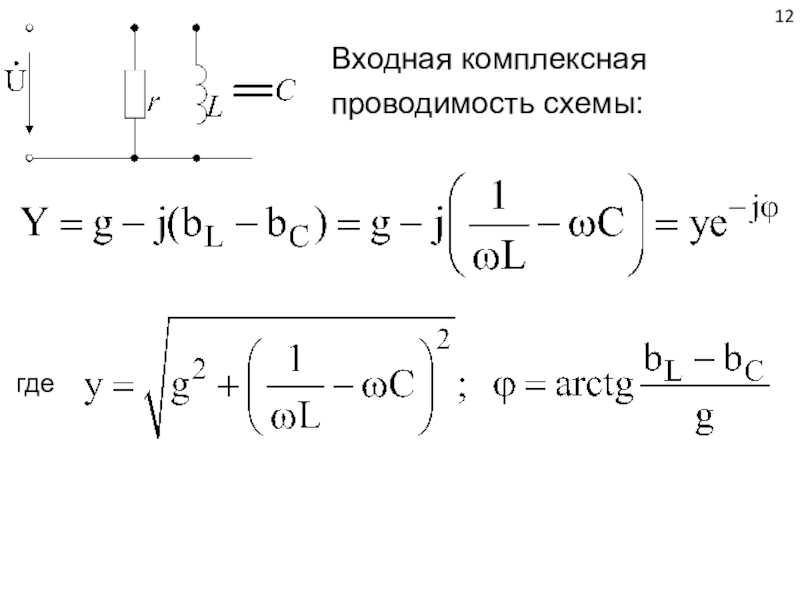

Слайд 12Входная комплексная проводимость схемы:
где

Слайд 13При резонансной частоте реактивная проводимость принимает нулевое значение:
Откуда резонансная частота

Слайд 14Проводимость g=1/r есть минимальное значение входной проводимости (максимальное значение входного

сопротивления).
Поэтому при резонансе токов входной ток схемы принимает минимальное значение:

Проводимость g=1/r есть минимальное значение входной проводимости (максимальное значение входного сопротивления).Поэтому при резонансе токов входной ток схемы

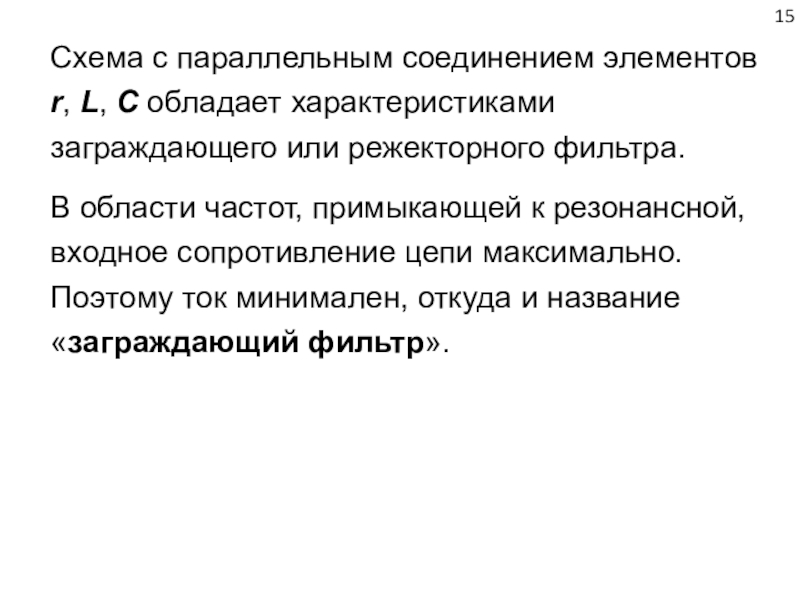

Слайд 15Схема с параллельным соединением элементов r, L, C обладает характеристиками

заграждающего или режекторного фильтра.
В области частот, примыкающей к резонансной, входное

сопротивление цепи максимально. Поэтому ток минимален, откуда и название «заграждающий фильтр».

Схема с параллельным соединением элементов r, L, C обладает характеристиками заграждающего или режекторного фильтра.В области частот, примыкающей
