1 ТЕМА ЛЕКЦИИ №8: Размеры. Нанесение размеров. Часть 2 Авторы: Сологуб Ирина

Вениаминович

способов как узнать длину линии в AutoCAD
Режим Динамического ввода
Инструмент Измерить

стабильные цепи или могут быть нанесены от общей базы. Команда DIMLINEAR

(DLI) ( Линейный ).
 Способы ввода команды:
Набрать с клавиатуры команду DIMLINEAR.
Вызов из меню: Dimension ► Linear.
Кнопка на панели Dimension.

first extension line origin or  Чтобы измерить размер первому

методу:
1) Нажмите Enter .
2) На запрос Select object to dimension : графическим курсором показать объект и точку, через которую пройдет размерная линия.
Чтобы измерить размер вторым методом:
1) включить режим объектной привязки;
2) графическим курсором показать первую начальную точку выносной линии;
3) по запросу Specify second extension line origin — показать вторую начальную точку выносной линии;
4) задать положение размерной линии на запрос Specify dimension line location or [ Mtext / Text / Angle /Horizontal / Vertical / Rotated ] или ввести одну из предложенных системой опций:

можно внести изменения в размерный текст. Угловые скобки < >

обозначают размерное число, определенное системой.
Text. Позволяет внести изменения в размерный текст, воспользовавшись редактором однострочного текста. При внесении изменений можно набирать определеные последовательности символов, чтобы вставить перед размерным числом знак диаметра ( %%с ), вставить в текст знак градуса ( %%d ) и т.д.
Angle. Можно изменить угол наклона размерного числа или размерного текста. После выбора данной опции система выдаст запрос на значение угла: Specify angle ofdimension text :

положения размерной линии : Specify dimension line location or [ Mtext / Text / Angle ] :
Vertical.

Используется для нанесения вертикального размера. Система выдаст запрос на положение размерной линии : Specify dimension line location or [ Mtext / Text /Angle ] :
Rotated (Повернутый). Используется, если необходимо задать угол наклона размерной линии. Система выдаст запрос на значение угла: Specify angle of dimension line <0 > :и запрос относительно положения размерной линии : Specify dimension line locationor [ Mtext / Text / Angle ] :

в случае, если выносные линии ухудшают читаемость других элементов чертежа,

угол их наклона можно изменить уже после создания размера.
Для изменения наклона выносных линий:
1. Построить линейный размер.
2. Из меню Dimension выбрать Oblique.
3. Выбрать размер или размеры. Нажать ENTER.
4. Ввести значение угла наклона или указать две точки.
Набрать с клавиатуры команду: DIMALIGNED.
Вызов меню : Dimension ► Aligned.
Кнопка на панели Dimension.

Baseline.
Кнопка на панели Dimension.

За базовую принимается первая выносная линия размера, проставленного предварительной командой,

или можно выбрать другую базовую линию. Запрос, относительно положения размерной линии не выдается, поскольку базовый интервал определяется размерным стилем. Выполняется команда в том случае, когда на чертеж нанесен хотя бы один размер, любой из команд DIMLINEAR, DIMORDINATE или DIMANGULAR.
Система поддерживает такой диалог:

команду DIMCONTINUE.
Вызов меню:  Dimension ► Continue.
Кнопка на панели Dimension.

размера является исходной для размера, который проставляется. Размерные линии принадлежат

одной прямой и запросы по их положение не выдаются. Работа команды аналогична работе предыдущей команды DIMBASELINE.

меню: Dimension ► Ordinate .
Кнопка на панели Dimension.
Ординатные размеры указывают координаты X

или Y точек относительно базовой точки.  Базовой точкой, как правило, левый нижний угол детали. Центр системы координат перед простановкой ординатных размеров можно переместить в базовую точку командой UCS с опцией New. Ординатный размер задает расстояние точки до базовой точки соответственно вдоль оси Х или по оси Y и состоит из выносной линии и значение расстояния. Вдоль какой оси проставить значение расстояния, система определяет автоматически.

дальше поддерживайте диалог:

или окружности определяется значением радиуса или диаметра. Для этих объектов

существует также возможность нанесения маркеров центра и центровых линий.
 Способы ввода команды:
Набрать с клавиатуры команду DIMDIAMETER.
Вызов меню: Dimension ► Diameter.
Кнопка на панели Dimension.
Для нанесения диаметра ввести команду одним из способов. На запрос: Select arc or circle : показать перекрестком любую точку объекта. AutoCad позволяет создать размерную линию произвольной длины и разместить ее под любым углом. Пользуясь опциями команды, можно редактировать размерный текст, а также изменить угол его наклона . Перед значением диаметра AutoCad автоматически вставляет символ . Размерная линия для данного размере не должна быть вертикальной или горизонтальной.

меню: Dimension ► Radius Dimension.
Кнопка на панели Dimension.
Нанесение радиуса осуществляется аналогично нанесению

диаметра. Перед значением радиуса AutoCad автоматически вставляет символ R.

отрезков, трех точек, которые не принадлежат прямой. Выводятся угловые размеры

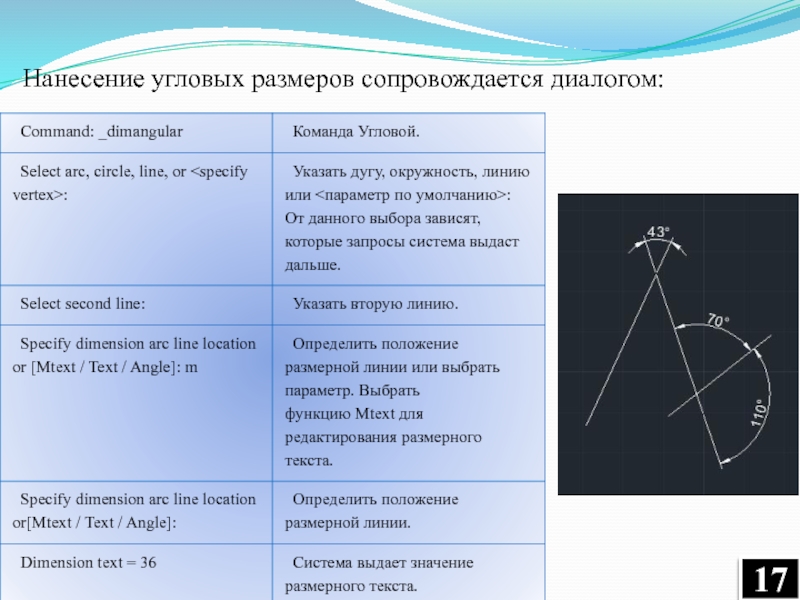

с обозначением единицы измерения о(градус). Размерной линией углового размера является дуга, с центром в вершине угла, выносные линии формируются автоматически. Угловые размеры можно наносить от общей базы, а также создавать размерную цепь. Команда DIMANGULAR (Угловой) Способы ввода команды:
Набрать с клавиатуры команду DIMANGULAR.
Вызов меню: Dimension ► Angular Dimension.
Кнопка на панели Dimension.

ввода;
Инструмент Измерить;

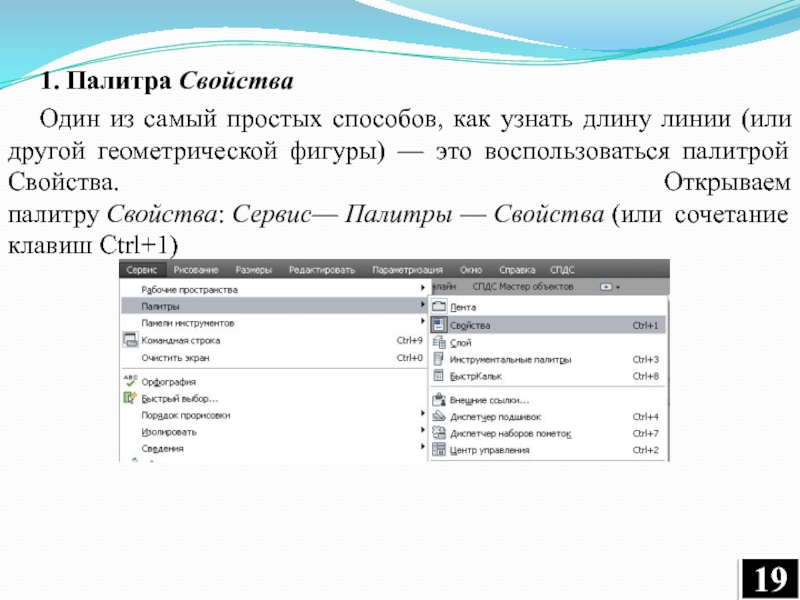

другой геометрической фигуры) — это воспользоваться палитрой Свойства. Открываем палитру Свойства: Сервис— Палитры — Свойства (или

сочетание клавиш Ctrl+1)

Вы сможете узнать длину не только линии, а и других примитивов

AutoCAD: полилинии, дуги, круга, эллипса, прямоугольника, многоугольника. Для данных примитивов, с помощью палитры Свойства, Вы также сможете узнать и другие геометрические характеристики.

режиме Динамического ввода - выделяем наш отрезок и наводим курсор мышки на

ручку (маркер) и появляется сбоку размер данного отрезка

клавишу F12, или на панели



Если Вы включили данный режим, но

всплывающие подсказки размеров нет — значит необходимо поставить следующую галочку: правая кнопка мыши по кнопке динамический ввод — Настройка



в окне Настройка (Режим рисования — Динамический ввод) ставим галочку возле Включить ввод размеров, где возможно

чтобы узнать длину линии, из списка мы выбираем инструмент Расстояние

Активируем данную

команду (кликаем на иконку), потом указываем первую точку — начало нашего отрезка, и вторую точку — конец отрезка

радиальных размеров
Нанесение угловых размеров
Несколько способов как узнать длину

линии в AutoCAD
Режим Динамического ввода
Инструмент Измерить

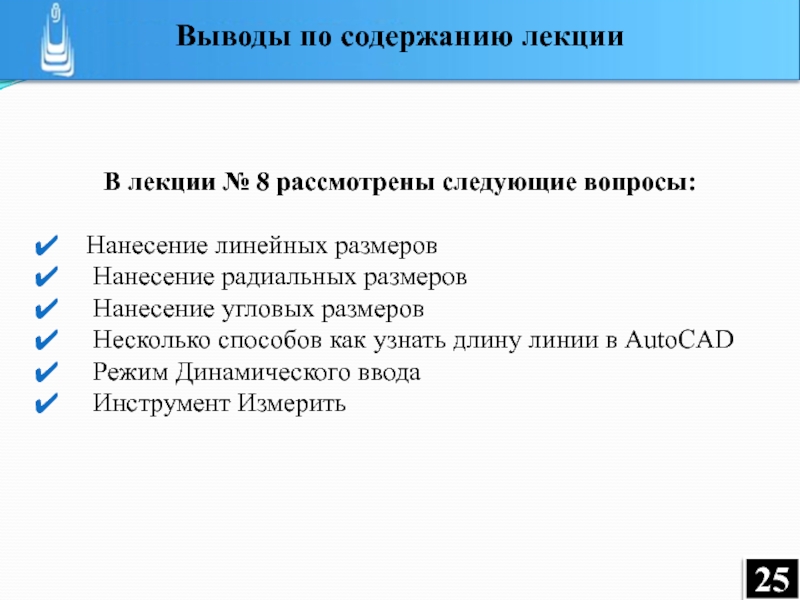

Выводы по содержанию лекции
