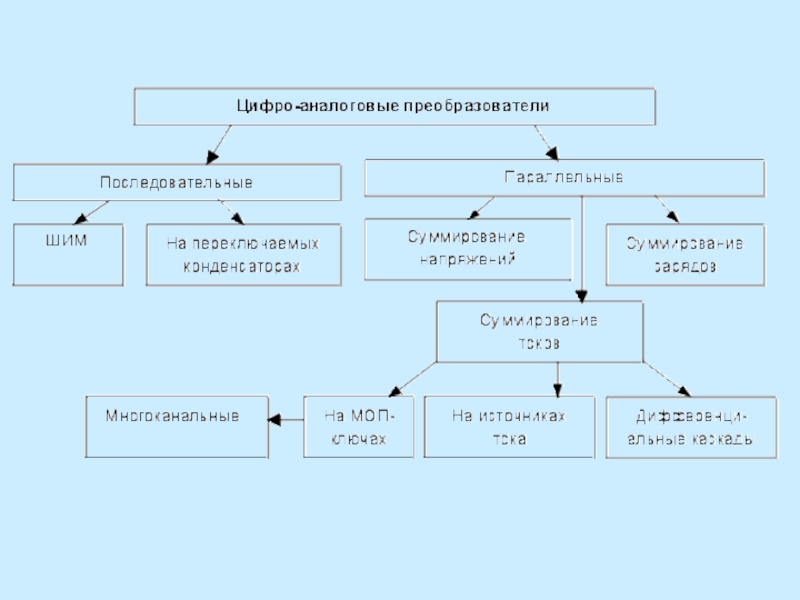

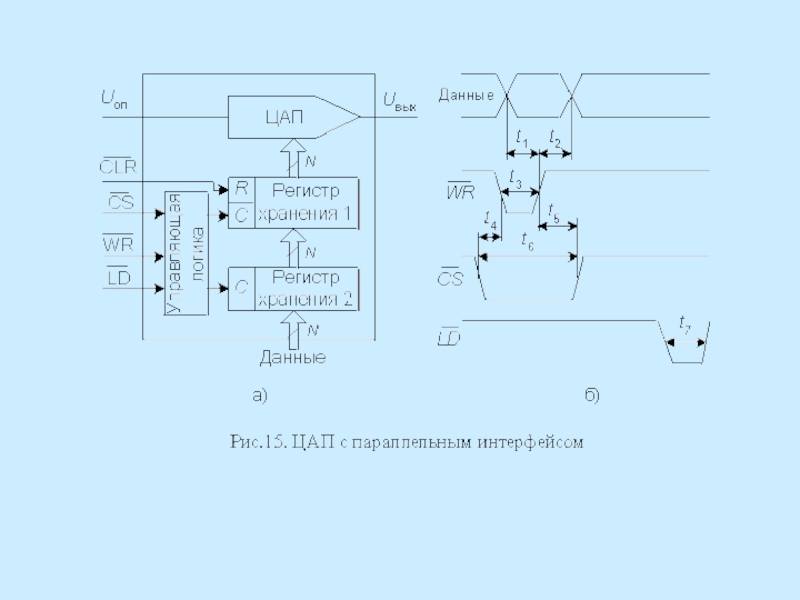

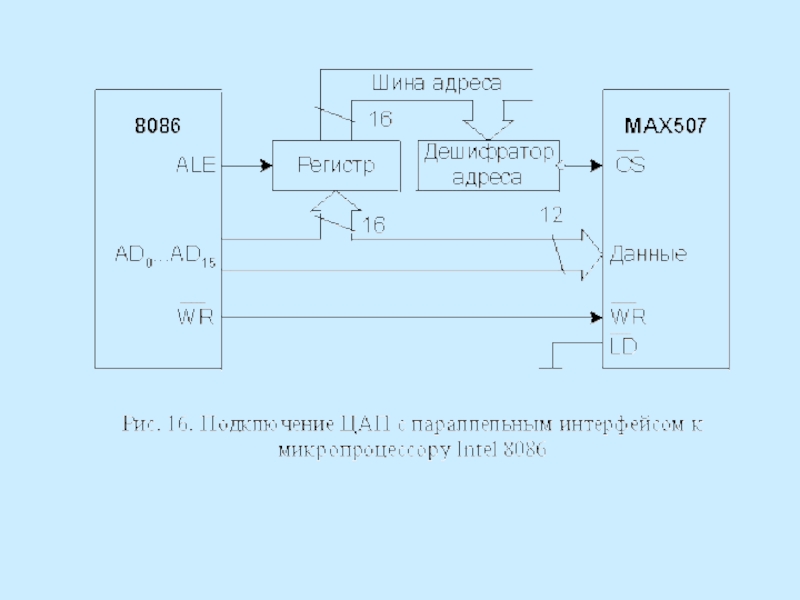

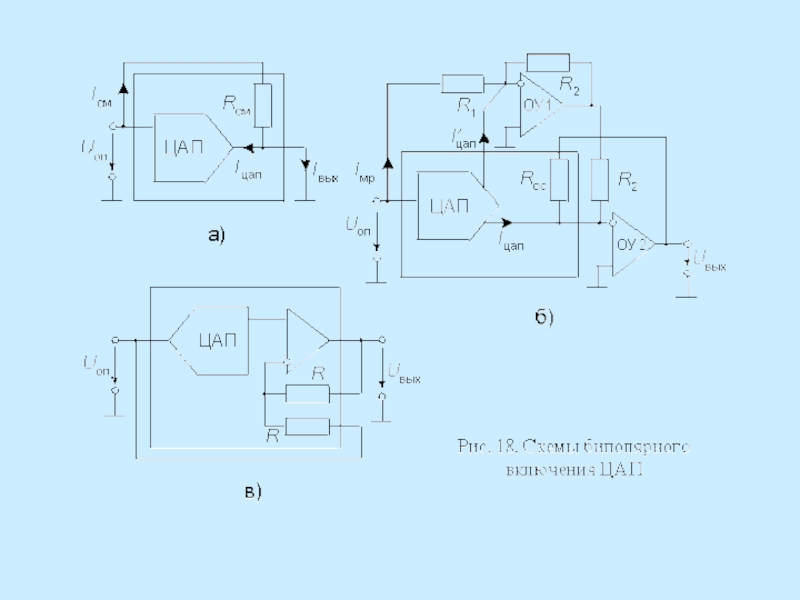

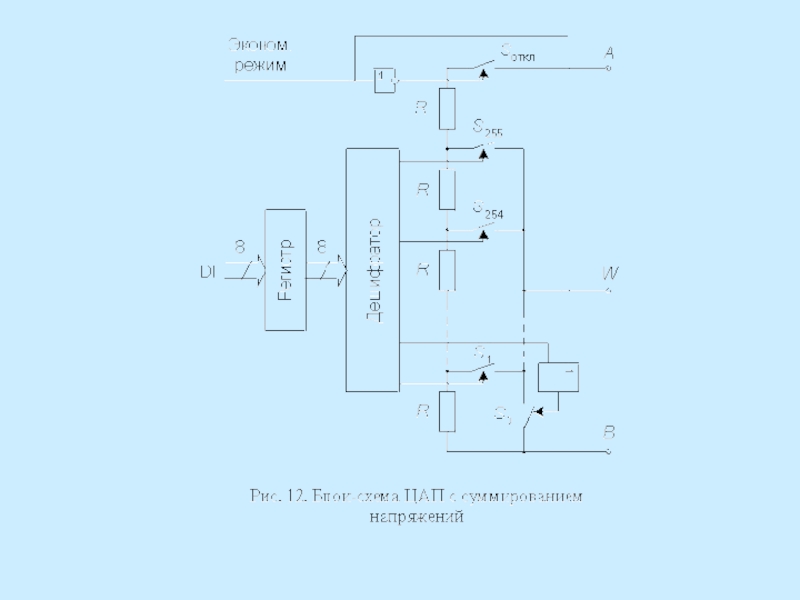

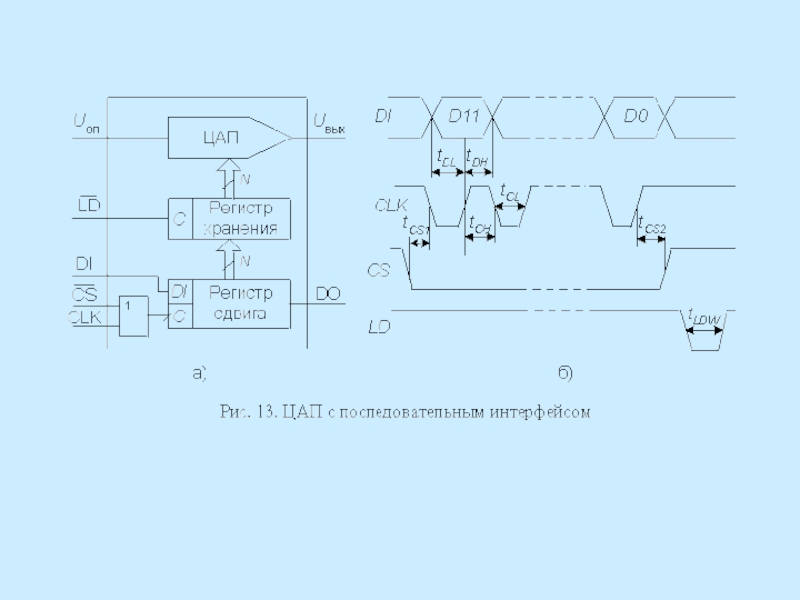

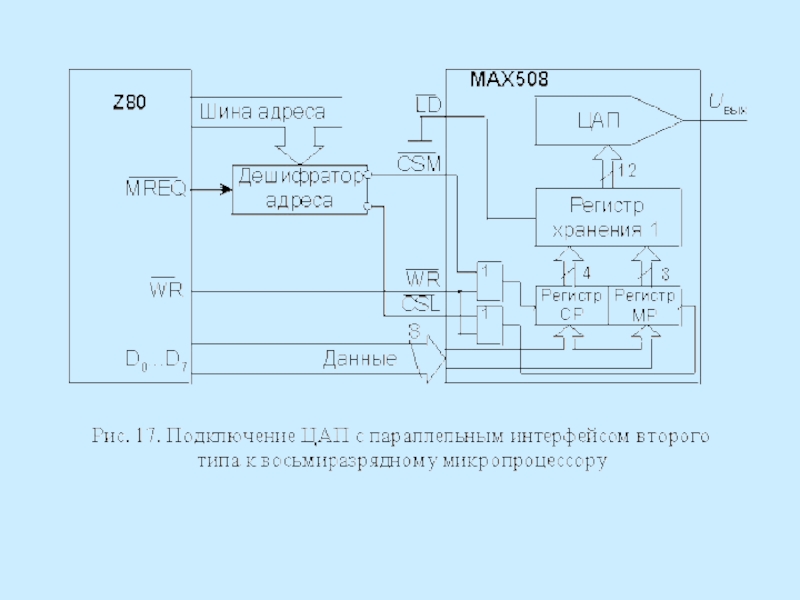

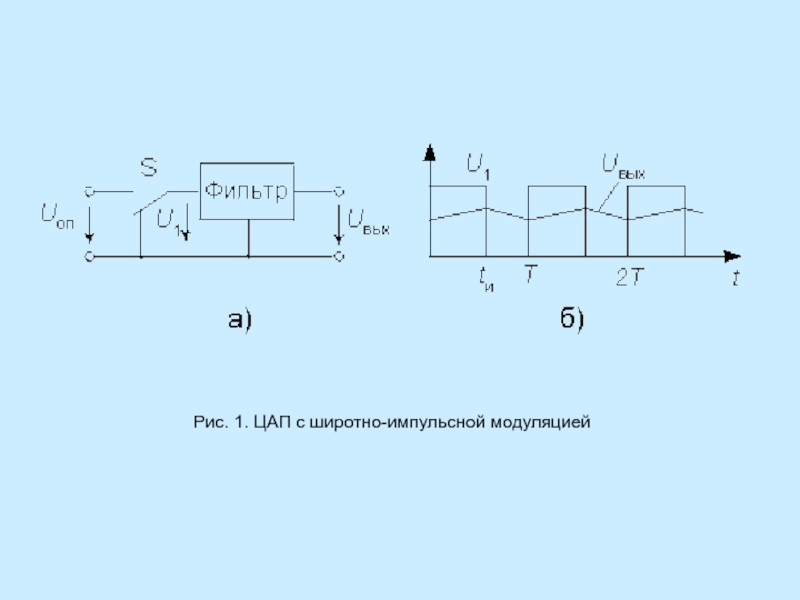

Цифро-аналоговые преобразователи

разряжается ключом S4.
Входное двоичное слово задается в

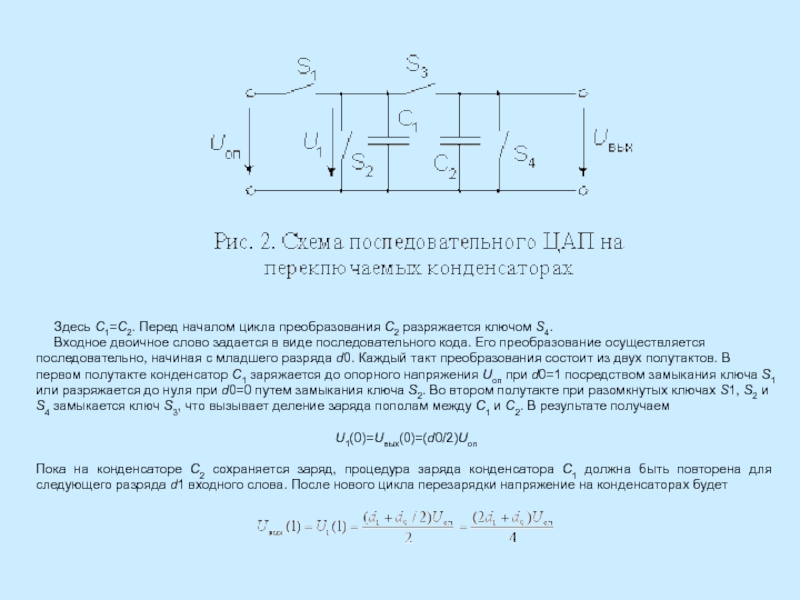

виде последовательного кода. Его преобразование осуществляется последовательно, начиная с младшего разряда d0. Каждый такт преобразования состоит из двух полутактов. В первом полутакте конденсатор С1 заряжается до опорного напряжения Uоп при d0=1 посредством замыкания ключа S1 или разряжается до нуля при d0=0 путем замыкания ключа S2. Во втором полутакте при разомкнутых ключах S1, S2 и S4 замыкается ключ S3, что вызывает деление заряда пополам между С1 и С2. В результате получаем

U1(0)=Uвых(0)=(d0/2)Uоп

Пока на конденсаторе С2 сохраняется заряд, процедура заряда конденсатора С1 должна быть повторена для следующего разряда d1 входного слова. После нового цикла перезарядки напряжение на конденсаторах будет

ток, потребляемый от ИОН, будет различным, а это повлияет на

величину выходного напряжения ИОН.

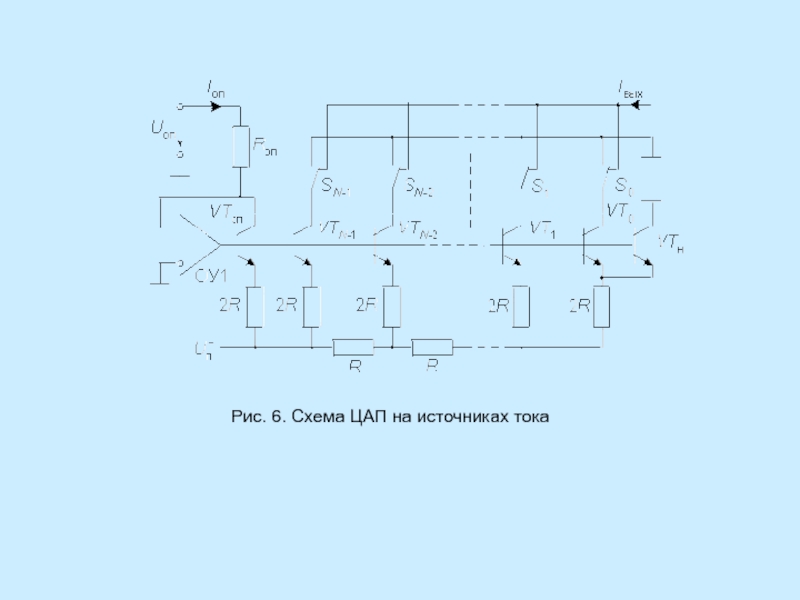

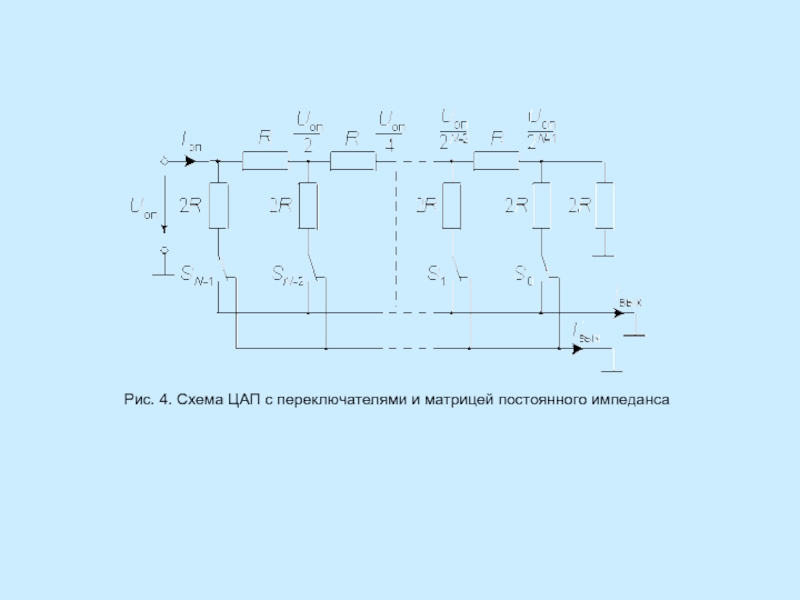

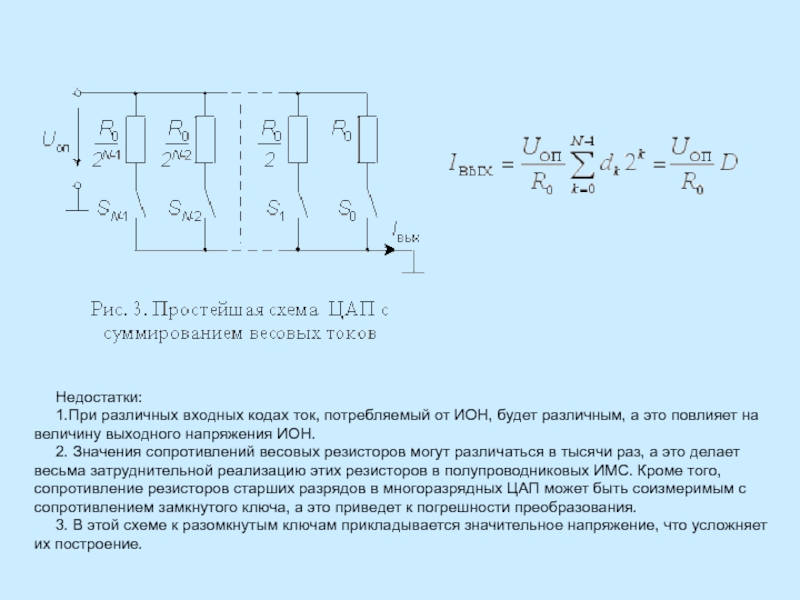

2. Значения сопротивлений весовых резисторов могут различаться в тысячи раз, а это делает весьма затруднительной реализацию этих резисторов в полупроводниковых ИМС. Кроме того, сопротивление резисторов старших разрядов в многоразрядных ЦАП может быть соизмеримым с сопротивлением замкнутого ключа, а это приведет к погрешности преобразования.
3. В этой схеме к разомкнутым ключам прикладывается значительное напряжение, что усложняет их построение.
