Слайд 1Действие магнитного поля
на проводник с током.
Электрический двигатель.

Слайд 2Повторение
В каком направлении устанавливается катушка с током, подвешенная на проводах?
Какое

сходство имеется у нее с магнитной стрелкой?
Какими способами можно усилить

магнитное действие катушки с током?
Что называют электромагнитом?
Для каких целей используют электромагниты?
Что называют магнитными полюсами магнита?

ПовторениеВ каком направлении устанавливается катушка с током, подвешенная на проводах?Какое сходство имеется у нее с магнитной стрелкой?Какими

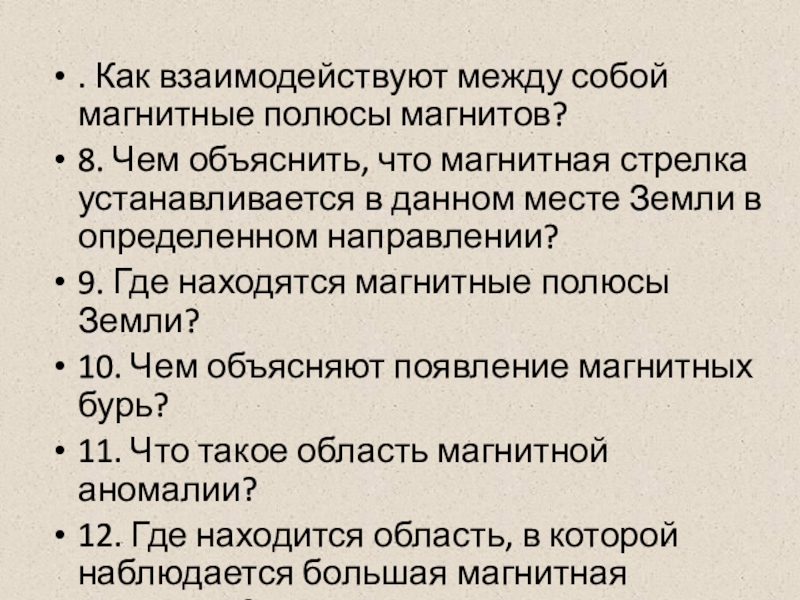

Слайд 3. Как взаимодействуют между собой магнитные полюсы магнитов?
8. Чем объяснить,

что магнитная стрелка устанавливается в данном месте Земли в определенном

направлении?
9. Где находятся магнитные полюсы Земли?
10. Чем объясняют появление магнитных бурь?
11. Что такое область магнитной аномалии?
12. Где находится область, в которой наблюдается большая магнитная аномалия?

. Как взаимодействуют между собой магнитные полюсы магнитов?8. Чем объяснить, что магнитная стрелка устанавливается в данном месте

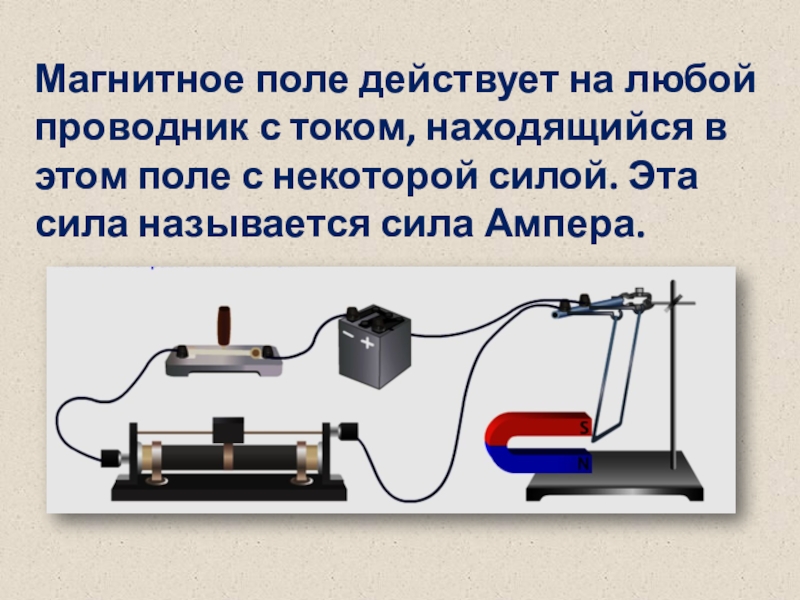

Слайд 4Магнитное поле действует на любой проводник с током, находящийся в

этом поле с некоторой силой. Эта сила называется сила Ампера.

Магнитное поле действует на любой проводник с током, находящийся в этом поле с некоторой силой. Эта сила

Слайд 5Направление силы Ампера зависит от:
направления тока в проводнике,
направления

магнитных линий магнитного поля магнита

Слайд 6Правило левой руки.
Если левую руку расположить так, чтобы линии магнитного

поля входили в ладонь перпендикулярно к ней, а четыре пальца

были направлены по току, то отставленный на 900 большой палец покажет направление силы, действующей на проводник с током

Правило левой руки.Если левую руку расположить так, чтобы линии магнитного поля входили в ладонь перпендикулярно к ней,

Слайд 7Правило левой руки.

Ладонь к «N»

4 пальца ↑↑ с «I»

Большой палец

↑↑ с «F»

Правило левой руки. Ладонь к «N»4 пальца ↑↑ с «I»Большой палец ↑↑ с «F»

Слайд 8

Слайд 9

Слайд 10

Слайд 11Задай вопрос и реши задачу

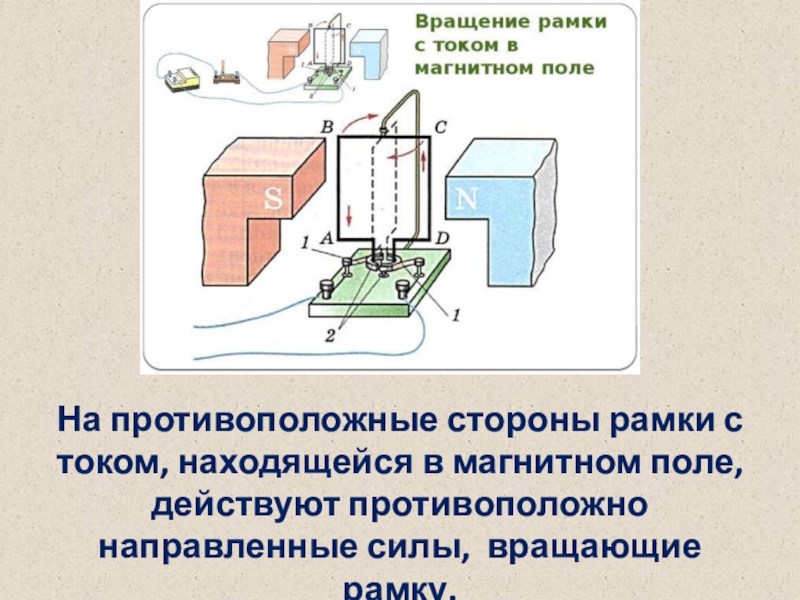

Слайд 12На противоположные стороны рамки с током, находящейся в магнитном поле,

действуют противоположно направленные силы, вращающие рамку.

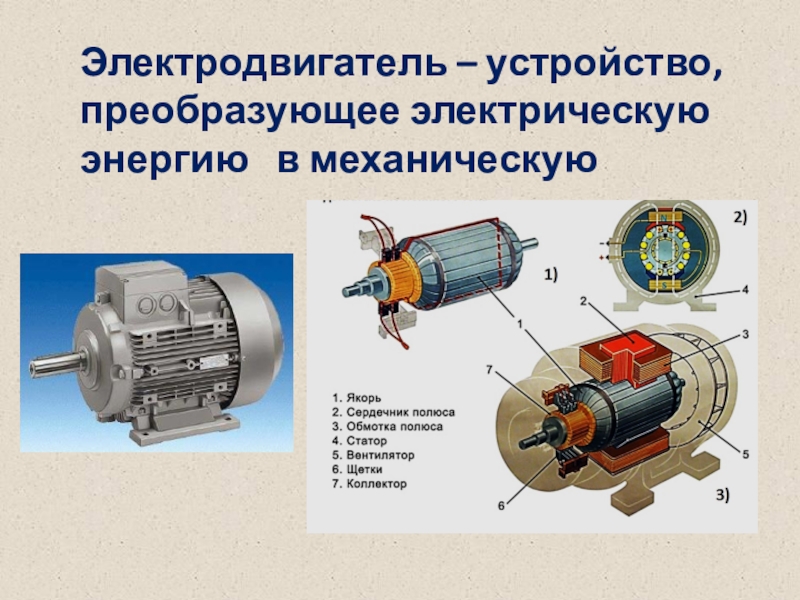

Слайд 13Электродвигатель – устройство, преобразующее электрическую энергию в механическую

Слайд 14Один из первых в мире электрических двигателей, пригодных для практического

применения, был изобретён русским учёным Борисом Семёновичем Якоби в 1834

г.

Один из первых в мире электрических двигателей, пригодных для практического применения, был изобретён русским учёным Борисом Семёновичем

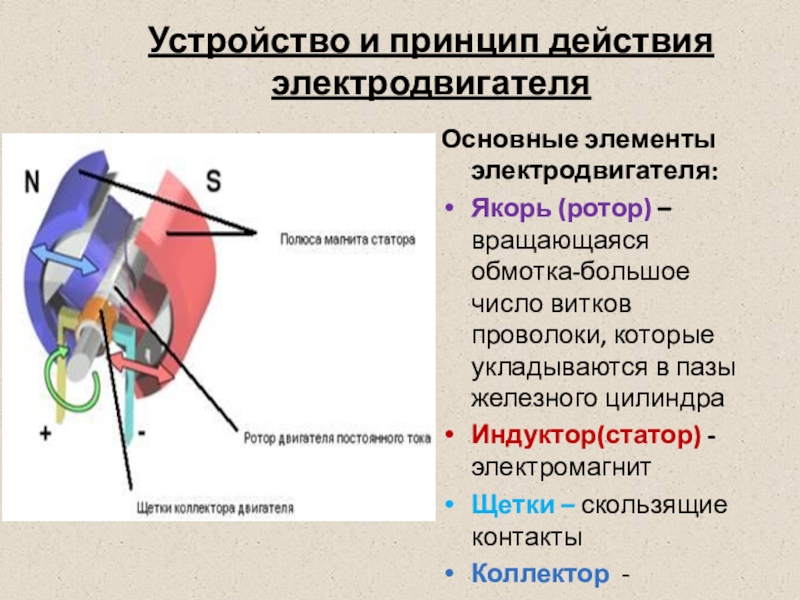

Слайд 15Устройство и принцип действия электродвигателя
Основные элементы электродвигателя:
Якорь (ротор) – вращающаяся

обмотка-большое число витков проволоки, которые укладываются в пазы железного цилиндра
Индуктор(статор)

- электромагнит
Щетки – скользящие контакты
Коллектор - полукольца

Устройство и принцип действия электродвигателяОсновные элементы электродвигателя:Якорь (ротор) – вращающаяся обмотка-большое число витков проволоки, которые укладываются в

Слайд 16

Слайд 17

Слайд 18

Слайд 19Преимущества электродвигателей
малые размеры по сравнению с
тепловыми двигателями;
экологически чистые;
можно сделать

любых размеров;
высокий КПД (98);
простота использования

Преимущества электродвигателеймалые размеры по сравнению с тепловыми двигателями;экологически чистые;можно сделать любых размеров;высокий КПД (98);простота использования

Слайд 20

Слайд 21

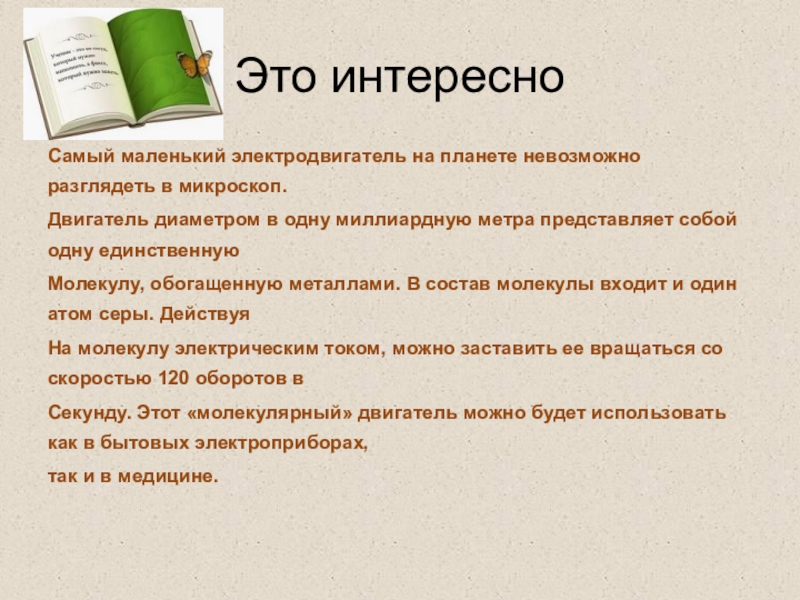

Слайд 22Это интересно
Самый маленький электродвигатель на планете невозможно разглядеть в микроскоп.

Двигатель диаметром в одну миллиардную метра представляет собой одну единственную
Молекулу,

обогащенную металлами. В состав молекулы входит и один атом серы. Действуя
На молекулу электрическим током, можно заставить ее вращаться со скоростью 120 оборотов в
Секунду. Этот «молекулярный» двигатель можно будет использовать как в бытовых электроприборах,
так и в медицине.

Это интересноСамый маленький электродвигатель на планете невозможно разглядеть в микроскоп. Двигатель диаметром в одну миллиардную метра представляет

Слайд 23Электроизмерительные приборы

Слайд 24

Слайд 25

Слайд 26Вращение рамки с током в магнитном поле используется в устройстве

электрических измерительных приборов

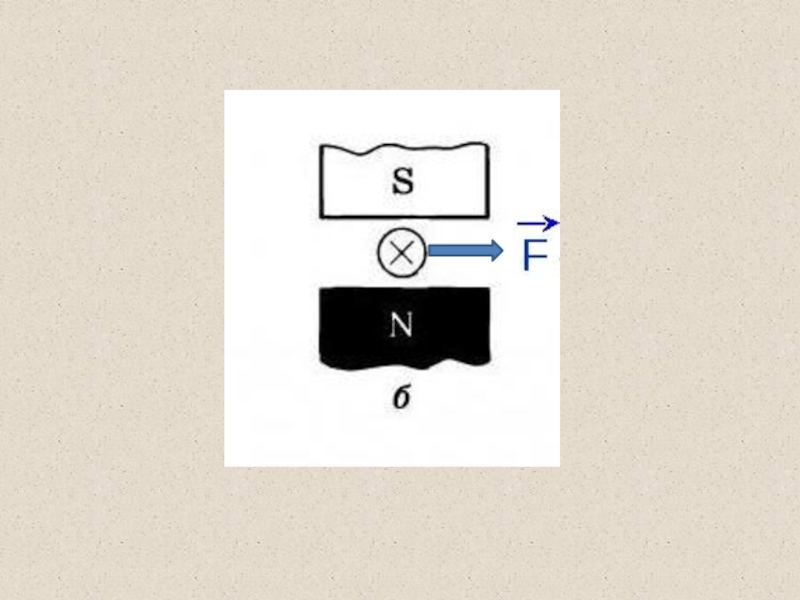

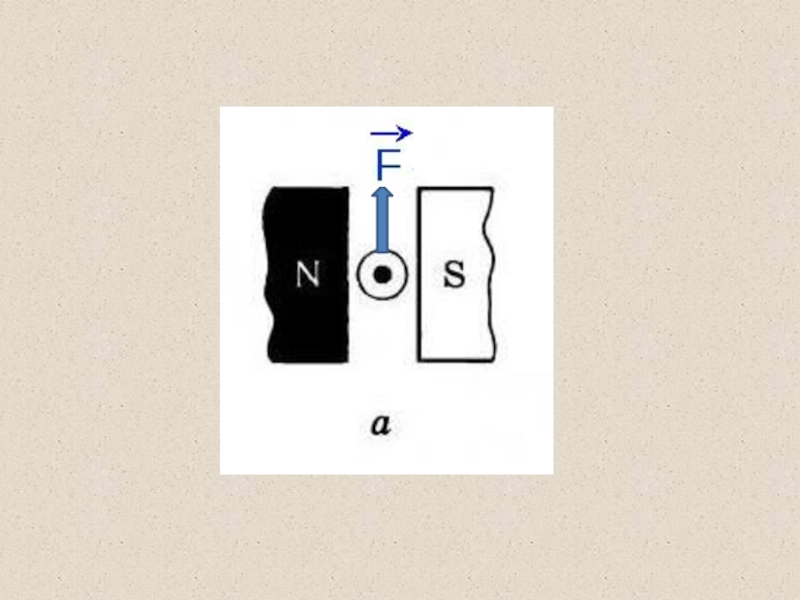

Слайд 271.

2.

•

Определите направление силы, действующей
на проводник в магнитном поле.

х х х

х х х

х х х

• • •

• • •

• • •

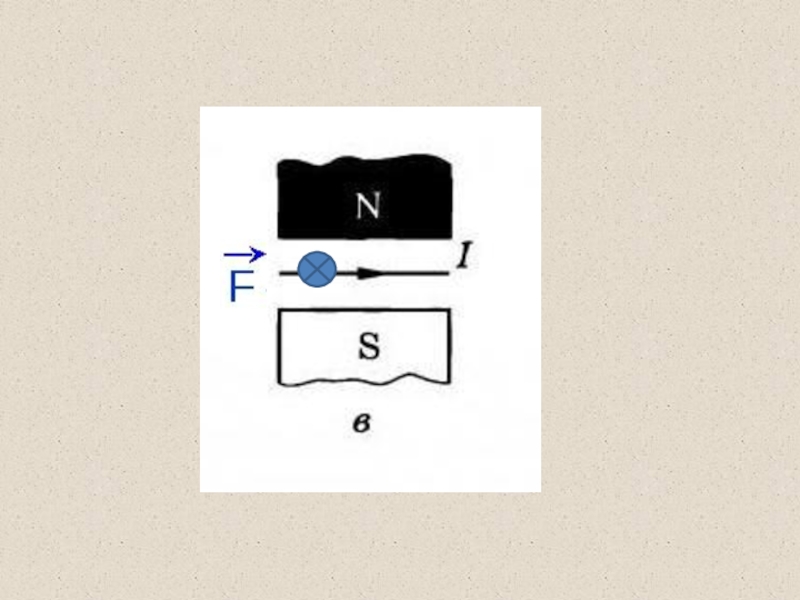

Слайд 281.

2.

•

Определите направление силы, действующей
на проводник в магнитном поле.

х х х

х х х

х х х

• • •

• • •

• • •

F = 0
