Дәстүрлі энергияның жылу электр станциялары

Колледжі

арқылы отынның химиялық энергиясын генератор білігінің айналуының механикалық қуатына айналдыру

арқылы электр энергиясын өндіретін станция.


Жылу электр станцияларында әлемдегі электр энергиясының 60% өндіріледі
Зерттелген қорлар жеткілікті (әлемде / Ресей Федерациясында, 2009 ж.): Мұнай - 46/20 жыл, газ - 63/94 жыл, көмір - 119 жыл / 500 жылдан асады.
Жылу электр станцияларының түрлері

●Қазандық турбиналық электр станциялары
Конденсациялық электр станциялары (IES немесе ГРЭС)
Когергендеу қондырғылары (жылу электр станциялары, жылу электр станциялары)
● Газ турбиналық электр станциялары
● аралас циклды қондырғыларға негізделген электр станциялары (аралас цикл)
● Поршеньдік қозғалтқыштарға негізделген электр станциялары (дизель)

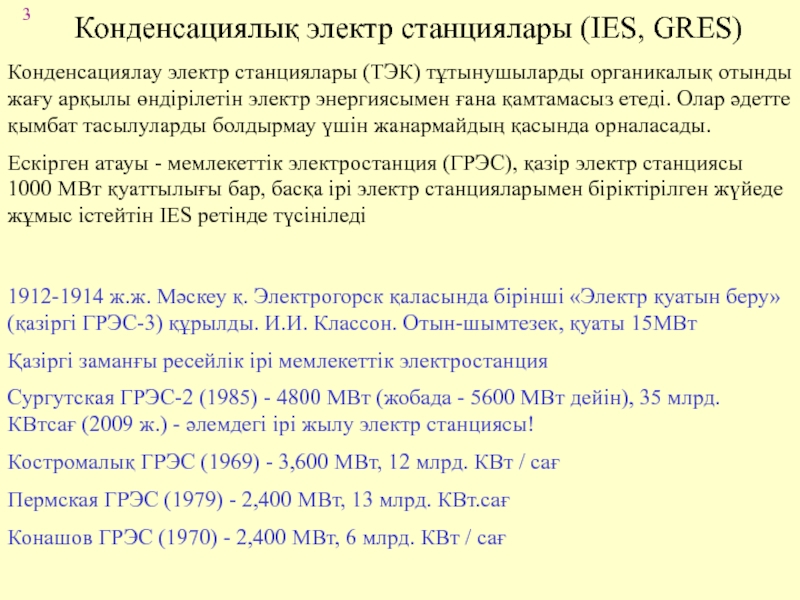

Химиялық жылу механикалық электр

отынды жағу арқылы өндірілетін электр энергиясымен ғана қамтамасыз етеді. Олар

әдетте қымбат тасылуларды болдырмау үшін жанармайдың қасында орналасады.
Ескірген атауы - мемлекеттік электростанция (ГРЭС), қазір электр станциясы 1000 МВт қуаттылығы бар, басқа ірі электр станцияларымен біріктірілген жүйеде жұмыс істейтін IES ретінде түсініледі

1912-1914 ж.ж. Мәскеу қ. Электрогорск қаласында бірінші «Электр қуатын беру» (қазіргі ГРЭС-3) құрылды. И.И. Классон. Отын-шымтезек, қуаты 15МВт
Қазіргі заманғы ресейлік ірі мемлекеттік электростанция
Сургутская ГРЭС-2 (1985) - 4800 МВт (жобада - 5600 МВт дейін), 35 млрд. КВтсағ (2009 ж.) - әлемдегі ірі жылу электр станциясы!
Костромалық ГРЭС (1969) - 3,600 МВт, 12 млрд. КВт / сағ
Пермская ГРЭС (1979) - 2,400 МВт, 13 млрд. КВт.сағ
Конашов ГРЭС (1970) - 2,400 МВт, 6 млрд. КВт / сағ

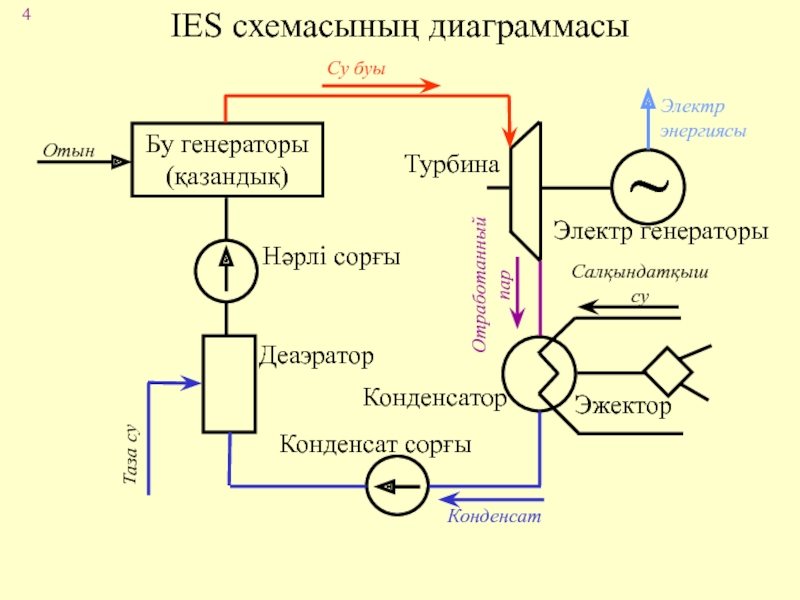

энергиясы
Конденсатор
Су буы
Конденсат сорғы

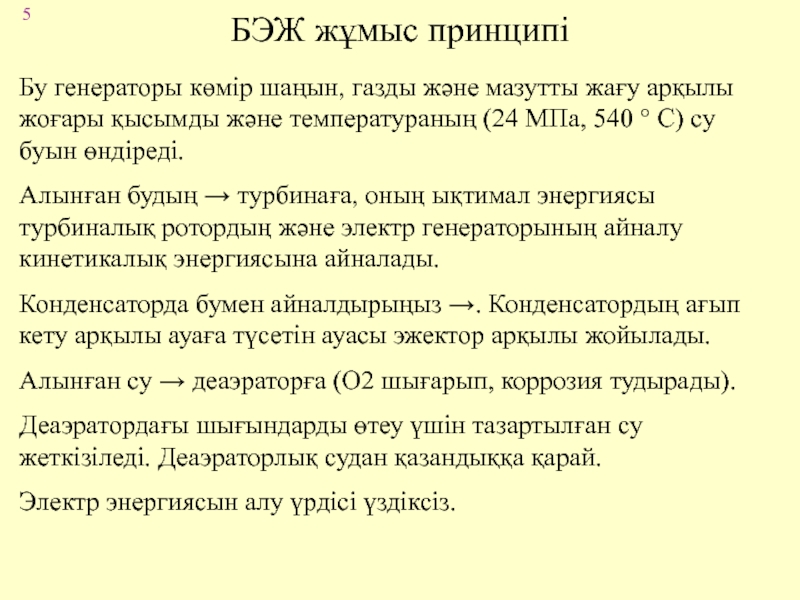

арқылы жоғары қысымды және температураның (24 МПа, 540 ° С)

су буын өндіреді.
Алынған будың → турбинаға, оның ықтимал энергиясы турбиналық ротордың және электр генераторының айналу кинетикалық энергиясына айналады.
Конденсаторда бумен айналдырыңыз →. Конденсатордың ағып кету арқылы ауаға түсетін ауасы эжектор арқылы жойылады.
Алынған су → деаэраторға (O2 шығарып, коррозия тудырады).
Деаэратордағы шығындарды өтеу үшін тазартылған су жеткізіледі. Деаэраторлық судан қазандыққа қарай.
Электр энергиясын алу үрдісі үздіксіз.

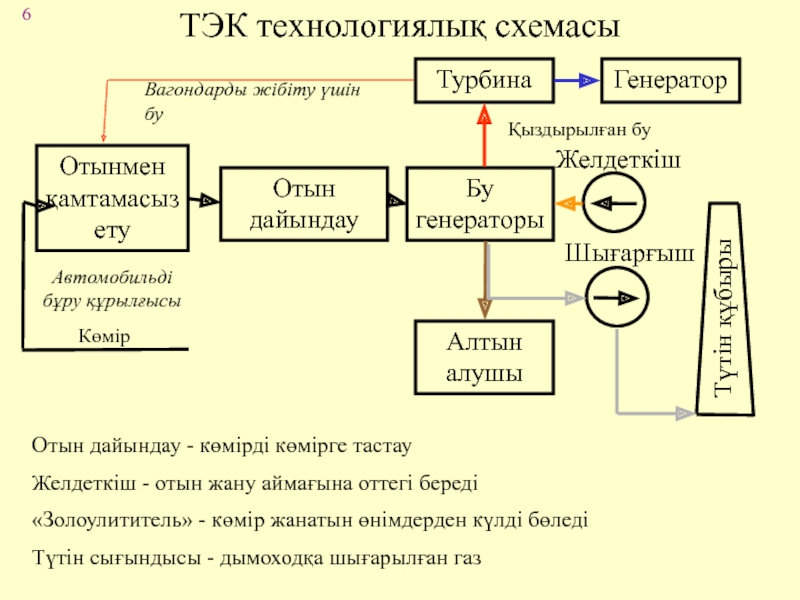

дайындау - көмірді көмірге тастау
Желдеткіш - отын жану аймағына оттегі

береді
«Золоулититель» - көмір жанатын өнімдерден күлді бөледі
Түтін сығындысы - дымоходқа шығарылған газ

Вагондарды жібіту үшін бу

Автомобильді бұру құрылғысы

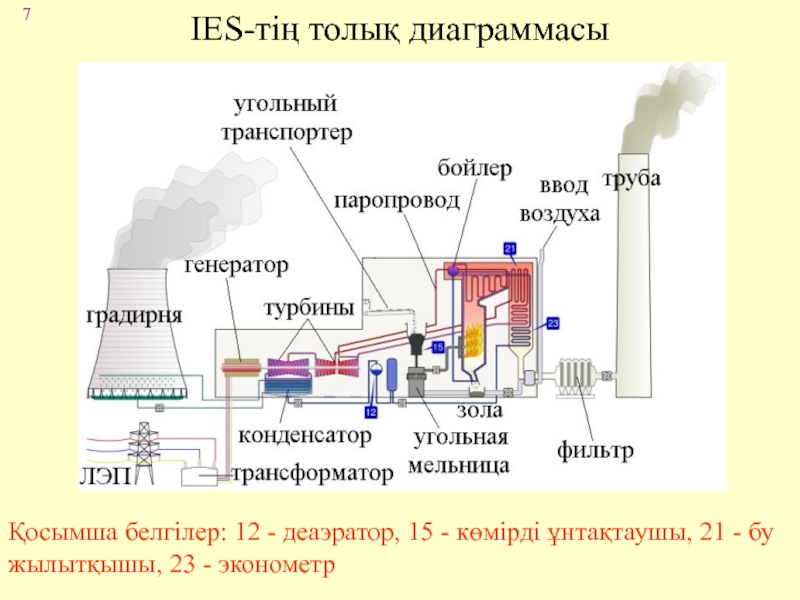

ұнтақтаушы, 21 - бу жылытқышы, 23 - эконометр

айналым қолданылады.
Тікелей ағындық бу генераторлары жоғары қысымда (22,5 МПа-дан жоғары)

және будың температурасында қолданылады. Олар жоғары тазалыққа ие болуы тиіс суды беруді реттеуді талап етеді (депозит пен масштаб жоқ).
Қазіргі заманғы 800 МВт бу генераторы 45 м биіктікте, 35x25 м аумақты жабады және металл тұтыну 4,500 тоннаға жетеді. Барлық жылыту беттерінің ұзындығы шамамен 200 км құрайды.

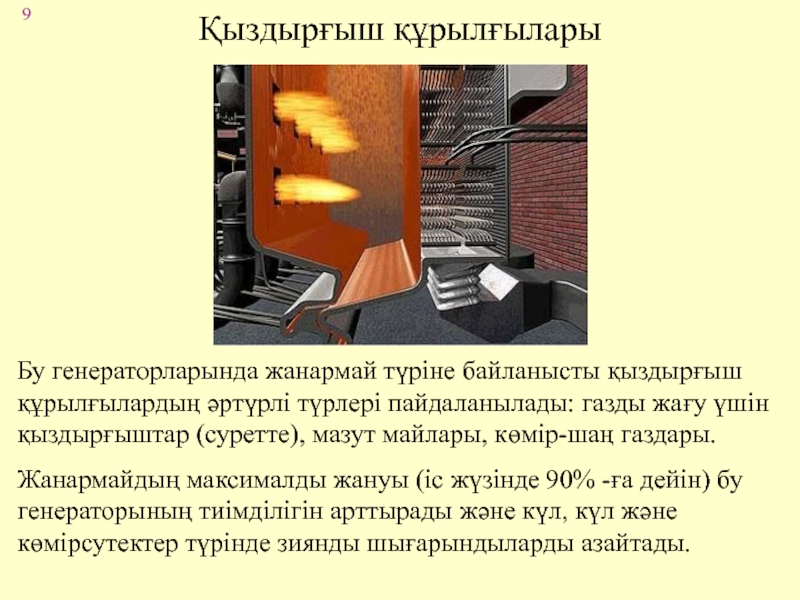

түрлері пайдаланылады: газды жағу үшін қыздырғыштар (суретте), мазут майлары, көмір-шаң

газдары.
Жанармайдың максималды жануы (іс жүзінде 90% -ға дейін) бу генераторының тиімділігін арттырады және күл, күл және көмірсутектер түрінде зиянды шығарындыларды азайтады.

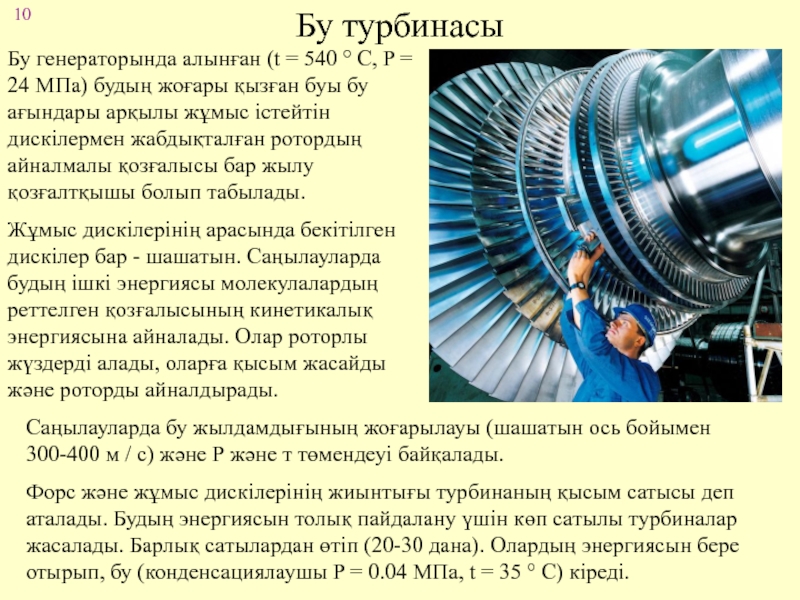

= 24 МПа) будың жоғары қызған буы бу ағындары арқылы

жұмыс істейтін дискілермен жабдықталған ротордың айналмалы қозғалысы бар жылу қозғалтқышы болып табылады.
Жұмыс дискілерінің арасында бекітілген дискілер бар - шашатын. Саңылауларда будың ішкі энергиясы молекулалардың реттелген қозғалысының кинетикалық энергиясына айналады. Олар роторлы жүздерді алады, оларға қысым жасайды және роторды айналдырады.

Саңылауларда бу жылдамдығының жоғарылауы (шашатын ось бойымен 300-400 м / с) және Р және т төмендеуі байқалады.
Форс және жұмыс дискілерінің жиынтығы турбинаның қысым сатысы деп аталады. Будың энергиясын толық пайдалану үшін көп сатылы турбиналар жасалады. Барлық сатылардан өтіп (20-30 дана). Олардың энергиясын бере отырып, бу (конденсациялаушы P = 0.04 МПа, t = 35 ° C) кіреді.

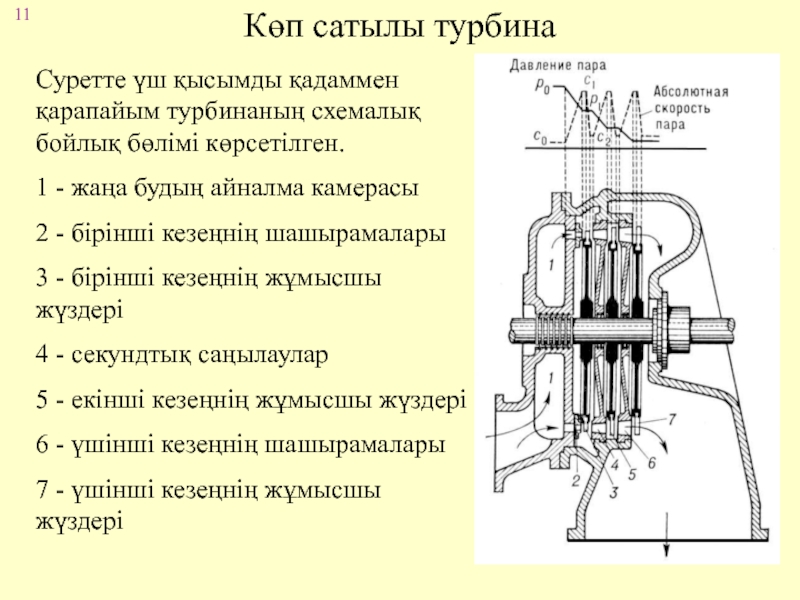

бөлімі көрсетілген.
1 - жаңа будың айналма камерасы
2 - бірінші кезеңнің

шашырамалары
3 - бірінші кезеңнің жұмысшы жүздері
4 - секундтық саңылаулар
5 - екінші кезеңнің жұмысшы жүздері
6 - үшінші кезеңнің шашырамалары
7 - үшінші кезеңнің жұмысшы жүздері

турбиналарда пышақтар арасындағы будың кеңеюі (көк түсіру) пайда болмайды және

оның қысымы өзгермейді
Белсенді турбинаның қозғаушы күші бу қысымы (қызылмен көрсетілген) айналуына байланысты болады, онда центрифугалық күштер пайда болады

Реактор турбинасында пышақтар арасындағы арна саңылауларға ұқсас учаскелерге ие. Будың кеңеюі нәтижесінде реактивтік күш пайда болады

° C) айналатын онда үрмелі түтікшелеріндегі орналасқан конденсатор, үшін басшылыққа

алады. Бу түтіктер айналасында ағып, конденсацияланып, ағызылатын және жапырақтары ағып тұрады.
Судың салқындату көлемі 1 кг бу үшін 50-100 кг. 1 ГВт БЭК қуатында Мәскеу өзенінің су тұтыну сәйкес келеді секундына салқындату су, 40 м3 пайдаланылған. конденсаторлар қыздырылған су салқындату үшін, салынып жатқан градирняның - әдетте, гиперболалық (+ Аэродинамика экономика) 120 м мұнара биіктігі (Бұрын қайнатылған балық !!!) .. және құрғақ немесе радиатор (жылу жылу беру әсері  ағады үшін пайдаланылады су жүзінде жоқ шығын) - градирен буландырғыш (булану негізінен ауа ағынының байланыста су, салқындату) болып табылады.
градирен Кемшіліктері - үлкен алаңы, орнына тұтынушыға оны жеткізу энергиясын тиімсіз пайдалану, бірақ ол ыстық сумен немесе бумен байланыс құруға және қолдауға қажет емес.

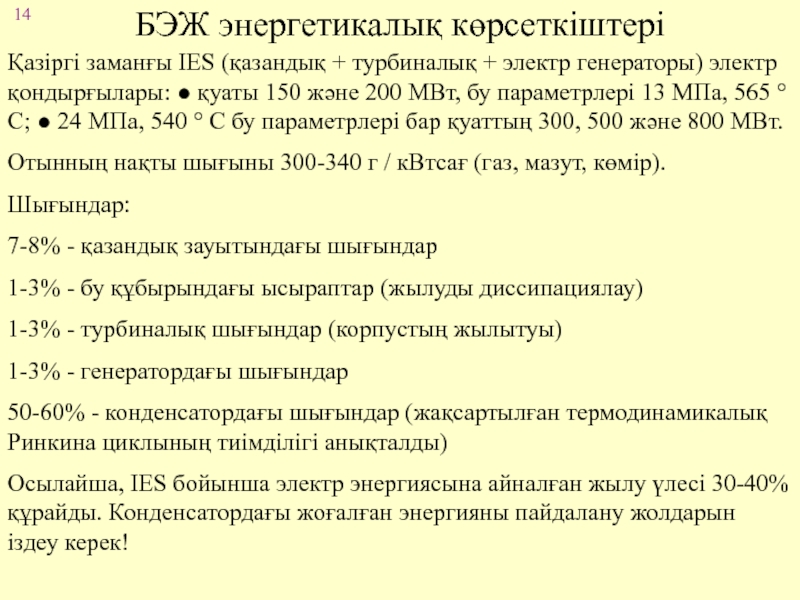

генераторы) электр қондырғылары: ● қуаты 150 және 200 МВт, бу

параметрлері 13 МПа, 565 ° C; ● 24 МПа, 540 ° C бу параметрлері бар қуаттың 300, 500 және 800 МВт.
Отынның нақты шығыны 300-340 г / кВтсағ (газ, мазут, көмір).
Шығындар:
7-8% - қазандық зауытындағы шығындар
1-3% - бу құбырындағы ысыраптар (жылуды диссипациялау)
1-3% - турбиналық шығындар (корпустың жылытуы)
1-3% - генератордағы шығындар
50-60% - конденсатордағы шығындар (жақсартылған термодинамикалық Ринкина циклының тиімділігі анықталды)
Осылайша, IES бойынша электр энергиясына айналған жылу үлесі 30-40% құрайды. Конденсатордағы жоғалған энергияны пайдалану жолдарын іздеу керек!
