Слайд 1Електробезпека на геотехнічних виробництвах. Комплексна система заходів та засобів електробезпеки

[14]

Електробезпека на геотехнічних виробництвах.  Комплексна система заходів та засобів електробезпеки [14]

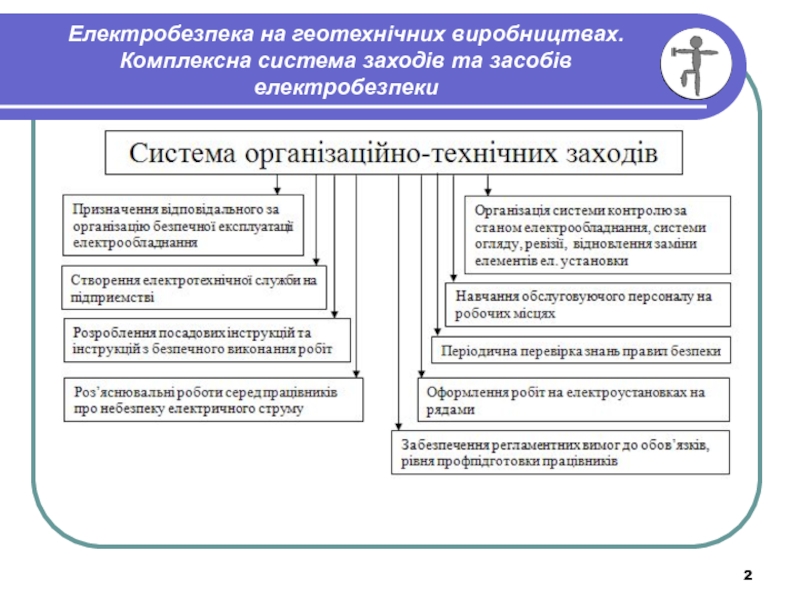

Слайд 2Електробезпека на геотехнічних виробництвах. Комплексна система заходів та засобів електробезпеки

Електробезпека на геотехнічних виробництвах.  Комплексна система заходів та засобів електробезпеки

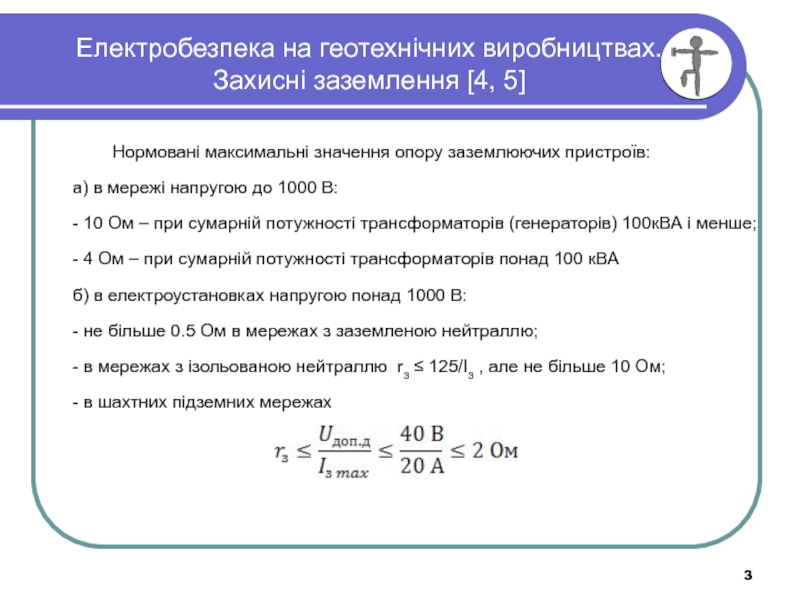

Слайд 3Електробезпека на геотехнічних виробництвах. Захисні заземлення [4, 5]
Нормовані максимальні значення

опору заземлюючих пристроїв:
а) в мережі напругою до 1000 В:
- 10

Ом – при сумарній потужності трансформаторів (генераторів) 100кВА і менше;
- 4 Ом – при сумарній потужності трансформаторів понад 100 кВА
б) в електроустановках напругою понад 1000 В:
- не більше 0.5 Ом в мережах з заземленою нейтраллю;
- в мережах з ізольованою нейтраллю rз ≤ 125/Iз , але не більше 10 Ом;
- в шахтних підземних мережах

Електробезпека на геотехнічних виробництвах. Захисні заземлення [4, 5] 		Нормовані максимальні значення опору заземлюючих пристроїв:	а) в мережі напругою

Слайд 4Електробезпека на геотехнічних виробництвах. Захисні заземлення

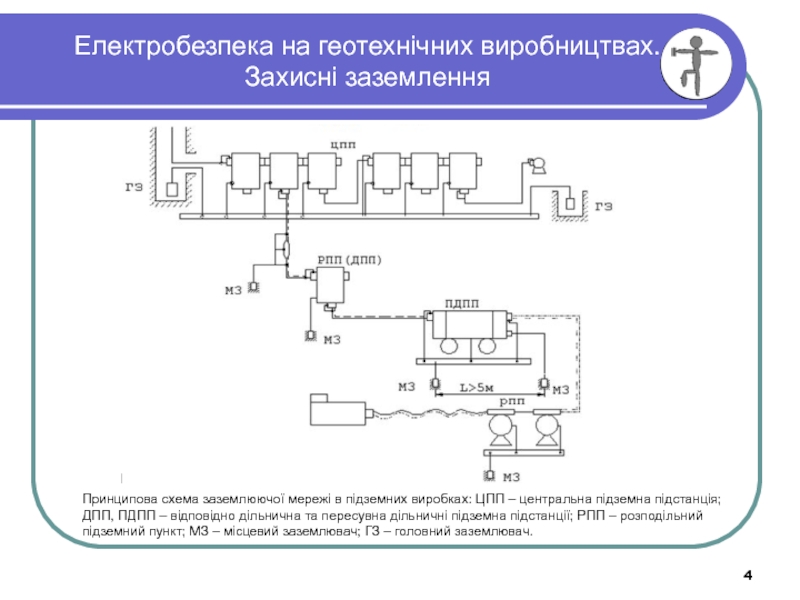

Принципова схема заземлюючої мережі в

підземних виробках: ЦПП – центральна підземна підстанція; ДПП, ПДПП –

відповідно дільнична та пересувна дільничні підземна підстанції; РПП – розподільний підземний пункт; МЗ – місцевий заземлювач; ГЗ – головний заземлювач.

Електробезпека на геотехнічних виробництвах. Захисні заземленняПринципова схема заземлюючої мережі в підземних виробках: ЦПП – центральна підземна підстанція;

Слайд 5Електробезпека на геотехнічних виробництвах. Захисні заземлення

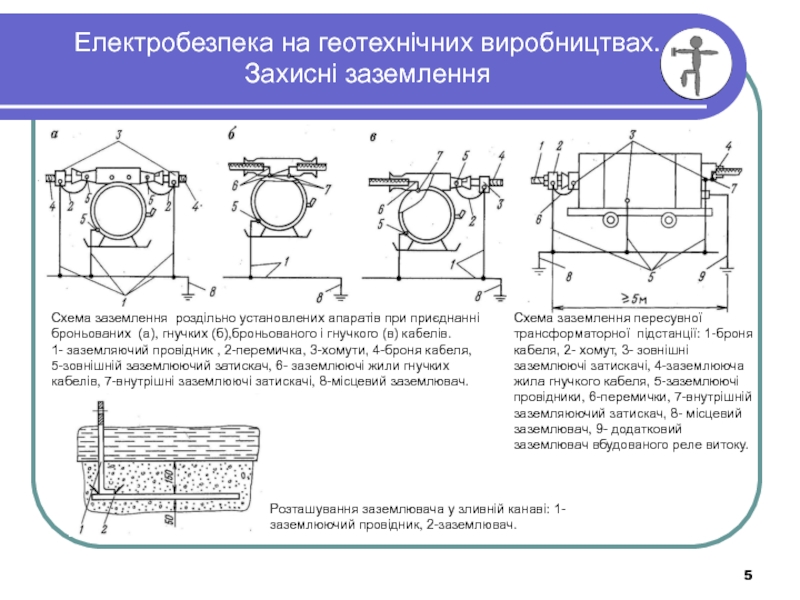

Схема заземлення роздільно установлених апаратів

при приєднанні броньованих (а), гнучких (б),броньованого і гнучкого (в) кабелів.


1- заземляючий провідник , 2-перемичка, 3-хомути, 4-броня кабеля,
5-зовнішній заземлюючий затискач, 6- заземлюючі жили гнучких кабелів, 7-внутрішні заземлюючі затискачі, 8-місцевий заземлювач.

Схема заземлення пересувної трансформаторної підстанції: 1-броня кабеля, 2- хомут, 3- зовнішні заземлюючі затискачі, 4-заземлююча жила гнучкого кабеля, 5-заземлюючі провідники, 6-перемички, 7-внутрішній заземляюючий затискач, 8- місцевий заземлювач, 9- додатковий заземлювач вбудованого реле витоку.

Розташування заземлювача у зливній канаві: 1-заземлюючий провідник, 2-заземлювач.

Електробезпека на геотехнічних виробництвах. Захисні заземлення Схема заземлення роздільно установлених апаратів при приєднанні броньованих (а), гнучких (б),броньованого

Слайд 6Електробезпека на геотехнічних виробництвах. Захисні заземлення

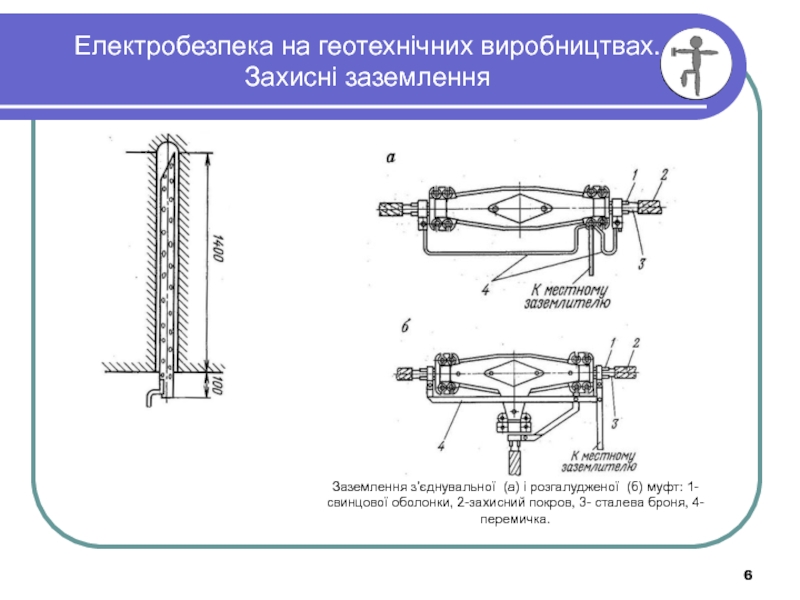

Заземлення з’єднувальної (а) і розгалудженої

(б) муфт: 1-свинцової оболонки, 2-захисний покров, 3- сталева броня, 4-

перемичка.
Електробезпека на геотехнічних виробництвах. Захисні заземленняЗаземлення з’єднувальної (а) і розгалудженої (б) муфт: 1-свинцової оболонки, 2-захисний покров, 3-

Слайд 7Електробезпека на геотехнічних виробництвах. Захисне заземлення

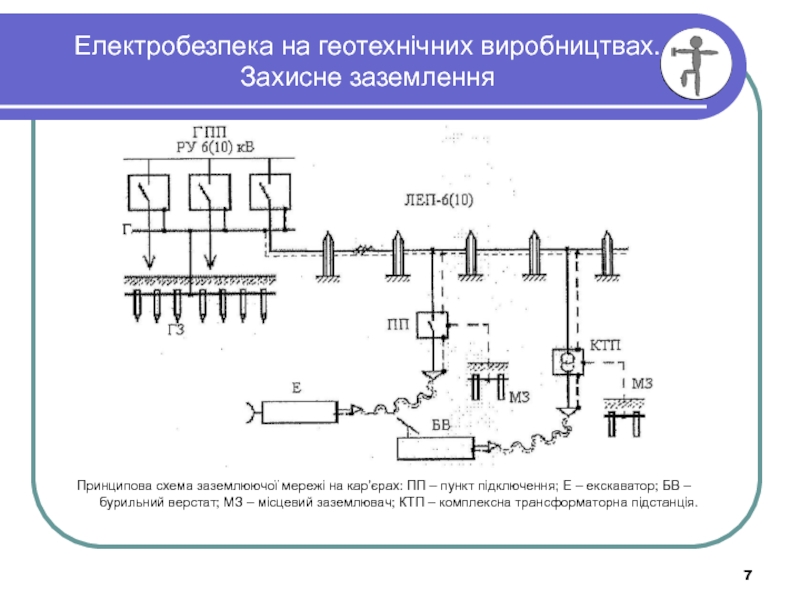

Принципова схема заземлюючої мережі на

кар’єрах: ПП – пункт підключення; Е – екскаватор; БВ –

бурильний верстат; МЗ – місцевий заземлювач; КТП – комплексна трансформаторна підстанція.
Електробезпека на геотехнічних виробництвах. Захисне заземленняПринципова схема заземлюючої мережі на кар’єрах: ПП – пункт підключення; Е –

Слайд 8Електробезпека на геотехнічних виробництвах. Захисне заземлення
а)

б)

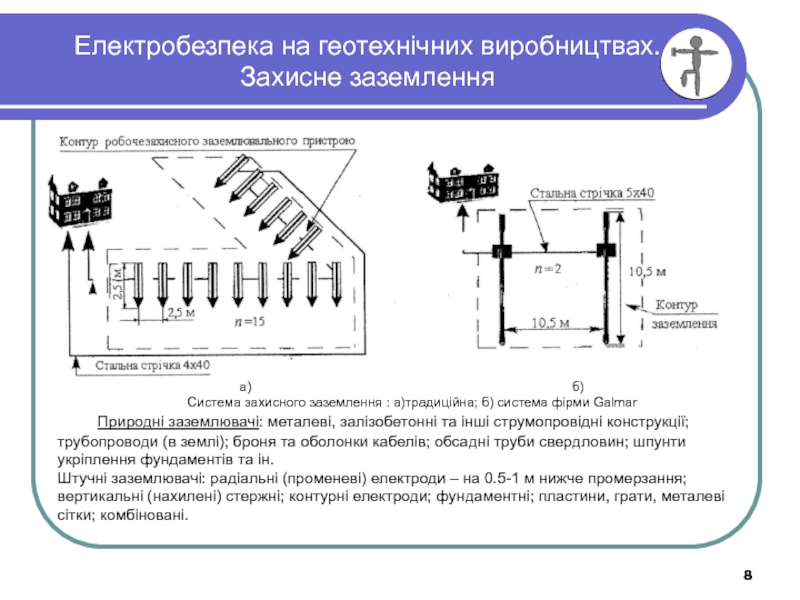

Система захисного заземлення : а)традиційна; б) система фірми Galmar
Природні заземлювачі: металеві, залізобетонні та інші струмопровідні конструкції; трубопроводи (в землі); броня та оболонки кабелів; обсадні труби свердловин; шпунти укріплення фундаментів та ін.
Штучні заземлювачі: радіальні (променеві) електроди – на 0.5-1 м нижче промерзання; вертикальні (нахилені) стержні; контурні електроди; фундаментні; пластини, грати, металеві сітки; комбіновані.
Електробезпека на геотехнічних виробництвах. Захисне заземленняа)

Слайд 9Електробезпека на геотехнічних виробництвах. Захисне заземлення – розрахунок

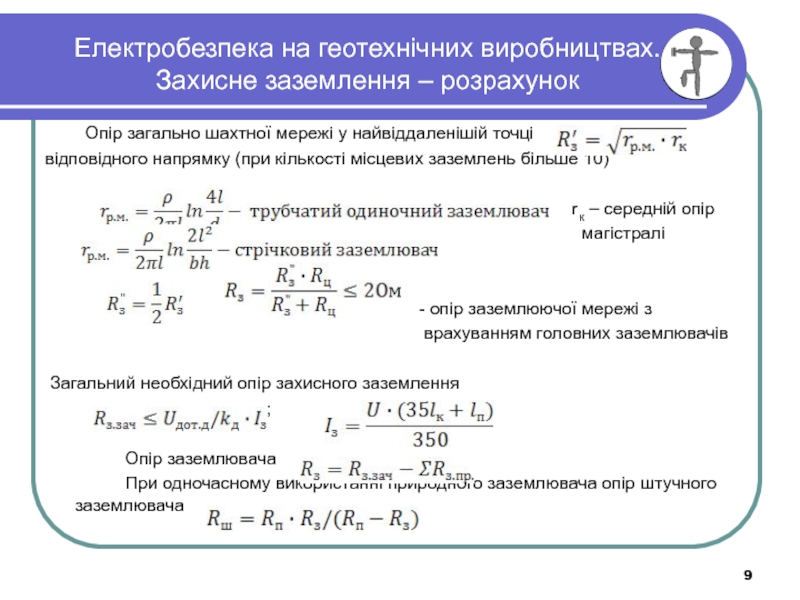

Опір загально шахтної

мережі у найвіддаленішій точці
відповідного напрямку (при кількості місцевих заземлень більше

10)

; rк – середній опір
магістралі


- опір заземлюючої мережі з
врахуванням головних заземлювачів

Загальний необхідний опір захисного заземлення
;

Опір заземлювача
При одночасному використанні природного заземлювача опір штучного заземлювача



Електробезпека на геотехнічних виробництвах. Захисне заземлення – розрахунок 	Опір загально шахтної мережі у найвіддаленішій точцівідповідного напрямку (при

Слайд 10Електробезпека на геотехнічних виробництвах. Захисне заземлення – розрахунок








Розрахункова схема заземлювачів:

а) без заглиблення електроду; б) із заглибленням електроду; в) стрижень,

труба, оболонка кабеля, стрічка, що прокладені горизонтально;г)пластина, поставлена на ребро.
Опір розтіканню одного вертикального стриженя

– (не заглиблений - а); –

(заглиблений - б) – (електрод з кутового
заліза, б; b – ширина
сторони кутового заліза)


Електробезпека на геотехнічних виробництвах. Захисне заземлення – розрахунок 		Розрахункова схема заземлювачів: а) без заглиблення електроду; б) із

Слайд 11Електробезпека на геотехнічних виробництвах. Захисне заземлення – розрахунок

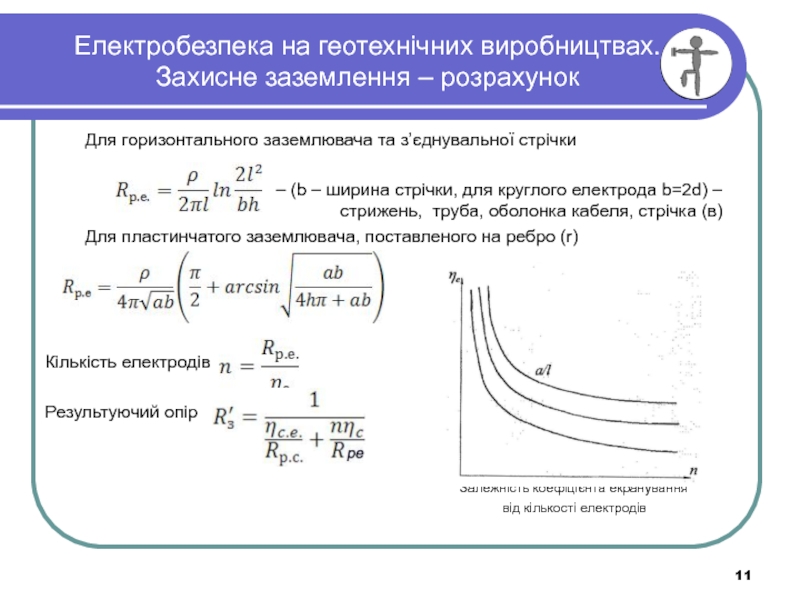

Для горизонтального заземлювача

та з’єднувальної стрічки

– (b – ширина стрічки, для круглого електрода b=2d) – стрижень, труба, оболонка кабеля, стрічка (в)
Для пластинчатого заземлювача, поставленого на ребро (r)




Кількість електродів

Результуючий опір


Залежність коефіцієнта екранування
від кількості електродів


Електробезпека на геотехнічних виробництвах. Захисне заземлення – розрахунок	Для горизонтального заземлювача та з’єднувальної стрічки
