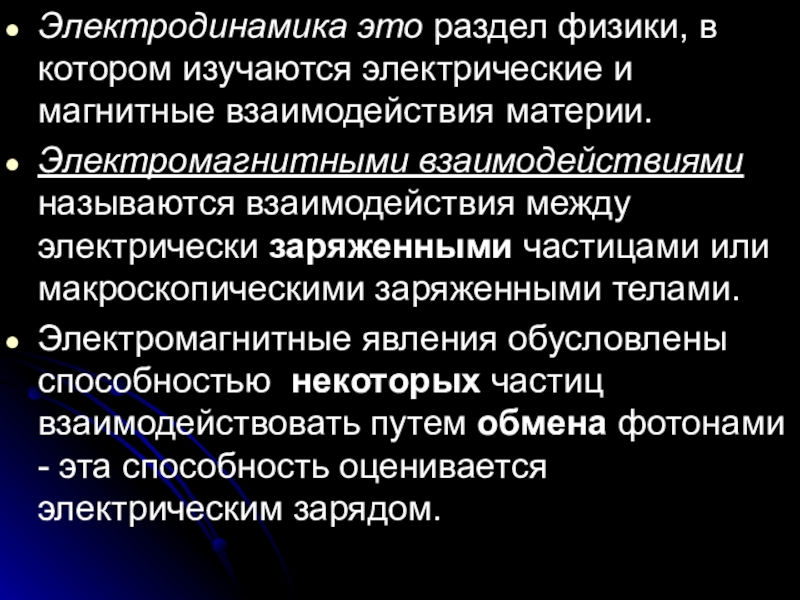

Слайд 2Электродинамика это раздел физики, в котором изучаются электрические и магнитные
взаимодействия материи.
Электромагнитными взаимодействиями называются взаимодействия между электрически заряженными частицами или
макроскопическими заряженными телами.
Электромагнитные явления обусловлены способностью некоторых частиц взаимодействовать путем обмена фотонами - эта способность оценивается электрическим зарядом.

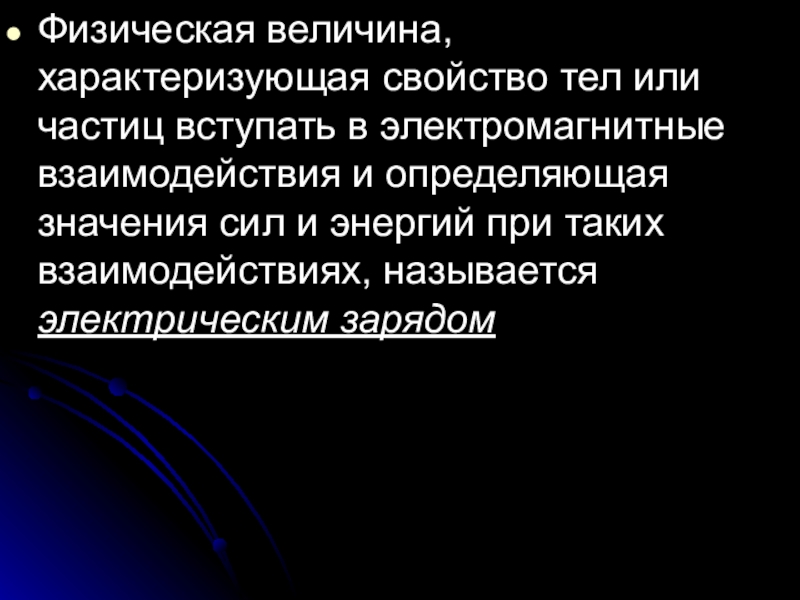

Слайд 3Физическая величина, характеризующая свойство тел или частиц вступать в электромагнитные
взаимодействия и определяющая значения сил и энергий при таких взаимодействиях,
называется электрическим зарядом

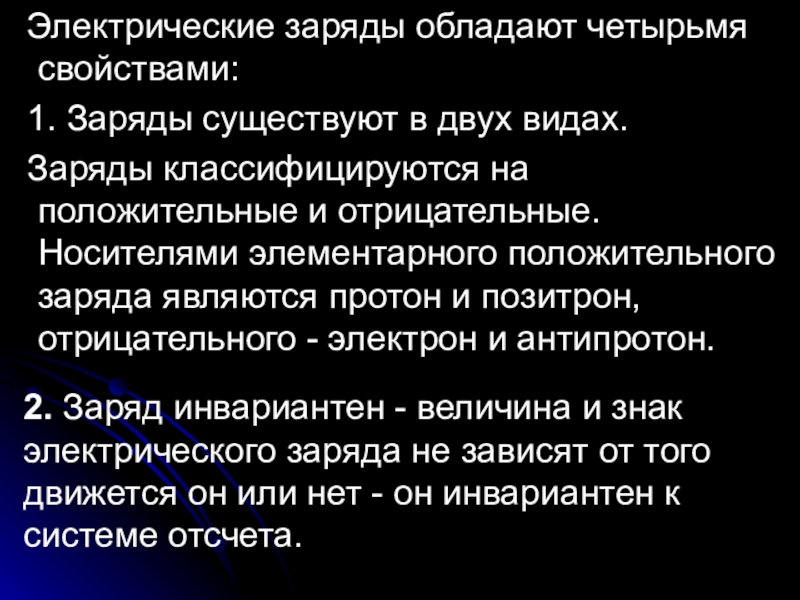

Слайд 4 Электрические заряды обладают четырьмя свойствами:
1. Заряды существуют в
двух видах.
Заряды классифицируются на положительные и отрицательные. Носителями элементарного
положительного заряда являются протон и позитрон, отрицательного - электрон и антипротон.
2. Заряд инвариантен - величина и знак электрического заряда не зависят от того движется он или нет - он инвариантен к системе отсчета.

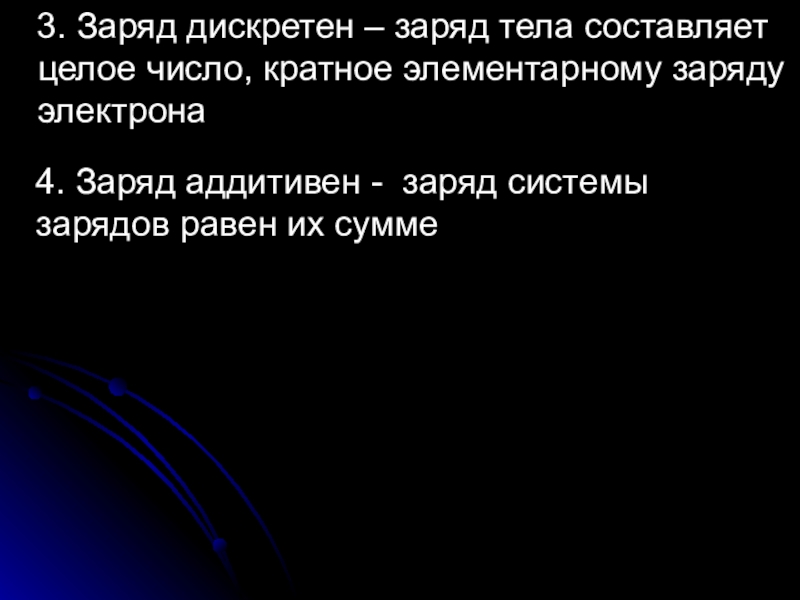

Слайд 5 3. Заряд дискретен – заряд тела составляет целое
число, кратное элементарному заряду электрона
4. Заряд аддитивен - заряд системы
зарядов равен иx сумме

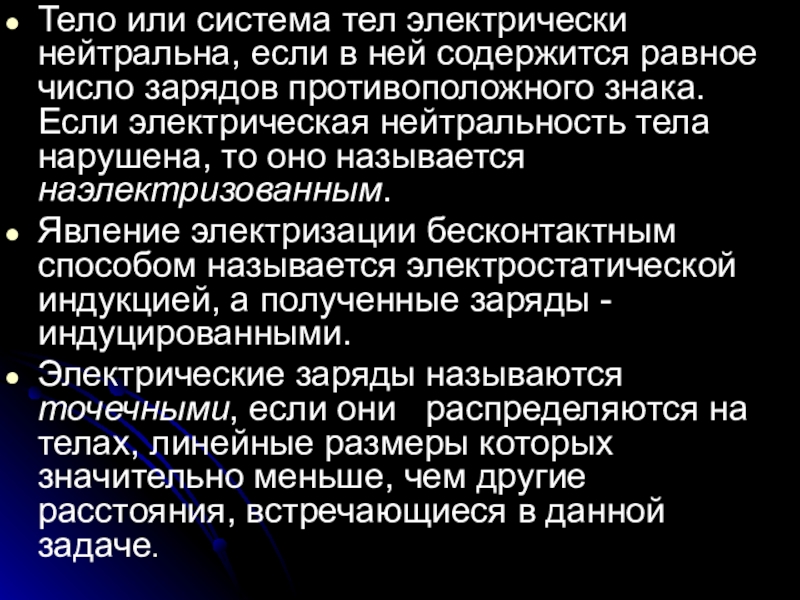

Слайд 6Тело или система тел электрически нейтральна, если в ней содержится
равное число зарядов противоположного знака. Если электрическая нейтральность тела нарушена,
то оно называется наэлектризованным.
Явление электризации бесконтактным способом называется электростатической индукцией, а полученные заряды - индуцированными.
Электрические заряды называются точечными, если они распределяются на телах, линейные размеры которых значительно меньше, чем другие расстояния, встречающиеся в данной задаче.

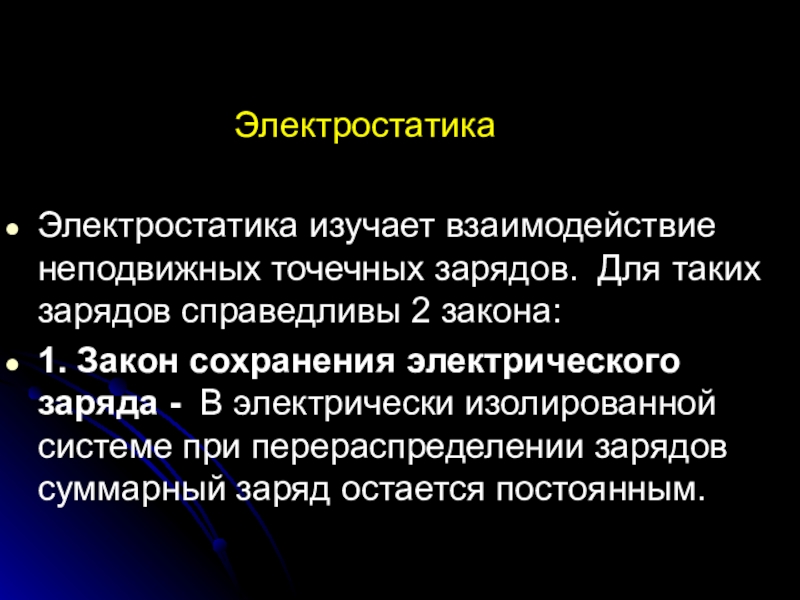

Электростатика
Электростатика изучает взаимодействие неподвижных точечных зарядов. Для таких
зарядов справедливы 2 закона:
1. Закон сохранения электрического заряда - В электрически изолированной системе при перераспределении зарядов суммарный заряд остается постоянным.

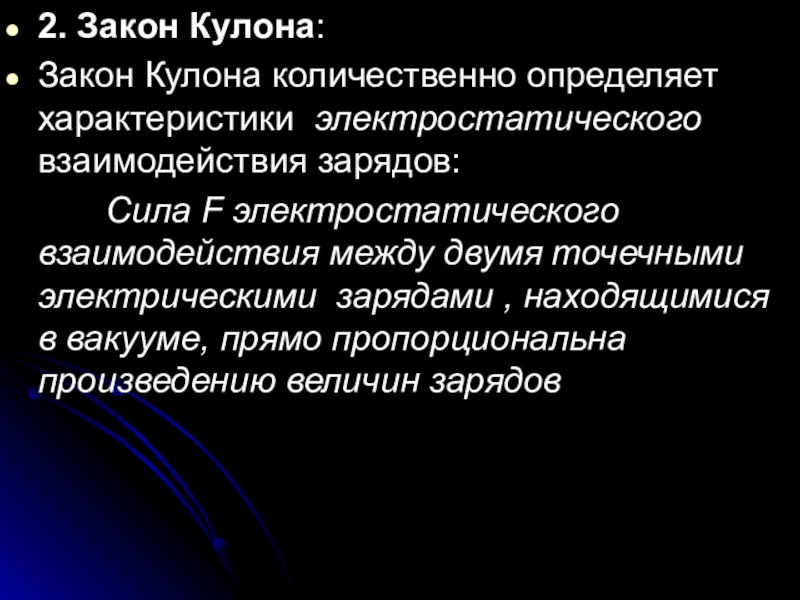

Слайд 82. Закон Кулона:
Закон Кулона количественно определяет характеристики электростатического взаимодействия зарядов:
Сила F электростатического взаимодействия между двумя
точечными электрическими зарядами , находящимися в вакууме, прямо пропорциональна произведению величин зарядов

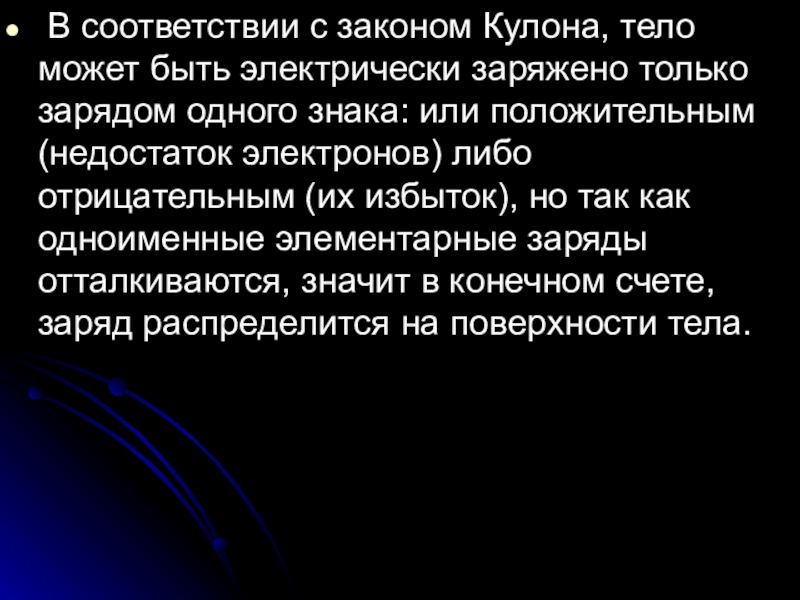

Слайд 10 В соответствии с законом Кулона, тело может быть электрически
заряжено только зарядом одного знака: или положительным (недостаток электронов) либо
отрицательным (их избыток), но так как одноименные элементарные заряды отталкиваются, значит в конечном счете, заряд распределится на поверхности тела.

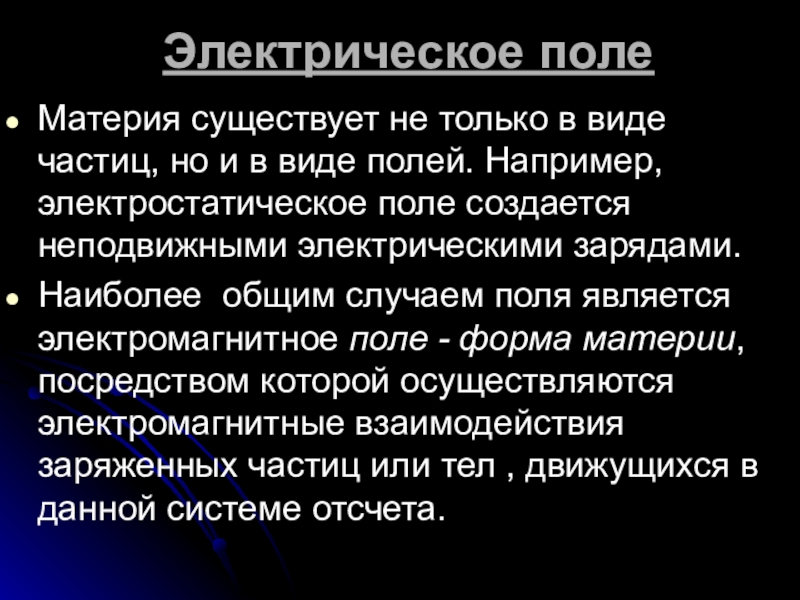

Слайд 11Электрическое поле
Материя существует не только в виде частиц, но и
в виде полей. Например, электростатическое поле создается неподвижными электрическими зарядами.
Наиболее
общим случаем поля является электромагнитное поле - форма материи, посредством которой осуществляются электромагнитные взаимодействия заряженных частиц или тел , движущихся в данной системе отсчета.
Слайд 12Современная физика основывается на теории близкодействия, в основе которой переменные
электромагнитные поля распространяются в пространстве с конечной скоростью, равной скорости
света, и воздействуют на заряженные частицы или тела, находящиеся в пространстве.

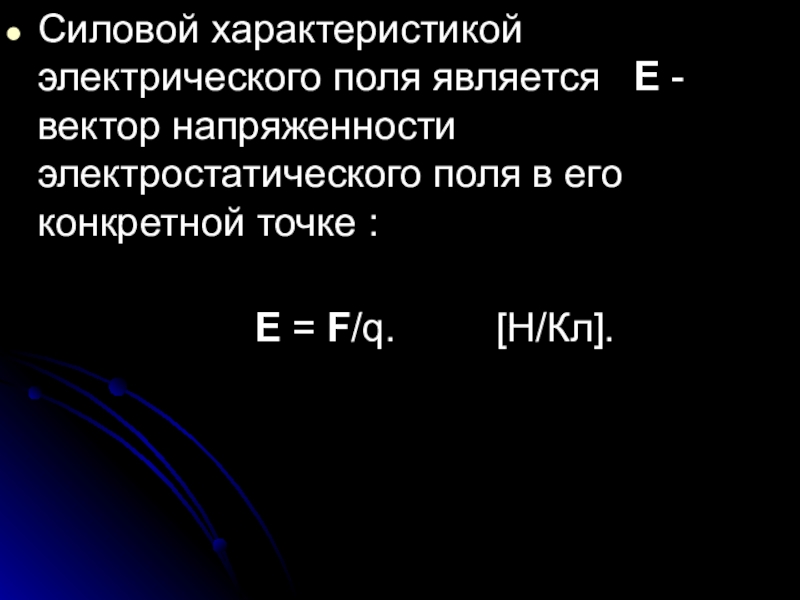

Слайд 13Силовой характеристикой электрического поля является E - вектор напряженности
электростатического поля в его конкретной точке :
E = F/q. [Н/Кл].

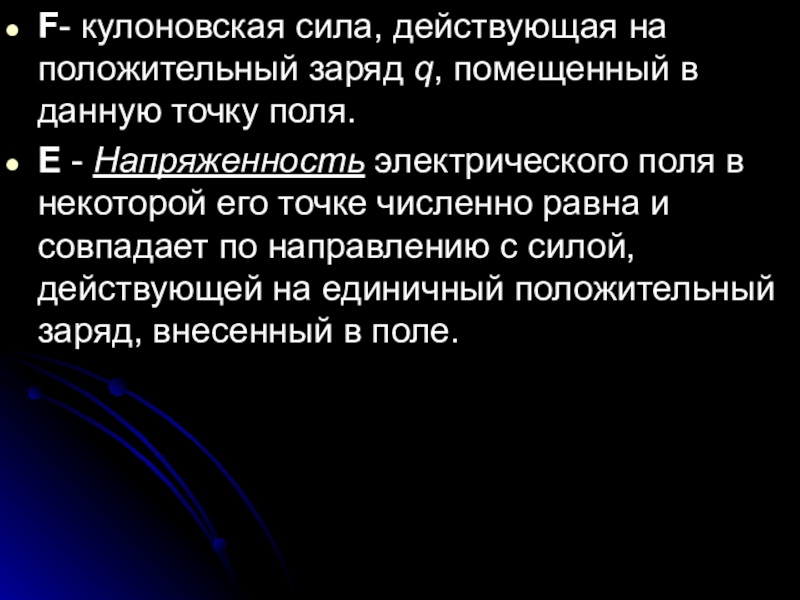

Слайд 14F- кулоновская сила, действующая на положительный заряд q, помещенный в
данную точку поля.
Е - Напряженность электрического поля в некоторой его
точке численно равна и совпадает по направлению с силой, действующей на единичный положительный заряд, внесенный в поле.

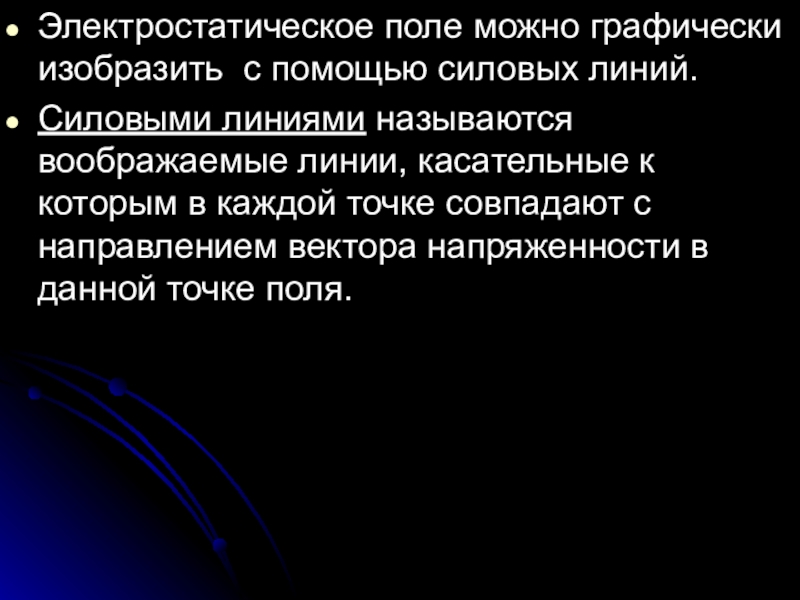

Слайд 15Электростатическое поле можно графически изобразить с помощью силовых линий.
Силовыми линиями
называются воображаемые линии, касательные к которым в каждой точке совпадают
с направлением вектора напряженности в данной точке поля.

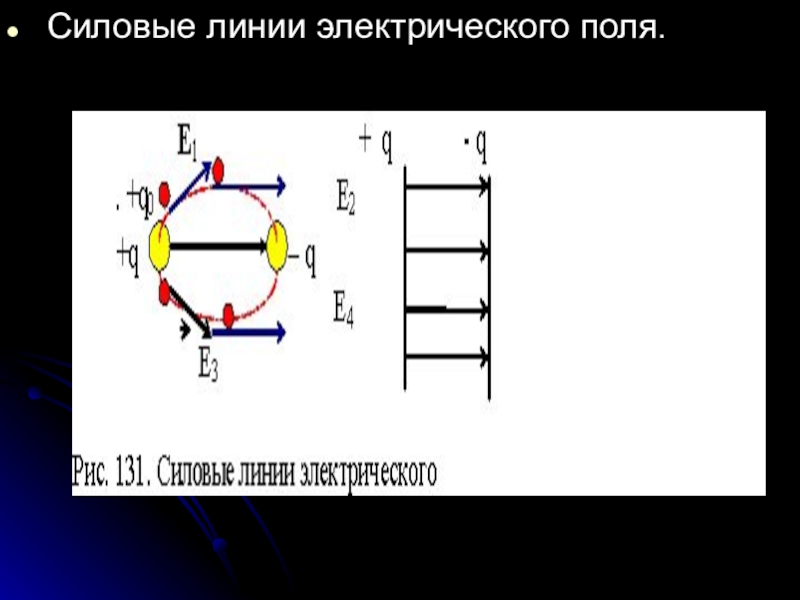

Слайд 16 Силовые линии электрического поля.

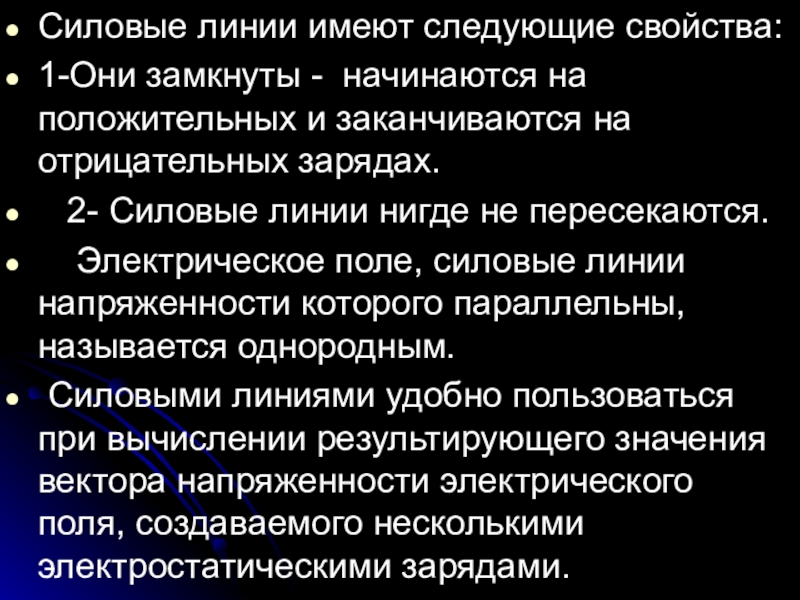

Слайд 17Силовые линии имеют следующие свойства:
1-Они замкнуты - начинаются на положительных
и заканчиваются на отрицательных зарядах.
2- Силовые линии нигде
не пересекаются.
Электрическое поле, силовые линии напряженности которого параллельны, называется однородным.
Силовыми линиями удобно пользоваться при вычислении результирующего значения вектора напряженности электрического поля, создаваемого несколькими электростатическими зарядами.
Слайд 18Электростатическое поле создается только покоящимися зарядами и само поле не
создает какого-либо дополнительного поля вокруг себя. Поля различных зарядов не
влияют друг на друга, поэтому суммарное поле от системы зарядов можно вычислить как векторную сумму составляющих полей.

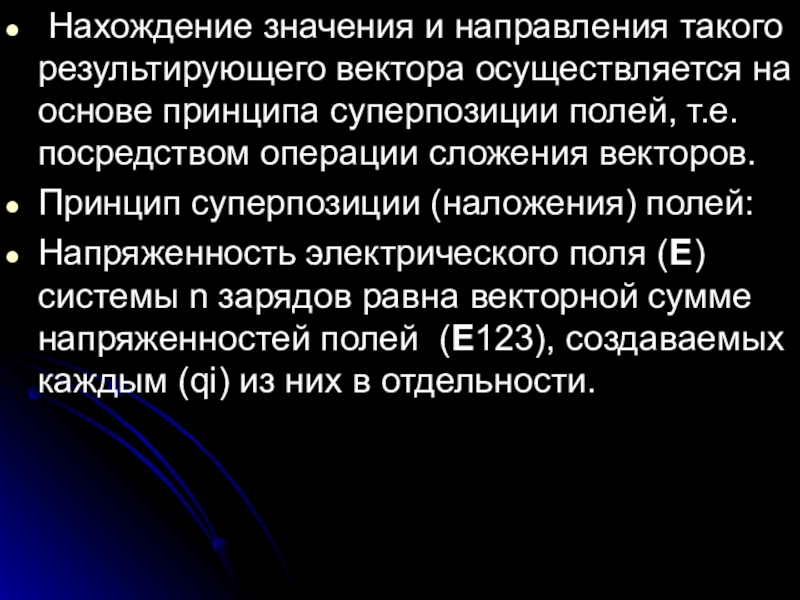

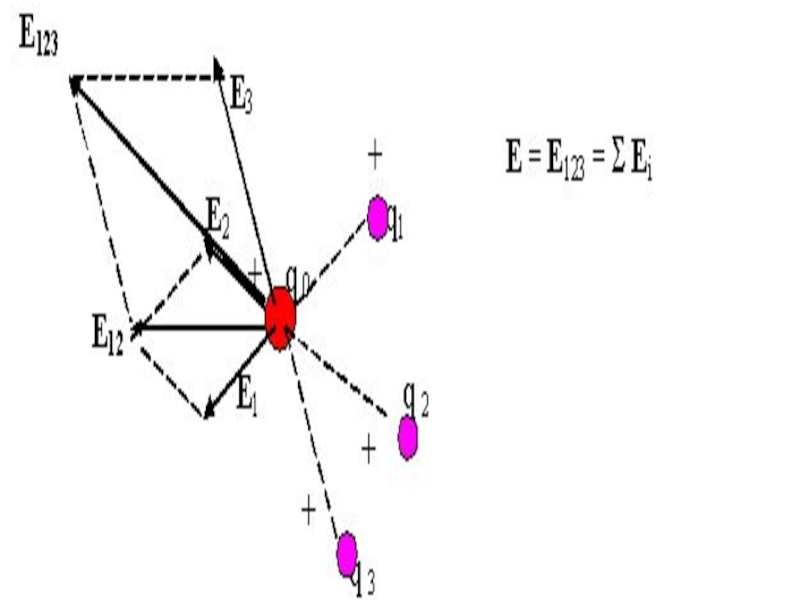

Слайд 19 Нахождение значения и направления такого результирующего вектора осуществляется на
основе принципа суперпозиции полей, т.е. посредством операции сложения векторов.
Принцип суперпозиции
(наложения) полей:
Напряженность электрического поля (Е)системы n зарядов равна векторной сумме напряженностей полей (E123), создаваемых каждым (qi) из них в отдельности.

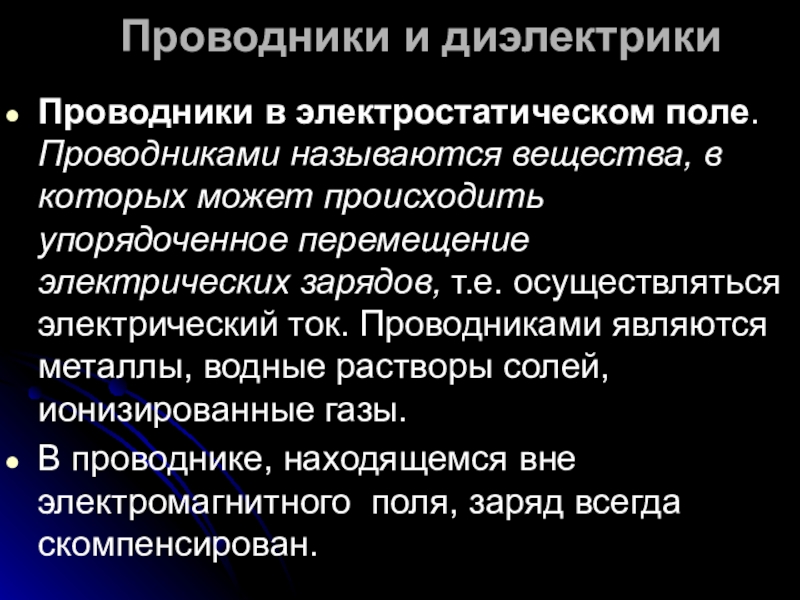

Слайд 21 Проводники и диэлектрики
Проводники в электростатическом поле. Проводниками называются вещества,
в которых может происходить упорядоченное перемещение электрических зарядов, т.е. осуществляться
электрический ток. Проводниками являются металлы, водные растворы солей, ионизированные газы.
В проводнике, находящемся вне электромагнитного поля, заряд всегда скомпенсирован.
Слайд 22Проводники характеризуются наличием свободных электронов или ионов. Например, во внешнем
электрическом поле можно получить упорядоченное движение электронов в направлении, противоположном
направлению векторов напряженности поля.
Тогда на одной поверхности проводника появляется избыточный отрицательный заряд, а на противоположной ей поверхности - избыточный положительный. Эти заряды создают внутреннее электрическое поле, направленное навстречу Eвх :Eрез = Eвх + Eint
Слайд 23Если Eвх = Eint , то упорядоченное перемещение зарядов
в проводнике заканчивается. На этом основана электростатическая защита каких-либо аппаратов
посредством металлических кожухов.
Диэлектрики в электрическом поле. Диэлектриками называются вещества, в которых практически отсутствуют свободные электроны. Поэтому диэлектрики не проводят электрический ток. К диэлектрикам можно отнести: стекло, фарфор, химически чистую воду, газы.

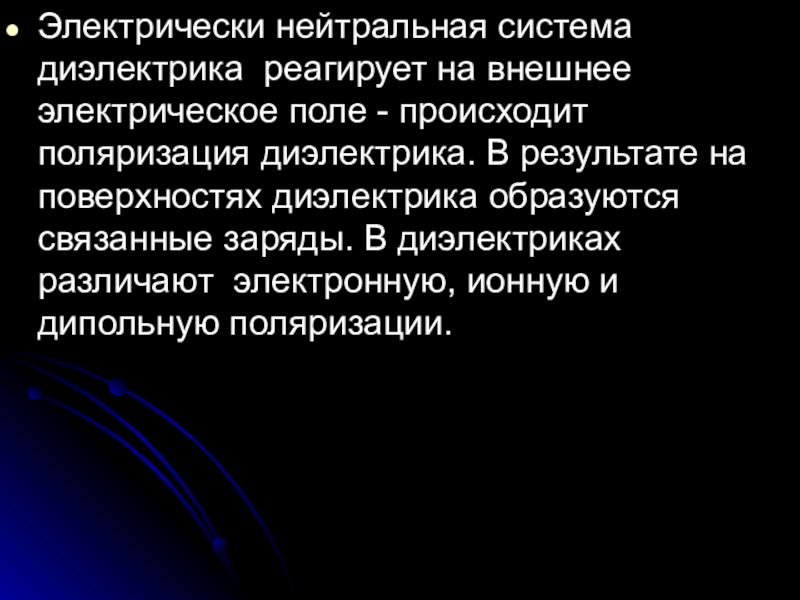

Слайд 24Электрически нейтральная система диэлектрика реагирует на внешнее электрическое поле -
происходит поляризация диэлектрика. В результате на поверхностях диэлектрика образуются связанные
заряды. В диэлектриках различают электронную, ионную и дипольную поляризации.

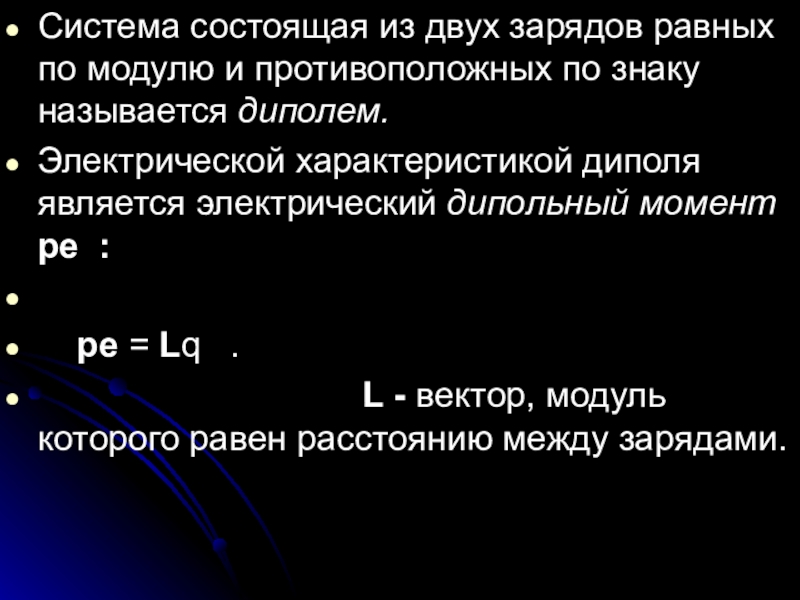

Слайд 25Система состоящая из двух зарядов равных по модулю и противоположных
по знаку называется диполем.
Электрической характеристикой диполя является электрический дипольный момент
ре :
ре = Lq .
L - вектор, модуль которого равен расстоянию между зарядами.

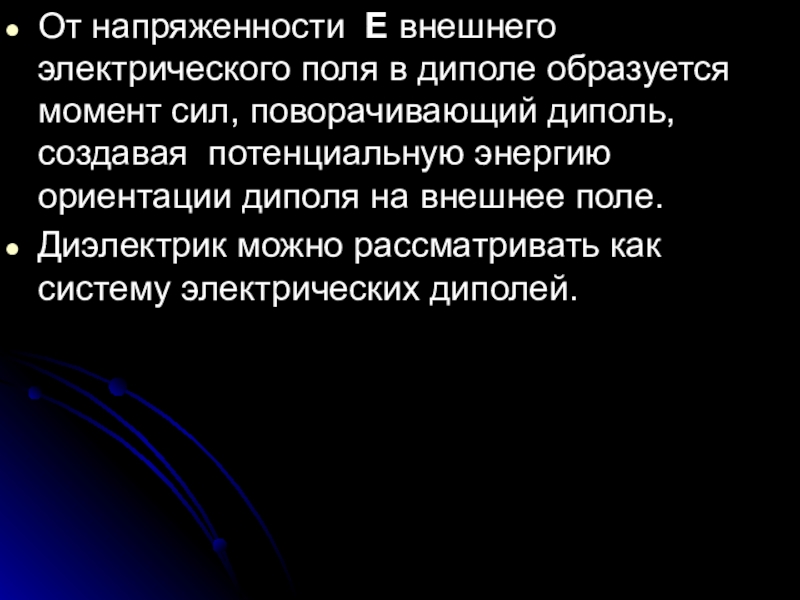

Слайд 26От напряженности Е внешнего электрического поля в диполе образуется момент
сил, поворачивающий диполь, создавая потенциальную энергию ориентации диполя на внешнее
поле.
Диэлектрик можно рассматривать как систему электрических диполей.
Слайд 27В зависимости от пространственной ориентации диполей они могут притягиваться либо
отталкиваться, сами же диполи электрически нейтральны:
Взаимодействие электрических диполей

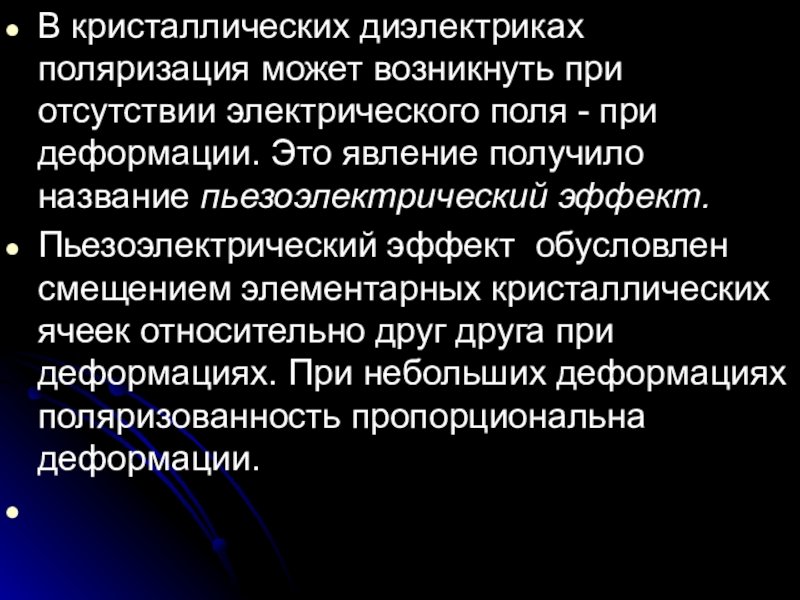

Слайд 28В кристаллических диэлектриках поляризация может возникнуть при отсутствии электрического поля
- при деформации. Это явление получило название пьезоэлектрический эффект.
Пьезоэлектрический эффект
обусловлен смещением элементарных кристаллических ячеек относительно друг друга при деформациях. При небольших деформациях поляризованность пропорциональна деформации.

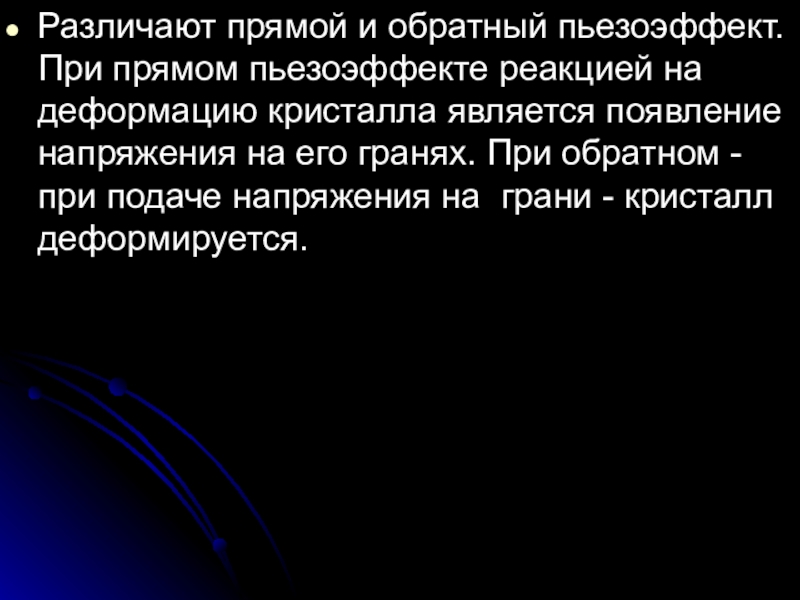

Слайд 29Различают прямой и обратный пьезоэффект. При прямом пьезоэффекте реакцией на
деформацию кристалла является появление напряжения на его гранях. При обратном
- при подаче напряжения на грани - кристалл деформируется.

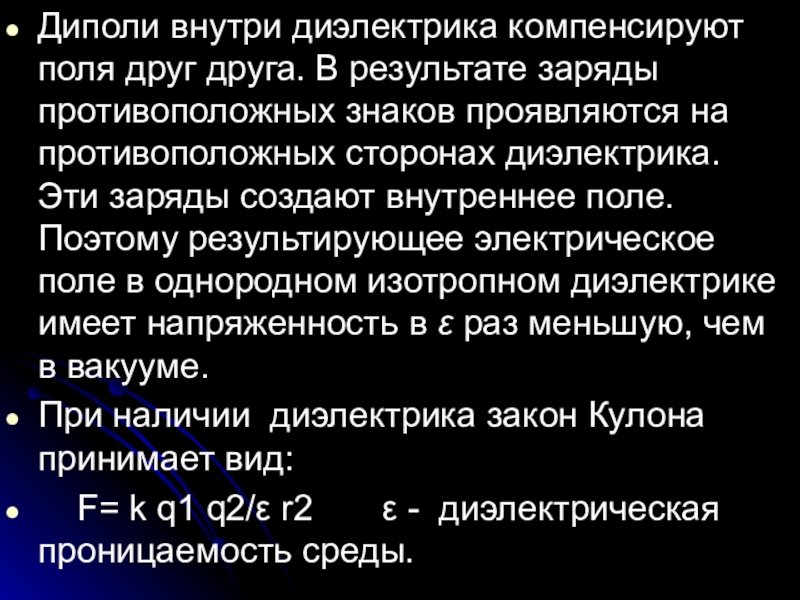

Слайд 30Диполи внутри диэлектрика компенсируют поля друг друга. В результате заряды
противоположных знаков проявляются на противоположных сторонах диэлектрика. Эти заряды создают
внутреннее поле. Поэтому результирующее электрическое поле в однородном изотропном диэлектрике имеет напряженность в раз меньшую, чем в вакууме.
При наличии диэлектрика закон Кулона принимает вид:
F= k q1 q2/ r2 - диэлектрическая проницаемость среды.
Слайд 31Работа и энергия электростатического поля
Электрические силы потенциальны - их работа
не зависит от формы траектории.
Элементарная работа сил поля по
перемещению электростатического заряда определится по формуле:
dA = F dl [Дж] где F – вектор кулоновской силы
dl – отрезок пути

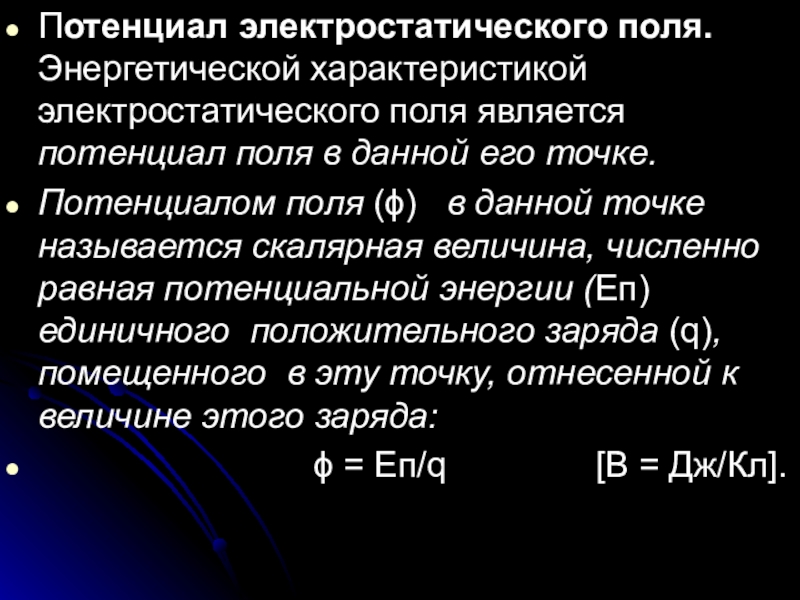

Слайд 32Потенциал электростатического поля. Энергетической характеристикой электростатического поля является потенциал поля
в данной его точке.
Потенциалом поля () в данной
точке называется скалярная величина, численно равная потенциальной энергии (Eп) единичного положительного заряда (q), помещенного в эту точку, отнесенной к величине этого заряда:
= Eп/q [В = Дж/Кл].

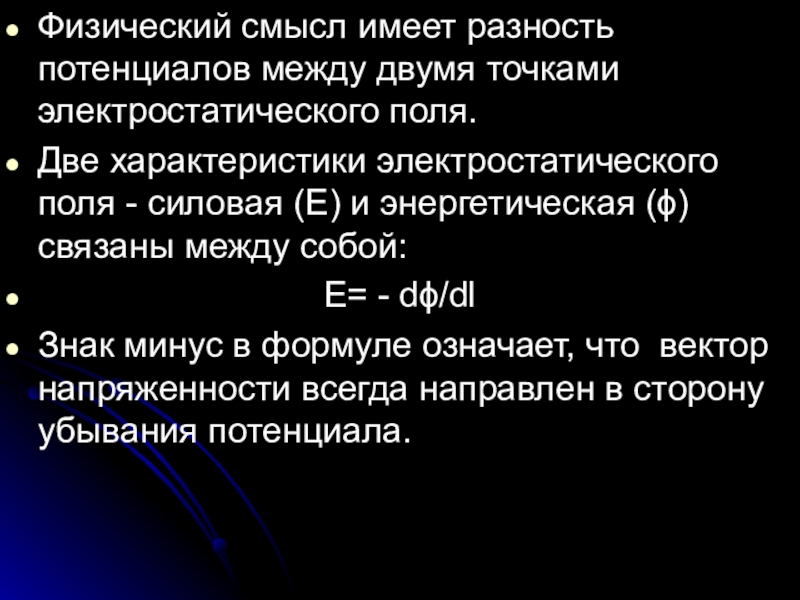

Слайд 33Физический смысл имеет разность потенциалов между двумя точками электростатического поля.
Две
характеристики электростатического поля - силовая (E) и энергетическая () связаны
между собой:
E= - d/dl
Знак минус в формуле означает, что вектор напряженности всегда направлен в сторону убывания потенциала.

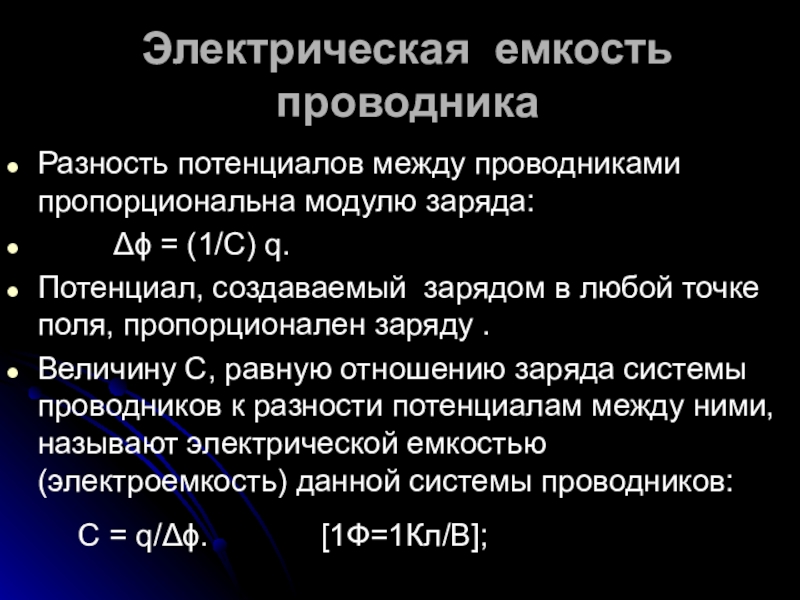

Слайд 34Электрическая емкость проводника
Разность потенциалов между проводниками пропорциональна модулю заряда:
= (1/C) q.
Потенциал, создаваемый зарядом в
любой точке поля, пропорционален заряду .
Величину С, равную отношению заряда системы проводников к разности потенциалам между ними, называют электрической емкостью (электроемкость) данной системы проводников:
C = q/. [1Ф=1Кл/B];

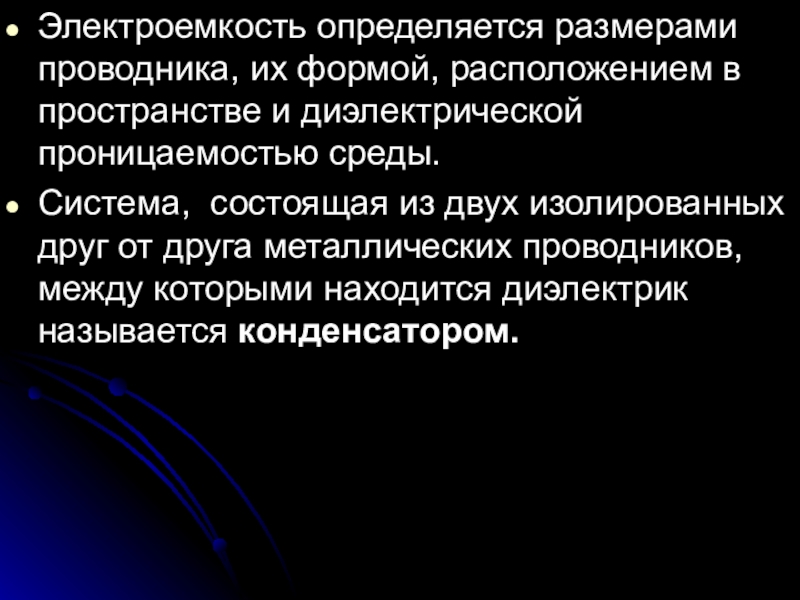

Слайд 35Электроемкость определяется размерами проводника, их формой, расположением в пространстве и
диэлектрической проницаемостью среды.
Система, состоящая из двух изолированных друг от
друга металлических проводников, между которыми находится диэлектрик называется конденсатором.
Слайд 36

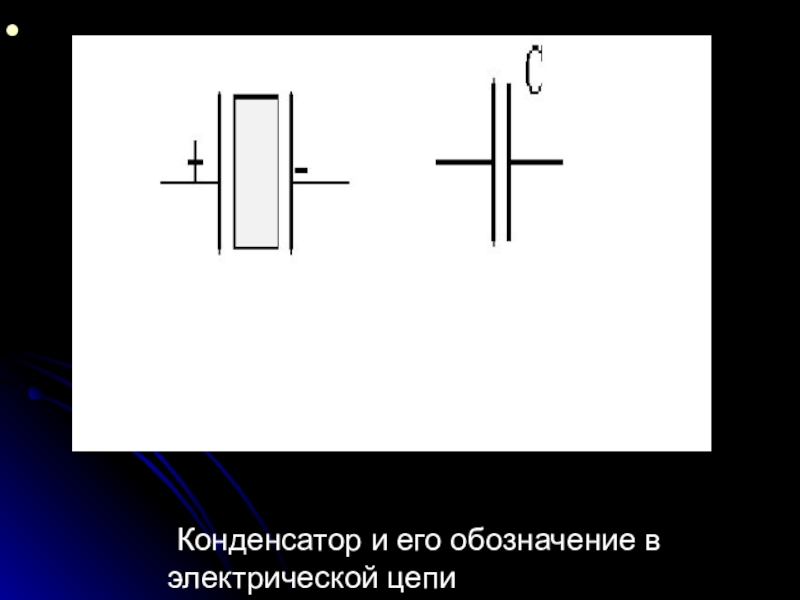

Конденсатор и его обозначение в электрической цепи

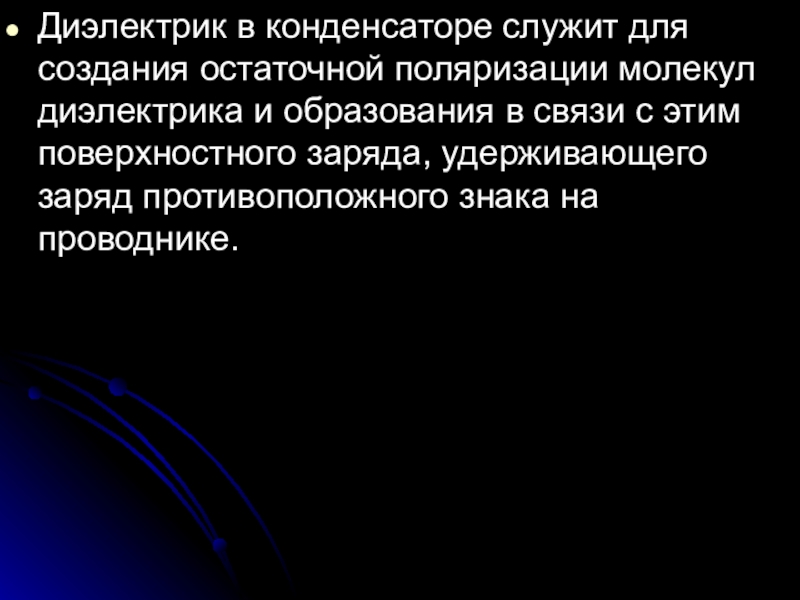

Слайд 37Диэлектрик в конденсаторе служит для создания остаточной поляризации молекул диэлектрика
и образования в связи с этим поверхностного заряда, удерживающего заряд
противоположного знака на проводнике.

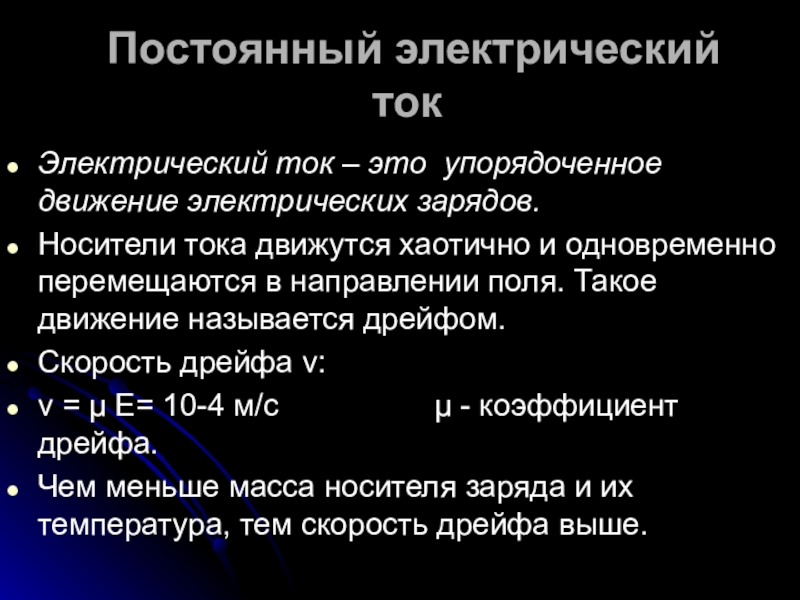

Слайд 38 Постоянный электрический ток
Электрический ток – это упорядоченное движение электрических
зарядов.
Носители тока движутся хаотично и одновременно перемещаются в направлении поля.
Такое движение называется дрейфом.
Скорость дрейфа v:
v = E= 10-4 м/с - коэффициент дрейфа.
Чем меньше масса носителя заряда и их температура, тем скорость дрейфа выше.

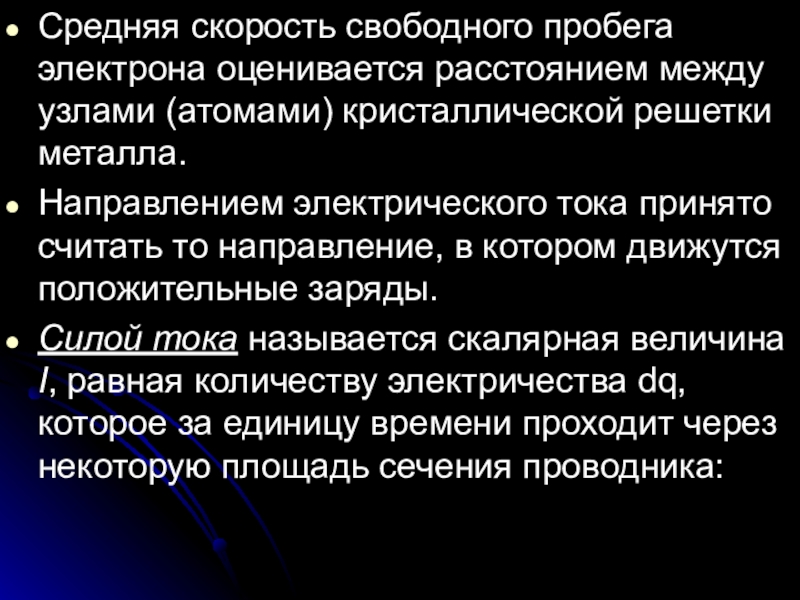

Слайд 39Средняя скорость свободного пробега электрона оценивается расстоянием между узлами (атомами)
кристаллической решетки металла.
Направлением электрического тока принято считать то направление, в
котором движутся положительные заряды.
Силой тока называется скалярная величина I, равная количеству электричества dq, которое за единицу времени проходит через некоторую площадь сечения проводника:

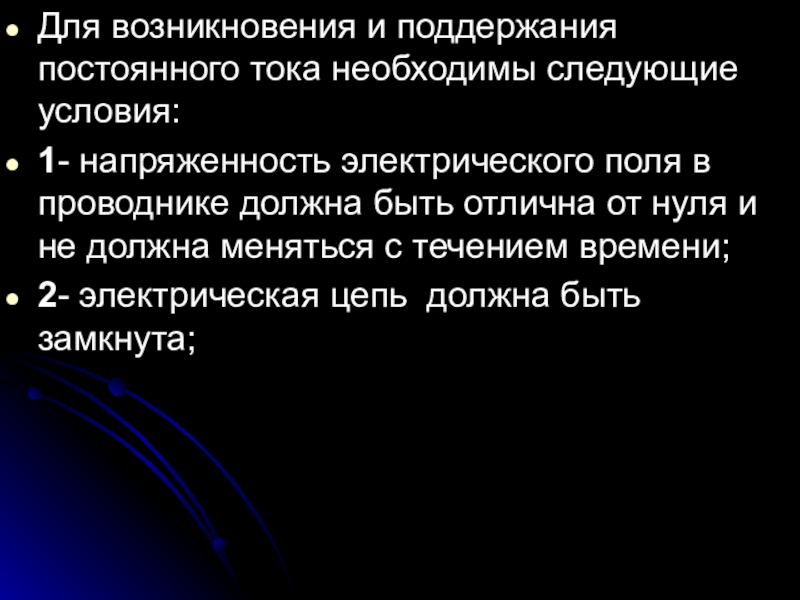

Слайд 40Для возникновения и поддержания постоянного тока необходимы следующие условия:
1- напряженность
электрического поля в проводнике должна быть отлична от нуля и
не должна меняться с течением времени;
2- электрическая цепь должна быть замкнута;

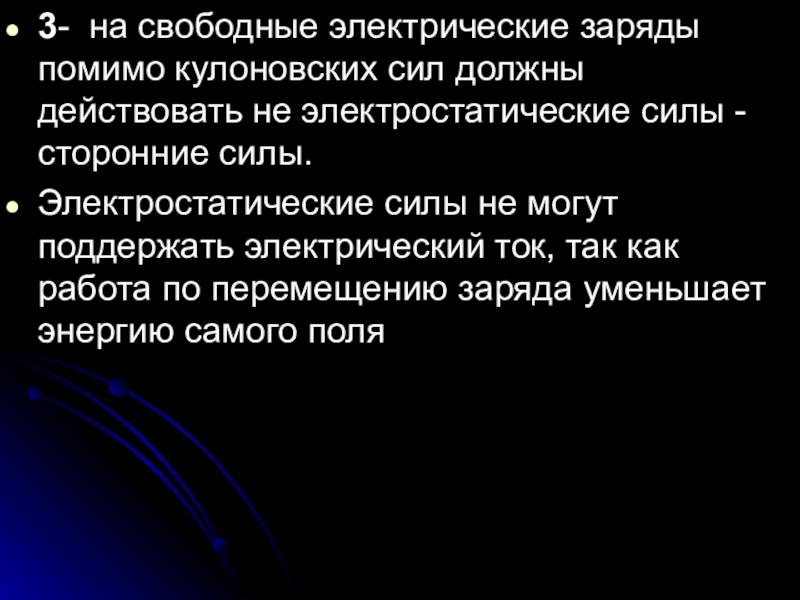

Слайд 413- на свободные электрические заряды помимо кулоновских сил должны действовать
не электростатические силы - сторонние силы.
Электростатические силы не могут поддержать
электрический ток, так как работа по перемещению заряда уменьшает энергию самого поля

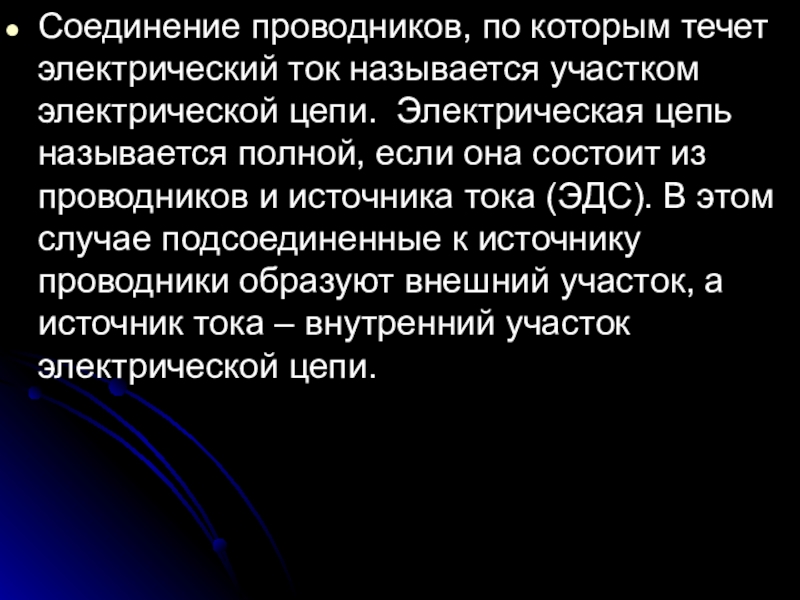

Слайд 42Соединение проводников, по которым течет электрический ток называется участком электрической
цепи. Электрическая цепь называется полной, если она состоит из проводников
и источника тока (ЭДС). В этом случае подсоединенные к источнику проводники образуют внешний участок, а источник тока – внутренний участок электрической цепи.
Слайд 43Во внешней цепи движение зарядов осуществляется от высокого к низкому
потенциалу.
Для внешнего участка справедлив закон Ома:
U = RI U - напряжение на внешнем участке [В].
R - электрическое сопротивление [Ом].
Слайд 45Электродвижущей силой (э.д.с.) на участке цепи называется величина, равная отношению
работы сторонних сил по перемещению заряда вдоль участка, к величине
этого заряда:
= Астор/q - ЭДС- электродвижущая сила стороннего источника [В].

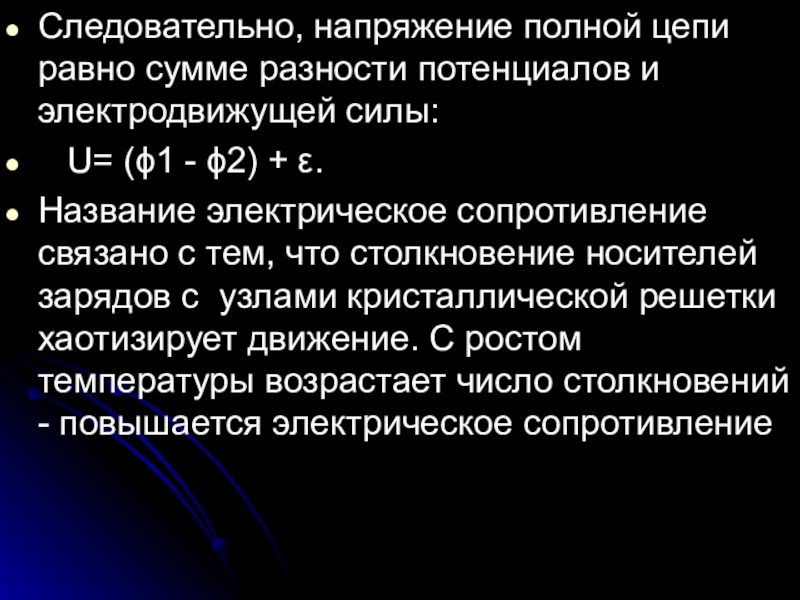

Слайд 46Следовательно, напряжение полной цепи равно сумме разности потенциалов и электродвижущей
силы:
U= (1 - 2) + .
Название электрическое сопротивление
связано с тем, что столкновение носителей зарядов с узлами кристаллической решетки хаотизирует движение. С ростом температуры возрастает число столкновений - повышается электрическое сопротивление

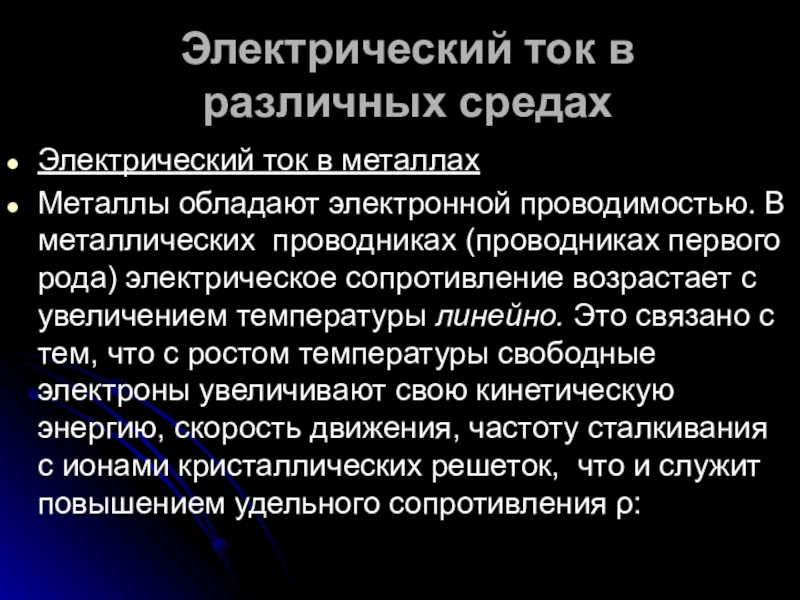

Слайд 47Электрический ток в различных средах
Электрический ток в металлах
Металлы обладают
электронной проводимостью. В металлических проводниках (проводниках первого рода) электрическое сопротивление
возрастает с увеличением температуры линейно. Это связано с тем, что с ростом температуры свободные электроны увеличивают свою кинетическую энергию, скорость движения, частоту сталкивания с ионами кристаллических решеток, что и служит повышением удельного сопротивления :

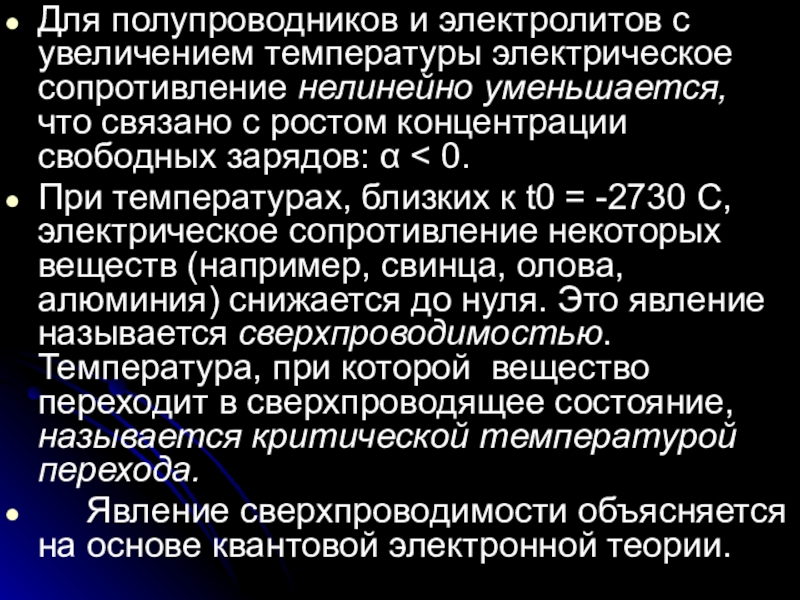

Слайд 48Для полупроводников и электролитов с увеличением температуры электрическое сопротивление нелинейно
уменьшается, что связано с ростом концентрации свободных зарядов:
0.
При температурах, близких к t0 = -2730 С, электрическое сопротивление некоторых веществ (например, свинца, олова, алюминия) снижается до нуля. Это явление называется сверхпроводимостью. Температура, при которой вещество переходит в сверхпроводящее состояние, называется критической температурой перехода.
Явление сверхпроводимости объясняется на основе квантовой электронной теории.

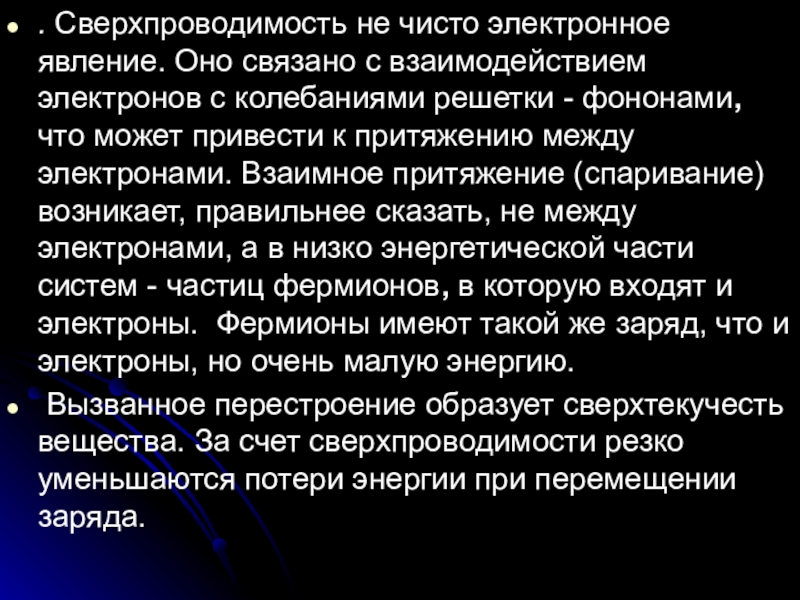

Слайд 49. Сверхпроводимость не чисто электронное явление. Оно связано с взаимодействием
электронов с колебаниями решетки - фононами, что может привести к
притяжению между электронами. Взаимное притяжение (спаривание) возникает, правильнее сказать, не между электронами, а в низко энергетической части систем - частиц фермионов, в которую входят и электроны. Фермионы имеют такой же заряд, что и электроны, но очень малую энергию.
Вызванное перестроение образует сверхтекучесть вещества. За счет сверхпроводимости резко уменьшаются потери энергии при перемещении заряда.

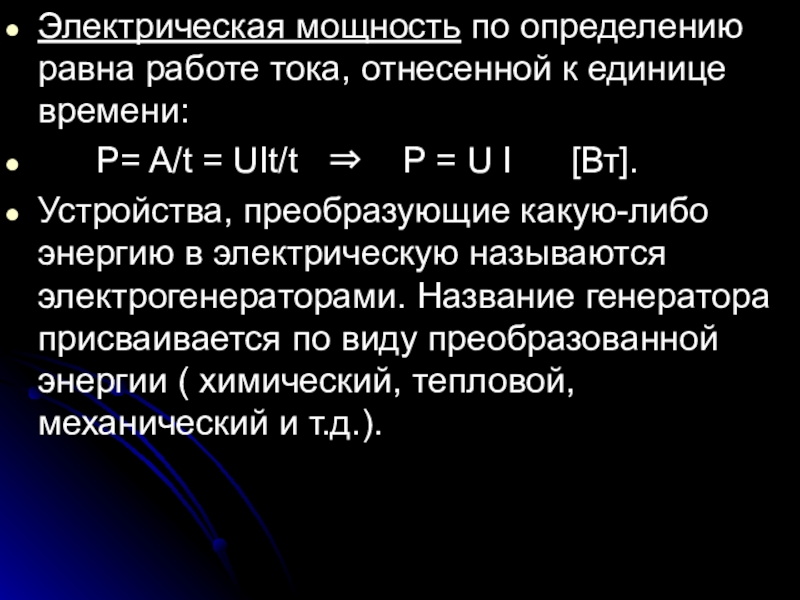

Слайд 50Электрическая мощность по определению равна работе тока, отнесенной к единице
времени:
P= A/t = UIt/t
P = U I [Вт].
Устройства, преобразующие какую-либо энергию в электрическую называются электрогенераторами. Название генератора присваивается по виду преобразованной энергии ( химический, тепловой, механический и т.д.).
