ФОТОНИКА
Содержание
- 1. ФОТОНИКА
- 2. Отражение и преломление излучения на границе раздела двух сред
- 3. Закон преломленияУравнение падающей плоской волны:Уравнение преломленной плоской
- 4. Закон преломления в векторной формеНа границе раздела двух сред:
- 5. Закон преломления в векторной формеЗакон преломления в векторной форме:где Г – некоторый скаляр
- 6. Закон преломления в векторной формеЧтобы найти Г, домножим скалярно выражение закона преломления на вектор нормали:
- 7. Классический закон преломленияКачественная часть закона: падающий луч,
- 8. Закон отраженияЗакон отражения:
- 9. Полное внутреннее отражениеУсловие полного внутреннего отражения (ПВО):ПВО
- 10. Формулы ФренеляЭлектрический вектор падающей плоской волны
- 11. Формулы ФренеляКомпоненты электрического вектора поля падающей плоской волны:
- 12. Формулы ФренеляПоле прошедшей волны:
- 13. Формулы ФренеляНа границе раздела двух сред должны
- 14. Формулы ФренеляФормулы Френеля, для амплитуд прошедшей
- 15. Распределение энергии между отраженным и преломленным полямиИнтенсивности падающей, прошедшей и отраженной волн:
- 16. Распределение энергии между отраженным и преломленным полямиКоэффициент
- 17. Распределение энергии между отраженным и преломленным полямиКоэффициенты
- 18. Нормальное падение При нормальном падении
- 19. Угол Брюстера Угол, при котором происходит полная
- 20. Угол БрюстераГрафик зависимости коэффициентов отражения для
- 21. Типы поляризации светаа – неполяризованный естественный светб
- 22. Применения поляризацииИсследование напряжения в материалах (двулучепреломление)Подавление паразитных
- 23. Просветление оптики. Тонкие пленкиПросветление оптики –
- 24. Скачать презентанцию
Отражение и преломление излучения на границе раздела двух сред
Слайды и текст этой презентации
Слайд 3Закон преломления
Уравнение падающей плоской волны:
Уравнение преломленной плоской волны:
Уравнение отраженной плоской
волны:
векторы падающей, отраженной и преломленной волн, – волновое число, r – радиус-вектор произвольной точки
Слайд 5Закон преломления
в векторной форме
Закон преломления в векторной форме:
где Г
– некоторый скаляр

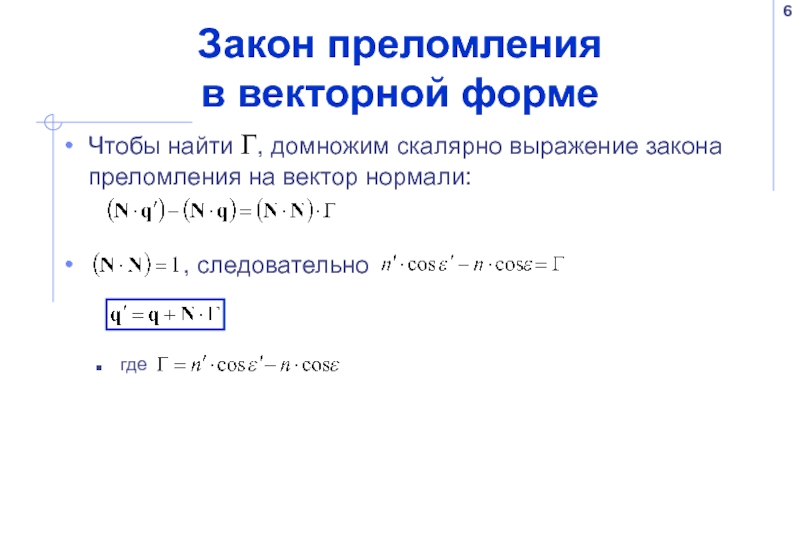

Слайд 6Закон преломления
в векторной форме
Чтобы найти Г, домножим скалярно выражение
закона преломления на вектор нормали:
Слайд 7Классический закон преломления
Качественная часть закона:
падающий луч, преломленный луч и нормаль
к поверхности раздела двух сред в точке падения лежат в
одной плоскости

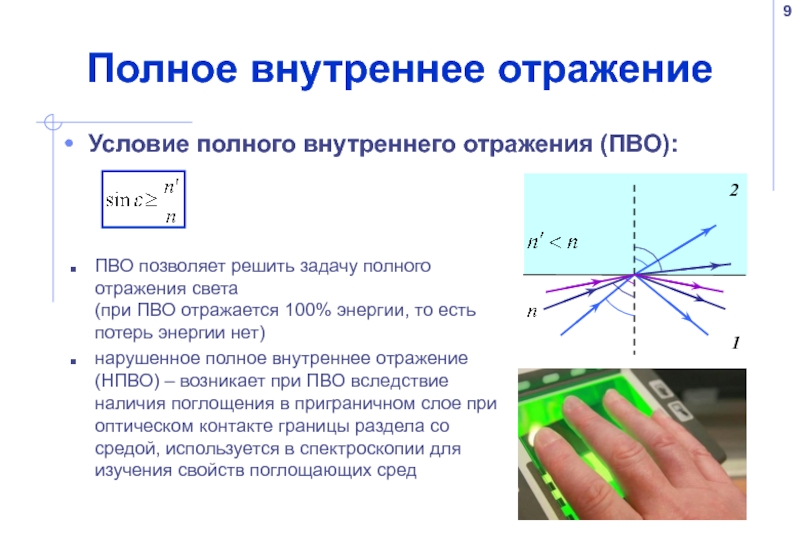

Слайд 9Полное внутреннее отражение
Условие полного внутреннего отражения (ПВО):
ПВО позволяет решить задачу
полного отражения света (при ПВО отражается 100% энергии, то есть
потерь энергии нет)нарушенное полное внутреннее отражение (НПВО) – возникает при ПВО вследствие наличия поглощения в приграничном слое при оптическом контакте границы раздела со средой, используется в спектроскопии для изучения свойств поглощающих сред

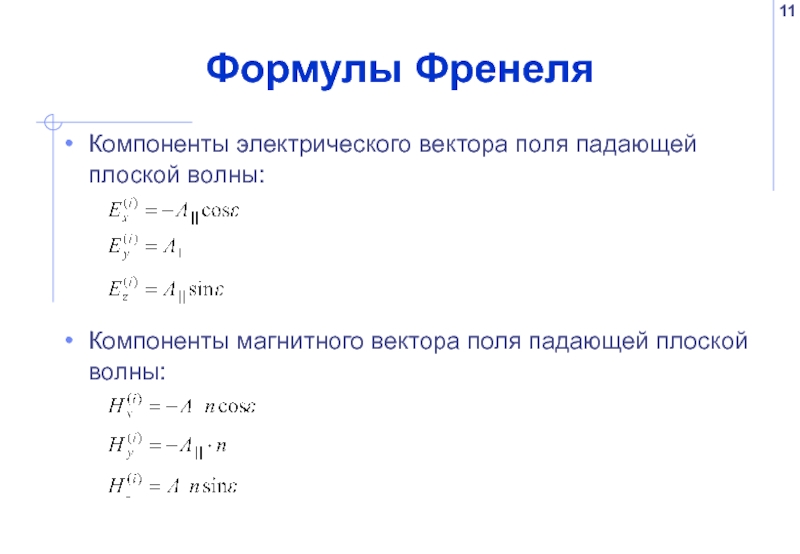

Слайд 10Формулы Френеля
Электрический вектор падающей плоской волны можно разложить
на две составляющие:
– лежит в плоскости
падения– перпендикулярна плоскости падения

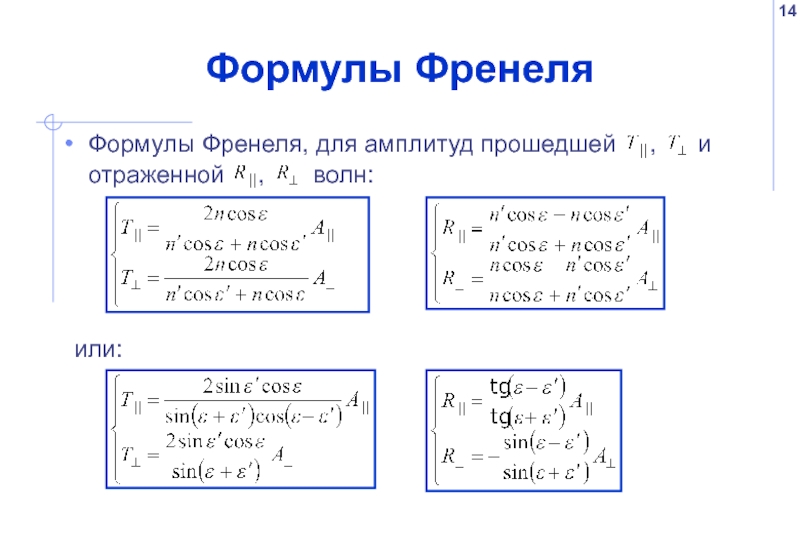

Слайд 13Формулы Френеля
На границе раздела двух сред должны выполняться соотношения:
описывают непрерывность тангенциальных компонент электрического и магнитного полей, если поглощения
на границе нет

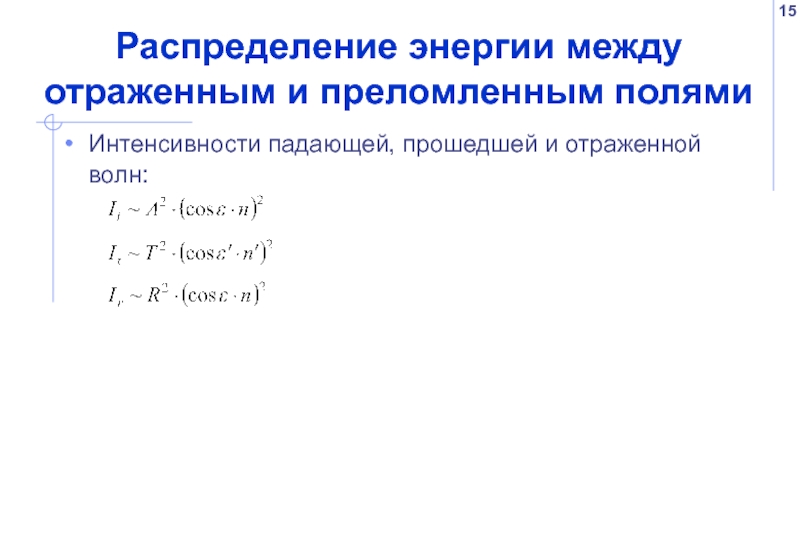

Слайд 15Распределение энергии между отраженным и преломленным полями
Интенсивности падающей, прошедшей и
отраженной волн:
Слайд 16Распределение энергии между отраженным и преломленным полями
Коэффициент отражения показывает, какая
часть энергии отражается по отношению к падающей:
Слайд 17Распределение энергии между отраженным и преломленным полями
Коэффициенты отражения и пропускания
зависят от направления поляризации падающей волны:
при прохождении светом границы раздела
двух сред его состояние поляризации изменяется
Слайд 19Угол Брюстера
Угол, при котором происходит полная (линейная) поляризация при
отражении, называется углом Брюстера:
При условии
: :
и
Слайд 20Угол Брюстера
График зависимости коэффициентов отражения
для TM и TE поляризованного
света от угла падения
ТЕ – состояние поляризации, при которой
электрический вектор перпендикулярен плоскости падения ( )ТМ – состояние поляризации, при которой электрический вектор лежит в плоскости падения ( )

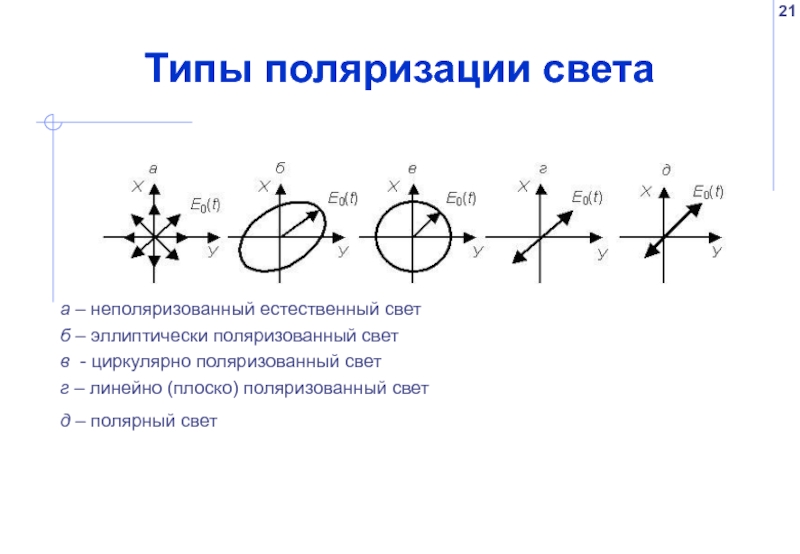

Слайд 21Типы поляризации света
а – неполяризованный естественный свет
б – эллиптически поляризованный
свет
в - циркулярно поляризованный свет
г – линейно (плоско) поляризованный свет
д
– полярный свет

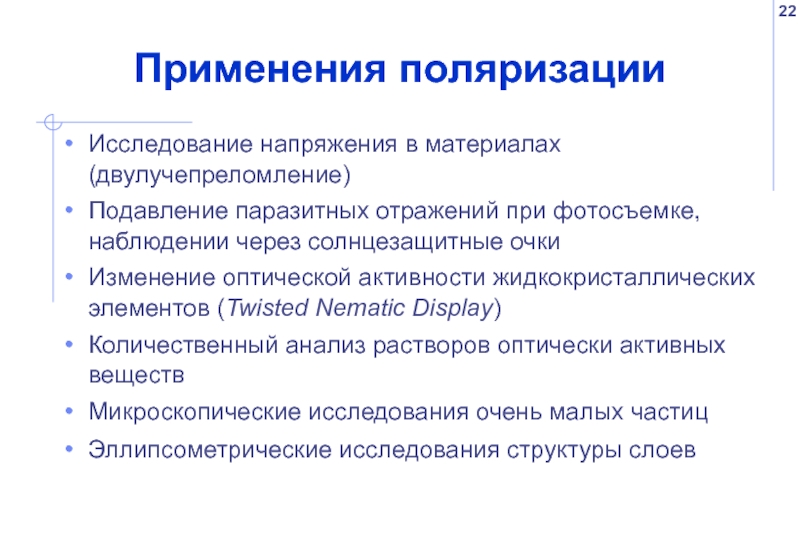

Слайд 22Применения поляризации
Исследование напряжения в материалах (двулучепреломление)
Подавление паразитных отражений при фотосъемке,
наблюдении через солнцезащитные очки
Изменение оптической активности жидкокристаллических элементов (Twisted Nematic
Display)Количественный анализ растворов оптически активных веществ
Микроскопические исследования очень малых частиц
Эллипсометрические исследования структуры слоев
Слайд 23Просветление оптики.
Тонкие пленки
Просветление оптики – применение тонкослойных пленок (интерференционных
покрытий) для ослабления френелевского отражения
Амплитуды отраженных волн от границ раздела
воздух–пленка и пленка–стекло должны быть равны:
