Разделы презентаций
- Разное
- Английский язык
- Астрономия
- Алгебра
- Биология
- География
- Геометрия
- Детские презентации
- Информатика
- История
- Литература
- Математика
- Медицина
- Менеджмент
- Музыка
- МХК
- Немецкий язык
- ОБЖ
- Обществознание
- Окружающий мир
- Педагогика
- Русский язык
- Технология
- Физика
- Философия
- Химия
- Шаблоны, картинки для презентаций
- Экология
- Экономика
- Юриспруденция
Г идравлический и тепловой режимы открытых систем теплоснабжения
Содержание
- 1. Г идравлический и тепловой режимы открытых систем теплоснабжения
- 2. ПЛАН:Пьезометрические графики.Выбор схем присоединения абонентских установок.Гидравлическая устойчивость.Переменные гидравлические режимы.
- 3. 1. Пьезометрические графики. Под гидравлическим режимом теплофикационной
- 4. Гидравлический режим определяется характеристиками основных элементов, образующих
- 5. Эти элементы можно разделить на активные (насосы),
- 6. При анализе гидравлических режимов систем теплоснабжения наряду с давлением применяется и другая единица гидравлический потенциал-напор.
- 7. Напор выражается в линейных единицах (обычно метрах)
- 8. Виды гидравлических режимовРасчетныйЗимнийПереходныйЛетнийСтатическийаварийный
- 9. Расчетный- по расчетным расходам сетевой воды.Зимний- при
- 10. Летний- при максимальной нагрузке на горячее водоснабжение

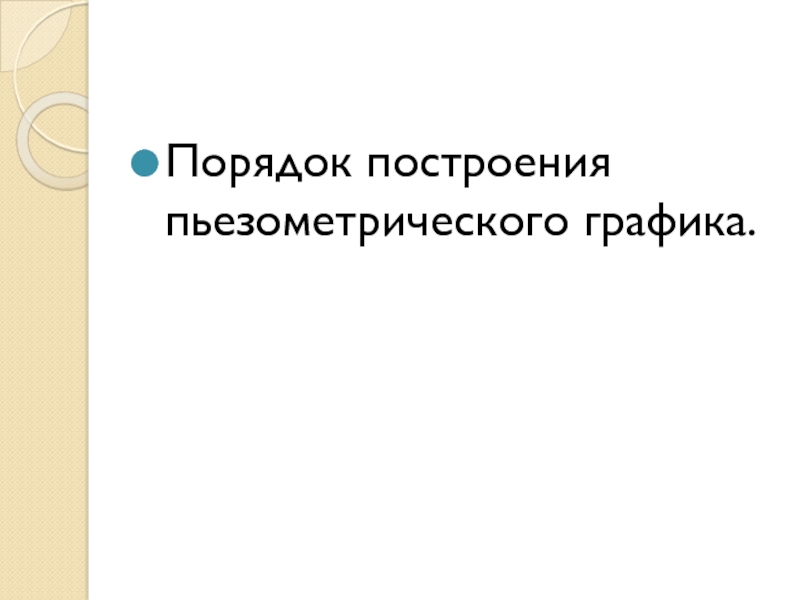

- 11. Порядок построения пьезометрического графика.
- 12. 2. Выбор схем присоединения абонентских установок. Выбор
- 13. Параметры теплоносителя на вводе указывают теплоснабжающие организации.
- 14. 3. Гидравлическая устойчивостьОценка гидравлической устойчивости тепловых сетей.-
- 15. Количественно гидравлическая устойчивость для тепловых систем оценивается коэффициентом гидравлической устойчивости:
- 16. где: -
- 17. Коэффициент гидравлической устойчивости зависит от числа и
- 18. Коэффициент гидравлической устойчивости может изменяться от «0»
- 19. Регулировка системы оценивается отношением расходов:
- 20. где: Gф - фактический расход сетевой воды
- 21. Зависимость между степенью разрегулировки гидравлического режима Х и коэффициентом гидравлической устойчивости К выражается формулой
- 22. Анализ формулы позволяет сделать вывод, что гидравлическая
- 23. Способы повышения гидравлической устойчивостикомплексная регулировка гидравлического режима
- 24. дополнительного дросселирования потока воды в индивидуальных тепловых
- 25. Скачать презентанцию
ПЛАН:Пьезометрические графики.Выбор схем присоединения абонентских установок.Гидравлическая устойчивость.Переменные гидравлические режимы.
Слайды и текст этой презентации
Слайд 2ПЛАН:
Пьезометрические графики.
Выбор схем присоединения абонентских установок.
Гидравлическая устойчивость.
Переменные гидравлические режимы.
Слайд 31. Пьезометрические графики.
Под гидравлическим режимом теплофикационной системы понимается взаимосвязь между
расходами и давлениями воды в данный момент времени.
стационарных режимах эти параметры являются неизменными во времени.
Слайд 4Гидравлический режим определяется характеристиками основных элементов, образующих теплофикационную систему
насосно-подогревательная установка,
трубопроводы
источника теплоснабжения,
тепловая сеть с насосными и дроссельными станциям, расположенными
на трассе, абонентские теплопотребляющие установки.

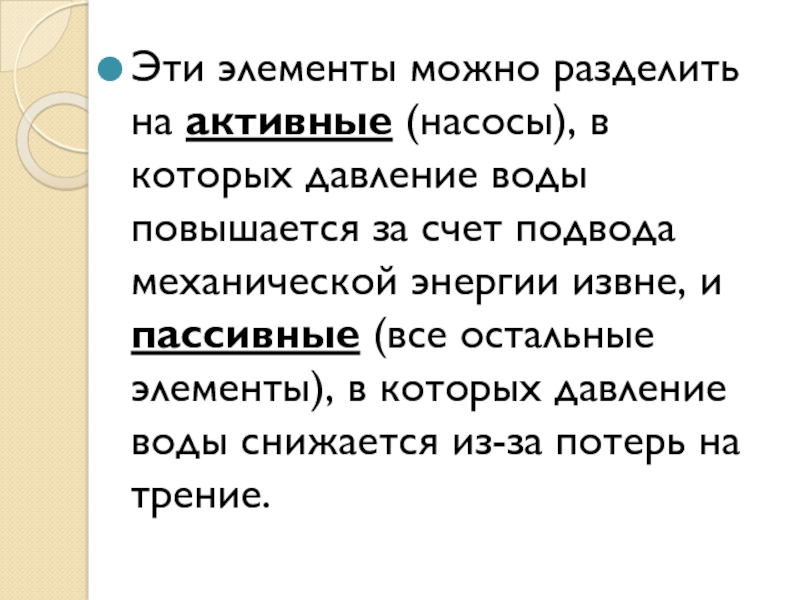

Слайд 5Эти элементы можно разделить на активные (насосы), в которых давление
воды повышается за счет подвода механической энергии извне, и пассивные
(все остальные элементы), в которых давление воды снижается из-за потерь на трение.

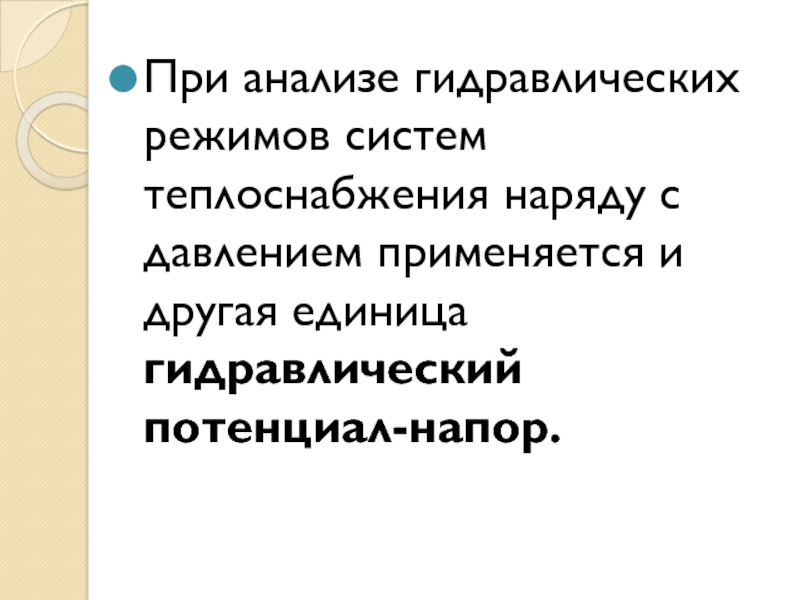

Слайд 6При анализе гидравлических режимов систем теплоснабжения наряду с давлением применяется
и другая единица гидравлический потенциал-напор.
Слайд 7Напор выражается в линейных единицах (обычно метрах) столба жидкости, протекающей
по трубопроводу
Напор Н, м и давление р связаны следующей зависимость:
Н=р/ρg,
где
р- давление, Па (Н/м2), ρ- плотность, кг/м3, g=9,8 м/с2.

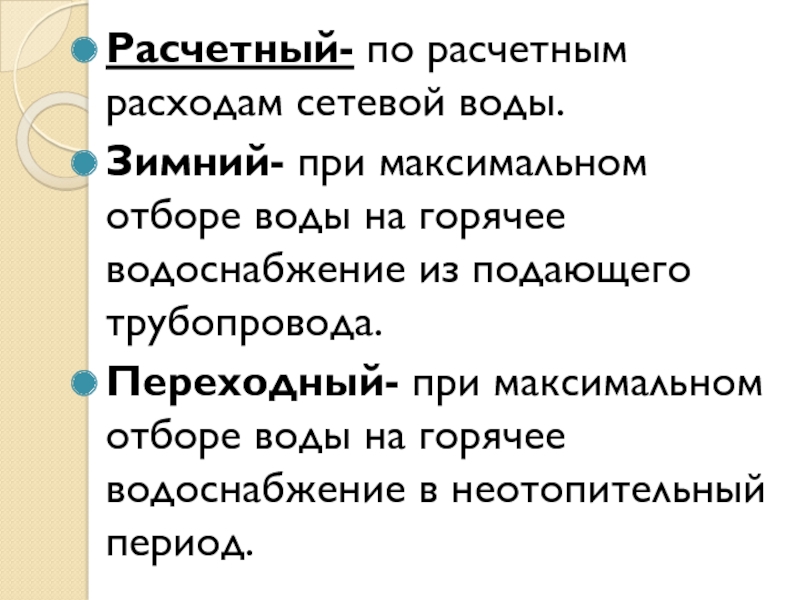

Слайд 9Расчетный- по расчетным расходам сетевой воды.
Зимний- при максимальном отборе воды
на горячее водоснабжение из подающего трубопровода.
Переходный- при максимальном отборе воды
на горячее водоснабжение в неотопительный период.

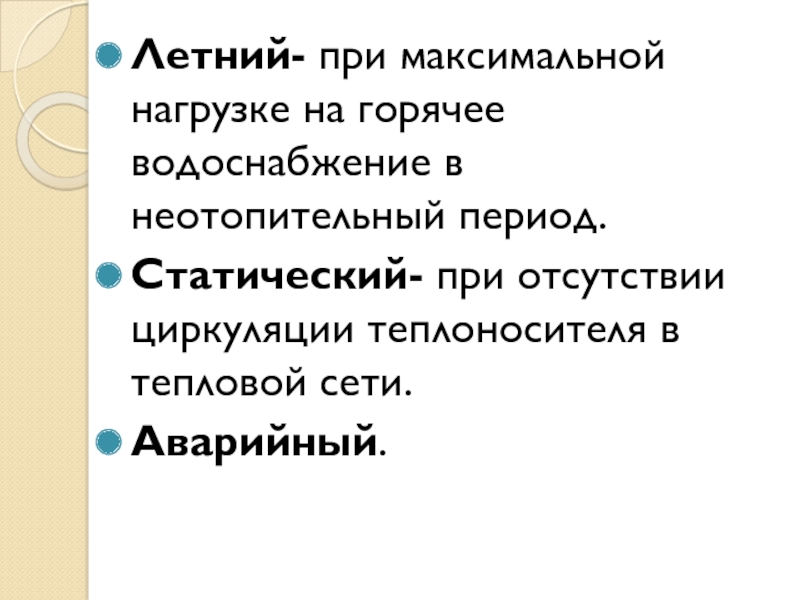

Слайд 10Летний- при максимальной нагрузке на горячее водоснабжение в неотопительный период.
Статический-
при отсутствии циркуляции теплоносителя в тепловой сети.
Аварийный.

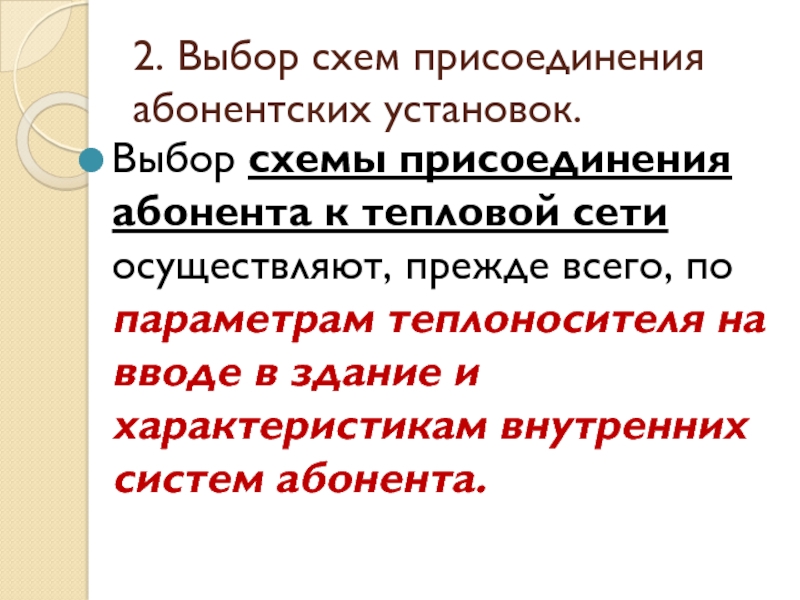

Слайд 122. Выбор схем присоединения абонентских установок.
Выбор схемы присоединения абонента к
тепловой сети осуществляют, прежде всего, по параметрам теплоносителя на вводе
в здание и характеристикам внутренних систем абонента.
Слайд 13Параметры теплоносителя на вводе указывают теплоснабжающие организации. Таковыми параметрами являются:
давление в подающей и обратной магистрали тепловой сети,
статическое давление,
возможный
диапазон колебания этих давлений, расчетный график температур в сети.
Слайд 143. Гидравлическая устойчивость
Оценка гидравлической устойчивости тепловых сетей.
- источник теплоснабжения со
своим оборудованием (теплофикационная установка, котлы, насосы, ХВО и т.п.);
- тепловые
сети и их оборудование;- системы теплопотребления.
Слайд 15Количественно гидравлическая устойчивость для тепловых систем оценивается коэффициентом гидравлической устойчивости:

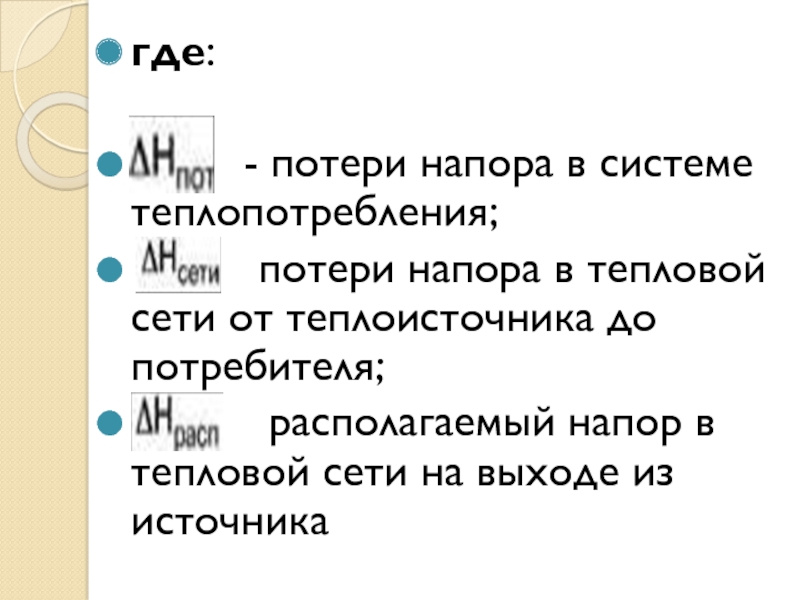

Слайд 16где:
- потери напора в
системе теплопотребления;
- потери напора в тепловой сети
от теплоисточника до потребителя;располагаемый напор в тепловой сети на выходе из источника
Слайд 17Коэффициент гидравлической устойчивости зависит
от числа и величины гидравлического сопротивления
систем подключенных потребителей тепла и обратно пропорционален величине располагаемого напора,
развиваемого насосами.
Слайд 18Коэффициент гидравлической устойчивости может изменяться от «0» до «1», т.к.
∆Нрасп ≥ ∆Нпот
Система считается более гидравлически устойчивой, чем выше значение
коэффициента «К»
Слайд 20где: Gф - фактический расход сетевой воды в системе;
Gр -
расчетный расход сетевой воды при проектном температурном графике
Слайд 21Зависимость между степенью разрегулировки гидравлического режима Х и коэффициентом гидравлической
устойчивости К выражается формулой
Слайд 22Анализ формулы позволяет сделать вывод, что гидравлическая система со степенью
разрегулировки X=1, или хорошо отрегулированная система, в которой фактически расход
теплоносителя соответствует расчетному значению, имеет коэффициент устойчивости равный К= 1, т.е. наилучший показатель по устойчивости.
Слайд 23Способы повышения гидравлической устойчивости
комплексная регулировка гидравлического режима на основании расчетных
данных и проектных решений.
элеваторы (или циркуляционные насосы на перемычке
вместо элеваторов), обеспечивая постоянство расхода сетевой воды у потребителя. сокращение расхода сетевой воды при регулировке системы способствует уменьшению потерь в сети, что увеличивает гидравлическую устойчивость последней.

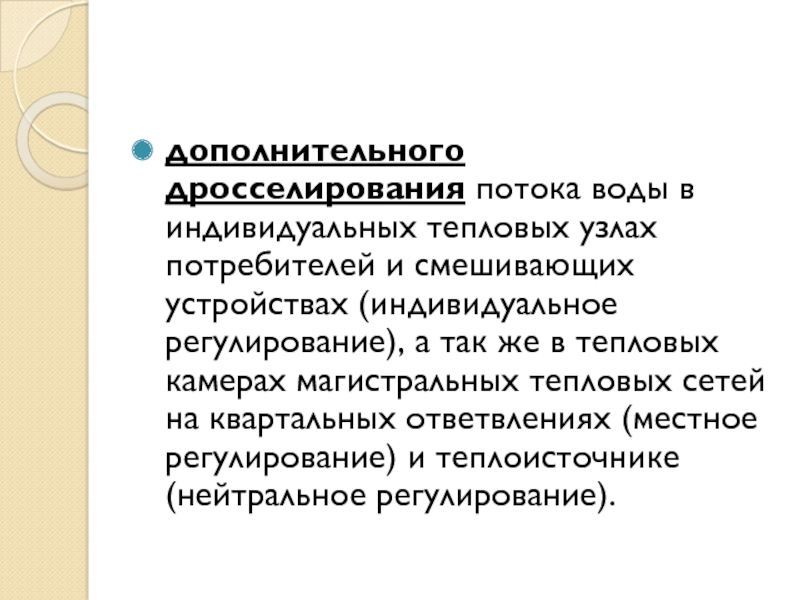

Слайд 24дополнительного дросселирования потока воды в индивидуальных тепловых узлах потребителей и
смешивающих устройствах (индивидуальное регулирование), а так же в тепловых камерах
магистральных тепловых сетей на квартальных ответвлениях (местное регулирование) и теплоисточнике (нейтральное регулирование).
