Презентация на тему Геометрическая практика

Законы геометрической оптикиВ однородной среде свет распространяется прямолинейно.Лучи при пересечении не возмущают друг друга.1. Закон прямолинейного распространения света2. Закон независимости световых лучей

Слайды и текст этой презентации

Слайд 1
ГЕОМЕТРИЧЕСКАЯ ОПТИКА 400500600700λ, нм0  Линии, вдоль которых распространяется световая энергия называются лучами.  Совокупность лучей образует световой
Текст слайда:

ГЕОМЕТРИЧЕСКАЯ ОПТИКА


400

500

600

700

λ

,

нм

0

Линии, вдоль которых распространяется световая энергия называются лучами.

Совокупность лучей образует световой пучок.


Слайд 2
Законы геометрической оптикиВ однородной среде свет распространяется прямолинейно.Лучи при пересечении не возмущают друг друга.1. Закон прямолинейного распространения
Текст слайда:

Законы геометрической оптики

В однородной среде свет распространяется прямолинейно.

Лучи при пересечении не возмущают друг друга.

1. Закон прямолинейного распространения света

2. Закон независимости световых лучей


Слайд 3
Преломленный луч лежит в одной плоскости с падающим лучом и нормалью, восстановленной в точке
Текст слайда:

Преломленный луч лежит в одной плоскости с падающим лучом и нормалью, восстановленной в точке падения; отношение синуса угла падения к синусу угла преломления есть величина постоянная для данных веществ.


i'

Отраженный луч лежит в одной плоскости с падающим лучом и нормалью, восстановленной в точке падения; угол отражения равен углу падения.

3. Закон отражения света

4. Закон преломления света


Слайд 4
Оптические приборы  Тонкая линзаR1–R2FF'–f fn0nФокальная плоскостьГлавные плоскости
Текст слайда:

Оптические приборы

  Тонкая линза



R1

–R2

F

F'

–f

f

n0

n

Фокальная плоскость

Главные плоскости


Слайд 5
аb–f f  Оптическая сила линзы  D = 1/f ,  дптрФормула тонкой линзы
Текст слайда:




а

b

–f

f



 Оптическая сила линзы D = 1/f , дптр

Формула тонкой линзы


Слайд 6
Характерные лучи тонкой собирающей линзыoFF'
Текст слайда:

Характерные лучи тонкой собирающей линзы

o



F

F'


Слайд 7
КонденсерКоллиматор
Текст слайда:

Конденсер

Коллиматор


























Слайд 8
ЭЛЕКТРОМАГНИТНЫЕ ВОЛНЫ  И ИХ СВОЙСТВАУравнения Максвелла. Волновое уравнениеПлоская электромагнитная волнаКогерентность электромагнитных волнШкала электромагнитных волн. Видимый диапазонМонохроматичность
Текст слайда:






ЭЛЕКТРОМАГНИТНЫЕ ВОЛНЫ И ИХ СВОЙСТВА

Уравнения Максвелла. Волновое уравнение

Плоская электромагнитная волна

Когерентность электромагнитных волн

Шкала электромагнитных волн. Видимый диапазон


Монохроматичность электромагнитных волн


Слайд 9
Уравнения Максвелла. Волновое уравнениеУравнения Максвелла для однородной нейтральной (ρ =0) непроводящей (j = 0) среды:
Текст слайда:

Уравнения Максвелла. Волновое уравнение

Уравнения Максвелла для однородной нейтральной
(ρ =0) непроводящей (j = 0) среды:

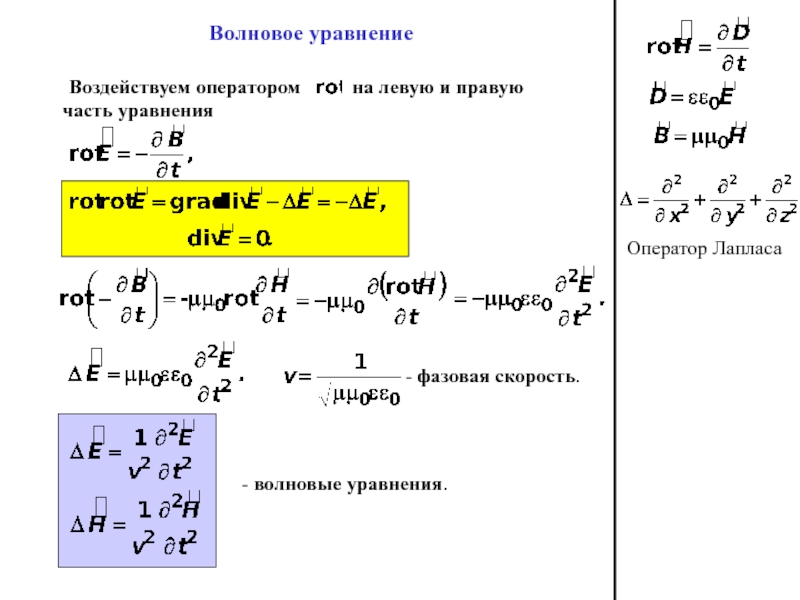

Слайд 10
Воздействуем оператором
Текст слайда:


Воздействуем оператором

на левую и правую часть уравнения

- волновые уравнения.

- фазовая скорость.

Волновое уравнение


Слайд 11
Плоская электромагнитная волна  Исследуем плоскую электромагнитную волну, распространяющуюся вдоль оси 0X. Тогда волновые уравнения примут видВозможны
Текст слайда:

Плоская электромагнитная волна

Исследуем плоскую электромагнитную волну, распространяющуюся вдоль оси 0X.

Тогда волновые уравнения примут вид

Возможны два типа волны.




Слайд 12
Плоская электромагнитная волнаПростейшими решениями волновых уравнений являются:- волновое число.Введем понятие волнового вектора:t = t1
Текст слайда:

Плоская электромагнитная волна

Простейшими решениями волновых уравнений являются:

- волновое число.

Введем понятие волнового вектора:


t = t1


Слайд 13
Свойства электромагнитных волн1. Электромагнитные волны поперечны.2. Колебания векторов напряженности электрического и магнитного поля происходят в одной фазе
Текст слайда:

Свойства электромагнитных волн

1. Электромагнитные волны поперечны.

2. Колебания векторов напряженности электрического и магнитного поля происходят в одной фазе .

3. Амплитуды колебаний напряженности электрического и магнитного поля связаны соотношением:

4. Фазовая скорость электромагнитной волны равна

где

- фазовая скорость в вакууме.

5. Энергия, переносимая электромагнитной волной через единицу поверхности за единицу времени (плотность потока энергии) равна:

- вектор Пойнтинга.


Слайд 14
Шкала электромагнитных волнV(λ) = 1 при λ=555 нм.  Кривая относительной спектральной чувствительности глаза
Текст слайда:

Шкала электромагнитных волн


V(λ) = 1 при λ=555 нм.

Кривая относительной спектральной
чувствительности глаза


Слайд 15
Монохроматичность электромагнитных волн  Монохроматической называется электромагнитная волна, имеющая определенную частоту, и амплитуда которой не зависит от
Текст слайда:

Монохроматичность электромагнитных волн

Монохроматической называется электромагнитная волна, имеющая определенную частоту, и амплитуда которой не зависит от времени.

- степень монохроматичности.

Монохроматическая волна

Квазимонохроматическая волна

α - начальная фаза

Δω<<ω0

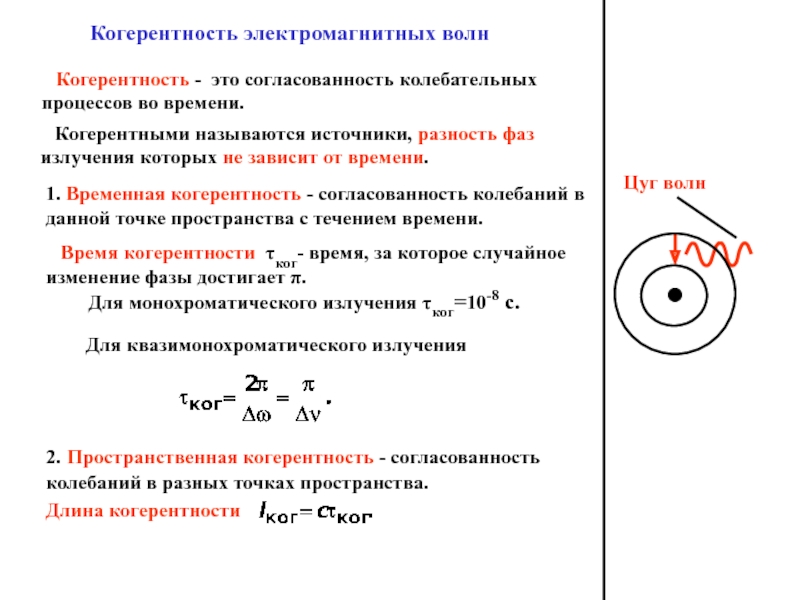

Слайд 16
Когерентность электромагнитных волн  Когерентность - это согласованность колебательных процессов во времени.  Когерентными называются источники, разность
Текст слайда:

Когерентность электромагнитных волн

Когерентность - это согласованность колебательных процессов во времени.

Когерентными называются источники, разность фаз излучения которых не зависит от времени.

1. Временная когерентность - согласованность колебаний в данной точке пространства с течением времени.

Время когерентности τког- время, за которое случайное изменение фазы достигает π.

Для монохроматического излучения τког=10-8 с.

Для квазимонохроматического излучения

2. Пространственная когерентность - согласованность колебаний в разных точках пространства.

Длина когерентности



Слайд 17
Пример 1. Определить степень монохроматичности белого света.Светофильтр
Текст слайда:

Пример 1. Определить степень монохроматичности белого света.





Светофильтр


Слайд 18
Пример 2. Определить время и длину когерентности         естественного света.Пример
Текст слайда:

Пример 2.

Определить время и длину когерентности естественного света.

Пример 3. Определить время и длину когерентности излучения гелий-неонового лазера.


Слайд 19
Самостоятельная работа с лекционным материалом3. Напишите уравнение плоской электромагнитной волны, выделите в нем амплитуду и фазу.2. Нарисуйте
Текст слайда:

Самостоятельная работа с лекционным материалом

3. Напишите уравнение плоской электромагнитной волны, выделите в нем амплитуду и фазу.

2. Нарисуйте график плоской электромагнитной волны

4. Волновое число k =

1. Электромагнитной волной называется (продолжить)

5. Монохроматической называется электромагнитная волна (продолжить)……

6. Когерентность – это…….

7. Когерентными называются источники, ………
