Изучение треков заряженных частиц презентация, доклад

Требования к отчёту по лабораторной работе:ЗаголовокЦель и оборудованиеТеоретическое обоснование работыРисунок Таблица (заполненная)Расчёты Выводы о значении удельного заряда неизвестной частицы и предположении, какая это частица.

Слайды и текст этой презентации

Слайд 1Изучение треков заряженных частиц
Лабораторная работа № 7

Изучение треков заряженных частицЛабораторная работа № 7

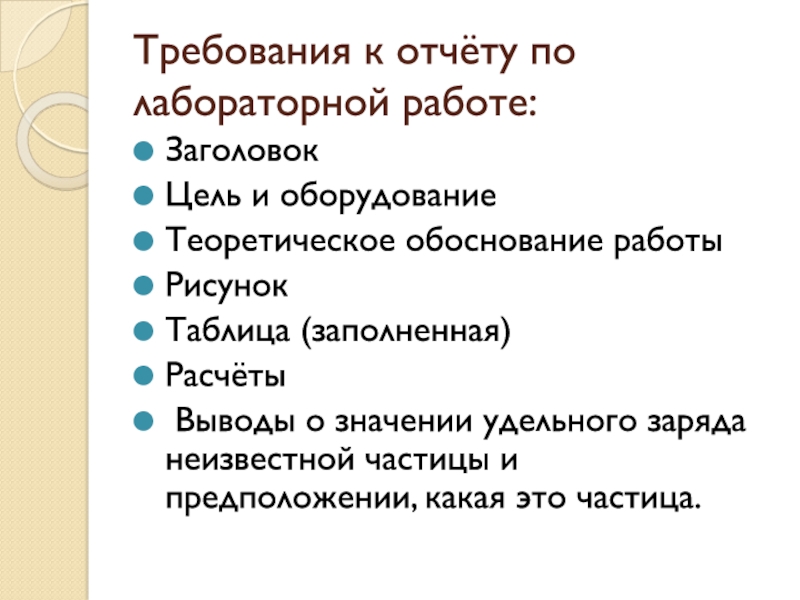

Слайд 2Требования к отчёту по лабораторной работе:
Заголовок
Цель и оборудование
Теоретическое обоснование работы
Рисунок


Таблица (заполненная)
Расчёты
Выводы о значении удельного заряда неизвестной частицы и

предположении, какая это частица.
Требования к отчёту по лабораторной работе:ЗаголовокЦель и оборудованиеТеоретическое обоснование работыРисунок Таблица (заполненная)Расчёты Выводы о значении удельного заряда

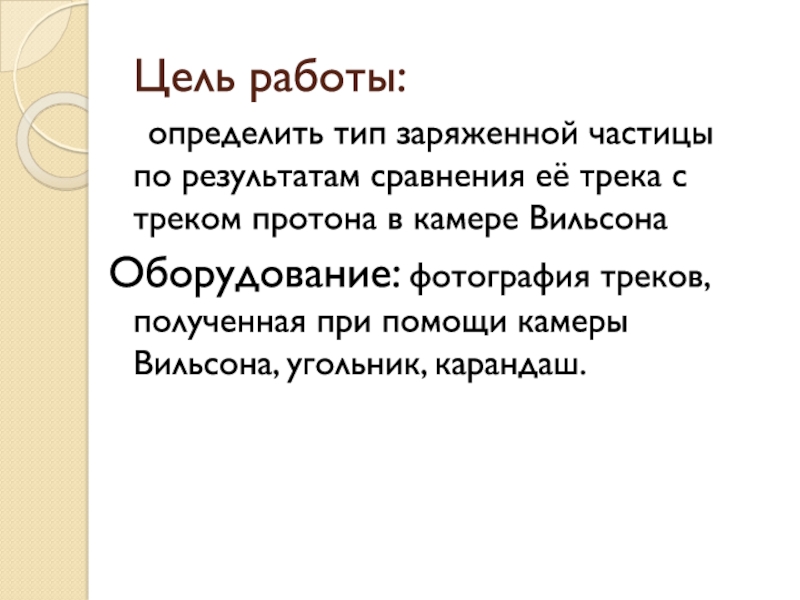

Слайд 3Цель работы:
определить тип заряженной частицы по результатам сравнения

её трека с треком протона в камере Вильсона
Оборудование: фотография треков,

полученная при помощи камеры Вильсона, угольник, карандаш.
Цель работы:  определить тип заряженной частицы по результатам сравнения её трека с треком протона в камере

Слайд 5
I – начальная скорость протона

II – начальная скорость

неизвестной частицы

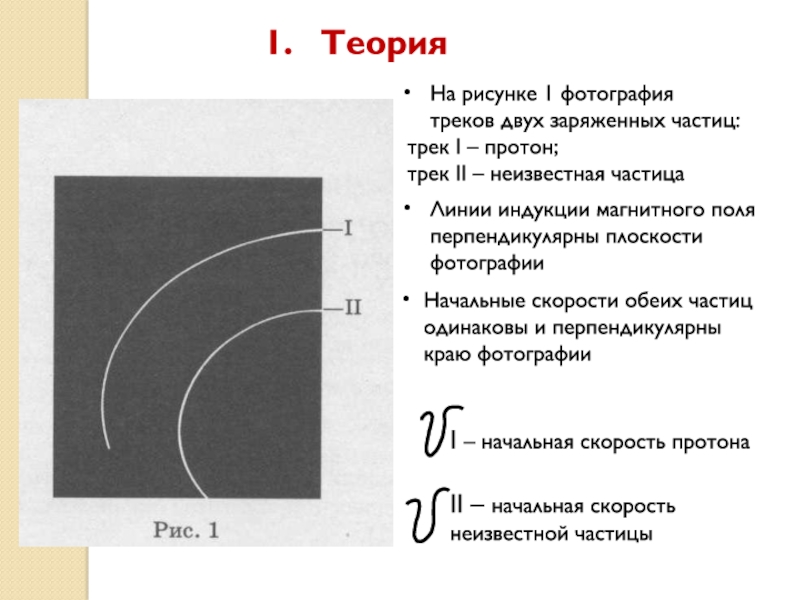

Теория
На рисунке 1 фотография треков двух заряженных частиц:
трек

I – протон;
трек II – неизвестная частица

Линии индукции магнитного поля перпендикулярны плоскости фотографии

Начальные скорости обеих частиц одинаковы и перпендикулярны краю фотографии

I – начальная скорость протонаII – начальная скорость неизвестной частицыТеорияНа рисунке 1 фотография треков двух

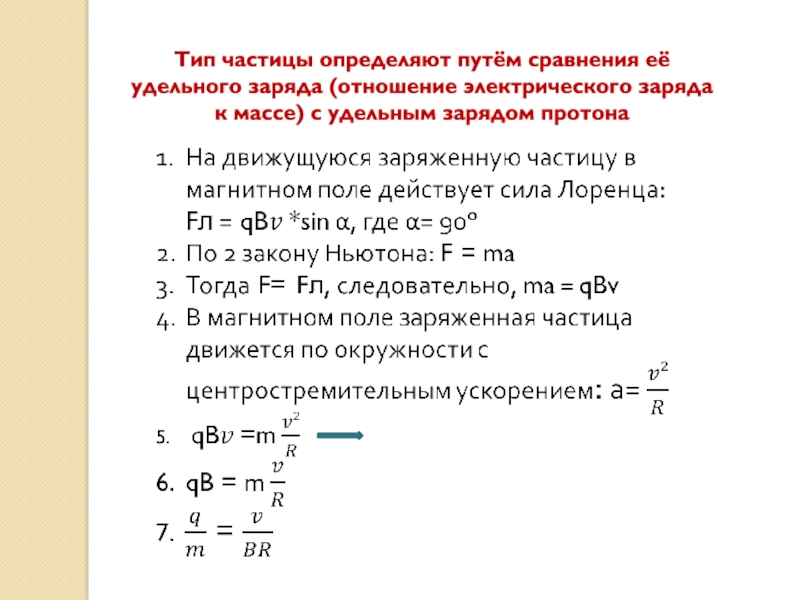

Слайд 6Тип частицы определяют путём сравнения её удельного заряда (отношение электрического

заряда к массе) с удельным зарядом протона

Тип частицы определяют путём сравнения её удельного заряда (отношение электрического заряда к массе) с удельным зарядом протона

Слайд 7Сила Лоренца
Центростремительное ускорение
Второй закон Ньютона
Удельный заряд:

Сила ЛоренцаЦентростремительное ускорениеВторой закон НьютонаУдельный заряд:

Слайд 82.Ход работы
Положите на фотографию кальку (белую прозрачную бумагу) и переведите

на неё трек частицы
Измерьте радиус кривизны RI трека протона на начальном участке
Измерьте

радиус кривизны R2 трека неизвестной частицы на начальном участке




2.Ход работыПоложите на фотографию кальку (белую прозрачную бумагу) и переведите на неё трек частицыИзмерьте радиус кривизны RI трека протона

Слайд 9Радиус кривизны трека частицы определяют следующим образом
Вычерчивают, как показано на

рисунке, две хорды и восставляют к этим хордам в их

серединах перпендикуляры. На пересечении перпендикуляров лежит центр окружности.
Радиус кривизны трека частицы определяют следующим образом Вычерчивают, как показано на рисунке, две хорды и восставляют к

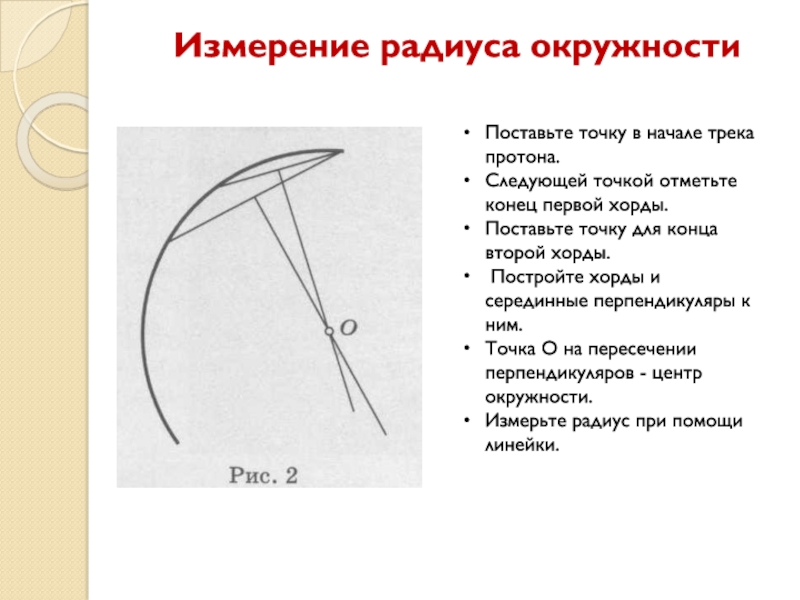

Слайд 10Измерение радиуса окружности

Поставьте точку в начале трека протона.
Следующей точкой отметьте

конец первой хорды.
Поставьте точку для конца второй хорды.
 Постройте хорды и

серединные перпендикуляры к ним.
Точка О на пересечении перпендикуляров - центр окружности.
Измерьте радиус при помощи линейки.
Измерение радиуса окружности Поставьте точку в начале трека протона.Следующей точкой отметьте конец первой хорды.Поставьте точку для конца

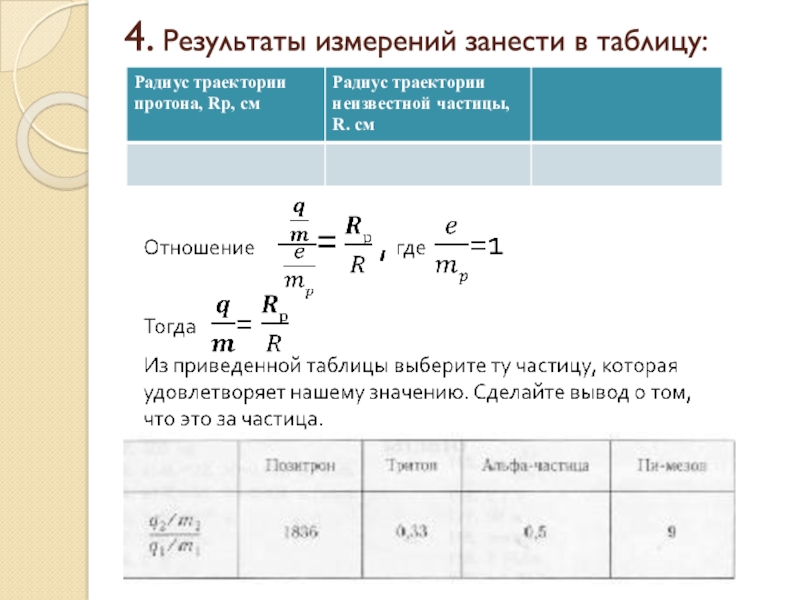

Слайд 114. Результаты измерений занести в таблицу:

4. Результаты измерений занести в таблицу:
