Классификация чрезвычайных ситуаций

в пространстве и времени. Реализуясь, опасность вызывает последствия, называемые чрезвычайными

ситуациями (ЧС).

ЧС - это внешне неожиданная, внезапно возникшая обстановка, характерная резким изменением установившегося процесса (природного, техногенного, социального, бытового), которая может привести к людским или материальным потерям, к нарушению условий жизнедеятельности людей.

2

Потенциальная опасность – основное понятие в теории безопасности жизнедеятельности.

возникновения
По возможности предотвращения
По режиму времени
По причине возникновения ЧС делят

на преднамеренные (война, террористические акты и другие умышленные действия) и непреднамеренные (стихийные бедствия, случайности).

3

Большинство ЧС имеют случайный характер. Однако возникновение и развитие всех ЧС подчиняются определенным закономерностям.

вулканов, сели, обвалы, лавины, лесные и торфяные пожары, засухи, эпидемии

и др.).

По природе возникновения ЧС делят на:

2. Техногенные аварии и катастрофы (взрывы, пожары, выбросы ядовитых и радиоактивных веществ, обрушение зданий, аварии на системах жизнеобеспечения и др.).

Авария - это внезапная остановка процесса производства, приводящая к повреждению материальных ценностей, взрыву, пожару, радиационному или химическому заражению, угрожающие жизни и здоровью людей.
Катастрофа - авария, приводящая к человеческим жертвам.

4

3. Антропогенные ЧС являются следствием ошибочных действий людей, экстремизма, террористических актов.

4. Экологические - аномальные изменения состояния природной среды (качественное изменение биосферы, заражение почвы, воды, атмосферы, нарушение озонового слоя, опустынивание и пр.).

5. Социальные (мошенничество, бандитизм, разбой, террор, заложничество, межнациональные конфликты).

стремительные (пожары, выбросы АХОВ), умеренные (паводковые наводнения, извержения вулканов), плавные(засухи).

По масштабу распространения ЧС бывают: локальные, местные, территориальные, региональные, федеральные, трансграничные.

По возможности предотвращения ЧС делят: неизбежные (природные), предотвращаемые (техногенные, социальные).

5

По режиму времени ЧС делят: чрезвычайные ситуации мирного и военного времени.

2-х субъектов РФ
51-500

Не выходит за пределы 2-х субъектов РФ
51-500

Населенный пункт

города, район

11-50

Территория объекта

Не более 10

Число пострадавших людей

Последствия ЧС

ЧС

6

Локальная

Местная

Территориальная

Региональная

Федеральная

Зона распространения поражающих факторов

находящимися на ней людьми, техникой, объектами, на которую воздействуют опасности

ЧС. Участки ЧС - территории, расположенные внутри очага, различающиеся по степени опасности. Район ЧС включает очаги.

7

накопление отрицательных эффектов, приводящих к авариям.
Начало развития ЧС.
«Пик» катастрофы, когда

выделяется основное количество энергии или вещества.
Период затухания.
Период ликвидации последствий.

Согласно теории катастроф ЧС определяются как скачкообразные изменения в системе, возникающие в виде её внезапного ответа на плавные изменения внешних условий.

Внезапность катастроф является лишь формой проявления опасности.

8

объектов.
Планирование мероприятий по обеспечению безопасности ЧС.
Проведение плановых комплексных мероприятий по

повыше-нию безопасности и устойчивости объектов в условиях ЧС.
Подготовка персонала предприятий к действиям в ЧС.
Подготовка населения к действиям в ЧС.
Подготовка служб МЧС и ГО к действиям в ЧС.
Прогнозирование и оценка обстановки при ЧС.
Заблаговременная подготовка средств защиты.
Организация информационного обеспечения.
Наличие нормативно-правовой базы в области ЧС.

9

осуществление мер по борьбе с катастрофами, стихийными бедствиями, эпидемиями и

ликвидацию их последствий.

Действуют следующие законодательные акты:

ФЗ « О защите населения и территорий от чрезвычайных ситуаций природного и техногенного характера », 1994г.
ФЗ « О пожарной безопасности », 1994г.
ФЗ « Об аварийно-спасательных службах и статусе спасателей», 1995г.
ФЗ « О радиационной безопасности населения », 1996г.

10

производственных объектов », 1997г.
6. ФЗ « О безопасности гидротехнических объектов

», 1997г.
7. ФЗ « О гражданской обороне », 1998г.
8. ФЗ « О чрезвычайном положении », 2001г.
9. « О порядке подготовки населения в области защиты от
чрезвычайных ситуаций ».
Постановление правительства РФ, 1995г.

« Положение о единой государственной системе предупреждения и ликвидации чрезвычайных ситуаций ». Постановление правительства РФ, 2003г.
Система стандартов « Безопасность в чрезвычайных ситуациях (БЧС)». Шифр-код ГСС – 22.

11

год утверждения
порядковый номер стандарта в группе
номер группы

ГОСТ Р 22.1.12 – 2005 «Безопасность в чрезвычайных ситуациях. Структурированная система мониторинга и управления инженерными системами зданий и сооружений. Общие требования».

0 – основные положения системы стандартов Безопасность в ЧС
1 – стандарты мониторинг и прогнозирование
2 – стандарты безопасность объектов народного хозяйства
3 – стандарты безопасность населения
4 – стандарты безопасность продовольствия
5 – стандарты безопасность животных
6 – стандарты безопасность воды
7 – стандарты управление, связь, оповещение
8 – стандарты ликвидация ЧС
9 – стандарты аварийно-спасательные средства
10 – резерв
11 – резерв

обеспечению безопасности в условиях ЧС относятся СНиПы, РД, ГОСТы, регламентирующие

требования к конструкциям и сооружениям, мероприятия по повышению их устойчивости к действию поражающих факторов в условиях ЧС.

Россия является членом следующих международных организаций:

Международное агентство по атомной энергетике.
Отдел координатора ООН по оказанию помощи в случае стихийных бедствий.
Европейский учебный центр подготовки к стихийным бедствиям.
Европейский центр предотвращения действий и прогнозирования землетрясений.
Всемирная организация здравоохранения.
Программа ООН по окружающей среде.

МАГАТЭ -

ЮНДРО -

АФЕМ -

ЕЦПП -

ВОЗ -
ЮНЭП -

13

органы управления, силы и средства для обеспечения защиты населения и

территорий от ЧС природного и техногенного характера.

Основные задачи сил и средств РСЧС:
1. Мониторинг, контроль и наблюдение за состоянием окружающей среды, потенциально-опасных объектов. Прогнозирование ЧС природного и техногенного характера.
2. Ликвидация последствий ЧС, проведение аварийно-спасательных и других неотложных работ (АСДНР).
3. Проведение эвакуационных мероприятий.
4. Проведение санитарной обработки населения, техносферы, окружающей среды.
5. Проведение работ по жизнеобеспечению населения.
6. Поддержание общественного порядка в зоне ЧС.
7. Проведение мероприятий по повышению уровня готовности населения.

14

региональном, территориальном, местном и объектном уровнях.
15
Территориальные подсистемы создаются в субъектах

РФ в пределах территорий этих субъектов.

Функциональные подсистемы организуют работу в сфере деятельности федеральных органов (МВД, Минатом, Минздрав, МЧС и др.).

- МЧС;
на региональном уровне – региональные центры МЧС;
на территориальном и

местном уровнях – соответствующие органы;
на объектном уровне – структурные подразделения и работники.

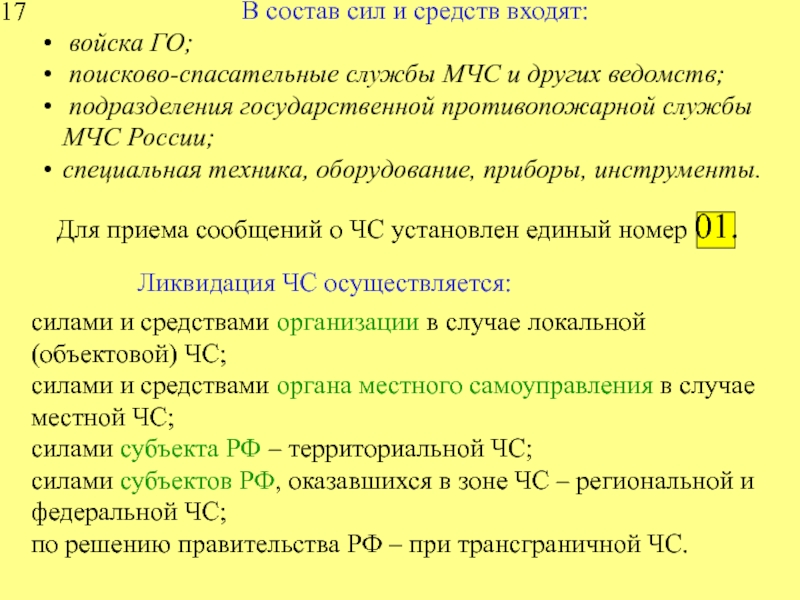

16

МЧС и других ведомств;
подразделения государственной противопожарной службы МЧС России;
специальная

техника, оборудование, приборы, инструменты.

Для приема сообщений о ЧС установлен единый номер 01.

Ликвидация ЧС осуществляется:

силами и средствами организации в случае локальной (объектовой) ЧС;
силами и средствами органа местного самоуправления в случае местной ЧС;
силами субъекта РФ – территориальной ЧС;
силами субъектов РФ, оказавшихся в зоне ЧС – региональной и федеральной ЧС;
по решению правительства РФ – при трансграничной ЧС.

17

в условиях ЧС и выпускать в требуемых объемах нужную продукцию.
Устойчивость

закладывается на стадии проектирования здания, сооружения, промышленной установки, технологической линии.

При этом анализируются факторы, влияющие на устойчивость:
регион размещения, с учетом характерных стихийных бедствий;
метеорологические особенности региона;
социально-экономическая ситуация;

18

звеньях и вырабатывается комплекс организационных, инженерно-технических, специальных и других мероприятий

по повышению устойчивости работы объекта.

условия размещения объекта, рельеф местности, наличие
потенциально опасных предприятий радиационного, химического,
биологического, взрывоопасного характера, насыщенность
транспортными коммуникациями и пр.;

численность работающих, уровень их компетентности и
дисциплины, размеры и характер объекта, выпускаемая продукция,
особенности производства, технологий, потребность в основных
видах электроносителей и воде, наличие своих ТЭЦ (котельных),
суммарная мощность трансформаторов, газораспределительных
станций, систем вентиляции и пр.

19

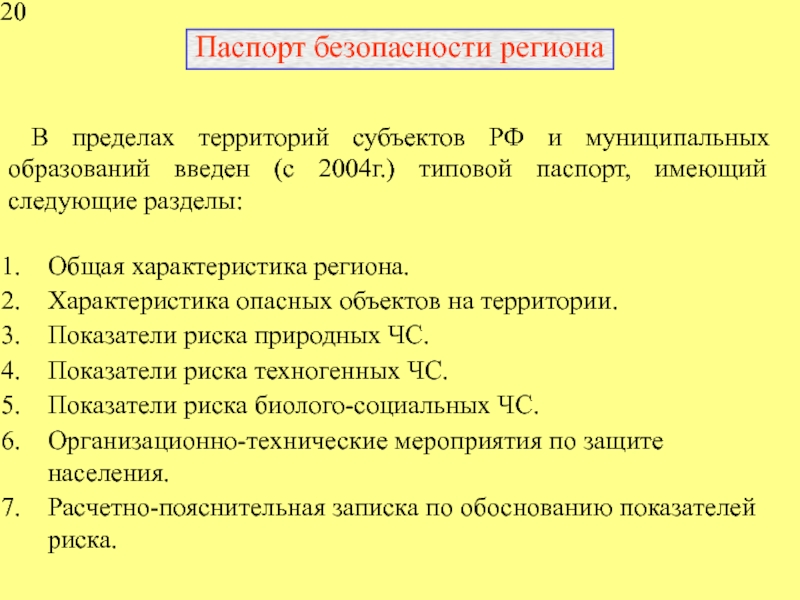

введен (с 2004г.) типовой паспорт, имеющий следующие разделы:
Общая характеристика региона.
Характеристика

опасных объектов на территории.
Показатели риска природных ЧС.
Показатели риска техногенных ЧС.
Показатели риска биолого-социальных ЧС.
Организационно-технические мероприятия по защите населения.
Расчетно-пояснительная записка по обоснованию показателей риска.

20

общегосударственных мер по защите населения от опасностей, возникающих при ведении

военных действий.

В мирное время ее органы управления, силы и средства выполняют часть задач РСЧС, связанных с защитой и ликвидацией последствий ЧС.

Начальником ГО объекта является его руководитель.
Он подчиняется начальнику ГО вышестоящего ведомства.

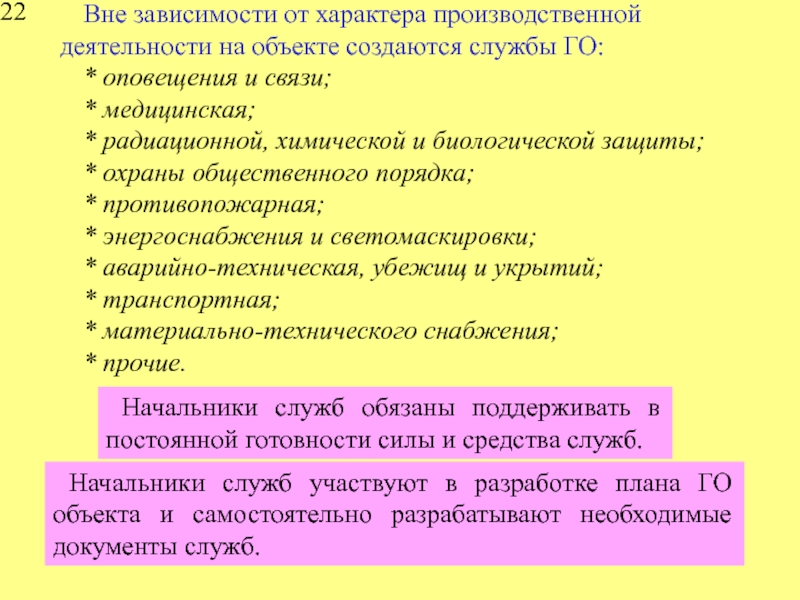

21

ГО:
* оповещения и связи;
* медицинская;
* радиационной, химической и биологической защиты;
*

охраны общественного порядка;
* противопожарная;
* энергоснабжения и светомаскировки;
* аварийно-техническая, убежищ и укрытий;
* транспортная;
* материально-технического снабжения;
* прочие.

Начальники служб обязаны поддерживать в постоянной готовности силы и средства служб.

Начальники служб участвуют в разработке плана ГО объекта и самостоятельно разрабатывают необходимые документы служб.

22

ЧС зависит от экстренности реагирования на них.

В связи с этим

требуется:

* незамедлительное получение органом управления ГО информации о факте возникновения ЧС;
* оперативное оповещение населения о возникновении ЧС;
* уточнение и анализ обстановки руководством управления ГО;
* принятие решений с указанием основных задач, состава сил и средств, порядка спасения людей;
* в ряде случаев, для получения достоверной информации в зоне бедствия организация комплексной разведки с участием специалистов – химиков, инженеров, пожарных, медиков, эпидемиологов и пр.

23

бедствия с целью спасения людей, оказания медицинской помощи, локализации аварии,

создания условий для последующего проведения восстановительных работ.

Для успешной ликвидации возможных ЧС необходимо проводить априорно аналитическую работу по изучению опасностей и причин методом ДП («Дерево опасностей и причин»).

24

положения, необходимые для осознанной деятельности в условиях предупреждения и ликвидации

ЧС:

Идентификация опасностей (поражающих факторов), осуществляемая заблаговременно (возможно, в рамках паспорта безопасности) для любой гипотетической ЧС с учетом конкретных условий.
Квалификация опасностей с количественной оценкой.
Учет погодных условий, топографических, климатических факторов, «розы ветров».
Определение размеров зоны ЧС на уровне прогноза с вероятностным характером.
Учет физико-химических свойств и процессов.
Использование современной вычислительной техники и программ для решения задач предупреждения и ликвидации ЧС.

материальный ущерб и способное вызвать травмы и гибель людей.
Горение -

это быстропротекающая окислительная реакция, сопровождающаяся значительным выделением тепла и света.

Твёрдые и жидкие вещества в совокупности с кислородом - неоднородные (гетерогенные) системы. При их нагревании скорость движения молекул повышается, образуются пары, которые окисляются и начинают гореть. Смеси горючих газов однородные (гомогенные) системы и они горят в виде взрыва.

26

3.3.1. Процессы горения

горении жидкостей (а) и

твёрдых материалов (б)

27

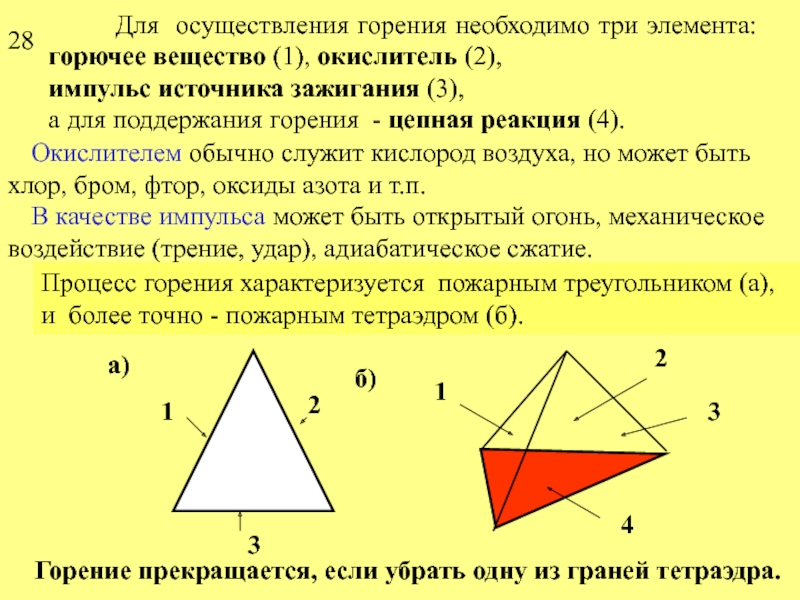

горючее вещество (1), окислитель (2),
импульс источника зажигания (3),
а

для поддержания горения - цепная реакция (4).

Процесс горения характеризуется пожарным треугольником (а), и более точно - пожарным тетраэдром (б).

Горение прекращается, если убрать одну из граней тетраэдра.

28

Окислителем обычно служит кислород воздуха, но может быть хлор, бром, фтор, оксиды азота и т.п.
В качестве импульса может быть открытый огонь, механическое воздействие (трение, удар), адиабатическое сжатие.

большее количество паров, при горении выделяется большее количество теплоты и

т.д.

Цепная реакция при горении: а - начало; б - развитие 1 - горючее вещество; 2 - кислород; 3 - пары; 4 - количество молекул в начале цепной реакции; 5 - то же на дальнейшей стадии развития.

29

горения:
Вспышка – быстрое сгорание горючей смеси без образования

сжатых газов.
Возгорание – возникновение горения под действие
источника зажигания.
Воспламенение – возгорание, сопровождающееся пламенем.
Самовозгорание – возникновение горения при отсутствии
источника зажигания.





Самовоспламенение – самовозгорание, сопровождающееся
появлением пламени.
Пламя – видимая зона горения, в которой наблюдается
свечение и излучение тепла.

Самовозгорание происходит за счет:
- внешнего источника нагрева;
- самонагревания под воздействием жизнедеятельности
микроорганизмов в веществе
- химического воздействия различных веществ.

и образованием сжатых газов, способных производить механическую работу, порождать ударную

волну.

Примеры самовозгораний

1. Самовозгорается зерно (особенно засоренное и влажное) благодаря особым микроорганизмам, которые размножаются в толще зерна, потребляют его жировые вещества и сильно его разогревают.
2. Самовозгораются растительные масла, олифа, торф, древесные опилки, промасленные ветошь, тряпки, спецодежда. Вследствие окисления даже при t=10-15 °С выделяется тепло и в течение 3-4-х часов может произойти возгорание.
3. Самовозгораются белый, желтый, красный фосфор, технический углерод, сернистые соединения металлов при соприкосновении с воздухом,
4. Щелочные металлы (натрий, калий), карбиды кальция и щелочных металлов самовозгораются при соединении с водой.

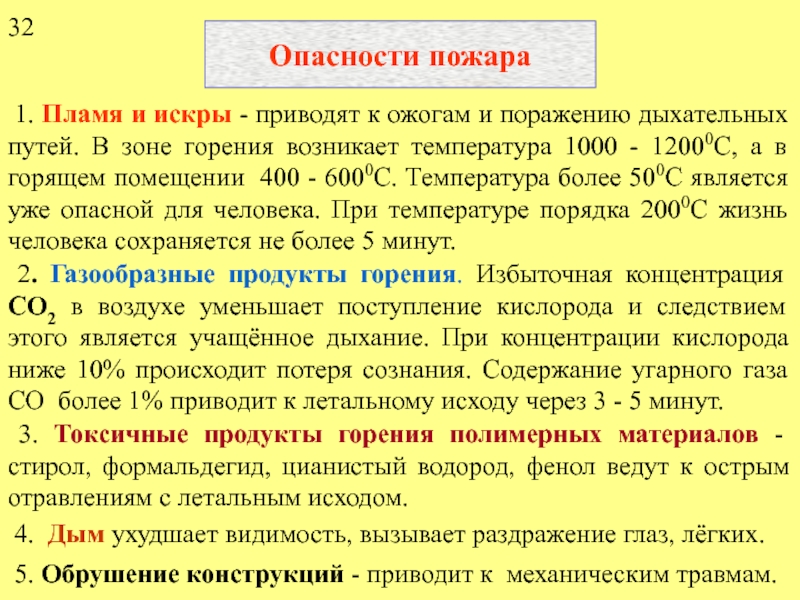

и поражению дыхательных путей. В зоне горения возникает температура 1000

- 12000С, а в горящем помещении 400 - 6000С. Температура более 500С является уже опасной для человека. При температуре порядка 2000С жизнь человека сохраняется не более 5 минут.

2. Газообразные продукты горения. Избыточная концентрация СО2 в воздухе уменьшает поступление кислорода и следствием этого является учащённое дыхание. При концентрации кислорода ниже 10% происходит потеря сознания. Содержание угарного газа СО более 1% приводит к летальному исходу через 3 - 5 минут.

3. Токсичные продукты горения полимерных материалов - стирол, формальдегид, цианистый водород, фенол ведут к острым отравлениям с летальным исходом.

4. Дым ухудшает видимость, вызывает раздражение глаз, лёгких.

5. Обрушение конструкций - приводит к механическим травмам.

32

зданий и сооружений определяется набором показателей, характеризующих критические условия возникновения

и развития процесса горения.

Показатели пожаро- и взрывоопасности веществ

1. Группа горючести. По горючести твёрдые (ТВ), жидкие (ЖВ) и газообразные (ГВ) вещества делят на негорючие (металлы, гипсовые и минераловатные плиты), трудногорючие, которые не горят после удаления источника зажигания (материалы, состоящие из несгораемых и сгораемых составляющих) и горючие, которые способны самовозгораться и продолжать гореть или тлеть после удаления источника огня.

33

Из группы горючих веществ выделяют легковоспламеняющиеся жидкости (ЛВЖ), у которых температура вспышки ниже 610С (бензин, ацетон) и горючие жидкости (ГЖ) с температурой вспышки более 61 0С (масло, мазут и пр.).

которой над поверхностью образуются пары и газы, способные вспыхивать от

источника зажигания, но из-за малой скорости их образования процесс горения не развивается.
Эта температура оценивается для ТВ и ЖВ.

3. Температура воспламенения - это самая низкая температура горючего вещества, при которой выделяются горючие пары и газы с такой скоростью, что после воспламенения от источника зажигания возникает горение.

4. Температура самовоспламенения - это такая температура, при которой возникает пламенное горение в отсутствии источника зажигания.

34

предел воспламенения (НКПВ) – это минимальная концентрация горючих газов и

паров воздухе, при которой они способны загораться и распространять пламя.

Верхний концентрационный предел воспламенения (ВКПВ) – это максимальная концентрация горючих газов и паров, при которой еще возможно распространение пламени.

35

Область, лежащая между НКПВ и ВКПВ называется областью воспламенения.

концентраций
Концентрация, %
Область безопасных концентраций
ВКПВ
НКПВ
А
Б
Область воспламенения
Давление, МПа

5 категорий:
А - взрывопожароопасные, в которых применяют

горючие газы с НКПВ < 10% и температурой вспышки не более 280С (лакокрасочные цеха).

Б – взрывопожароопасные, НКПВ > 10%; температура вспышки более 280C (помещения, в которых шлифуются и полируются изделия из магниевых сплавов, где проводится рассев порошков магния, алюминия и их сплавов и пр.).

В – пожароопасные, в которых обращаются горючие и трудногорючие жидкости, твердые вещества и материалы.

Г - производства, где обращаются негорючие вещества в горячем , раскаленном или расплавленном состоянии (литейные цеха).

Д - производства, где обрабатываются негорючие вещества и материалы в холодном состоянии (цеха холодной обработки металла).

37

и эксплуатации предприятий, дает возможность определить допустимую степень огнестойкости зданий,

их этажность, разрывы между ними.

По категории взрывопожароопасности и кубатуре здания определяют необходимое количество воды и средств для наружного и внутреннего тушения пожара, выбирают необходимые системы отопления, вентиляции, кондиционирования, водоснабжения, освещения, электрооборудования.

38

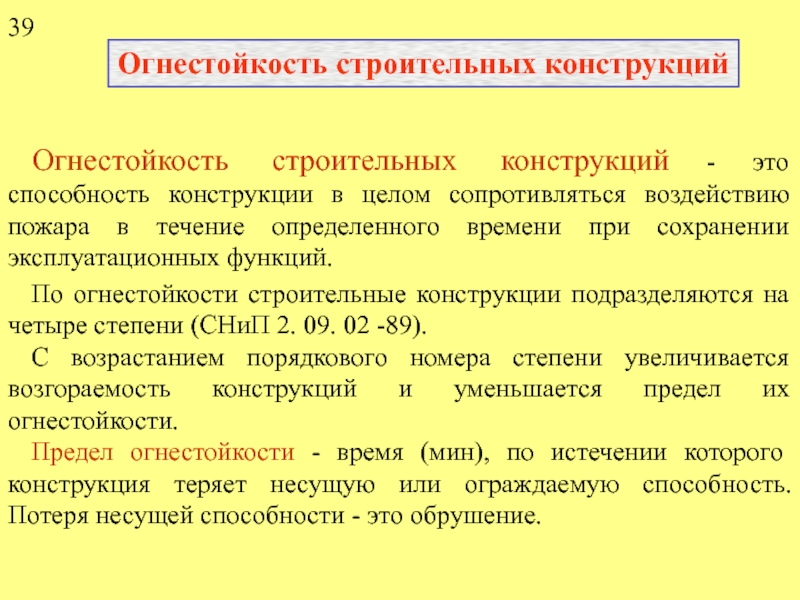

09. 02 -89).
С возрастанием порядкового номера степени увеличивается возгораемость

конструкций и уменьшается предел их огнестойкости.
Предел огнестойкости - время (мин), по истечении которого конструкция теряет несущую или ограждаемую способность. Потеря несущей способности - это обрушение.

Огнестойкость строительных конструкций - это способность конструкции в целом сопротивляться воздействию пожара в течение определенного времени при сохранении эксплуатационных функций.

Огнестойкость строительных конструкций

39

способности - прогрев до t°, превышение которой может вызвать самовоспламенение

веществ в соседних помещениях или образование в конструкциях сквозных отверстий или трещин, через которые могут проникать в соседние помещения продукты горения.
Сгораемые конструкции не обладают огнестойкостью.
Для здания I степени огнестойкости необходимо, чтобы предел огнестойкости несущих стен, лестничных клеток был не менее 120-ти мин, лестничных площадок и коридоров - не менее 60 мин, наружных стен и покрытий - не менее 30 мин.
Для здания II степени огнестойкости предел огнестойкости должен быть соответственно 90, 45, 30 мин.

40

защитой так, чтобы риск возникновения пожара не превышал 10-6 в

год.

Конструктивная пожарная защита

Предотвращение возникновения пожара

Ограничение распространения пожара

Создание условий безопасной эвакуации

Активная пожарная защита

Пожарная сигнализация

Средства тушения огня

41

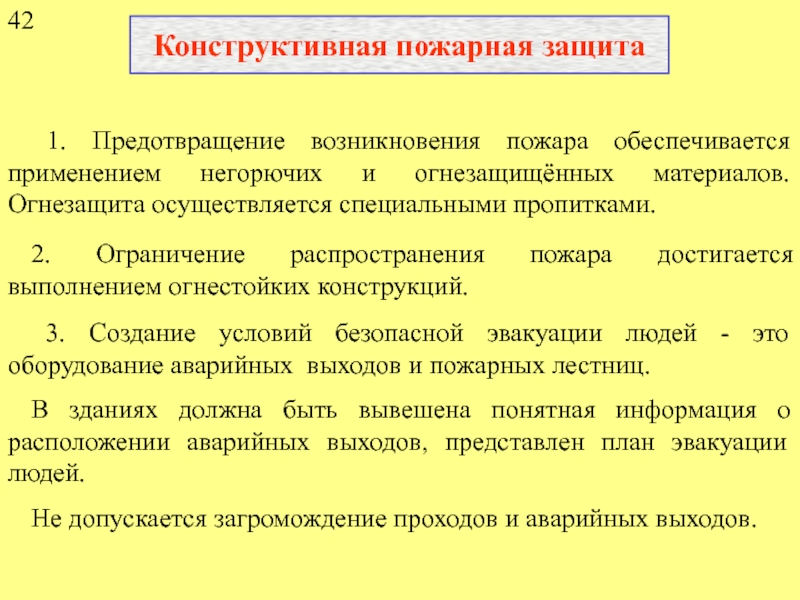

и огнезащищённых материалов. Огнезащита осуществляется специальными пропитками.
2. Ограничение распространения

пожара достигается выполнением огнестойких конструкций.

3. Создание условий безопасной эвакуации людей - это оборудование аварийных выходов и пожарных лестниц.
В зданиях должна быть вывешена понятная информация о расположении аварийных выходов, представлен план эвакуации людей.
Не допускается загромождение проходов и аварийных выходов.

42

и приёмные станции.
43
Пожарная сигнализация и связь – предназначены для

своевременного сообщения о начале загорания на объекте, вызова пожарных подразделений и управления их действиями при пожаре.
Для этих целей используют телефон, радио и другие электрические устройства.

способу включения извещателей ЭПС делятся на лучевые и шлейфовые.

или свет.
автоматический извещатель
ручной извещатель


45

воздействие (атака) на одну или несколько граней пожарного тетраэдра.
а

- охлаждение это атака на грань теплоты в по- жарном тетраэдре; б - тушение это отделение горючего вещества от кислорода; в - снижение концентра- ции кислорода это атака на грань кислорода; г - прерывания цепной реак- ции это атака на грань цепной реакции.

46

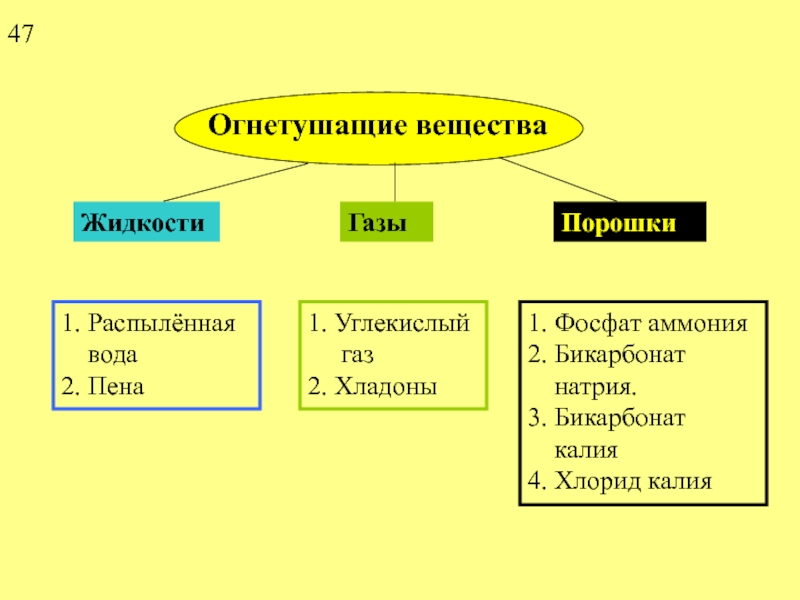

Хладоны
1. Фосфат аммония 2. Бикарбонат натрия. 3. Бикарбонат калия 4. Хлорид

калия

47

3. Первичные средства - огнетушители (химические пенные -

ОХП, воздушно-пенные – ОВП, углекислотные - ОУ, порошковые - ОП).

Огнетушители углекислотные: а, б, в -( ОУ-2, ОУ-5, ОУ-8); г, д - углекислотно-бромэтиловые (ОУБ-3А, ОУБ-7А).

48

1. Вода (оказывает охлаждающее и изолирующее действие).

ОУ

Длина струи -
2 - 3,5 м.
Время
действия -
20 - 40с.

ОУБ

Длина струи -
3 - 4,5 м.
Время
действия -
35 с.

действия -
60 – 65 с.
1- стальной корпус;
2 – колба с

кислотным зарядом;
3 – рукоятка;
4 – резиновый клапан;
5 – шток;
6 – пружина;
7 – спрыск;
8 – боковая ручка;
9 – эксцентрик;
10 – мембранный предохранитель.

1- баллон высокого давления;
2 – бронзовая мембрана;
3 – шток;
4 – пусковой рычаг;
5 – рукоятка;
6 – пергаментная мембрана;
7 – выкидная трубка;
8 – распылитель;
9 – раструб;
10 – кассета с сетками;
11 – пенообразователь;
12 – сифонная трубка.

49

маховичок; в - направить струю снегообразной углекислоты на пламя.
50

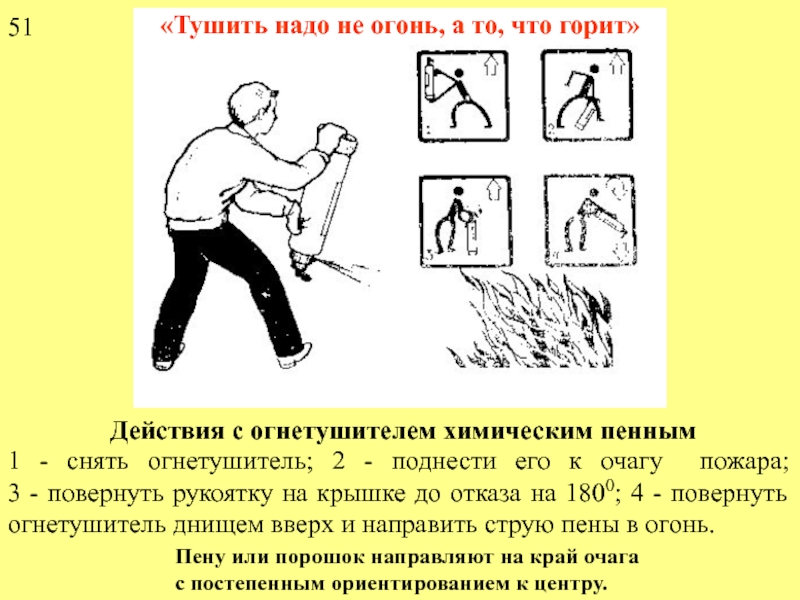

а)
б)
в)

поднести его к очагу пожара;

3 - повернуть рукоятку на крышке до отказа на 1800; 4 - повернуть огнетушитель днищем вверх и направить струю пены в огонь.

51

«Тушить надо не огонь, а то, что горит»

Пену или порошок направляют на край очага с постепенным ориентированием к центру.

автоматические (спринклерная и дренчерная).

Водяная система наиболее эффективна для тушения

древесины, ткани, бумаги.

Пенная система наиболее эффективна для тушения нефтепродуктов.

Углекислотные системы, в основном, используют для тушения нефтепродуктов и электроустановок.

52

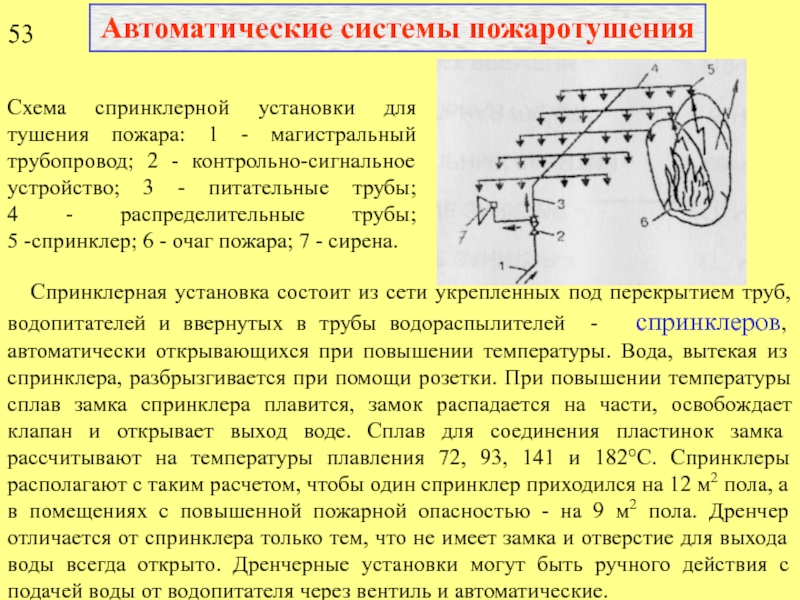

магистральный трубопровод; 2 - контрольно-сигнальное устройство; 3 - питательные трубы;

4 - распределительные трубы; 5 -спринклер; 6 - очаг пожара; 7 - сирена.

Спринклерная установка состоит из сети укрепленных под перекрытием труб, водопитателей и ввернутых в трубы водораспылителей - спринклеров, автоматически открывающихся при повышении температуры. Вода, вытекая из спринклера, разбрызгивается при помощи розетки. При повышении температуры сплав замка спринклера плавится, замок распадается на части, освобождает клапан и открывает выход воде. Сплав для соединения пластинок замка рассчитывают на температуры плавления 72, 93, 141 и 182°С. Спринклеры располагают с таким расчетом, чтобы один спринклер приходился на 12 м2 пола, а в помещениях с повышенной пожарной опасностью - на 9 м2 пола. Дренчер отличается от спринклера только тем, что не имеет замка и отверстие для выхода воды всегда открыто. Дренчерные установки могут быть ручного действия с подачей воды от водопитателя через вентиль и автоматические.

- насадок; 2, 4 - рычаги; 3 - легкоплавкий замок;

5 - распылитель; 6 - клапан.

54

тушении огня.
55

дыхательное устройства ПДУ-3 предназначены для защиты органов дыхания и зрения

человека от окружающей среды с недостатком или полным отсутствием кислорода, а также с содержанием опасных химических веществ. Кислород для дыхания выделяется внутри аппаратов.



СПИ-20 ПДУ-3



Самоспасатель изолирующий СПИ-20 (СПИ-50)
Самоспасатель имеет универсальный защитный колпак, приспособленный для любых размеров головы и лица человека.
Технические характеристики:
-  Время защитного действия при эвакуации – не менее 20 мин. (для СПИ-50 – 50 мин.);
-  Время защитного действия в ожидании помощи – не менее 40 мин. (для СПИ-50 – -150 мин.);
-  Масса - не более 1,5 кг (для СПИ-50 – 2,5 кг);
-  Срок хранения – не менее 5 лет.


Портативное дыхательное устройство ПДУ-3
ПДУ-3 оснащено защитной лицевой маской.
Технические характеристики:
-  Время защитного действия при эвакуации – не менее 20 мин.;
-  Время защитного действия в ожидании помощи – не менее 70 мин.;
-  Масса - не более 1,3 кг.
-  Срок хранения – не менее 5 лет.


(число после аббревиатуры означает длину лестницы в метрах) обеспечивает возможность

экстренного спуска людей из окна (балкона, лоджии) здания на землю или на нижерасположенные этажи при возникновении чрезвычайной ситуации.

Комплект поставки ЛНС: лестница, карабин, анкер, рым-гайка, укладочная сумка (или металлический контейнер для хранения лестницы в месте навески - по отдельному заказу), паспорт.
Лестница состоит из двух гибких тетив (боковых тросов), изготовленных из стального оцинкованного каната, на которых закреплены металлические ступени. В верхней части лестницы тетивы сведены в трос, заканчивающийся петлей. Такая конструкция позволяет присоединять лестницу карабином не только к штатному узлу крепления (кольцу рым-гайки), но и к подходящему по размеру силовому элементу конструкции здания.
Ступени лестницы имеют улучшающее сцепление покрытие. Нижняя ступень имеет цветную окраску (красная или желтая) для удобства навески и складывания ЛНС.
На части ступеней с определенной периодичностью установлены пластмассовые упоры, предназначенные для отвода ЛНС от стены, что повышает безопасность и удобство спуска людей.
Скоба крепится на стене и предназначена для навески лестницы.
В режиме ожидания лестница в сложенном положении находится в укладочной сумке или металлическом контейнере.

Изготавливаются 8 типоразмеров лестницы.


Технические характеристики










ООО "Научно-производственное предприятие "Барьер-С"
105118, Москва, проспект Буденного, д.20, корп.1 Тел./факс: 365-05-88, 366-52-05 www

В режиме ожидания площадка, на которой закреплен контейнер со спасательным

рукавом, поднята и размещается в герметичной кабине, установленной на краю кровли здания. Для приведения устройства в рабочее положение достаточно открыть дверь кабины и нажать на пусковой рычаг. В результате площадка под действием собственного веса откидывается в горизонтальное положение, контейнер раскрывается и происходит разворачивание спасательного рукава в вертикальное положение.

СХЕМА УСТАНОВКИ ПРИМЕНЕНА В РУКАВНОМ СПАСАТЕЛЬНОМ УСТРОЙСТВЕ, СМОНТИРОВАННОМ НА ЗДАНИИ ЗАО «ГАЗОНЕФТЕХИМИЧЕСКАЯ КОМПАНИЯ» И ЖИЛОМ ЗДАНИИ В МОСКВЕ



Москва, проспект Буденного, д. 20, корп. 1
Тел./факс (495) 366-52-05, 365-05-88

Кабина

Пусковой рычаг

Тент

Поворотная площадка

Поворотная площадка поднята

Спасательный рукав

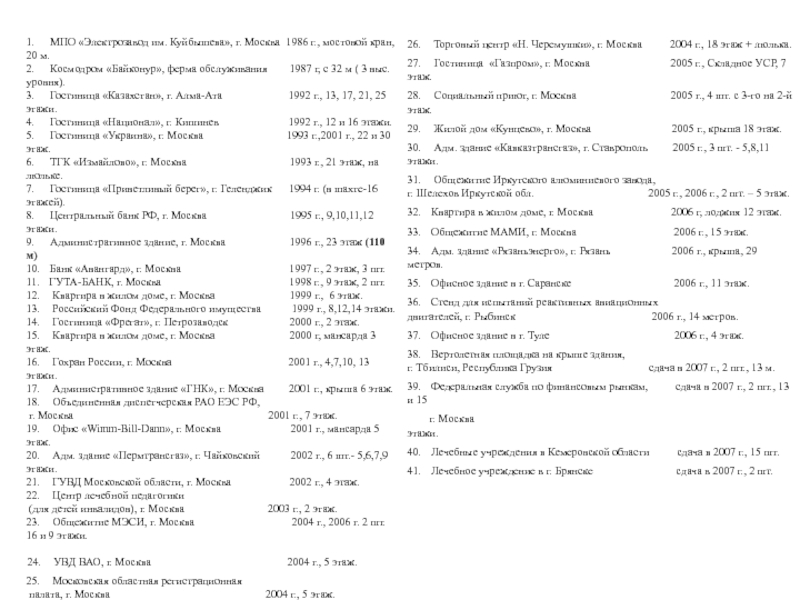

кран, 20 м.
2.        Космодром «Байконур», ферма обслуживания

1987 г, с 32 м ( 3 выс. уровня).
3.        Гостиница «Казахстан», г. Алма-Ата 1992 г., 13, 17, 21, 25 этажи.
4.        Гостиница «Национал», г. Кишинев 1992 г., 12 и 16 этажи.
5.        Гостиница «Украина», г. Москва 1993 г.,2001 г., 22 и 30 этаж.
6.        ТГК «Измайлово», г. Москва 1993 г., 21 этаж, на люльке.
7.        Гостиница «Приветливый берег», г. Геленджик 1994 г. (в шахте-16 этажей).
8.        Центральный банк РФ, г. Москва 1995 г., 9,10,11,12 этажи.
9.        Административное здание, г. Москва 1996 г., 23 этаж (110 м)
10.     Банк «Авангард», г. Москва 1997 г., 2 этаж, 3 шт.
11.     ГУТА-БАНК, г. Москва 1998 г., 9 этаж, 2 шт.
12.     Квартира в жилом доме, г. Москва 1999 г., 6 этаж.
13.     Российский Фонд Федерального имущества 1999 г., 8,12,14 этажи.
14.     Гостиница «Фрегат», г. Петрозаводск 2000 г., 2 этаж.
15.     Квартира в жилом доме, г. Москва 2000 г, мансарда 3 этаж.
16.     Гохран России, г. Москва 2001 г., 4,7,10, 13 этажи.
17.     Административное здание «ГНК», г. Москва 2001 г., крыша 6 этаж.
18.     Объединенная диспетчерская РАО ЕЭС РФ, г. Москва 2001 г., 7 этаж.
19.     Офис «Wimm-Bill-Dann», г. Москва 2001 г., мансарда 5 этаж.
20.     Адм. здание «Пермтрансгаз», г. Чайковский 2002 г., 6 шт.- 5,6,7,9 этажи.
21.     ГУВД Московской области, г. Москва 2002 г., 4 этаж.
22.     Центр лечебной педагогики (для детей инвалидов), г. Москва 2003 г., 2 этаж.
23.     Общежитие МЭСИ, г. Москва 2004 г., 2006 г. 2 шт. 16 и 9 этажи.

 24.     УВД ВАО, г. Москва 2004 г., 5 этаж.
25.     Московская областная регистрационная палата, г. Москва 2004 г., 5 этаж.

26.     Торговый центр «Н. Черемушки», г. Москва 2004 г., 18 этаж + люлька.
27.     Гостиница «Газпром», г. Москва 2005 г., Складное УСР, 7 этаж.
28.     Социальный приют, г. Москва 2005 г., 4 шт. с 3-го на 2-й этаж.
29.     Жилой дом «Кунцево», г. Москва 2005 г., крыша 18 этаж.
30.     Адм. здание «Кавказтрансгаз», г. Ставрополь 2005 г., 3 шт. - 5,8,11 этажи.
31.     Общежитие Иркутского алюминиевого завода, г. Шелехов Иркутской обл. 2005 г., 2006 г., 2 шт. – 5 этаж.
32.     Квартира в жилом доме, г. Москва 2006 г, лоджия 12 этаж.
33.     Общежитие МАМИ, г. Москва 2006 г., 15 этаж.
34.     Адм. здание «Рязаньэнерго», г. Рязань 2006 г., крыша, 29 метров.
35.     Офисное здание в г. Саранске 2006 г., 11 этаж.
36.     Стенд для испытаний реактивных авиационных двигателей, г. Рыбинск 2006 г., 14 метров.
37.     Офисное здание в г. Туле 2006 г., 4 этаж.
38.     Вертолетная площадка на крыше здания, г. Тбилиси, Республика Грузия сдача в 2007 г., 2 шт., 13 м.
39.     Федеральная служба по финансовым рынкам, сдача в 2007 г., 2 шт., 13 и 15
г. Москва этажи.
40.     Лечебные учреждения в Кемеровской области сдача в 2007 г., 15 шт.
41.     Лечебное учреждение в г. Брянске сдача в 2007 г., 2 шт.

гашения энергии падающего с высоты человека. Применение НСП допускается в

исключительных случаях при отсутствии или невозможности применения других средств спасения.

Рисунок 1

Выпускаемое НПП «Барьер-С» натяжное спасательное полотно рекомендовано к серийному производству Актом межведомственной комиссии от 30.06.1999 г.
НСП изготавливается по техническим условиям ТУ 4854-001-18713189-99, согласованным ГУГПС МВД России. В Госстандарте России ТУ зарегистрированы за № 200/023344.
Конструкция и технические характеристики НСП соответствуют требованиям Норм пожарной безопасности НПБ 303-2001 «Устройства спасательные прыжковые пожарные. Общие технические требования. Методы испытаний».

НСП состоит из полотнища, усиленного ленточным каркасом (рис. 2).
Полотнище изготовлено из технической ткани (ТУ 17-РСФСР-62-81-85-80). Ленточный каркас выполнен из ленты технической капроновой ЛТК 26-600 (ТУ 17-09-148-83).
Ширина лент каркаса – 26 мм.
Шаг между лентами каркаса – 500 мм.
По периметру НСП проходит опоясывающий ремень, изготовленный их ленты технической капроновой ЛТК 27-1200 (ТУ 17-09-148-83), соединенный с лентами каркаса и образующий вместе с ними петли для натяжения полотна операторами.
Ширина опоясывающего ремня – 26 мм.
Количество петель для натяжения полотна – 16.

Основные технические характеристики НСП:
1. Высота спасания – не более 8 м;
2. Максимальная масса человека, спасаемого с предельно допустимой высоты – 100 кг;
3. Габаритные размеры в рабочем состоянии – 3500 х 3500 мм;
4. Габаритные размеры в укладочной сумке- 900 х 550 х 300 мм;
5. Масса комплекта (НСП + сумка + паспорт) – не более 15 кг.
Примечание – предельно допустимая высота спасения ограничена физическими возможностями человека, а не прочностью НСП.

Цена НСП (с учетом НДС) по состоянию на 19.05.04 г. – 7500,08 рублей.

«НПП «Барьер-С»

105118, Москва, просп. Буденного, 20, корп. 1.
Тел./факс: (495) 366-52-05,

365-05-88.
www.barier-c.ru

КАНАТНО-СПУСКОВОЕ УСТРОЙСТВО «БАРС»

СЕРТИФИКАТ СООТВЕТСТВИЯ № РОСС RU. АЯ04. Н00998

Канатно-спусковое устройство «Барс» предназначено для спасения людей и спуска грузов из зданий, сооружений, подъемных кранов и т.д. при пожаре или других чрезвычайных ситуациях. «Барс» применяется в случаях, когда отсутствует возможность своевременного спуска людей в безопасную зону по штатным путям эвакуации.
«Барс» является спасательным устройством с автоматической регулировкой скорости спуска и не имеет наружных органов управления, что исключает «человеческий фактор» из критериев безопасности и не требует от пользователей каких-либо навыков и физической подготовки.
Несущим элементом «Барса» является стальной трос в синтетической оплетке. Концы троса, запасованного на шкивах тормозного блока, выходят из двух отверстий в нижней части корпуса. Спуски осуществляются поочередно (по принципу качелей) на обеих ветвях троса к которым прикреплены спасательные косынки, надеваемые на спускающихся.


электричества, воздействие которого на наземные объекты может проявляться в виде:
прямого

удара, вызывая разрушения;
взрыва, пожара;
электромагнитной и электростатической индукции;
заносов высоких потенциалов на металлические конструкции, сопровождающимся мощным электрическим разрядом.

Защита зданий и сооружений от прямых ударов молнии осуществляется с помощью молниеотводов различных систем. Молниеотвод состоит из приемника, токоотвода, соединяющего молниеприемник с заземлителем и заземлителя, через который ток молнии стекает в землю.

56

наиболее высокие и хорошо заземленные металлические сооружения. Низкие здания не

поражаются молнией, если они входят в зону защиты молниеотвода.
Для зданий и сооружений, не связанных с производством и хранением взрывчатых веществ, а также для линий электропередач и контактных сетей проектирование и изготовление молниезащиты выполняется согласно «Инструкции по устройству молниезащиты зданий и сооружений» РД 34.21.122-87.
Молниезащита подразделяется на три категории (I, II, III) в зависимости от назначения здания, среднегодовой продолжительности гроз, от прогноза на поражение здания.
По типу молниеприемников молниеотводы делятся - на стержневые и тросовые.
По количеству совместно действующих молниеотводов - на одиночные, двойные и многократные.

57

- в виде горизонтальных тросов (проводов), возвышающихся над защищаемым сооружением

и закрепленных на опорах, по которым прокладывают токоотводы.
Выбор той или иной системы молниеотвода определяется условиями, обеспечивающими достаточную защиту сооружения и экономию средств, конструктивными и архитектурными особенностями защищаемого здания.
Для расчета зоны защиты любого молниеотвода делаются определенные геометрические построения в удобном масштабе.
Схема построения зоны защиты стержневого одиночного молниеотвода высотой до 60 м:

58

в том же маштабе. Если все элементы здания находятся в

объёме контура с ломаной образующей BLK(KMC), то молниеотвод спроектирован правильно. В зону защиты рассматриваемого объекта могут попадать и прилегающие здания и сооружения.
