Слайд 1
ЛЕКЦИЯ № 6 (ф)
Тема: Биомеханика. Процессы пере-
носа в биологических систе-
мах (часть 2)
Слайд 2План лекции:
1.Основные понятия реологии. Меха-нические свойства биологических тканей
2. Механические и
электрические модели кровообращения
3. Работа и мощность сердца
4. Особенности движения крови
по ССС
5. Физические основы метода измерения давления крови

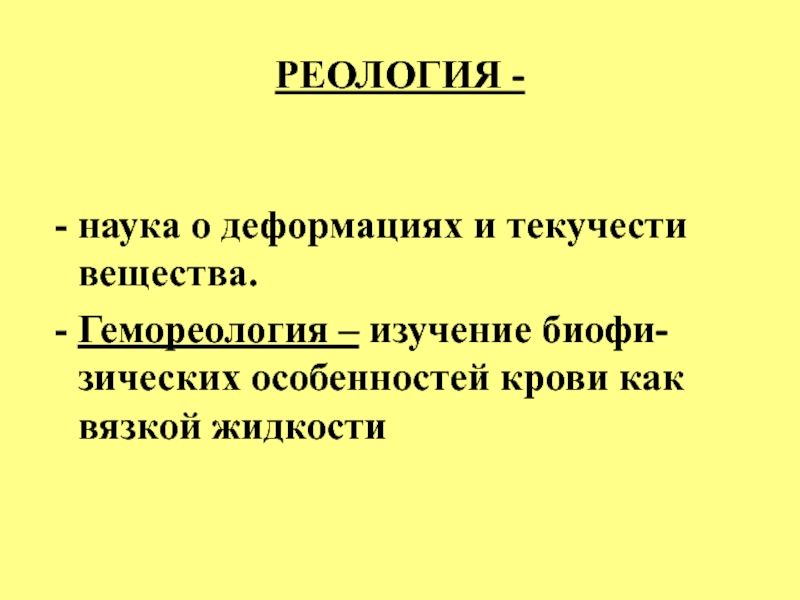

Слайд 3РЕОЛОГИЯ -
наука о деформациях и текучести вещества.
Гемореология – изучение биофи-зических
особенностей крови как вязкой жидкости

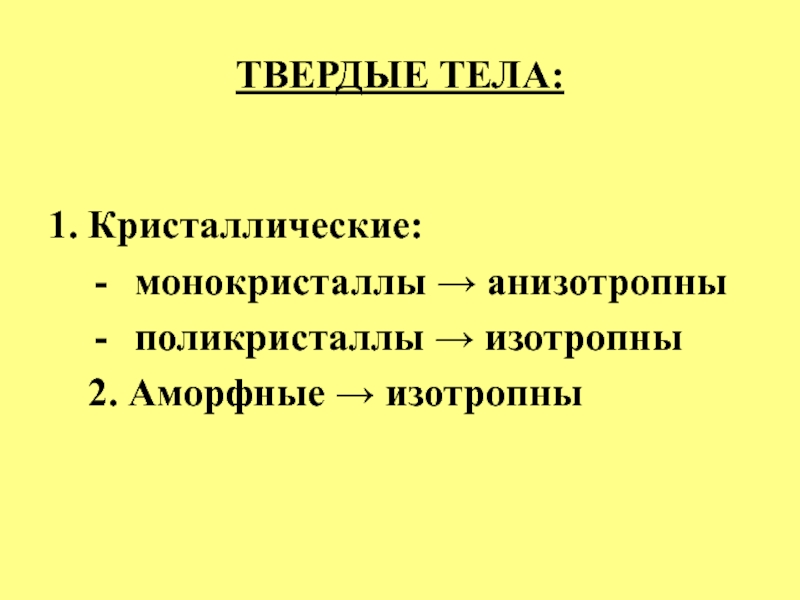

Слайд 4ТВЕРДЫЕ ТЕЛА:
1. Кристаллические:
монокристаллы → анизотропны
поликристаллы → изотропны
2. Аморфные
→ изотропны
Слайд 5ПОЛИМЕРЫ:
вещества, молекулы которых представляют собой длинные цепи,
составленные из большого числа атомов или атомных группировок, соединенных химическими
связями.

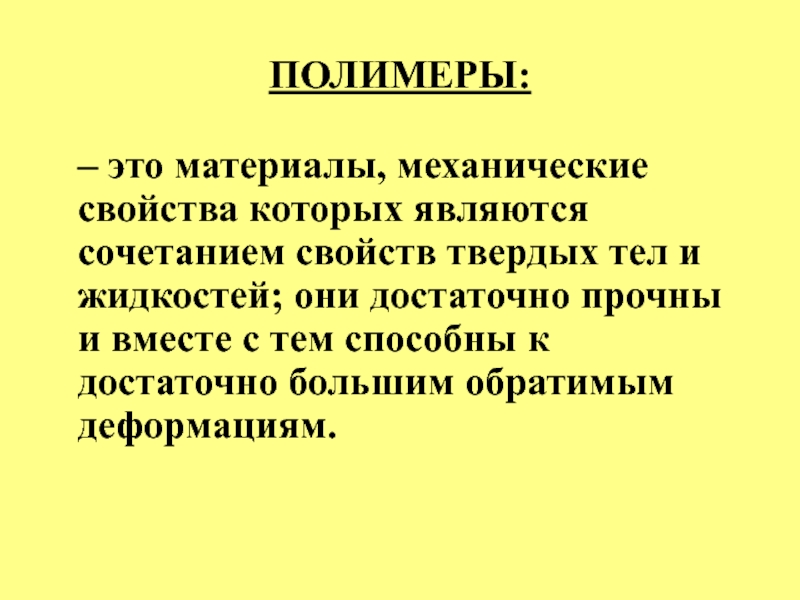

Слайд 6ПОЛИМЕРЫ:
– это материалы, механические свойства которых являются сочетанием
свойств твердых тел и жидкостей; они достаточно прочны и вместе
с тем способны к достаточно большим обратимым деформациям.
Слайд 7ПОЛИМЕРЫ:
все живые и растительные материалы: шерсть, кожа, рог,
волос, шелк, хлопок, а также синтетические материалы – синтет.каучук, пластмассы,
волокна и др.
Слайд 8ДЕФОРМАЦИЯ ПОЛИМЕРОВ:
вязкоупругая, т.е. сочетает вязкое течение и высокую
эластичность.
Мышцы, сухожилия, кровеносные сосуды, легочная ткань и др.
– вязкоупругие или упруговязкие системы.
Слайд 9РЕОЛОГИЧЕСКИЕ ДИАГРАММЫ:
модель упругого тела (упругой деформации) – пружина
• модель
вязкого тела – поршень, движущийся в цилиндре с вязкой жидкостью
Слайд 10Модель Максвелла
Модель Кельвина-Фойхта
Слайд 11МОДЕЛЬ МАКСВЕЛЛА:
1. При воздействии постоянной силой пружина упруго мгновенно
удлиняется до значения, опреде-ляемого законом Гука, а поршень движется с
постоянной скоростью до тех пор, пока действует сила (напряжение). Так реализуется на модели ползучесть материала.
Слайд 12МОДЕЛЬ МАКСВЕЛЛА:
2. Если быстро растянуть модель Максвелла и
закрепить это состояние, то деформация будет сохраняться. Пружина после быстрого
растяжения начнет сокращаться, вытягивая поршень. Со временем будет происходить релаксация, т. е. уменьшение (расслабление) напряжения.

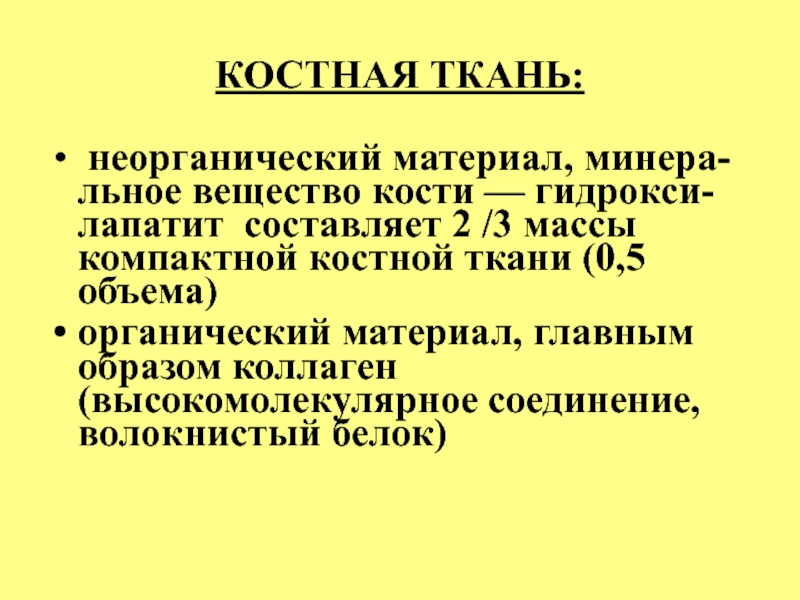

Слайд 13КОСТНАЯ ТКАНЬ:
неорганический материал, минера-льное вещество кости — гидрокси-лапатит составляет
2 /3 массы компактной костной ткани (0,5 объема)
органический материал, главным
образом коллаген (высокомолекулярное соединение, волокнистый белок)
Слайд 15КОЖА:
состоит из волокон коллагена, эластина (так же как
и коллаген, волокнистый белок) и основной ткани — матрицы. Коллаген
составляет около 75% сухой массы, а эластин — около 4% .
Слайд 16МЫШЦЫ:
соединительная ткань, состоящая из волокон коллагена и
эластина. Поэтому механические свойства мышц подобны механическим свойствам полимеров.

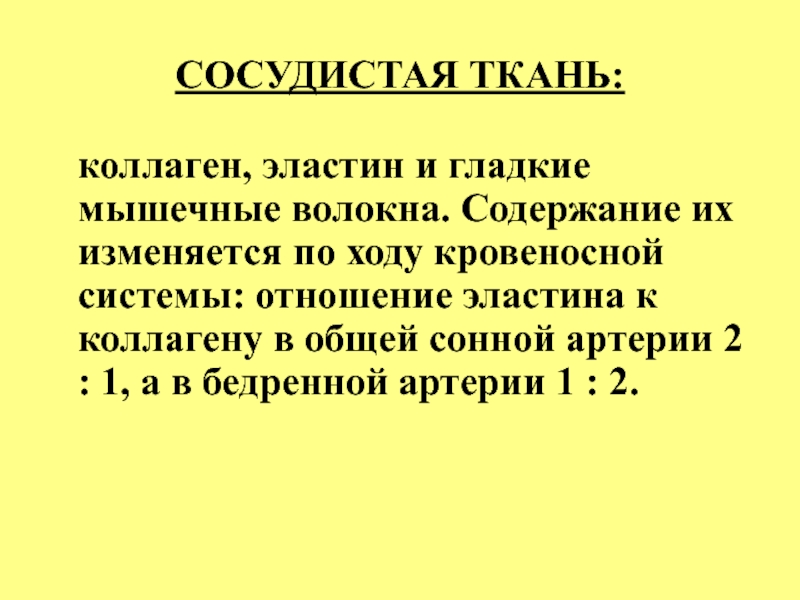

Слайд 17СОСУДИСТАЯ ТКАНЬ:
коллаген, эластин и гладкие мышечные волокна. Содержание
их изменяется по ходу кровеносной системы: отношение эластина к коллагену
в общей сонной артерии 2 : 1, а в бедренной артерии 1 : 2.
Слайд 19МОДЕЛЬ ФРАНКА:
1 – упругая камера (крупные артерии)→ цилиндр с поршнем,
который соединен с упругой пружиной;
2 – жесткая трубка (периферические сосуды);
3
– клапан;
4 – насос (левый желудочек сердца).
Слайд 21ЭЛЕКТРИЧЕСКАЯ МОДЕЛЬ ССС:
U – источник переменного тока (сердце);
B – выпрямитель
(клапан сердца);
L – индуктивность ( инерционные свойства крови);
R– переменное
сопротивление (периферические сосуды);
C – переменная емкость (эластич-ные свойства сосудов:аорта, арте-рии).
Слайд 22ПУЛЬСОВАЯ ВОЛНА:
распространяющаяся по аорте и артериям волна
повышенного давления, вызванная выбросом крови из левого желудочка в период
систолы
Слайд 23Изменение ср.давления и скорости кровотока в зависимости от типа сосудов
Слайд 24Работа и мощность сердца:
А1 =Fl= рSl = pVу – работа
по нагне-танию крови в аорту
А2 = mυ²/2 =
ρ Vуυ²/2 – работа на сообщение крови ускорения
Ал= А1 + А2 = PVу + ρVу υ²/2 – работа левого желудочка
А = Ал + 0,2Ал = 1,2 (pVу + ρVу υ²/2)

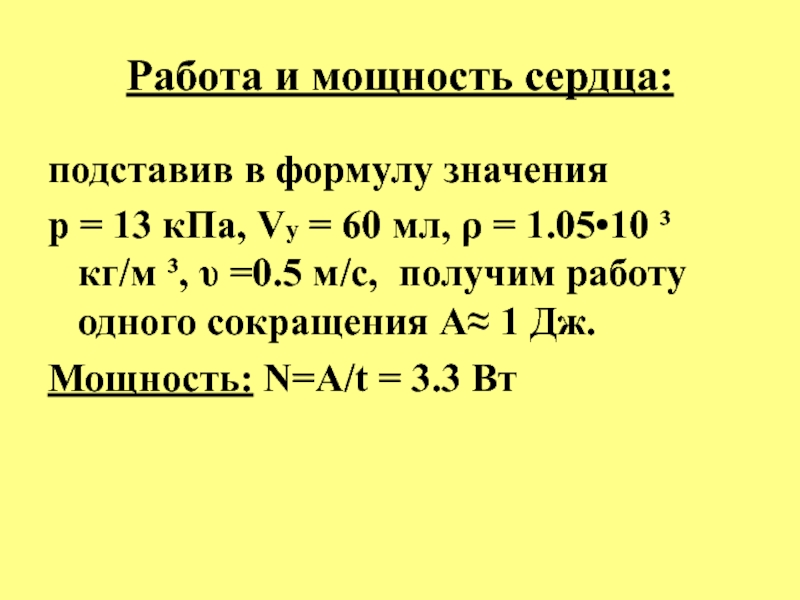

Слайд 25Работа и мощность сердца:
подставив в формулу значения
р = 13
кПа, Vу = 60 мл, ρ = 1.05•10 ³ кг/м
³, υ =0.5 м/с, получим работу одного сокращения А≈ 1 Дж.
Мощность: N=A/t = 3.3 Вт
Слайд 26Особенности движения крови по ССС:
а) по мере удаления от сердца
сосуды конусообразно сужаются. Степень конусности зависит не только от месторасположения
сосуда, но и от индивидуальных особенностей анатомического строения;
Слайд 27Особенности движения крови по ССС:
б) кровеносная система обладает многообразной
разветвленностью сосудов, при этом общее поперечное сечение сосудов артериального русла
возрастает по мере удаления от сердца;
Слайд 28Особенности движения крови по ССС:
в) сосуды кровеносной системы обладают
различной упругостью. Стенки всех сосудов имеют сходное строение и состоят
из одних и тех же материалов, но пропорции их различны в разных отделах кровообращения;
Слайд 29Особенности движения крови по ССС:
г) во всей системе кровообращения
движение крови является неустановившемся течением, поэтому для понимания физической картины
необходимо учитывать мгновенные значения расхода или скорости крови;

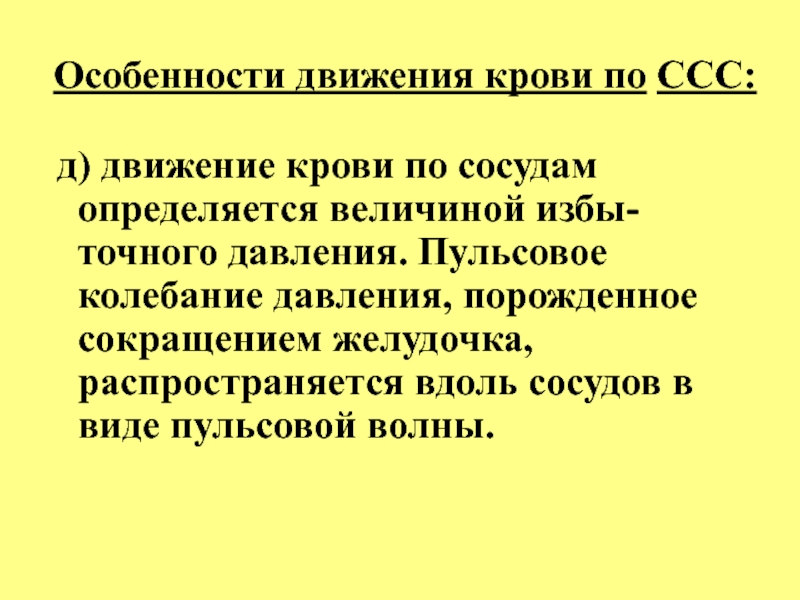

Слайд 30Особенности движения крови по ССС:
д) движение крови по сосудам
определяется величиной избы-точного давления. Пульсовое колебание давления, порожденное сокращением желудочка,
распространяется вдоль сосудов в виде пульсовой волны.

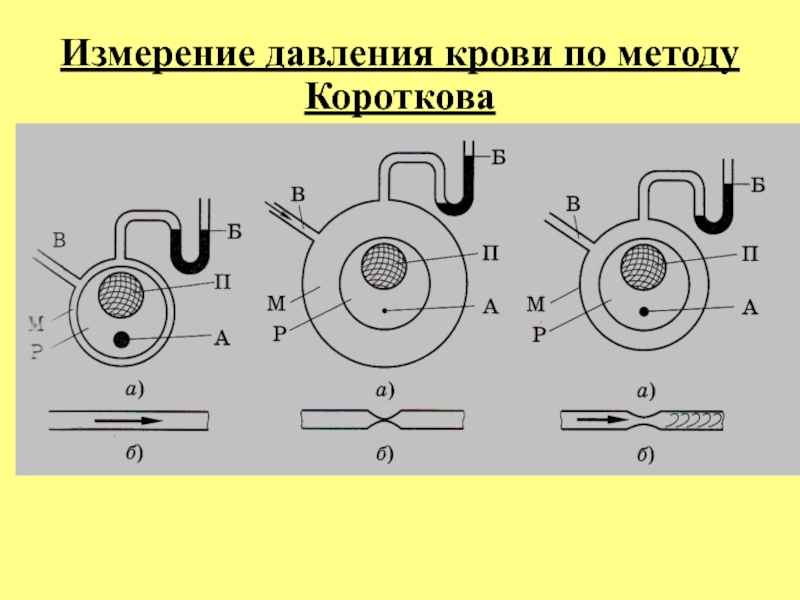

Слайд 31Измерение давления крови по методу Короткова
