Лекція 7 - Цифрова система комутації EWSD

EWSD. Призначення блоків.
Архітектура комутаційного поля SN в залежності від ємності.

цифрова система комутації EWSD.

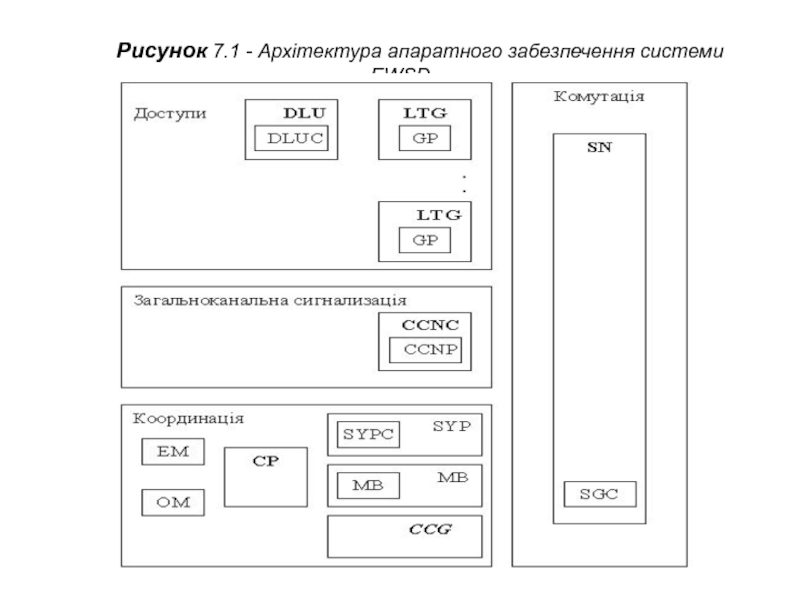

фізичні елементи системи. У сучасній комутаційній системі, такій як ЕWSD,

апаратне забезпечення є модульним, надійним, гнучким і високоякісним. Архітектура апаратного забезпечення дозволяє мати багато гнучких комбінацій підсистем і має чітко визначені інтерфейси.
Апаратні засоби ЕWSD підрозділяються на п’ять головних підсистем. До них відносяться:
цифровий абонентський блок (DLU);
лінійна група (LTG);
комутаційне поле (SN);
керуючий пристрій мережі сигналізації по загальному каналу (ССNС);
координаційний процесор (СР).

і лінійними групами (LTG). Керуючий пристрій мережі по загальному каналу

сигналізації (ССNС) функціонує як транзитний вузол сигнального графіку (МТР) системи сигналізації №7. Функція комутаційного поля (SN) полягає у встановленні з'єднань між абонентськими і з'єднувальними лініями відповідно до вимог абонентів. Пристрої керування підсистемами незалежно один від одного виконують практично всі задачі, що виникають у їх зоні (наприклад, лінійні групи займаються прийомом цифр, реєстрацією врахування вартості телефонних розмов, спостереженням і іншими функціями). Тільки для системних і координаційних функцій, таких як, наприклад, вибір маршруту, їм потрібна допомога координаційного процесора (СР).

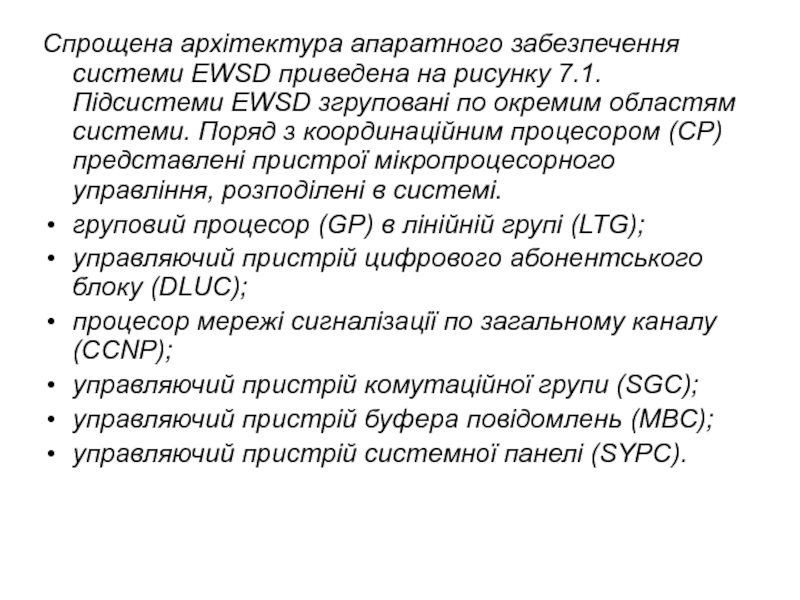

Підсистеми EWSD згруповані по окремим областям системи. Поряд з координаційним

процесором (СР) представлені пристрої мікропроцесорного управління, розподілені в системі.
груповий процесор (GP) в лінійній групі (LTG);
управляючий пристрій цифрового абонентського блоку (DLUС);
процесор мережі сигналізації по загальному каналу (ССNР);
управляючий пристрій комутаційної групи (SGC);
управляючий пристрій буфера повідомлень (MBC);
управляючий пристрій системної панелі (SYPC).

дуже потужним комутаційним полем SN. Завдяки високій якості система SN

може виконувати комутацію з'єднань різноманітних типів (наприклад: телефонний, телеграфний, факсимільний, передача даних і ін.). Структура комутаційного поля дозволяє робити ступінчате нарощування комутаційної матриці від малих ємностей (тобто з невеликою кількістю LTG для малих і кінцевих станцій 63 LTG) до великих ємностей опорно - транзитних станцій і комутаційних вузлів (504 LTG ).

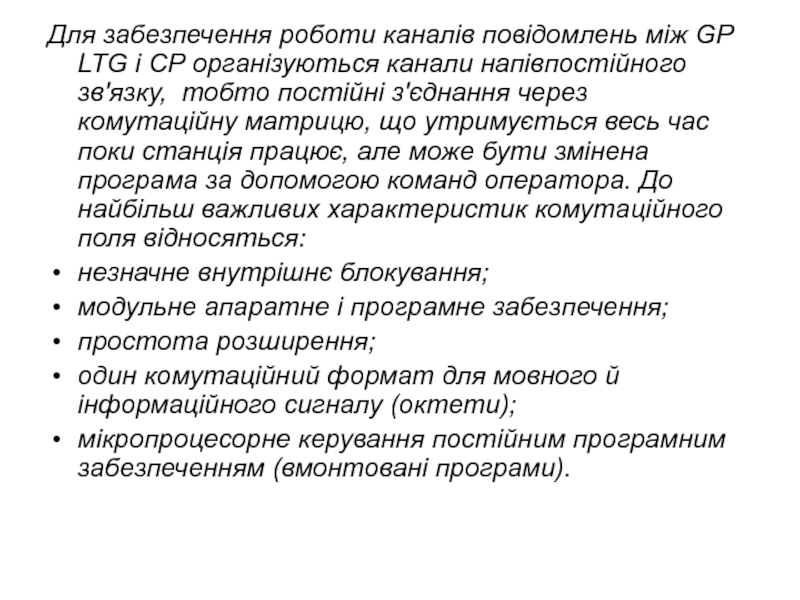

організуються канали напівпостійного зв'язку, тобто постійні з'єднання через комутаційну матрицю,

що утримується весь час поки станція працює, але може бути змінена програма за допомогою команд оператора. До найбільш важливих характеристик комутаційного поля відносяться:
незначне внутрішнє блокування;
модульне апаратне і програмне забезпечення;
простота розширення;
один комутаційний формат для мовного й інформаційного сигналу (октети);
мікропроцесорне керування постійним програмним забезпеченням (вмонтовані програми).

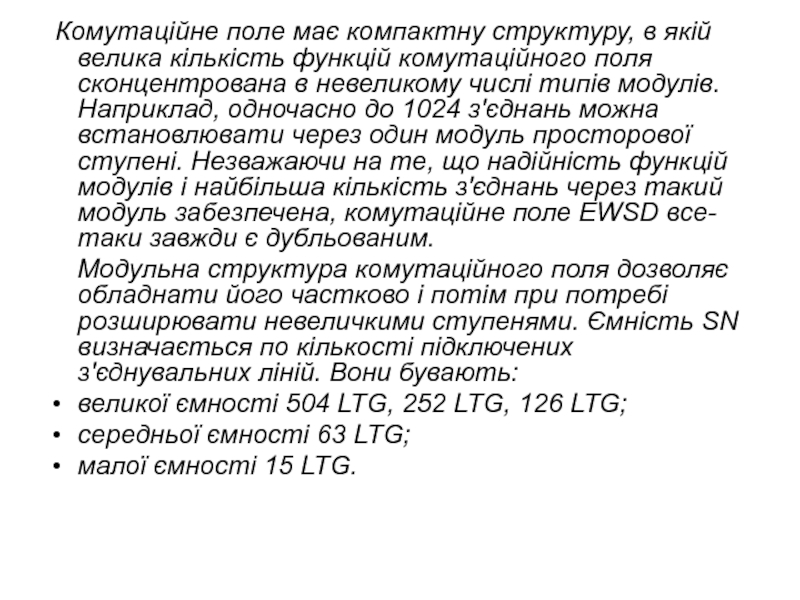

функцій комутаційного поля сконцентрована в невеликому числі типів модулів. Наприклад,

одночасно до 1024 з'єднань можна встановлювати через один модуль просторової ступені. Незважаючи на те, що надійність функцій модулів і найбільша кількість з'єднань через такий модуль забезпечена, комутаційне поле EWSD все-таки завжди є дубльованим.
Модульна структура комутаційного поля дозволяє обладнати його частково і потім при потребі розширювати невеличкими ступенями. Ємність SN визначається по кількості підключених з'єднувальних ліній. Вони бувають:
великої ємності 504 LTG, 252 LTG, 126 LTG;
середньої ємності 63 LTG;
малої ємності 15 LTG.

та малої ємності використовується триланкова структура: Чп-П-Чп.

кожне 8-бітове кодове слово у вхідній лінії, що надходить до

комутаційного поля, може переключатися на будь-який часовий інтервал у вихідній лінії (вихід комутаційного поля).

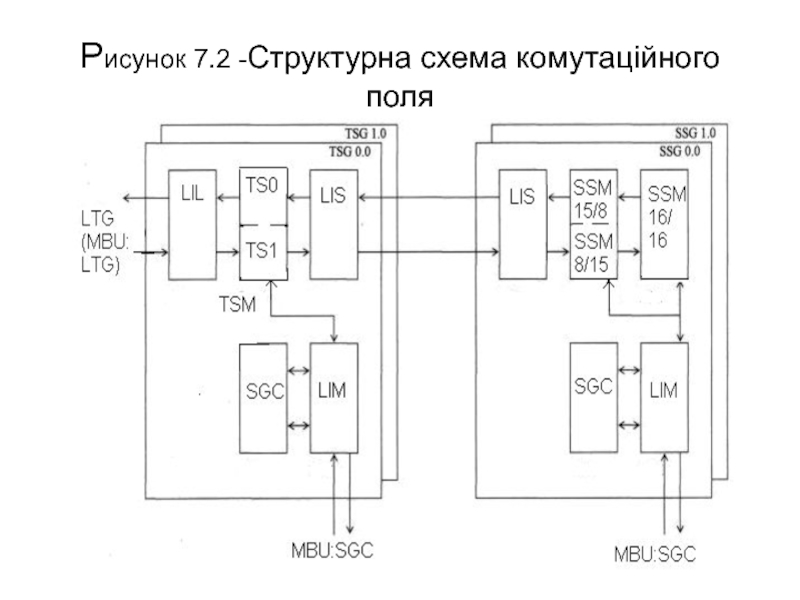

Вхідні часові ступені (TSI), вихідні часові ступені (TSO) розміщені попарно на загальних модулях часової ступені (TSM). Кожний блок у комутаційній ступені Т і S являє собою модуль часової ступені (TSM) або модуль просторової ступені (SSM).

модуль часової комутації;
LIS – інтерфейс між TS та просторовим комутатором

SSM;
SSM 15/8 – просторовий комутатор на 15 входів та 8 виходів;
SSM 16/16 – просторовий комутатор на 16 входів та 16 виходів;
LIM – інтерфейс між просторовим комутатором та керуючими пристроями;
SGC – керуючий пристрій SN.
