МАГИСТРАЛЬНО-МОДУЛЬНЫЙ ПРИНЦИП ПОСТРОЕНИЯ КОМПЬЮТЕРА
Содержание
- 1. МАГИСТРАЛЬНО-МОДУЛЬНЫЙ ПРИНЦИП ПОСТРОЕНИЯ КОМПЬЮТЕРА
- 2. М А Г И С Т Р
- 3. Магистраль (шина FSB) Шина данныхШина адресаШина управленияПередача
- 4. Цель урока: научиться «читать» материнскую плату
- 5. Системная (материнская) платаРазъём для установки процессораСлоты для
- 6. Системная (материнская) платаCPUCPURAMRAMС. мостЮ. мостЮ. мостPCI-ExpressAGPPCIPCIIDEIDESATASATA

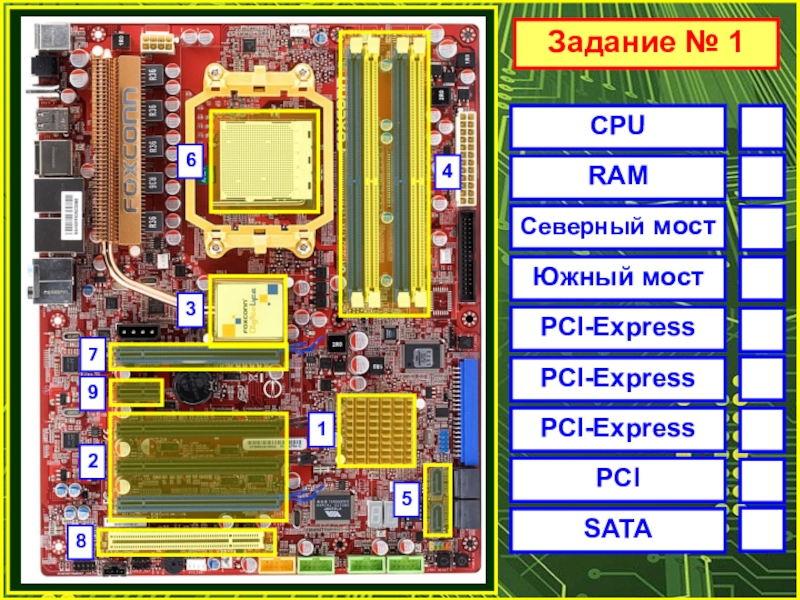

- 7. Задание № 1124635897CPURAMСеверный мостЮжный мостPCI-ExpressPCI-ExpressPCI-ExpressPCISATA

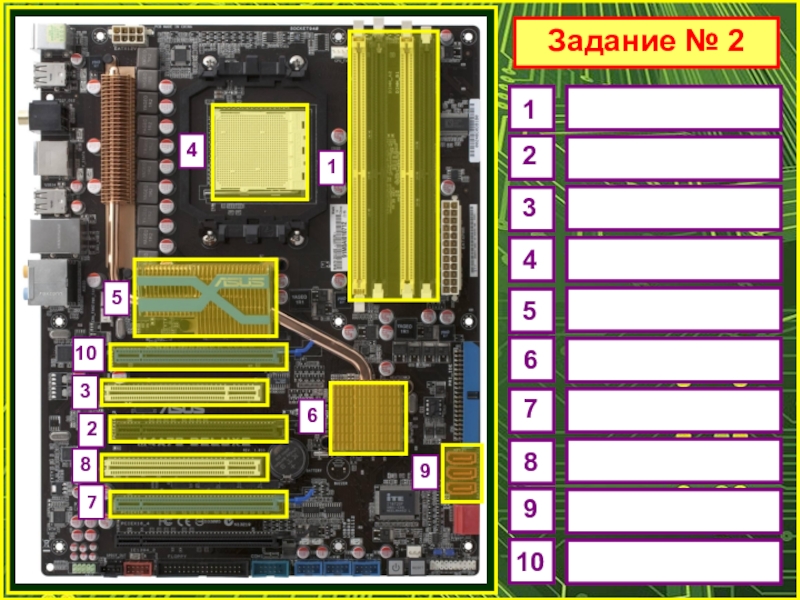

- 8. Задание № 2124635897 12345678910 10
- 9. Порты системной (материнской) платыPS/2COMLPTVGAUSB 2.0RG-45 (LAN)AUDIOHDMIDVIUSB 3.0OPTICALIEEE 1394e-SATA
- 10. Пропускная способностьПропускная способностьРазрядностьЧастота = *Бит/сБитыГц (1/с) =
- 11. Пропускная способностьCPURAMСеверный мостЮжный мостPCI-ExpressPCISATAСистемная шинаШина памятиPCI-ExpressIDEAudioLANUSBCOM, LPTPS/2USBAGP
- 12. Скачать презентанцию

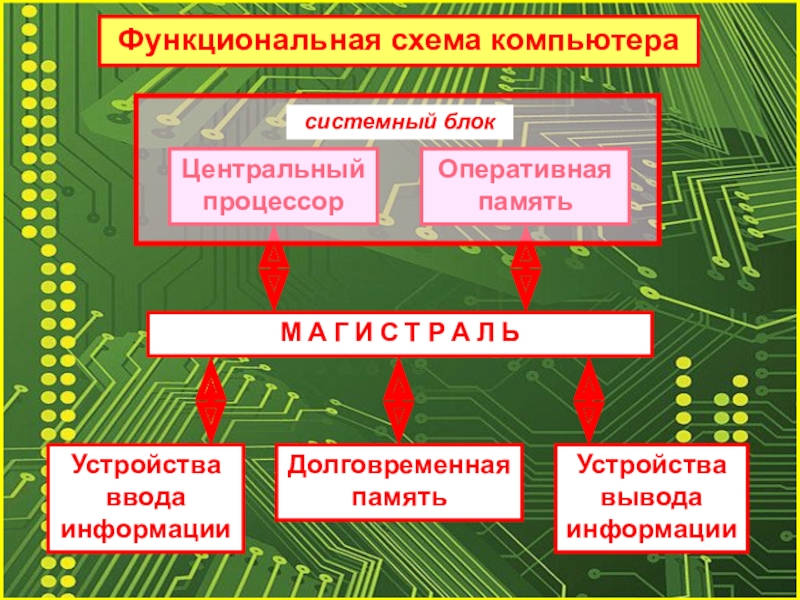

М А Г И С Т Р А Л ЬЦентральный процессорОперативная памятьДолговременная памятьУстройства ввода информацииУстройства вывода информацииФункциональная схема компьютерасистемный блок
Слайды и текст этой презентации
Слайд 3Магистраль (шина FSB)
Шина данных
Шина адреса
Шина управления
Передача данных между устройствами
компьютера
Выбор устройства или ячейки памяти
Передача управляющих сигналов
Разрядность равна разрядности процессора
– количеству двоичных разрядов (бит), обрабатываемых процессором за один тактУ
У
П
У
Разрядность определяет объём адресуемой памяти; N=2I, где I – разрядность, а N – объём адресуемой памяти
64 бит
64 бит
N=264=18446744073709551616 ячеек; Iоп=Iяч*N ≈ 17 млрд. Гбайт
У
У

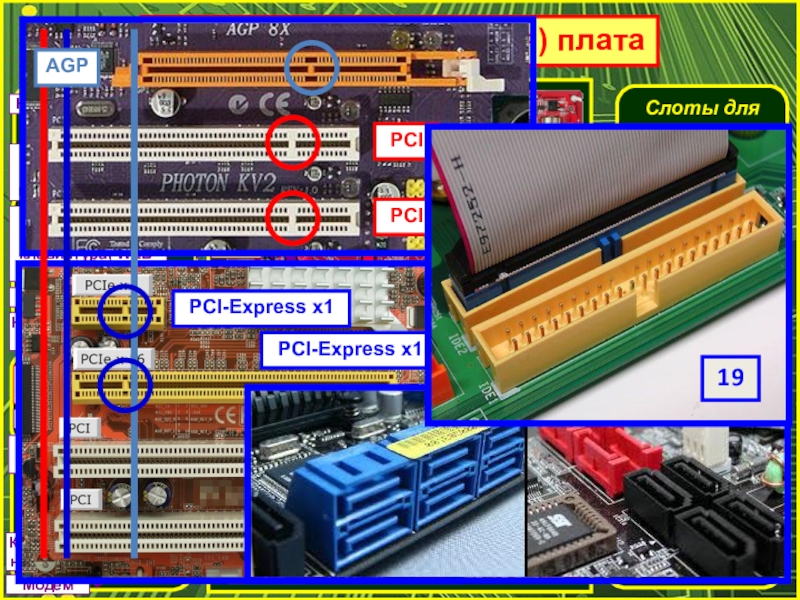

Слайд 5Системная (материнская) плата
Разъём для установки процессора
Слоты для установки оперативной памяти
Слоты
для установки контроллеров внешних устройств
Слот для установки видеокарты
«Северный мост» –
контроллер оперативной памяти и видеопамяти«Южный мост» – контроллер внешних устройств
CPU
RAM
Северный мост
Южный мост
PCI-Express
PCI
SATA
Системная шина
Шина памяти
Видеоплата
Монитор, проектор
PCI-Express
Сетевая карта
Звуковая плата
Контроллер IEEE 1394
Модем
Колонки и наушники
Цифровая видеокамера
Жёсткий магнитный диск, DVD-дисковод
IDE
Жёсткий магнитный диск, DVD-дисковод
Audio
LAN
USB
COM, LPT
PS/2
Клавиатура, мышь
Принтер (LPT), мышь, модем, клавиатура (COM)
Принтер, мышь, модем, сканер, клавиатура, WEB-камера и др.
Модем
Колонки, наушники, микрофон
USB
Передняя панель корпуса
TV-тюнер
TV-кабель
AGP
Чипсет
PCI
PCI
PCI-Express x16
PCI
PCI
PCI-Express x1
AGP
19
Слайд 6Системная (материнская) плата
CPU
CPU
RAM
RAM
С. мост
Ю. мост
Ю. мост
PCI-Express
AGP
PCI
PCI
IDE
IDE
SATA
SATA

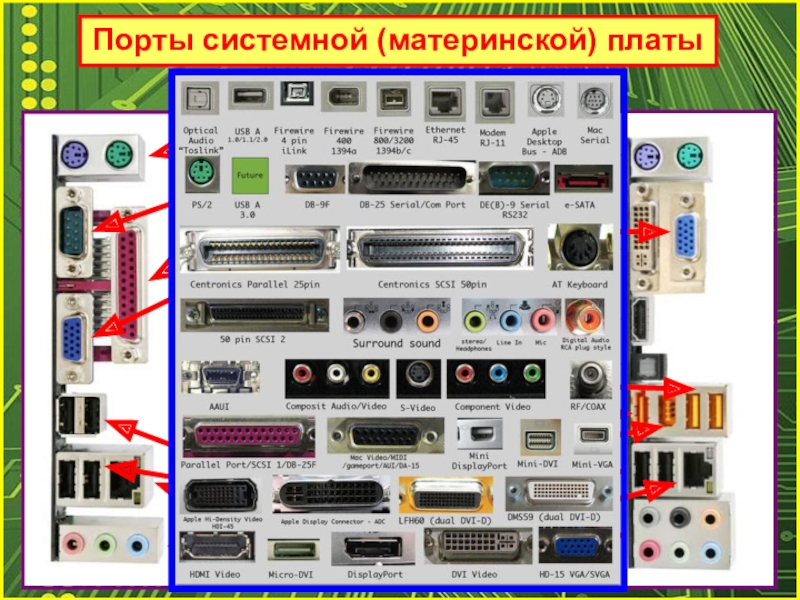

Слайд 9Порты системной (материнской) платы
PS/2
COM
LPT
VGA
USB 2.0
RG-45 (LAN)
AUDIO
HDMI
DVI
USB 3.0
OPTICAL
IEEE 1394
e-SATA
Слайд 10

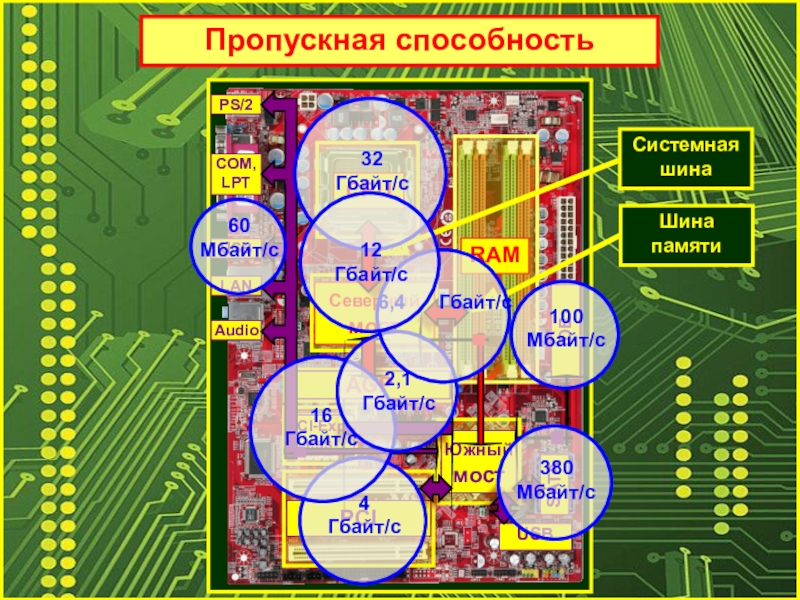

Пропускная способность
Пропускная способность
Разрядность
Частота
=
*
Бит/с
Биты
Гц (1/с)
=
*

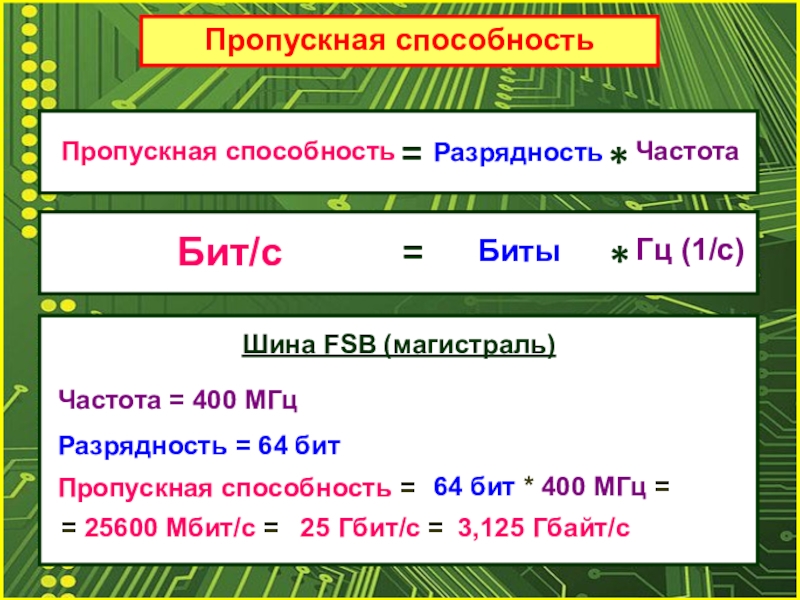

Шина FSB (магистраль)
Частота
= 400 МГц
Разрядность = 64 бит
Пропускная способность =
64 бит *
400 МГц == 25600 Мбит/с =
25 Гбит/с =
3,125 Гбайт/с
Слайд 11Пропускная способность
CPU
RAM
Северный мост
Южный мост
PCI-Express
PCI
SATA
Системная шина
Шина памяти
PCI-Express
IDE
Audio
LAN
USB
COM, LPT
PS/2
USB
AGP
