Флуоресцентная визуализация (FLIM) - это метод, который измеряет сразу карты амплитуды и времени затухания флуоресцентного излучения образца после возбуждения с очень короткими импульсами ультрафиолетового (УФ) света.Метод неразрушающего анализа и контроляМетод in
Слайды и текст этой презентации
Слайд 1Метод анализа времени жизни флуоресценции(Fuorescence life-time imaging) и его применение
для анализа скульптурных памятников и произведений настенной живописи
Гр. РЖ-21
Слайд 2
Флуоресцентная визуализация (FLIM) - это метод, который измеряет сразу карты
амплитуды и времени затухания флуоресцентного излучения образца после возбуждения с
очень короткими импульсами ультрафиолетового (УФ) света.Метод неразрушающего анализа и контроля
Метод in situ( на месте)
Метод визуализации
Особенно подходит для изучения органических соединений
Слайд 3Принципиальная схема экспериментальной установки флуоресценции: лазеры, импульсные N2-лазеры; БС, светоделитель;
L, фокусирующая линза; F1, кварцевое волокно; F2, жгут из кварцевого
волокна, ICCD, усиленная по времени камера; ТР, оптические триггерные схемы; Генераторы задержки, генераторы задержки; S, образец; ПК, персональный компьютер
Слайд 4Анализ фрески церкви Коллегиата Кастильоне-Олона(Варезе, Италия)
FLIM-анализ окрашенной поверхности. Карта амплитуд
флуоресценции, карта времени жизни флуоресценции, карта HSV
Изображение разрушенного красочного слоя
Слайд 5Графики ОМА пластыря и круглого пятна: нормализованная амплитуда флуоресценции; каждый
амплитудный спектр был нормализован до своего пикового значения. б время
жизни флуоресценции; указано среднее время жизни в спектральной области пика излучения.ИК-спектры FTIR: фрагмент гипса в пеллет-кальците KBr, гипс, силикаты, поливинилацетат; b нерастворимый остаток после того, как 0,3 М HCl нанесен на казеинат кальция алмазной клетки, поливинилацетат
Нормализованные спектры флуоресценции трех образцов: гипса G, казеината кальция CC и поливинилацетата PVA. Каждый амплитудный спектр был нормализован до своего пикового значения.
Слайд 6FLIM-анализ окрашенной поверхности. Карта амплитуды флуоресценции, карта времени жизни флуоресценции,
карта HSV.
Изображение головы младенца Иисуса
Слайд 7Графики OMA двух разных гало: (а)-нормализованная амплитуда флуоресценции; каждый амплитудный
спектр был нормализован к своему пиковому значению. (б)- время жизни
флуоресценции

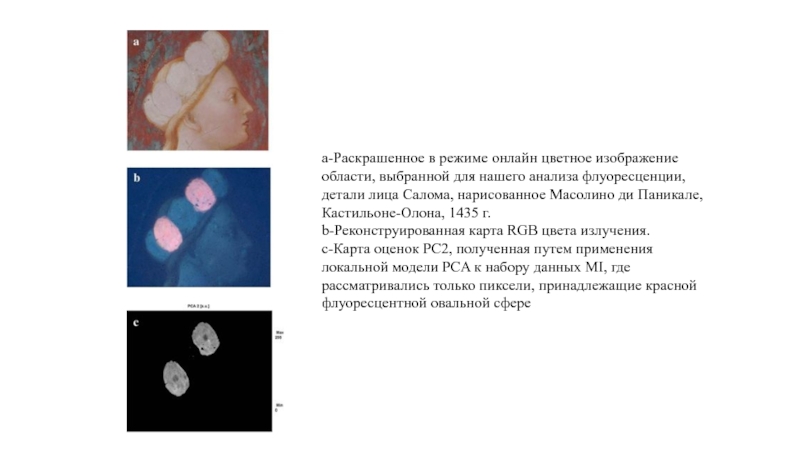

Слайд 8а-Раскрашенное в режиме онлайн цветное изображение области, выбранной для нашего
анализа флуоресценции, детали лица Салома, нарисованное Масолино ди Паникале, Кастильоне-Олона,
1435 г.b-Реконструированная карта RGB цвета излучения.
c-Карта оценок PC2, полученная путем применения локальной модели PCA к набору данных MI, где рассматривались только пиксели, принадлежащие красной флуоресцентной овальной сфере
Слайд 9Исследования статуи Давида Микеланджело
Спектры флуоресценции, нормированные к пиковому значению: (а)
карьерного образца каррарского мрамора; (б) поверхность Давида близко к мочке
правого уха; и (в) внутренняя поверхность небольшого фрагмента Давида. Образец каррарского мрамора показывает флуоресцентное излучение, достигающее максимума на более низкой длине волны по сравнению с излучением, исходящим от мрамора Давида.
Слайд 10Флуоресцентный анализ, выполненный на правом предплечье Дэвида: (а) цветное изображение
местности; (б) карта времени жизни флуоресценции; и (c) карта амплитуды
флуоресценции.Фурье-ИК-спектр микрообразца, собранного на обратной стороне скульптуры; пики поглощения пчелиного воска (2955, 2918, 2850, 1742, 1468, 1379, 1175, 1100 и 722 см21) и Whewellite (моногидрат оксалата кальция, 1631, 1316 и 780 см21) очевидны
Слайд 11Флуоресцентный анализ, выполненный на тыльной стороне левой руки Давида
Спектры флуоресценции,
нормализованные к пиковому значению, взятому (а) на тыльной стороне левой
руки Дэвида и (б) на месте флуоресценции на правом предплечьеФлуоресцентный анализ, выполненный на задней части левого бедра
FT-ИК-спектр коричневатых отложений
Слайд 12Флуоресцентный анализ, выполненный на нижней части лица Дэвида: (а) цветное
изображение местности; (б) карта HSV ; и (c) спектры флуоресценции,
показывающие различную природу пятен на губах и под ноздрями.Флуоресцентный анализ, выполненный во время теста очистки, проведенного на левой голени: (а) цветное изображение области; и карта времени жизни флуоресценции (б) до и (в) после очистки. Увеличение времени жизни флуоресценции после очистки указывает на то, что некоторые неорганические отложения были удалены при обработке
