НАУЧНЫЕ ОСНОВЫ СОВРЕМЕННОГО МАШИНОСТРОЕНИЯ
Содержание
- 1. НАУЧНЫЕ ОСНОВЫ СОВРЕМЕННОГО МАШИНОСТРОЕНИЯ
- 2. Структура автомата

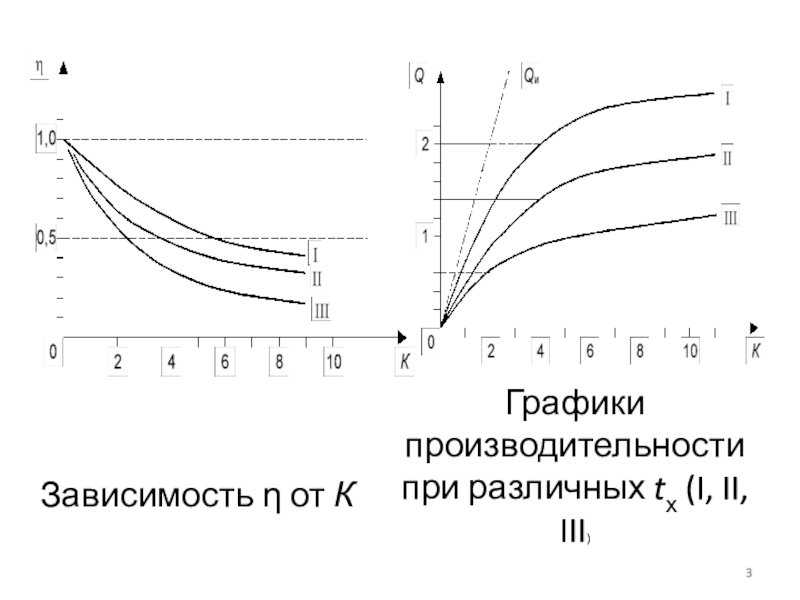

- 3. Зависимость от КГрафики производительности при различных tх (I, II, III)

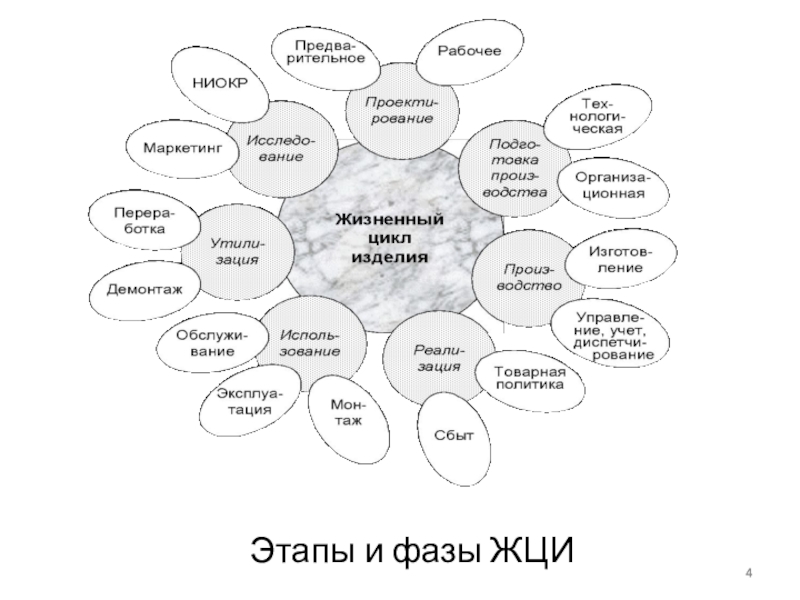

- 4. Этапы и фазы ЖЦИ

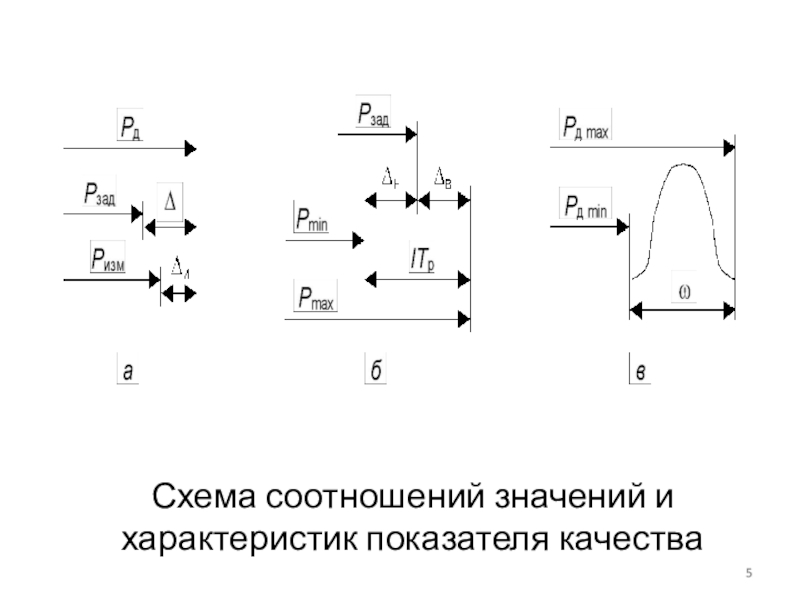

- 5. Схема соотношений значений и характеристик показателя качества

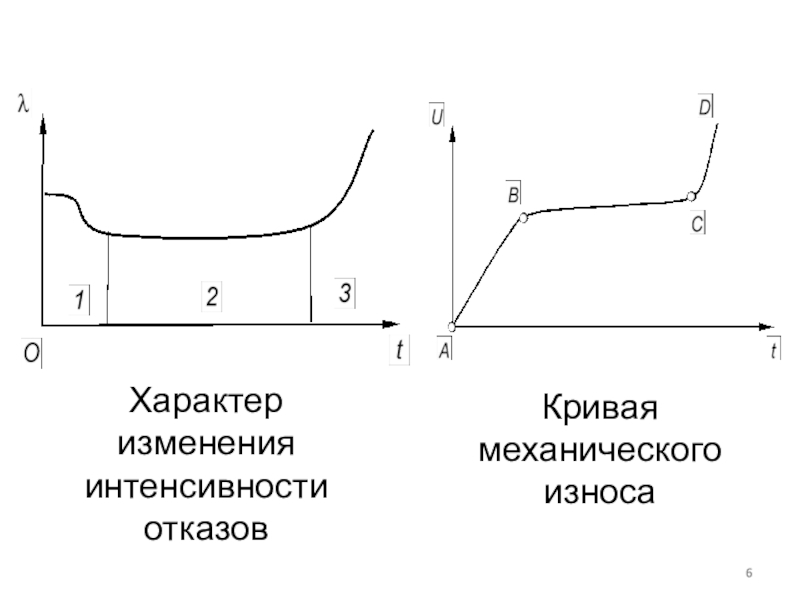

- 6. Кривая механического износаХарактер изменения интенсивности отказов

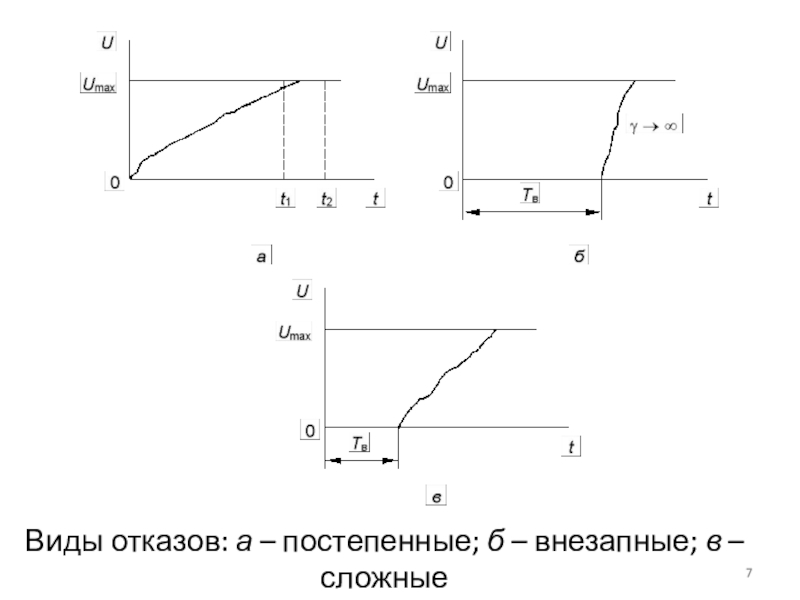

- 7. Виды отказов: а – постепенные; б – внезапные; в – сложные

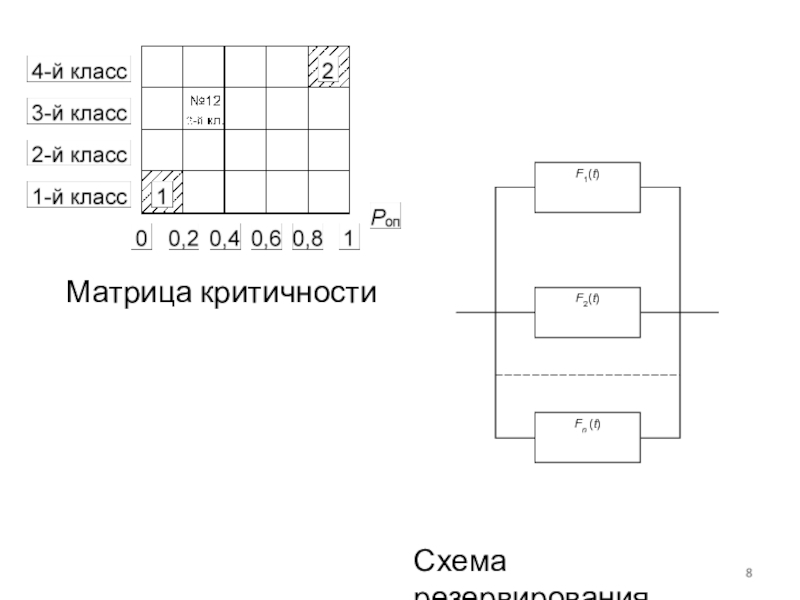

- 8. Схема резервированияМатрица критичности

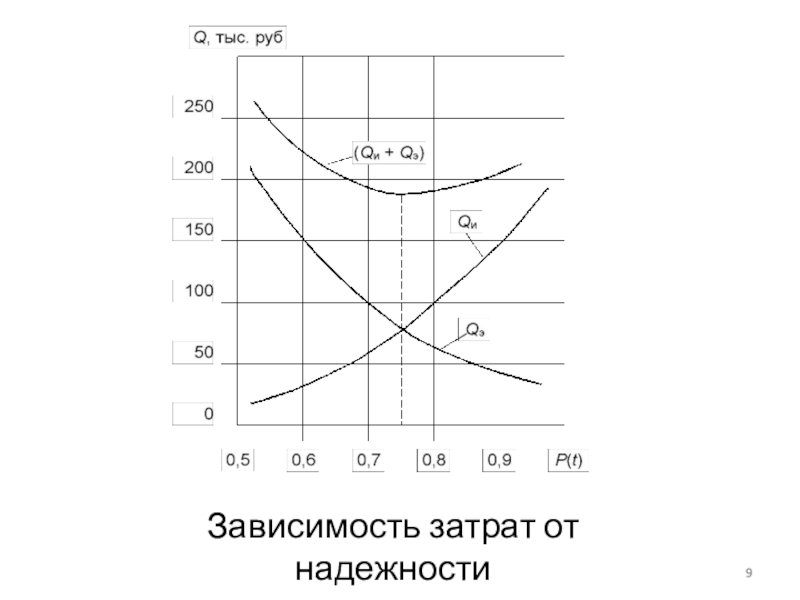

- 9. Зависимость затрат от надежности

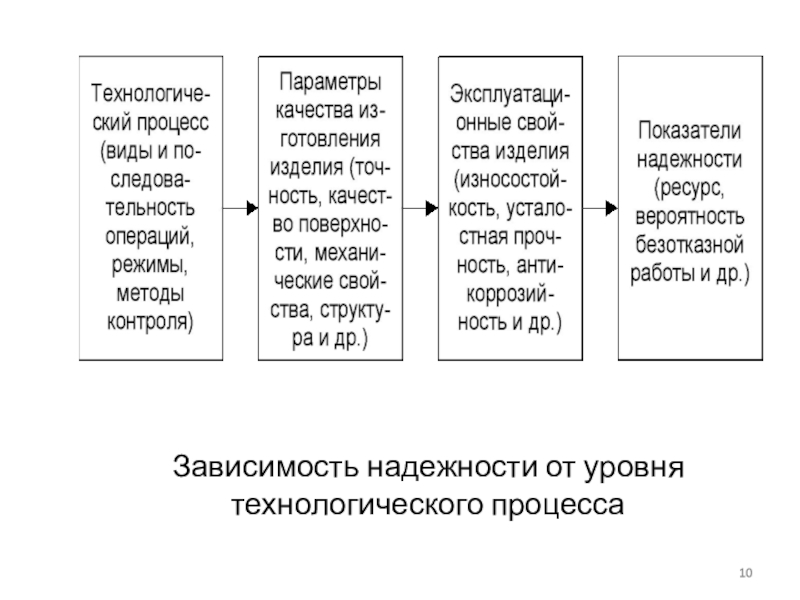

- 10. Зависимость надежности от уровня технологического процесса

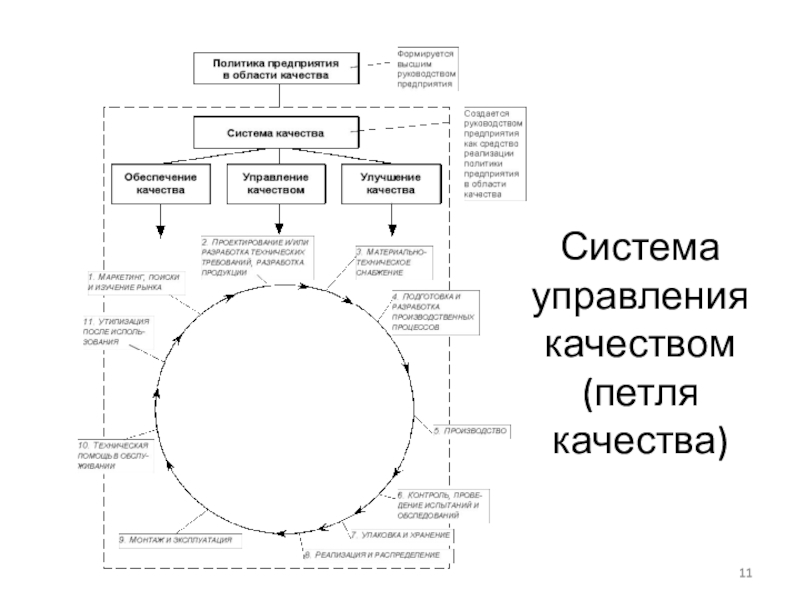

- 11. Система управления качеством (петля качества)

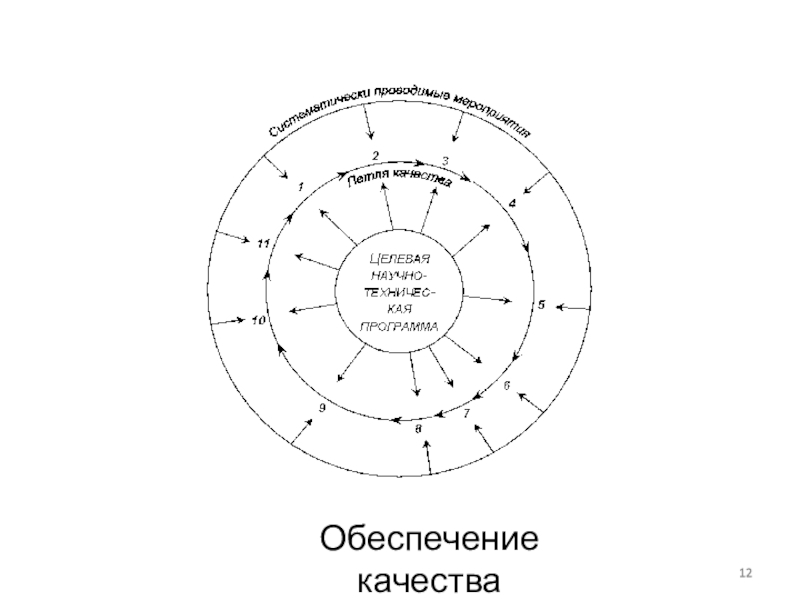

- 12. Обеспечение качества

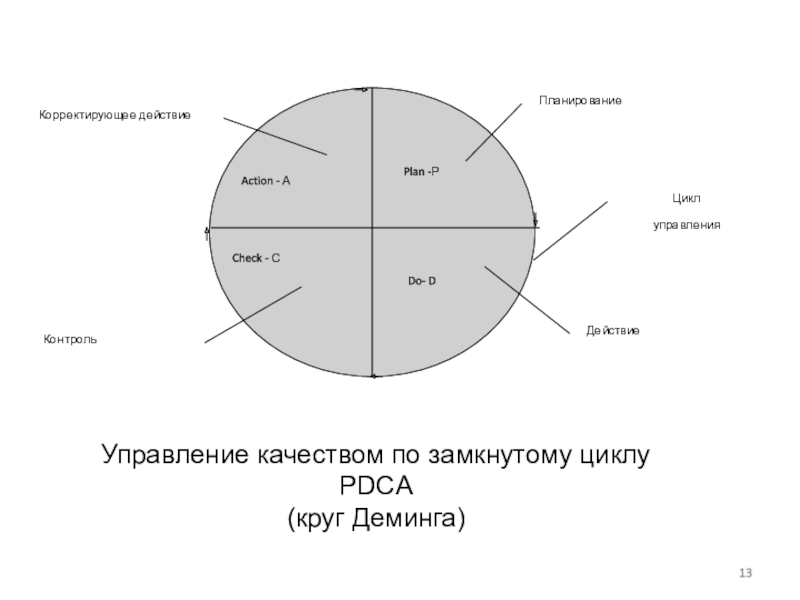

- 13. Слайд 13

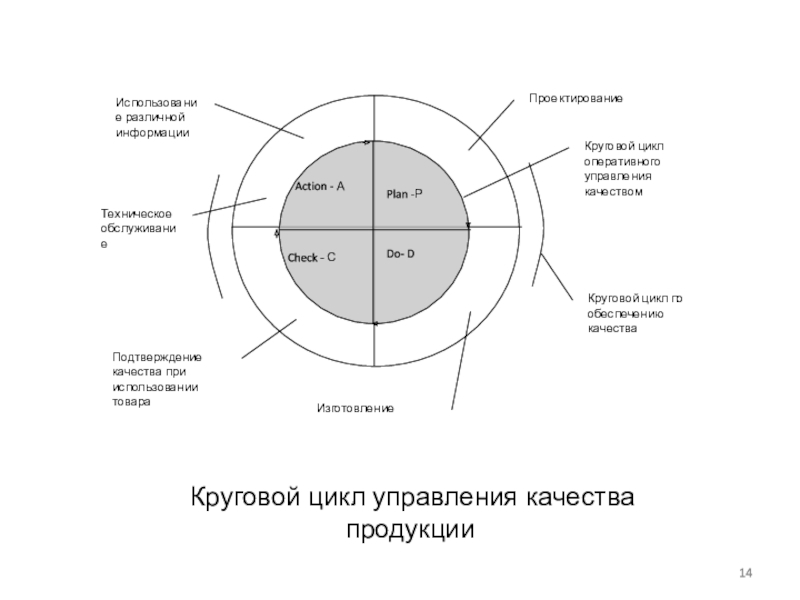

- 14. Слайд 14

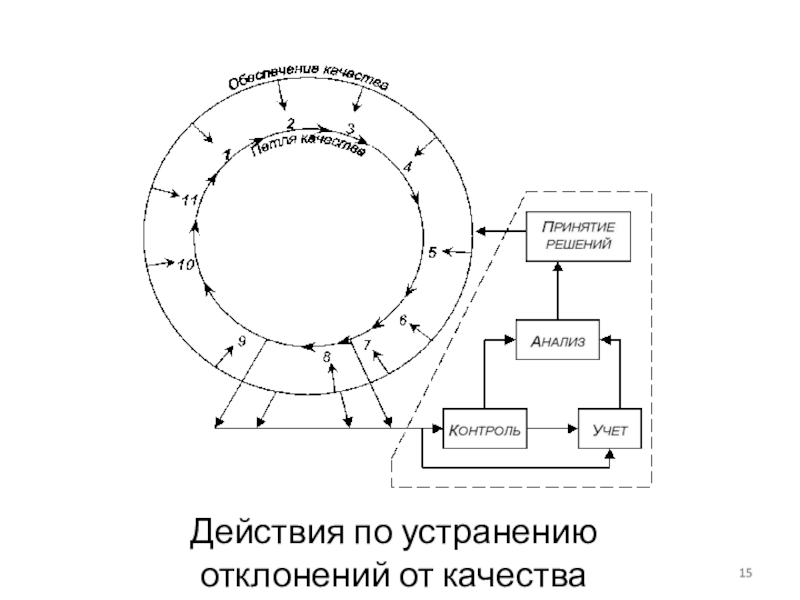

- 15. Действия по устранению отклонений от качества

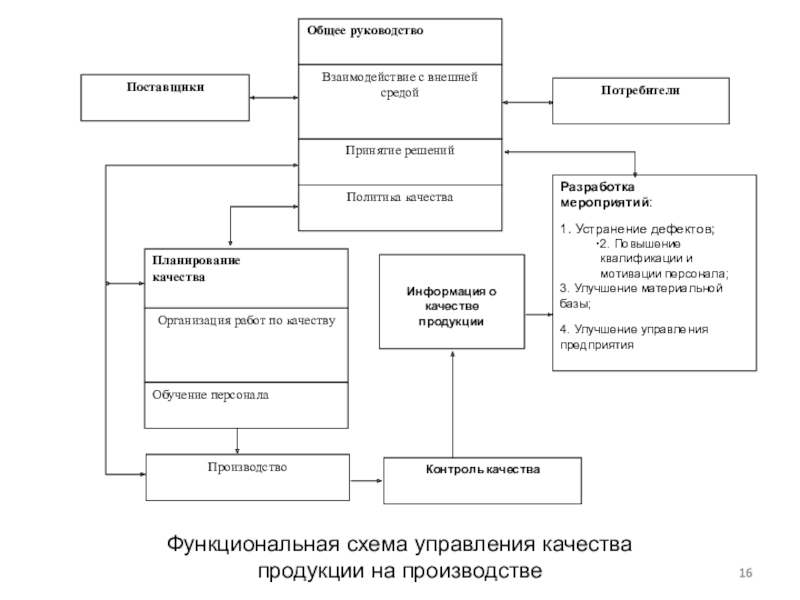

- 16. Функциональная схема управления качества продукции на производстве

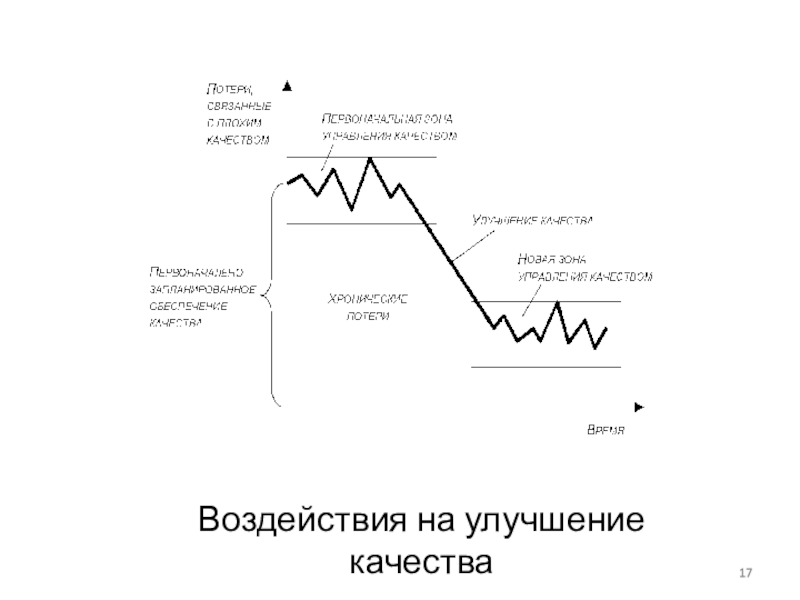

- 17. Воздействия на улучшение качества

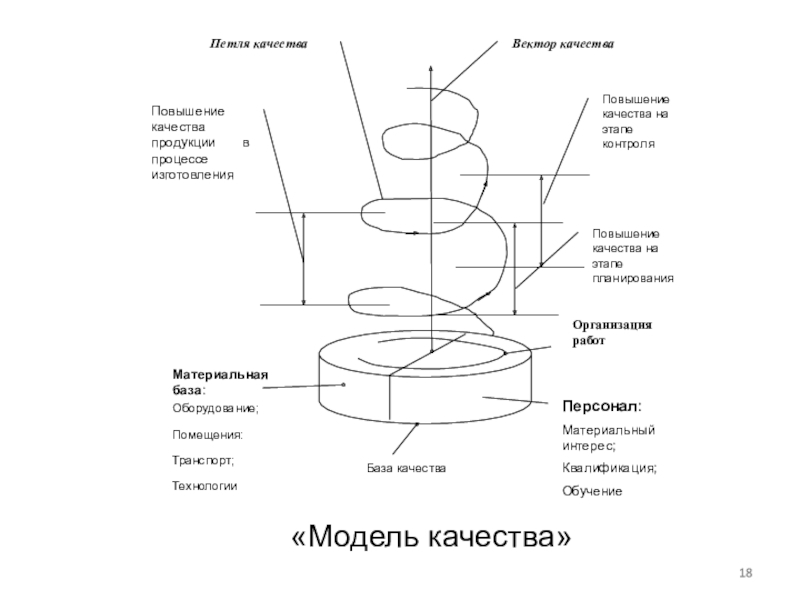

- 18. Слайд 18

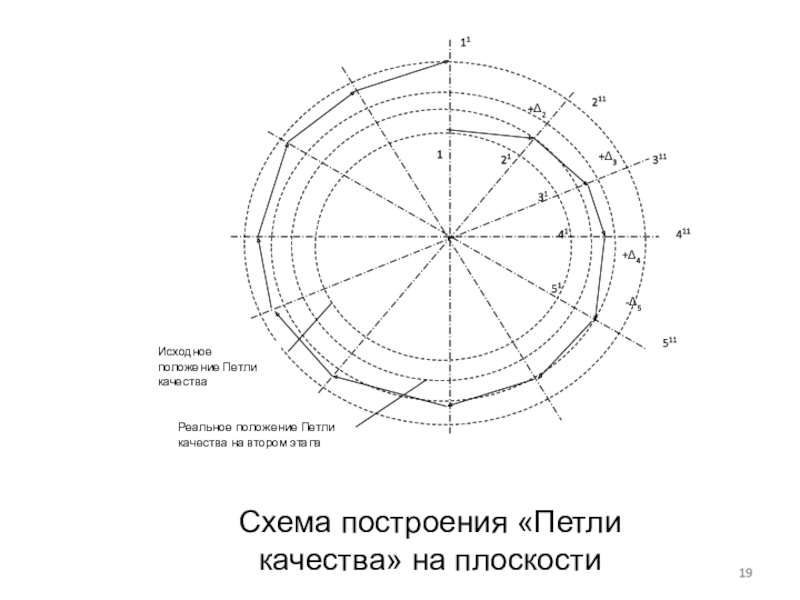

- 19. Слайд 19

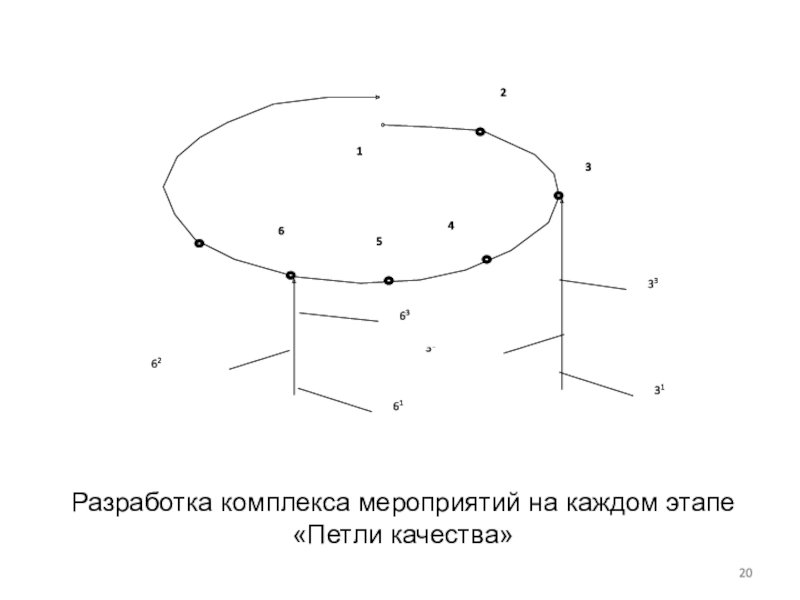

- 20. Разработка комплекса мероприятий на каждом этапе «Петли качества»
- 21. Варианты развития «Петли качества» на плоскости:а) положительные и б) отрицательные результаты

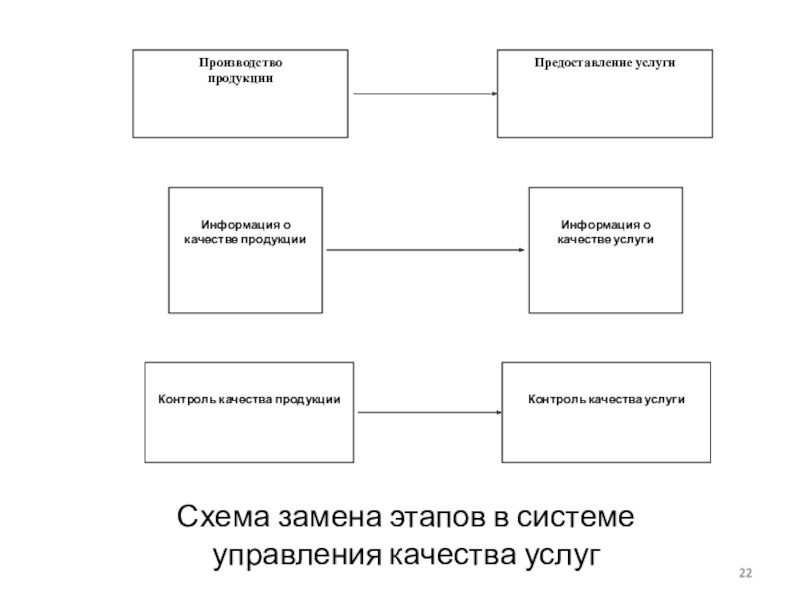

- 22. Схема замена этапов в системе управления качества услуг

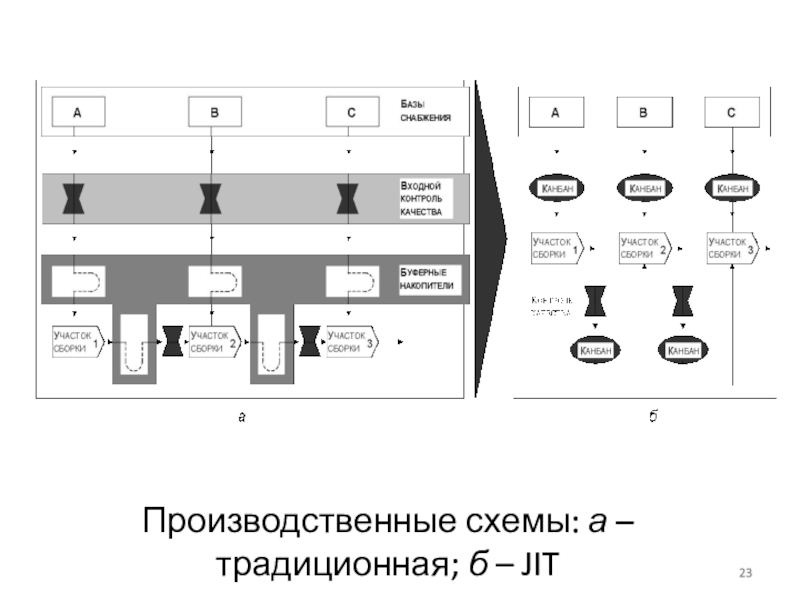

- 23. Производственные схемы: а – традиционная; б – JIT
- 24. Изменение шероховатости поверхности трения при изнашивании:1 – RZ исх
- 25. Схематическое представление формирования равновесной шероховатости: I –
- 26. Кривые износа (а) поверхностей с различной формой неровностей (в) при одинаковой высоте неровностей RZ
- 27. Зависимость предела выносливости от высоты неровностей Влияние
- 28. Влияние наклепа на износ стальных валиков (В.С.

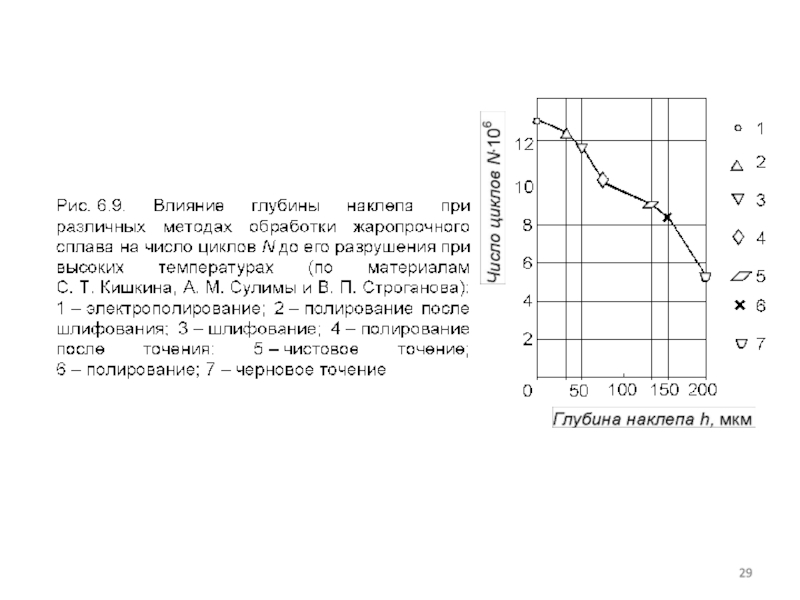

- 29. Слайд 29

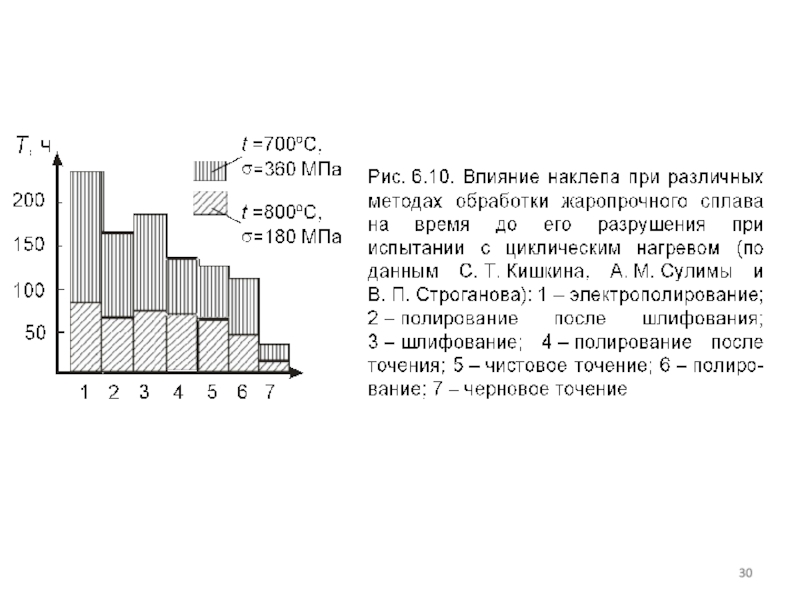

- 30. Слайд 30

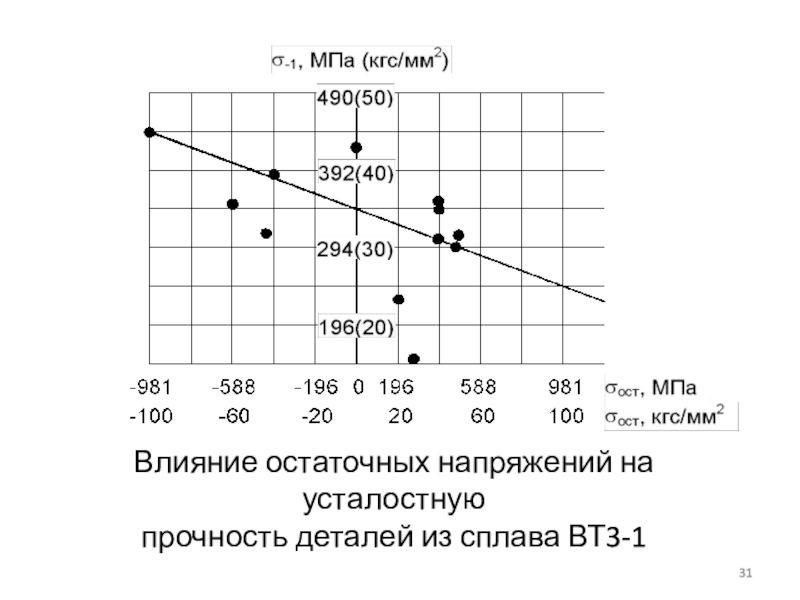

- 31. Влияние остаточных напряжений на усталостную прочность деталей из сплава ВТ3-1
- 32. Влияние шлифовочного прижога на износ стальных образцов:
- 33. Изменение микротвердости поверхности грубо обточенной и закаленной стали при шлифовании (П. И. Ящерицин)
- 34. Номограмма режимов точения, обеспечивающих заданную долговечность
- 35. Влияние глубины шлифования валика из стали 45
- 36. Износ втулок из закаленной стали, обработанных шлифованием (1), доводкой свободным абразивом (2) и хонингованием (3)
- 37. Зависимость предела выносливости стали 2X13от режимов фрезерования:
- 38. Влияние геометрии резца при V = 100

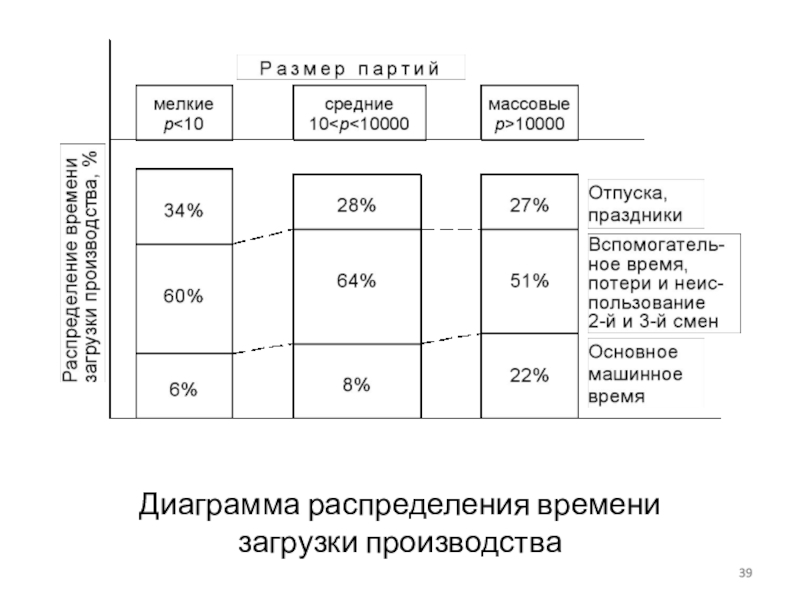

- 39. Диаграмма распределения времени загрузки производства
- 40. Общие направления автоматизации
- 41. Хронология развития ГАП

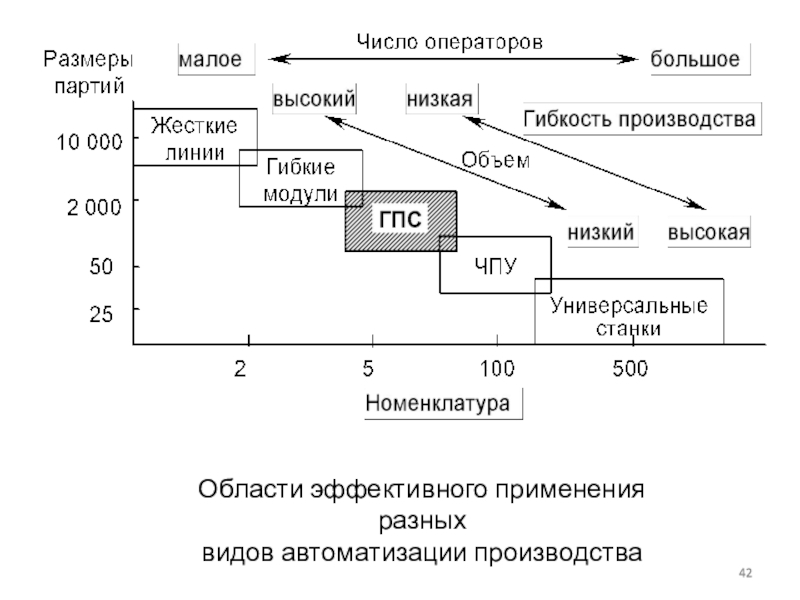

- 42. Области эффективного применения разных видов автоматизации производства
- 43. Зависимость себестоимости единицы продукции от объемов выпуска для ручного и автоматизированного труда

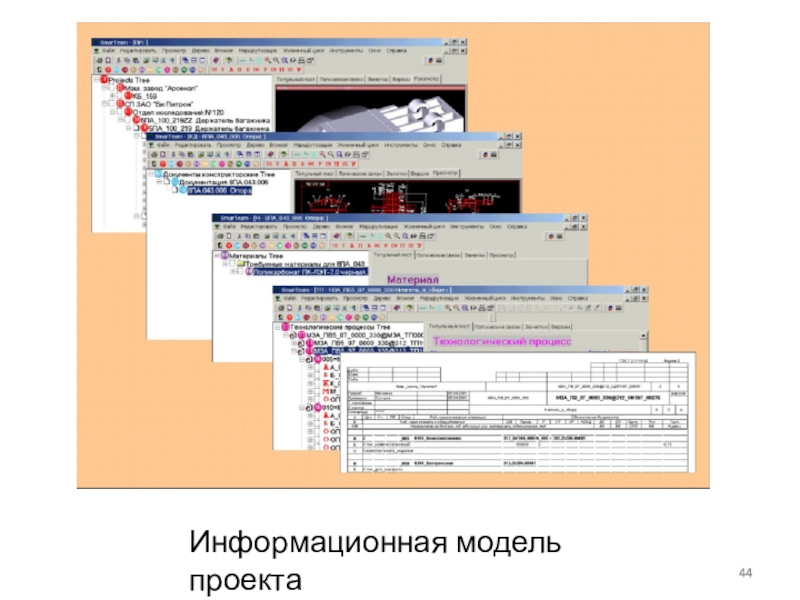

- 44. Информационная модель проекта

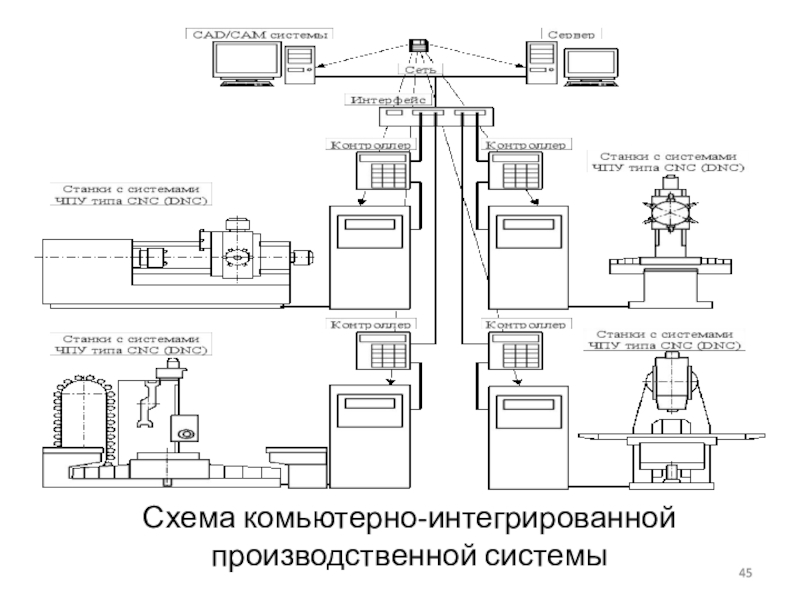

- 45. Схема комьютерно-интегрированной производственной системы

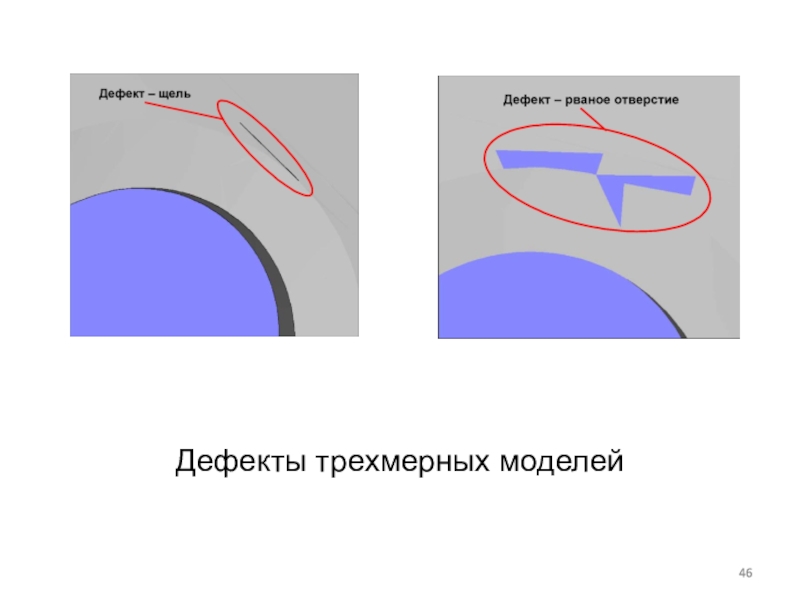

- 46. Дефекты трехмерных моделей

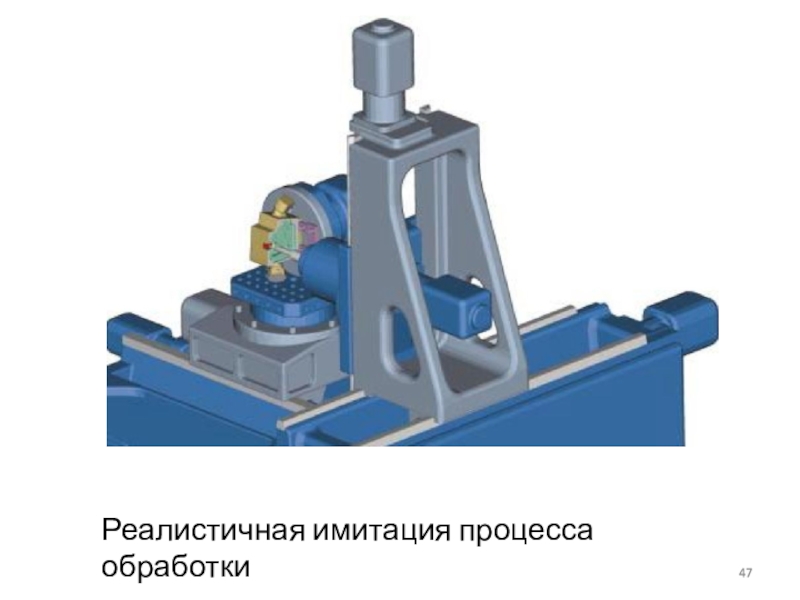

- 47. Реалистичная имитация процесса обработки
- 48. Скачать презентанцию

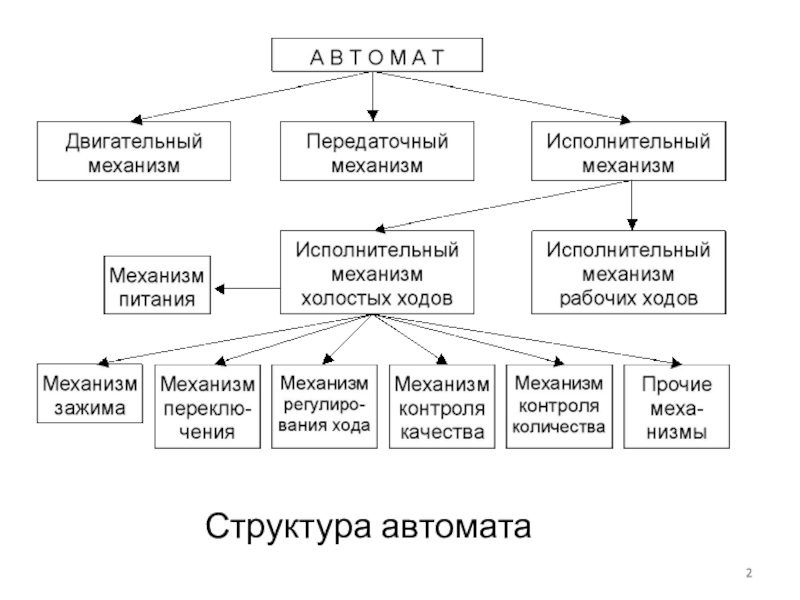

Структура автомата
Слайды и текст этой презентации

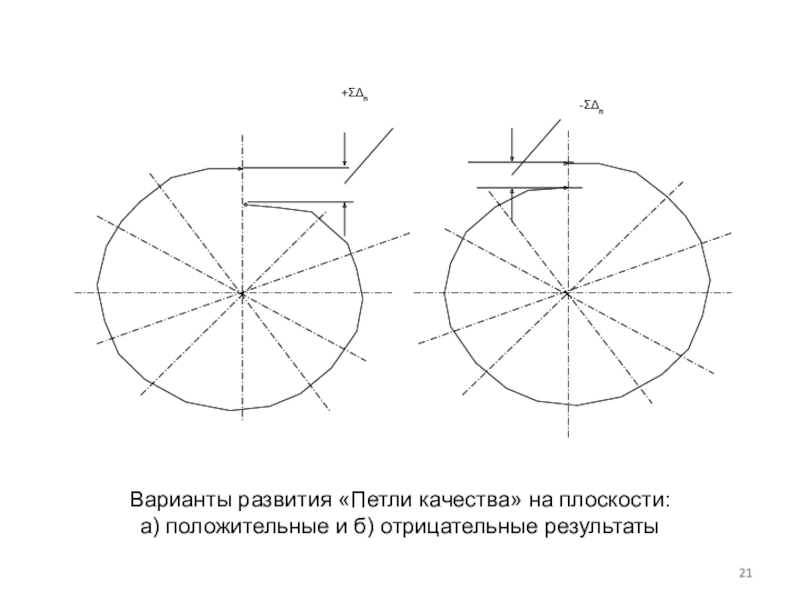

Слайд 21Варианты развития «Петли качества» на плоскости:
а) положительные и б) отрицательные
результаты

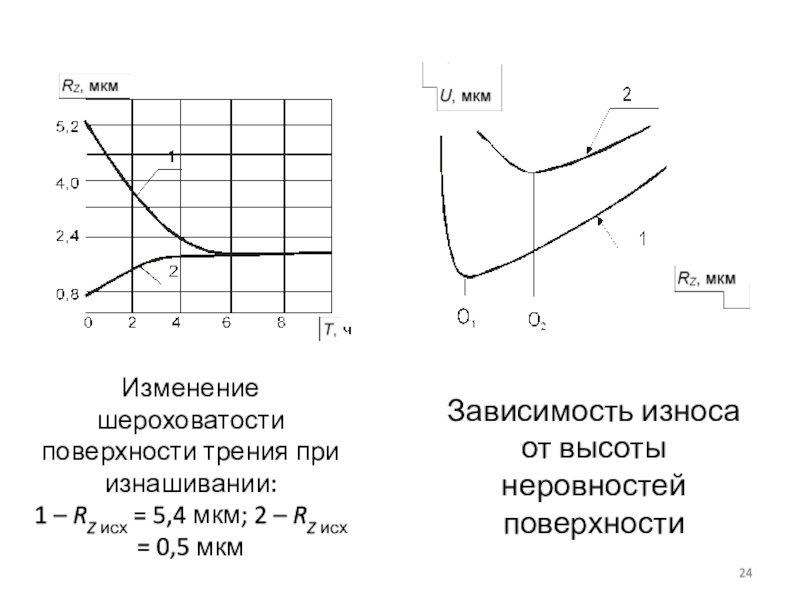

Слайд 24Изменение шероховатости поверхности трения при изнашивании:
1 – RZ исх = 5,4 мкм;
2 – RZ исх = 0,5 мкм
Зависимость износа от высоты неровностей поверхности

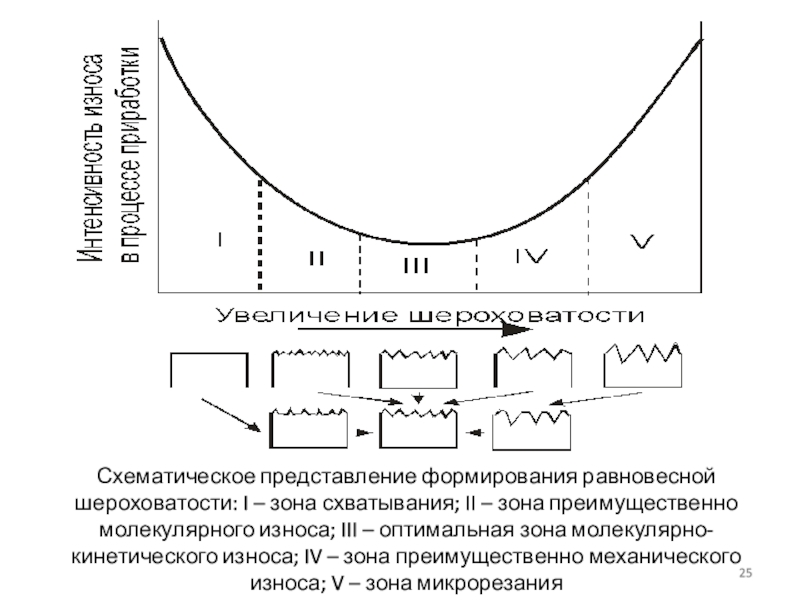

Слайд 25Схематическое представление формирования равновесной шероховатости: I – зона схватывания; II
– зона преимущественно молекулярного износа; III – оптимальная зона молекулярно-кинетического
износа; IV – зона преимущественно механического износа; V – зона микрорезания

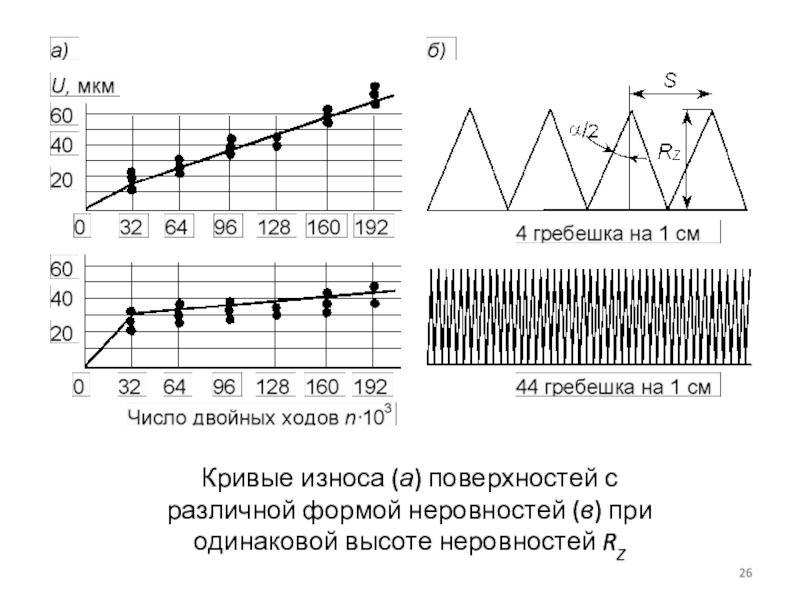

Слайд 26Кривые износа (а) поверхностей с различной формой неровностей (в) при
одинаковой высоте неровностей RZ

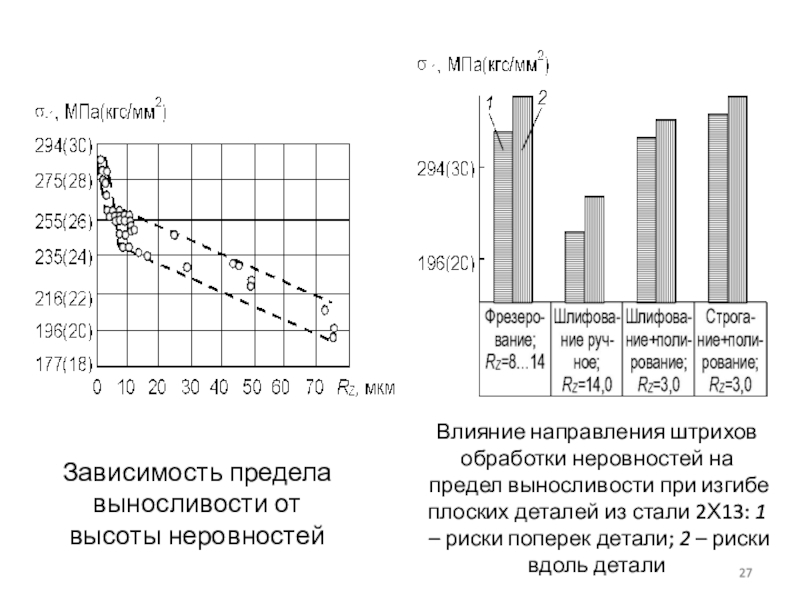

Слайд 27Зависимость предела
выносливости от высоты неровностей
Влияние направления штрихов обработки
неровностей на предел выносливости при изгибе плоских деталей из стали
2Х13: 1 – риски поперек детали; 2 – риски вдоль детали

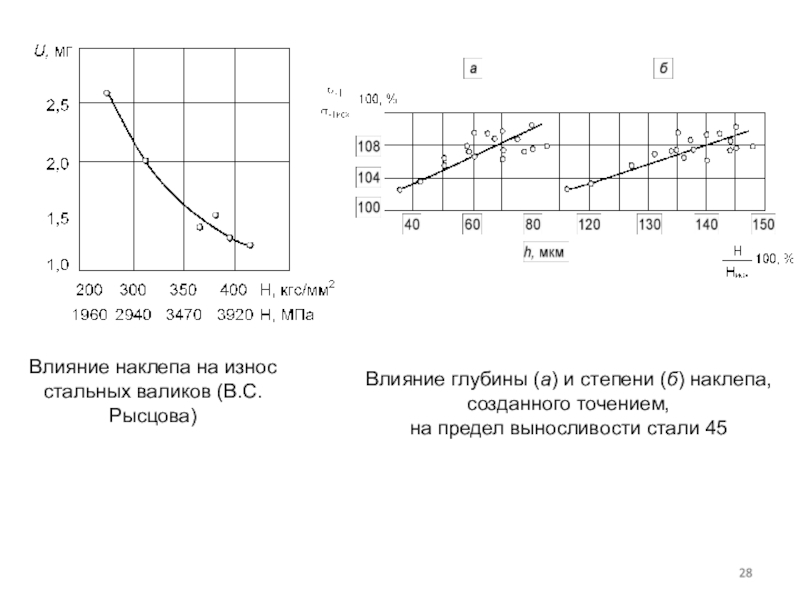

Слайд 28Влияние наклепа на износ стальных валиков (В.С. Рысцова)
Влияние глубины (а)
и степени (б) наклепа, созданного точением, на предел выносливости стали
45

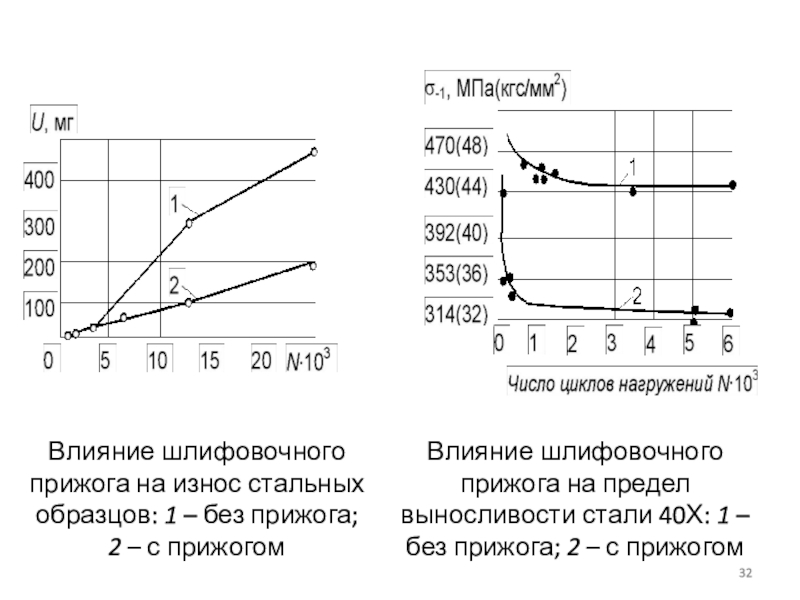

Слайд 32Влияние шлифовочного прижога на износ стальных образцов: 1 – без
прижога;
2 – с прижогом
Влияние шлифовочного прижога на предел выносливости
стали 40Х: 1 – без прижога; 2 – с прижогом

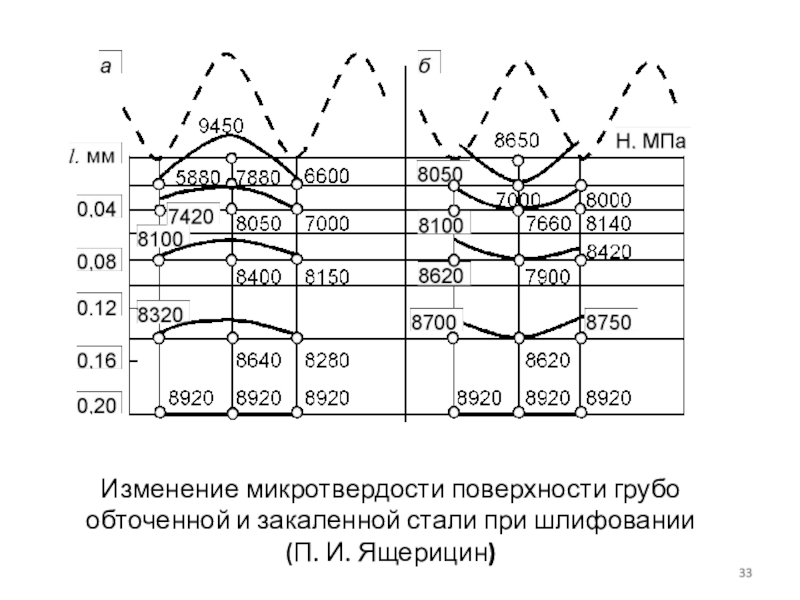

Слайд 33Изменение микротвердости поверхности грубо обточенной и закаленной стали при шлифовании
(П. И. Ящерицин)

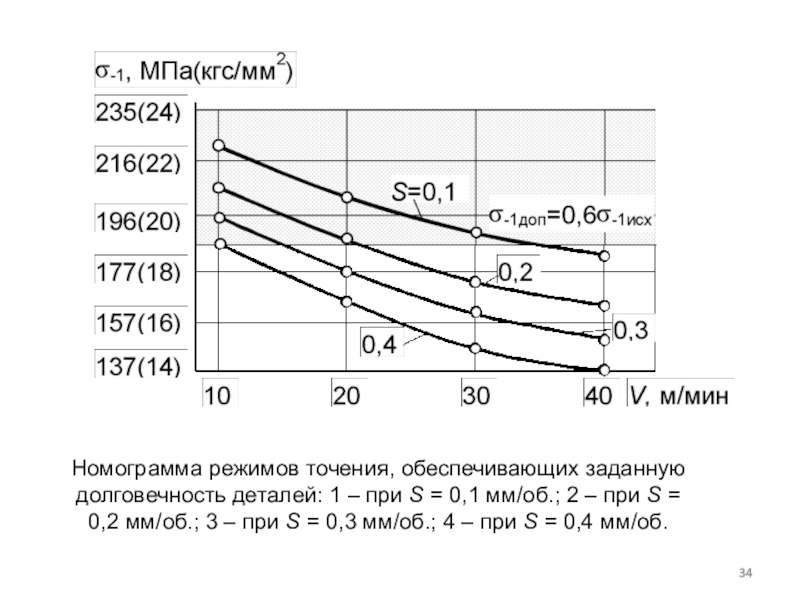

Слайд 34Номограмма режимов точения, обеспечивающих заданную долговечность деталей: 1 – при
S = 0,1 мм/об.; 2 – при S = 0,2
мм/об.; 3 – при S = 0,3 мм/об.; 4 – при S = 0,4 мм/об.
Слайд 35Влияние глубины шлифования валика из стали 45 при Vзаг = 47 м/мин и
продольной подаче S = 1000 мм/мин на его износ (1
и 2) и износ, сопряженной с ним втулкииз СЧ 21-40 (3)

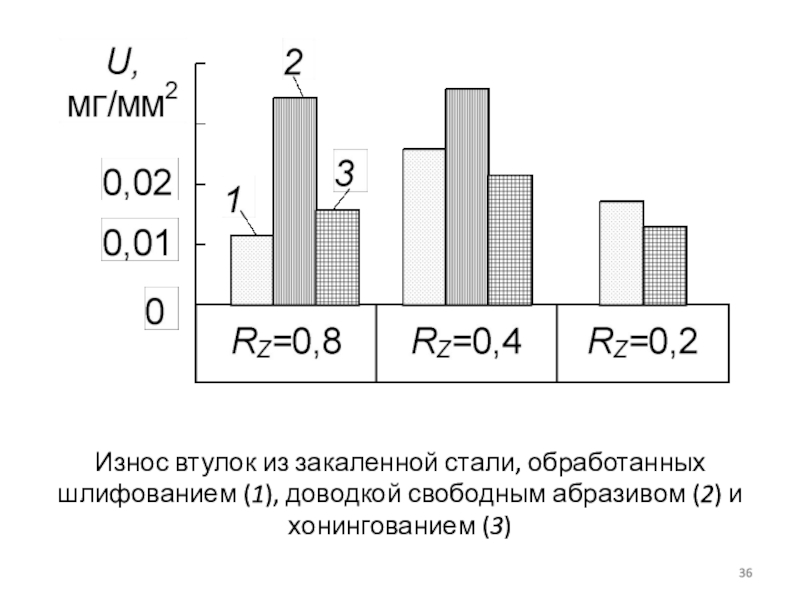

Слайд 36Износ втулок из закаленной стали, обработанных шлифованием (1), доводкой свободным
абразивом (2) и хонингованием (3)
Слайд 37Зависимость предела выносливости стали 2X13
от режимов фрезерования: 1 – при
V = 60 м/мин, SZ = 0,05 мм/зуб.; 2 –
при V = 60 м/мин, SZ = 0,16 мм/зуб.; 3 – при V = 38 м/мин, SZ = 0,05 мм/зуб.; 4 – при V = 19 м/мин, SZ = 0,12 мм/зуб.

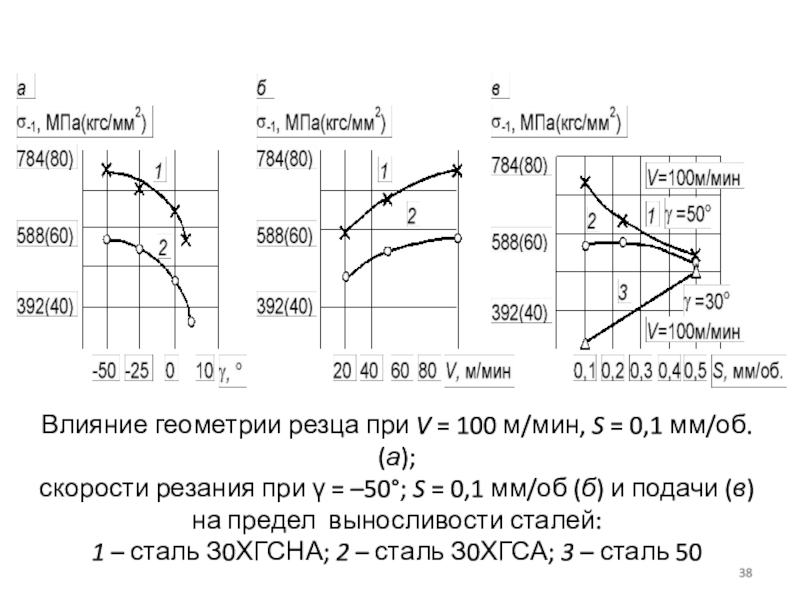

Слайд 38Влияние геометрии резца при V = 100 м/мин, S =
0,1 мм/об. (а); скорости резания при = –50°; S
= 0,1 мм/об (б) и подачи (в) на предел выносливости сталей:1 – сталь З0ХГСНА; 2 – сталь З0ХГСА; 3 – сталь 50

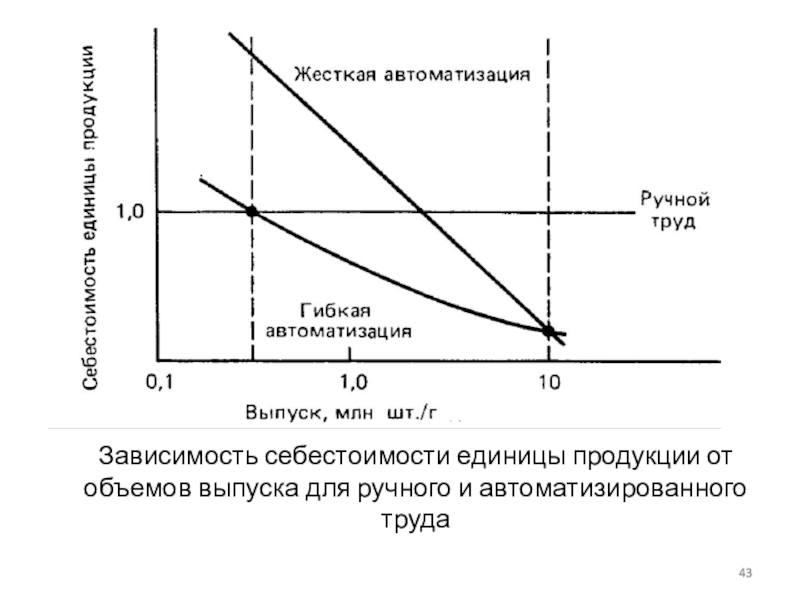

Слайд 43Зависимость себестоимости единицы продукции от объемов выпуска для ручного и
автоматизированного труда
