Работа студента
группы ЛХ-21
Караваева Ильи

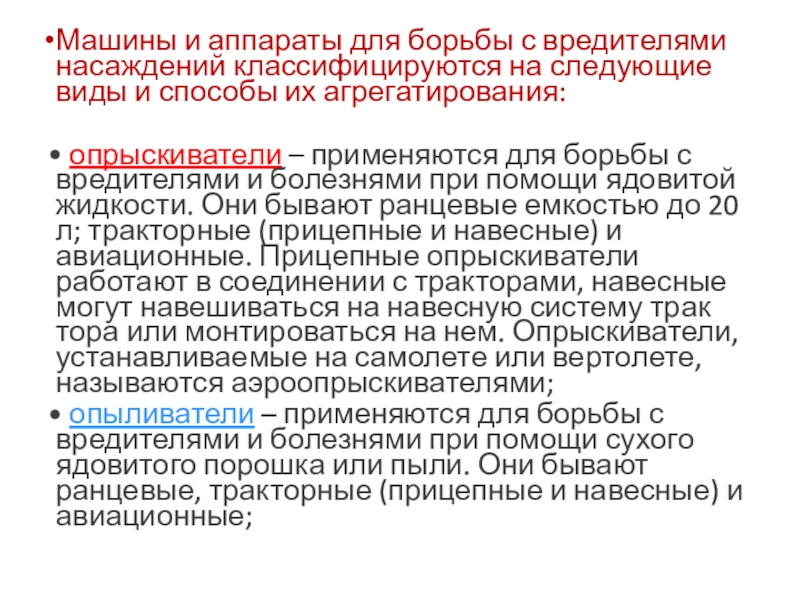

Слайд 2Машины и аппараты для борьбы с вредителями насаждений классифицируются на
следующие виды и способы их агрегатирования:
• опрыскиватели – применяются для
борьбы с вредителями и болезнями при помощи ядовитой жидкости. Они бывают ранцевые емкостью до 20 л; тракторные (прицепные и навесные) и авиационные. Прицепные опрыскиватели работают в соединении с тракторами, навесные могут навешиваться на навесную систему трактора или монтироваться на нем. Опрыскиватели, устанавливаемые на самолете или вертолете, называются аэроопрыскивателями;
• опыливатели – применяются для борьбы с вредителями и болезнями при помощи сухого ядовитого порошка или пыли. Они бывают ранцевые, тракторные (прицепные и навесные) и авиационные;

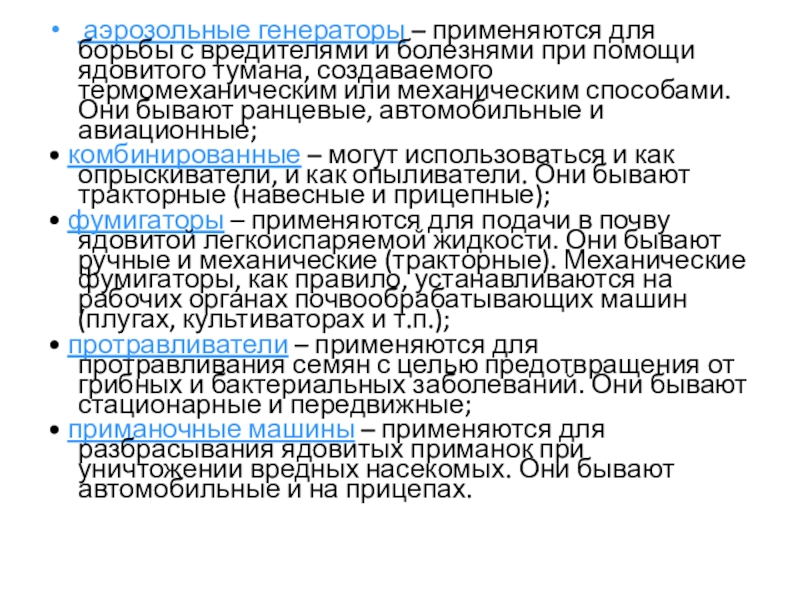

Слайд 3 аэрозольные генераторы – применяются для борьбы с вредителями и
болезнями при помощи ядовитого тумана, создаваемого термомеханическим или механическим способами.
Они бывают ранцевые, автомобильные и авиационные;
• комбинированные – могут использоваться и как опрыскиватели, и как опыливатели. Они бывают тракторные (навесные и прицепные);
• фумигаторы – применяются для подачи в почву ядовитой легкоиспаряемой жидкости. Они бывают ручные и механические (тракторные). Механические фумигаторы, как правило, устанавливаются на рабочих органах почвообрабатывающих машин (плугах, культиваторах и т.п.);
• протравливатели – применяются для протравливания семян с целью предотвращения от грибных и бактериальных заболеваний. Они бывают стационарные и передвижные;
• приманочные машины – применяются для разбрасывания ядовитых приманок при уничтожении вредных насекомых. Они бывают автомобильные и на прицепах.

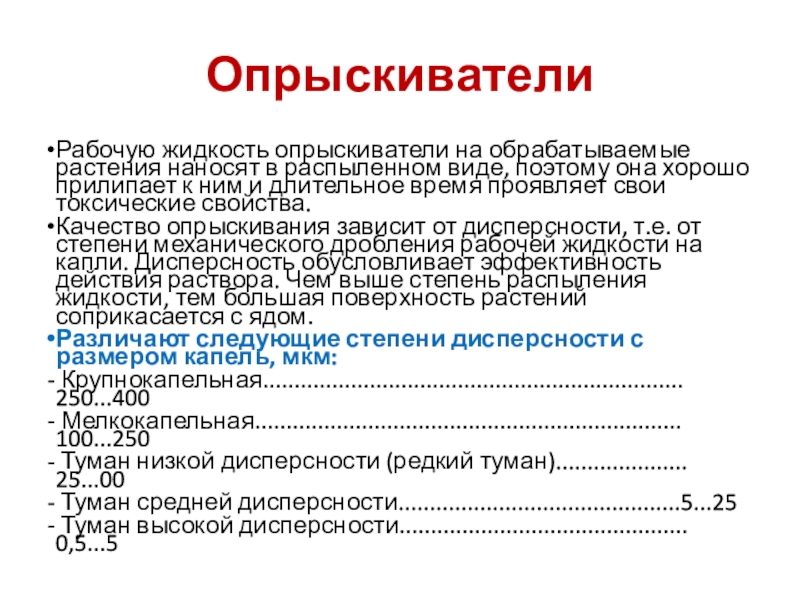

Слайд 4Опрыскиватели
Рабочую жидкость опрыскиватели на обрабатываемые растения наносят в распыленном виде,
поэтому она хорошо прилипает к ним и длительное время проявляет
свои токсические свойства.
Качество опрыскивания зависит от дисперсности, т.е. от степени механического дробления рабочей жидкости на капли. Дисперсность обусловливает эффективность действия раствора. Чем выше степень распыления жидкости, тем большая поверхность растений соприкасается с ядом.
Различают следующие степени дисперсности с размером капель, мкм:
- Крупнокапельная................................................................... 250...400
- Мелкокапельная.................................................................... 100...250
- Туман низкой дисперсности (редкий туман)..................... 25...00
- Туман средней дисперсности.............................................5...25
- Туман высокой дисперсности.............................................. 0,5...5

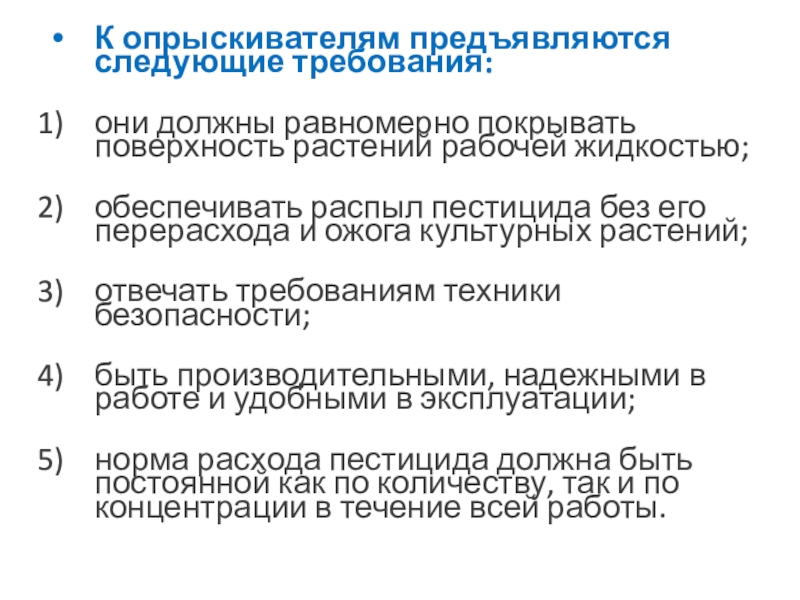

Слайд 5К опрыскивателям предъявляются следующие требования:
они должны равномерно покрывать поверхность растений
рабочей жидкостью;
обеспечивать распыл пестицида без его перерасхода и ожога культурных
растений;
отвечать требованиям техники безопасности;
быть производительными, надежными в работе и удобными в эксплуатации;
норма расхода пестицида должна быть постоянной как по количеству, так и по концентрации в течение всей работы.

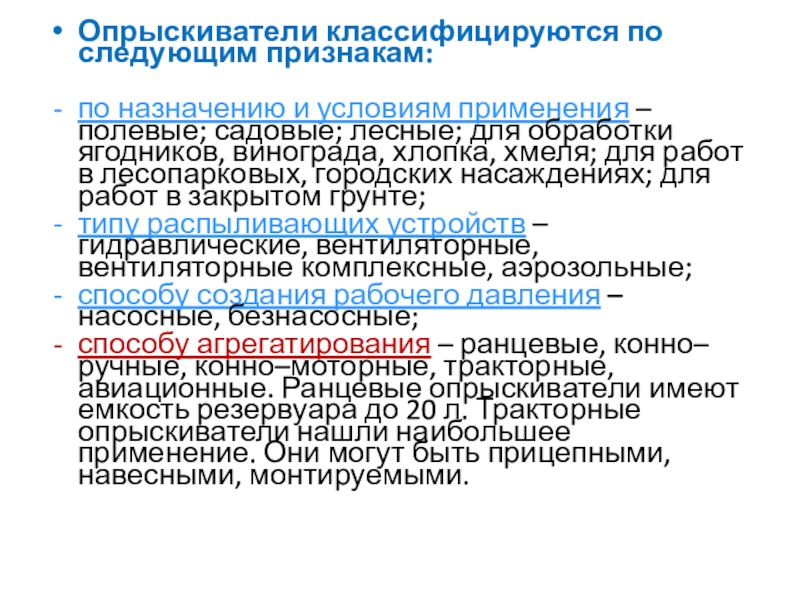

Слайд 6Опрыскиватели классифицируются по следующим признакам:
по назначению и условиям применения –
полевые; садовые; лесные; для обработки ягодников, винограда, хлопка, хмеля; для
работ в лесопарковых, городских насаждениях; для работ в закрытом грунте;
типу распыливающих устройств – гидравлические, вентиляторные, вентиляторные комплексные, аэрозольные;
способу создания рабочего давления – насосные, безнасосные;
способу агрегатирования – ранцевые, конно–ручные, конно–моторные, тракторные, авиационные. Ранцевые опрыскиватели имеют емкость резервуара до 20 л. Тракторные опрыскиватели нашли наибольшее применение. Они могут быть прицепными, навесными, монтируемыми.

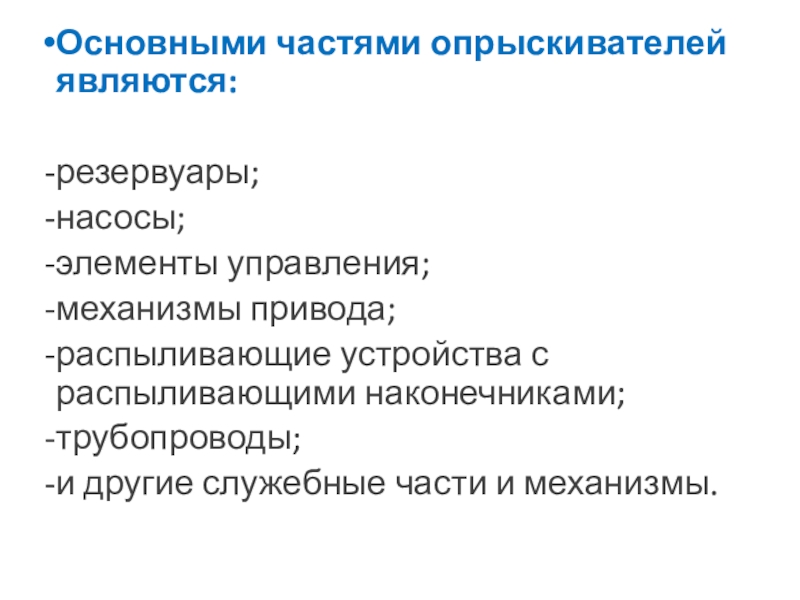

Слайд 7Основными частями опрыскивателей являются:
резервуары;
насосы;
элементы управления;
механизмы привода;
распыливающие устройства с распыливающими наконечниками;
трубопроводы;
и
другие служебные части и механизмы.

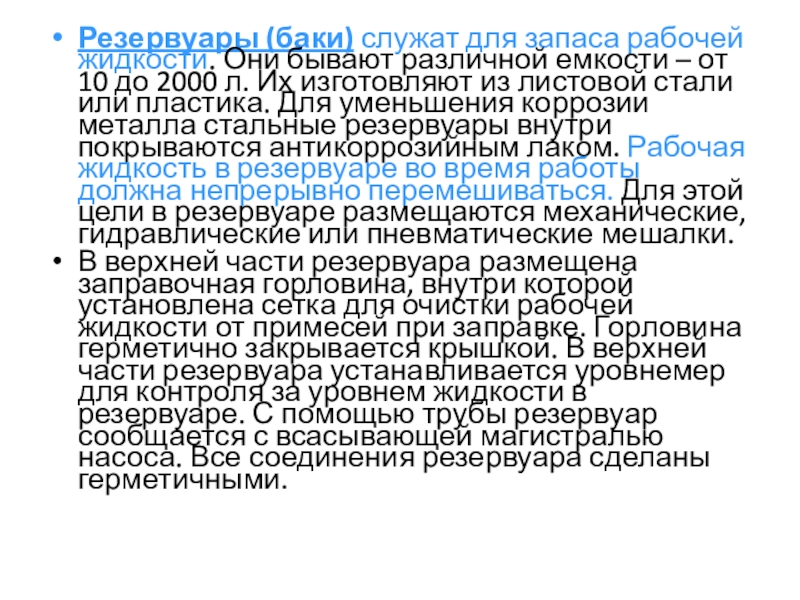

Слайд 8Резервуары (баки) служат для запаса рабочей жидкости. Они бывают различной
емкости – от 10 до 2000 л. Их изготовляют из
листовой стали или пластика. Для уменьшения коррозии металла стальные резервуары внутри покрываются антикоррозийным лаком. Рабочая жидкость в резервуаре во время работы должна непрерывно перемешиваться. Для этой цели в резервуаре размещаются механические, гидравлические или пневматические мешалки.
В верхней части резервуара размещена заправочная горловина, внутри которой установлена сетка для очистки рабочей жидкости от примесей при заправке. Горловина герметично закрывается крышкой. В верхней части резервуара устанавливается уровнемер для контроля за уровнем жидкости в резервуаре. С помощью трубы резервуар сообщается с всасывающей магистралью насоса. Все соединения резервуара сделаны герметичными.

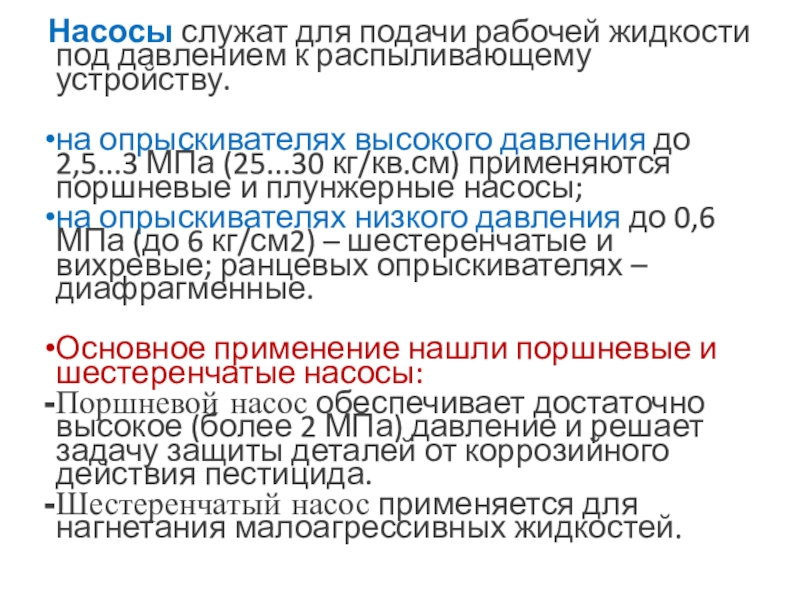

Слайд 9Насосы служат для подачи рабочей жидкости под давлением к распыливающему
устройству.
на опрыскивателях высокого давления до 2,5...3 МПа (25...30 кг/кв.см)
применяются поршневые и плунжерные насосы;
на опрыскивателях низкого давления до 0,6 МПа (до 6 кг/см2) – шестеренчатые и вихревые; ранцевых опрыскивателях – диафрагменные.
Основное применение нашли поршневые и шестеренчатые насосы:
Поршневой насос обеспечивает достаточно высокое (более 2 МПа) давление и решает задачу защиты деталей от коррозийного действия пестицида.
Шестеренчатый насос применяется для нагнетания малоагрессивных жидкостей.
Слайд 10Аэрозольные распыливающие устройства применяются в аэрозольных генераторах, когда рабочая жидкость
дробится термомеханическим или механическим путем в горячем или холодном воздухе,
в результате чего образуются взвеси пестицида в виде капель высокой дисперсности.
Распыливающие наконечники служат для равномерного распределения рабочей жидкости на обрабатываемые растения.
Различают несколько типов наконечников:
полевой;
центробежный ложечный;
центробежный унифицированный;
центробежный цилиндрический;
пульверизаторный;
садовый.

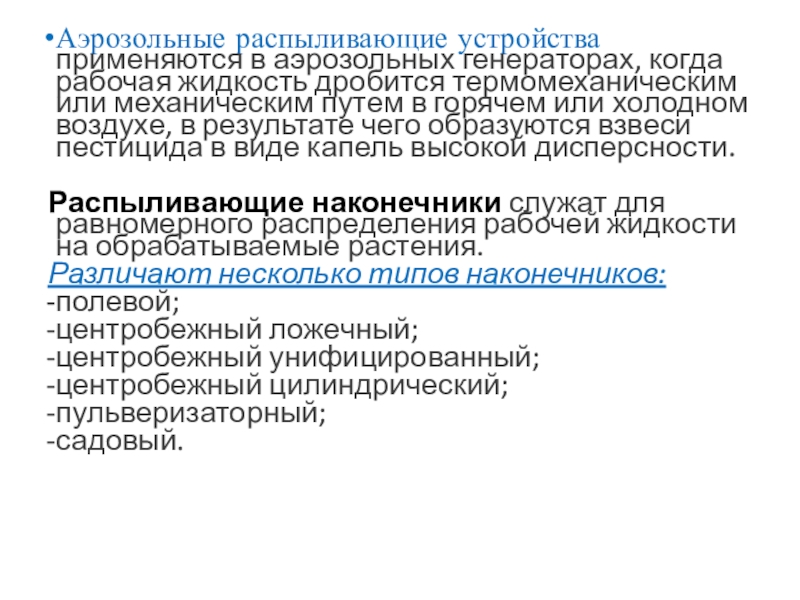

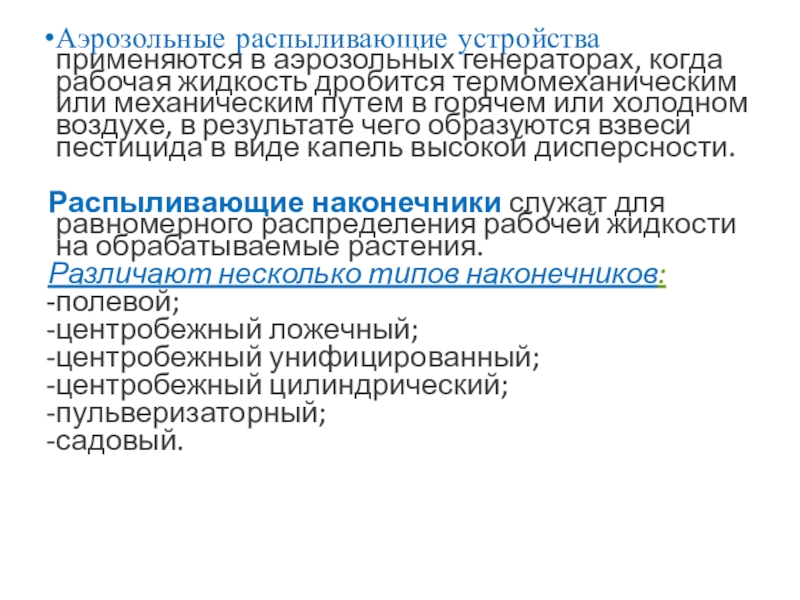

Слайд 11Аэрозольные распыливающие устройства применяются в аэрозольных генераторах, когда рабочая жидкость
дробится термомеханическим или механическим путем в горячем или холодном воздухе,
в результате чего образуются взвеси пестицида в виде капель высокой дисперсности.
Распыливающие наконечники служат для равномерного распределения рабочей жидкости на обрабатываемые растения.
Различают несколько типов наконечников:
полевой;
центробежный ложечный;
центробежный унифицированный;
центробежный цилиндрический;
пульверизаторный;
садовый.

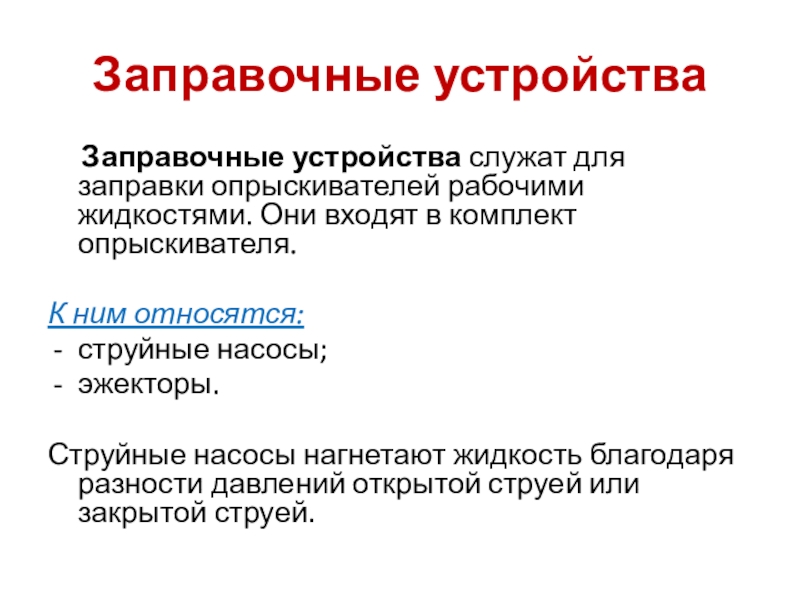

Слайд 12Заправочные устройства
Заправочные устройства служат для заправки опрыскивателей
рабочими жидкостями. Они входят в комплект опрыскивателя.
К ним относятся:
струйные
насосы;
эжекторы.
Струйные насосы нагнетают жидкость благодаря разности давлений открытой струей или закрытой струей.

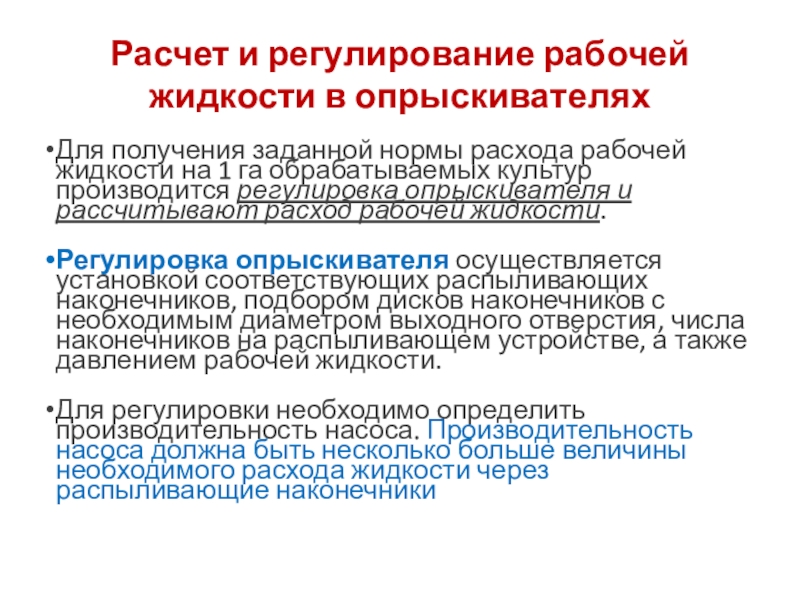

Слайд 13Расчет и регулирование рабочей жидкости в опрыскивателях
Для получения заданной
нормы расхода рабочей жидкости на 1 га обрабатываемых культур производится
регулировка опрыскивателя и рассчитывают расход рабочей жидкости.
Регулировка опрыскивателя осуществляется установкой соответствующих распыливающих наконечников, подбором дисков наконечников с необходимым диаметром выходного отверстия, числа наконечников на распыливающем устройстве, а также давлением рабочей жидкости.
Для регулировки необходимо определить производительность насоса. Производительность насоса должна быть несколько больше величины необходимого расхода жидкости через распыливающие наконечники

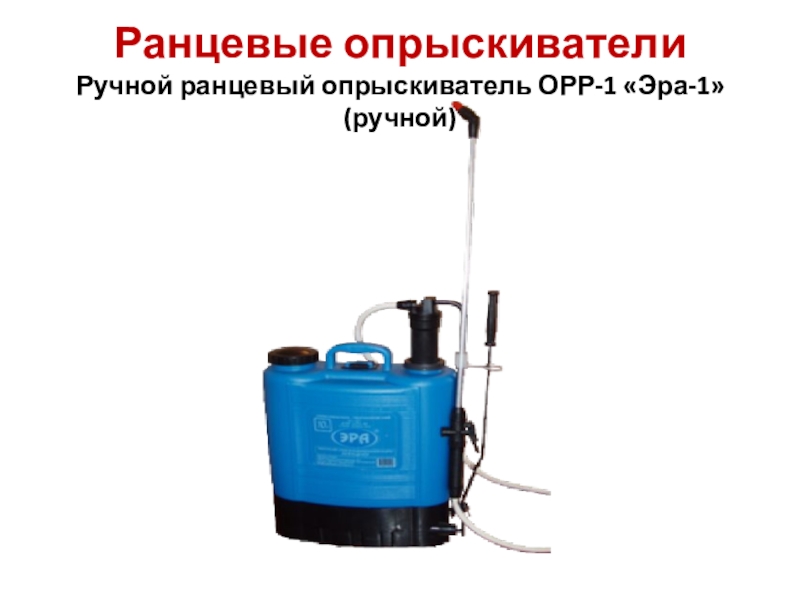

Слайд 14Ранцевые опрыскиватели
Ручной ранцевый опрыскиватель ОРР-1 «Эра-1» (ручной)

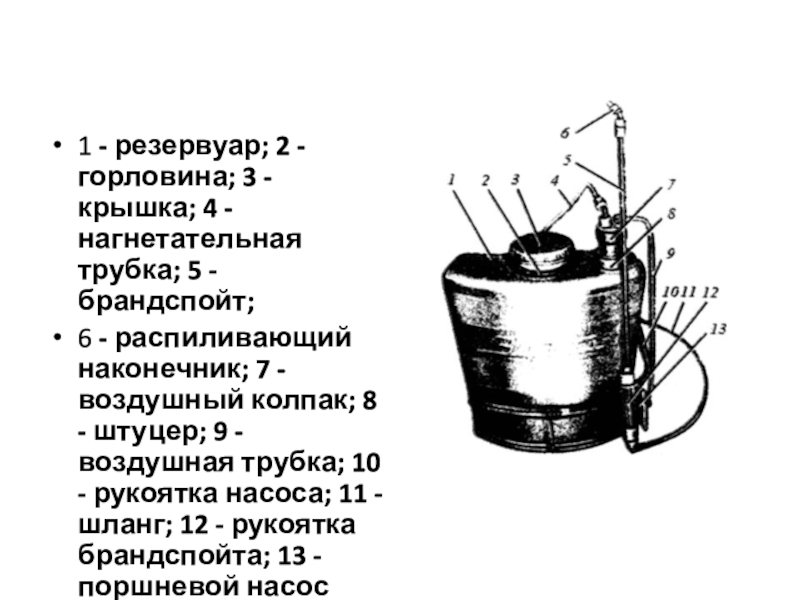

Слайд 151 - резервуар; 2 - горловина; 3 - крышка; 4 -
нагнетательная трубка; 5 - брандспойт;
6 - распиливающий наконечник; 7 - воздушный
колпак; 8 - штуцер; 9 - воздушная трубка; 10 - рукоятка насоса; 11 - шланг; 12 - рукоятка брандспойта; 13 - поршневой насос

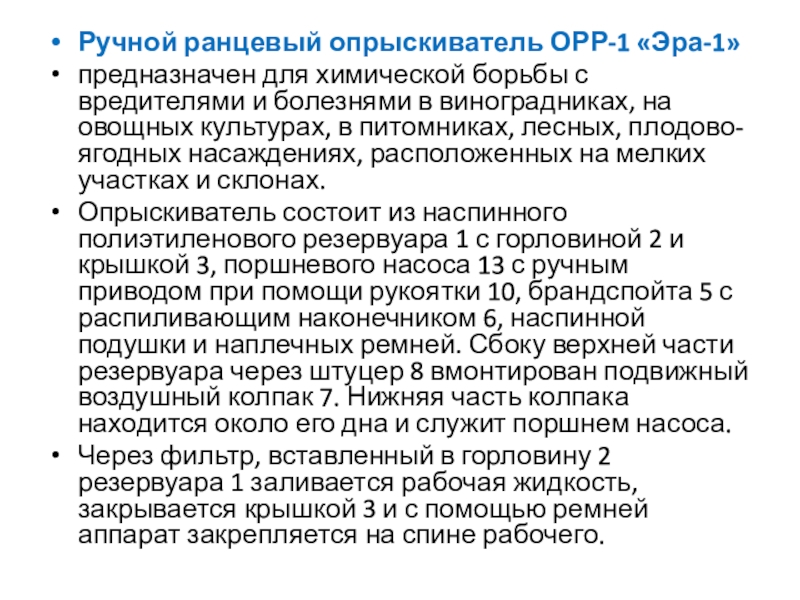

Слайд 16Ручной ранцевый опрыскиватель ОРР-1 «Эра-1»
предназначен для химической борьбы с вредителями
и болезнями в виноградниках, на овощных культурах, в питомниках, лесных,
плодово-ягодных насаждениях, расположенных на мелких участках и склонах.
Опрыскиватель состоит из наспинного полиэтиленового резервуара 1 с горловиной 2 и крышкой 3, поршневого насоса 13 с ручным приводом при помощи рукоятки 10, брандспойта 5 с распиливающим наконечником 6, наспинной подушки и наплечных ремней. Сбоку верхней части резервуара через штуцер 8 вмонтирован подвижный воздушный колпак 7. Нижняя часть колпака находится около его дна и служит поршнем насоса.
Через фильтр, вставленный в горловину 2 резервуара 1 заливается рабочая жидкость, закрывается крышкой 3 и с помощью ремней аппарат закрепляется на спине рабочего.

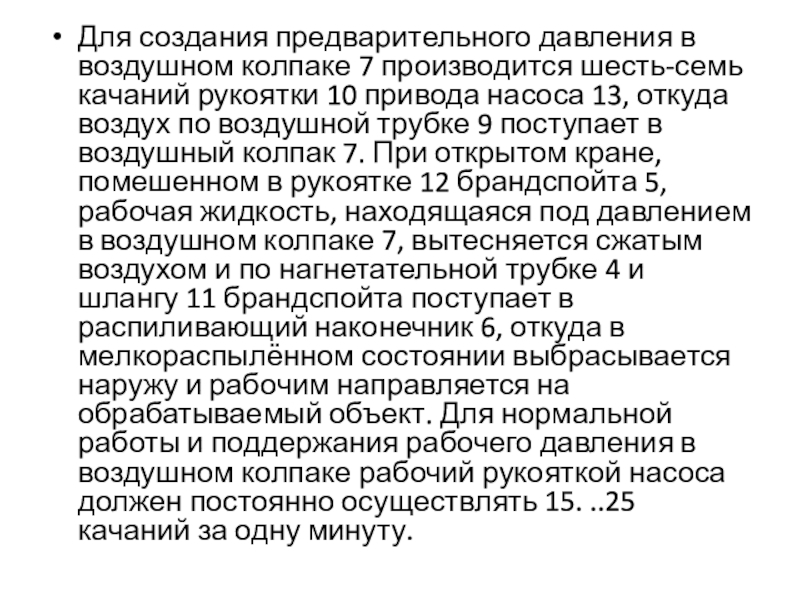

Слайд 17Для создания предварительного давления в воздушном колпаке 7 производится шесть-семь
качаний рукоятки 10 привода насоса 13, откуда воздух по воздушной
трубке 9 поступает в воздушный колпак 7. При открытом кране, помешенном в рукоятке 12 брандспойта 5, рабочая жидкость, находящаяся под давлением в воздушном колпаке 7, вытесняется сжатым воздухом и по нагнетательной трубке 4 и шлангу 11 брандспойта поступает в распиливающий наконечник 6, откуда в мелкораспылённом состоянии выбрасывается наружу и рабочим направляется на обрабатываемый объект. Для нормальной работы и поддержания рабочего давления в воздушном колпаке рабочий рукояткой насоса должен постоянно осуществлять 15. ..25 качаний за одну минуту.

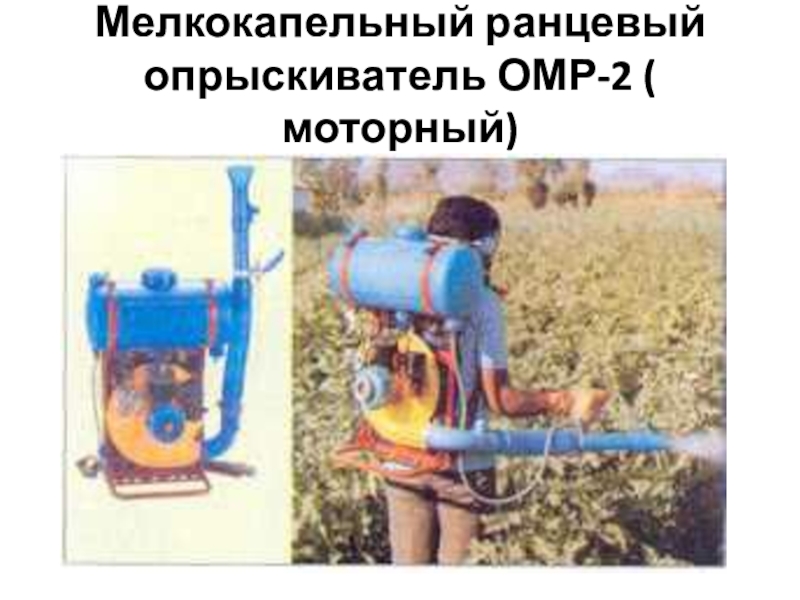

Слайд 18Мелкокапельный ранцевый опрыскиватель ОМР-2 ( моторный)

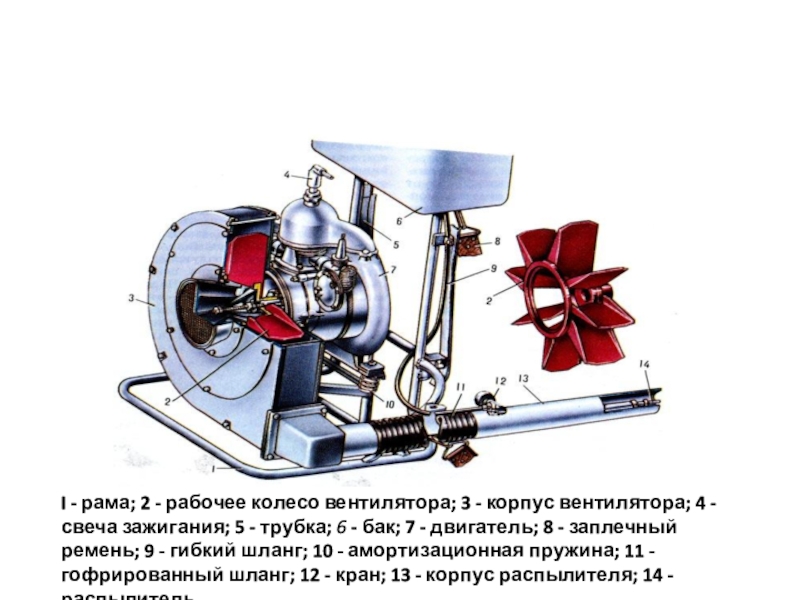

Слайд 19I - рама; 2 - рабочее колесо вентилятора; 3 -
корпус вентилятора; 4 - свеча зажигания; 5 - трубка; 6 - бак;
7 - двигатель; 8 - заплечный ремень; 9 - гибкий шланг; 10 - амортизационная пружина; 11 - гофрированный шланг; 12 - кран; 13 - корпус распылителя; 14 - распылитель

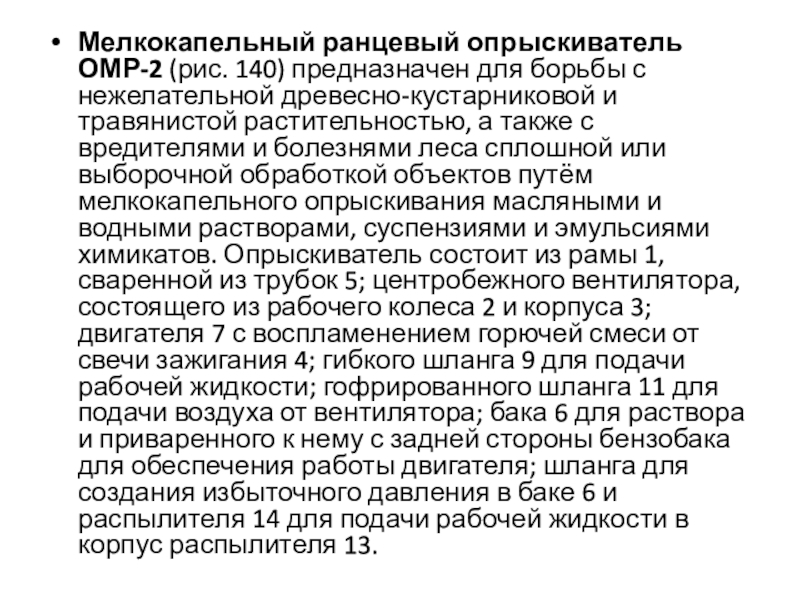

Слайд 20Мелкокапельный ранцевый опрыскиватель ОМР-2 (рис. 140) предназначен для борьбы с нежелательной
древесно-кустарниковой и травянистой растительностью, а также с вредителями и болезнями
леса сплошной или выборочной обработкой объектов путём мелкокапельного опрыскивания масляными и водными растворами, суспензиями и эмульсиями химикатов. Опрыскиватель состоит из рамы 1, сваренной из трубок 5; центробежного вентилятора, состоящего из рабочего колеса 2 и корпуса 3; двигателя 7 с воспламенением горючей смеси от свечи зажигания 4; гибкого шланга 9 для подачи рабочей жидкости; гофрированного шланга 11 для подачи воздуха от вентилятора; бака 6 для раствора и приваренного к нему с задней стороны бензобака для обеспечения работы двигателя; шланга для создания избыточного давления в баке 6 и распылителя 14 для подачи рабочей жидкости в корпус распылителя 13.

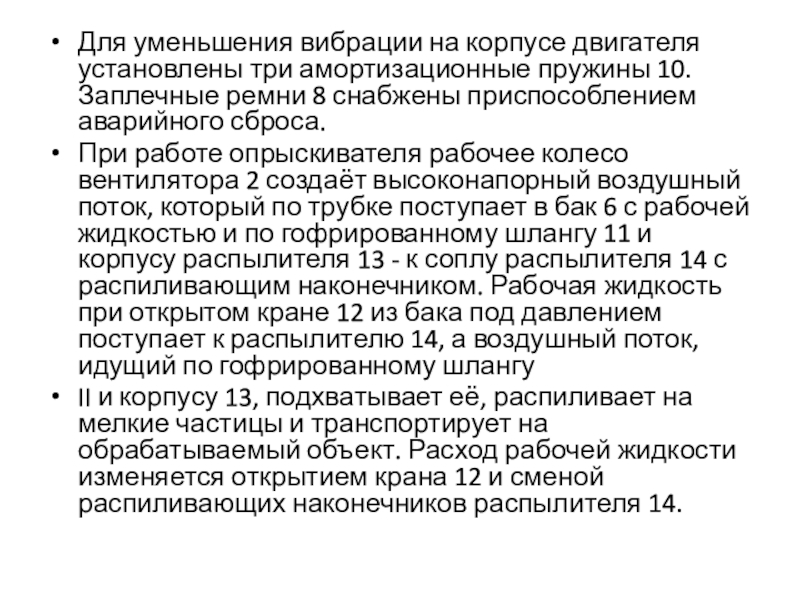

Слайд 21Для уменьшения вибрации на корпусе двигателя установлены три амортизационные пружины
10. Заплечные ремни 8 снабжены приспособлением аварийного сброса.
При работе опрыскивателя
рабочее колесо вентилятора 2 создаёт высоконапорный воздушный поток, который по трубке поступает в бак 6 с рабочей жидкостью и по гофрированному шлангу 11 и корпусу распылителя 13 - к соплу распылителя 14 с распиливающим наконечником. Рабочая жидкость при открытом кране 12 из бака под давлением поступает к распылителю 14, а воздушный поток, идущий по гофрированному шлангу
II и корпусу 13, подхватывает её, распиливает на мелкие частицы и транспортирует на обрабатываемый объект. Расход рабочей жидкости изменяется открытием крана 12 и сменой распиливающих наконечников распылителя 14.

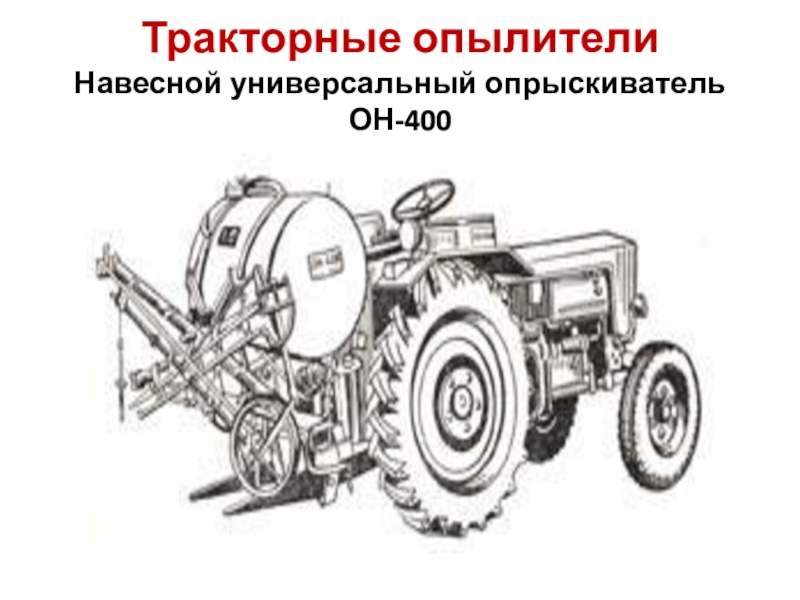

Слайд 22Тракторные опылители
Навесной универсальный опрыскиватель ОН-400

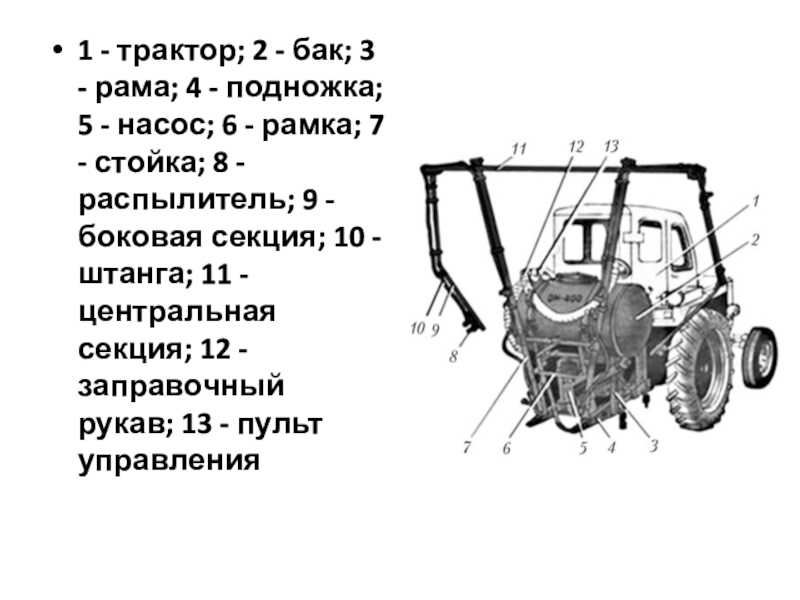

Слайд 231 - трактор; 2 - бак; 3 - рама; 4
- подножка; 5 - насос; 6 - рамка; 7 -
стойка; 8 - распылитель; 9 - боковая секция; 10 - штанга; 11 - центральная секция; 12 - заправочный рукав; 13 - пульт управления

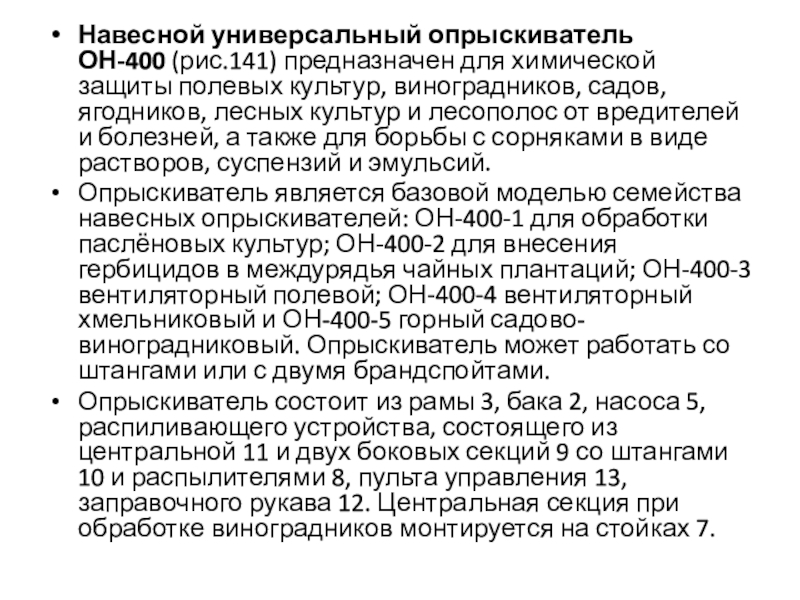

Слайд 24Навесной универсальный опрыскиватель ОН-400 (рис.141) предназначен для химической защиты полевых культур,
виноградников, садов, ягодников, лесных культур и лесополос от вредителей и
болезней, а также для борьбы с сорняками в виде растворов, суспензий и эмульсий.
Опрыскиватель является базовой моделью семейства навесных опрыскивателей: ОН-400-1 для обработки паслёновых культур; ОН-400-2 для внесения гербицидов в междурядья чайных плантаций; ОН-400-3 вентиляторный полевой; ОН-400-4 вентиляторный хмельниковый и ОН-400-5 горный садово-виноградниковый. Опрыскиватель может работать со штангами или с двумя брандспойтами.
Опрыскиватель состоит из рамы 3, бака 2, насоса 5, распиливающего устройства, состоящего из центральной 11 и двух боковых секций 9 со штангами 10 и распылителями 8, пульта управления 13, заправочного рукава 12. Центральная секция при обработке виноградников монтируется на стойках 7.

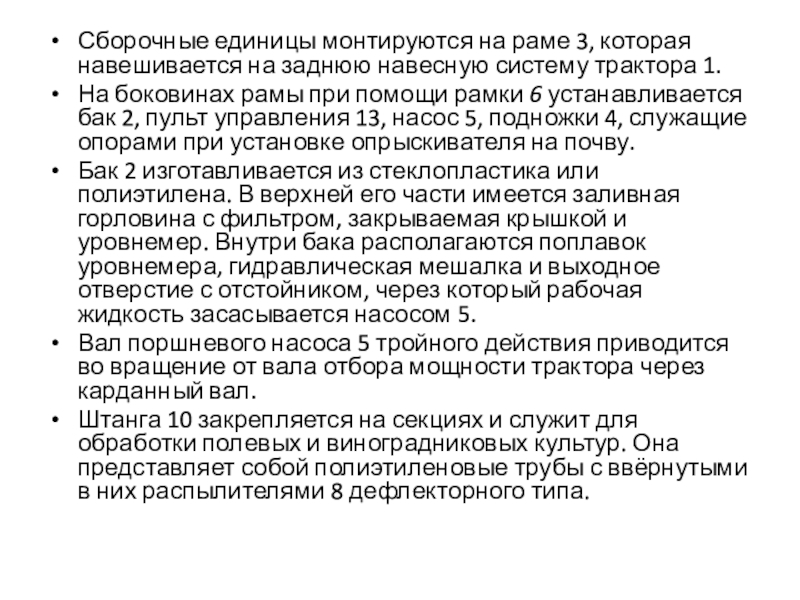

Слайд 25Сборочные единицы монтируются на раме 3, которая навешивается на заднюю
навесную систему трактора 1.
На боковинах рамы при помощи рамки 6 устанавливается бак
2, пульт управления 13, насос 5, подножки 4, служащие опорами при установке опрыскивателя на почву.
Бак 2 изготавливается из стеклопластика или полиэтилена. В верхней его части имеется заливная горловина с фильтром, закрываемая крышкой и уровнемер. Внутри бака располагаются поплавок уровнемера, гидравлическая мешалка и выходное отверстие с отстойником, через который рабочая жидкость засасывается насосом 5.
Вал поршневого насоса 5 тройного действия приводится во вращение от вала отбора мощности трактора через карданный вал.
Штанга 10 закрепляется на секциях и служит для обработки полевых и виноградниковых культур. Она представляет собой полиэтиленовые трубы с ввёрнутыми в них распылителями 8 дефлекторного типа.

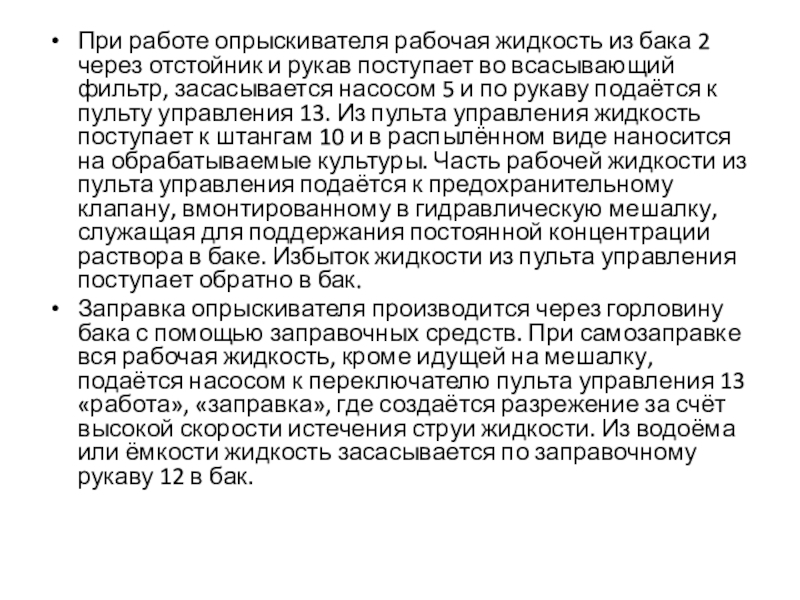

Слайд 26При работе опрыскивателя рабочая жидкость из бака 2 через отстойник
и рукав поступает во всасывающий фильтр, засасывается насосом 5 и
по рукаву подаётся к пульту управления 13. Из пульта управления жидкость поступает к штангам 10 и в распылённом виде наносится на обрабатываемые культуры. Часть рабочей жидкости из пульта управления подаётся к предохранительному клапану, вмонтированному в гидравлическую мешалку, служащая для поддержания постоянной концентрации раствора в баке. Избыток жидкости из пульта управления поступает обратно в бак.
Заправка опрыскивателя производится через горловину бака с помощью заправочных средств. При самозаправке вся рабочая жидкость, кроме идущей на мешалку, подаётся насосом к переключателю пульта управления 13 «работа», «заправка», где создаётся разрежение за счёт высокой скорости истечения струи жидкости. Из водоёма или ёмкости жидкость засасывается по заправочному рукаву 12 в бак.

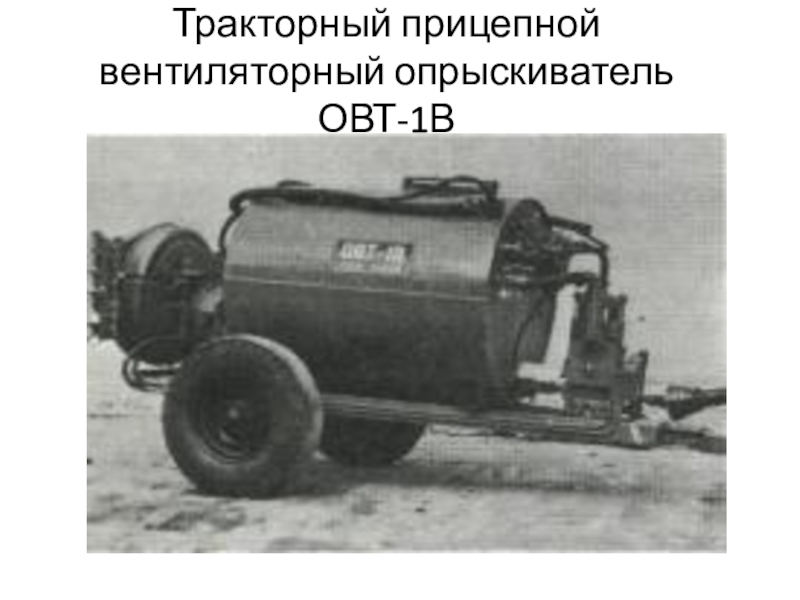

Слайд 27Тракторный прицепной вентиляторный опрыскиватель ОВТ-1В

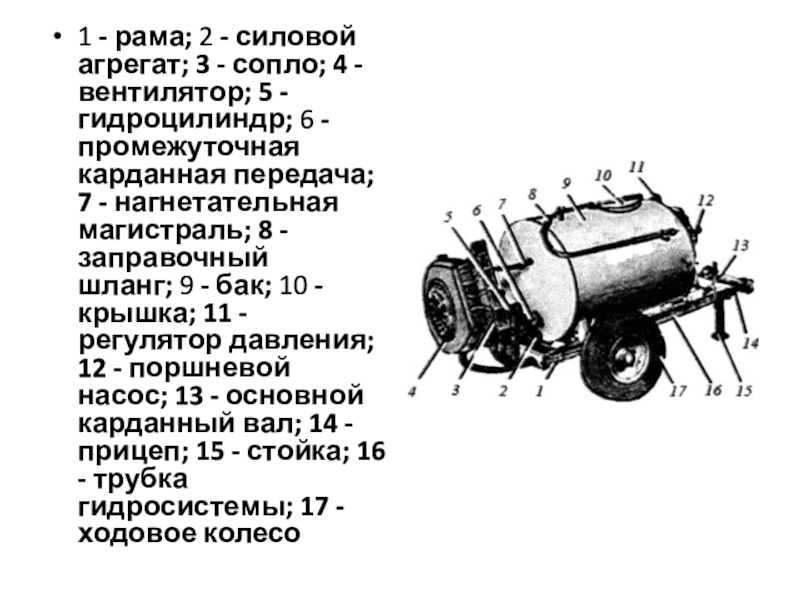

Слайд 281 - рама; 2 - силовой агрегат; 3 - сопло; 4 - вентилятор; 5 - гидроцилиндр; 6 - промежуточная
карданная передача; 7 - нагнетательная магистраль; 8 - заправочный шланг; 9 -
бак; 10 - крышка; 11 - регулятор давления; 12 - поршневой насос; 13 - основной карданный вал; 14 - прицеп; 15 - стойка; 16 - трубка гидросистемы; 17 - ходовое колесо

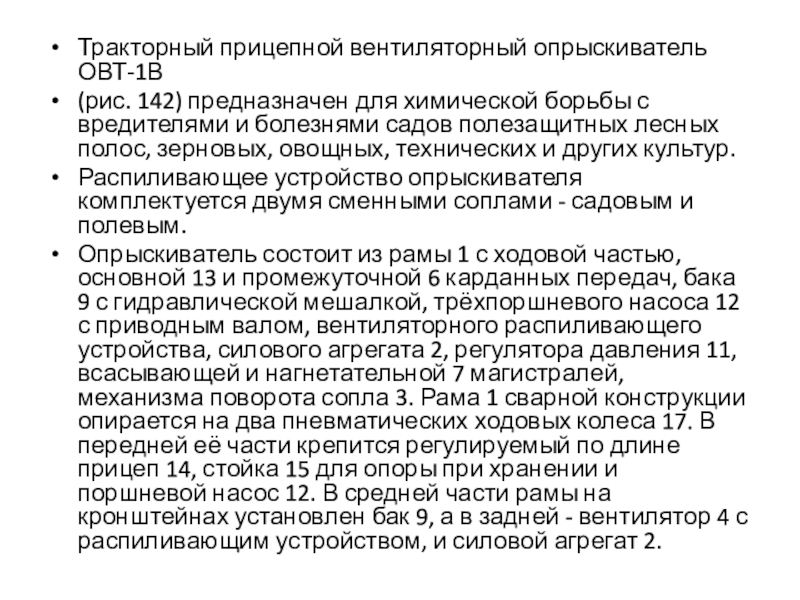

Слайд 29Тракторный прицепной вентиляторный опрыскиватель ОВТ-1В
(рис. 142) предназначен для химической борьбы
с вредителями и болезнями садов полезащитных лесных полос, зерновых, овощных,
технических и других культур.
Распиливающее устройство опрыскивателя комплектуется двумя сменными соплами - садовым и полевым.
Опрыскиватель состоит из рамы 1 с ходовой частью, основной 13 и промежуточной 6 карданных передач, бака 9 с гидравлической мешалкой, трёхпоршневого насоса 12 с приводным валом, вентиляторного распиливающего устройства, силового агрегата 2, регулятора давления 11, всасывающей и нагнетательной 7 магистралей, механизма поворота сопла 3. Рама 1 сварной конструкции опирается на два пневматических ходовых колеса 17. В передней её части крепится регулируемый по длине прицеп 14, стойка 15 для опоры при хранении и поршневой насос 12. В средней части рамы на кронштейнах установлен бак 9, а в задней - вентилятор 4 с распиливающим устройством, и силовой агрегат 2.

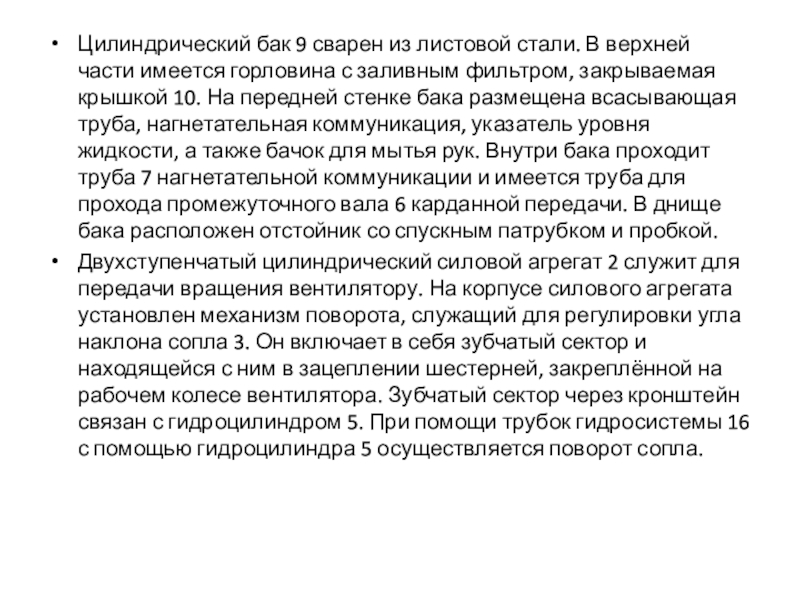

Слайд 30Цилиндрический бак 9 сварен из листовой стали. В верхней части
имеется горловина с заливным фильтром, закрываемая крышкой 10. На передней
стенке бака размещена всасывающая труба, нагнетательная коммуникация, указатель уровня жидкости, а также бачок для мытья рук. Внутри бака проходит труба 7 нагнетательной коммуникации и имеется труба для прохода промежуточного вала 6 карданной передачи. В днище бака расположен отстойник со спускным патрубком и пробкой.
Двухступенчатый цилиндрический силовой агрегат 2 служит для передачи вращения вентилятору. На корпусе силового агрегата установлен механизм поворота, служащий для регулировки угла наклона сопла 3. Он включает в себя зубчатый сектор и находящейся с ним в зацеплении шестерней, закреплённой на рабочем колесе вентилятора. Зубчатый сектор через кронштейн связан с гидроцилиндром 5. При помощи трубок гидросистемы 16 с помощью гидроцилиндра 5 осуществляется поворот сопла.

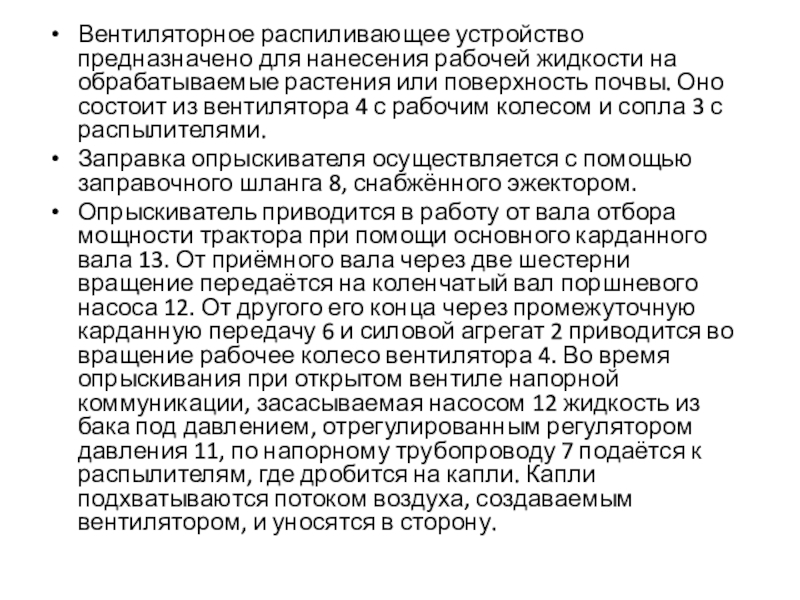

Слайд 31Вентиляторное распиливающее устройство предназначено для нанесения рабочей жидкости на обрабатываемые
растения или поверхность почвы. Оно состоит из вентилятора 4 с
рабочим колесом и сопла 3 с распылителями.
Заправка опрыскивателя осуществляется с помощью заправочного шланга 8, снабжённого эжектором.
Опрыскиватель приводится в работу от вала отбора мощности трактора при помощи основного карданного вала 13. От приёмного вала через две шестерни вращение передаётся на коленчатый вал поршневого насоса 12. От другого его конца через промежуточную карданную передачу 6 и силовой агрегат 2 приводится во вращение рабочее колесо вентилятора 4. Во время опрыскивания при открытом вентиле напорной коммуникации, засасываемая насосом 12 жидкость из бака под давлением, отрегулированным регулятором давления 11, по напорному трубопроводу 7 подаётся к распылителям, где дробится на капли. Капли подхватываются потоком воздуха, создаваемым вентилятором, и уносятся в сторону.

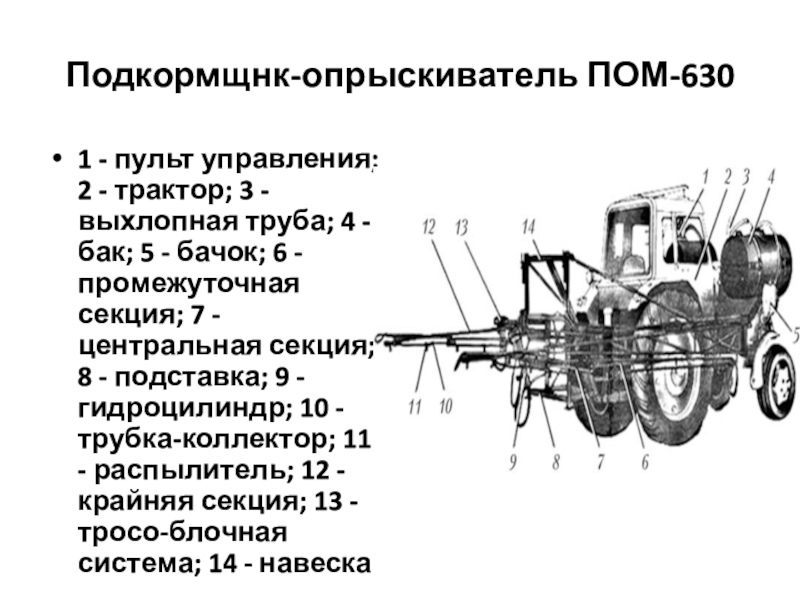

Слайд 32Подкормщнк-опрыскиватель ПОМ-630
1 - пульт управления; 2 - трактор; 3 -
выхлопная труба; 4 - бак; 5 - бачок; 6 -
промежуточная секция; 7 - центральная секция; 8 - подставка; 9 - гидроцилиндр; 10 - трубка-коллектор; 11 - распылитель; 12 - крайняя секция; 13 - тросо-блочная система; 14 - навеска

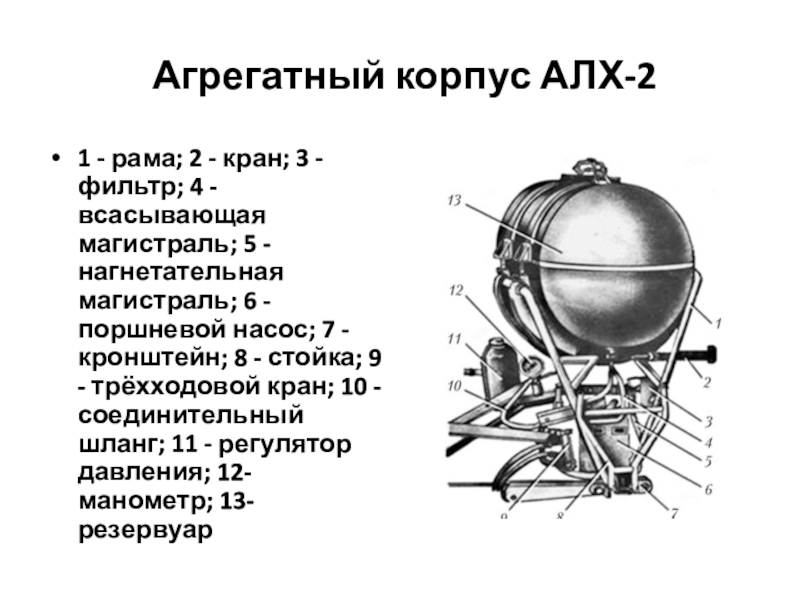

Слайд 33 Агрегатный корпус АЛХ-2
1 - рама; 2 - кран; 3 -
фильтр; 4 - всасывающая магистраль; 5 - нагнетательная магистраль; 6
- поршневой насос; 7 - кронштейн; 8 - стойка; 9 - трёхходовой кран; 10 - соединительный шланг; 11 - регулятор давления; 12-манометр; 13-резервуар

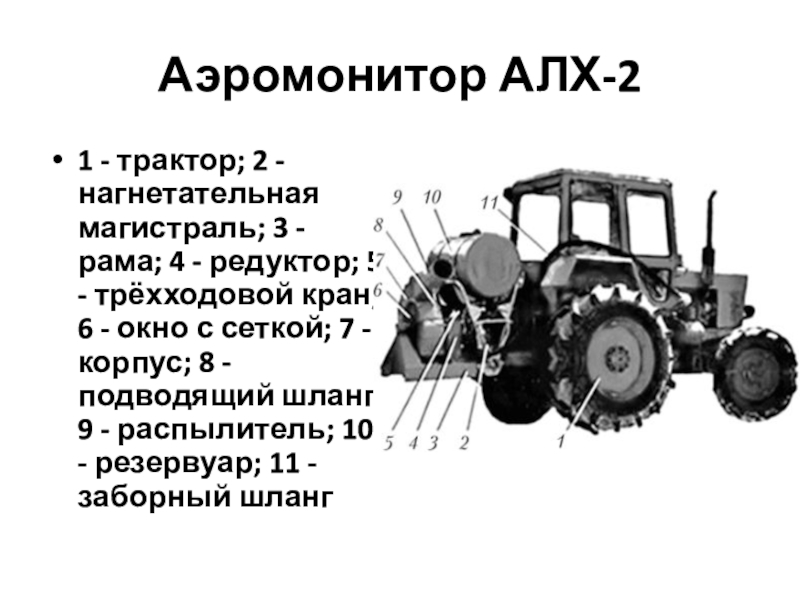

Слайд 34Аэромонитор АЛХ-2
1 - трактор; 2 - нагнетательная магистраль; 3 -
рама; 4 - редуктор; 5 - трёхходовой кран; 6 -
окно с сеткой; 7 - корпус; 8 - подводящий шланг; 9 - распылитель; 10 - резервуар; 11 - заборный шланг

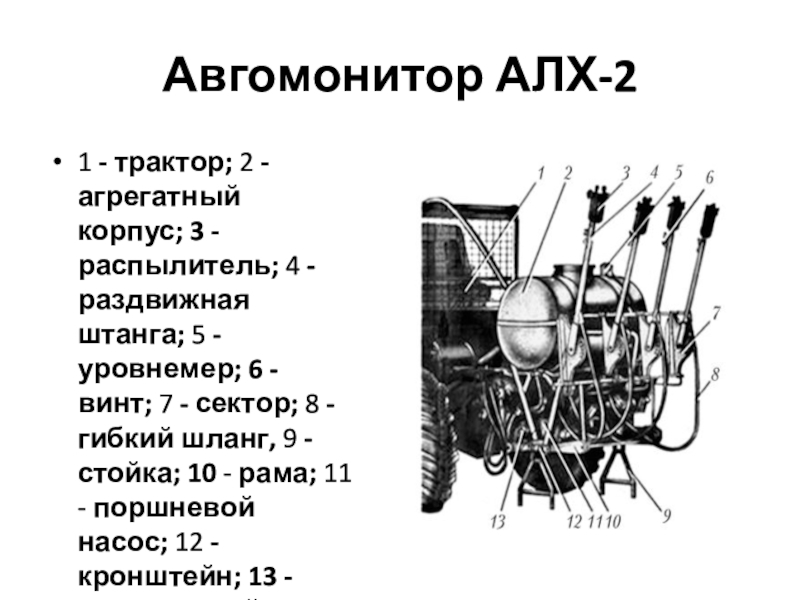

Слайд 35Авгомонитор АЛХ-2
1 - трактор; 2 - агрегатный корпус; 3 - распылитель; 4 - раздвижная штанга; 5 - уровнемер; 6 - винт; 7 -
сектор; 8 - гибкий шланг, 9 - стойка; 10 - рама; 11 - поршневой насос; 12 - кронштейн; 13 -трехходовой кран

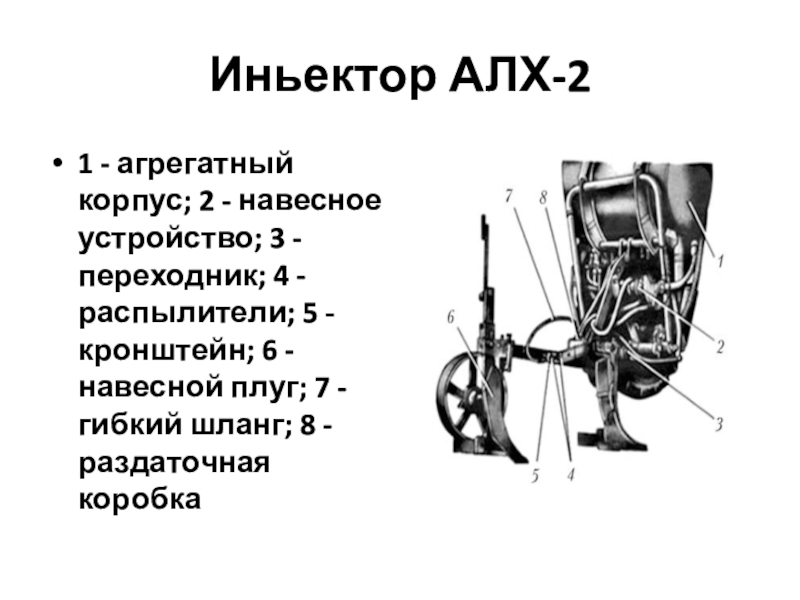

Слайд 36Иньектор АЛХ-2
1 - агрегатный корпус; 2 - навесное устройство; 3
- переходник; 4 - распылители; 5 - кронштейн; 6 -
навесной плуг; 7 - гибкий шланг; 8 - раздаточная коробка

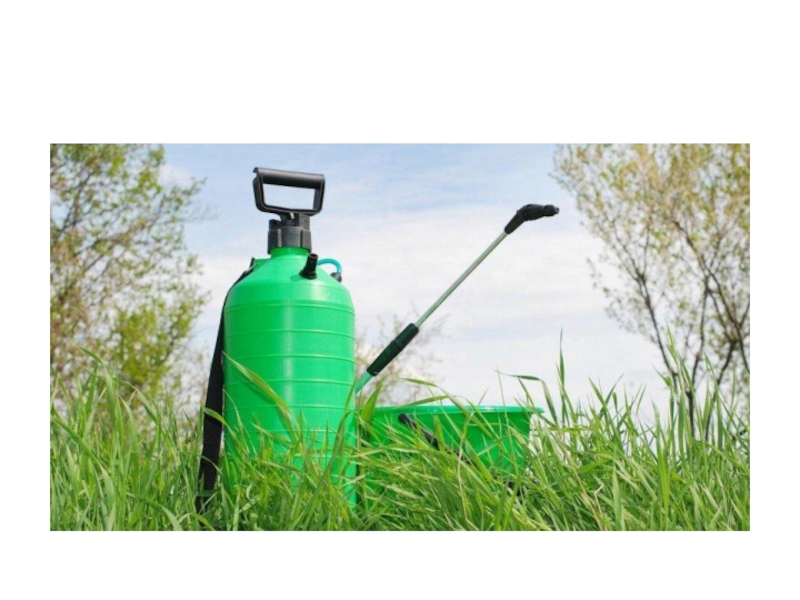

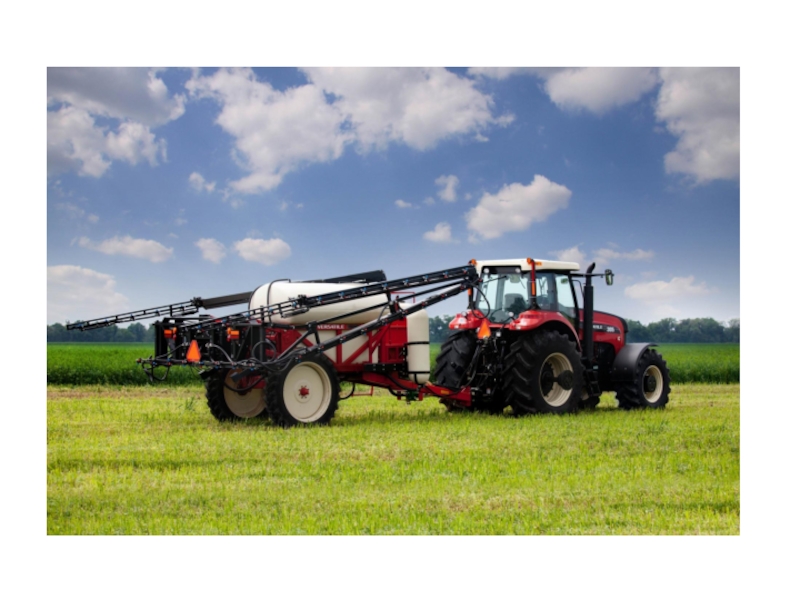

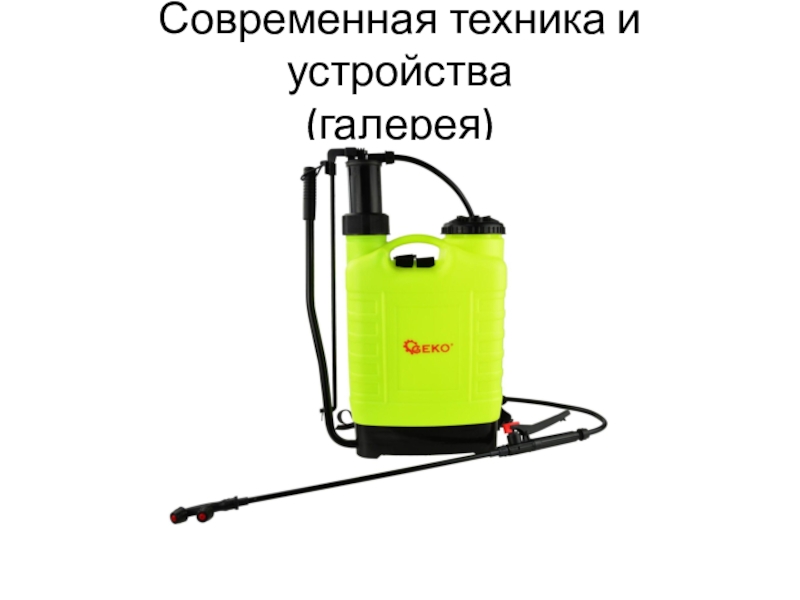

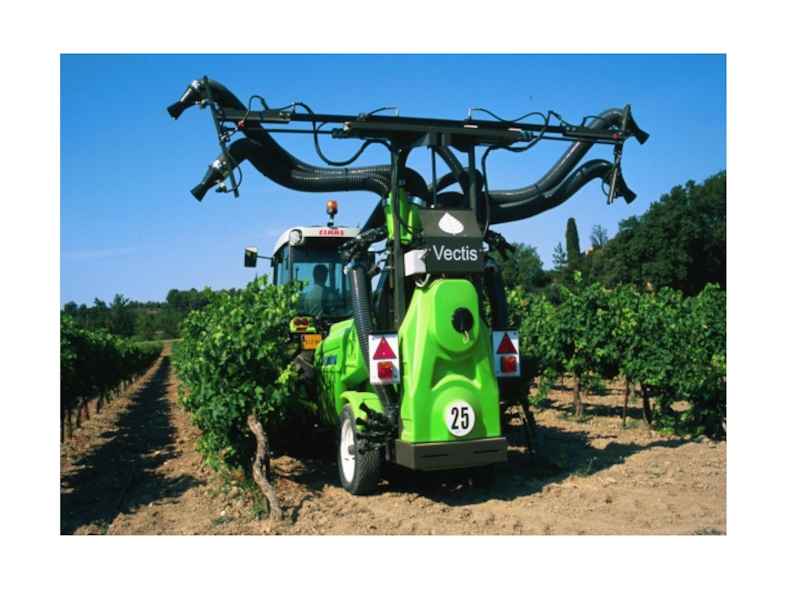

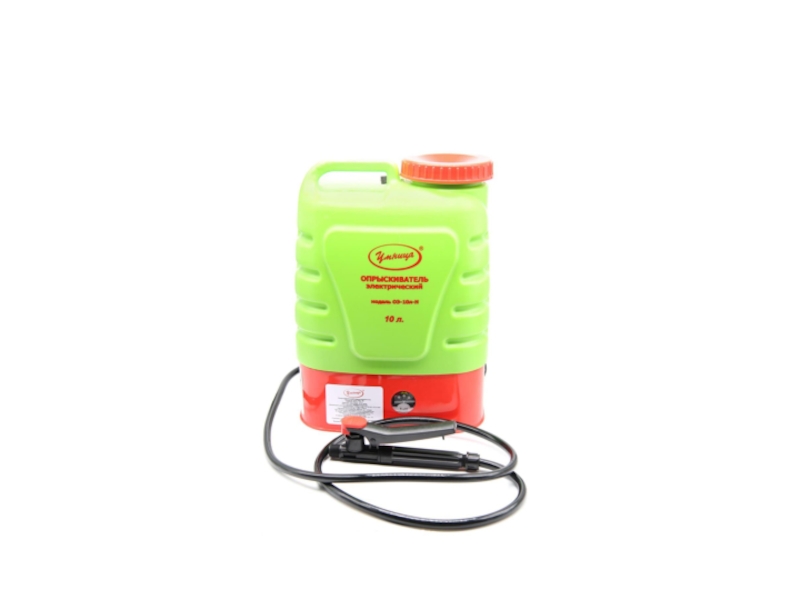

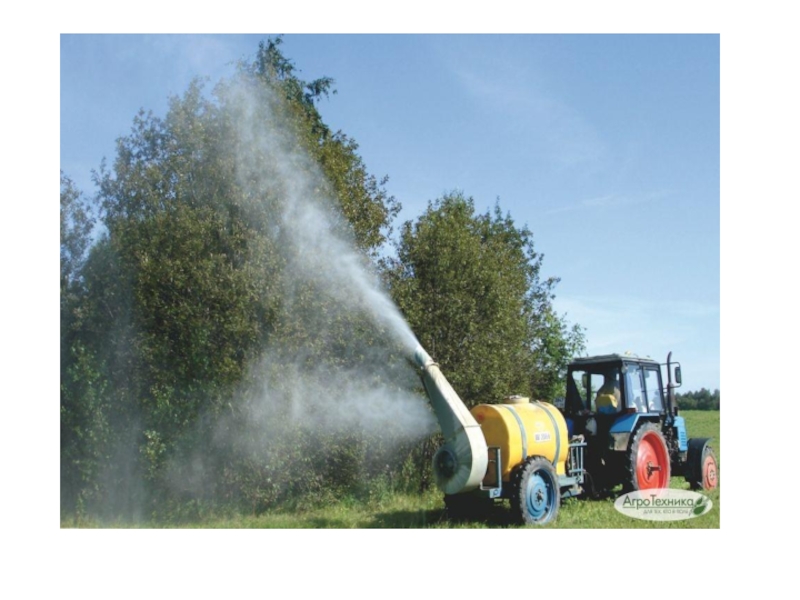

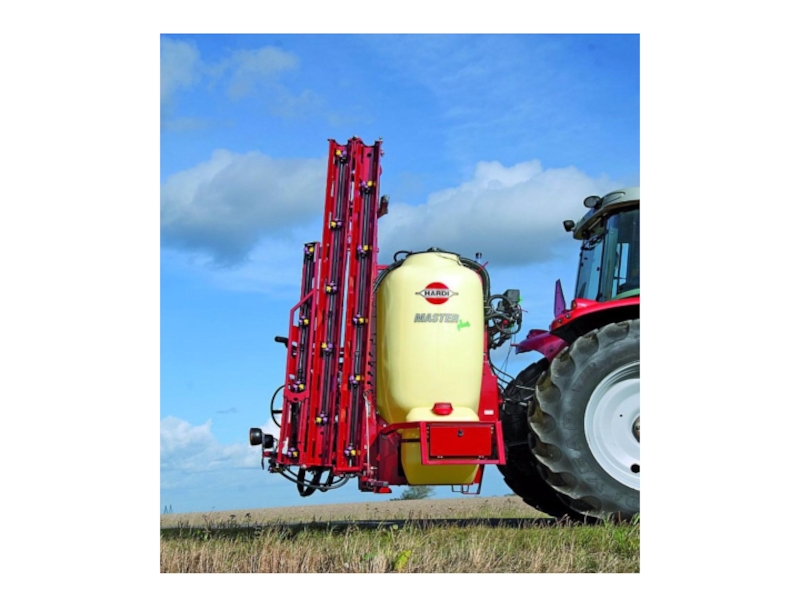

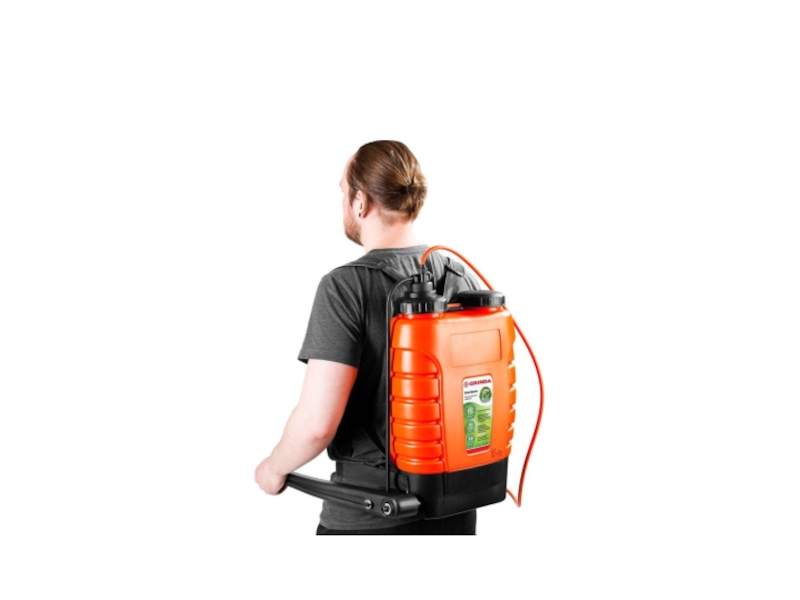

Слайд 37Современная техника и устройства
(галерея)
