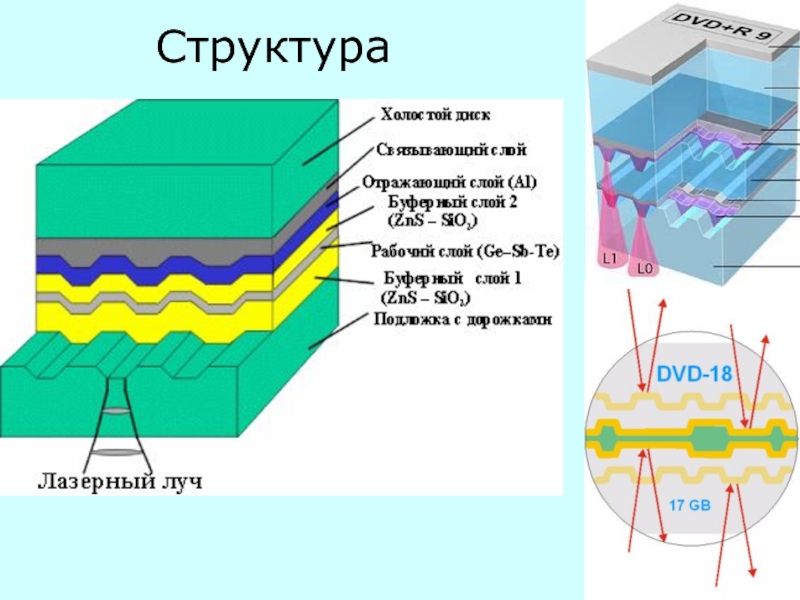

- 6. Структура
- 7. Ёмкость слоя выше, т. к. λ=650 нм,
- 8. 4. Основные типы CD и DVD ROM
- 9. ±R: пятна с пониженным CRВозникают из-за химической
- 10. Слайд 10
- 11. ±RW: более тусклые пятна несколько устойчивых фаз
- 12. Чтение на изогнутой канавке
- 13. DVD-RAMЗапись и на бугорках, и в канавках (изогнутых)
- 14. Итоговая таблица
- 15. 5. Приводы CD и DVDГоловка чтения-записи состоит
- 16. Если зазор не в норме, то размер пятна растётзазорСбой чтения/записиλ
- 17. Отличие от НЖМД –динамичность подвески: головка отслеживает биения диска, чтобы зазор был в норме
- 18. Проблема – на больших оборотах эта подстройка не срабатываетОграничение скорости вращения и обмена данными
- 19. а) Blue Ray6. Новые технологии
- 20. Сравнение
- 21. Слайд 21
- 22. Запись BD-R 50 Гб ($100) за 45 минут$600
- 23. б) High Density DVD27 ГБ ⇒ видео высокой чёткостиλ=405 нм

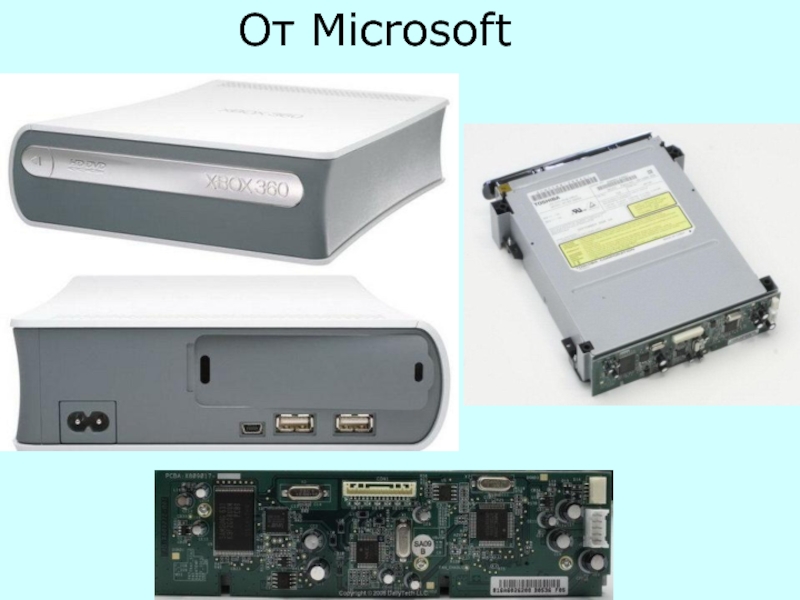

- 24. От Microsoft
- 25. Созданы универсальные чипы для работы и с BD, и с HD DVD

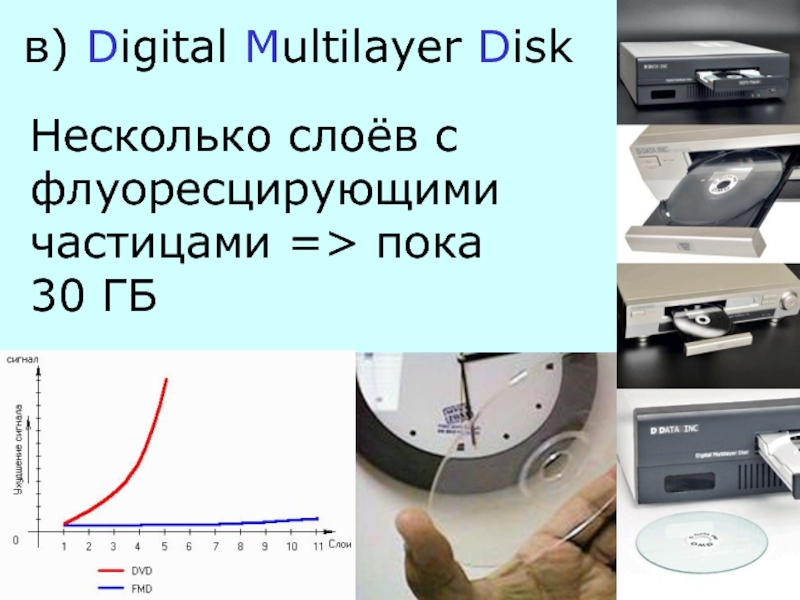

- 26. в) Digital Multilayer Disk
- 27. Проблема фокусировки лазера на нужном слое.При переходе на голубой лазер можно увеличить ёмкость до терабайт!
- 28. г) Holographic VD (в разработке)Теоретически до 3.9
- 29. Голограмма по методу Денисюка (1962)
- 30. Зелёный луч Красный луч Голограмма Поликарбонат
- 31. Скачать презентанцию
2. Пионеры CD: Philips + Sony (1982) Геом. стандарт: толщина 1.2 мм12 см1.5 см1x=150 КБ/с
Слайды и текст этой презентации
Слайд 1§3 Оптические диски
1. Принцип
Лог. 1 – изменение (скачок) оптических
свойств среды, обычно коэфф. отражения CR
Слайд 3 CD-ROM имеет одну спиральную дорожку (5 км!) из ямок,
как у грампластинки
начинается изнутри
600 витков на 1 мм,
22118 всегопервые и последние 1-2 тысячи витков – вводная и выводная зоны – служебные
Слайд 53. DVD
Сначала (1995) – Digital Video Disk
Теперь – Digital Versatile
Disk (разносторонний = универсальный)
1 слой – 4.7 ГБ
2 стороны2 слоя с каждой ⇒ 17 ГБ
1x=1385 КБ/с
Слайд 7Ёмкость слоя выше, т. к.
λ=650 нм, sin(α/2)=0.6 ⇒ пит
↓ в 2.5 раза
1 ECC на 16 секторов
В 7
разсектор

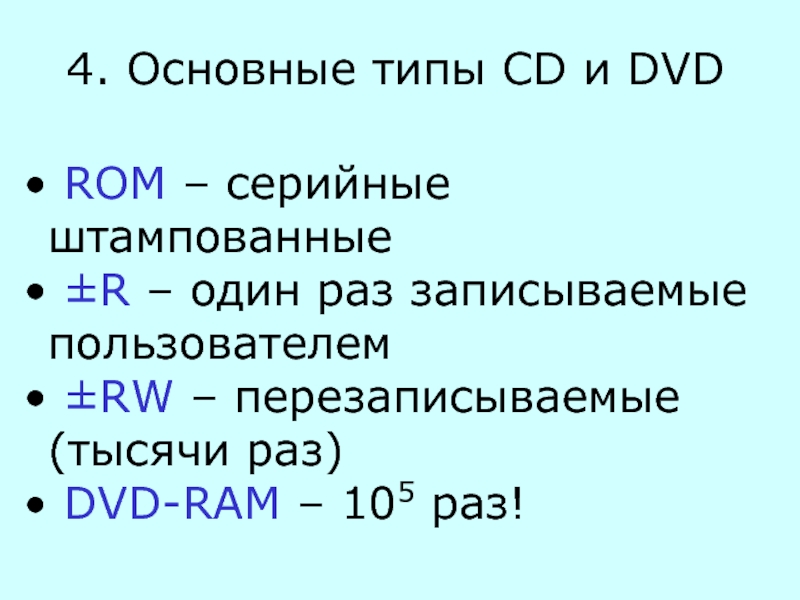

Слайд 84. Основные типы CD и DVD
ROM – серийные
штампованные
±R – один раз записываемые пользователем
±RW – перезаписываемые
(тысячи раз)DVD-RAM – 105 раз!
Слайд 9±R: пятна с пониженным CR
Возникают из-за химической реакции при нагреве
лазером
Для упрощения привода
на диске есть спиральная дорожка-разметка
указаны
возможные скорости записи и мощность лазера
Слайд 11±RW: более тусклые пятна
несколько устойчивых фаз
запись двухэтапная:
А) пишем
нули – нагрев до 200 oС
Б) пишем единицы –
нагрев до 500 oС
Слайд 155. Приводы CD и DVD
Головка чтения-записи состоит из
лазера
призм, линз и зеркал
фотоприёмника
Слабое место – фокусировка
Слайд 17Отличие от НЖМД –динамичность подвески:
головка отслеживает биения диска, чтобы
зазор был в норме
Слайд 18Проблема – на больших оборотах эта подстройка не срабатывает
Ограничение скорости
вращения и обмена данными
Слайд 27Проблема фокусировки лазера на нужном слое.
При переходе на голубой лазер
можно увеличить ёмкость до терабайт!
Слайд 28г) Holographic VD (в разработке)
Теоретически до 3.9 ТБ на диск
Разделяем
луч на два ⇒
интерференция ⇒
информация о фазе ⇒ помним больше!
Микрофото
⇒ 50 КБ за импульс
Слайд 30 Зелёный луч
Красный луч
Голограмма
Поликарбонат
Фотополимер
Разделяющие слои
Отражатель зелёного
Отражатель красного
P – питы (ямки)
