Слайд 1Доцент Рожковская Валентина Васильевна
Кафедра лучевой диагностики и лучевой терапии

Доцент  Рожковская  Валентина ВасильевнаКафедра  лучевой диагностики  и лучевой терапии

Слайд 2
Лучевое исследование органов дыхания

Лучевое  исследование  органов дыхания

Слайд 3План лекции:

1. Методы лучевого исследования
2. Рентгеновская анатомия органов

дыхания
3. Рентгеновская семиотика
4. Рентгенологическая картина некоторых заболеваний

План лекции: 1. Методы лучевого исследования 2. Рентгеновская анатомия органов дыхания 3. Рентгеновская семиотика 4. Рентгенологическая картина

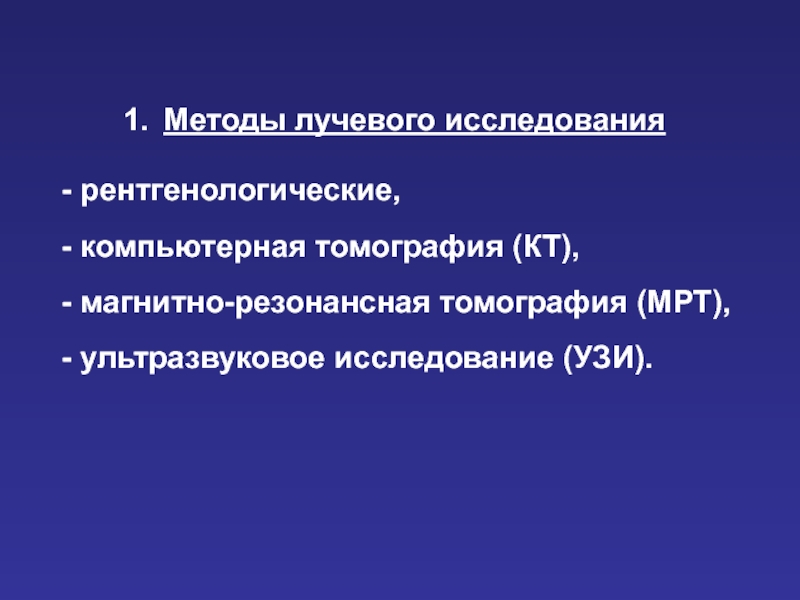

Слайд 4
Методы лучевого исследования

- рентгенологические,
- компьютерная томография (КТ),
- магнитно-резонансная томография (МРТ),
-

ультразвуковое исследование (УЗИ).

Методы лучевого исследования	- рентгенологические,	- компьютерная томография (КТ),	- магнитно-резонансная томография (МРТ),	- ультразвуковое исследование (УЗИ).

Слайд 5Методы рентгенологического исследования
Основные:
- рентгеноскопия,
- рентгенография,
- рентгеновская флюорография
Специальные:
- бронхография,
- ангиопульмонография,
- линейная

и компьютерная томография,
- рентгенополиграфия,
- диагностический пневмоторакс и др.

Методы рентгенологического исследованияОсновные:	- рентгеноскопия,	- рентгенография,	- рентгеновская флюорографияСпециальные:	- бронхография,	- ангиопульмонография,	- линейная и компьютерная томография,	- рентгенополиграфия,	- диагностический пневмоторакс и

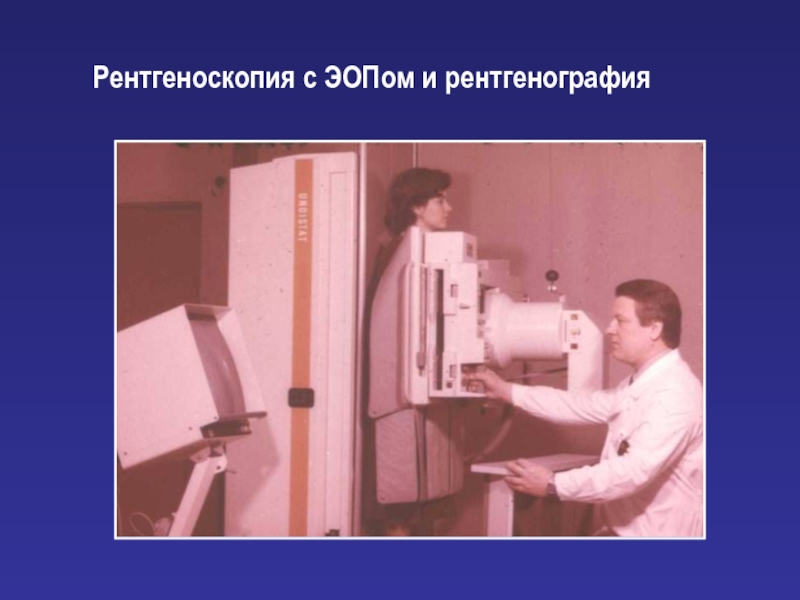

Слайд 6Рентгеноскопия с ЭОПом и рентгенография

Рентгеноскопия с ЭОПом и рентгенография

Слайд 7 Рентгеноскопия с помощью электронно-оптического преобразователя

Рентгеноскопия с помощью электронно-оптического преобразователя

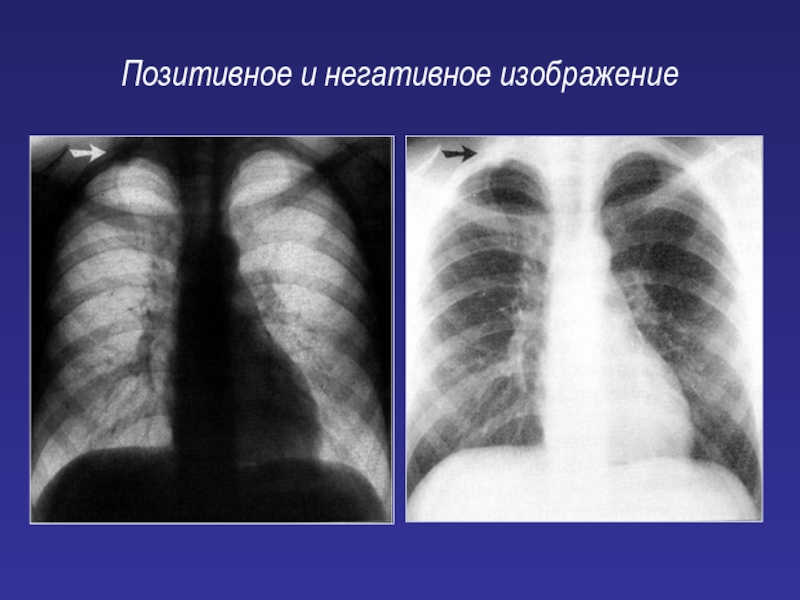

Слайд 8Позитивное и негативное изображение


Позитивное и негативное изображение

Слайд 9Односторонняя (правосторонняя) бронхография

Односторонняя (правосторонняя) бронхография

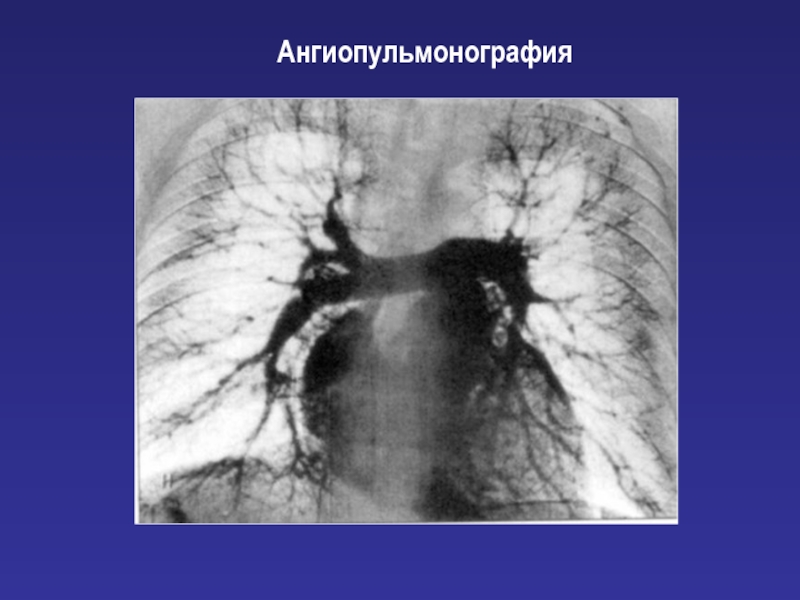

Слайд 10Ангиопульмонография

Ангиопульмонография

Слайд 11Линейная томография легких
Фиброз верхней доли правого легкого

рентгенограмма
линейная томограмма

Линейная томография легкихФиброз верхней доли правого легкогорентгенограммалинейная  томограмма

Слайд 12Рентгенограмма и компьютерная томограмма (поликистоз легких)

Рентгенограмма и компьютерная томограмма (поликистоз легких)

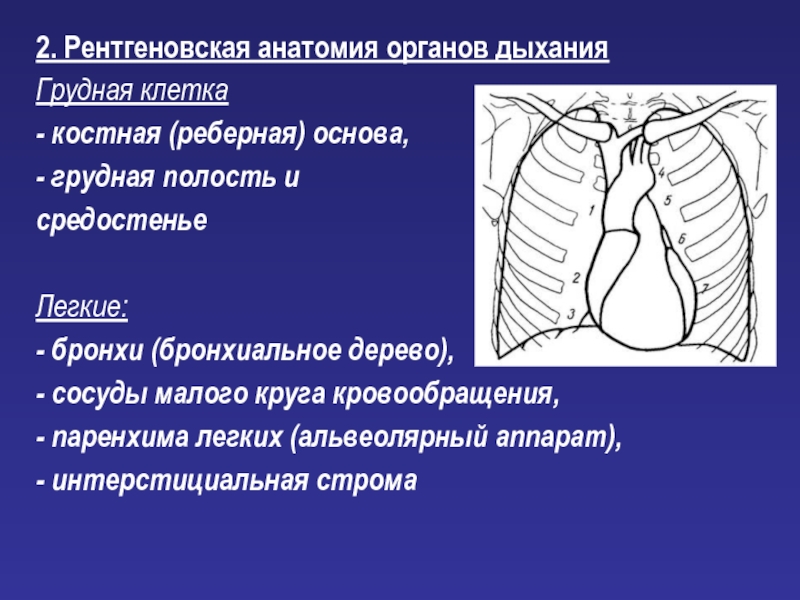

Слайд 132. Рентгеновская анатомия органов дыхания
Грудная клетка
- костная (реберная) основа,
-

грудная полость и
средостенье

Легкие:
- бронхи (бронхиальное дерево),
- сосуды малого круга

кровообращения,
- паренхима легких (альвеолярный аппарат),
- интерстициальная строма

2. Рентгеновская анатомия органов дыханияГрудная клетка - костная (реберная) основа,- грудная полость и средостеньеЛегкие:- бронхи (бронхиальное дерево),-

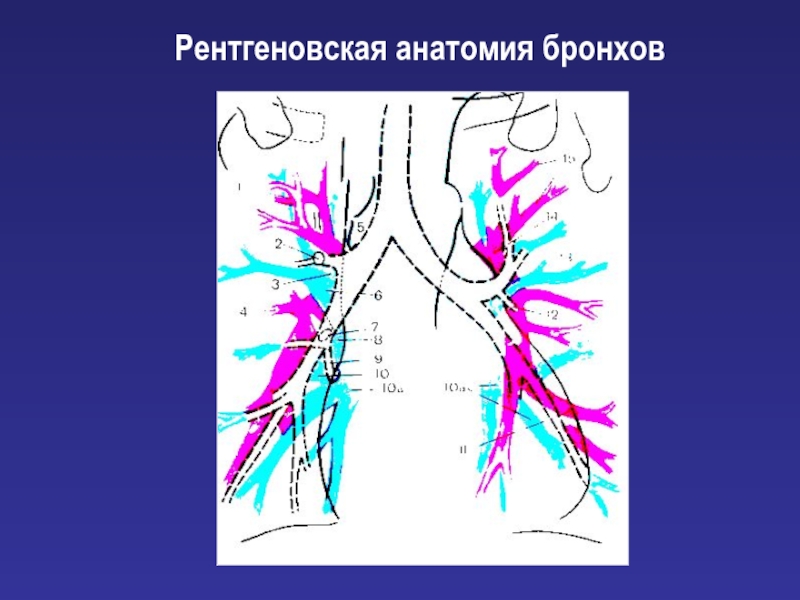

Слайд 14Рентгеновская анатомия бронхов

Рентгеновская анатомия бронхов

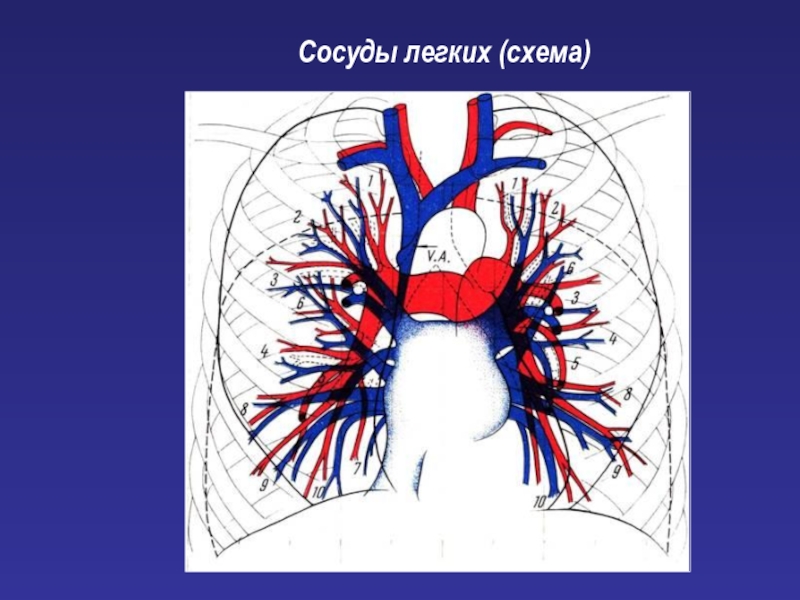

Слайд 15Сосуды легких (схема)

Сосуды легких (схема)

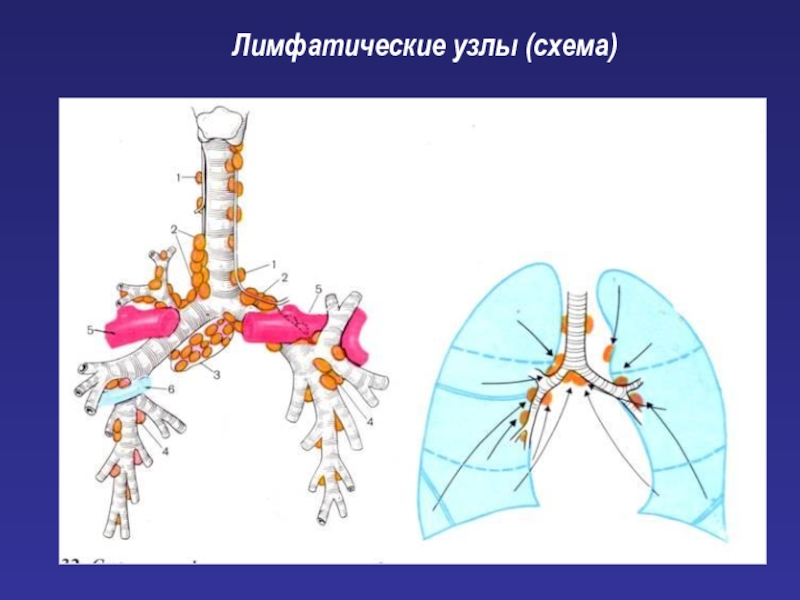

Слайд 16Лимфатические узлы (схема)

Лимфатические узлы (схема)

Слайд 17Структура легочного рисунка, корни легких

Структура легочного рисунка, корни легких

Слайд 18Долевое строение легких
Междолевые щели, париетальный и висцеральный листки плевры
Правая боковая
Прямая
проекция
Левая

боковая

Долевое строение легкихМеждолевые щели, париетальный и висцеральный листки плеврыПравая боковаяПрямаяпроекцияЛевая боковая

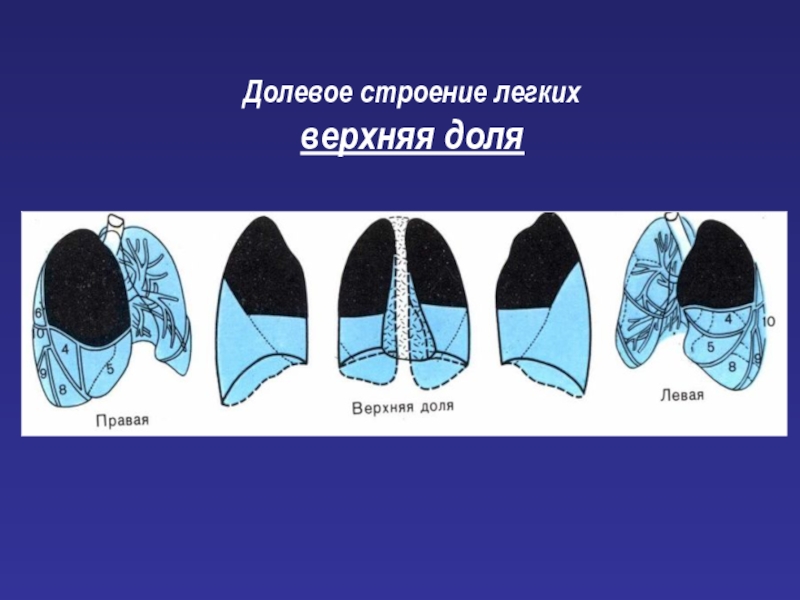

Слайд 19Долевое строение легких
верхняя доля

Долевое строение легкихверхняя доля

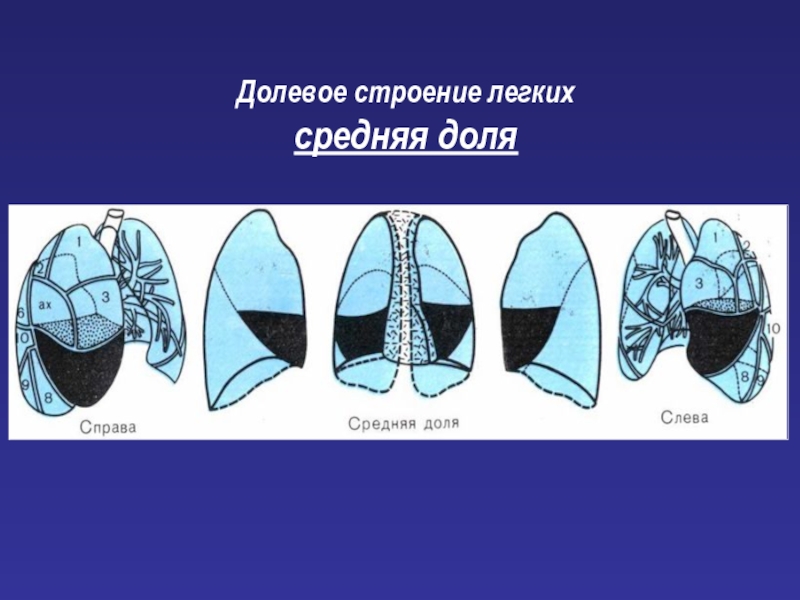

Слайд 20Долевое строение легких
средняя доля

Долевое строение легкихсредняя доля

Слайд 21Долевое строение легких
нижняя доля

Долевое строение легкихнижняя доля

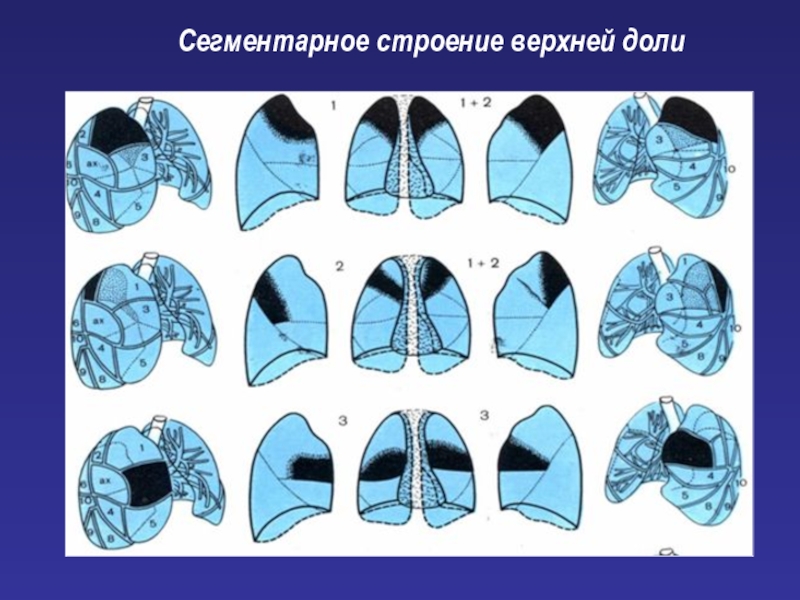

Слайд 22Сегментарное строение верхней доли

Сегментарное строение верхней доли

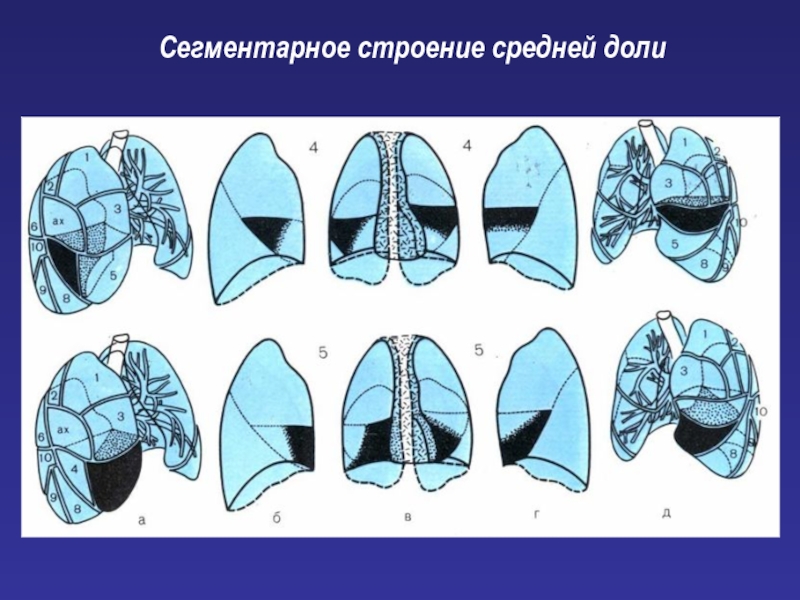

Слайд 23Сегментарное строение средней доли

Сегментарное строение средней доли

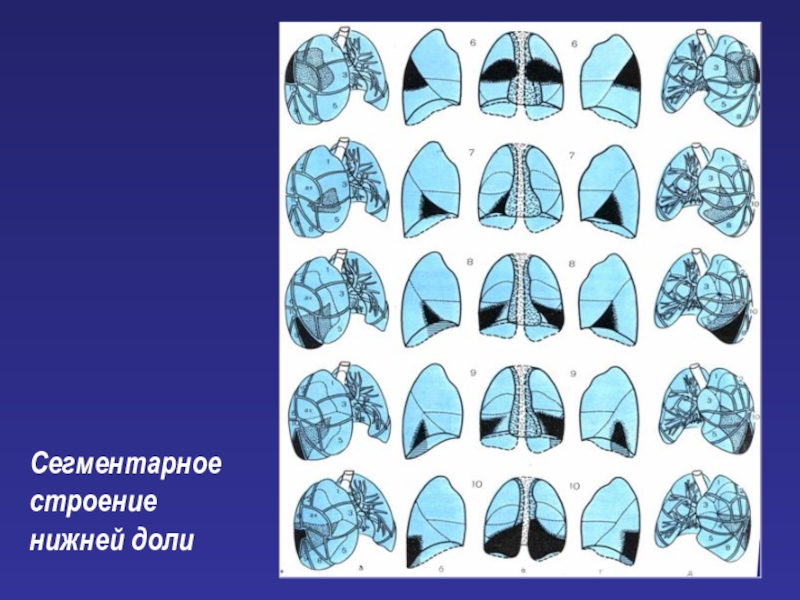

Слайд 24Сегментарное
строение
нижней доли

Сегментарное строение нижней доли

Слайд 25Реберно-диафрагмальные синусы:
- передний, наружный, задний

Реберно-диафрагмальные синусы:	- передний, наружный, задний

Слайд 263. Рентгеновская семиотика

Просветление
Затемнение

3. Рентгеновская семиотикаПросветление Затемнение

Слайд 27Симптомы внутрилегочного затемнения (уплотнение легочной ткани)
По количеству:
- единичные,
- множественные,
- односторонние,


- двусторонние.
По размерам:
- очаговые тени < 1 cm ,
-

инфильтратоподобные тени > 1 cm,
- крупные, обширные тени.
Симптомы внутрилегочного затемнения (уплотнение легочной ткани)По количеству:		- единичные,		- множественные,		- односторонние, 		- двусторонние.По размерам: 			- очаговые тени <

Слайд 28Симптомы внутрилегочного затемнения

По форме:
- округлые (очаговые),
- округлые (шаровидные),
- треугольные, пирамидальные,
-

неправильной формы,
- линзообразные,
- линейные

Симптомы внутрилегочного затемненияПо форме:	- округлые (очаговые),	- округлые (шаровидные),	- треугольные, пирамидальные,	- неправильной формы,	- линзообразные,	- линейные

Слайд 29Мелкоочаговая двусторонняя очаговость

Мелкоочаговая двусторонняя очаговость

Слайд 30Шаровидная
пневмония

Шаровидная пневмония

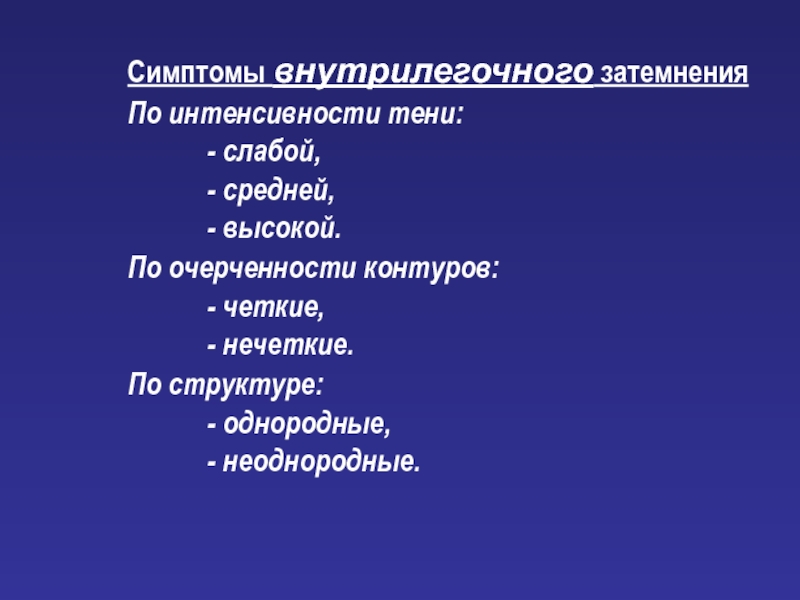

Слайд 31Симптомы внутрилегочного затемнения
По интенсивности тени:
- слабой,
- средней,
- высокой.
По очерченности контуров:
-

четкие,
- нечеткие.
По структуре:
- однородные,
- неоднородные.

Симптомы внутрилегочного затемненияПо интенсивности тени:		- слабой,		- средней,		- высокой.По очерченности контуров:		- четкие,		- нечеткие.По структуре:		- однородные,		- неоднородные.

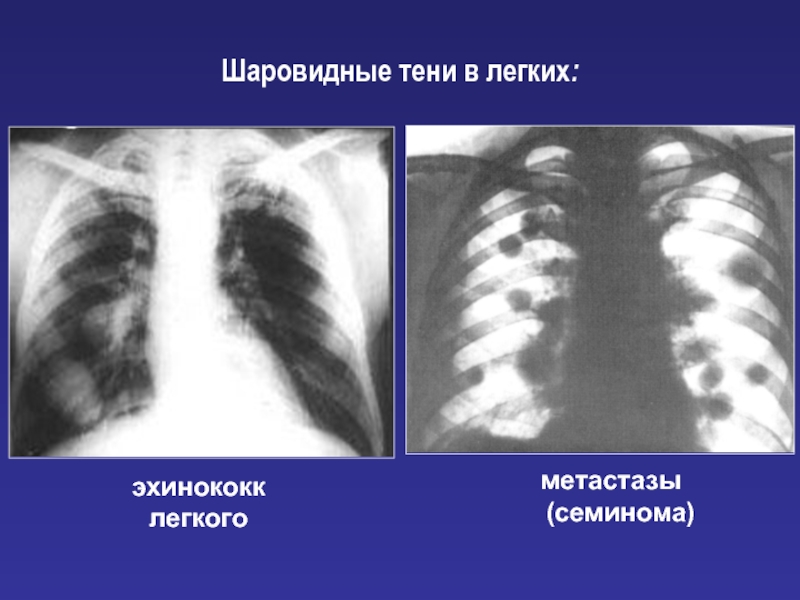

Слайд 32Шаровидные тени в легких:

эхинококк легкого



метастазы (семинома)

Шаровидные тени в легких:эхинококк легкогометастазы 	(семинома)

Слайд 33Разновидности внутрилегочного затемнения

Разновидности внутрилегочного затемнения

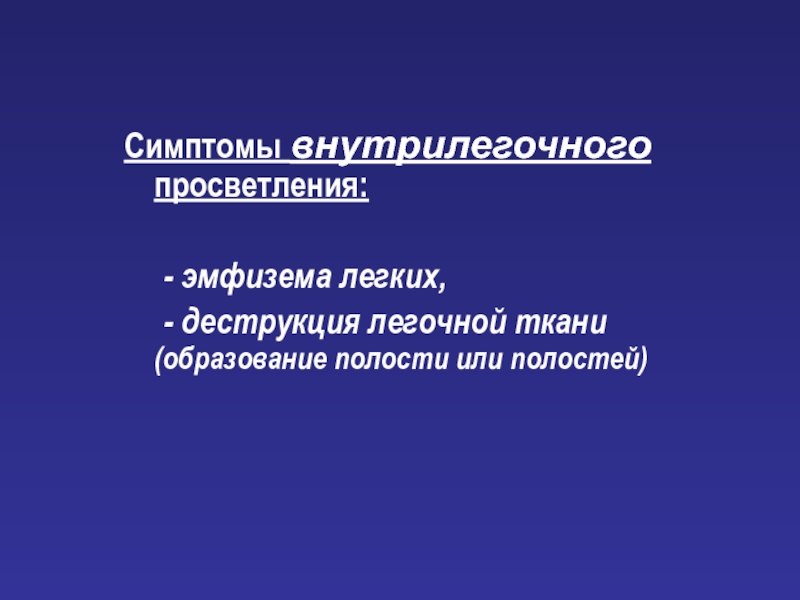

Слайд 34
Симптомы внутрилегочного просветления:

- эмфизема легких,
- деструкция легочной ткани (образование полости

или полостей)

Симптомы внутрилегочного просветления:	- эмфизема легких,	- деструкция легочной ткани  (образование полости или полостей)

Слайд 35Фиброзно-кавернозный туберкулез легких

Фиброзно-кавернозный туберкулез легких

Слайд 36Распадающийся периферический рак

Распадающийся периферический рак

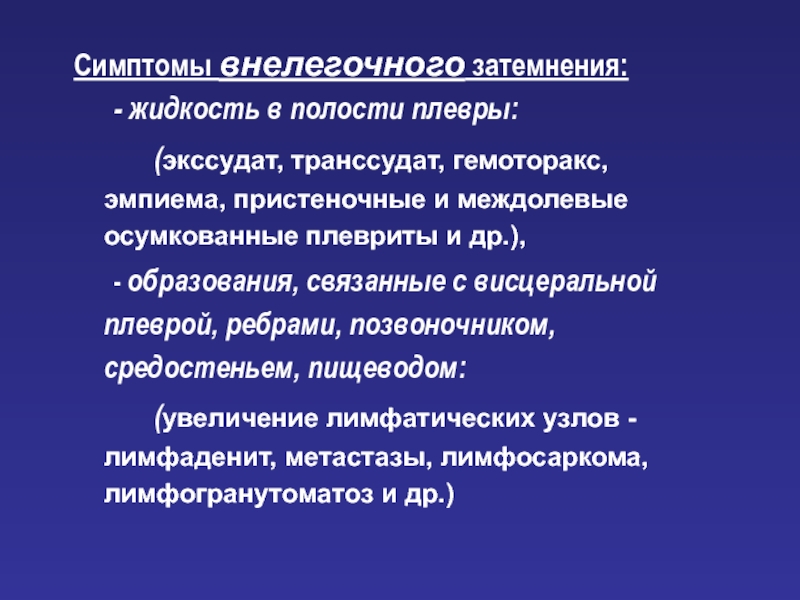

Слайд 37Симптомы внелегочного затемнения:
- жидкость в полости плевры:
(экссудат, транссудат, гемоторакс, эмпиема,

пристеночные и междолевые осумкованные плевриты и др.),
- образования, связанные с

висцеральной плеврой, ребрами, позвоночником, средостеньем, пищеводом:
(увеличение лимфатических узлов - лимфаденит, метастазы, лимфосаркома, лимфогранутоматоз и др.)

Симптомы внелегочного затемнения:	- жидкость в полости плевры:		(экссудат, транссудат, гемоторакс, эмпиема, пристеночные и междолевые осумкованные плевриты и др.),	-

Слайд 38Жидкость в полости плевры слева

Жидкость в полости плевры слева

Слайд 39 пристеночный осумкованный плеврит справа

междолевой осумкованный плеврит

слева

пристеночный осумкованный плеврит справа  междолевой осумкованный плеврит слева

Слайд 40 Расширение тени средостенья при лимфогрануломатозе

Расширение тени средостенья  при лимфогрануломатозе

Слайд 41Пневмоторакс (диагностический, лечебный, спонтанный)

Пневмоторакс  (диагностический, лечебный, спонтанный)

Слайд 42Правосторонний гидропневмоторакс

Правосторонний гидропневмоторакс

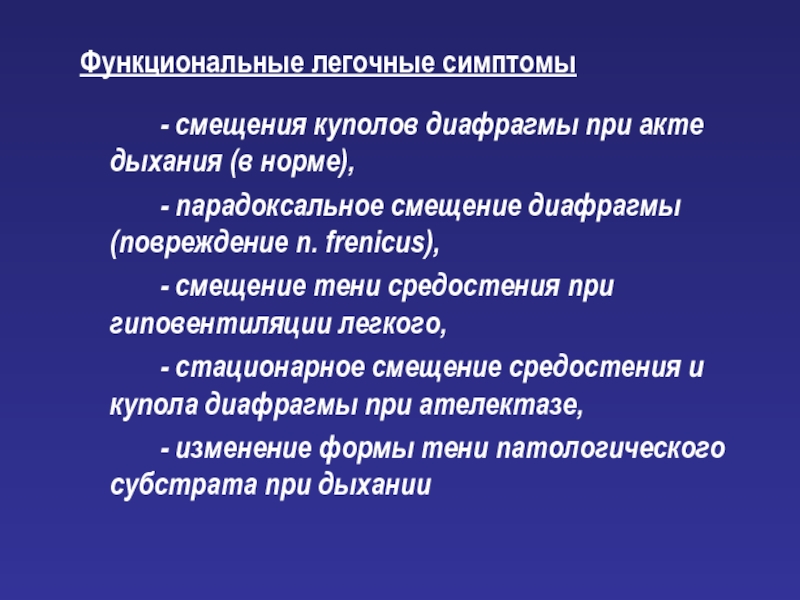

Слайд 43Функциональные легочные симптомы

- смещения куполов диафрагмы при акте дыхания (в

норме),
- парадоксальное смещение диафрагмы (повреждение n. frenicus),
- смещение тени

средостения при гиповентиляции легкого,
- стационарное смещение средостения и купола диафрагмы при ателектазе,
- изменение формы тени патологического субстрата при дыхании
Функциональные легочные симптомы		- смещения куполов диафрагмы при акте дыхания (в норме),		- парадоксальное смещение диафрагмы (повреждение n. frenicus),

Слайд 444. Рентгенологическая картина некоторых легочных заболеваний
Инородные тела дыхательных путей

4. Рентгенологическая картина  некоторых легочных заболеванийИнородные тела дыхательных путей

Слайд 45Острая гематогенная диссеминация (миллиарный туберкулез)

Острая гематогенная диссеминация  (миллиарный туберкулез)

Слайд 46Крупозная сегментарная пневмония

Крупозная сегментарная пневмония

Слайд 47Центральная ЭНДОбронхиальная форма рака легкого - ателектаз верхнедолевого бронха справа
Центральная

ЭНДОбронхиальная форма рака легкого
ателектаз верхнедолевого бронха справа
ателектаз правого легкого

Центральная ЭНДОбронхиальная форма рака легкого - ателектаз верхнедолевого бронха справаЦентральная ЭНДОбронхиальная  форма рака легкогоателектаз верхнедолевого бронха

Слайд 48Центральная ЭНДОбронхиальная форма рака легкого (ателектаз 3-го сегмента справа)

Центральная ЭНДОбронхиальная форма рака легкого (ателектаз 3-го сегмента справа)

Слайд 49Центральная ЭКЗОбронхиальная форма рака легкого

узел в головке левого корня

Центральная ЭКЗОбронхиальная форма  рака легкогоузел в головке левого корня

Слайд 50Периферический рак легкого
(просвечивание и томограмма)

Периферический рак легкого(просвечивание и томограмма)

Слайд 51Шаровидные тени в легких




эхинококк легкого
метастазы (семинома)

Шаровидные тени в легкихэхинококк легкогометастазы (семинома)

Слайд 52Шаровидные тени в легких

туберкулома



Шаровидные тени в легких	туберкулома

Слайд 53воздушная киста





опорожнившийся эхинококк (линейная томограмма)

воздушная киста   опорожнившийся эхинококк  (линейная томограмма)

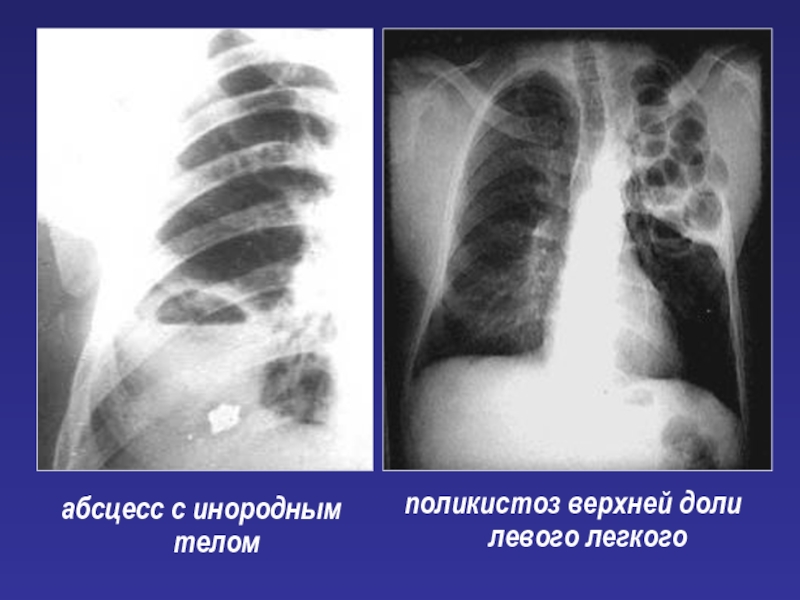

Слайд 54абсцесс с инородным телом




поликистоз верхней доли левого легкого

абсцесс с инородным теломполикистоз верхней доли левого легкого

Слайд 55Прямая рентгенограмма и боковая томограмма


Прямая рентгенограмма и боковая томограмма

Слайд 56в фазе
отграничения



в фазе начинающейся деструкции
Туберкулома
в фазе кавернизации

в фазе отграничения в фазе начинающейся деструкцииТуберкуломав фазе кавернизации
