Основные понятия микропроцессорной техники кандидат технических наук

микропроцессорной техники
кандидат технических наук, доцент Новиков Юрий Витальевич

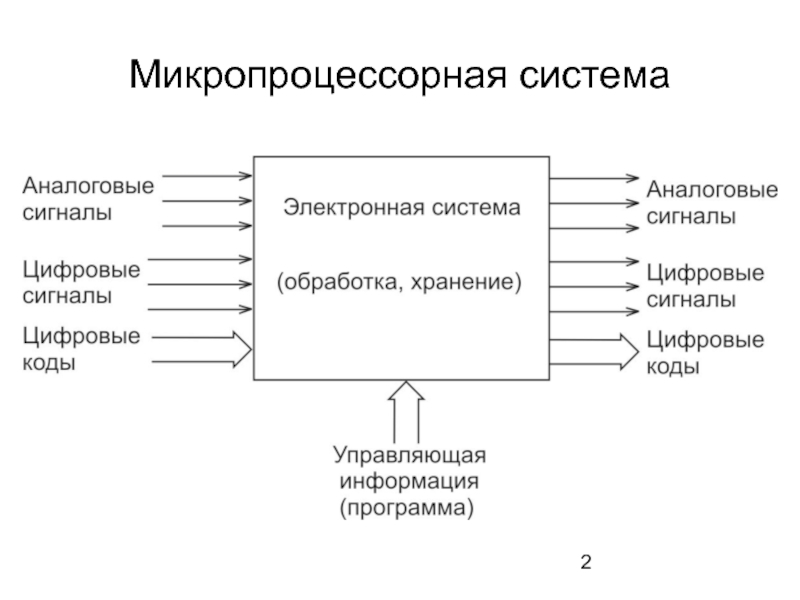

задачи;

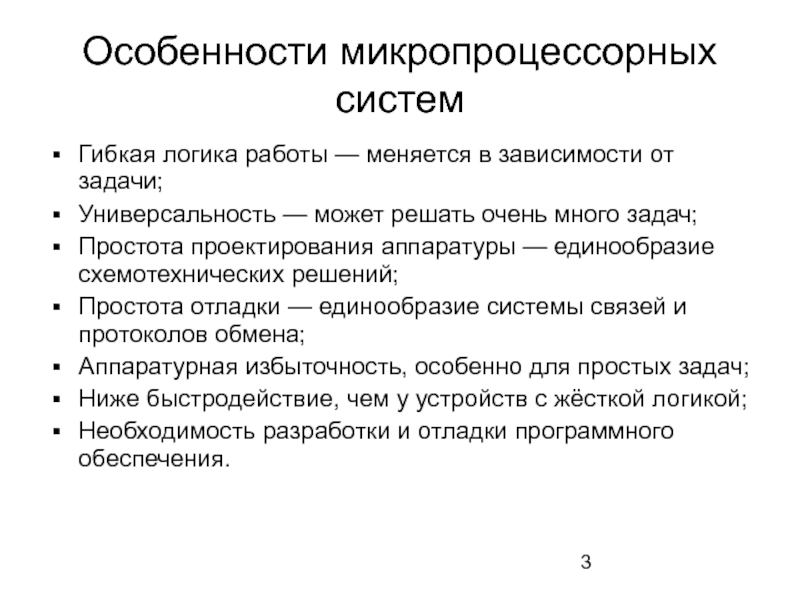

Универсальность — может решать очень много задач;
Простота проектирования аппаратуры —

единообразие схемотехнических решений;
Простота отладки — единообразие системы связей и протоколов обмена;
Аппаратурная избыточность, особенно для простых задач;
Ниже быстродействие, чем у устройств с жёсткой логикой;
Необходимость разработки и отладки программного обеспечения.

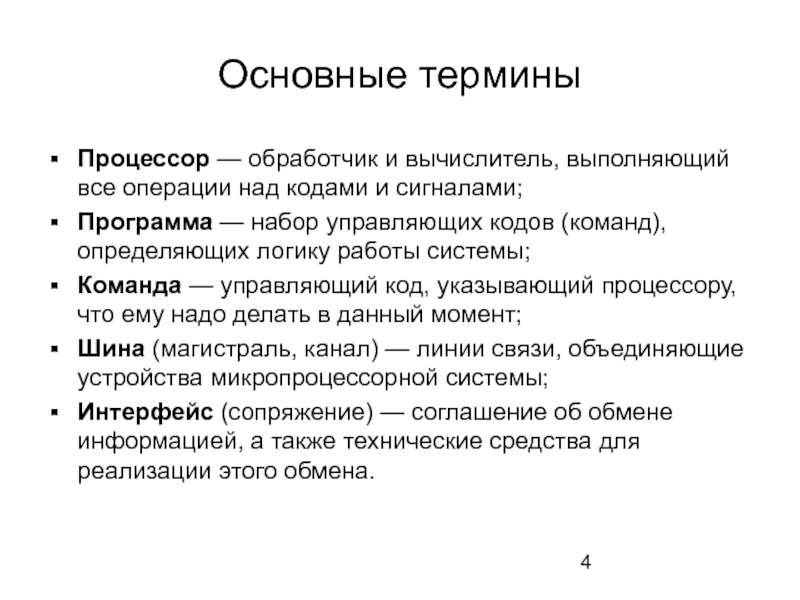

кодами и сигналами;
Программа — набор управляющих кодов (команд), определяющих логику

работы системы;
Команда — управляющий код, указывающий процессору, что ему надо делать в данный момент;
Шина (магистраль, канал) — линии связи, объединяющие устройства микропроцессорной системы;
Интерфейс (сопряжение) — соглашение об обмене информацией, а также технические средства для реализации этого обмена.

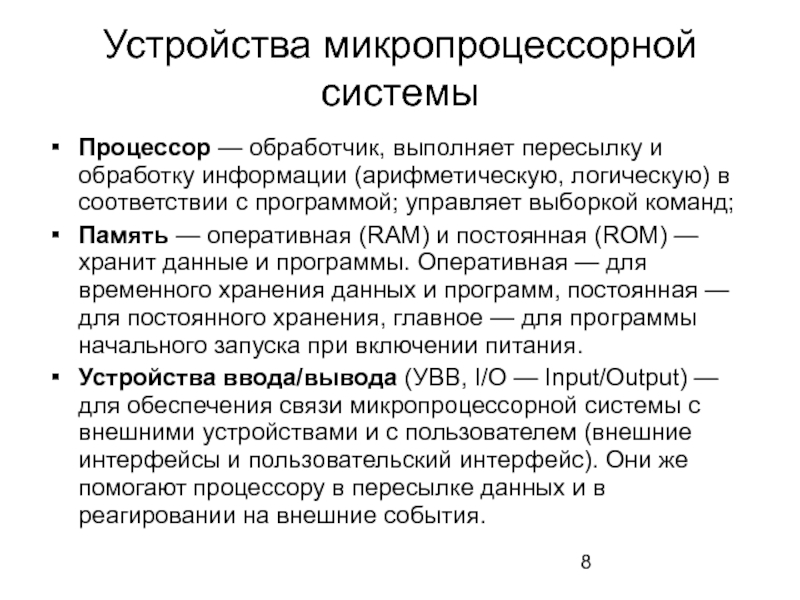

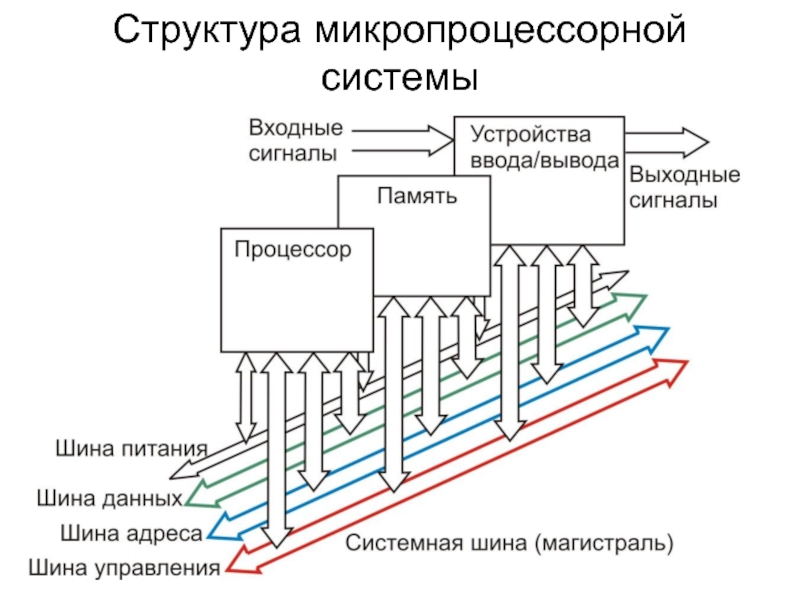

(арифметическую, логическую) в соответствии с программой; управляет выборкой команд;
Память —

оперативная (RAM) и постоянная (ROM) — хранит данные и программы. Оперативная — для временного хранения данных и программ, постоянная — для постоянного хранения, главное — для программы начального запуска при включении питания.
Устройства ввода/вывода (УВВ, I/O — Input/Output) — для обеспечения связи микропроцессорной системы с внешними устройствами и с пользователем (внешние интерфейсы и пользовательский интерфейс). Они же помогают процессору в пересылке данных и в реагировании на внешние события.

адреса (индивидуального номера устройства, участвующего в обмене в данный момент).

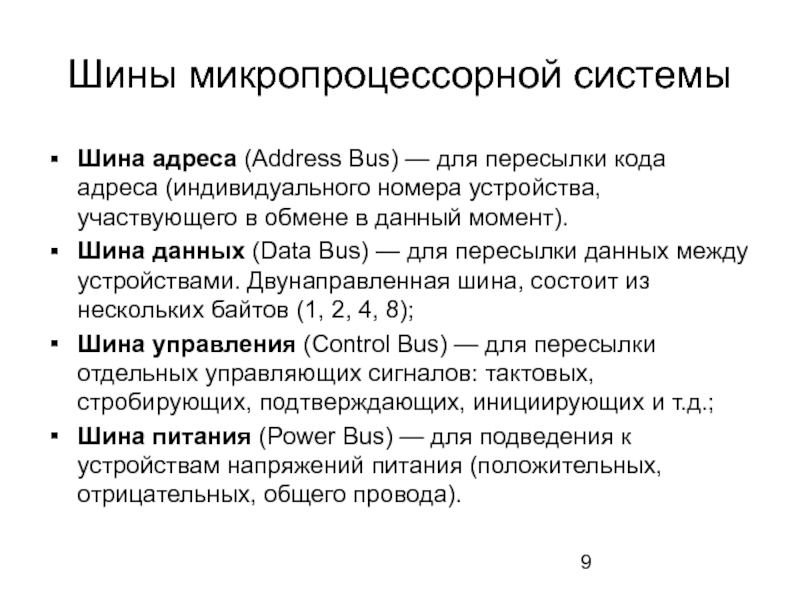

Шина данных (Data Bus) — для пересылки данных между устройствами. Двунаправленная шина, состоит из нескольких байтов (1, 2, 4, 8);
Шина управления (Control Bus) — для пересылки отдельных управляющих сигналов: тактовых, стробирующих, подтверждающих, инициирующих и т.д.;
Шина питания (Power Bus) — для подведения к устройствам напряжений питания (положительных, отрицательных, общего провода).

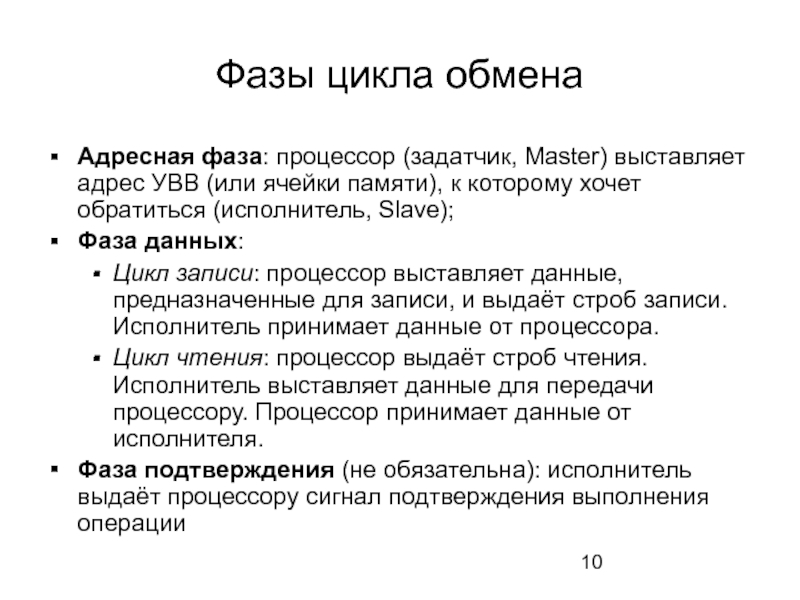

(или ячейки памяти), к которому хочет обратиться (исполнитель, Slave);
Фаза данных:
Цикл

записи: процессор выставляет данные, предназначенные для записи, и выдаёт строб записи. Исполнитель принимает данные от процессора.
Цикл чтения: процессор выдаёт строб чтения. Исполнитель выставляет данные для передачи процессору. Процессор принимает данные от исполнителя.
Фаза подтверждения (не обязательна): исполнитель выдаёт процессору сигнал подтверждения выполнения операции

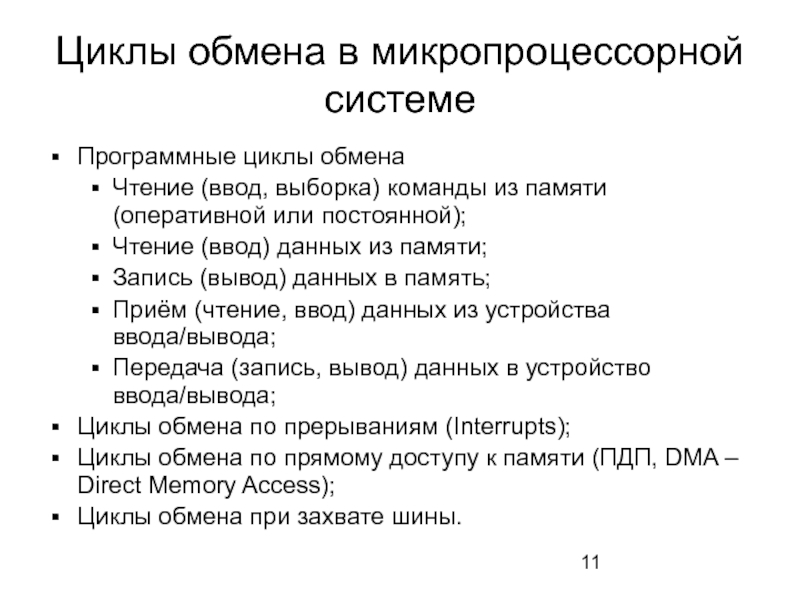

из памяти (оперативной или постоянной);
Чтение (ввод) данных из памяти;
Запись (вывод)

данных в память;
Приём (чтение, ввод) данных из устройства ввода/вывода;
Передача (запись, вывод) данных в устройство ввода/вывода;
Циклы обмена по прерываниям (Interrupts);
Циклы обмена по прямому доступу к памяти (ПДП, DMA – Direct Memory Access);
Циклы обмена при захвате шины.

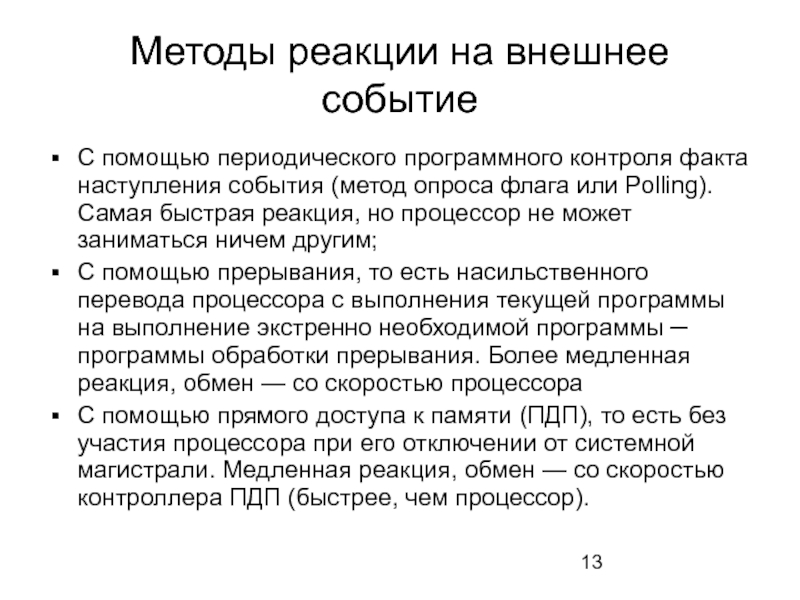

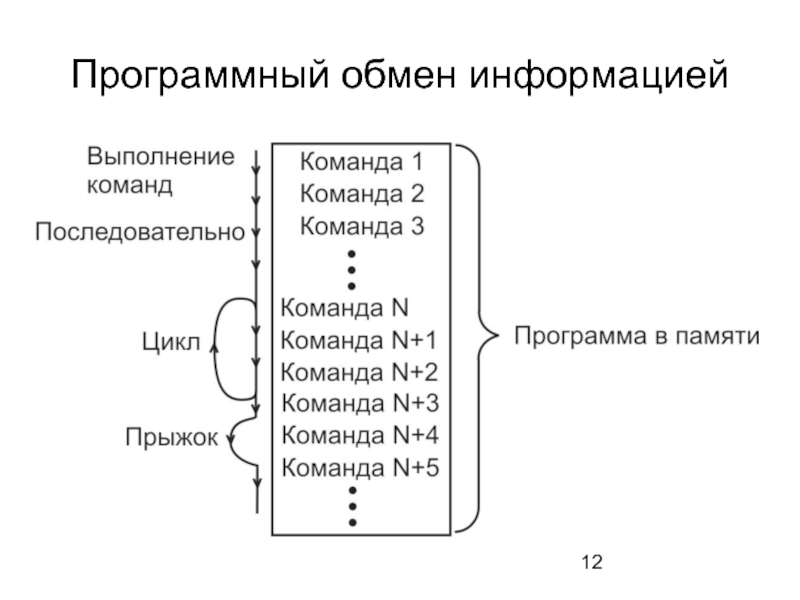

наступления события (метод опроса флага или Polling). Самая быстрая реакция,

но процессор не может заниматься ничем другим;

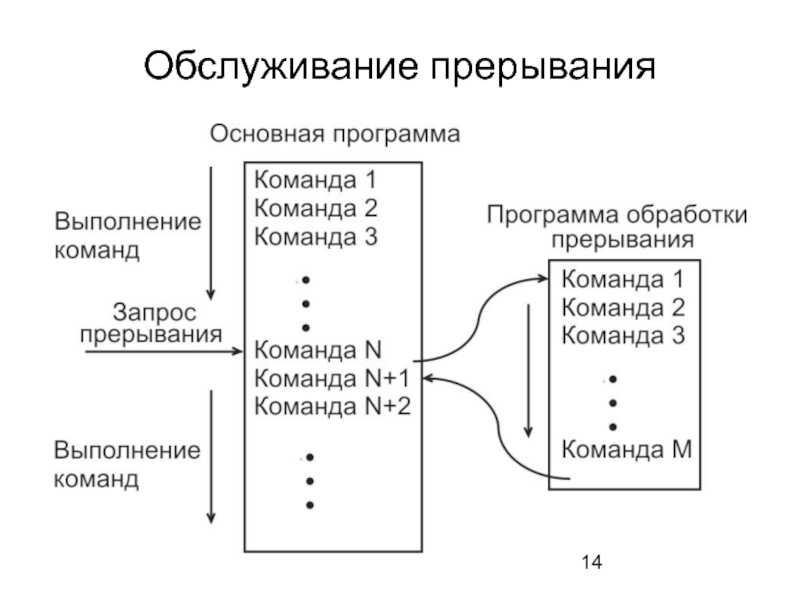

С помощью прерывания, то есть насильственного перевода процессора с выполнения текущей программы на выполнение экстренно необходимой программы ─ программы обработки прерывания. Более медленная реакция, обмен — со скоростью процессора

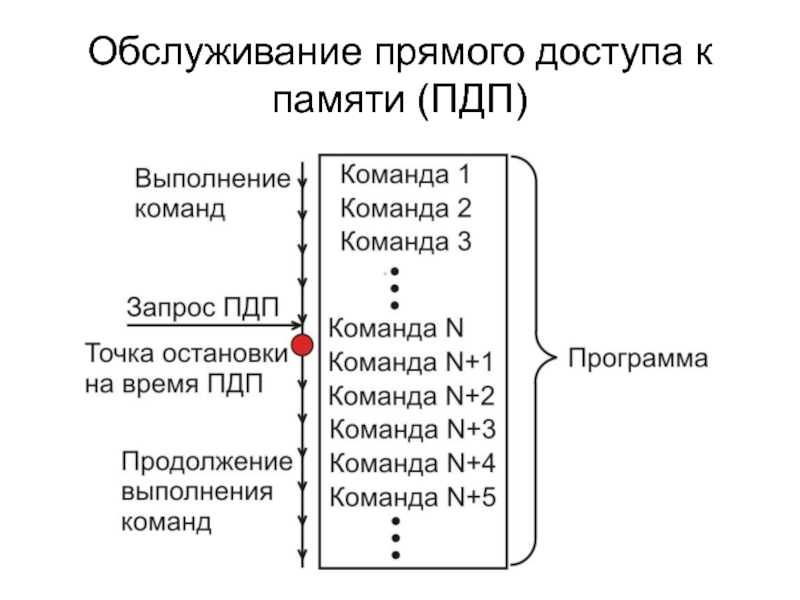

С помощью прямого доступа к памяти (ПДП), то есть без участия процессора при его отключении от системной магистрали. Медленная реакция, обмен — со скоростью контроллера ПДП (быстрее, чем процессор).

более гибкое перераспределение памяти между программами и данными (память обычно

большая), но медленнее (тратится время на чтение команд). Сложные универсальные системы.
Двухшинная (гарвардская) архитектура — сложнее, больше требований к процессору(одновременное обслуживание двух потоков), нельзя перераспределять память (память обычно небольшая), но быстрее (команды читаются одновременно с пересылкой данных). Простые однокристальные системы — специализированные.

в которых все или большинство узлов системы выполнены в виде

одной микросхемы. Узко специализированы, закрыты, шина недоступна.
Контроллеры — управляющие микропроцессорные системы, выполненные в виде отдельных модулей. Класс задач.
Микрокомпьютеры — более мощные микропроцессорные системы с развитыми средствами сопряжения с внешними устройствами. Гибко настраиваемые. Шина доступна.
Компьютеры (в том числе и персональные компьютеры) — самые мощные и наиболее универсальные микропроцессорные системы. Универсальные, дорогие, избыточные.
