Слайд 1ОСНОВЫ НАНОИНЖЕНЕРИИ
Инструменты и методы наноинженерии

ОСНОВЫ НАНОИНЖЕНЕРИИИнструменты и методы наноинженерии

Слайд 2МИКРОСКОПИЯ
Оптическая

Электронная

Сканирующая зондовая

МИКРОСКОПИЯОптическаяЭлектроннаяСканирующая зондовая

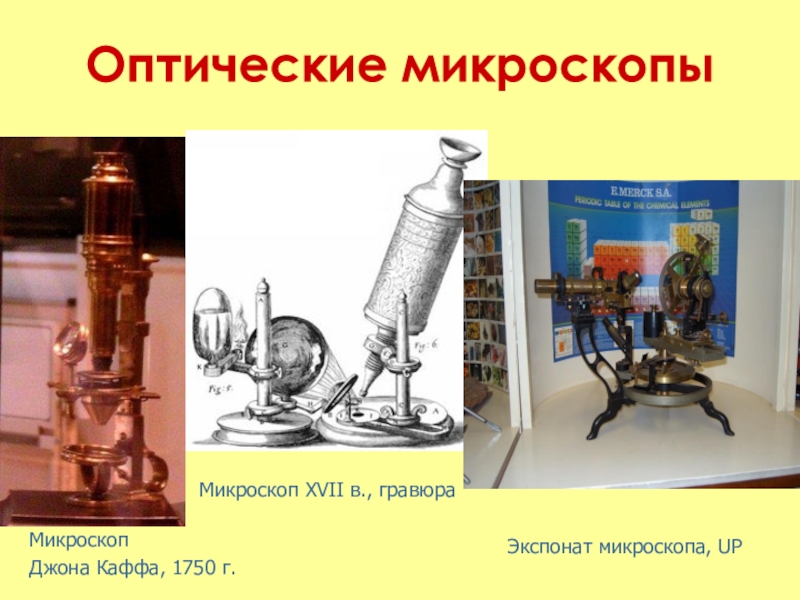

Слайд 3Оптические микроскопы
Микроскоп
Джона Каффа, 1750 г.
Микроскоп XVII в., гравюра
Экспонат микроскопа, UP

Оптические микроскопыМикроскопДжона Каффа, 1750 г.Микроскоп XVII в., гравюраЭкспонат микроскопа, UP

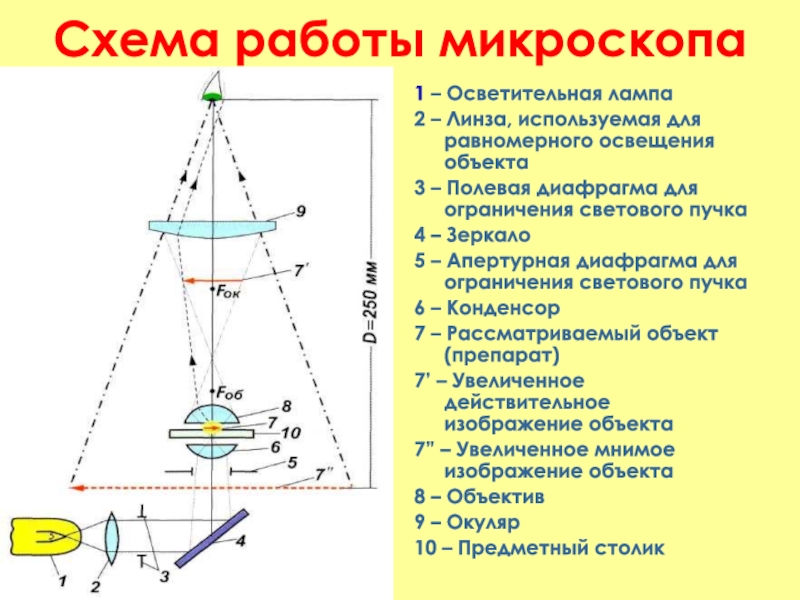

Слайд 4Схема работы микроскопа
1 – Осветительная лампа
2 – Линза, используемая для

равномерного освещения объекта
3 – Полевая диафрагма для ограничения светового пучка
4

– Зеркало
5 – Апертурная диафрагма для ограничения светового пучка
6 – Конденсор
7 – Рассматриваемый объект (препарат)
7’ – Увеличенное действительное изображение объекта
7” – Увеличенное мнимое изображение объекта
8 – Объектив
9 – Окуляр
10 – Предметный столик

Схема работы микроскопа1 – Осветительная лампа2 – Линза, используемая для равномерного освещения объекта3 – Полевая диафрагма для

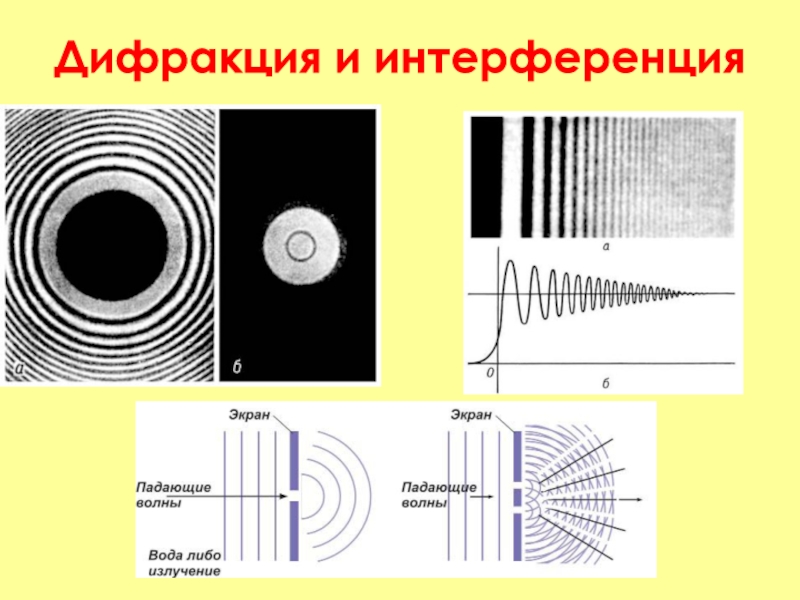

Слайд 5Дифракция и интерференция

Дифракция и интерференция

Слайд 6Схема работы электронного микроскопа

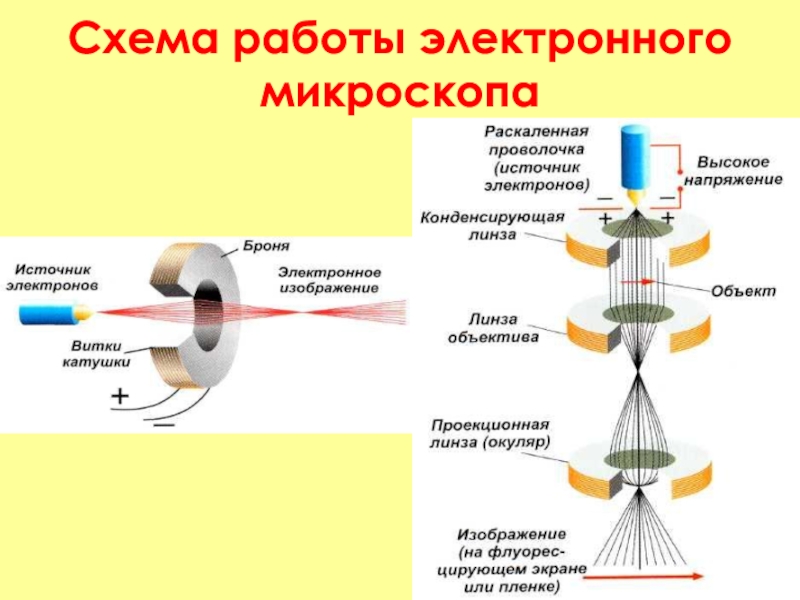

Схема работы электронного микроскопа

Слайд 7Виды электронных микроскопов
Просвечивающий электронный микроскоп (ПЭМ)

Растровый электронный микроскоп (РЭМ)

Растровый просвечивающий

электронный микроскоп (РТЭМ)

Зеркальный [отражательный] электронный микроскоп (ЗЭМ)

Виды электронных микроскоповПросвечивающий электронный микроскоп (ПЭМ)Растровый электронный микроскоп (РЭМ)Растровый просвечивающий электронный микроскоп (РТЭМ)Зеркальный [отражательный] электронный микроскоп (ЗЭМ)

Слайд 8Общий вид электронного микроскопа

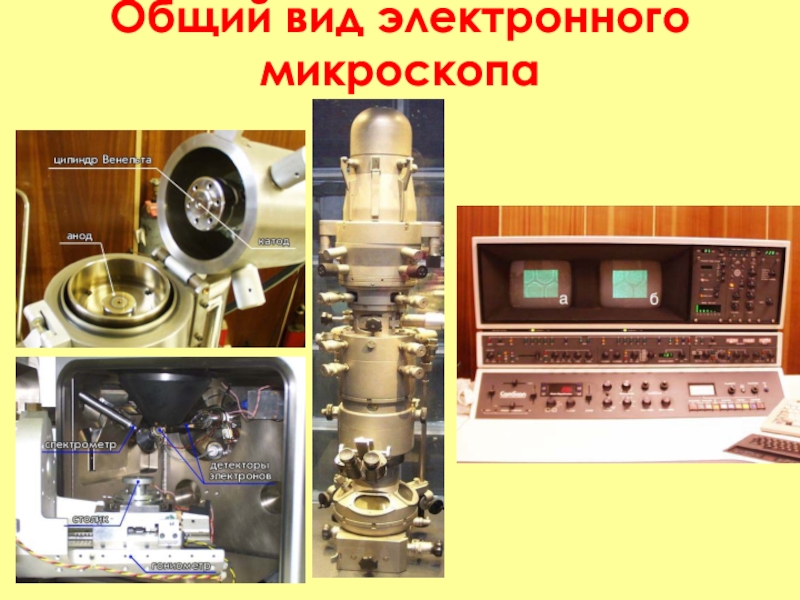

Общий вид электронного микроскопа

Слайд 9Принципиальная схема РЭМ

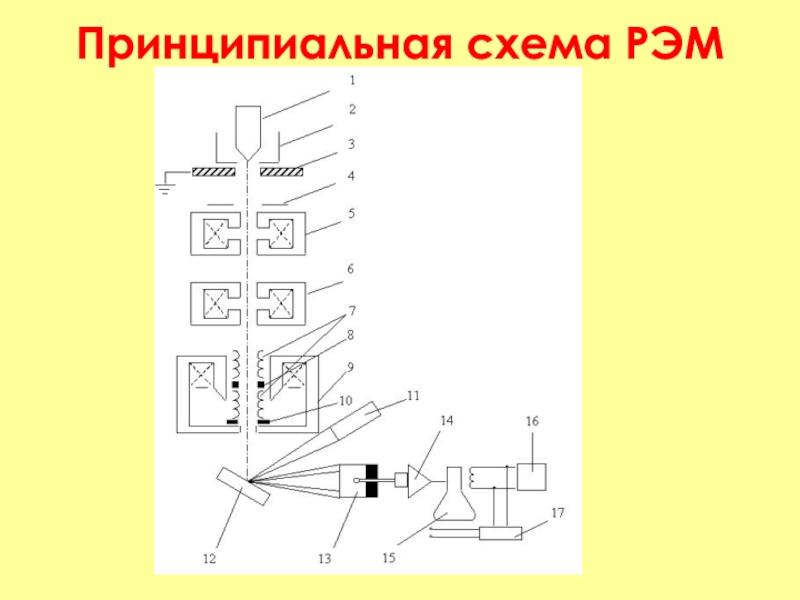

Принципиальная схема РЭМ

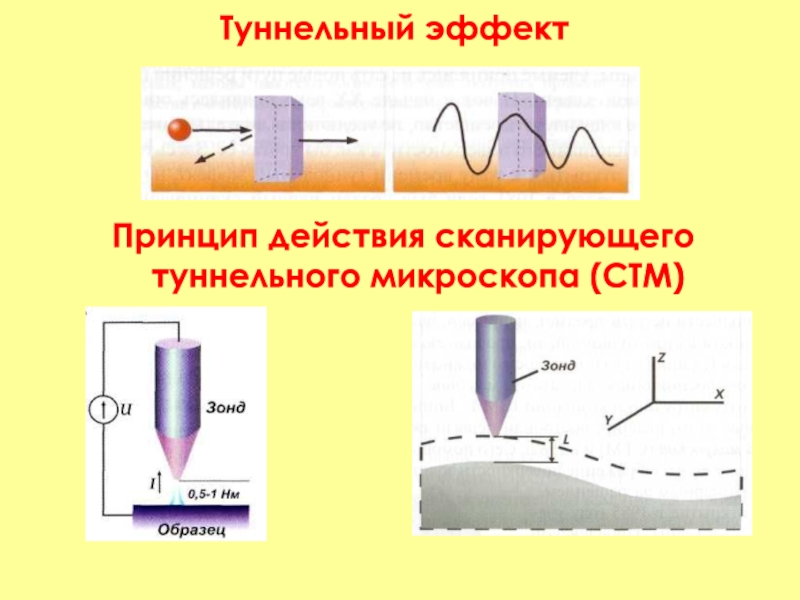

Слайд 10Туннельный эффект
Принцип действия сканирующего туннельного микроскопа (СТМ)

Туннельный эффектПринцип действия сканирующего туннельного микроскопа (СТМ)

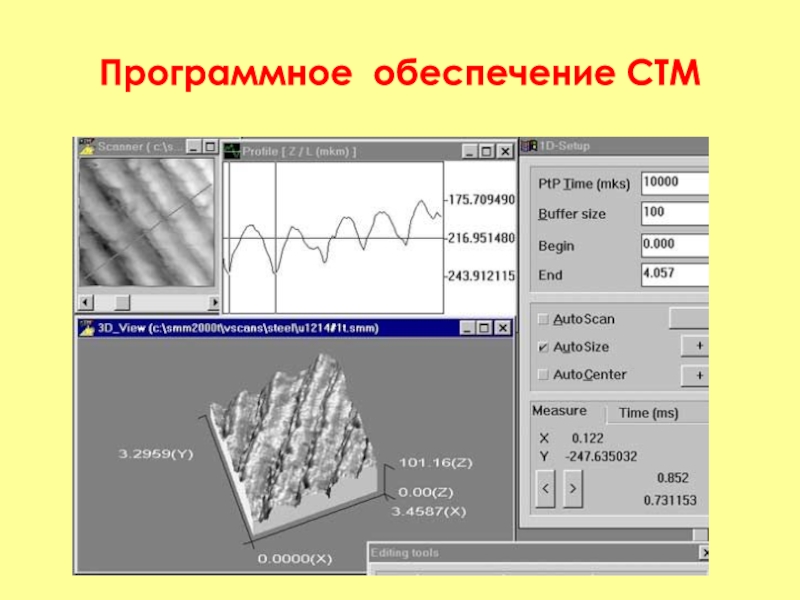

Слайд 11Программное обеспечение СТМ

Программное обеспечение СТМ

Слайд 12Режимы работы СТМ

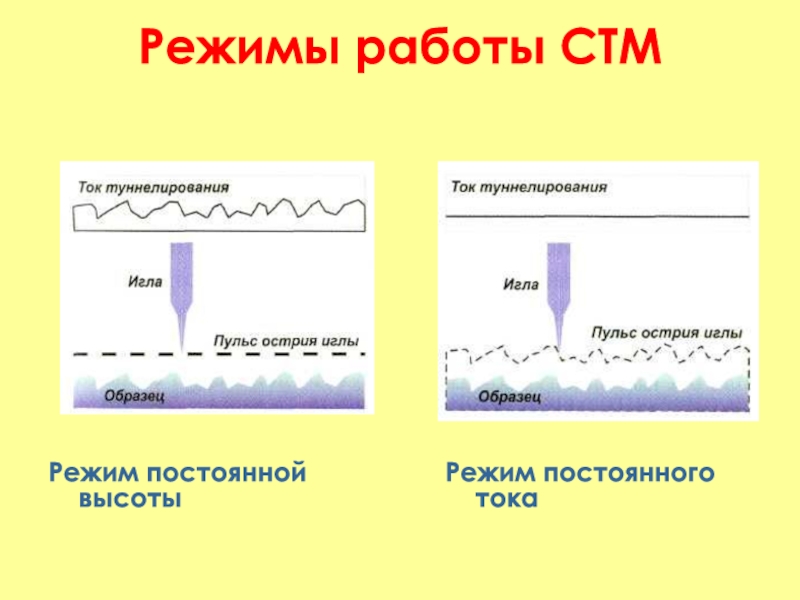

Режим постоянной высоты
Режим постоянного тока

Режимы работы СТМРежим постоянной высотыРежим постоянного тока

Слайд 13СТМ снимки

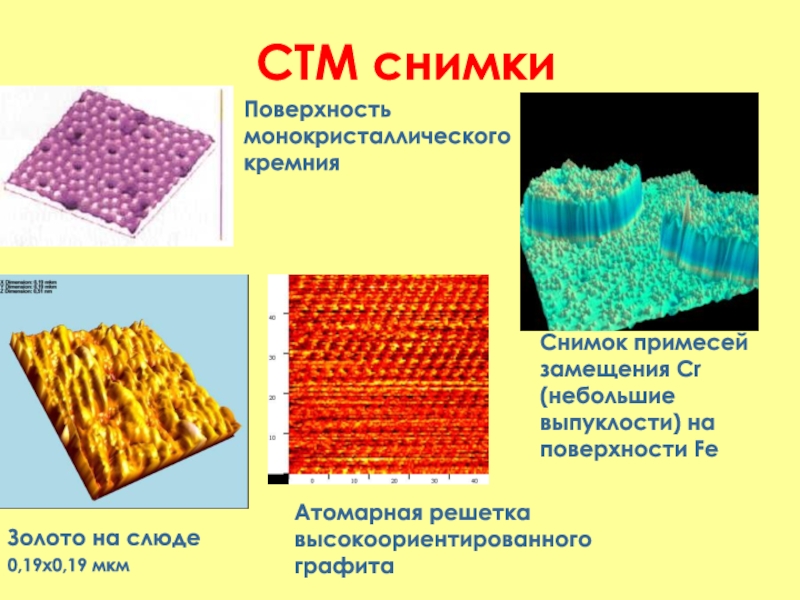

Поверхность монокристаллического кремния
Снимок примесей замещения Cr (небольшие выпуклости) на

поверхности Fe
Золото на слюде
0,19х0,19 мкм
Атомарная решетка высокоориентированного графита

СТМ снимкиПоверхность монокристаллического кремнияСнимок примесей замещения Cr (небольшие выпуклости) на поверхности FeЗолото на слюде 0,19х0,19 мкмАтомарная решетка

Слайд 14Принцип действия атомного силового микроскопа (АСМ)
Зависимость силы межатомного взаимодействия от

расстояния между острием и образцом

Принцип действия атомного силового микроскопа (АСМ)Зависимость силы межатомного взаимодействия от расстояния между острием и образцом

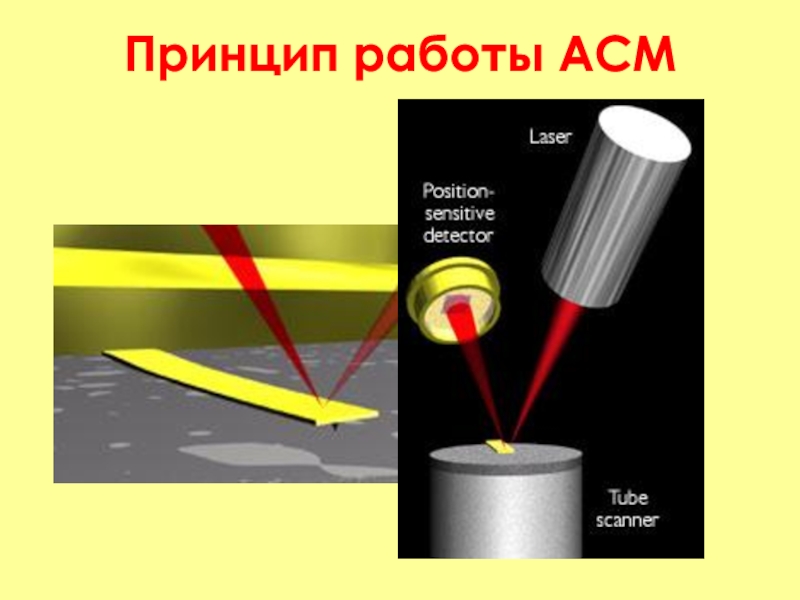

Слайд 15Принцип работы АСМ

Принцип работы АСМ

Слайд 16Схема работы АСМ

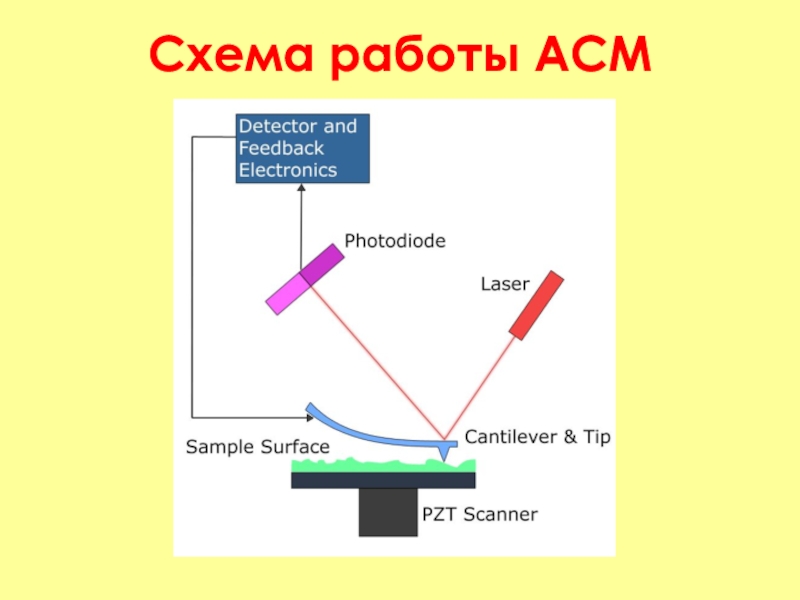

Схема работы АСМ

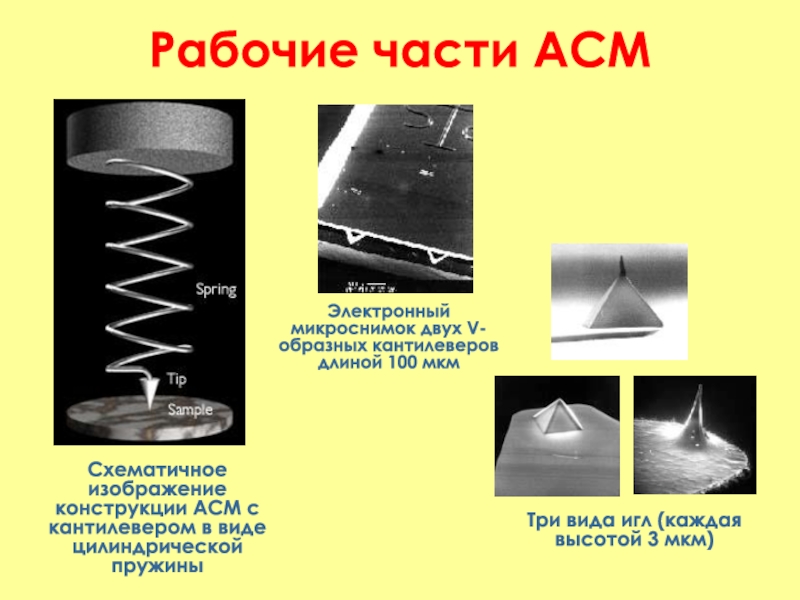

Слайд 17Рабочие части АСМ
Электронный микроснимок двух V-образных кантилеверов длиной 100 мкм
Три

вида игл (каждая высотой 3 мкм)
Схематичное изображение конструкции АСМ с

кантилевером в виде цилиндрической пружины

Рабочие части АСМЭлектронный микроснимок двух V-образных кантилеверов длиной 100 мкмТри вида игл (каждая высотой 3 мкм)Схематичное изображение

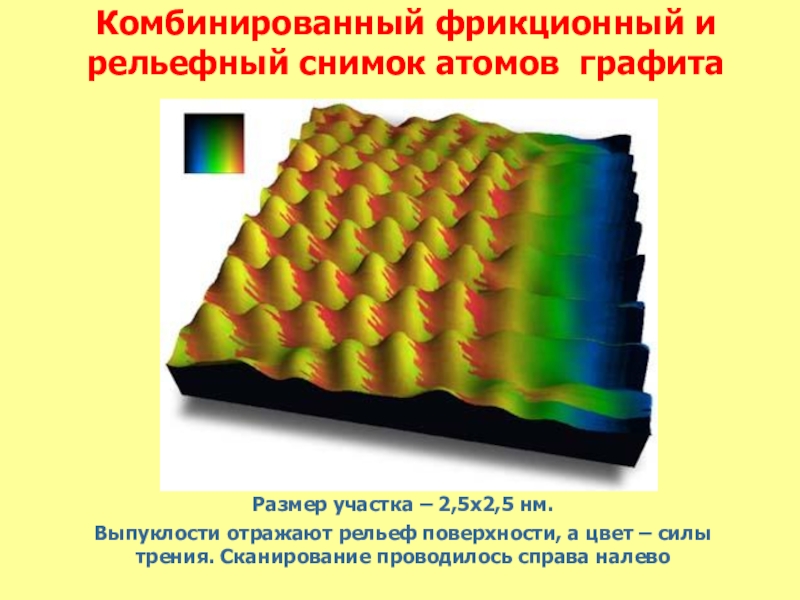

Слайд 18Комбинированный фрикционный и рельефный снимок атомов графита
Размер участка – 2,5х2,5

нм.
Выпуклости отражают рельеф поверхности, а цвет – силы трения. Сканирование

проводилось справа налево

Комбинированный фрикционный и рельефный снимок атомов графитаРазмер участка – 2,5х2,5 нм.Выпуклости отражают рельеф поверхности, а цвет –

Слайд 19Зонд FIRAT

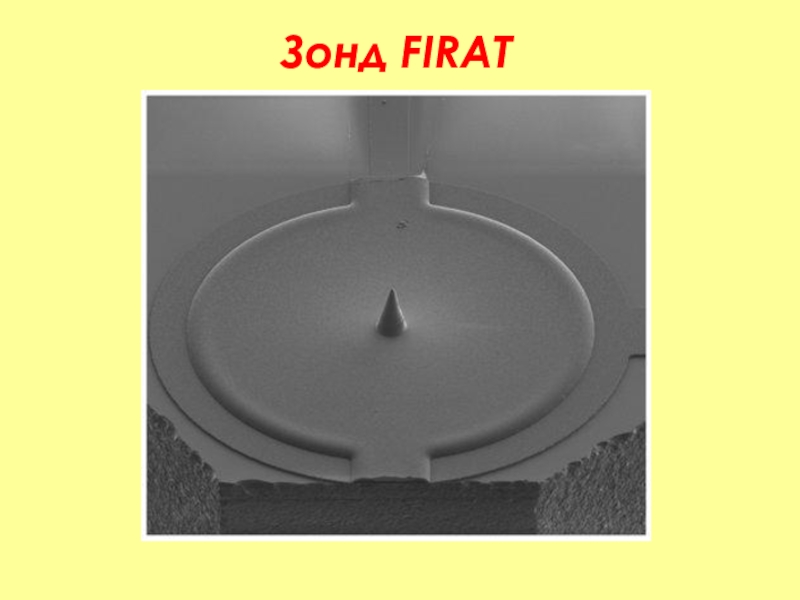

Зонд FIRAT

Слайд 20СКАНЫ, ПОЛУЧЕННЫЕ С ПОМОЩЬЮ НОВОГО МИКРОСКОПА

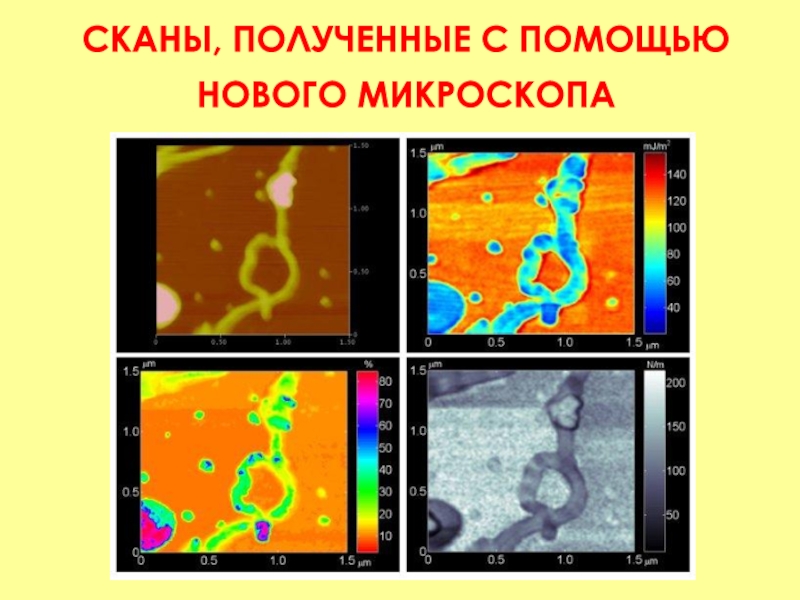

СКАНЫ, ПОЛУЧЕННЫЕ С ПОМОЩЬЮ НОВОГО МИКРОСКОПА
