Слайд 1Полиграфические материалы
Лекция № 7

Полиграфические материалыЛекция № 7

Слайд 3Полиграфическая фольга
Полиграфическая фольга - представляет собой многослойный пленочный материал, состоящий

из слоев с различными термомеханическими свойствами, предназначенный для создания изображений.
В

зависимости от назначения число слоев может быть различным, но обычно не более 6 слоев.
Полиграфическая фольгаПолиграфическая фольга - представляет собой многослойный пленочный материал, состоящий из слоев с различными термомеханическими свойствами, предназначенный

Слайд 4Требования к полиграфической фольге
Разнообразный внешний вид – цвет, отделка;
Высокая кроющая

способность;
Высокая разрешающая способность;
Хорошая адгезия к запечатываемым материалам;
Высокая стойкость к истиранию;
Высокая

светостойкость;
Устойчивость к действию химических реагентов.
Требования к полиграфической фольгеРазнообразный внешний вид – цвет, отделка;Высокая кроющая способность;Высокая разрешающая способность;Хорошая адгезия к запечатываемым материалам;Высокая

Слайд 5Виды полиграфической фольги

Виды фольги
Металлизированная
Пигментированная
Серебро/Золото
Глянцевая
Матовая
Перламутровая
Цветная
С печатной отделкой
Дифракционная
Голографическая

Виды полиграфической фольги Виды фольгиМеталлизированнаяПигментированнаяСеребро/ЗолотоГлянцеваяМатоваяПерламутроваяЦветнаяС печатной отделкойДифракционнаяГолографическая

Слайд 6Строение различных видов фольги
Пигментированная фольга
Матовая

Глянцевая

Основа
Основа
Слой нитролака
Пигментно-адгезионный слой
Пигментно-адгезионный слой
Разделительный слой
Разделительный слой

Строение различных видов фольгиПигментированная фольгаМатовая        ГлянцеваяОсноваОсноваСлой нитролакаПигментно-адгезионный слойПигментно-адгезионный слойРазделительный слойРазделительный

Слайд 7Фольга металлизированная

Фольга металлизированная

Слайд 8Строение различных видов фольги
Металлизированная
Серебро/золото, цветная
Основа
Разделительный слой
Слой нитролака
Слой Al или Cr,

нанесенный в вакууме
Адгезионный слой

Строение различных видов фольгиМеталлизированнаяСеребро/золото, цветнаяОсноваРазделительный слойСлой нитролакаСлой Al или Cr, нанесенный в вакуумеАдгезионный слой

Слайд 9Строение различных видов фольги
Металлизированная
С печатной отделкой
Основа
Разделительный слой
Слой нитролака
Слой Al или

Cr, нанесенный в вакууме
Адгезионный слой
Рисунок, нанесенный способом глубокой печати

Строение различных видов фольгиМеталлизированнаяС печатной отделкойОсноваРазделительный слойСлой нитролакаСлой Al или Cr, нанесенный в вакуумеАдгезионный слойРисунок, нанесенный способом

Слайд 11Строение различных видов фольги
Пигментированная фольга
Матовая

Глянцевая

Основа
Основа
Слой нитролака
Пигментно-адгезионный слой
Пигментно-адгезионный слой
Разделительный слой
Разделительный слой

Строение различных видов фольгиПигментированная фольгаМатовая        ГлянцеваяОсноваОсноваСлой нитролакаПигментно-адгезионный слойПигментно-адгезионный слойРазделительный слойРазделительный

Слайд 12Основа фольги
В качестве основ могут быть использованы
1. Тонкие пленочные

материалы толщиной 10-25мкм:
Лавсан (полиэтилентерефталат);
Триацетат;
Полипропилен;
Целлофан.
2. Бумага:
Пергамин;
Конденсаторная.


Основа фольгиВ качестве основ могут быть использованы 1. Тонкие пленочные материалы толщиной 10-25мкм:Лавсан (полиэтилентерефталат);Триацетат;Полипропилен;Целлофан. 2. Бумага:Пергамин;Конденсаторная.

Слайд 13Состав разделительного слоя
Выбор состава разделительного слоя зависит от материала основы

и технологии изготовления фольги.

Состав разделительного слояВыбор состава разделительного слоя зависит от материала основы и технологии изготовления фольги.

Слайд 14Красочные слои. Назначение
Красочные слои наносятся на разделительный слой для обеспечения

необходимых колориметрических, оптических и механических свойств: цвета, оттенка, глянца, яркости,

насыщенности, стойкости к истиранию, стойкости к химическим реагентам, светостойкости и т.п.
Красочные слои. НазначениеКрасочные слои наносятся на разделительный слой для обеспечения необходимых колориметрических, оптических и механических свойств: цвета,

Слайд 15Критерии выбора фольги
Вид фольги;
Тип запечатываемого материала;
Толщина основы;
Тип оборудования.

Критерии выбора фольгиВид фольги;Тип запечатываемого материала;Толщина основы;Тип оборудования.

Слайд 16Покровные переплётные материалы
Покровные переплётные материалы используются при изготовлении переплётных крышек.
Должны

выполнять эстетические и защитные функции.

Покровные переплётные материалыПокровные переплётные материалы используются при изготовлении переплётных крышек.Должны выполнять эстетические и защитные функции.

Слайд 17Требования к покровным материалам
Иметь разнообразный и красивый внешний вид (по

цвету, фактуре и отделке);
Хорошо воспринимать различные виды отделки (тиснение бескрасочное

и фольгой, печать переплётными красками);
Иметь высокую прочность на истирание, излом;
Быть водостойкими;
Иметь определенную жесткость;
Не скручиваться и не деформироваться при нанесении клея.
Требования к покровным материаламИметь разнообразный и красивый внешний вид (по цвету, фактуре и отделке);Хорошо воспринимать различные виды

Слайд 18Классификация покровных переплётных материалов
Покровные переплётные материалы
На бумажной основе
На тканевой основе
На

нетканой основе
По материалу основы
По грунтующему слою
С крахмально-каолиновым покрытием
С нитроцеллюлозным покрытием
С

полихлорвиниловым покрытием

С полиуретановым покрытием

Классификация покровных переплётных материаловПокровные переплётные материалыНа бумажной основеНа тканевой основеНа нетканой основеПо материалу основыПо грунтующему слоюС крахмально-каолиновым

Слайд 19Покровные переплётные материалы
Материал основы влияет на
Прочностные свойства
покровных материалов
Стоимость покровных
материалов

Покровные переплётные материалыМатериал основы влияет на Прочностные свойствапокровных материаловСтоимость покровныхматериалов

Слайд 20Основа покровных переплетных материалов
Бумага из 100% беленой и небелёной сульфатной

целлюлозы массой 1м² 80 -120 г.
Хлопчатобумажная ткань - миткаль.
Нетканый материал,

состоящий из вискозных, полиэфирных и полиамидных волокон, скрепленных латексным или другим синтетическим клеем.
Основа покровных переплетных материаловБумага из 100% беленой и небелёной сульфатной целлюлозы массой 1м² 80 -120 г.Хлопчатобумажная ткань

Слайд 21Материалы с крахмально-каолиновым покрытием
Грунтующий слой: каолин (наполнитель), пигмент,
крахмальный клей
Основа:

хлопчатобумажная ткань (миткаль), штапель, шелк,
грубофактурные ткани (дук, пике, холст,

рогожка и т.п.)
Материалы с крахмально-каолиновым покрытиемГрунтующий слой: каолин (наполнитель), пигмент, крахмальный клейОснова: хлопчатобумажная ткань (миткаль), штапель, шелк, грубофактурные ткани

Слайд 22Свойства материалов с крахмально-каолиновым покрытием
Невысокая прочность;
Невысокая водостойкость;
Оптимальная жесткость;
Воспринимает любые виды

отделки;
Относительно дешев и прост в изготовлении;
Используется для изданий среднего срока

службы и неинтенсивного пользования.
Свойства материалов с крахмально-каолиновым покрытиемНевысокая прочность;Невысокая водостойкость;Оптимальная жесткость;Воспринимает любые виды отделки;Относительно дешев и прост в изготовлении;Используется для

Слайд 23Дефекты, возникающие при работе с материалами с крахмально-каолиновым покрытием
Проступание клея

на внешнюю поверхность;
Пятна на поверхности при использовании клеев, имеющих цветной

оттенок.
Дефекты, возникающие при работе с материалами с крахмально-каолиновым покрытиемПроступание клея на внешнюю поверхность;Пятна на поверхности при использовании

Слайд 24Материалы с нитроцеллюлозным покрытием
Грунтующий слой: Пигмент, наполнитель,
нитроцеллюлозный лак,
пластификатор

(касторовое масло, дибутилфталат)
Основа : хлопчатобумажная ткань (миткаль), бумага

Материалы с нитроцеллюлозным покрытиемГрунтующий слой: Пигмент, наполнитель, нитроцеллюлозный лак, пластификатор (касторовое масло, дибутилфталат)Основа : хлопчатобумажная ткань (миткаль),

Слайд 25Ассортимент материалов с крахмально-каолиновым покрытием
Коленкор обыкновенный (КОК);
Коленкор «Модерн» (КМК);
Ткань с

открытой фактурой (КВК);
Ткань репродукционная;
Неткор

Ассортимент материалов с крахмально-каолиновым покрытиемКоленкор обыкновенный (КОК);Коленкор «Модерн» (КМК);Ткань с открытой фактурой (КВК);Ткань репродукционная;Неткор

Слайд 26Материалы с нитроцеллюлозным покрытием
Грунтующий слой: Пигмент, наполнитель,
нитроцеллюлозный лак,
пластификатор

(касторовое масло, дибутилфталат)
Основа : хлопчатобумажная ткань (миткаль), бумага

Материалы с нитроцеллюлозным покрытиемГрунтующий слой: Пигмент, наполнитель, нитроцеллюлозный лак, пластификатор (касторовое масло, дибутилфталат)Основа : хлопчатобумажная ткань (миткаль),

Слайд 27Свойства материалов с нитроцеллюлозным покрытием
Высокая прочность;
Высокая водостойкость;
Высокая жесткость;
Склонность к слипанию

(из-за выпотевания пластификатора);
Плохо воспринимают переплётные краски;
Предназначен для изданий длительного срока

службы и интенсивного пользования
Свойства материалов с нитроцеллюлозным покрытиемВысокая прочность;Высокая водостойкость;Высокая жесткость;Склонность к слипанию (из-за выпотевания пластификатора);Плохо воспринимают переплётные краски;Предназначен для

Слайд 28Ассортимент материалов с нитроцеллюлозным покрытием
Ледерин (марка А);
Материал с нитроцеллюлозным покрытием

и полиамидной отделкой («ледерин на бумаге» - марка Б);
Материал марки

В – «Модерн»
Ассортимент материалов с нитроцеллюлозным покрытиемЛедерин (марка А);Материал с нитроцеллюлозным покрытием и полиамидной отделкой («ледерин на бумаге» -

Слайд 29Материалы с полихлорвиниловым покрытием
Грунтующий слой : пигмент, наполнитель,
полихлорвиниловая смола,

пластификатор
Бумажная основа

Материалы с полихлорвиниловым покрытиемГрунтующий слой : пигмент, наполнитель, полихлорвиниловая смола, пластификаторБумажная основа

Слайд 30Свойства материалов с ПВХ-покрытием
Высокая прочность на истирание и излом;
Высокая водостойкость;
Достаточная

жесткость;
Высокая эластичность;
Невысокая адгезия к переплетным краскам.

Свойства материалов с ПВХ-покрытиемВысокая прочность на истирание и излом;Высокая водостойкость;Достаточная жесткость;Высокая эластичность;Невысокая адгезия к переплетным краскам.

Слайд 31Ассортимент материалов с ПВХ-покрытием
Бумвинил;
ПВХ-пластигель;
Импортные: балакрон, мундиор, баладек и т.д.

Ассортимент материалов с ПВХ-покрытиемБумвинил;ПВХ-пластигель;Импортные: балакрон, мундиор, баладек и т.д.

Слайд 32Новые виды покровных переплетных материалов
«Линовые» материалы
Флокированные материалы
Материалы с термохромным эффектом
Пробковые

материалы
Дублированные материалы
Натуральная кожа


Новые виды покровных переплетных материалов«Линовые» материалыФлокированные материалыМатериалы с термохромным эффектомПробковые материалыДублированные материалыНатуральная кожа

Слайд 35Основа фольги
Функции основы:
Временная подложка, обеспечивающая необходимую прочность и эластичность в

процессе горячего тиснения;
Матрица, создающая необходимую микрогеометрию оттиска.

Основа фольгиФункции основы:Временная подложка, обеспечивающая необходимую прочность и эластичность в процессе горячего тиснения;Матрица, создающая необходимую микрогеометрию оттиска.

Слайд 36Основа фольги
В качестве основ могут быть использованы
1. Тонкие пленочные

материалы толщиной 10-25мкм:
Лавсан (полиэтилентерефталат);
Триацетат;
Полипропилен;
Целлофан.
2. Бумага:
Пергамин;
Конденсаторная.


Основа фольгиВ качестве основ могут быть использованы 1. Тонкие пленочные материалы толщиной 10-25мкм:Лавсан (полиэтилентерефталат);Триацетат;Полипропилен;Целлофан. 2. Бумага:Пергамин;Конденсаторная.

Слайд 37Разделительный слой
Назначение разделительного слоя – облегчить перенос последующих красочных покрытий

при активации его теплом.
Разделительный слой представляет собой воск или композицию

восков, нанесенных на основу фольги из расплава, раствора или водной восковой эмульсии, а также композиции восков с полимерами и другими целевыми добавками.
Разделительный слойНазначение разделительного слоя – облегчить перенос последующих красочных покрытий при активации его теплом.Разделительный слой представляет собой

Слайд 38Требования к разделительному слою
Температура плавления должна быть достаточной для обеспечения

полного перехода изображения на запечатываемый материал при сохранении четкости графических

элементов;
Липкость в расплавленном состоянии должна быть достаточной для обеспечения легкого перехода изображения на запечатываемый материал в требуемом интервале температур;
Требования к разделительному слоюТемпература плавления должна быть достаточной для обеспечения полного перехода изображения на запечатываемый материал при

Слайд 39Требования к разделительному слою
Восковая основа не должна слипаться в рулоне

при обычных условиях хранения;
Должна наноситься на основу в минимальных количествах

(толщина разделительного слоя 0,1 – 0,3мкм увеличение толщины будет способствовать забиванию пробелов);
Слой должен быть нанесен равномерно по всей ширине основы;, т.е. хорошо растекаться по основе.
Требования к разделительному слоюВосковая основа не должна слипаться в рулоне при обычных условиях хранения;Должна наноситься на основу

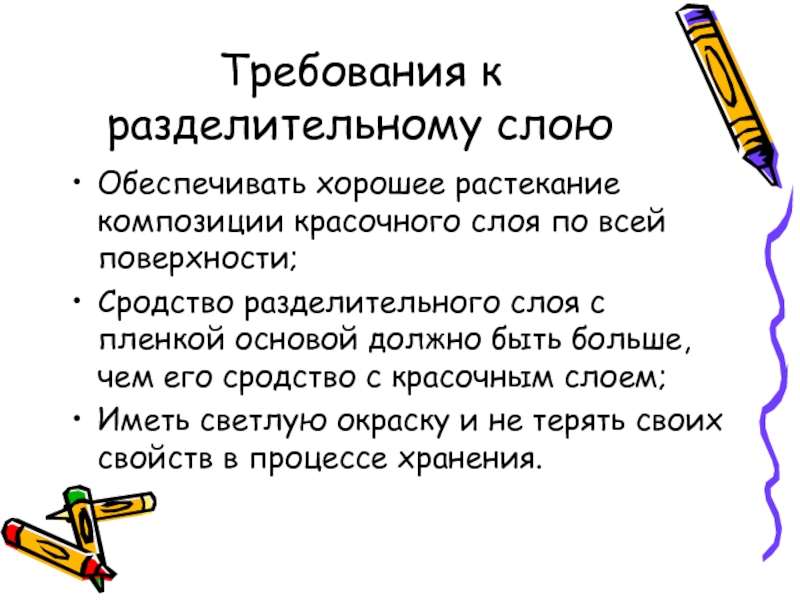

Слайд 40Требования к разделительному слою
Обеспечивать хорошее растекание композиции красочного слоя по

всей поверхности;
Сродство разделительного слоя с пленкой основой должно быть больше,

чем его сродство с красочным слоем;
Иметь светлую окраску и не терять своих свойств в процессе хранения.

Требования к разделительному слоюОбеспечивать хорошее растекание композиции красочного слоя по всей поверхности;Сродство разделительного слоя с пленкой основой

Слайд 41Компоненты разделительного слоя
Монтан-воск;
Церезин;
Твердые парафины;
Торфяной воск (смесь высокомолекулярных твердых парафинов и

непредельных разветвленных углеводородов со сложными эфирами высокомолекулярных кислот и спиртов)

– обладает лучшими адгезионными свойствами при комнатной температуре, что способствует повышению прочности к осыпанию;
Компоненты разделительного слояМонтан-воск;Церезин;Твердые парафины;Торфяной воск (смесь высокомолекулярных твердых парафинов и непредельных разветвленных углеводородов со сложными эфирами высокомолекулярных

Слайд 42Для улучшения свойств в состав разделительного слоя вводят:
Полиизобутилен;
Эластомеры;
Терпеновую смолу;
Продукты окисления

восков;
Соли окисленных восков и поливалентных металлов.


Компоненты разделительного слоя

Для улучшения свойств в состав разделительного слоя вводят:Полиизобутилен;Эластомеры;Терпеновую смолу;Продукты окисления восков;Соли окисленных восков и поливалентных металлов.Компоненты разделительного

Слайд 43Состав разделительного слоя
Выбор состава разделительного слоя зависит от материала основы

и технологии изготовления фольги.

Состав разделительного слояВыбор состава разделительного слоя зависит от материала основы и технологии изготовления фольги.

Слайд 44Красочные слои. Назначение
Красочные слои наносятся на разделительный слой для обеспечения

необходимых колориметрических, оптических и механических свойств: цвета, оттенка, глянца, яркости,

насыщенности, стойкости к истиранию, стойкости к химическим реагентам, светостойкости и т.п.
Красочные слои. НазначениеКрасочные слои наносятся на разделительный слой для обеспечения необходимых колориметрических, оптических и механических свойств: цвета,

Слайд 45Связующее красочных слоев
Растворимые полимеры;
Растворители;
Добавки, улучшающие растекание и розлив лаковых растворов

и красочных суспензий (толуол);
Пластификаторы (глицерин, диутилфталат, диоктилфталат, ксилитан и др.);
Стабилизаторы;
ПАВ;
Пеногасители.


Связующее красочных слоевРастворимые полимеры;Растворители;Добавки, улучшающие растекание и розлив лаковых растворов и красочных суспензий (толуол);Пластификаторы (глицерин, диутилфталат, диоктилфталат,

Слайд 46Смолы, используемые для изготовления фольги

Смолы, используемые для изготовления фольги

Слайд 47Растворители, используемые для изготовления фольги

Растворители, используемые для изготовления фольги

Слайд 48Выбор компонентов связующего
Выбор композиции зависит от технологических требований.
Композицию растворителей выбирают

таким образом, чтобы скорость их испарения обеспечивала:
Необходимое время растекания дисперсии

или лака по воску;
Полное испарение в сушильной камере.
Выбор компонентов связующегоВыбор композиции зависит от технологических требований.Композицию растворителей выбирают таким образом, чтобы скорость их испарения обеспечивала:Необходимое

Слайд 49Требования к связующим
Определенная вязкость лаковых растворов и дисперсий;
Совместимость компонентов друг

с другом;
Обеспечение хорошей адгезии к предыдущему и последующим слоям;
Термостойкость;
Взрыво- и

пожаробезопасность;
Нетоксичные.
Требования к связующимОпределенная вязкость лаковых растворов и дисперсий;Совместимость компонентов друг с другом;Обеспечение хорошей адгезии к предыдущему и

Обратная связь

Если не удалось найти и скачать доклад-презентацию, Вы можете заказать его на нашем сайте. Мы постараемся найти нужный Вам материал и отправим по электронной почте. Не стесняйтесь обращаться к нам, если у вас возникли вопросы или пожелания:

Email: Нажмите что бы посмотреть

Что такое TheSlide.ru?

Это сайт презентации, докладов, проектов в PowerPoint. Здесь удобно  хранить и делиться своими презентациями с другими пользователями.


Для правообладателей

Яндекс.Метрика
