ПОНЯТИЯ О ДАВЛЕНИЯХ

Содержание

Геостатическая температура пород Тг (°С) - это температура в естественных условиях залегания пород в земной коре, т.е. до начала бурения или после весьма длительного простоя скважины без промывки.С увеличением глубины залегания

Слайды и текст этой презентации

Слайд 1ПОНЯТИЯ О ДАВЛЕНИЯХ

ПОНЯТИЯ О ДАВЛЕНИЯХ

Слайд 2Геостатическая температура пород
Тг (°С) - это температура в естественных

условиях залегания пород в земной коре, т.е. до начала бурения

или после весьма длительного простоя скважины без промывки.
С увеличением глубины залегания пород ниже нейтрального слоя она возрастает, причем интенсивность роста, как правило, изменяется чаще в сторону уменьшения.
В районах, где геотермический градиент с глубиной изменяется весьма незначительно, распределение геостатических температур приближенно можно рассчитать по формуле

где Тпл - известная температура на глубине Нпл, °С; Г — геотермический градиент — прирост Тг на каждый метр глубины залегания породы, °С/м (с глубиной несколько изменяется).

Геостатическая температура пород Тг (°С) - это температура в естественных условиях залегания пород в земной коре, т.е.

Слайд 3Для ориентировочной оценки распределения температур в скважине при промывке можно воспользоваться

экспресс-методикой ВНИИКРнефти.Температура на забое скважины после нескольких циклов циркуляции
Температура на

забое скважины после нескольких циклов циркуляции

Т0 — температура нейтрального слоя Земли, °С);

Температура выходящего из скважины потока

Для ориентировочной оценки распределения температур в скважине при промывке можно воспользоваться экспресс-методикой ВНИИКРнефти.Температура на забое скважины после

Слайд 4температура бурового раствора, закачиваемого в бурильную колонну (температура нисходящего потока

на входе в бурильную колонну)

ΔТвых — уменьшение температуры раствора в

наземной циркуляционной системе, зависящее от температуры атмосферы и конструкции этой системы и равное 7 °С);
температура бурового раствора, закачиваемого в бурильную колонну (температура нисходящего потока на входе в бурильную колонну)ΔТвых — уменьшение

Слайд 5средняя температура восходящего и нисходящего потоков при промывке

средняя температура в

скважине
Температуру циркулирующего бурового раствора на любой глубине h в скважине

можно вычислить по формуле
средняя температура восходящего и нисходящего потоков при промывкесредняя температура в скважинеТемпературу циркулирующего бурового раствора на любой глубине

Слайд 6Кривые распределения температур в нисходящем (1) и восходящем (2) потоках
при

промывке скважины.

Кривые распределения температур в нисходящем (1) и восходящем (2) потокахпри промывке скважины.

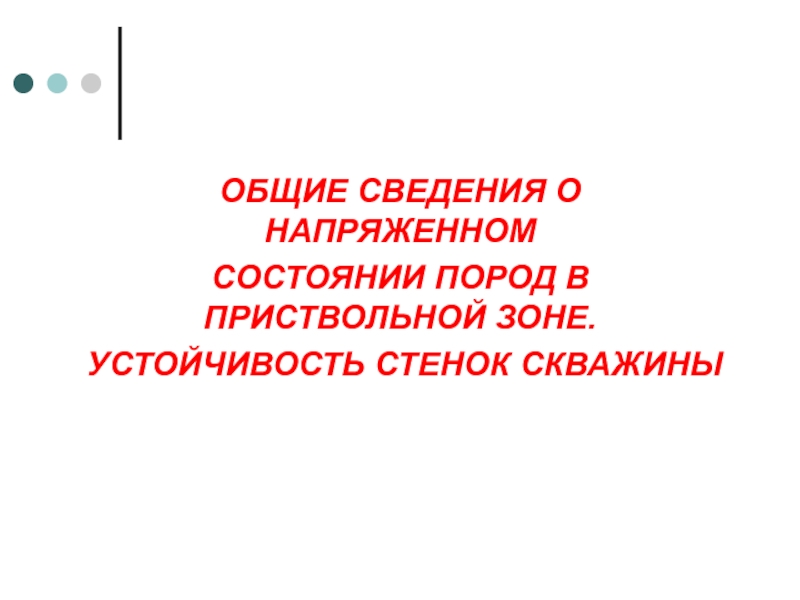

Слайд 7ОБЩИЕ СВЕДЕНИЯ О НАПРЯЖЕННОМ
СОСТОЯНИИ ПОРОД В ПРИСТВОЛЬНОЙ ЗОНЕ.
УСТОЙЧИВОСТЬ СТЕНОК СКВАЖИНЫ

ОБЩИЕ СВЕДЕНИЯ О НАПРЯЖЕННОМСОСТОЯНИИ ПОРОД В ПРИСТВОЛЬНОЙ ЗОНЕ.УСТОЙЧИВОСТЬ СТЕНОК СКВАЖИНЫ

Слайд 8Напряженное состояние пород в приствольной зоне.
В скважине, пробуренной через

толщу пород буровым раствором с плотностью меньшей плотности породы, напряженные

состояния в окрестности и вдали от нее отличаются друг от друга. Распределение напряжений в упругих изотропных беспористых породах (без учета температуры), по С.Г. Лехницкому, описывается системой следующих уравнений (в МПа):

Напряженное состояние пород в приствольной зоне. В скважине, пробуренной через толщу пород буровым раствором с плотностью меньшей

Слайд 9Деформации и разрушение стенок скважины обусловлены главным образом касательными напряжениями:

Радиус

несущей зоны, подверженной пластическим деформациям, вычисляется по формуле
Приведенные зависимости позволяют

с достаточной для практики бурения точностью прогнозировать устойчивость стенок скважины.
Деформации и разрушение стенок скважины обусловлены главным образом касательными напряжениями:Радиус несущей зоны, подверженной пластическим деформациям, вычисляется по

Слайд 10В глубоких скважинах, разрезы которых представлены мощными толщами глинистых формаций,

проблема устойчивости ствола имеет очень большое значение. Бурение таких пород

сопровождается образованием каверн, сужением ствола скважины, прихватами и сложностью сохранения керна.

В глубоких скважинах, разрезы которых представлены мощными толщами глинистых формаций, проблема устойчивости ствола имеет очень большое значение.

Слайд 11Термические напряжения в горных породах. Выше отмечалось, что температура циркулирующего

раствора не равна температуре горных пород.
Охлаждение или нагревание стенок при

промывке скважины приводит к возникновению термических напряжений в горных породах. При перепаде температур более 100С термические напряжения имеют тот же порядок, что и напряжения, обусловленные разностью между боковым давлением породы и давлением в скважине.

Термические напряжения в горных породах. Выше отмечалось, что температура циркулирующего раствора не равна температуре горных пород.Охлаждение или

Слайд 12Анизотропностью называется способность твердых тел в разной степени проявлять одни

и те же свойства в зависимости от направления, в котором

они определяются. Существуют различные методы оценки анизотропности механических свойств пород.
А.Лубинским введен буровой индекс анизотропии, определяемый как

где А — показатель анизотропии (А=0 соответствует изотропной породе); - буримость горных пород соответственно параллельно напластованию и перпендикулярно к нему.

Анизотропностью называется способность твердых тел в разной степени проявлять одни и те же свойства в зависимости от

Слайд 13Анизотропию пород можно оценить и по акустическим данным путем сравнения

скорости распространения ультразвуковых волн в двух диаметрально противоположных направлениях

по высоте (вдоль) образца породы (керна) и _____ по диаметру.

Анизотропию пород можно оценить и по акустическим данным путем сравнения скорости распространения ультразвуковых волн в двух диаметрально
