Слайд 1Проектирование внутримашинного информационного обеспечения ЭИС
Лекция 7. Тема 1

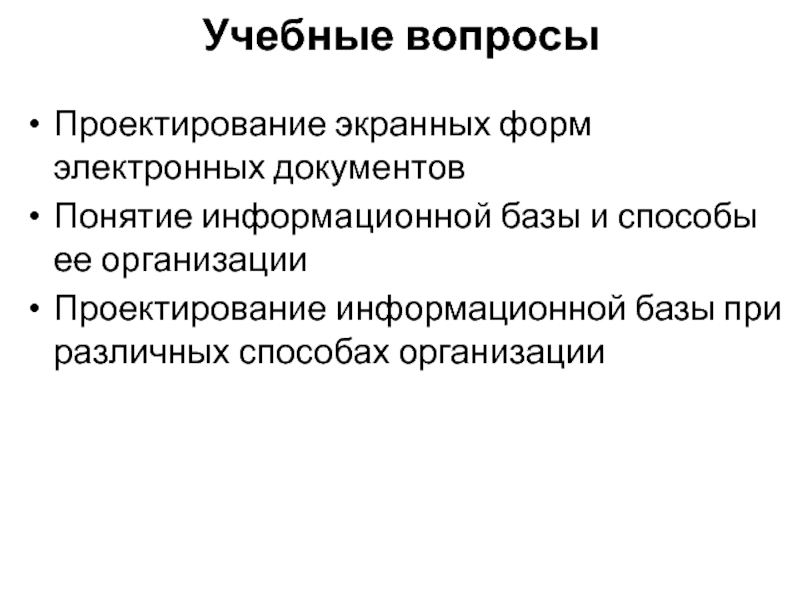

Слайд 2Учебные вопросы
Проектирование экранных форм электронных документов
Понятие информационной базы и способы
ее организации
Проектирование информационной базы при различных способах организации

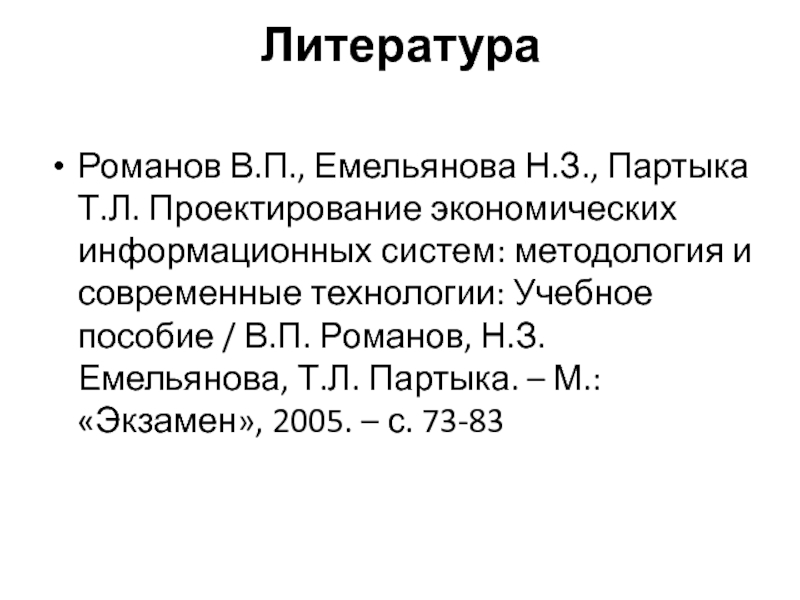

Слайд 3Литература
Романов В.П., Емельянова Н.З., Партыка Т.Л. Проектирование экономических информационных систем:
методология и современные технологии: Учебное пособие / В.П. Романов, Н.З.
Емельянова, Т.Л. Партыка. – М.: «Экзамен», 2005. – с. 73-83
Слайд 4Третий учебный вопрос
Проектирование информационной базы при различных способах организации
1. Процесс
проектирования ИБ начинается с операции «Определение информационной потребности» каждой задачи,
которую составляют входные и результатные документы.
Документы выявляют, анализируя «Постановку задач».
В результате выполнения этой операции получают «Перечень документов».

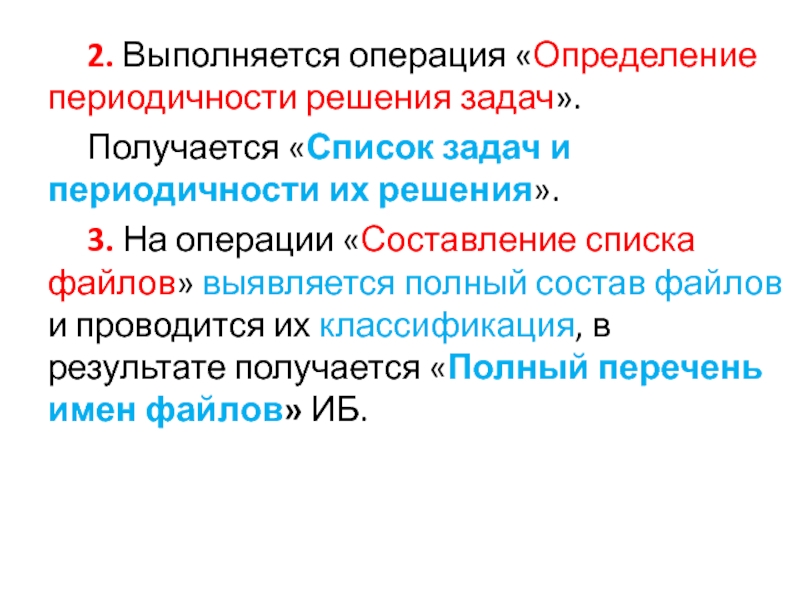

Слайд 52. Выполняется операция «Определение периодичности решения задач».
Получается «Список задач и
периодичности их решения».
3. На операции «Составление списка файлов» выявляется полный
состав файлов и проводится их классификация, в результате получается «Полный перечень имен файлов» ИБ.
Слайд 64. На основе полученного списка файлов, документов и универсума форм
входных и результатных документов выполняется операция «Определение содержания файлов» по
формированию «Состава полей записей файлов».
Учитывается ряд основных принципов создания файлов, входящих в состав универсума:
алгоритмическая направленность создания информационных файлов;
семантическая и синтаксическая однородность файлов;
упорядоченность хранения файлов по ключу;
универсализация файлов.

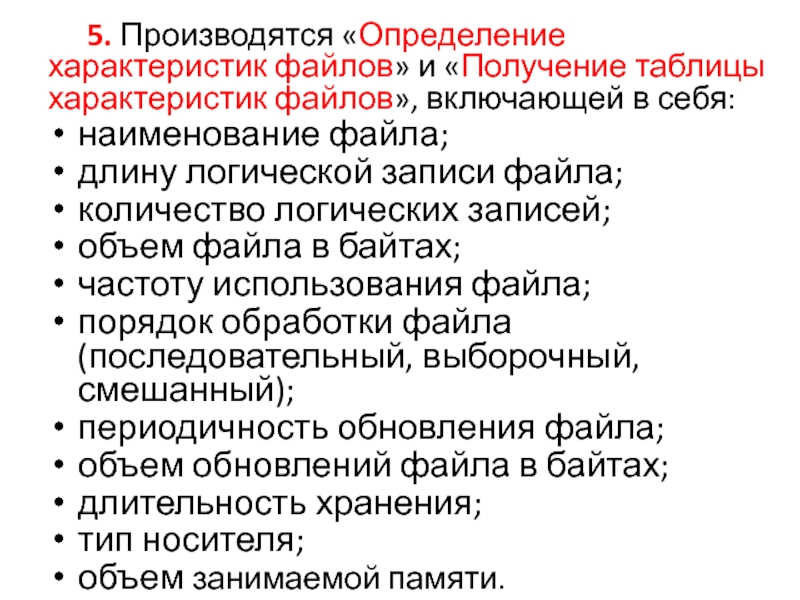

Слайд 75. Производятся «Определение характеристик файлов» и «Получение таблицы характеристик файлов»,
включающей в себя:
наименование файла;
длину логической записи файла;
количество
логических записей;
объем файла в байтах;
частоту использования файла;
порядок обработки файла (последовательный, выборочный, смешанный);
периодичность обновления файла;
объем обновлений файла в байтах;
длительность хранения;
тип носителя;
объем занимаемой памяти.
Слайд 86. Осуществляется «Выбор логической организации файлов» на основе универсума способов
логической организации с получением таблицы описаний.
7. Осуществляется «Выбор носителей»
для каждого файла из универсума машинных носителей.
8. Выполняется «Выбор физической организации файлов», в ходе которой используются данные документа и универсума способов физической организации файлов MB.
Получается «Таблица описания физической организации файлов».

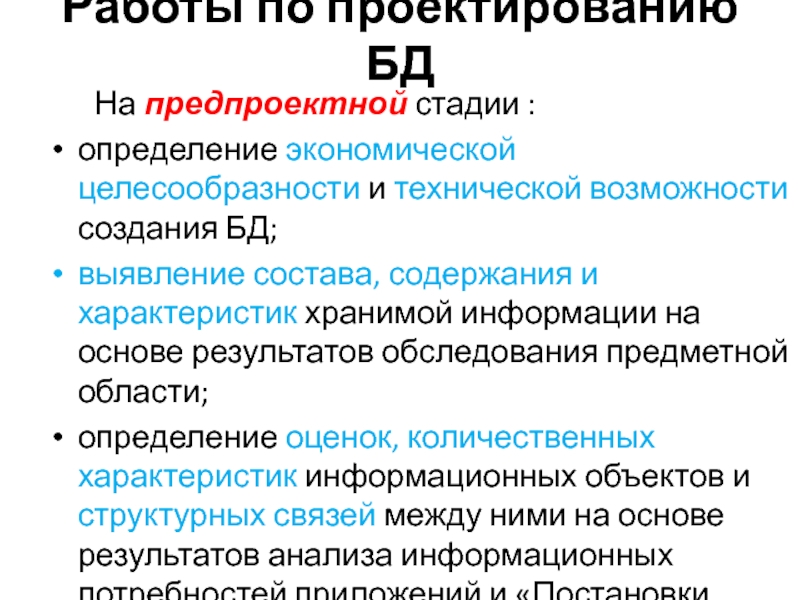

Слайд 9Работы по проектированию БД
На предпроектной стадии :
определение экономической целесообразности и
технической возможности создания БД;
выявление состава, содержания и характеристик хранимой информации
на основе результатов обследования предметной области;
определение оценок, количественных характеристик информационных объектов и структурных связей между ними на основе результатов анализа информационных потребностей приложений и «Постановки задач»;

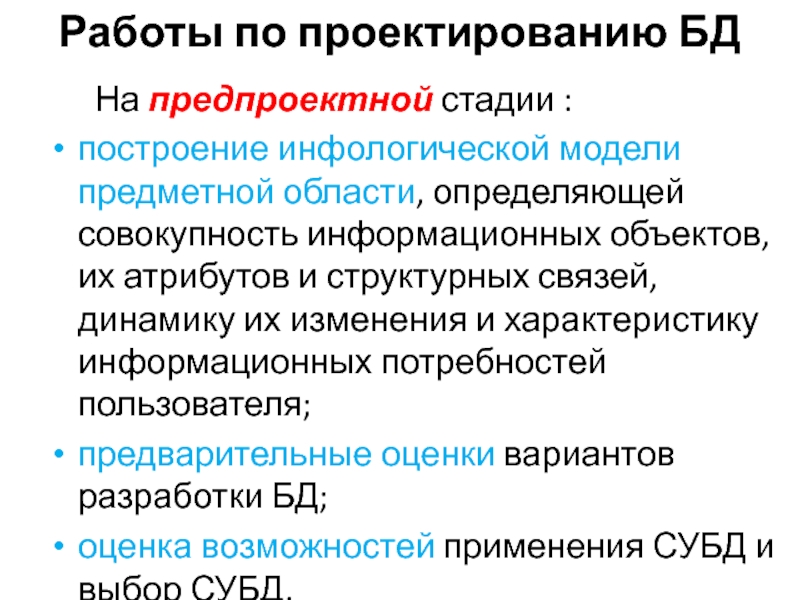

Слайд 10Работы по проектированию БД
На предпроектной стадии :
построение инфологической модели предметной
области, определяющей совокупность информационных объектов, их атрибутов и структурных связей,
динамику их изменения и характеристику информационных потребностей пользователя;
предварительные оценки вариантов разработки БД;
оценка возможностей применения СУБД и выбор СУБД.
Слайд 11В результате выполнения этого комплекса работ проектировщики получают «Технико-экономическое обоснование»
и «Техническое задание».

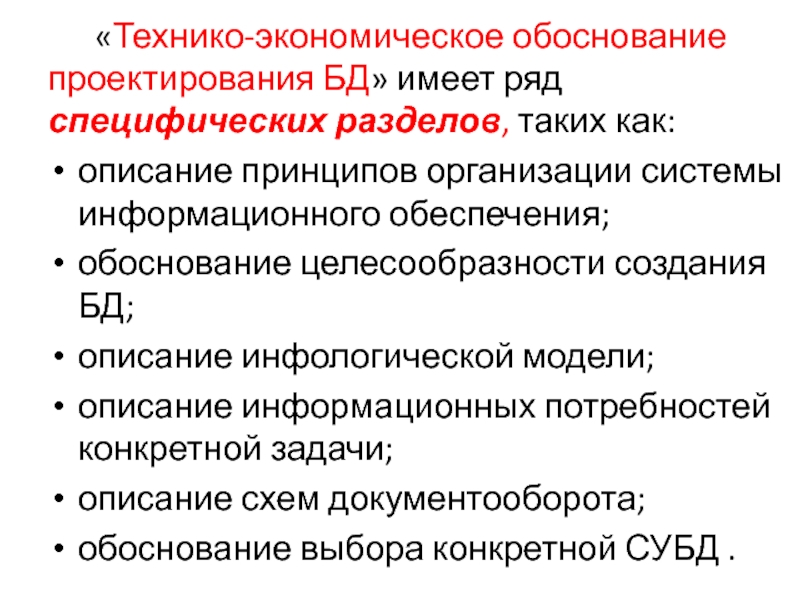

Слайд 12«Технико-экономическое обоснование проектирования БД» имеет ряд специфических разделов, таких как:
описание
принципов организации системы информационного обеспечения;
обоснование целесообразности создания БД;
описание инфологической модели;
описание
информационных потребностей конкретной задачи;
описание схем документооборота;
обоснование выбора конкретной СУБД .

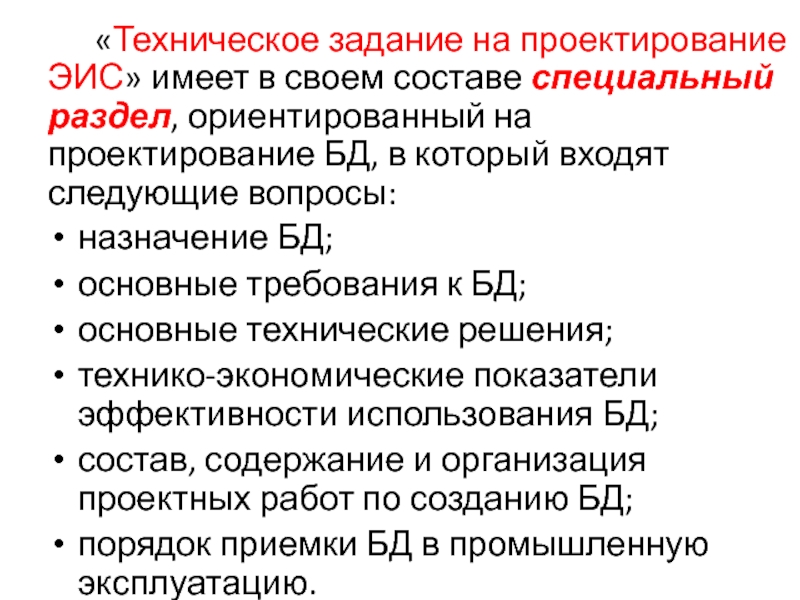

Слайд 13«Техническое задание на проектирование ЭИС» имеет в своем составе специальный
раздел, ориентированный на проектирование БД, в который входят следующие вопросы:
назначение
БД;
основные требования к БД;
основные технические решения;
технико-экономические показатели эффективности использования БД;
состав, содержание и организация проектных работ по созданию БД;
порядок приемки БД в промышленную эксплуатацию.

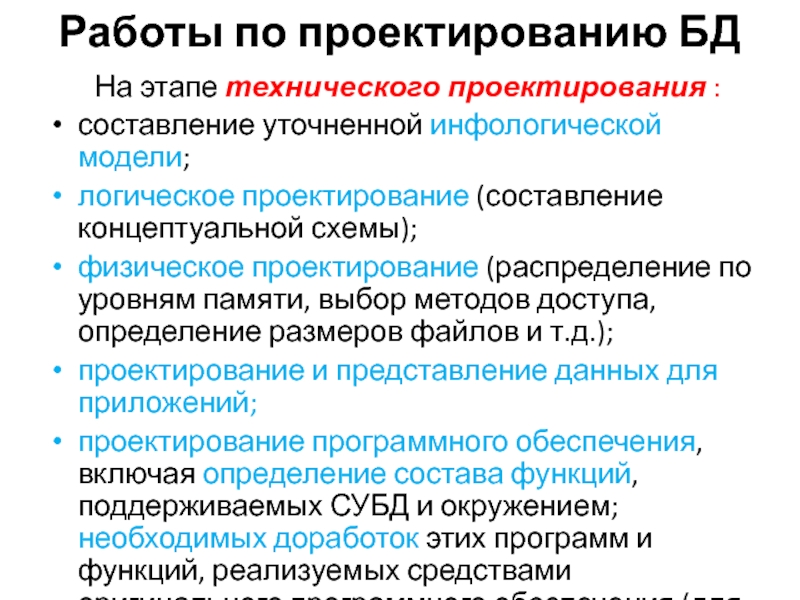

Слайд 14Работы по проектированию БД
На этапе технического проектирования :
составление уточненной инфологической
модели;
логическое проектирование (составление концептуальной схемы);
физическое проектирование (распределение по уровням памяти,
выбор методов доступа, определение размеров файлов и т.д.);
проектирование и представление данных для приложений;
проектирование программного обеспечения, включая определение состава функций, поддерживаемых СУБД и окружением; необходимых доработок этих программ и функций, реализуемых средствами оригинального программного обеспечения (для конкретных задач).

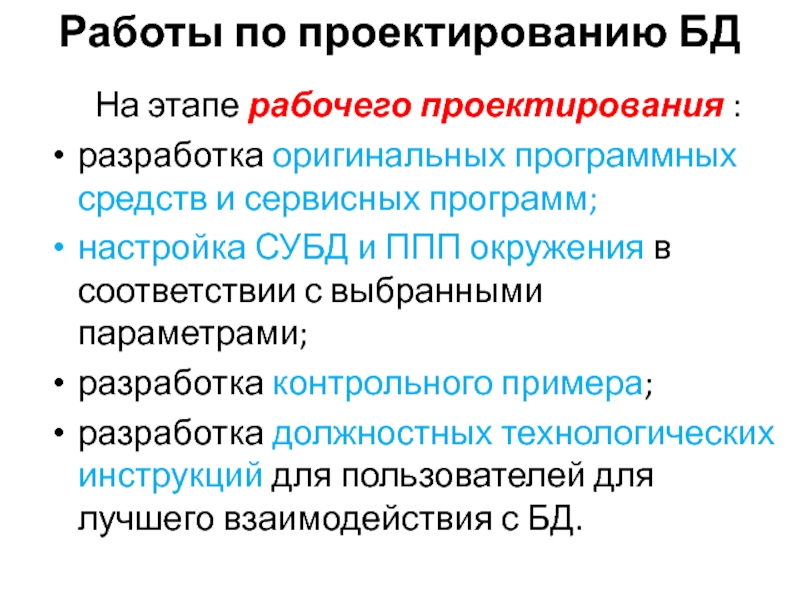

Слайд 15Работы по проектированию БД
На этапе рабочего проектирования :
разработка оригинальных программных
средств и сервисных программ;
настройка СУБД и ППП окружения в соответствии
с выбранными параметрами;
разработка контрольного примера;
разработка должностных технологических инструкций для пользователей для лучшего взаимодействия с БД.
