Профессор Е.Ю.Клименко Лекция 5 Криогенные и сверхпроводящие

тока и магнитного поля.
В первом приближении можно считать, что

это обусловлено уменьшением силы Лоренца при уменьшении угла между полем и током, в то время как критическая сила Лоренца остается постоянной.
FL= JxB=JB sin , Jc=FL / B sin
Это приближение неприменимо к случаю малых углов, согласно ему критический ток стремился бы к бесконечности при уменьшении угла до нуля.

от вектора Пойнтинга по поверхности провода, в сверхпроводнике также как

и в нормальном металле. В случае провода в продольном магнитном поле силовые линии имеют форму винта. В случае сверхпроводника такую форму имеют вихри. Двигаясь к оси проволоки, они несут с собой азимутальную и аксиальную компоненты. Азимутальные схлопываются на оси. Их движение генерирует продольное электрическое поле. Аксиальная не может бесконечно

накапливаться, она должна уходить наружу. Есть основания считать, что винтовой флюксоид распадается на компоненты, для каждой из которых возникает свое критическое состояние. Движение аксиальной компоненты наружу должно генерировать азимутальное электрическое поле. Эксперимента не было.

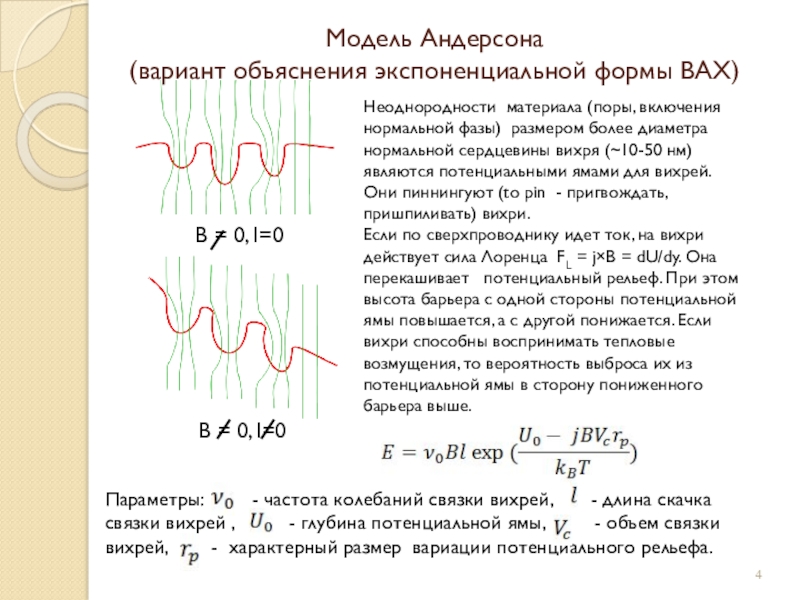

фазы) размером более диаметра нормальной сердцевины вихря (~10-50 нм) являются

потенциальными ямами для вихрей. Они пиннингуют (to pin - пригвождать, пришпиливать) вихри.
Если по сверхпроводнику идет ток, на вихри действует сила Лоренца FL = j×B = dU/dy. Она перекашивает потенциальный рельеф. При этом высота барьера с одной стороны потенциальной ямы повышается, а с другой понижается. Если вихри способны воспринимать тепловые возмущения, то вероятность выброса их из потенциальной ямы в сторону пониженного барьера выше.

В = 0, I=0

В = 0, I=0

Параметры: - частота колебаний связки вихрей, - длина скачка связки вихрей , - глубина потенциальной ямы, - объем связки вихрей, - характерный размер вариации потенциального рельефа.

и относиться к ней надо с уважением.
Исходная идея: Объяснить линейную

зависимость критического тока от температуры. Действительно, вроде быудалось:



Но сам Андерсон в этой же статье указываетна грубость
модели, в частности на то, что не учтена зависимость
Uo(B,T).
На СП сообщество произвело впечатление объяснение
экспоненциальной формы вольт-амперной
характеристики и к этому свелась экспериментальная
проверка модели.
Предложенная модель дает связь между током и электрическим полем, что могло бы позволить построить электродинамику этих новых материалов, но большое количество произвольно введенных параметров и их зависимость от В, Т, J не позволили это сделать. Усилия экспериментаторов свелись к изучению этих зависимостей, а вера в истинность модели не позволяла искать другое материальное уравнение.
Модель часто упрекали в том, что она предсказывает конечное электрическое поле при нулевом токе. Но дело в том, что приведенная формула имеет ограниченную область применения. Подправленное выражение:

поле при нулевом токе. Но дело в том, что приведенная

формула имеет ограниченную область применения. Подправленное выражение:

Модель предсказывает сильную зависимость крутизны ВАХ от температуры:


В наших экспериментах по изучению ВАХ ниобий-титановой и ниобий-циркониевой проволок при температурах от 9 до 4.2 К такой зависимости не обнаружено.

образцах, подобных тем на которые ссылался Андерсон. Он изучал зависимость

скорости затухания магнитного момента от температуры. Эта скорость нпапрямую связана с ВАХ.:



Т.е. крутизна должна быстро увеличиваться со снижением температуры.
В эксперименте она оставалась постоянной.
К сожалению, Митин отверг простейшее объяснение, что вид вольт-амперной характеристики определяется неоднородностью сверхпроводника и выдвинул удивительную «физическую» идею о том,
Что вихри могут тунеллировать при низких температурах.

Увы, эта идея была подхвачена СП сообществом и породила сотни статей о тунеллировании вихрей!

состоящим из поверхностей равного сопротивления. Кривые перехода r(T) и r(B)

с увеличением измерительного тока, смещаются в сторону уменьшения T и B не меняя формы, т.е поверхности параллельны.
Этой картине соответствует материальное уравнение:

Cryogenics 20, 307, (1980).

Это выражение описывает переход такой формы:

Переходы по температуре и полю имеют именно такую форму. Полный переход по току снять не удается из-за перегрева образца током.

jc2 - единственный подгоночный параметр

хорошо описывает свойства ниобий-титановой проволоки. Параметры Тс и Вс2 близки

к термодинамическим значениям, а Jc/2 и δ постоянны в широкой области полей и температур. Нарушение постоянства в малых полях обусловлено анизотропией материала (см. слайд )

Причиной размытости перехода является неоднородность зерен. Кинетические переходы по температуре, магнитному полю и току равноправны и описываются зависимостью сопротивления от этих параметров. Вместо вольт-амперной характеристики (ВАХ) следует использовать ом-амперную характеристику (ОАХ).
Обработка большого массива ОАХ ниобий-титановой и ниобий-циркониевой проволок в широком диапазоне полей и температур показала, что jc2 и d являются хорошими константами

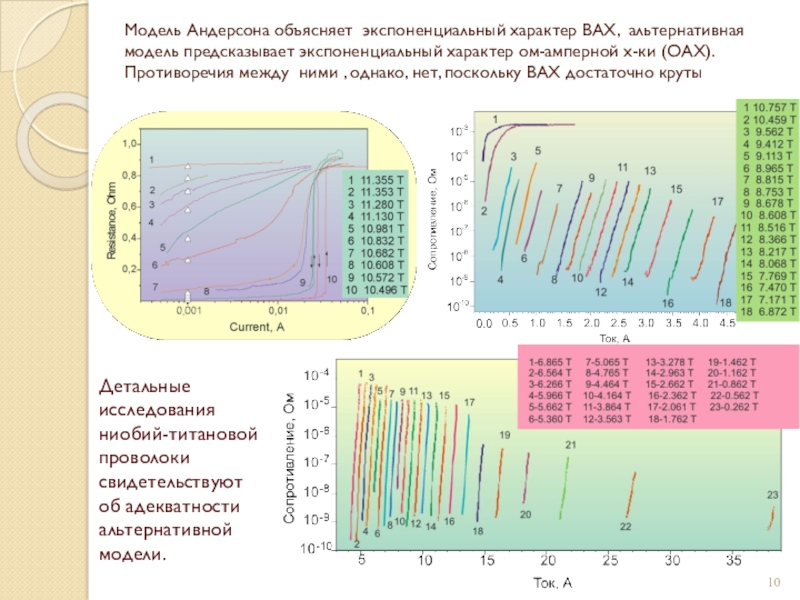

характер ом-амперной х-ки (ОАХ). Противоречия между ними , однако, нет,

поскольку ВАХ достаточно круты

Детальные исследования ниобий-титановой проволоки свидетельствуют об адекватности альтернативной модели.

ВАХ.
Такая экстраполяция позволяет обнаружить сопротивления, которые невозможно измерить другими

способами. Ее результат не противоречит приведенному выше описанию ОАХ, даваемую альтернативной моделью.

абсолютным нулем, но ниже критической точки оно ничтожно мало.
Это

противоречит широко известной договоренности, но только ей и ничему больше.

при критической температуре возрастает скачком от нуля до единицы. Критические

температуры элементов распределены по Гауссу:
. По мере усложнения эквивалентной схемы ОТХ приближается к экспоненте.

Т-Тс0 , К

Т-Тс 0, К

Перколяционная модель объемной неоднородности сверхпроводника (расчет ом-температурной характеристики ОТХ)

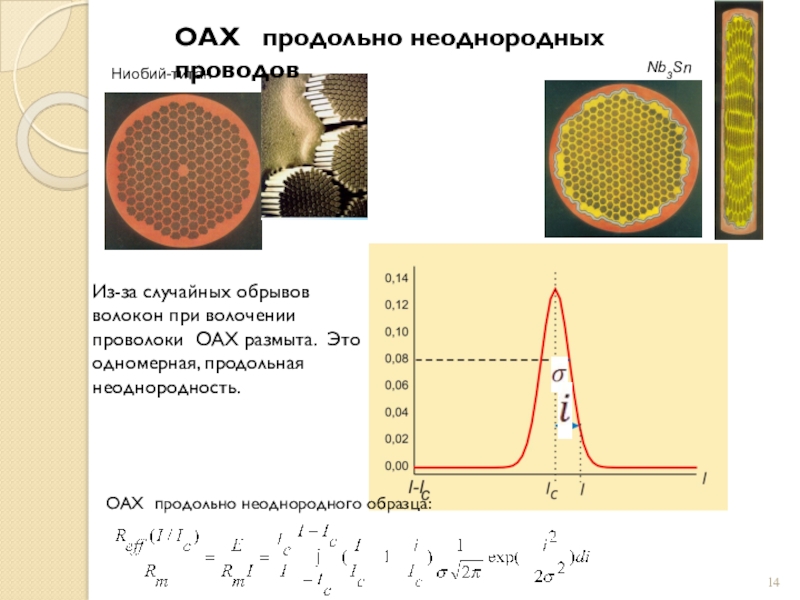

проволоки ОАХ размыта. Это одномерная, продольная неоднородность.
ОАХ продольно неоднородного образца:

а степенную зависимость



Казалось бы, это надо пытаться объяснить обрывностью волокон,

но так же описывают ВАХ ВТСП образцов. Скорее всего они также продольно неоднородны, но «физики» тут же придумали «логарифмическую яму»

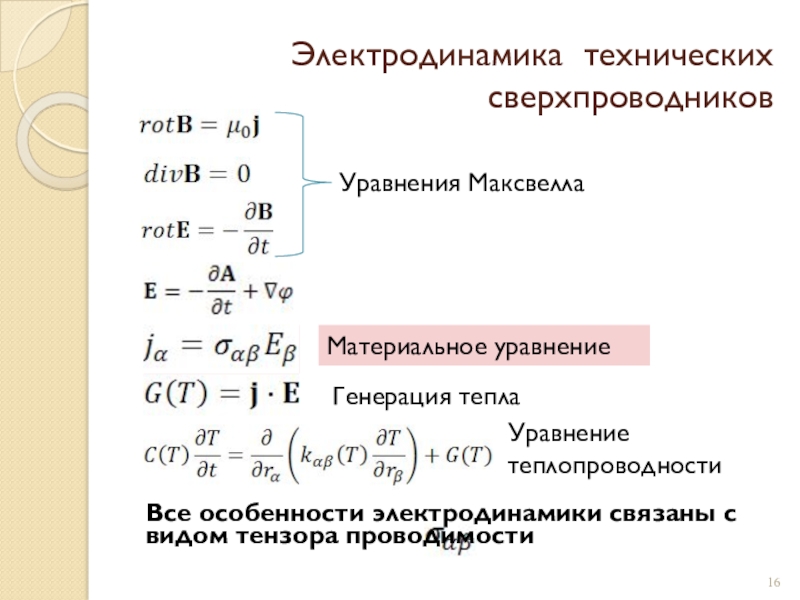

с видом тензора проводимости

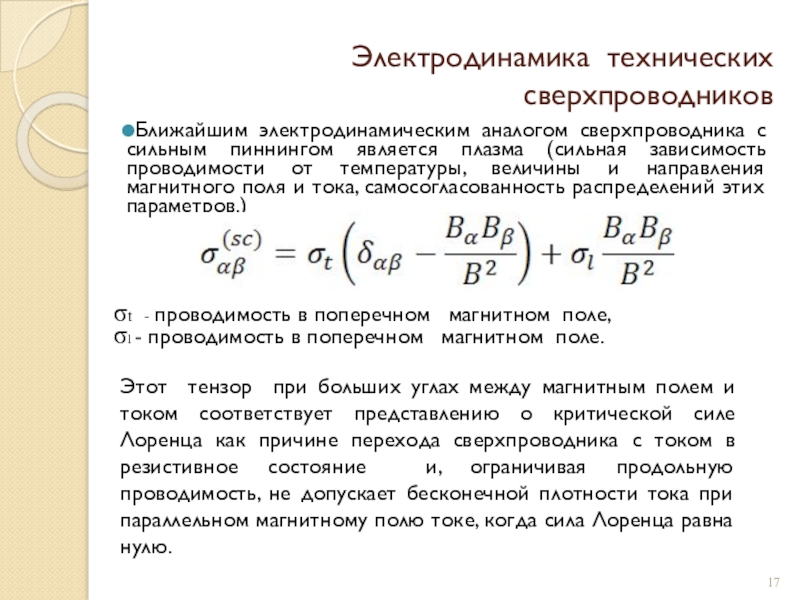

плазма (сильная зависимость проводимости от температуры, величины и направления магнитного

поля и тока, самосогласованность распределений этих параметров.)

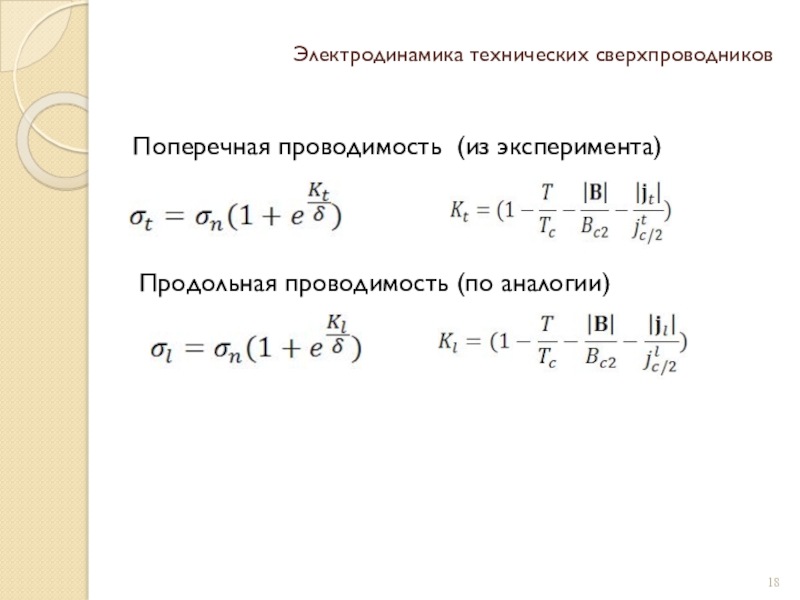

σt - проводимость в поперечном магнитном поле,
σl - проводимость в поперечном магнитном поле.

Этот тензор при больших углах между магнитным полем и током соответствует представлению о критической силе Лоренца как причине перехода сверхпроводника с током в резистивное состояние и, ограничивая продольную проводимость, не допускает бесконечной плотности тока при параллельном магнитному полю токе, когда сила Лоренца равна нулю.

получены численно.
Одновременное изменение внешнего поля и тока не в фазе.

Условия теплоотвода

от магнитного поля, когда оно имеет компоненту, параллельную току.

Представление о силе Лоренца позволяет описать эту зависимость только вдали от критического поля

Эксперимент

Расчет

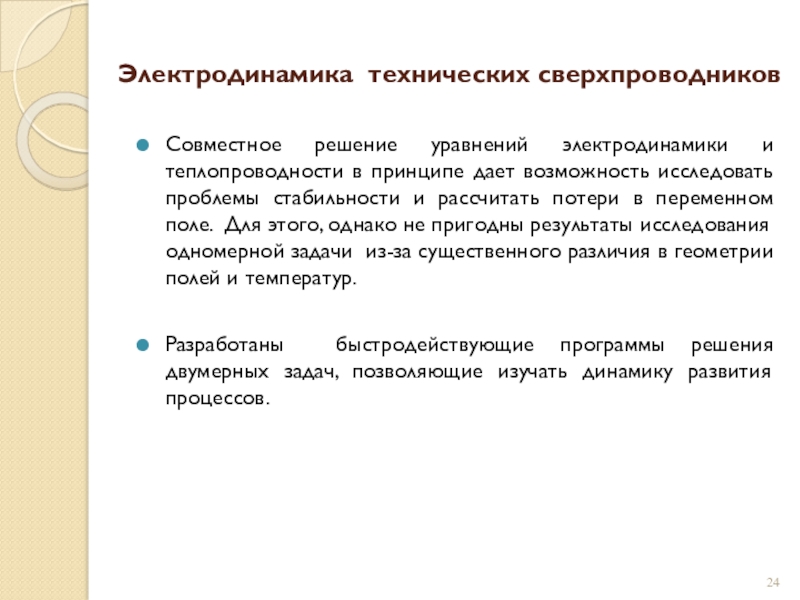

дает возможность исследовать проблемы стабильности и рассчитать потери в переменном

поле. Для этого, однако не пригодны результаты исследования одномерной задачи из-за существенного различия в геометрии полей и температур.

Разработаны быстродействующие программы решения двумерных задач, позволяющие изучать динамику развития процессов.
