Провода и кабели

Содержание

КабелиКабель представляет собой одну или несколько изолированных и скрученных между собой жил, заключенных в герметичную оболочку, поверх которой могут быть наложены защитные покровы для различных условий прокладки

Слайды и текст этой презентации

Слайд 1Провода и кабели

Провода и кабели

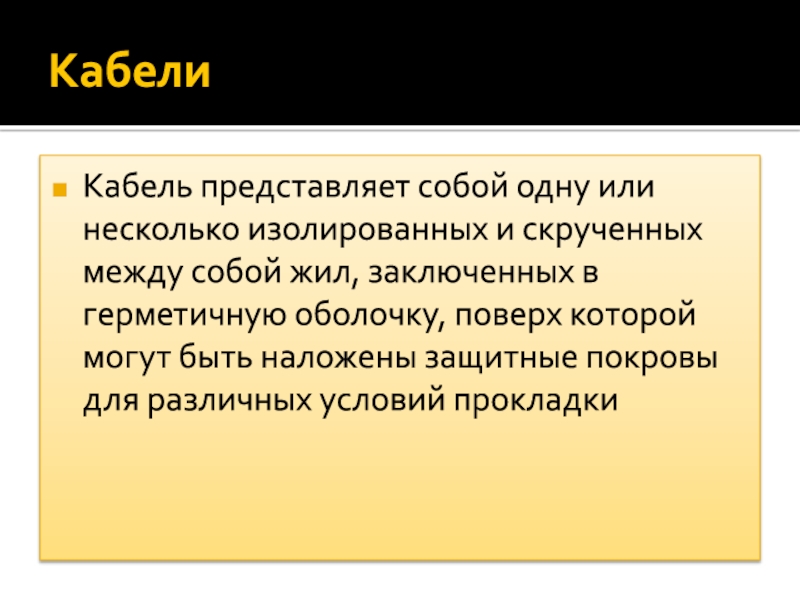

Слайд 2Кабели
Кабель представляет собой одну или несколько изолированных и скрученных между

собой жил, заключенных в герметичную оболочку, поверх которой могут быть

наложены защитные покровы для различных условий прокладки
КабелиКабель представляет собой одну или несколько изолированных и скрученных между собой жил, заключенных в герметичную оболочку, поверх

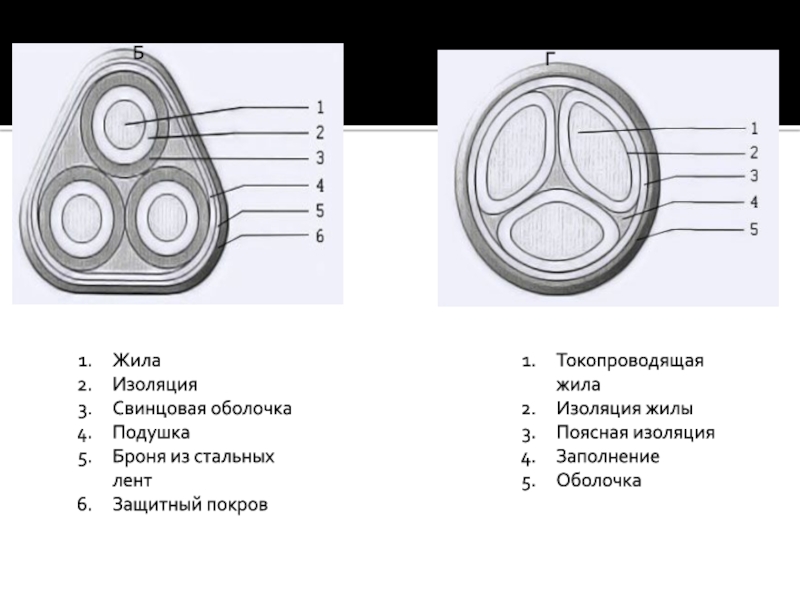

Слайд 3Токопроводящая жила
Изоляция жилы
Поясная изоляция
Заполнение
Оболочка

Жила
Изоляция
Свинцовая оболочка
Подушка
Броня из стальных лент
Защитный покров
ААГ
ОСБ

Токопроводящая жилаИзоляция жилыПоясная изоляцияЗаполнениеОболочкаЖилаИзоляцияСвинцовая оболочкаПодушкаБроня из стальных лентЗащитный покровААГОСБ

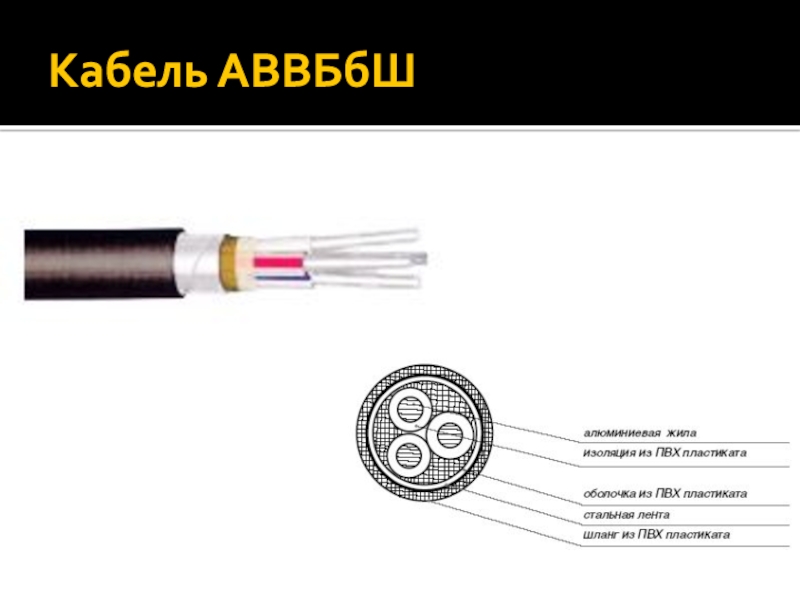

Слайд 5Кабель АВВБбШ

Кабель АВВБбШ

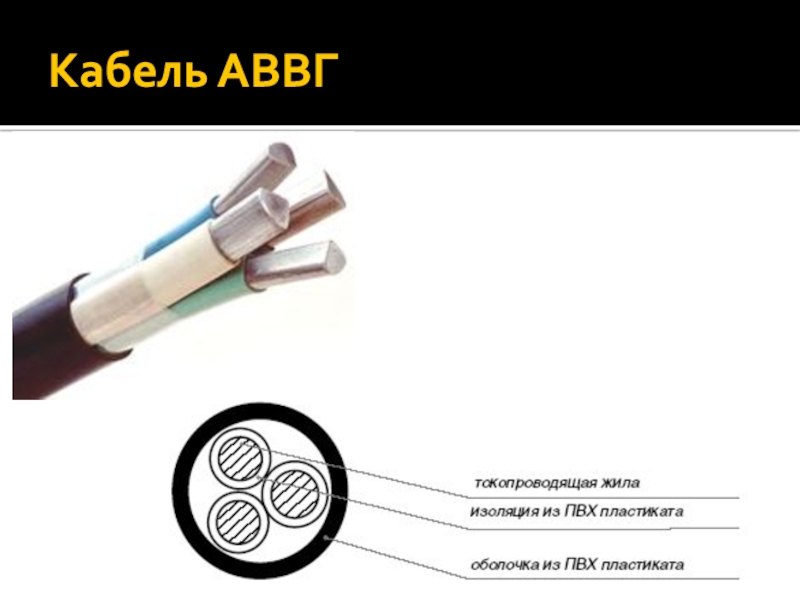

Слайд 6Кабель АВВГ

Кабель АВВГ

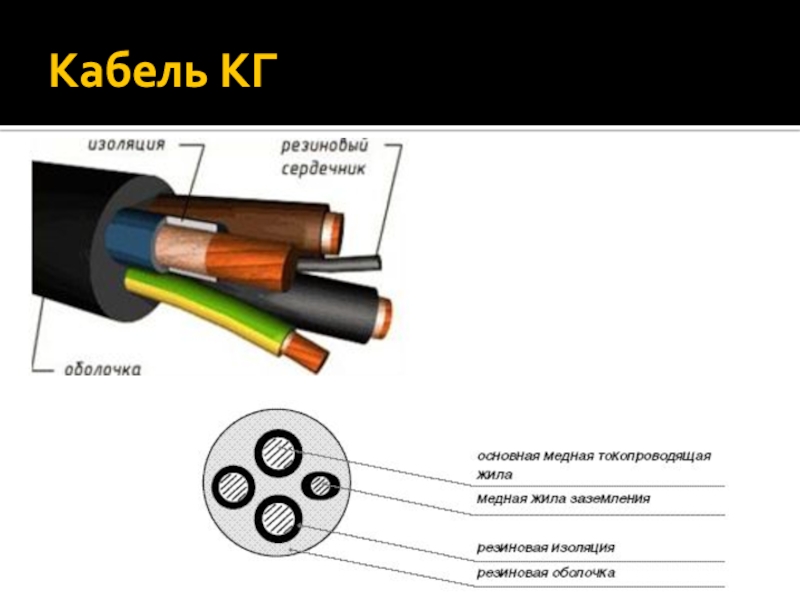

Слайд 7Кабель КГ

Кабель КГ

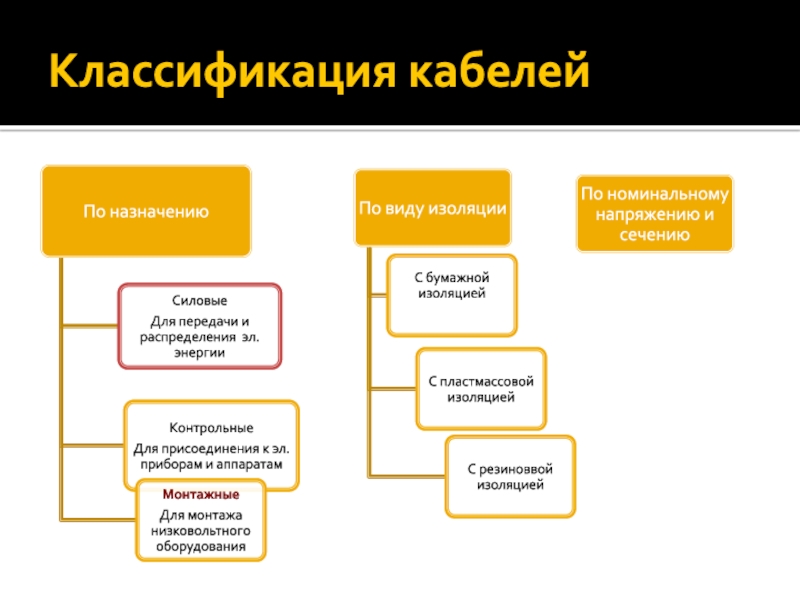

Слайд 8Классификация кабелей

Классификация кабелей

Слайд 9Контрольные кабели
1
2
3
4

Контрольные кабели1234

Слайд 10Силовой кабель
. Токопроводящая медная жила; 2. Полупроводящий слой по жиле;

3. Изоляция; 4. Полупроводящий слой по изоляции; 5. Водонабухающая полупроводящая

лента; 6. Экран из медных проволок; 7. Медная лента; 8. Водонабухающая лента; 9. Оболочка из полиэтилена. Силовые кабели с изоляцией из сшитого полиэтилена и оболочкой из полиэтилена.
Силовой кабель. Токопроводящая медная жила; 2. Полупроводящий слой по жиле; 3. Изоляция; 4. Полупроводящий слой по изоляции;

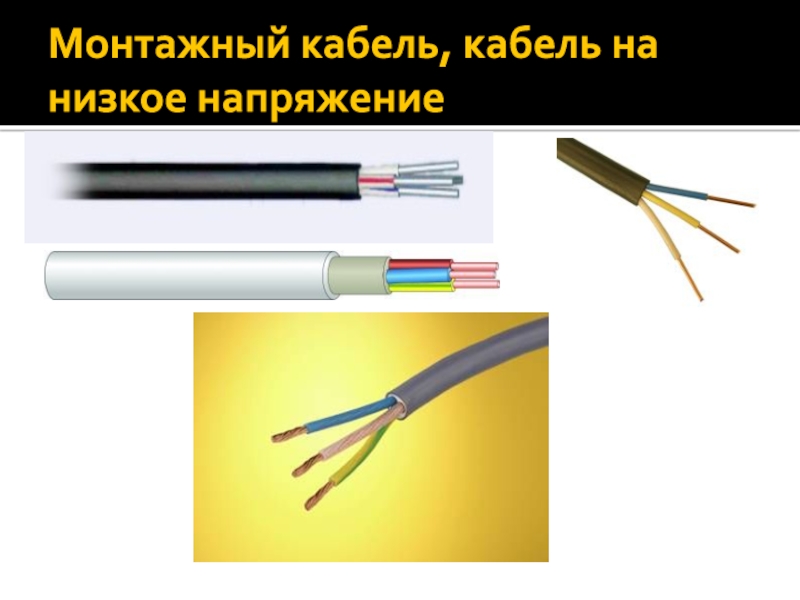

Слайд 11Монтажный кабель, кабель на низкое напряжение

Монтажный кабель, кабель на низкое напряжение

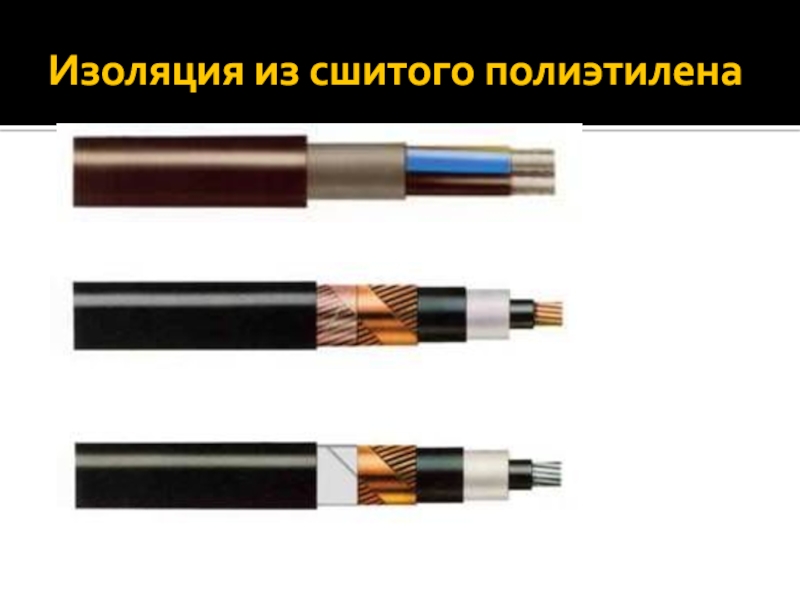

Слайд 12Изоляция из сшитого полиэтилена

Изоляция из сшитого полиэтилена

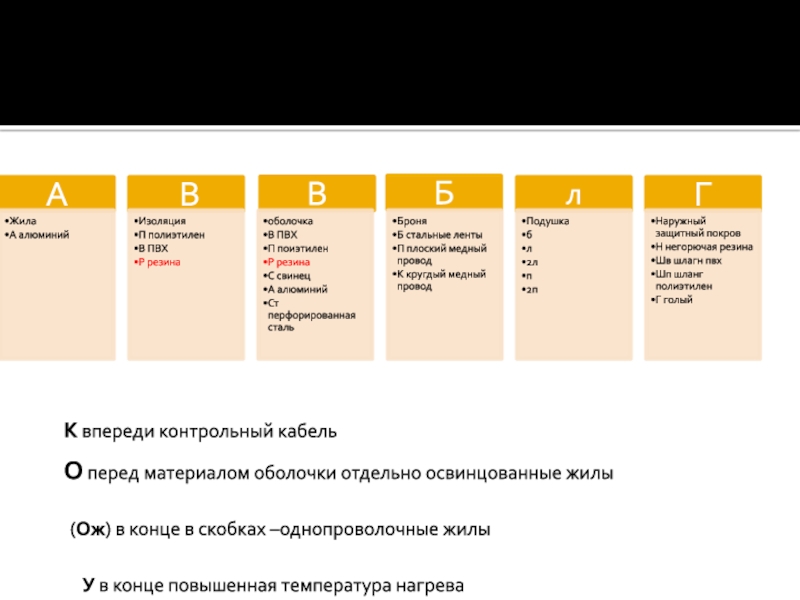

Слайд 13О перед материалом оболочки отдельно освинцованные жилы
(Ож) в конце в

скобках –однопроволочные жилы
У в конце повышенная температура нагрева
К впереди контрольный

кабель
О перед материалом оболочки отдельно освинцованные жилы(Ож) в конце в скобках –однопроволочные жилыУ в конце повышенная температура

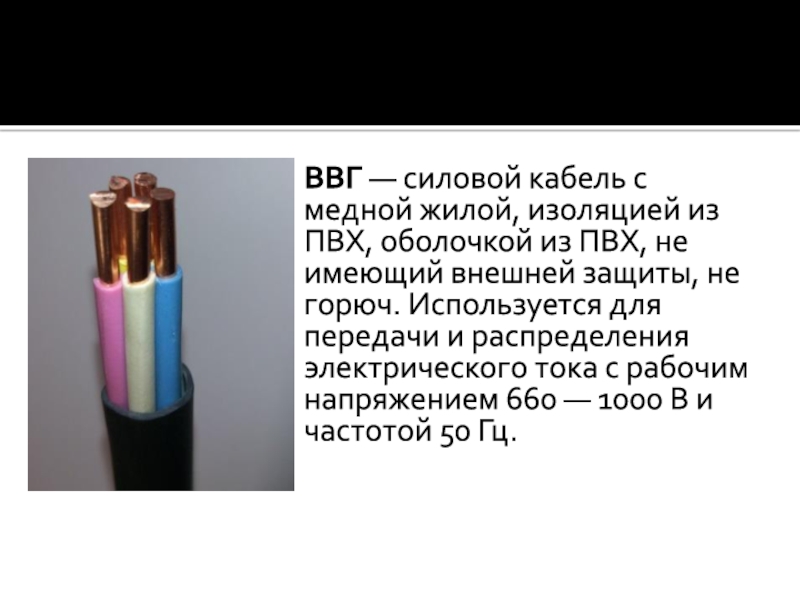

Слайд 14ВВГ — силовой кабель с медной жилой, изоляцией из ПВХ, оболочкой

из ПВХ, не имеющий внешней защиты, не горюч. Используется для

передачи и распределения электрического тока с рабочим напряжением 660 — 1000 В и частотой 50 Гц.
ВВГ — силовой кабель с медной жилой, изоляцией из ПВХ, оболочкой из ПВХ, не имеющий внешней защиты, не

Слайд 15
КПвВГ-24х2.5-10
ВБВнг 3х10-35
ВВБ 3х6+1х4
ВВБГ 3х16
СБ2лШв(ож)
ВВБГз
КВВГ
ВВПШв
ВКбШв
ПБбШв
ПБВ
КПВГ
АВВГ
ВВГ

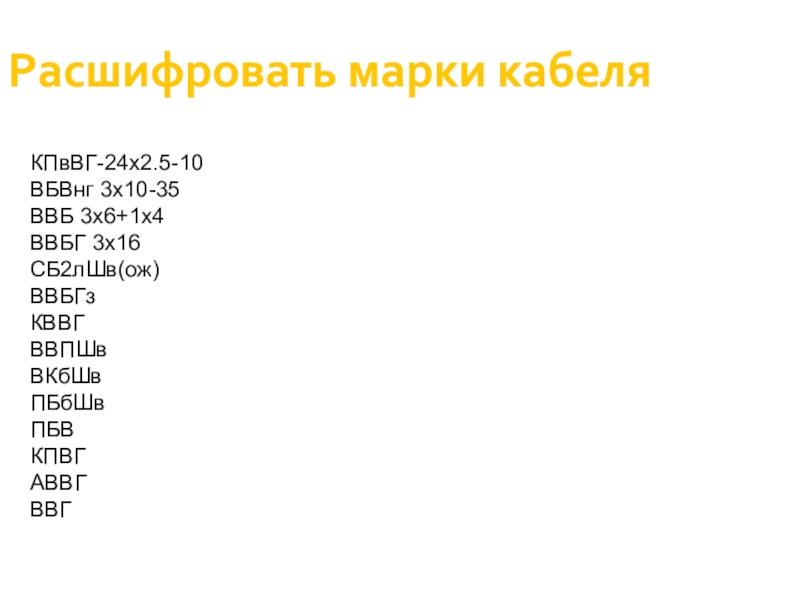

Расшифровать марки кабеля

КПвВГ-24х2.5-10ВБВнг 3х10-35ВВБ 3х6+1х4ВВБГ 3х16СБ2лШв(ож)ВВБГзКВВГВВПШвВКбШвПБбШвПБВКПВГАВВГВВГРасшифровать марки кабеля

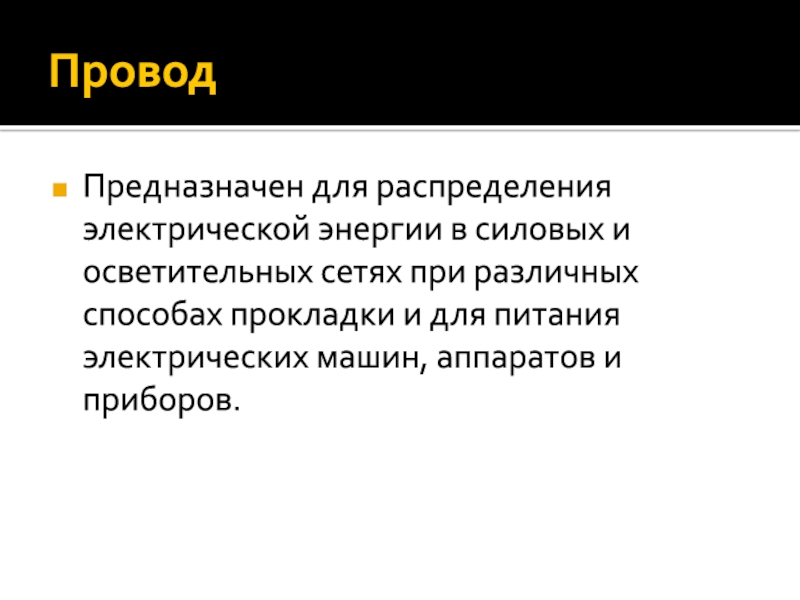

Слайд 16Провод
Предназначен для распределения электрической энергии в силовых и осветительных сетях

при различных способах прокладки и для питания электрических машин, аппаратов

и приборов.

ПроводПредназначен для распределения электрической энергии в силовых и осветительных сетях при различных способах прокладки и для питания

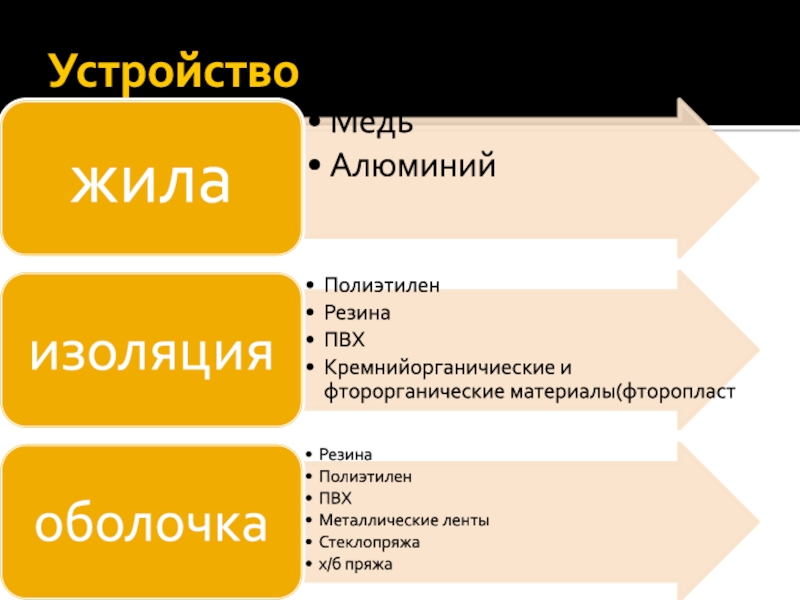

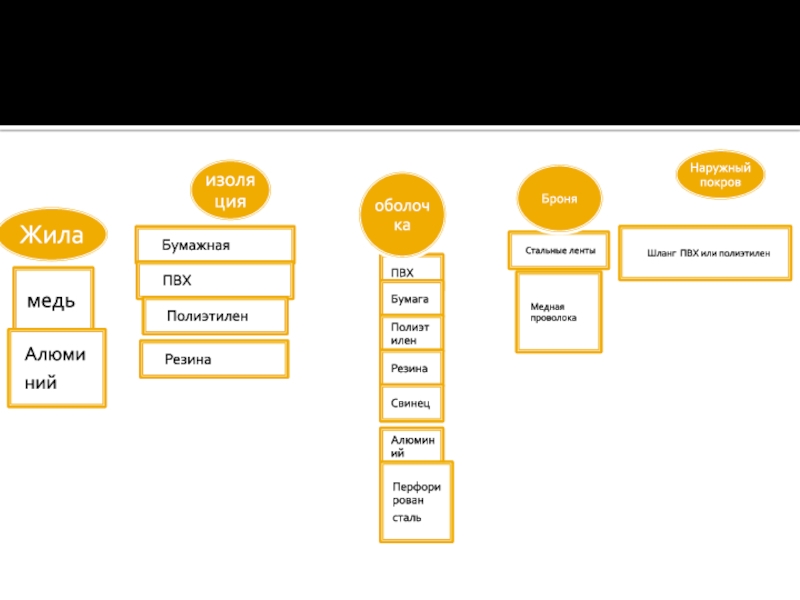

Слайд 17Устройство

Устройство

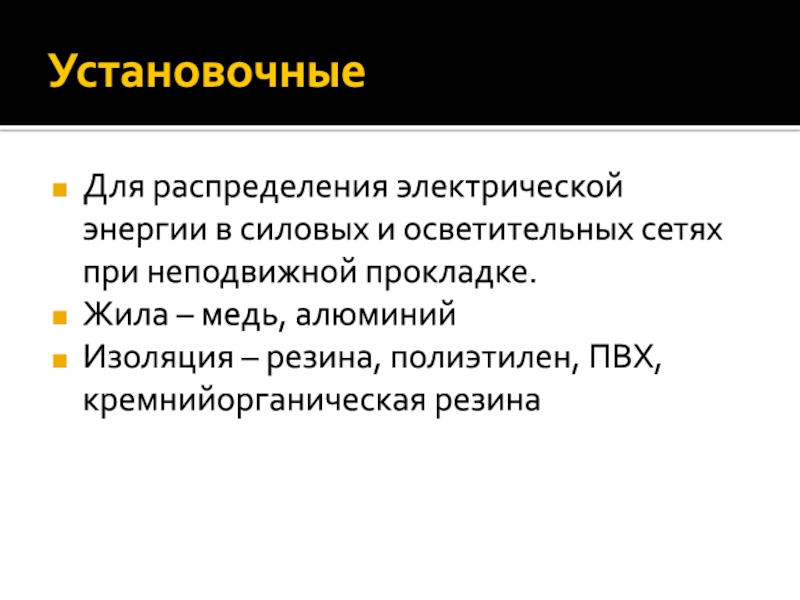

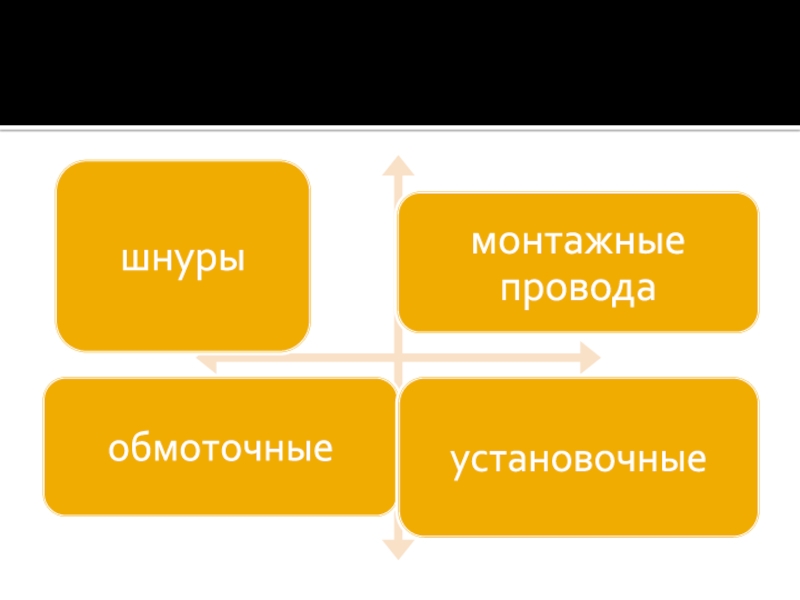

Слайд 19Установочные
Для распределения электрической энергии в силовых и осветительных сетях при

неподвижной прокладке.
Жила – медь, алюминий
Изоляция – резина, полиэтилен, ПВХ, кремнийорганическая

резина
УстановочныеДля распределения электрической энергии в силовых и осветительных сетях при неподвижной прокладке.Жила – медь, алюминийИзоляция – резина,

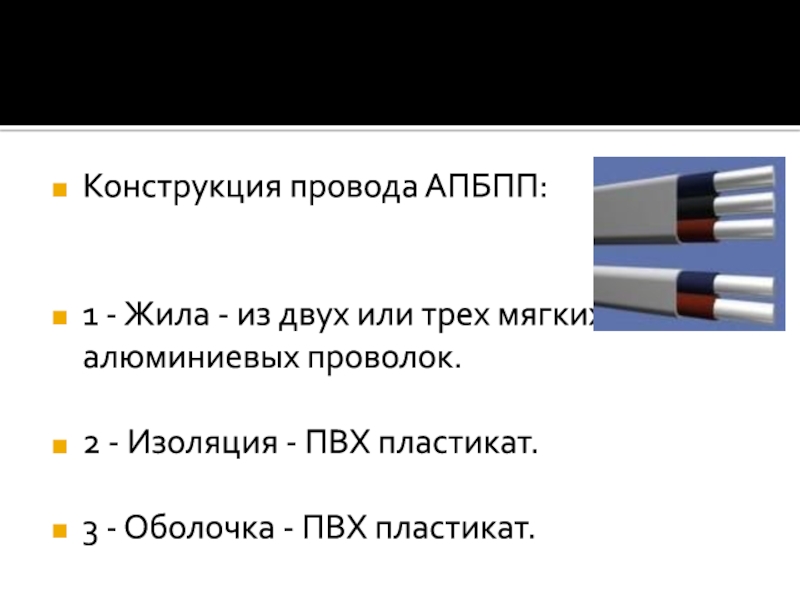

Слайд 20Конструкция провода АПБПП:


1 - Жила - из двух или трех

мягких алюминиевых проволок.

2 - Изоляция - ПВХ пластикат.

3

- Оболочка - ПВХ пластикат.

Конструкция провода АПБПП:1 - Жила - из двух или трех мягких алюминиевых проволок. 2 - Изоляция -

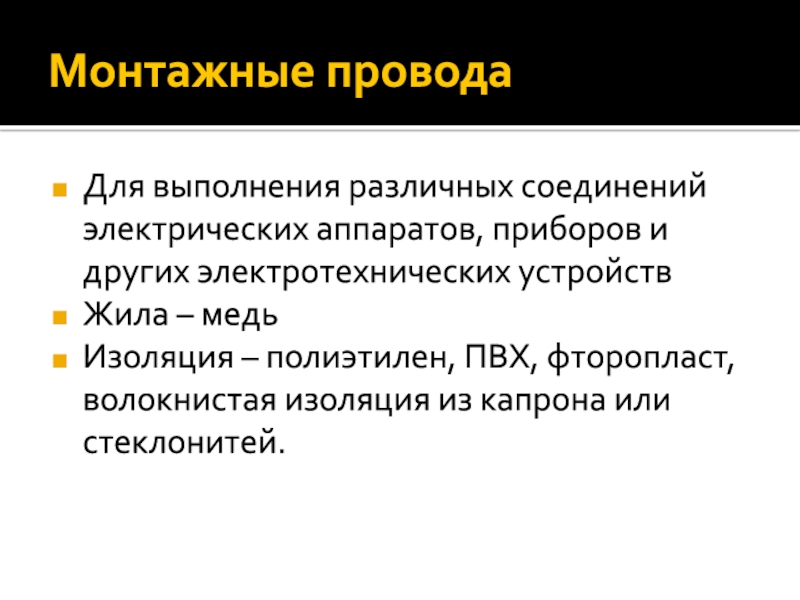

Слайд 22Монтажные провода
Для выполнения различных соединений электрических аппаратов, приборов и других

электротехнических устройств
Жила – медь
Изоляция – полиэтилен, ПВХ, фторопласт, волокнистая изоляция

из капрона или стеклонитей.
Монтажные проводаДля выполнения различных соединений электрических аппаратов, приборов и других электротехнических устройствЖила – медьИзоляция – полиэтилен, ПВХ,

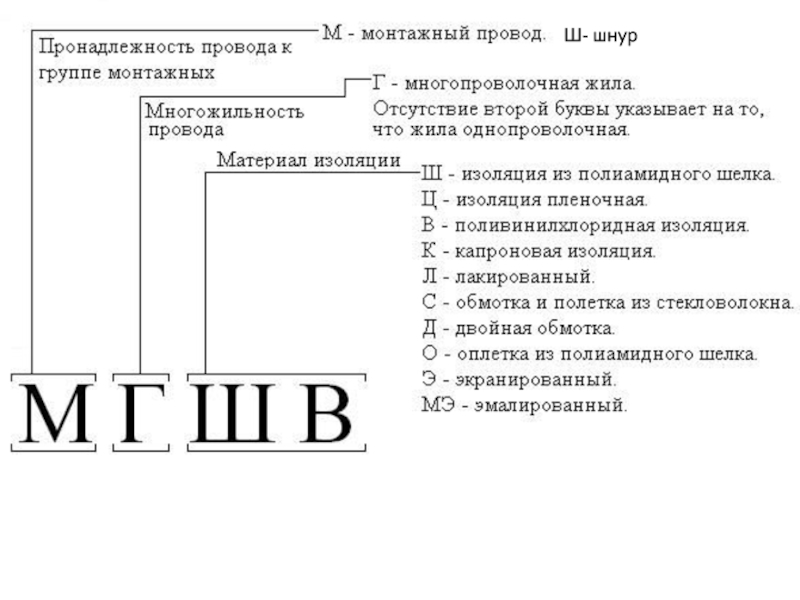

Слайд 23Ш- шнур

Ш- шнур

Слайд 24Обмоточные
Для изготовления обмоток электрических машин, приборов и аппаратов
Жила – медь,

алюминий, константан, манганин, нихром
Изоляция – эмаль, пленки, волокно, эмалево-волокнистая изоляция
ПЭМ,

ПЭВ, ПЭВТЛ, ПЭТВ, ПЭТ, ПЭЖБ
ОбмоточныеДля изготовления обмоток электрических машин, приборов и аппаратовЖила – медь, алюминий, константан, манганин, нихромИзоляция – эмаль, пленки,

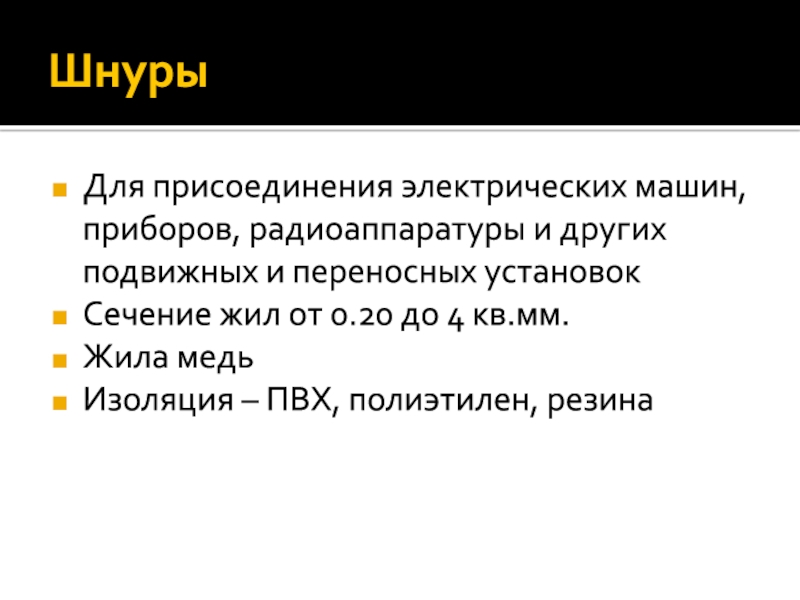

Слайд 25Шнуры
Для присоединения электрических машин, приборов, радиоаппаратуры и других подвижных и

переносных установок
Сечение жил от 0.20 до 4 кв.мм.
Жила медь
Изоляция –

ПВХ, полиэтилен, резина
ШнурыДля присоединения электрических машин, приборов, радиоаппаратуры и других подвижных и переносных установокСечение жил от 0.20 до 4

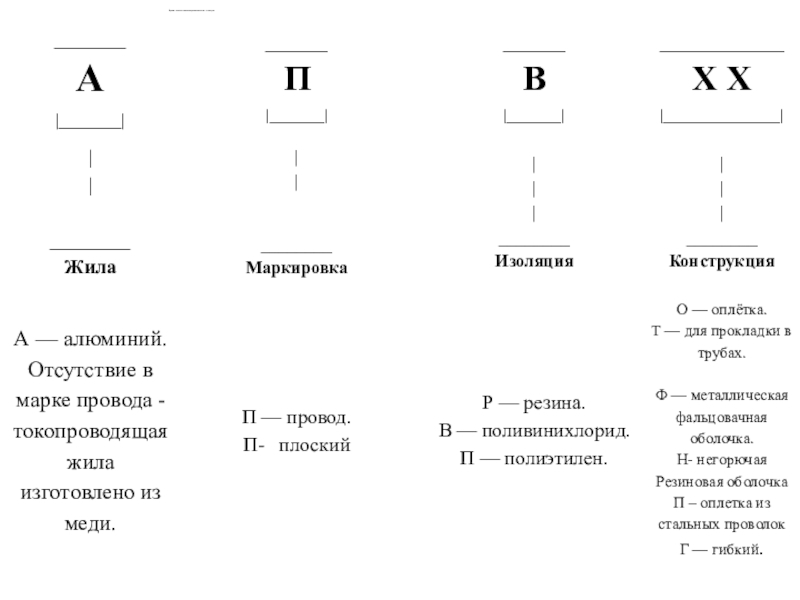

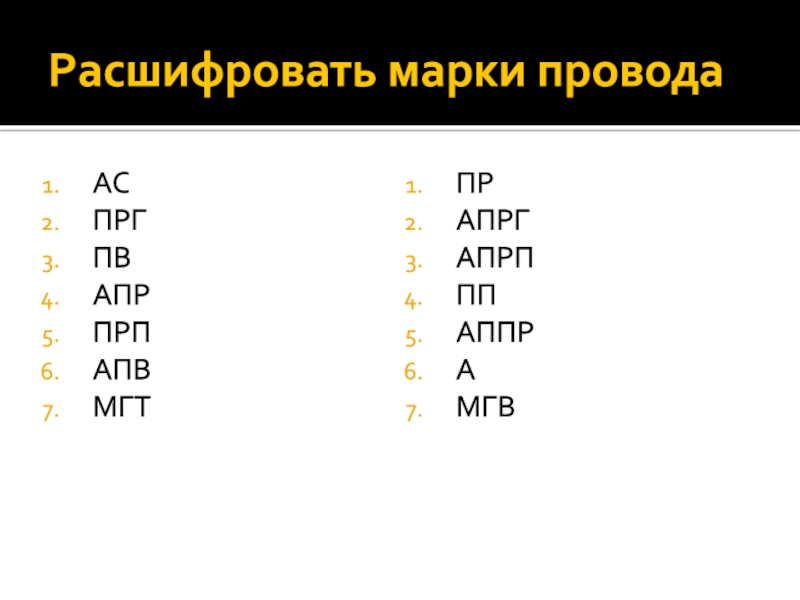

Слайд 26Расшифровать марки провода
АС
ПРГ
ПВ
АПР
ПРП
АПВ
МГТ

ПР
АПРГ
АПРП
ПП
АППР
А
МГВ

Расшифровать марки проводаАСПРГПВАПРПРПАПВМГТПРАПРГАПРПППАППРАМГВ

Слайд 27Коаксиальный провод
Алюминиевая жила
изоляция ПВХ
Алюминиевая жила многопроволочная
Изоляция ПВХ

Коаксиальный проводАлюминиевая жилаизоляция ПВХАлюминиевая жила многопроволочнаяИзоляция ПВХ
