РАСЧЕТ ПРОЧНОСТИ ИЗГИБАЕМЫХ ЭЛЕМЕНТОВ

и их конструктивные особенности
Расчет прочности по нормальным сечениям

а - сборное;

б - монолитное; 1 - плиты; 2 - балки.

Наиболее распространенные изгибаемые элементы железобетонных конструкций - плиты и балки.
Плитами называют плоские элементы, толщина которых h1 значительно меньше длины l1 и ширины b1.
Балками называют линейные элементы, длина которых / значительно больше поперечных размеров h и b.
Из плит и балок образуют многие железобетонные конструкции, чаще других — плоские перекрытия и покрытия, сборные и монолитные (рис. 1), а также сборно-монолитные.
Плиты и балки могут быть однопролетными и многопролетными.

Виды изгибаемых элементов и их конструктивные особенности

как расход бетона на эти конструкции составляет значительную долю его

общего расхода на сооружение.

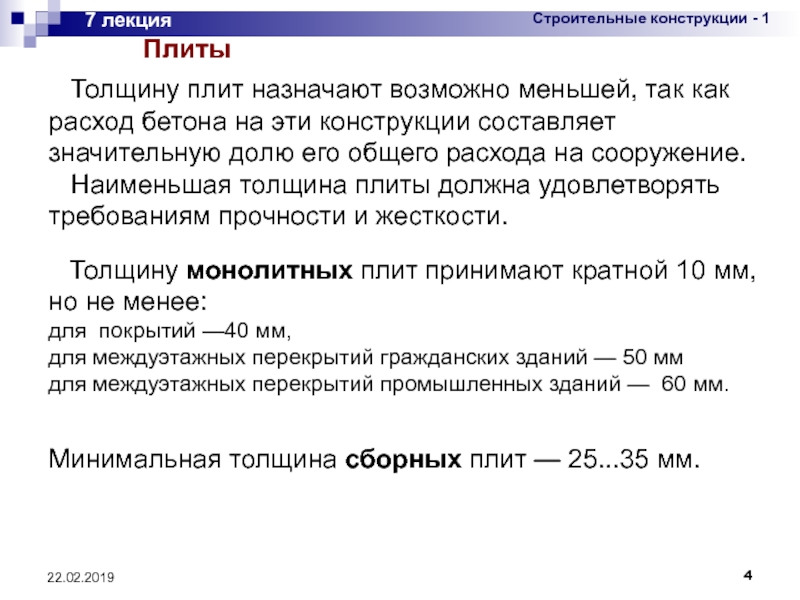

Наименьшая толщина плиты должна удовлетворять требованиям прочности и жесткости.

Плиты

Минимальная толщина сборных плит — 25...35 мм.

Толщину монолитных плит принимают кратной 10 мм, но не менее:
для покрытий —40 мм,
для междуэтажных перекрытий гражданских зданий — 50 мм
для междуэтажных перекрытий промышленных зданий — 60 мм.

с эпюрой изгибающих моментов со стороны растянутых волокон (см. рис.

2). Стержни рабочей арматуры принимают диаметром 3...12 мм, располагая их на участке с максимальным моментом, шагом 100... ...200 мм, на остальных участках плиты шаг должен быть не более 400 мм.

Плиты

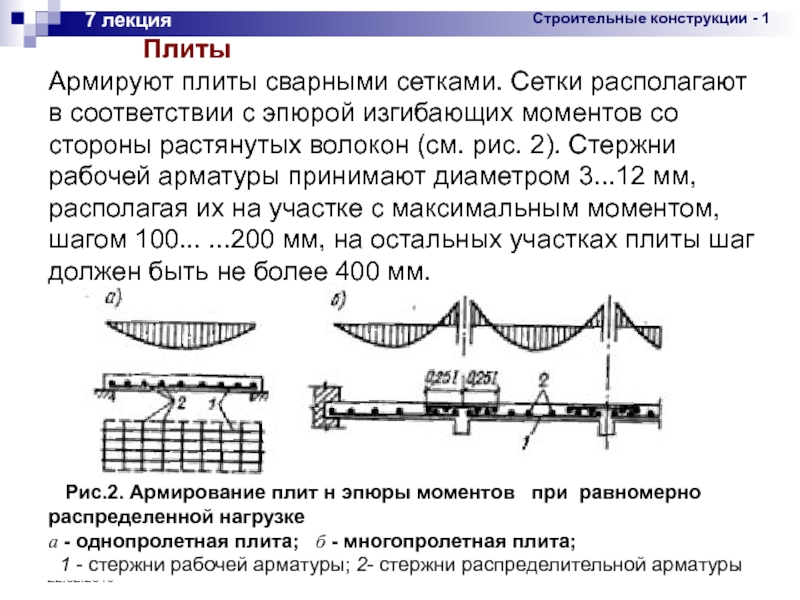

Рис.2. Армирование плит н эпюры моментов при равномерно распределенной нагрузке
а - однопролетная плита; б - многопролетная плита;
1 - стержни рабочей арматуры; 2- стержни распределительной арматуры

двутаврового, трапециевидного сечения (рис. З).
Балки
Рис.3. Формы поперечного сечения

балок и схемы армирования
а-прямоугольная; б-тавровая; в-двутавровая; г-трапециевидная;
1 — продольные стержни; 2 — поперечная арматура

пределах; она составляет 1/10-1/20 часть пролета в зависимости от нагрузки

и типа конструкции.
В целях унификации высота балок назначается: кратной 50 мм, если она не более 600 мм,
кратной 100 мм при больших размерах, из них предпочтительнее размеры, кратные 100 мм до высоты 800 мм, затем высоты 1000, 1200 мм и далее кратные 300.

Балки

Ширину прямоугольных поперечных сечений b принимают в пределах (0,3—0,5)h, а именно 100, 120, 150, 200, 220, 250 мм и далее кратной 50 мм, из них предпочтительнее размеры 150, 200 мм и далее кратные 100.

назначают наименьшей. В поперечном сечении балки рабочую арматуру размещают в

растянутой зоне сечения в один или два ряда с такими зазорами, которые допускали бы плотную укладку бетона без пустот и каверн.

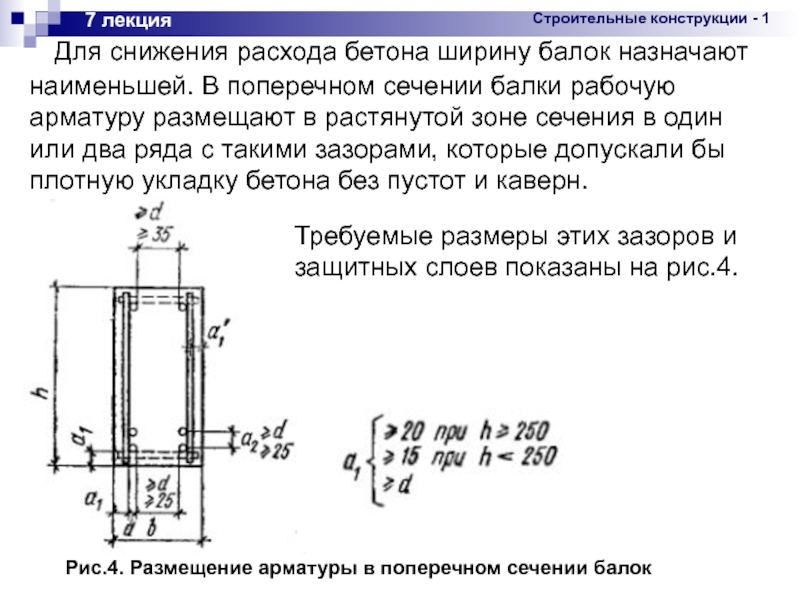

Рис.4. Размещение арматуры в поперечном сечении балок

Требуемые размеры этих зазоров и защитных слоев показаны на рис.4.

двух опорах, симметрично загруженную двумя сосредоточенными силами.
Участок

балки между грузами находится в условиях чистого изгиба; в его пределах действует только изгибающий момент М, поперечная же сила равна нулю (рис. 5).
На определенной ступени загружения в бетоне растянутой зоны этого участка образуются нормальные трещины, т. е. направленные перпендикулярно продольной оси балки.
На участках между опорой и грузом действуют одновременно изгибающий момент М и поперечная сила Q. Здесь образуются наклонные трещины.
В соответствии с этим прочность изгибаемых элементов рассчитывают как по нормальным (I-I), так и по наклонным (II-II) сечениям.

Расчет прочности по нормальным сечениям

по стадии III напряженно-деформированного состояния. Для получения расчетных зависимостей проведем

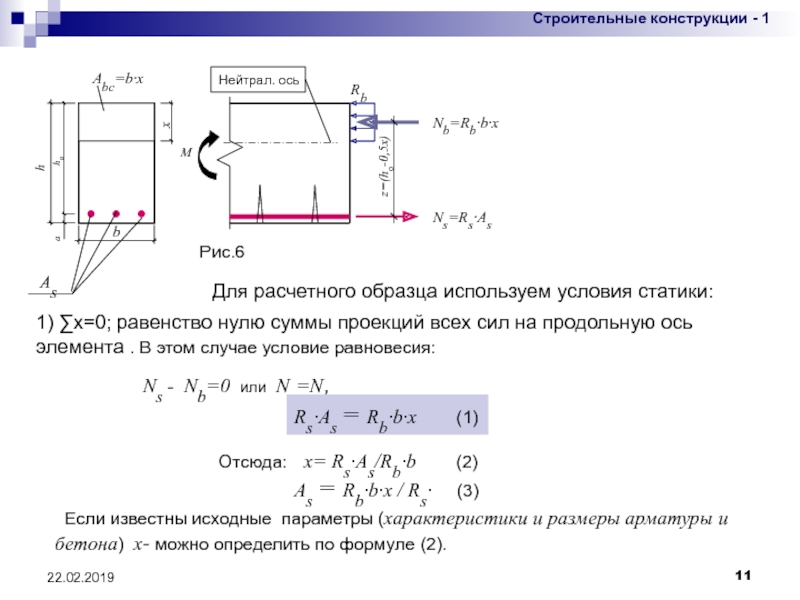

в балке (рис.6) сечение, отбросим правую часть и заменим ее действие внутренними силами.

в – ширина прямоугольного сечения;
в – высота прямоугольного сечения;
а – защитный слой;
х – высота сжатой зоны поперечного сеченияі;
ho – рабочая высота поперечногосечения;
Авс – площадт сжатой зоны бетона;
Аs – площадь поперечного сечения рабочей арматуры;
Nв – равнодействующая сила сжатой зоны бетона;
Ns – сравнодействующая смла растянутой арматуры;
zb – плечо пары внутренних сил (расстояние от центра тяжести сжатой зоны бетона до центра тяжести растянутой арматуры)

Элементы прямоугольного сечения с одиночной арматурой.

суммы проекций всех сил на продольную ось элемента . В

этом случае условие равновесия:

Ns - Nb=0 или Ns=Nb

Rs·As = Rb·b·x (1)

Отсюда: x= Rs·As/Rb·b (2)

As = Rb·b·x / Rs· (3)

Если известны исходные параметры (характеристики и размеры арматуры и бетона) х- можно определить по формуле (2).

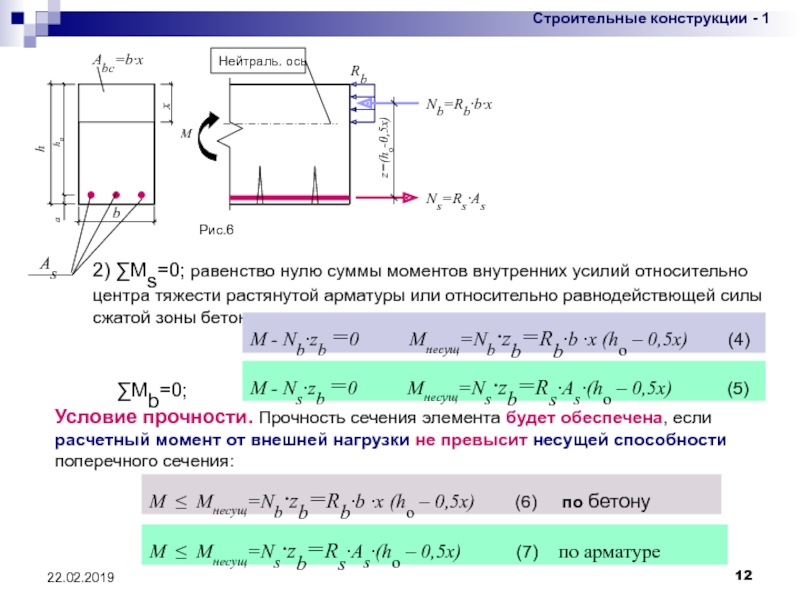

тяжести растянутой арматуры или относительно равнодействющей силы сжатой зоны бетона:
M

- Nb·zb =0 Mнесущ=Nb·zb=Rb·b ·x (ho – 0,5x) (4)

Условие прочности. Прочность сечения элемента будет обеспечена, если расчетный момент от внешней нагрузки не превысит несущей способности поперечного сечения:

M - Ns·zb =0 Mнесущ=Ns·zb=Rs·As·(ho – 0,5x) (5)

∑Мb=0;

M ≤ Mнесущ=Nb·zb=Rb·b ·x (ho – 0,5x) (6) по бетону

M ≤ Mнесущ=Ns·zb=Rs·As·(ho – 0,5x) (7) по арматуре

- предельное значение ξ можно определить предельное значение коэффициента армирования,

т.е:

As /(b·ho)=μ (коэффициент армирования)

x/ho= (Rs·As )/(Rb·b ·ho )

и обозначив x/ho=ξ (относительная высота сжатой зоны бетона)

отсюда ξ = x/ho= (Rs·/Rb)·μ :

μ = ξ (Rb/ Rs) (8)

μR = ξR (Rb/ Rs) (9)

Численное зачение этой величины очень мала, поэтому удобно пользоваться процентом армирования:

μR % = 100 ξR (Rb/ Rs)

μ% = 100 ξ(Rb/ Rs)

(10)

В реальных условиях стоимость железобетонных элементов близка к оптимальной при значениях:

для балок: μ=1…2 % ; ξ=0,3…0,4

для плит: μ=0,3…0,6 %; ξ=0,1…0,15

зоны, которое определяется по эмпирической формуле:
Здесь σSR – напряжение в

арматуре.

Для ненапряженной арматуры классов А-Ι, А-II, А-III, Вр-I σSR=RS

Для предварительно напряженной арматуры классов А-IV и выше
σSR=RS +400-σSP-ΔσSP, где ΔσSP - коэффициент, зависящий от класса арматуры и способов натяжения

Для арматуры классов В-II, Вр-II, К-7, К-19 σSR=RS +400-σSP;

σsc,u -предельное напряжение в сжатой арматуре, равное 400 МПа при γb2≥1 и σsc,u =500 МПа при γb2<1;

ω - характеристика деформативных свойств сжатой зоны бетона:

где σ=0,85 для тяжёлого бетона; σ=0,8 для мелкозернистого и лёгкого бетона
