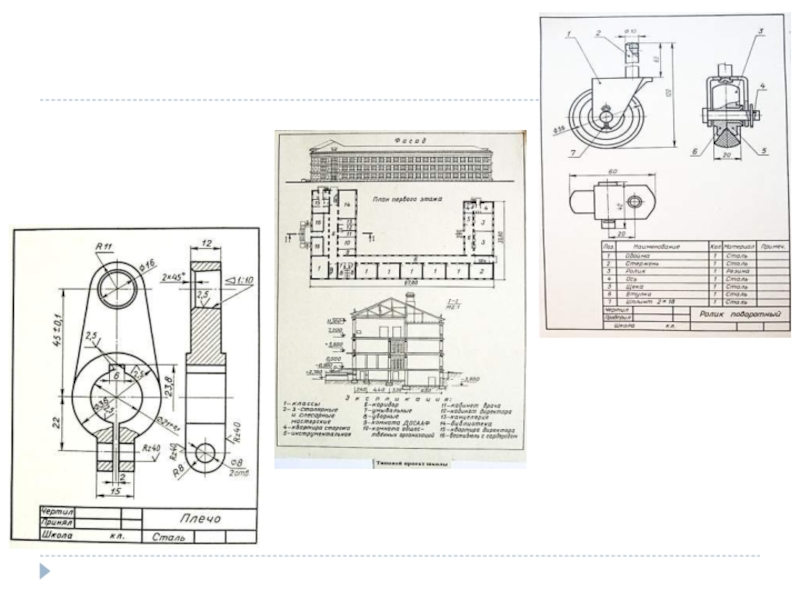

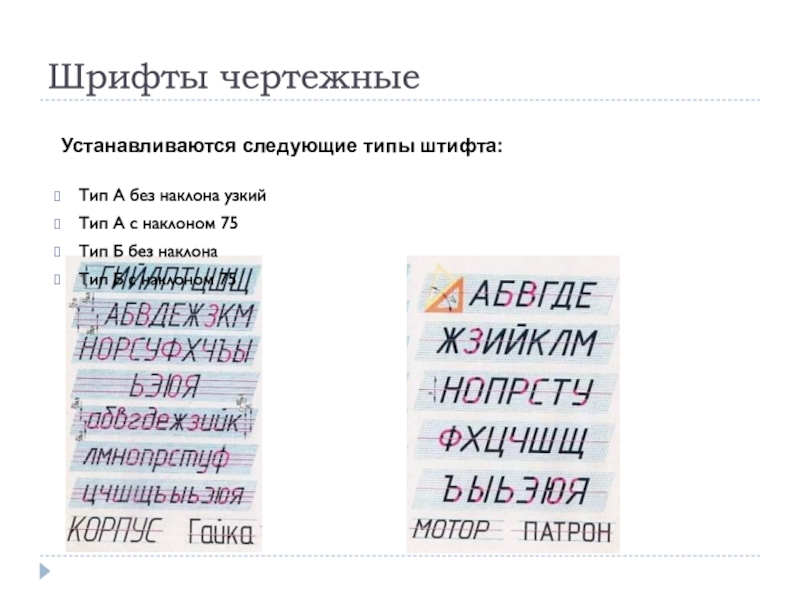

Шрифты чертежные

Тип А с наклоном 75
Тип Б без наклона
Тип Б с наклоном 75

Устанавливаются следующие типы штифта:

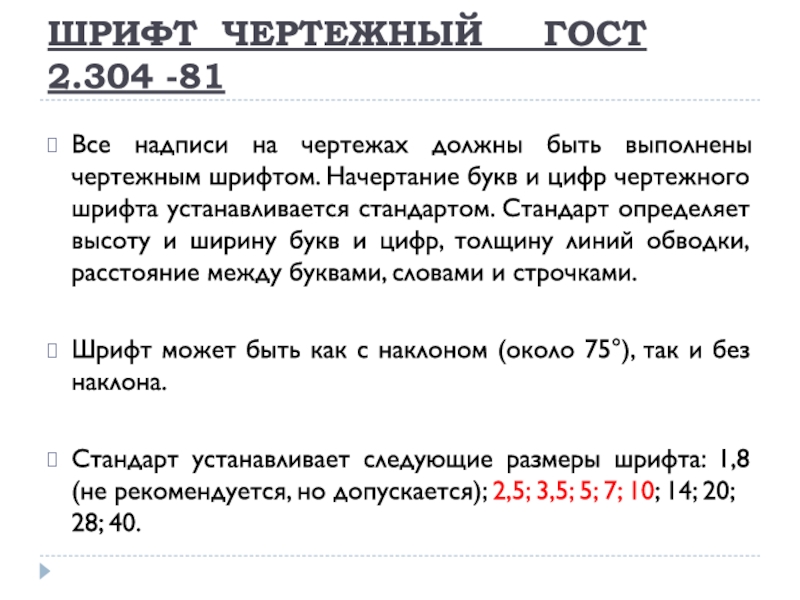

Шрифты чертежные

должны быть выполнены чертежным шрифтом. Начертание букв и цифр чертежного

шрифта устанавливается стандартом. Стандарт определяет высоту и ширину букв и цифр, толщину линий обводки, расстояние между буквами, словами и строч­ками.

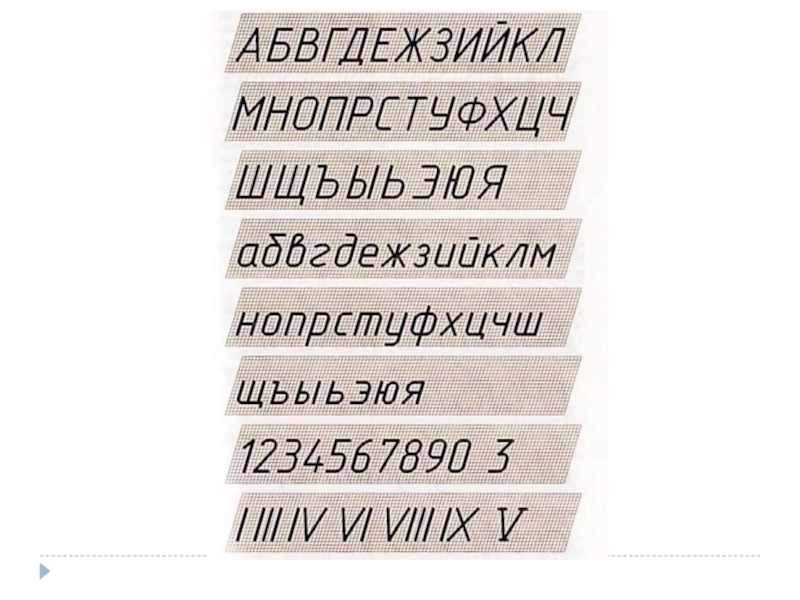

Шрифт может быть как с наклоном (около 75°), так и без наклона.

Стандарт устанавливает следующие размеры шрифта: 1,8 (не рекомендуется, но допускается); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.

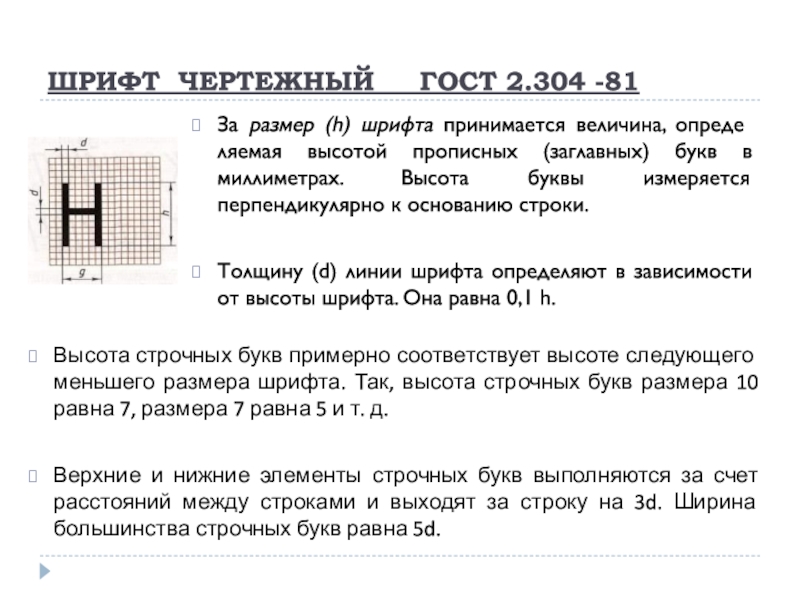

принимается величина, опреде­ляемая высотой прописных (заглавных) букв в миллиметрах. Высота

буквы измеряется перпендикулярно к основанию стро­ки.

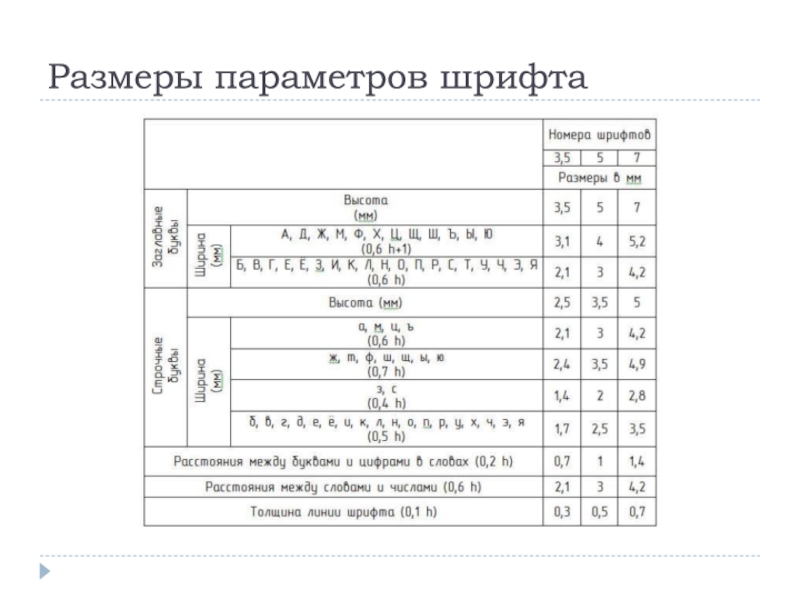

Толщину (d) линии шрифта определяют в зависимости от высоты шрифта. Она равна 0,1 h.

Высота строчных букв примерно соответствует высоте сле­дующего меньшего размера шрифта. Так, высота строчных букв размера 10 равна 7, размера 7 равна 5 и т. д.

Верхние и нижние элементы строчных букв выполняются за счет расстояний меж­ду строками и выходят за строку на 3d. Ширина большинства строчных букв равна 5d.

группы.

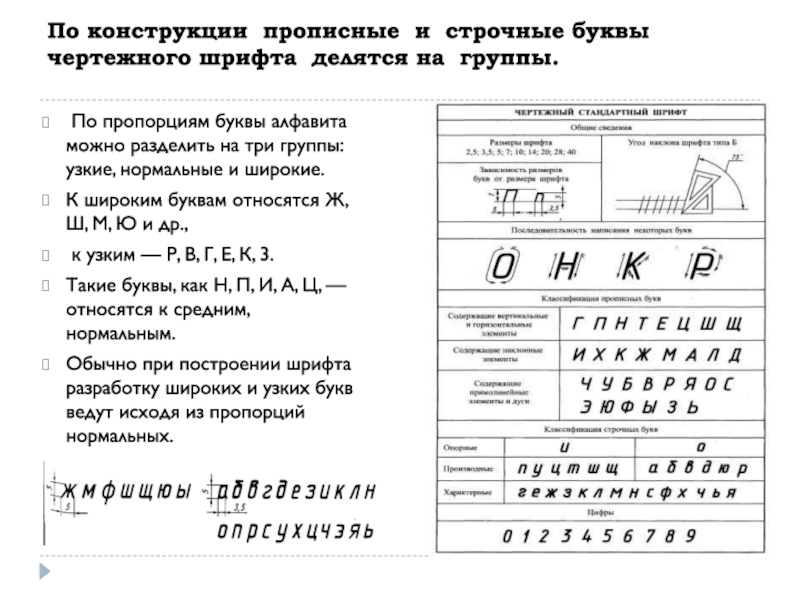

 По пропорциям буквы алфавита можно разделить на три группы: узкие,

нормальные и широкие.
К широким буквам относятся Ж, Ш, М, Ю и др.,
к узким — Р, В, Г, Е, К, 3.
Такие буквы, как Н, П, И, А, Ц, — относятся к средним, нормальным.
Обычно при построении шрифта разработку широких и узких букв ведут исходя из пропорций нормальных.

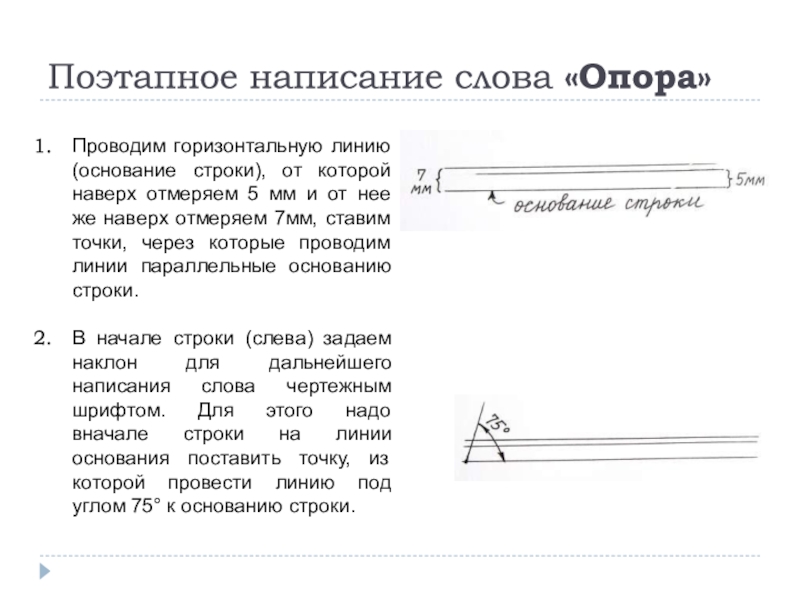

наверх отмеряем 5 мм и от нее же наверх отмеряем

7мм, ставим точки, через которые проводим линии параллельные основанию строки.

В начале строки (слева) задаем наклон для дальнейшего написания слова чертежным шрифтом. Для этого надо вначале строки на линии основания поставить точку, из которой провести линию под углом 75° к основанию строки.

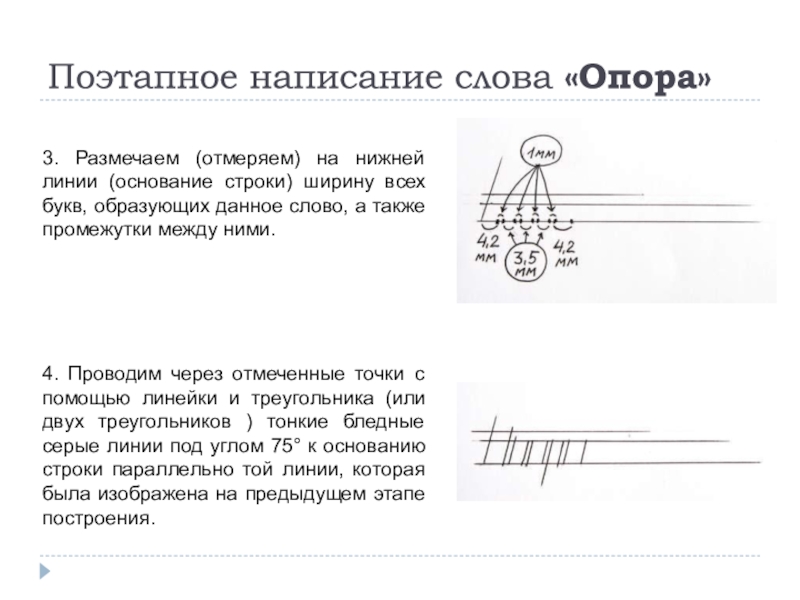

строки) ширину всех букв, образующих данное слово, а также промежутки

между ними.





4. Проводим через отмеченные точки с помощью линейки и треугольника (или двух треугольников ) тонкие бледные серые линии под углом 75° к основанию строки параллельно той линии, которая была изображена на предыдущем этапе построения.

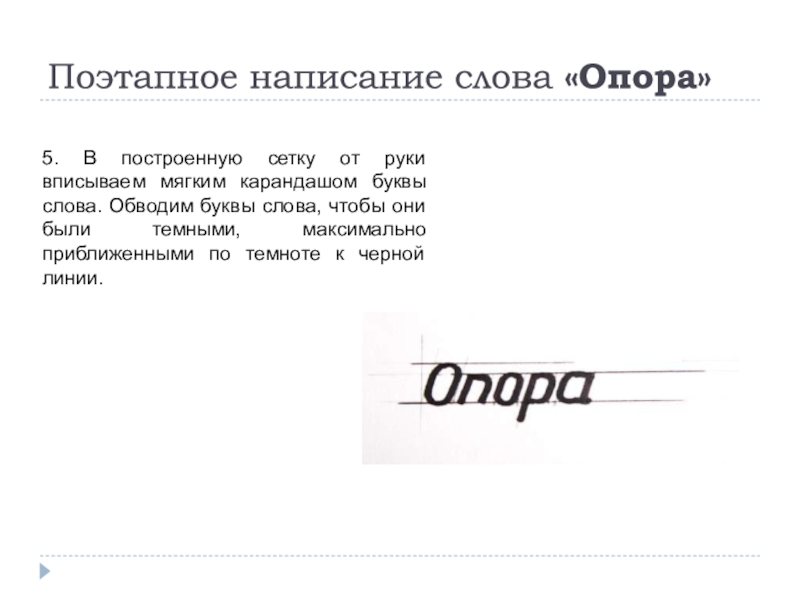

мягким карандашом буквы слова. Обводим буквы слова, чтобы они были

темными, максимально приближенными по темноте к черной линии.

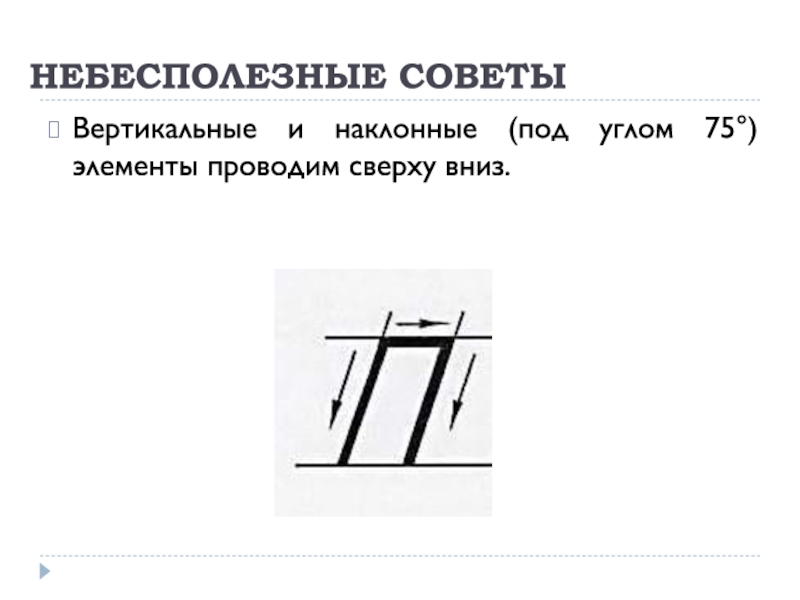

вниз.

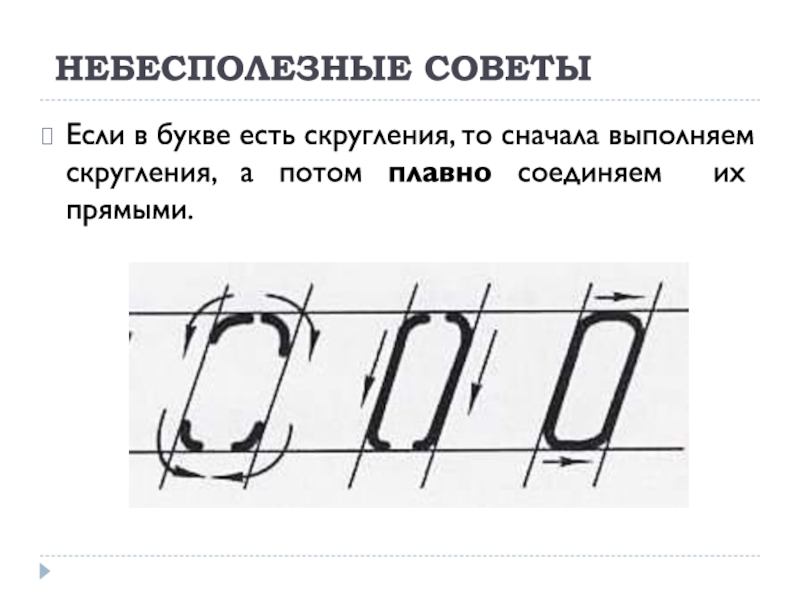

а потом плавно соединяем их прямыми.

тонкими линиями (мягким карандашом).

Карандаш затачивается в зависимости от толщины шрифта

(параметра d).
