Слайд 1Тема 3. Сдвиговые структуры
Механизм образования
Геометрия ловушек
Примеры структур
Влияние на осадконакопление

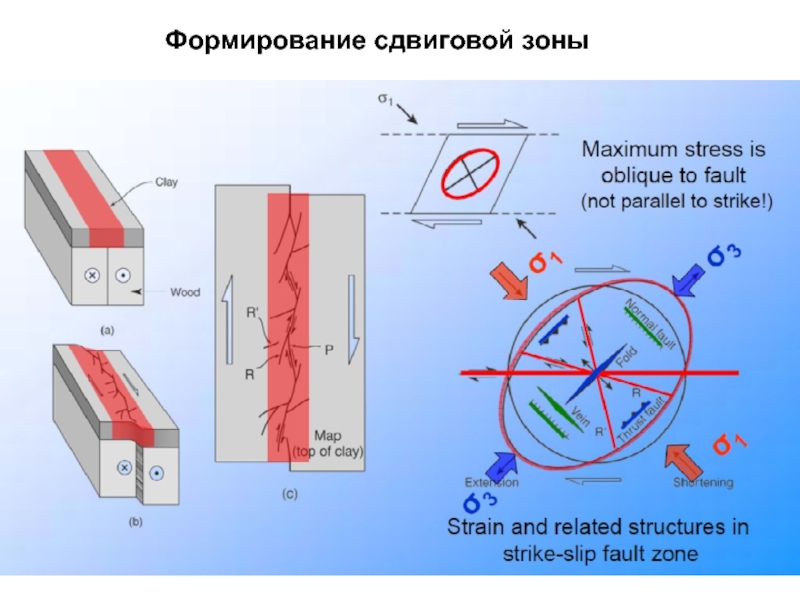

Слайд 3 Распределение тектонических напряжений при сдвигообразовании
Сдвиг
Слайд 6Сдвиги и сопутствующие структуры (разломы, трещины, складки)

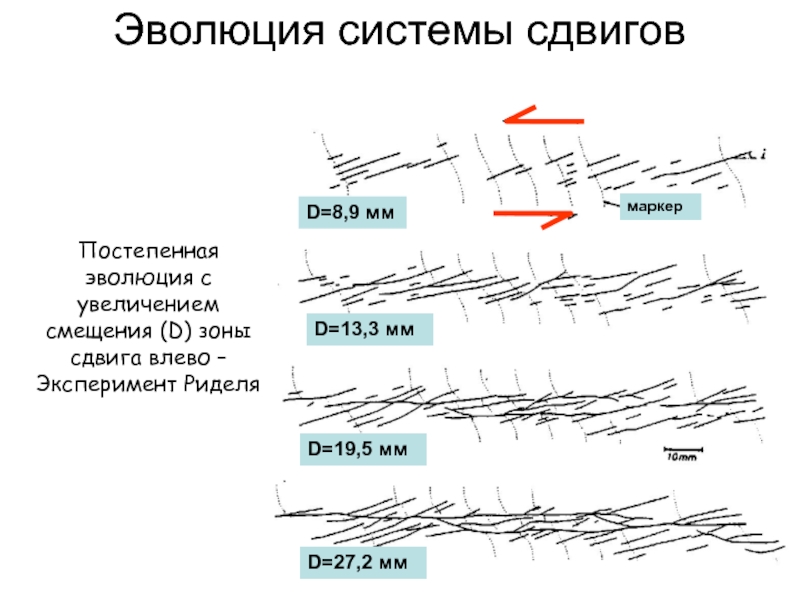

Слайд 7Эволюция системы сдвигов
Постепенная эволюция с увеличением смещения (D) зоны сдвига
влево – Эксперимент Риделя
D=8,9 мм
D=13,3 мм
D=19,5 мм
D=27,2 мм
маркер
Слайд 8Идеализированная схема правосдвиговой системы (вид сверху)

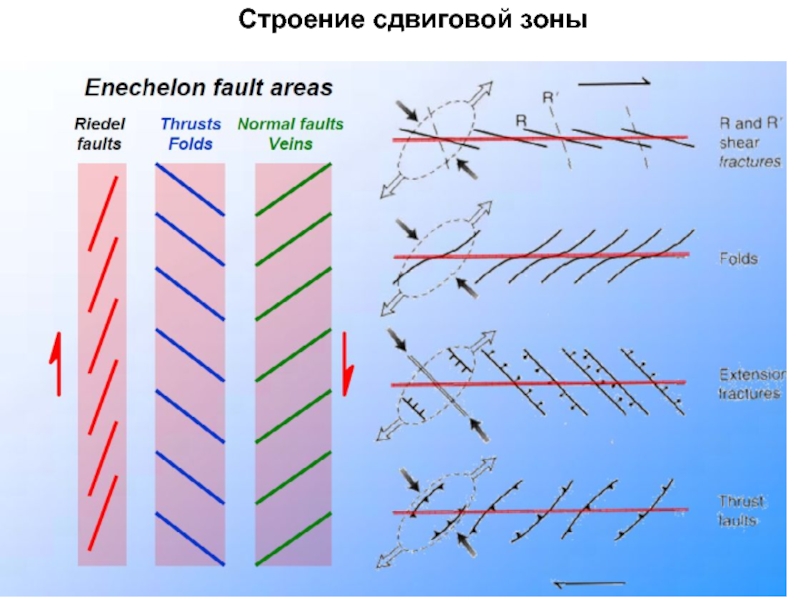

Геометрические характеристики сдвиговой зоны
Слайд 9Формирование дуплексов сжатия и растяжения
Формирование дуплексов
сжатия (А) и растяжения
(Б)
в зоне левого сдвига
Слайд 10Морфология сдвиговых зон в разрезе
При преобладании растяжения в зоне сдвига
При
преобладании сжатия в зоне сдвига

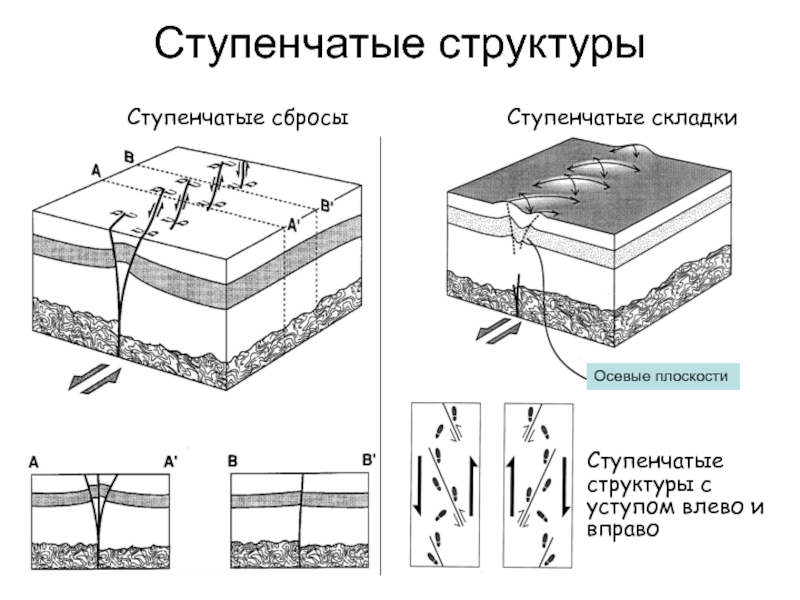

Слайд 11Ступенчатые структуры
Ступенчатые сбросы
Ступенчатые складки
Ступенчатые структуры с уступом влево и вправо
Осевые
плоскости
Слайд 12Взаимоотношения сдвигов с вмещающими породами
По отношению к простиранию нарушенных пород
сдвиги бывают: продольные, диагональные, поперечные.
По углу наклона сместителя: горизонтальные
(0-10), пологие (10-45), крутые (45-80), вертикальные (80-90).

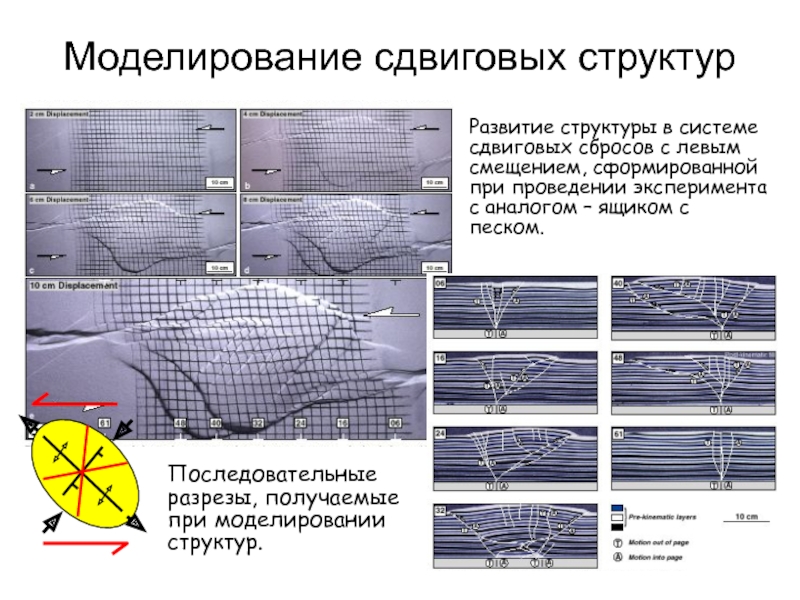

Слайд 13Моделирование сдвиговых структур
Развитие структуры в системе сдвиговых сбросов с левым
смещением, сформированной при проведении эксперимента с аналогом – ящиком с
песком.
Последовательные разрезы, получаемые при моделировании структур.

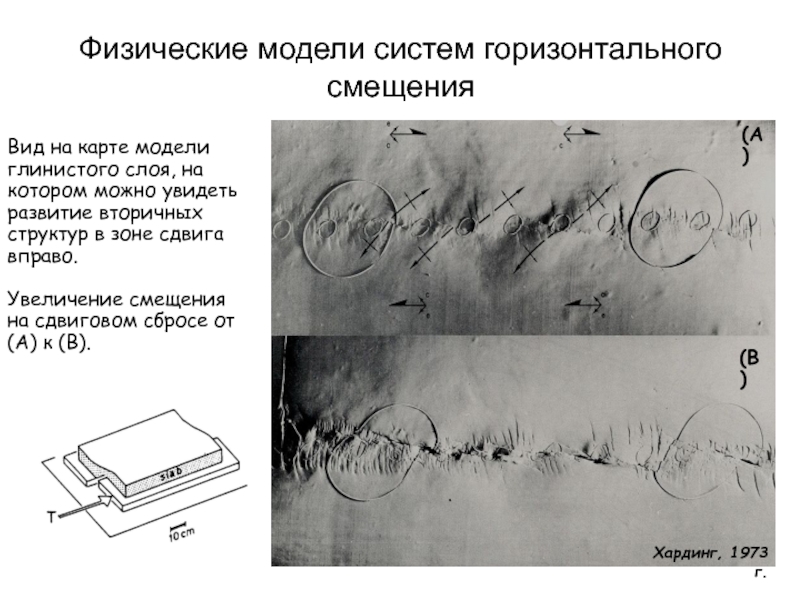

Слайд 14Хардинг, 1973 г.
Вид на карте модели глинистого слоя, на котором
можно увидеть развитие вторичных структур в зоне сдвига вправо.
Увеличение смещения
на сдвиговом сбросе от
(A) к (B).
(A)
(B)
Физические модели систем горизонтального смещения
Слайд 15(Davis G. H., Bump A. P., Garcia P. E., Ahlgren
S. G. (1999))
Riedel shear zone in a clay cake on
a rigid base
Riedel shear zone in a Sheets Gulch area.
Photographs of Riedel shear systems in a Sheets Gulch area.
(Hancock P.L. (1985) )
Shear zone structures in geomaterials
(Davis G. H., Bump A. P., Garcia P. E., Ahlgren S. G. (1999))
Riedel shear with R-shear zones coupled through transition R'-shear zones
Слайд 16(Sylvester G., (1988))
Helicoidal form of individual Riedel shear displacements; reconstructed
from horizontal serial sections in sandbox model experiments (redrawn from
Naylor and others, 1986)
Helicoidal form of folds; plotted around the diagram for R fractures (Naylor and others, 1986) and natural folds (Sylvester and Smith, 1976; Gamond and Odonne, 1983).
Трещины в твердой породе
Сдвиги Риделя в кварцевом песке
Эксперименты на различных материалах
3D form of shear fracture. Kinematic outline
false patterns
(Бокун А.Н. (2008))

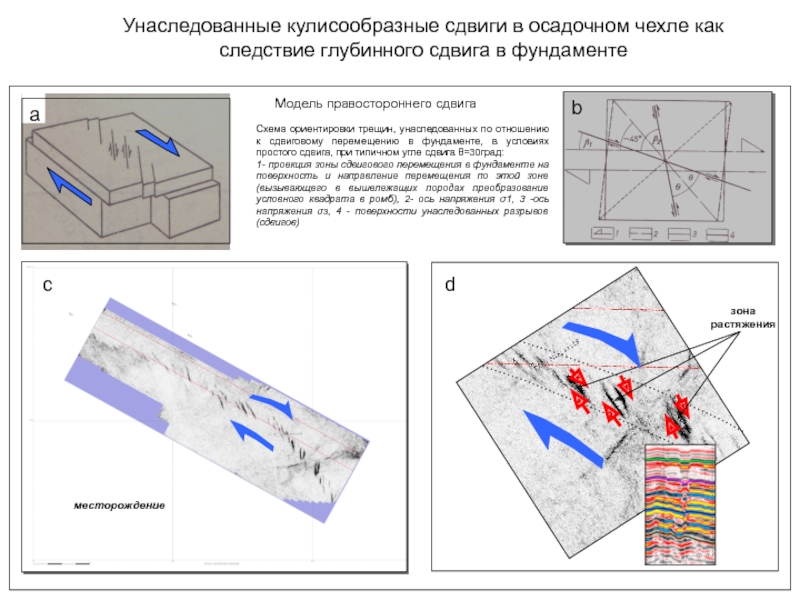

Слайд 17Унаследованные кулисообразные сдвиги в осадочном чехле как следствие глубинного сдвига
в фундаменте

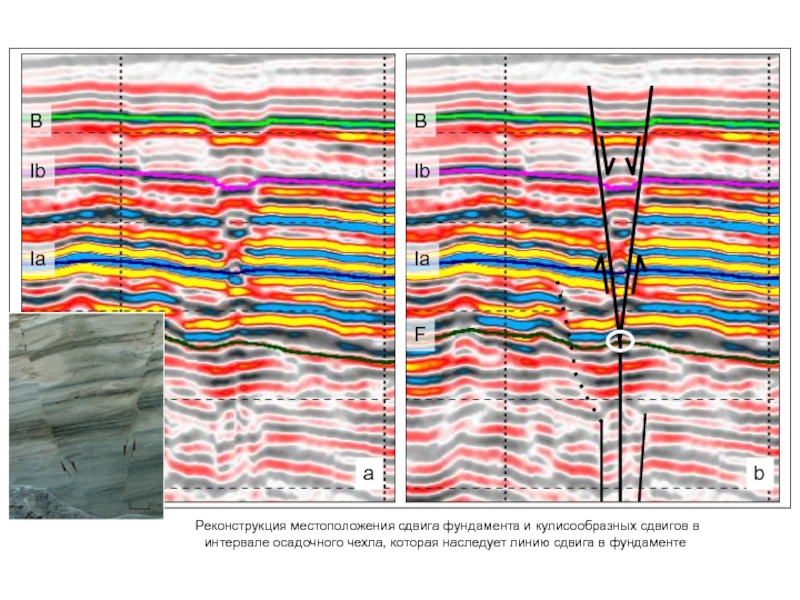

Слайд 18Реконструкция местоположения сдвига фундамента и кулисообразных сдвигов в интервале осадочного
чехла, которая наследует линию сдвига в фундаменте
Слайд 19Схема геодинамической эволюции сдвига
I
II
III

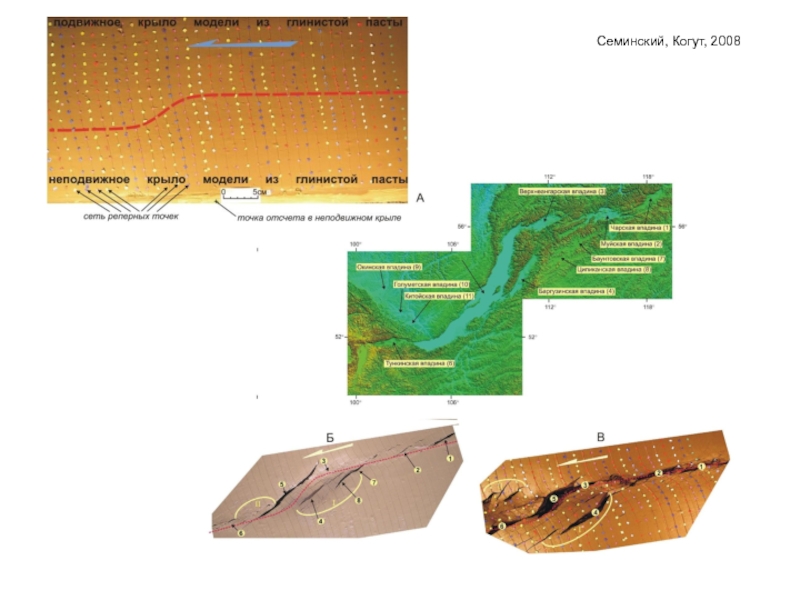

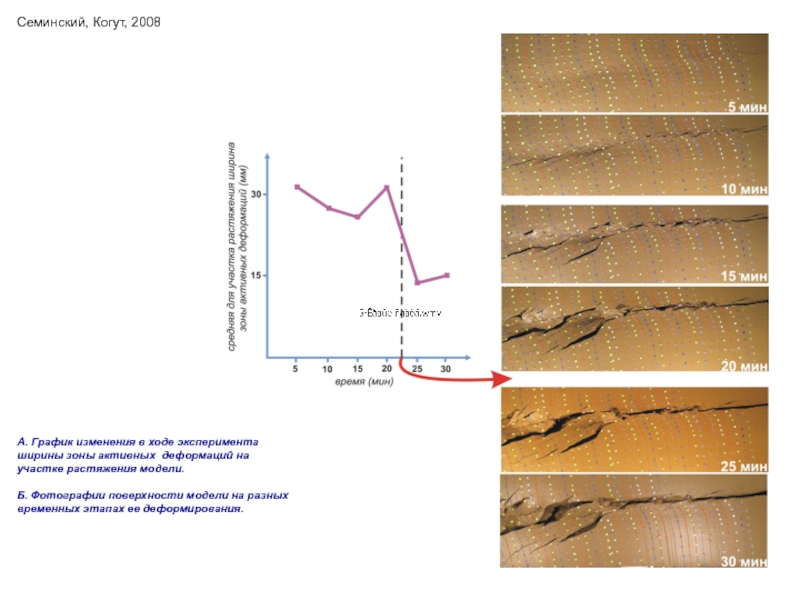

Слайд 21Семинский, Когут, 2008
А. График изменения в ходе эксперимента ширины зоны
активных деформаций на участке растяжения модели.
Б. Фотографии поверхности модели
на разных временных этапах ее деформирования.

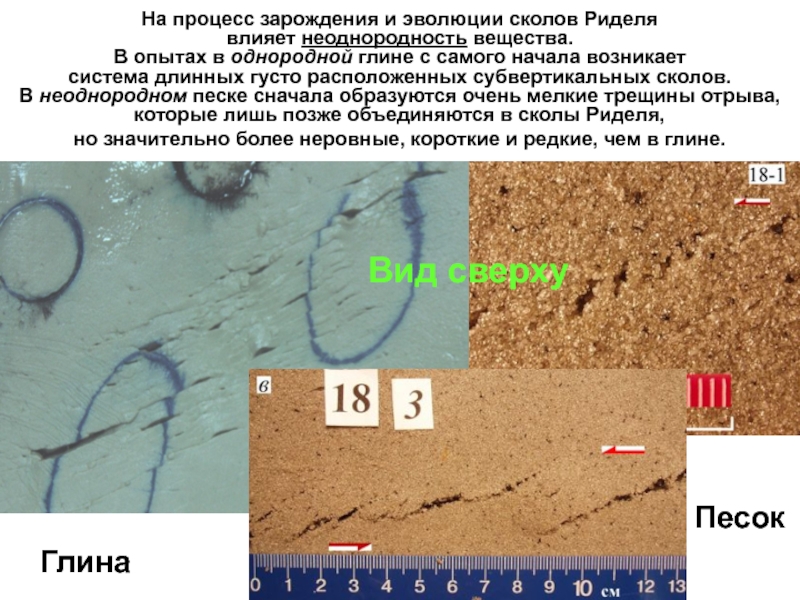

Слайд 22На процесс зарождения и эволюции сколов Риделя
влияет неоднородность вещества.
В опытах в однородной глине с самого начала возникает
система
длинных густо расположенных субвертикальных сколов.
В неоднородном песке сначала образуются очень мелкие трещины отрыва,
которые лишь позже объединяются в сколы Риделя,
но значительно более неровные, короткие и редкие, чем в глине.
Глина
Песок
Вид сверху
Слайд 23Позитивный профиль в виде цветка
Разрез позитивного профиля в виде цветка
и топографический вид, демонстрирующие изменения в структурном рельефе по простиранию
в эксперименте с аналогом в виде ящика с песком.
Фундамент
Активная зона
Слайд 24Позитивный профиль в виде цветка
Позитивный профиль в виде цветка в
сейсмическом и геологическом разрезе, зона сбросов Атос
Акустический фундамент
Слайд 25Результаты модельного эксперимента сдвига (а, в) и разрез цветковой структуры
(с) сдвига Атос (Греция)
Слайд 27Модель сдвиговой зоны в слое полимера как аналог природного сдвига
литосферных блоков
Слайд 29Ловушки, образовавшиеся на ранних этапах
Ступенчатые складки
Наклоненные клиновидные структуры между ступенчатыми
сбросами
Поперечные складки между ступенчатыми сбросами
Ловушки, связанные с ранними этапами
движения сдвиговой системы.

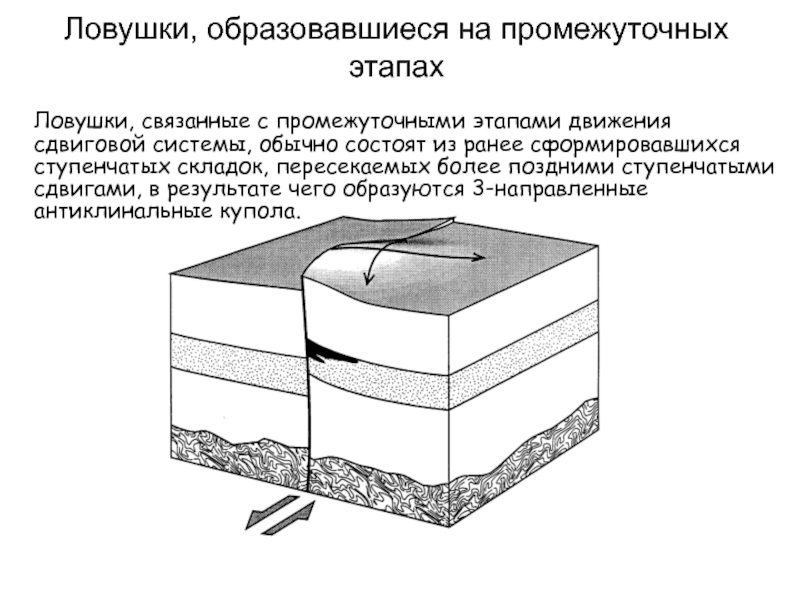

Слайд 30Ловушки, образовавшиеся на промежуточных этапах
Ловушки, связанные с промежуточными этапами движения
сдвиговой системы, обычно состоят из ранее сформировавшихся ступенчатых складок, пересекаемых
более поздними ступенчатыми сдвигами, в результате чего образуются 3-направленные антиклинальные купола.

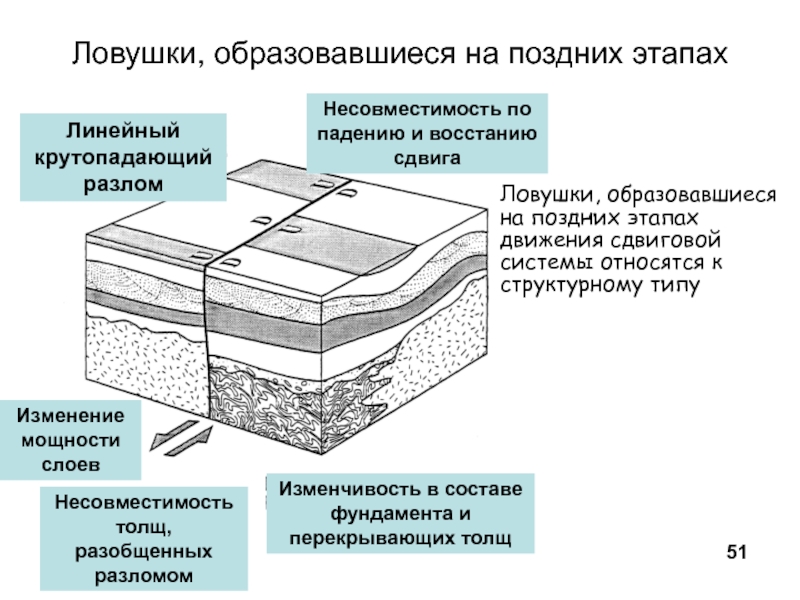

Слайд 31Ловушки, образовавшиеся на поздних этапах
Ловушки, образовавшиеся на поздних этапах движения
сдвиговой системы относятся к структурному типу
Линейный крутопадающий разлом
Изменение мощности слоев
Несовместимость
толщ, разобщенных разломом
Изменчивость в составе фундамента и перекрывающих толщ
51
Несовместимость по падению и восстанию сдвига
Слайд 32Уилмингтонское месторождение, Лос-Анжелесский бассейн
Примеры разрабатываемых месторождений
Слайд 33Примеры разрабатываемых месторождений
Ньюпорт-Инглвудское месторождение, Лос-Анжелесский бассейн
Слайд 36Сдвиговые разломы Срединно-Атлантического хребта

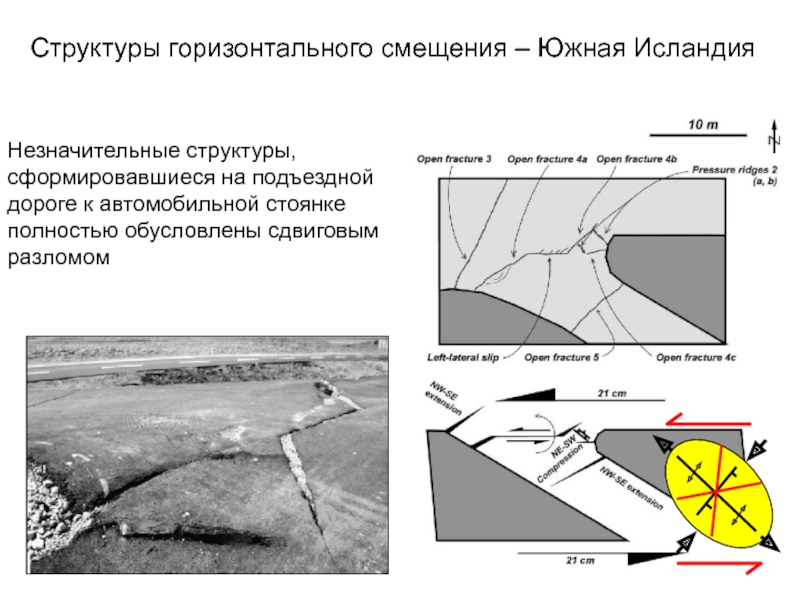

Слайд 38Структуры горизонтального смещения – Южная Исландия
Незначительные структуры, сформировавшиеся на подъездной
дороге к автомобильной стоянке полностью обусловлены сдвиговым разломом

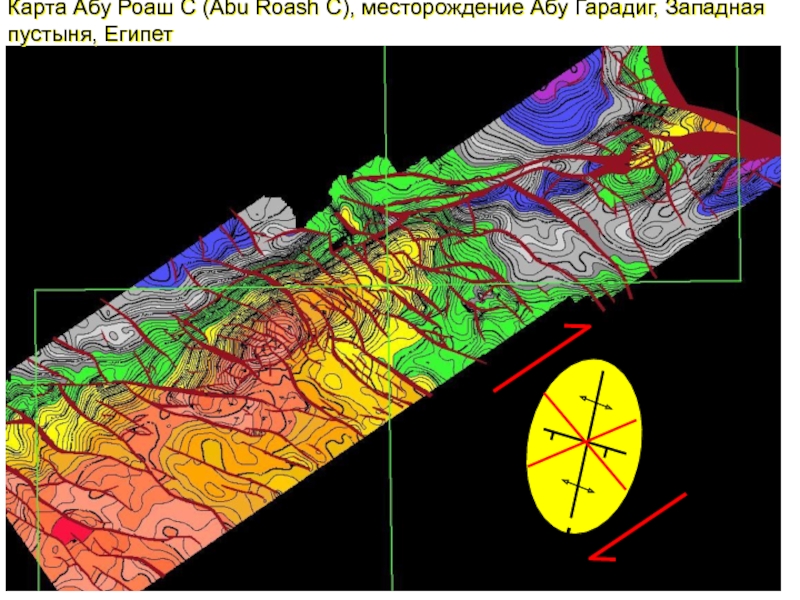

Слайд 39Карта Абу Роаш С (Abu Roash C), месторождение Абу Гарадиг,
Западная
пустыня, Египет
Слайд 40Средний Каспий, месторождение Ракушечное
Слайд 41Средний Каспий, месторождение Ракушечное
Слайд 44Структурная карта Западно-Сибирского бассейна
по кровле альб-сеноманского комплекса

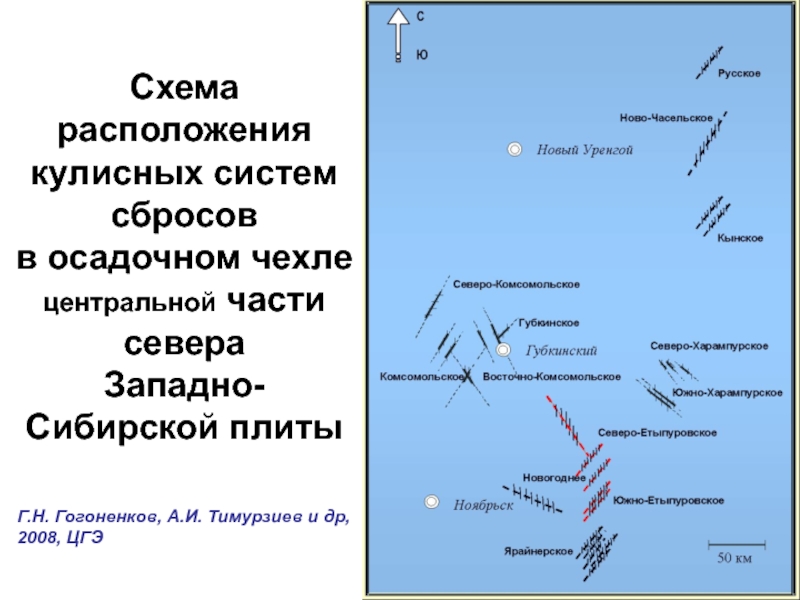

Слайд 45Схема расположения кулисных систем сбросов
в осадочном чехле центральной части
севера
Западно-Сибирской плиты
Г.Н. Гогоненков, А.И. Тимурзиев и др,
2008,
ЦГЭ

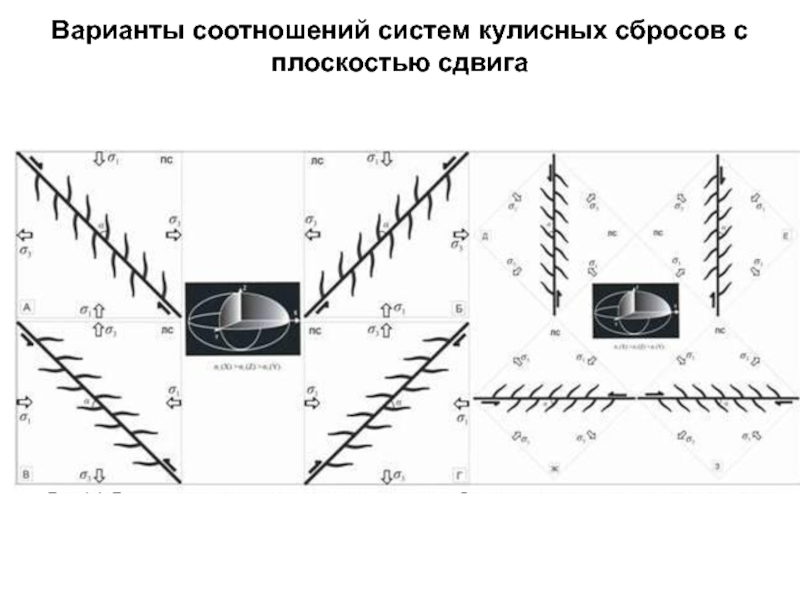

Слайд 46Варианты соотношений систем кулисных сбросов с плоскостью сдвига

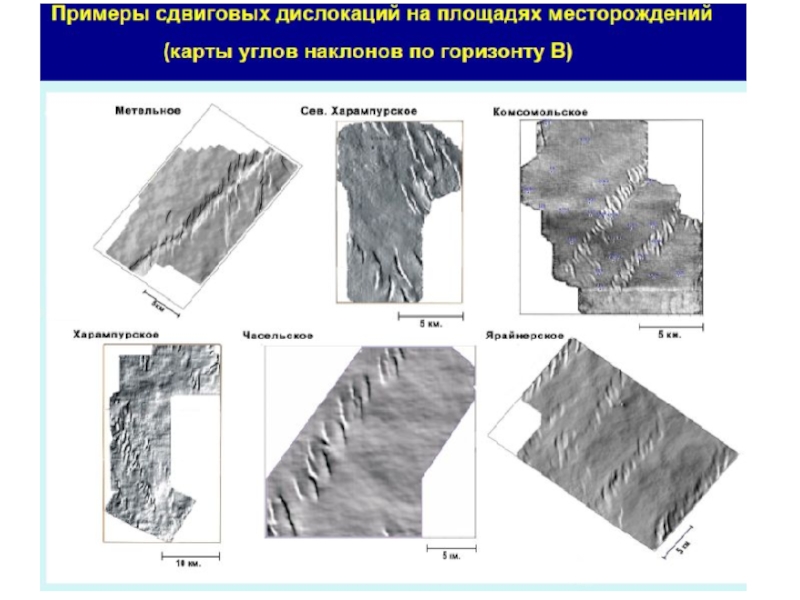

Слайд 51Клин сжатия в пределах Еты-Пуровского вала

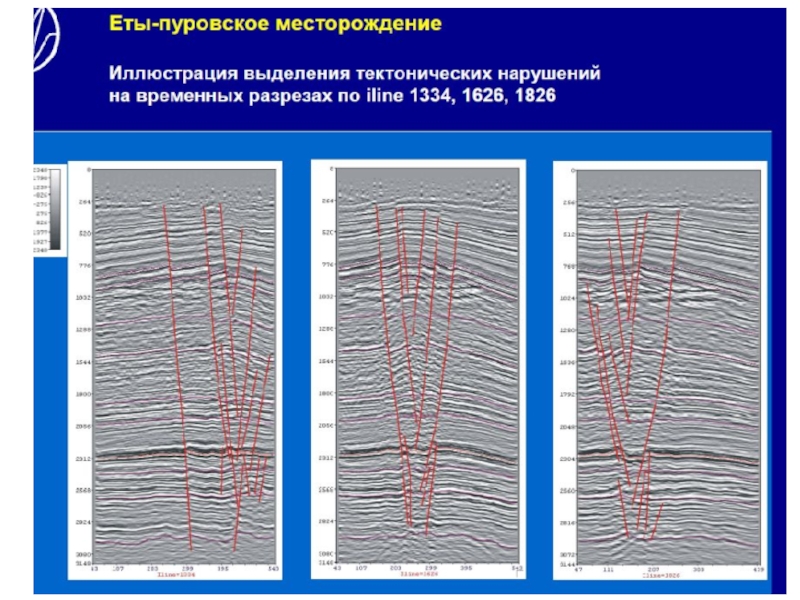

Слайд 52Модель «клин в клине». Еты-Пуровское месторождение
Красный – сжатие; синий –
растяжение; белый – нейтральная область
Слайд 53Неоднородность напряженно-деформированного состояния горных пород внутри клина сжатия. Усть-Харампур
Слайд 54Тарасовская группа поднятий.
Структурный имидж кинематической модели СГС.
На карте углов
наклона для горизонта Ю2 показано положение:
сечения растяжения (субширотное 1-1), сечения
сжатия (субмеридиональное 2-2), сечения сдвига (диагональные 3-3 и 4-4).

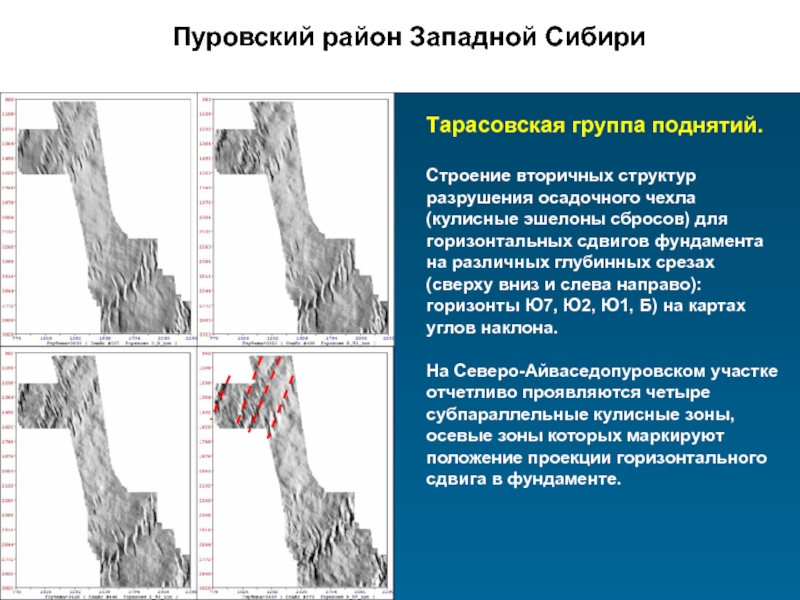

Слайд 55Тарасовская группа поднятий.
Строение вторичных структур разрушения осадочного чехла (кулисные
эшелоны сбросов) для горизонтальных сдвигов фундамента
на различных глубинных срезах
(сверху вниз и слева направо): горизонты Ю7, Ю2, Ю1, Б) на картах углов наклона.
На Северо-Айваседопуровском участке отчетливо проявляются четыре субпараллельные кулисные зоны, осевые зоны которых маркируют положение проекции горизонтального сдвига в фундаменте.
Пуровский район Западной Сибири
Слайд 56Тарасовская группа поднятий.
Пример черепичного залегания разорванных пластов юрской толщи (структура
«домино»).
Внизу - модельное представление горизонтального сокращения пространства вследствие внутрислойного
сдвига в горизонтальной плоскости. Эффект снижается к кровле фундамента и к кровле верхней юры. Ку - коэффициент укорочения пласта: отношение суммарной длины разорванных фрагментов (Σli) первично сплошного пласта к длине деформированного пласта (L) превышает 1,25.
Слайд 58Тарасовское месторождение.
Карта нефтенасыщенных толщин по пласту БП7_2 (СибНАЦ, 2007).
Кулисный характер примыкания залежей к зоне ССВ сдвига.
Видно пять кулисных
фрагментов залежей (зоны глинизации также образуют кулисный рисунок), примыкающих под острым углом к шовной зоне горизонтального сдвига.
Слайд 59

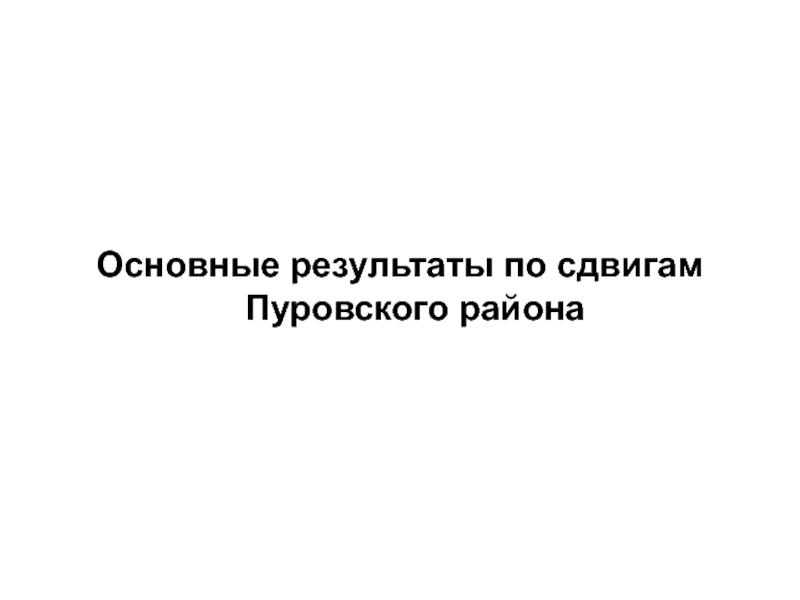

Основные результаты по сдвигам Пуровского района

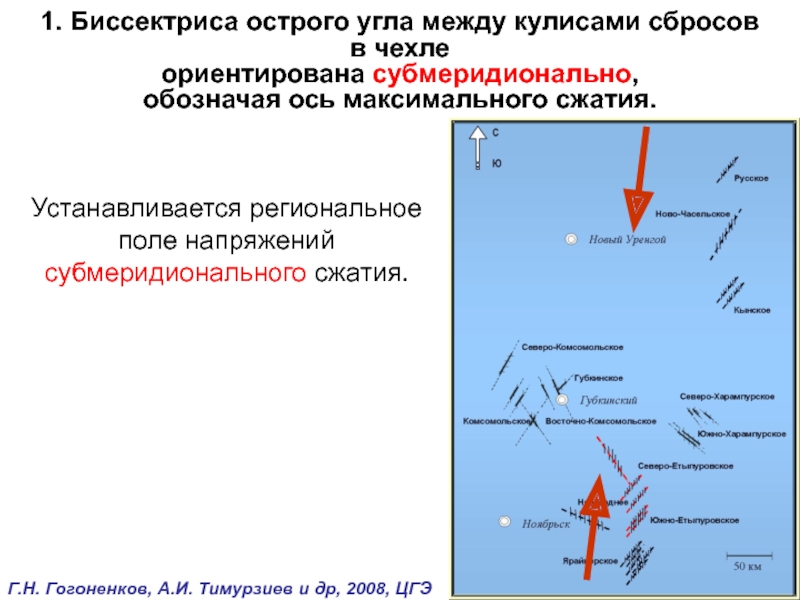

Слайд 60
Устанавливается региональное поле напряжений субмеридионального сжатия.
1. Биссектриса острого угла между
кулисами сбросов
в чехле
ориентирована субмеридионально,
обозначая ось максимального сжатия.
Г.Н. Гогоненков, А.И. Тимурзиев и др, 2008, ЦГЭ
Слайд 612. Высокая изменчивость структурного рисунка в зависимости от сечения
Слайд 62Сейсмические разрезы, демонстрирующие геодинамические условия сдвига (а, б - диагональные
сечения) . Пример сопряженных горстов и грабенов (в), как структурных
форм реализации в одной плоскости геодинамических условий сжатия (взброс) и растяжения (сброс)
3. Одновременное развитие структур сжатия (взбросы) и растяжения (сбросы)
Слайд 63Многообразие форм проявления сдвиговых деформаций в форме вторичных структур разрушения
осадочного чехла: а - надвиг и структура покровного налегания, приводящие
к перекрытию пластов и удвоению разреза в интервале бажена; б – пример реверсного разлома со взбросовой кинематикой на уровне бажена и сбросовой кинематикой на уровне горизонтов Ю2-Ю7; в – «кинематические антиформы» прогибы внутри горстов и поднятия внутри грабенов.
4. Надвиговые и реверсные структуры
Слайд 64ОРИЕНТИРОВКА ОСЕЙ НОВЕЙШЕГО СДВИГОВОГО ПОЛЯ НАПРЯЖЕНИЙ
σ1 – максимальные главные нормальные
сжимающие напряжения (субмеридиональное горизонтальное сжатие С 345±15º);
σ3 – минимальные главные
нормальные сжимающие напряжения (субширотное горизонтальное растяжение В 75±15°);
Классификация разрывных нарушений по раскрытости
1.
Разломы и трещины всех генетических типов в условиях сжатия, находящиеся в широтном створе вектора максимальных нормальных растягивающих напряжений – сомкнуты и непроницаемы.
Разломы и трещины отрыва в условиях растяжения, находящиеся в меридиональном створе вектора максимальных горизонтальных сжимающих напряжений – раскрыты и max проницаемы.
Слайд 65Параметры открытых и проницаемых систем трещин,
формирующих фильтрационные потоки и параметры
анизотропии пластовых резервуаров в том числе трещин ГРП
для современного
сбросового типа НДС земной коры:

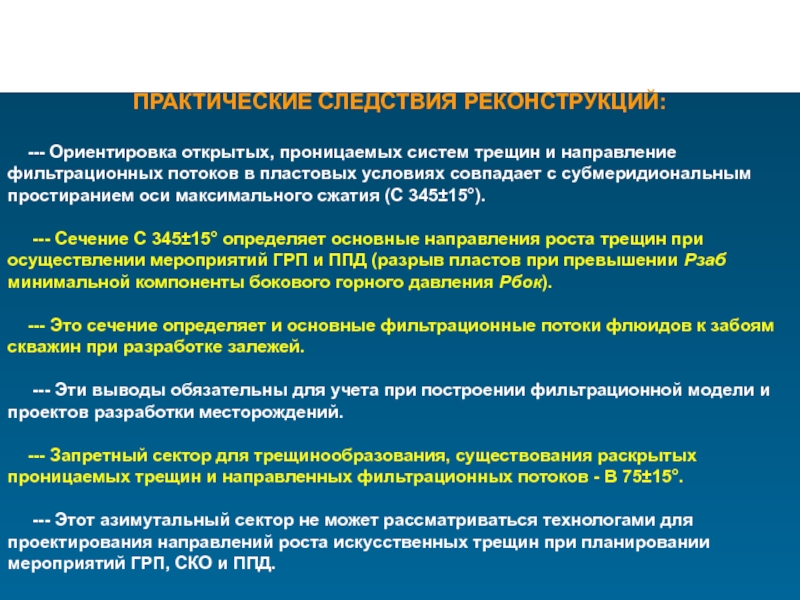

Слайд 66ПРАКТИЧЕСКИЕ СЛЕДСТВИЯ РЕКОНСТРУКЦИЙ:
--- Ориентировка открытых, проницаемых систем трещин
и направление фильтрационных потоков в пластовых условиях совпадает с субмеридиональным
простиранием оси максимального сжатия (С 345±15).
--- Сечение С 345±15 определяет основные направления роста трещин при осуществлении мероприятий ГРП и ППД (разрыв пластов при превышении Рзаб минимальной компоненты бокового горного давления Рбок).
--- Это сечение определяет и основные фильтрационные потоки флюидов к забоям скважин при разработке залежей.
--- Эти выводы обязательны для учета при построении фильтрационной модели и проектов разработки месторождений.
--- Запретный сектор для трещинообразования, существования раскрытых проницаемых трещин и направленных фильтрационных потоков - В 75±15°.
--- Этот азимутальный сектор не может рассматриваться технологами для проектирования направлений роста искусственных трещин при планировании мероприятий ГРП, СКО и ППД.
Слайд 67НЕКОТОРЫЕ ПРАКТИЧЕСКИЕ РЕКОМЕНДАЦИИ
Для месторождений, осложненных СГС,
и имеющих сложный порово-трещинный коллектор необходимо руководствоваться следующими геологическими принципами
при проектировании разработки и проведении ГТМ:
1. В условиях выраженной явно (Ка > 2) или неявно (Ка ≤ 2) анизотропии проницаемости коллекторов площадные (равномерные по площади, по запасам) системы разработки неэффективны и необходим переход на ориентированные системы.
2. Ряды вертикальных добывающих и нагнетательных скважин должны проектироваться в створе сечения σ1σ2 поля напряжений (субмеридионально в условиях севера Западной Сибири). Широтные сетки противопоказаны.
3. Сетки эксплуатационных скважин должны быть неравномерными, удлинение должно
быть кратно величине коэффициента анизотропии проницаемости.
4. В соотношении шага между скважинами в рядах и между рядами скважин должна выдерживаться кратность коэффициенту анизотропии проницаемости пласта.
5. Бурение разрезающих рядов вертикальных и ориентированных стволов горизонтальных (наклонно-направленных) добывающих и нагнетательных скважин при отсутствии данных об ориентировке осей напряжений приводит к преждевременному обводнению скважин и снижению накопленной добычи.

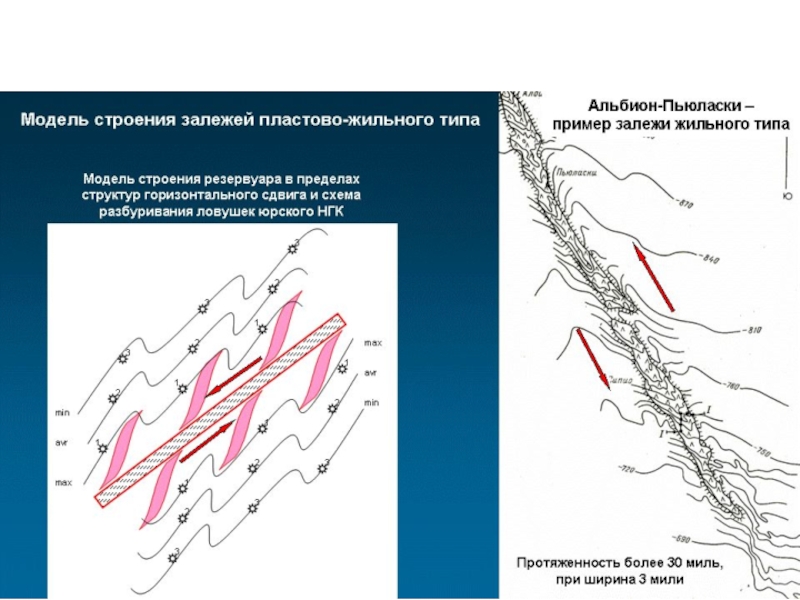

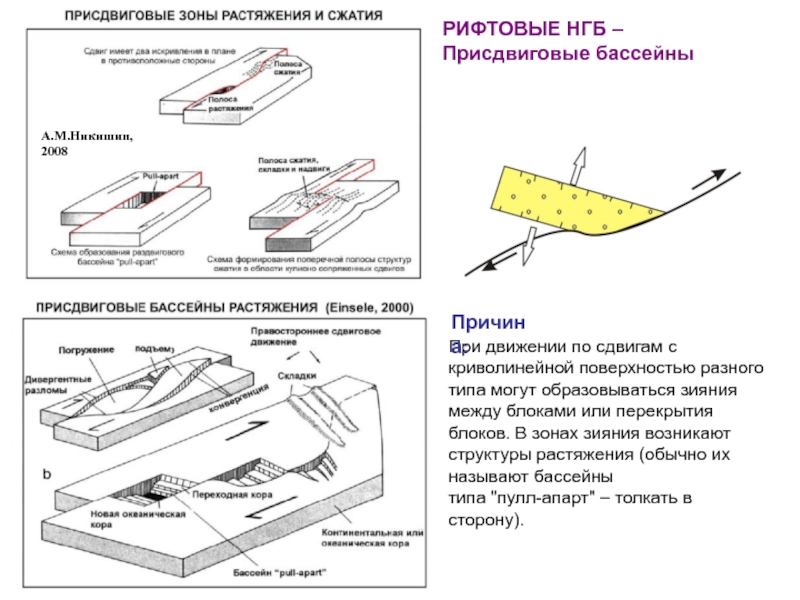

Слайд 69РИФТОВЫЕ НГБ – Присдвиговые бассейны
А.М.Никишин, 2008
При движении по сдвигам с
криволинейной поверхностью разного типа могут образовываться зияния между блоками или
перекрытия
блоков. В зонах зияния возникают структуры растяжения (обычно их называют бассейны
типа "пулл-апарт" – толкать в сторону).
Причина:

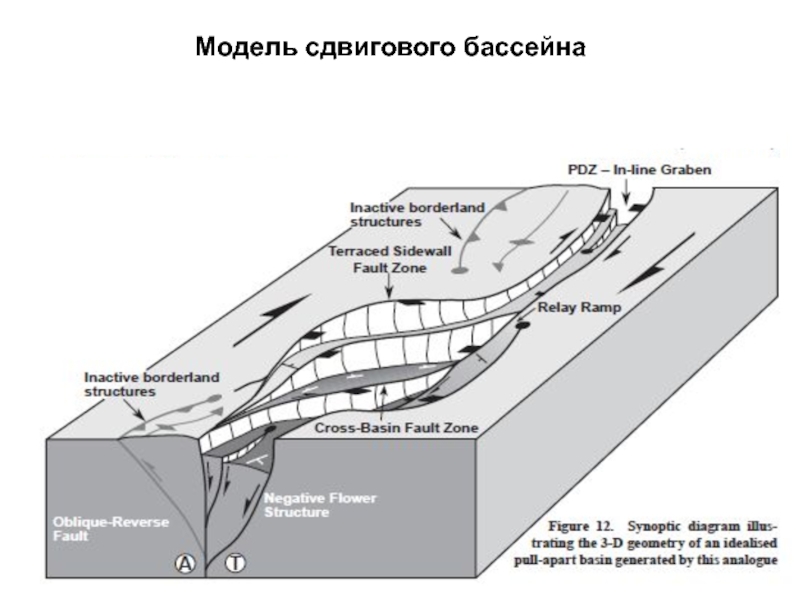

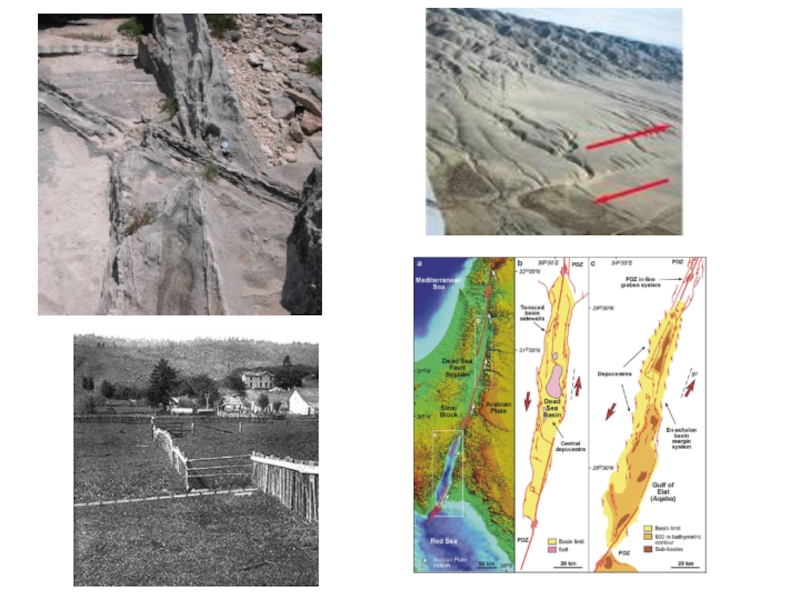

Слайд 71Continents

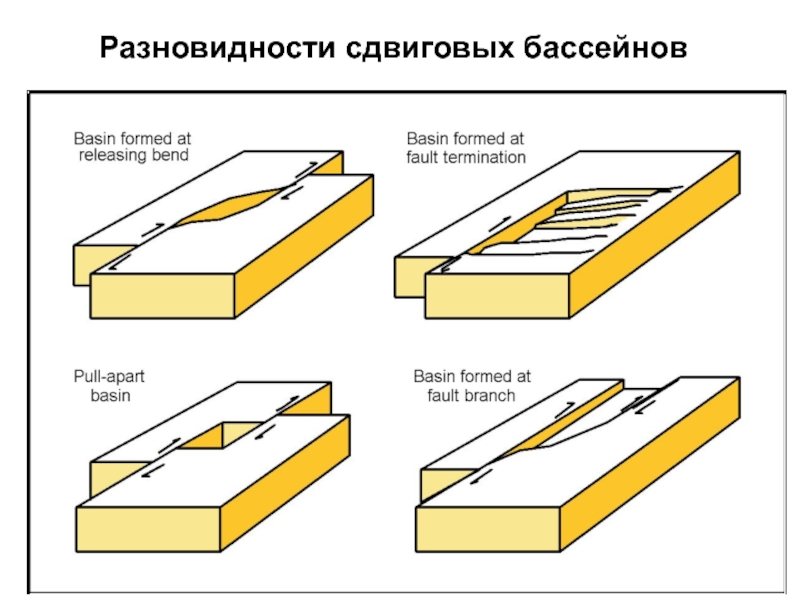

Разновидности сдвиговых бассейнов
Слайд 72Continents

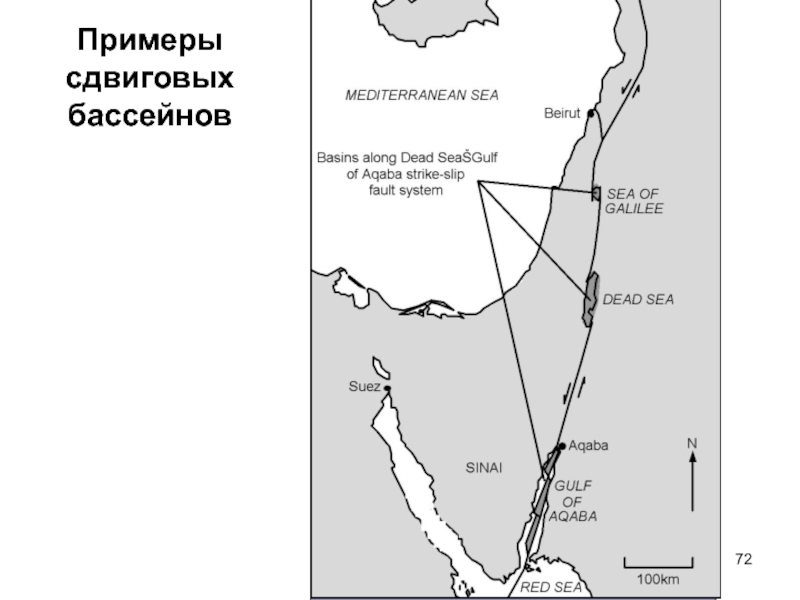

Примеры сдвиговых бассейнов
Слайд 73Continents
Сдвиговый бассейн – Мертвое море

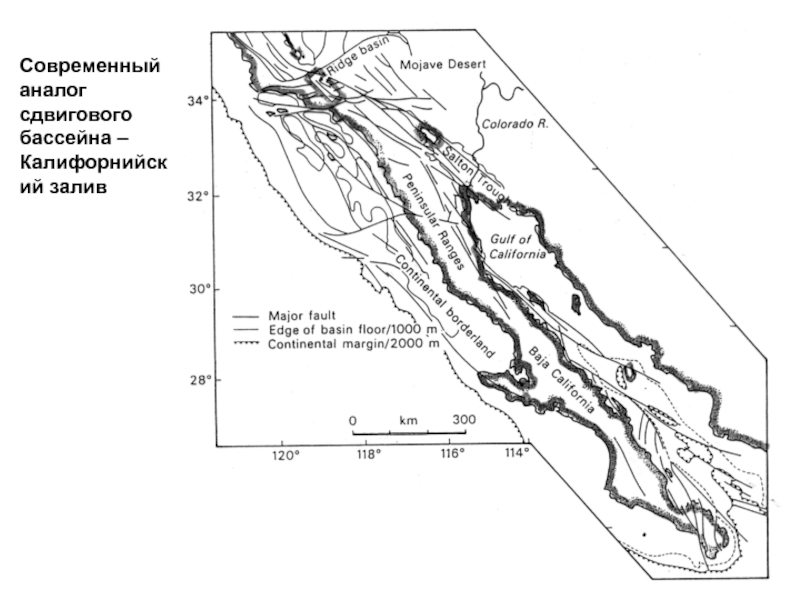

Слайд 74Continents
Современный аналог сдвигового бассейна – Калифорнийский залив

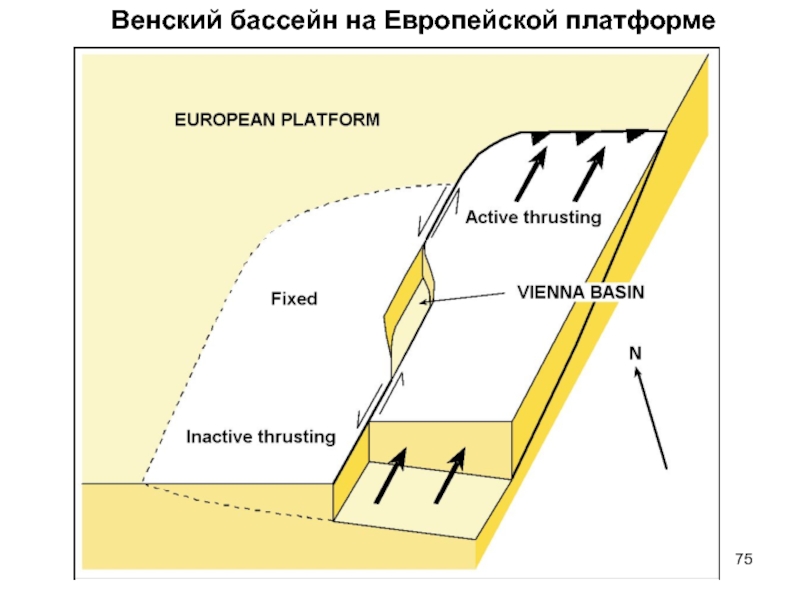

Слайд 75Continents
Венский бассейн на Европейской платформе
