Слайд 1Тема № 1: «Материальная часть стрелкового оружия и ручных осколочных

гранат».
Санкт-Петербургский государственный университет телекоммуникаций им. профессора М.А Бонч-Бруевича
ЛЕКЦИОННОЕ ЗАНЯТИЕ
по огневой

подготовке

Занятие 2: «Общее устройство, боевые характеристики, порядок работы частей и механизмов АК-74».

Тема № 1: «Материальная часть стрелкового оружия и ручных осколочных гранат».Санкт-Петербургский государственный университет телекоммуникаций им. профессора М.А

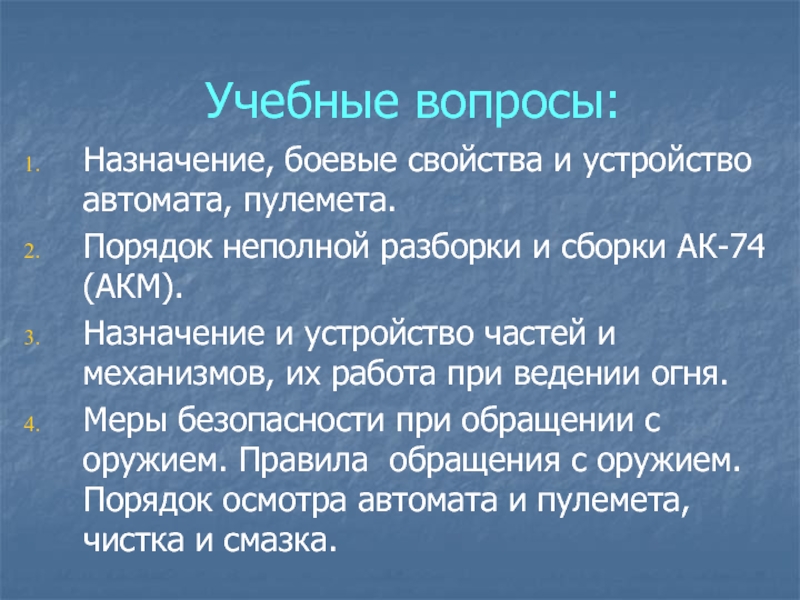

Слайд 2Учебные вопросы:
Назначение, боевые свойства и устройство автомата, пулемета.
Порядок неполной разборки

и сборки АК-74 (АКМ).
Назначение и устройство частей и механизмов, их

работа при ведении огня.
Меры безопасности при обращении с оружием. Правила обращения с оружием. Порядок осмотра автомата и пулемета, чистка и смазка.

Учебные вопросы:Назначение, боевые свойства и устройство автомата, пулемета.Порядок неполной разборки и сборки АК-74 (АКМ).Назначение и устройство частей

Слайд 31 учебный вопрос:
Общее устройство, боевые характеристики, порядок работы частей и

механизмов автомата АК-74

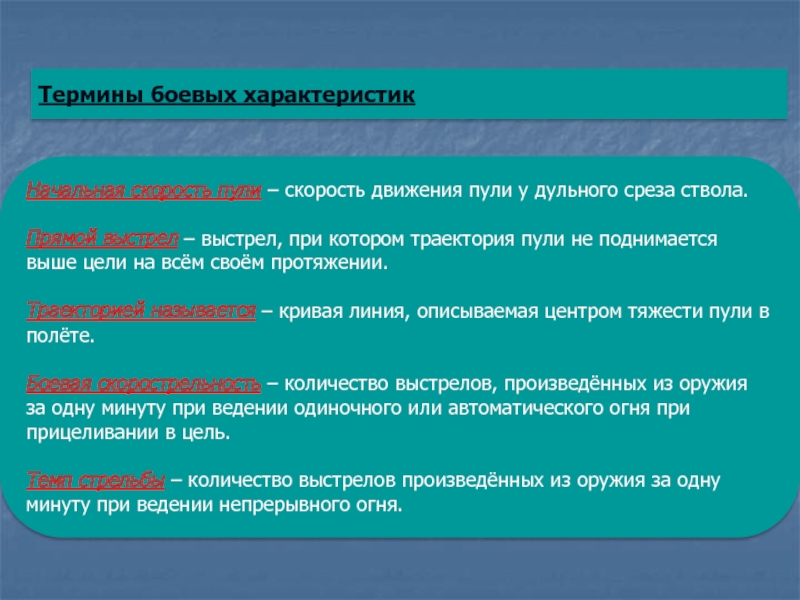

Слайд 4Термины боевых характеристик
Начальная скорость пули – скорость движения пули

у дульного среза ствола.

Прямой выстрел – выстрел, при котором траектория

пули не поднимается выше цели на всём своём протяжении.

Траекторией называется – кривая линия, описываемая центром тяжести пули в полёте.

Боевая скорострельность – количество выстрелов, произведённых из оружия за одну минуту при ведении одиночного или автоматического огня при прицеливании в цель.

Темп стрельбы – количество выстрелов произведённых из оружия за одну минуту при ведении непрерывного огня.

Термины боевых характеристик Начальная скорость пули – скорость движения пули у дульного среза ствола.Прямой выстрел – выстрел,

Слайд 5

Слайд 6

Слайд 7

Слайд 8

Слайд 9

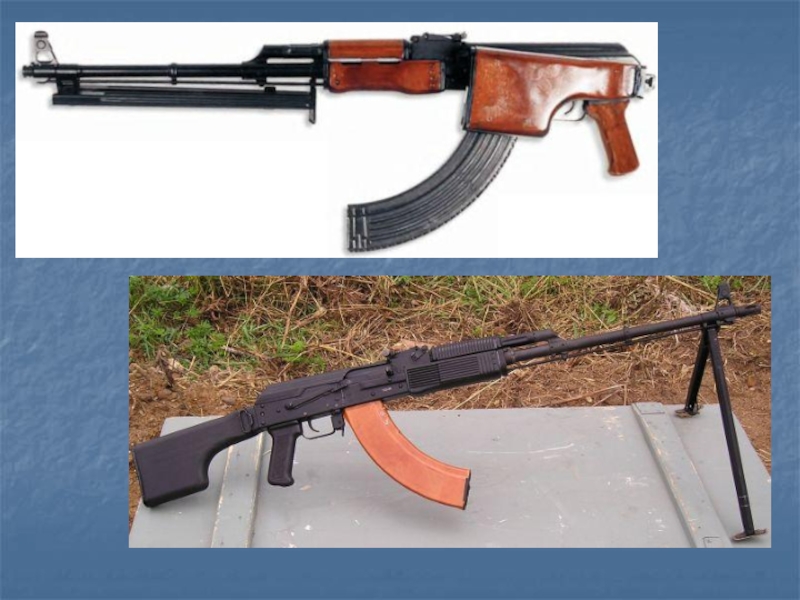

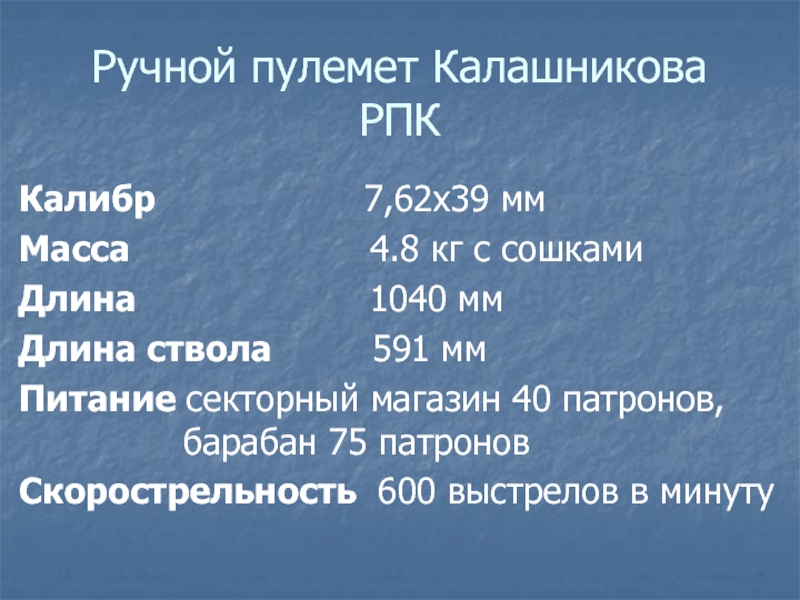

Слайд 10Ручной пулемет Калашникова РПК
Калибр

7,62х39 мм
Масса

4.8 кг с сошками
Длина 1040 мм
Длина ствола 591 мм
Питание секторный магазин 40 патронов, барабан 75 патронов
Скорострельность 600 выстрелов в минуту

Слайд 11

Слайд 12

Слайд 13

Слайд 14

Слайд 15

Слайд 16

Слайд 17

Слайд 18

Слайд 19

Слайд 20

Слайд 21

Слайд 22

Слайд 23

Слайд 24

Слайд 25

Слайд 26

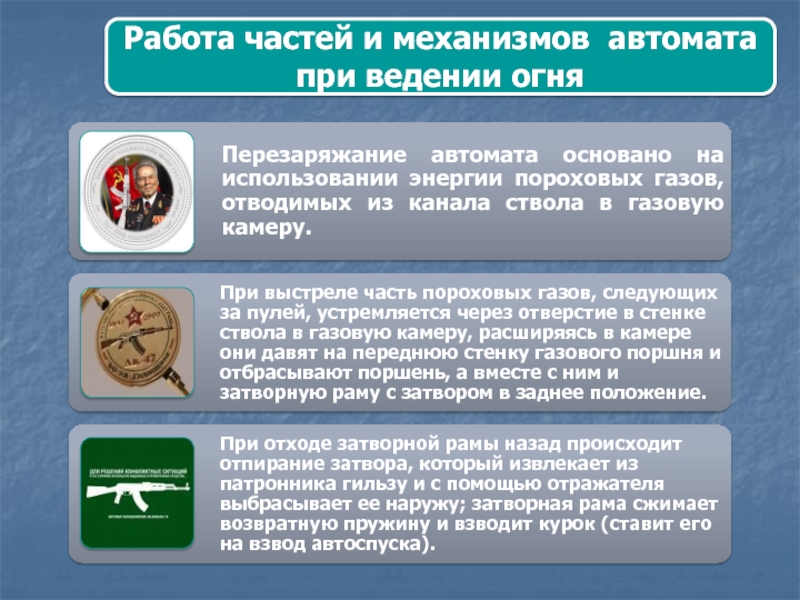

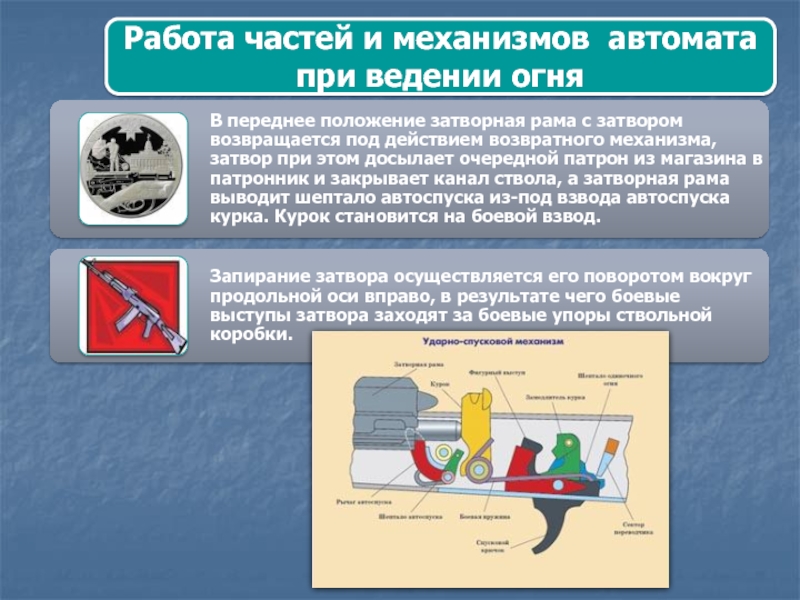

Слайд 27Работа частей и механизмов автомата при ведении огня

Слайд 28Работа частей и механизмов автомата при ведении огня

Слайд 292 учебный вопрос:
Порядок неполной разборки и сборки автомата.

Слайд 30Разборка и сборка автомата
Разборка автомата может быть неполная и полная:

неполная для чистки, смазки и осмотра автомата;
Обучение разборке и

сборке на боевых автоматах допускается лишь в исключительных случаях и с соблюдением особой осторожности в обращении с частями и механизмами.

Разборка и сборка автоматаРазборка автомата может быть неполная и полная: неполная для чистки, смазки и осмотра автомата;

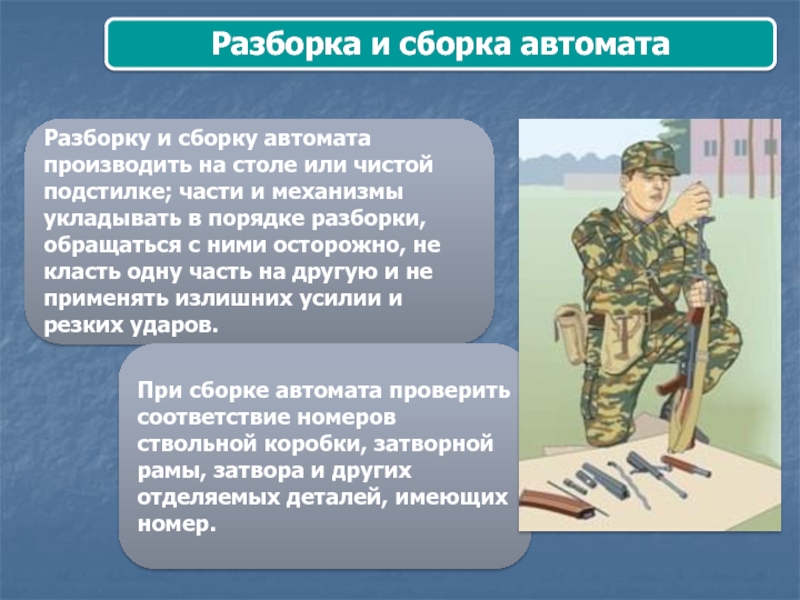

Слайд 31Разборка и сборка автомата
Разборку и сборку автомата производить на столе

или чистой подстилке; части и механизмы укладывать в порядке разборки,

обращаться с ними осторожно, не класть одну часть на другую и не применять излишних усилии и резких ударов.

При сборке автомата проверить соответствие номеров ствольной коробки, затворной рамы, затвора и других отделяемых деталей, имеющих номер.

Разборка и сборка автоматаРазборку и сборку автомата производить на столе или чистой подстилке; части и механизмы укладывать

Слайд 321. Отделить магазин
Неполная разборка автомата

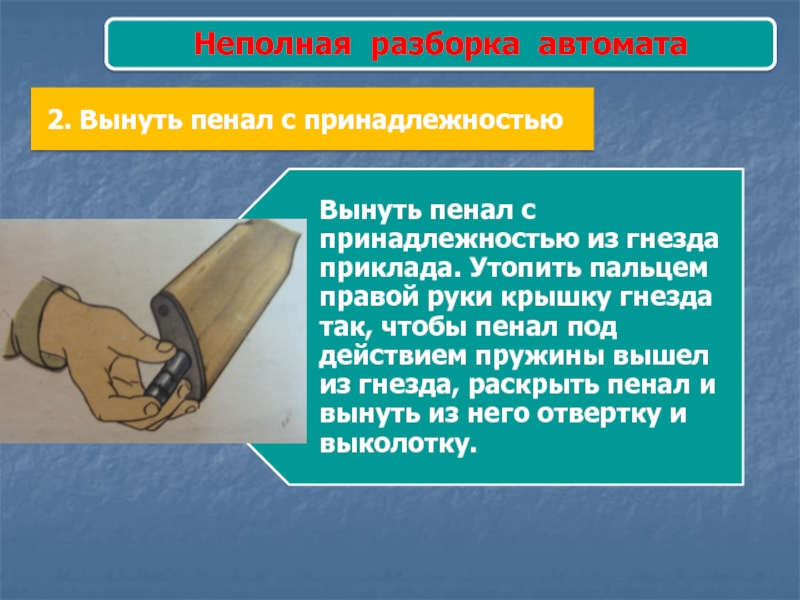

Слайд 33Неполная разборка автомата
2. Вынуть пенал с принадлежностью

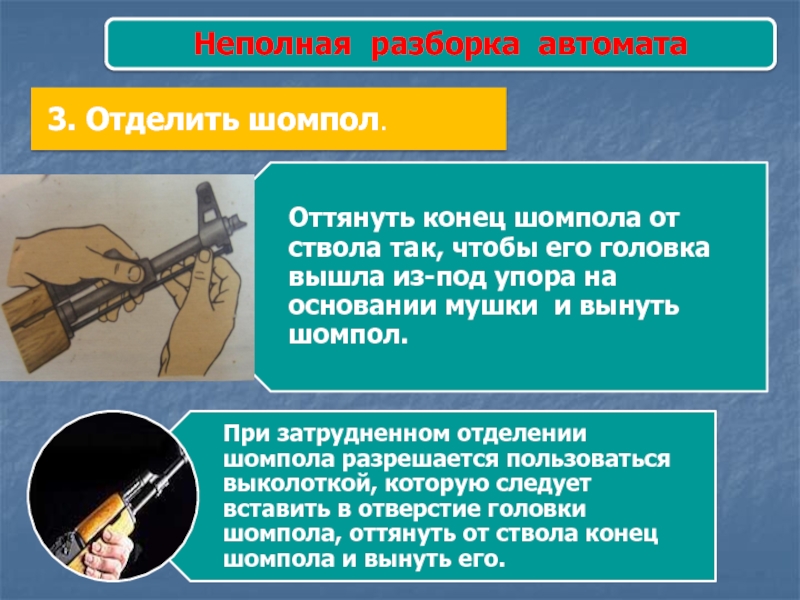

Слайд 34Неполная разборка автомата
3. Отделить шомпол.

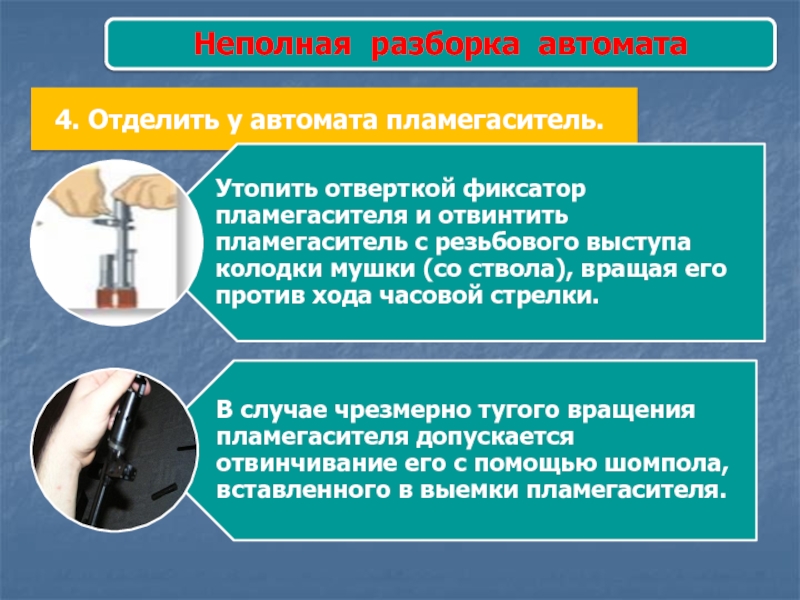

Слайд 35Неполная разборка автомата
4. Отделить у автомата пламегаситель.

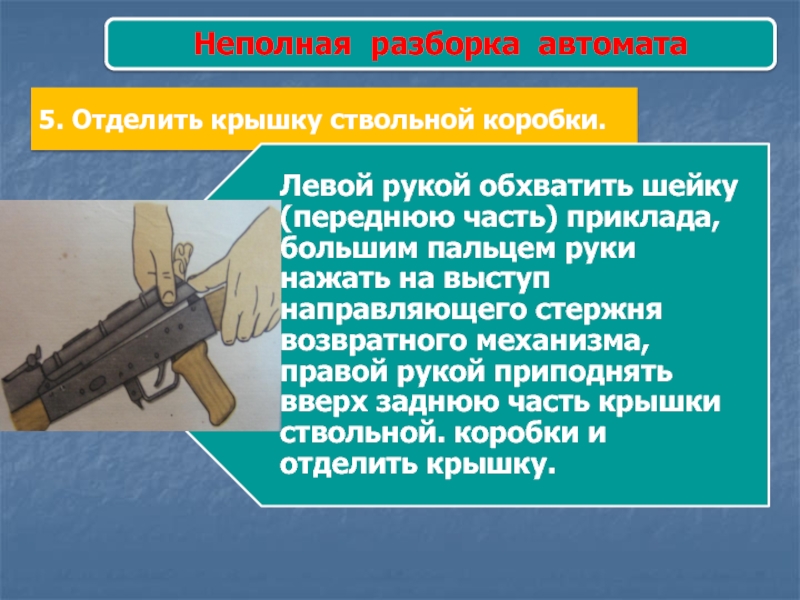

Слайд 36Неполная разборка автомата
5. Отделить крышку ствольной коробки.

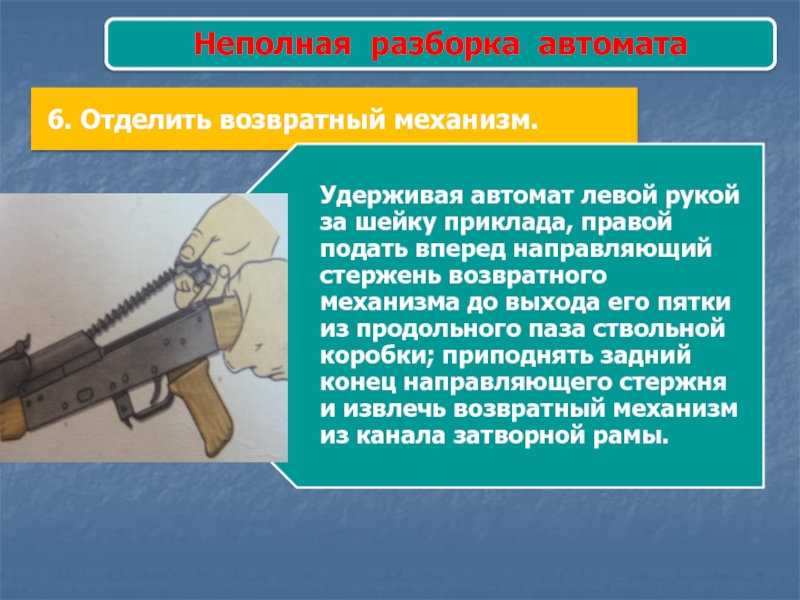

Слайд 37Неполная разборка автомата

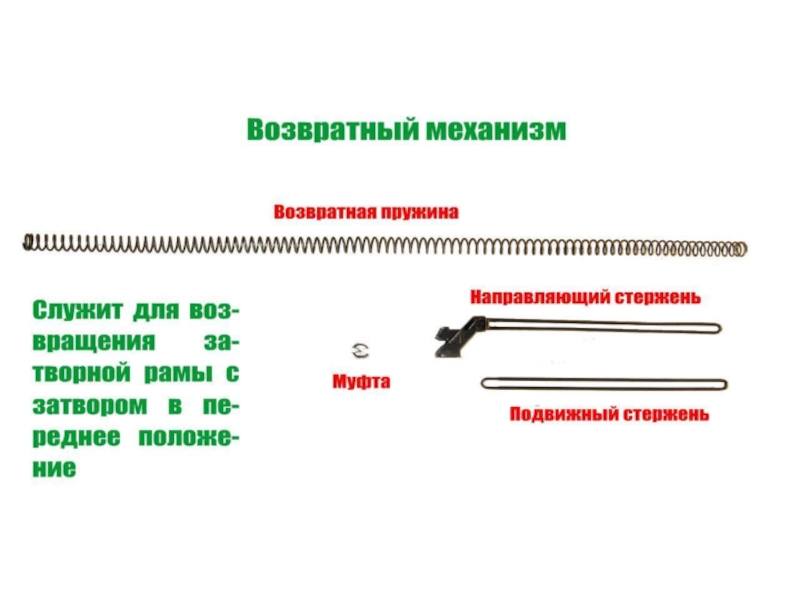

6. Отделить возвратный механизм.

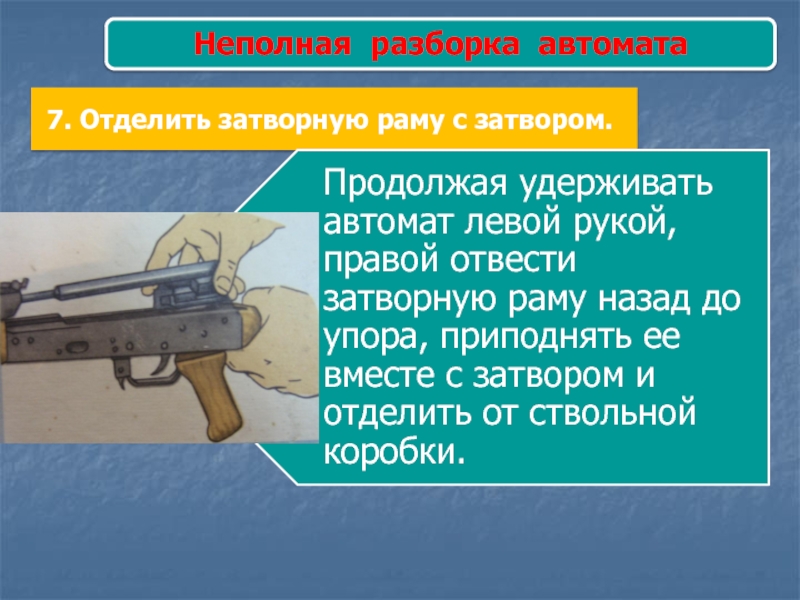

Слайд 38Неполная разборка автомата
7. Отделить затворную раму с затвором.

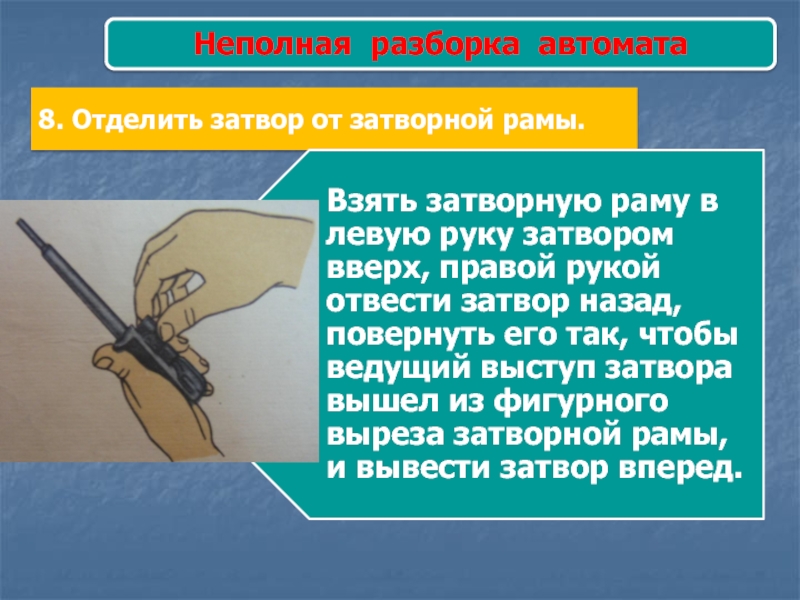

Слайд 39Неполная разборка автомата
8. Отделить затвор от затворной рамы.

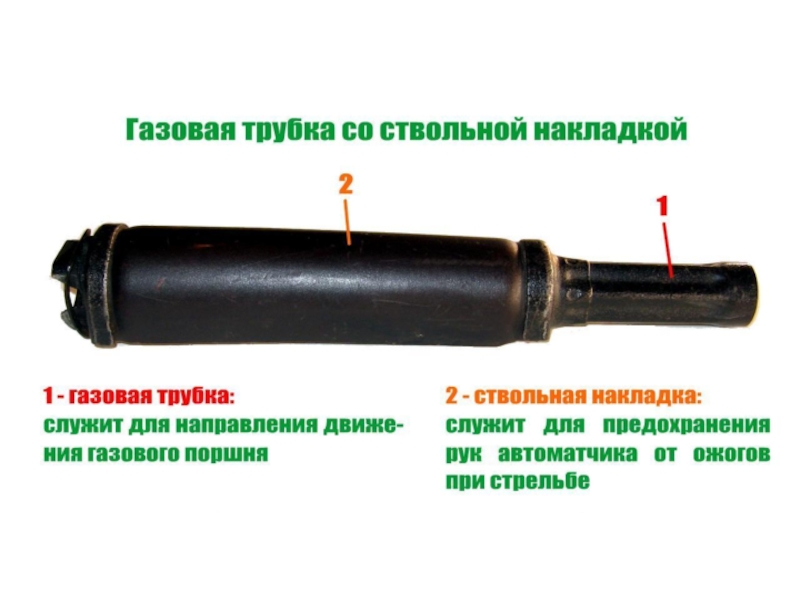

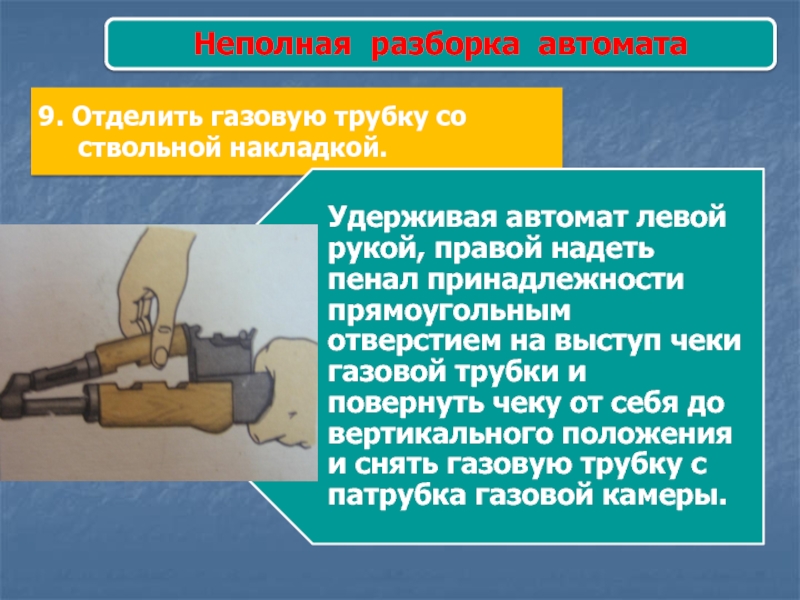

Слайд 40Неполная разборка автомата
9. Отделить газовую трубку со

ствольной накладкой.

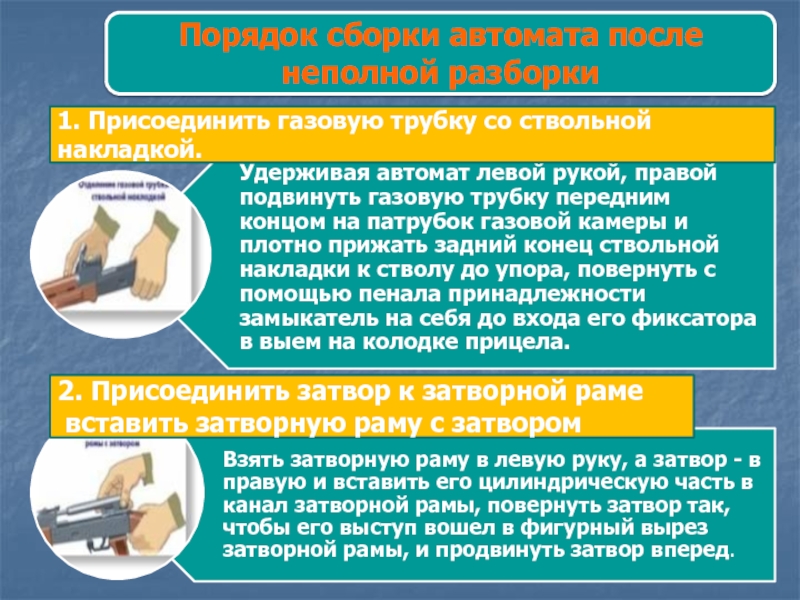

Слайд 41Порядок сборки автомата после неполной разборки
1. Присоединить газовую трубку со

ствольной накладкой.
2. Присоединить затвор к затворной раме
вставить затворную

раму с затвором

Порядок сборки автомата после неполной разборки1. Присоединить газовую трубку со ствольной накладкой. 2. Присоединить затвор к затворной

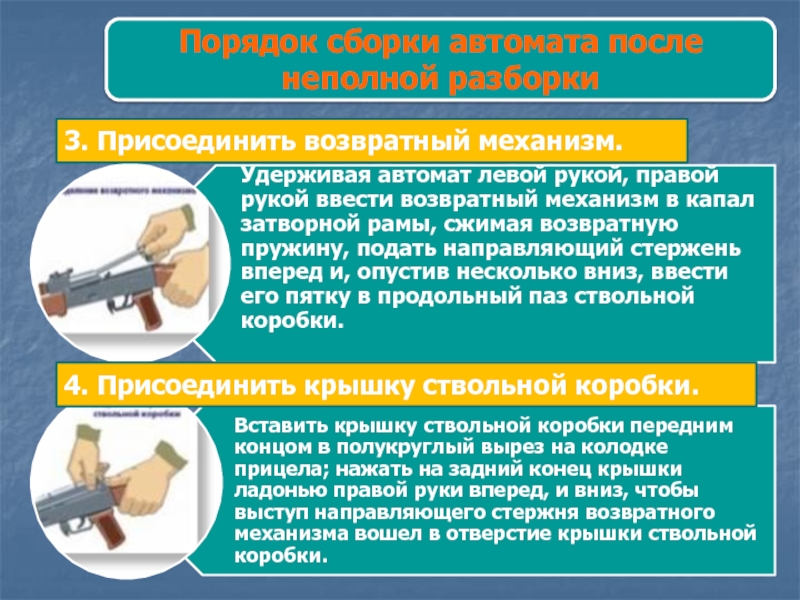

Слайд 42Порядок сборки автомата после неполной разборки
3. Присоединить возвратный механизм.
4. Присоединить

крышку ствольной коробки.

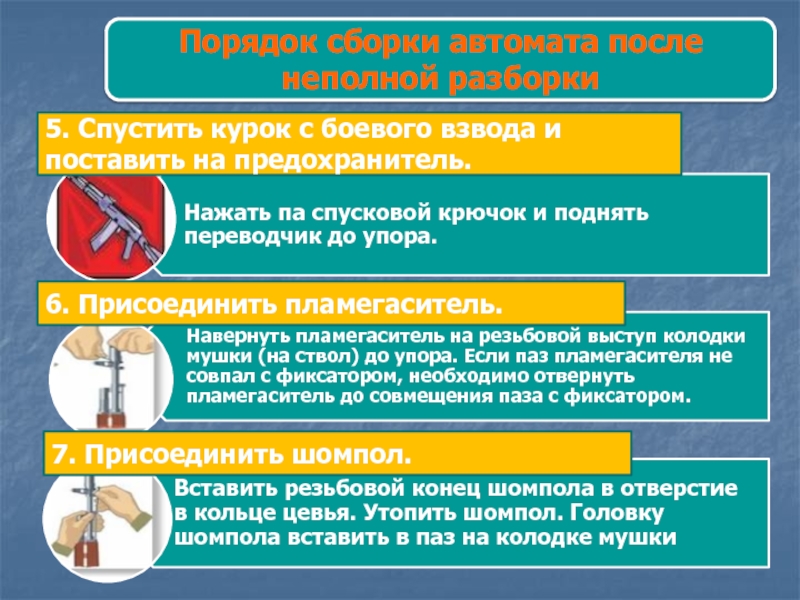

Слайд 43Порядок сборки автомата после неполной разборки
5. Спустить курок с боевого

взвода и поставить на предохранитель.
6. Присоединить пламегаситель.
7. Присоединить шомпол.

Порядок сборки автомата после неполной разборки5. Спустить курок с боевого взвода и поставить на предохранитель.6. Присоединить пламегаситель.

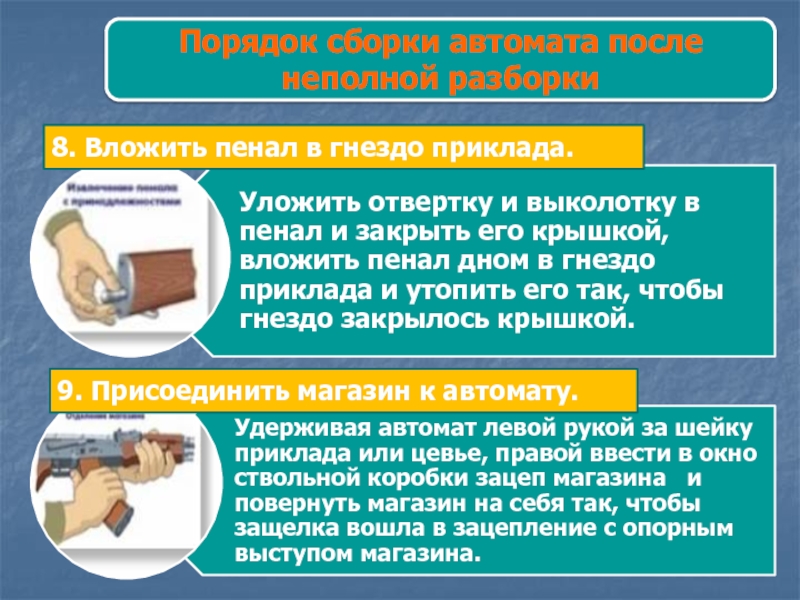

Слайд 44Порядок сборки автомата после неполной разборки
8. Вложить пенал в гнездо

приклада.
9. Присоединить магазин к автомату.

Слайд 452 учебный вопрос:
«Приемы стрельбы из автомата».

Слайд 46

Слайд 47

Слайд 48

Слайд 49

Слайд 50

Слайд 51

Слайд 52

Слайд 53

Слайд 54

Слайд 55

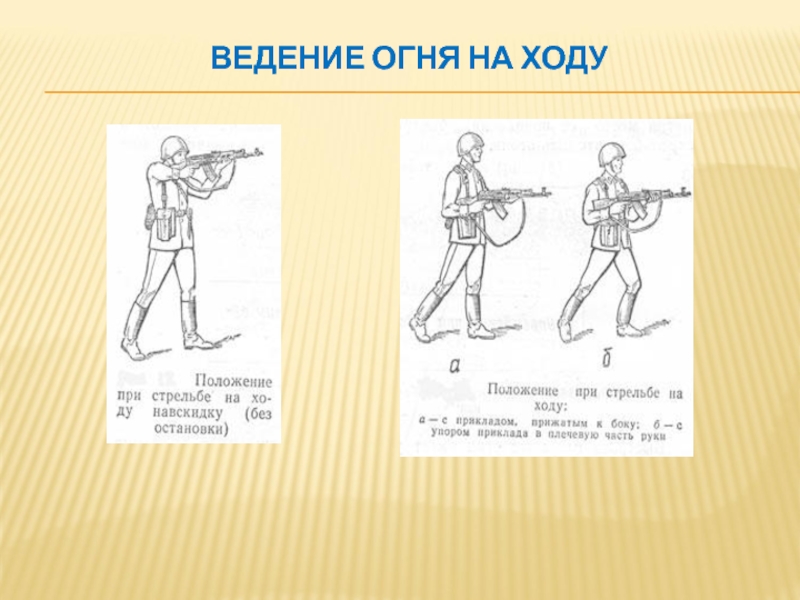

Слайд 56Ведение огня на ходу

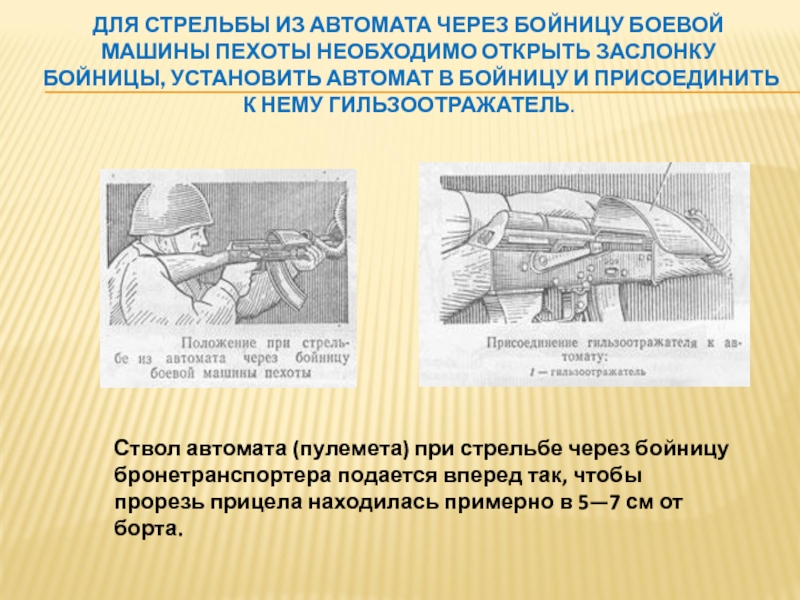

Слайд 57Для стрельбы из автомата через бойницу боевой машины пехоты необходимо

открыть заслонку бойницы, установить автомат в бойницу и присоединить к

нему гильзоотражатель.

Ствол автомата (пулемета) при стрельбе через бойницу бронетранспортера подается вперед так, чтобы прорезь прицела находилась примерно в 5—7 см от борта.

Для стрельбы из автомата через бойницу боевой машины пехоты необходимо открыть заслонку бойницы, установить автомат в бойницу

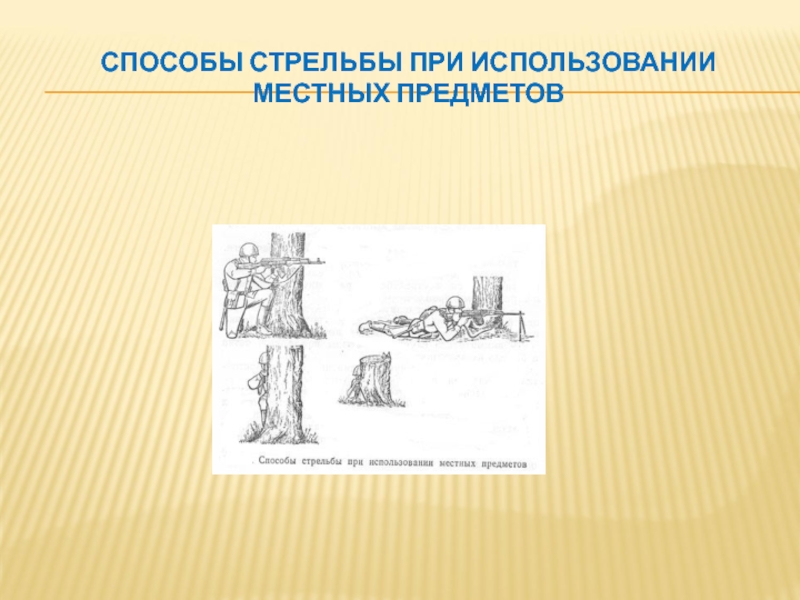

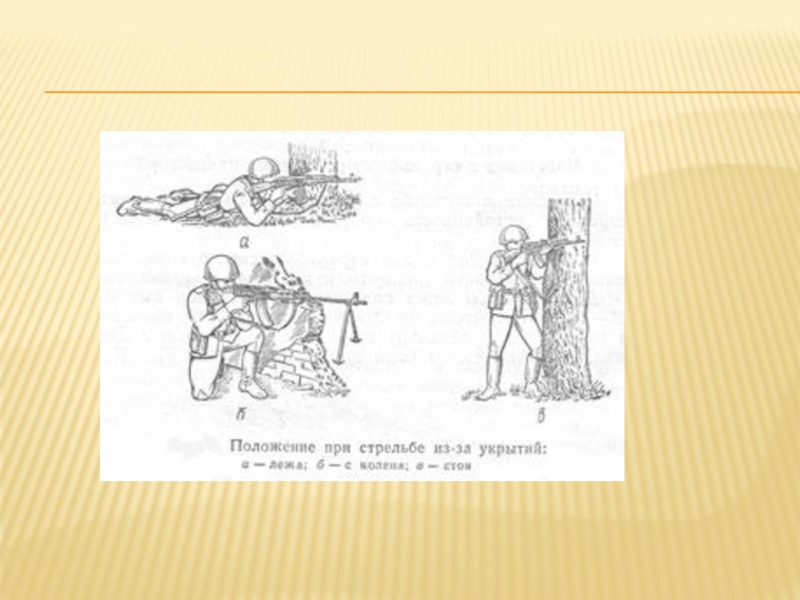

Слайд 58Способы стрельбы при использовании местных предметов

Слайд 59

Слайд 60

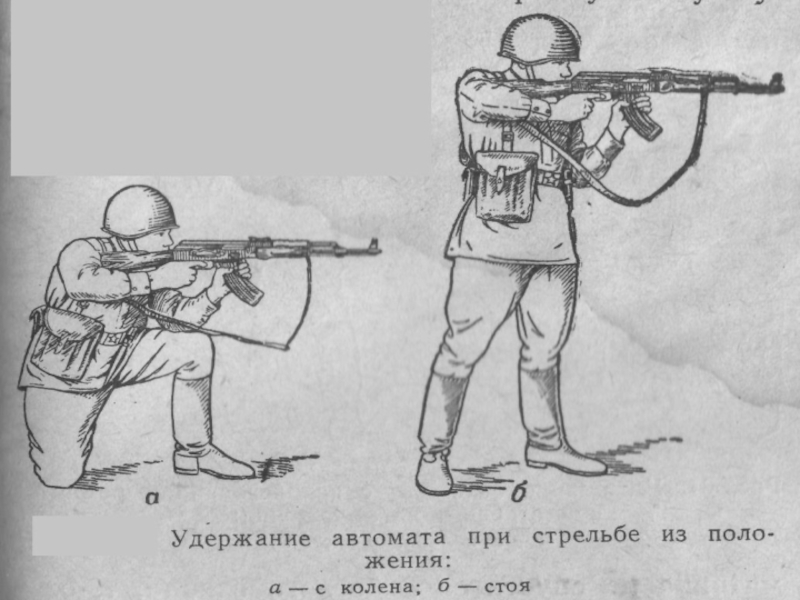

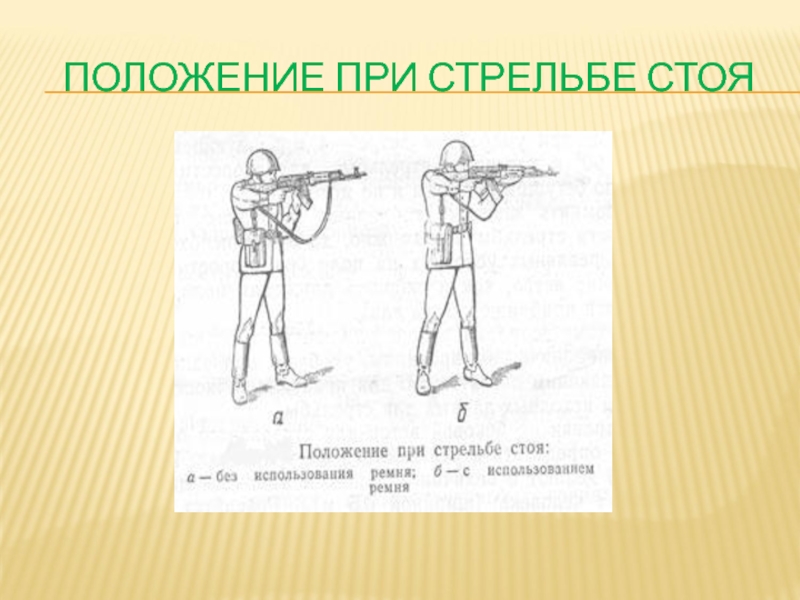

Слайд 61Положение при стрельбе стоя

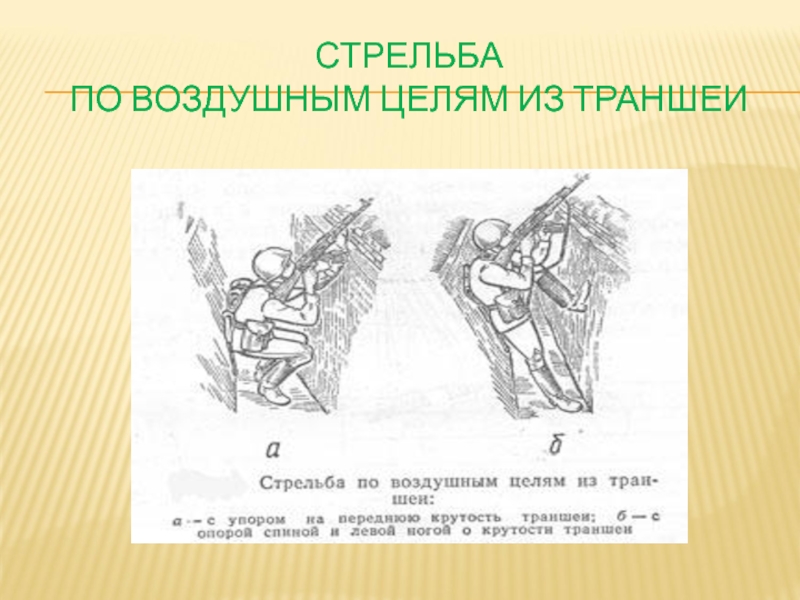

Слайд 62Стрельба по воздушным целям из траншеи

Слайд 63Положение при стрельбе по воздушным целям

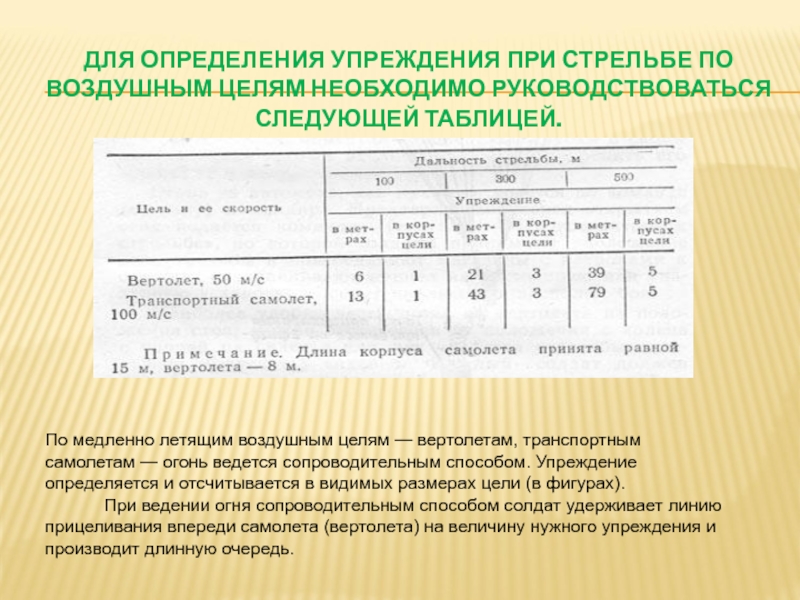

Слайд 64Для определения упреждения при стрельбе по воздушным целям необходимо руководствоваться

следующей таблицей.
По медленно летящим воздушным целям — вертолетам, транспортным

самолетам — огонь ведется сопроводительным способом. Упреждение определяется и отсчитывается в видимых размерах цели (в фигурах).
При ведении огня сопроводительным способом солдат удерживает линию прицеливания впереди самолета (вертолета) на величину нужного упреждения и производит длинную очередь.

Для определения упреждения при стрельбе по воздушным целям необходимо руководствоваться следующей таблицей. По медленно летящим воздушным целям

Слайд 65Спасибо за внимание!
