Указание допусков формы и расположения поверхностей

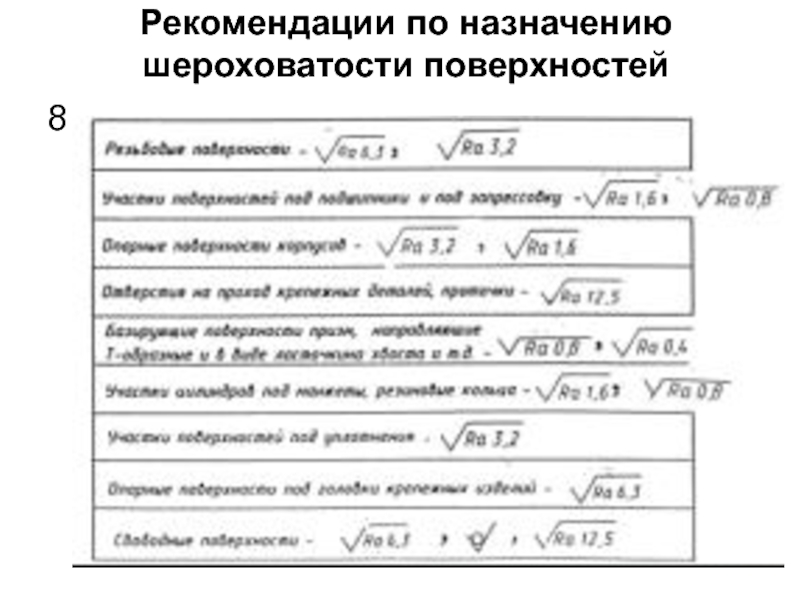

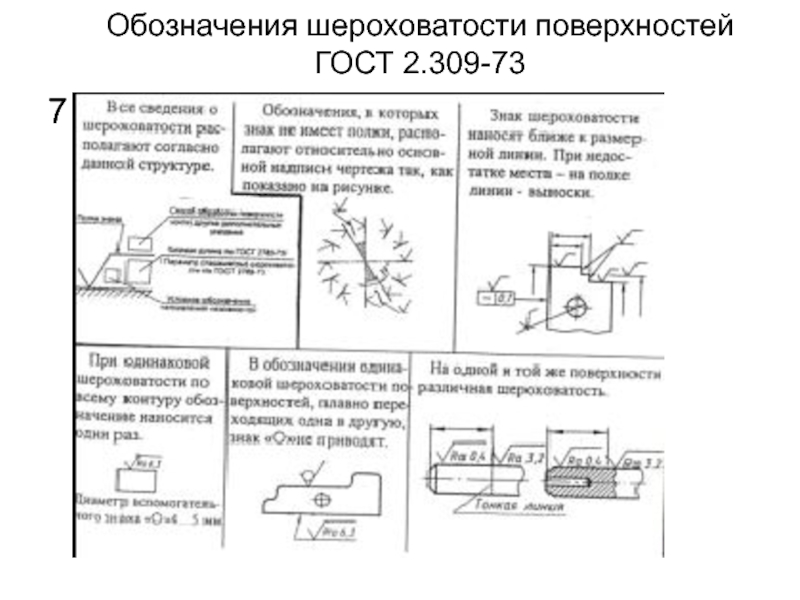

Шероховатость поверхности.
Соединение деталей шпонками и шлицами.
Выполнение по вариантам

задания 6:
чертеж «Вал КГ 360 05 02» для четного варианта,
чертеж «Вал КГ 368 06 02» для нечетного варианта
материал: сталь 45 ГОСТ 1050-88
формат А3

данные о допусках формы и расположения поверхностей указывают в прямоугольной

рамке, разделенной на части
В первой- знак допуска по таблице;
во второй- числовое значение допуска в миллиметрах:
в третьей и последующих- буквенные обозначения баз и поверхностей.

допуск формы допуск расположения
прямолинейность, 0,1 мм параллельность, 0,1 мм от базы А

и базовых длин

соединение шпонкой
призматической



клиновой




сегментной

соединения с:

прямобочными зубьями,
эвольвентными зубьями,
треугольными зубьями.

имеет исполнение А или С при центрировании по d и

исполнение B при центрировании по D и b.

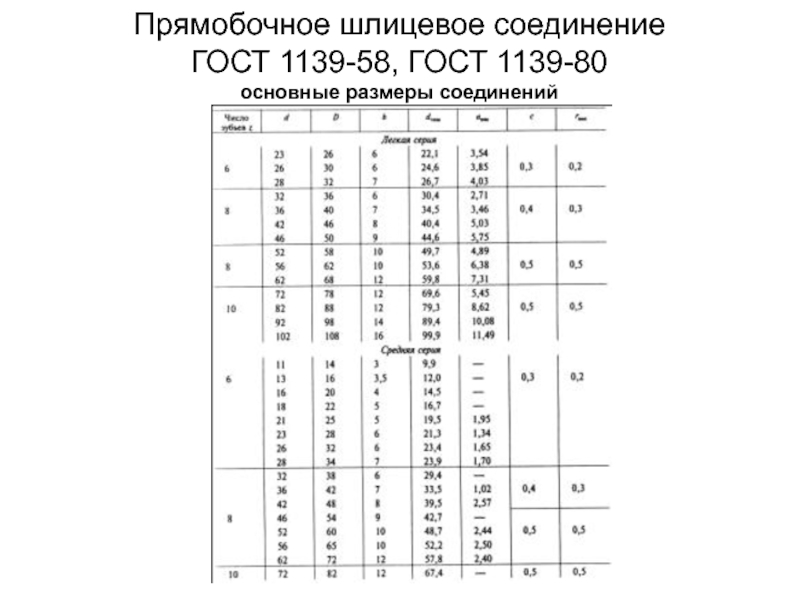

ГОСТ1139-58, ГОСТ 1139-80 Условное изображение

шлицевых вала (а), втулки (б) и шлицевого соединения (в).

Высшая школа, 1994г. 671 с.
2. Проекционное черчение. Методические указания.

/Балашова Л.М., Шахова А.Б. ПГТУ, Пермь, 1999г.,
22 с.
3. Правила построения изображений: Учебное пособие / И.Д. Столбова, В.А. Лалетин и др., ПГТУ, Пермь, 2002г. 58 с.
4. Государственные стандарты ЕСКД
5. Правила оформления машиностроительных чертежей. Учебное пособие. /В.А. Лалетин, Е.П. Александрова и др. ПГТУ, Пермь, 2000 г., 171 с.
6. ГОСТы: 2789-73, 23360-78, 24068-80, 24071-80, 1139-58, 1139-80
